Схемы реле и предохранителей ваз 2114

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2	10	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3	7.5	Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5	20	Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9	7.5	Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10	7.5	Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Лампы габаритного света по правому борту
F12	7,5	Правая фара (ближний сеет)
F13	7,5	Левая фара (ближний свет)
F14	7,5	Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15	7,5	Правая фара (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Источники

• 2shemi.ru/raspinovka-montazhnyh-blokov-avtomobilej-vaz
• ladaautos.ru/vaz-2115/opisanie-montazhnogo-bloka-vaz-2115.html
• galantmotors.ru/document/shema/2114/2114_rele_predohraniteli.php
• drive2.ru/l/5419303/

Где Находится Реле Стартера Ваз 2115 Инжектор

где реле зажигания на ВАЗ 2115 и как его найти

После первых неудачных попыток запустить двигатель автомобиля с помощью ключа зажигания, не слыша привычных звуков стартера, большинство автовладельцев ищут причину неисправности в его поломке. Но чаще всего причиной является реле зажигания.

Зачем мне нужно реле зажигания

Этот пункт был установлен на предыдущих моделях автомобилей ВАЗ. При всем этом, о более ранних модификациях 2115 это может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) он находится.

В этом разделе есть разные имена: реле зажигание, запуск стартера, блокировка стартера, выключение зажигания или замок зажигания, главное реле.

Но в любом случае его назначение одно и то же — чтобы облегчить запуск двигателя и защитить стартер от износа, он отключает питание электростартера после запуска двигателя, ограничивает токи, протекающие через него, защищает от спекания контакты в замке зажигания или поворот ключа при работающем двигателе.

Кроме того, он позволяет запускать стартер при включенном электрооборудовании автомобиля и низком заряде аккумулятора.

В цепи зажигания этой модели нет предохранителей.

Таким образом, эта дешевая деталь избавляет вас от дорогостоящего ремонта и упрощает запуск двигателя.

Эту деталь не следует путать с повторителем, расположенным специально на стартере и предназначенным для управления (удлинением или толканием) механизма сцепления стартера и зубьев маховика.

Признаки поломки

Если электрический стартер не поворачивается при повороте ключа зажигания, но вы слышите мягкие щелчки контактов реле, причиной неисправности автомобиля является стартер. Вы можете проверить это, прикрепив его специально к батарее в обход этого электрического реле. Если щелчки не слышны и стартер работает, пришло время изменить его.

где

Где реле? зажигание ВАЗ-2115? Он расположен в салоне, слева от рулевой колонки, под приборной панелью. Чтобы увидеть это, вам нужно снять панель приборов. Рядом с ним, слева от него, находится реле для включения задних противотуманных фар. Они крепятся болтами к шпильке кузова с помощью гайки «10» и расположены в специальной накладке.

Реле также управляет омывателем, автоподогревателем, отоплением заднее окно и некоторые другие слаботочные цепи. Если эти части автомобиля не работают должным образом, необходимо проверить состояние этой части.

Тип электрического реле зажигания — 90,3777-10, имеет четыре контакта, управляющее напряжение — 12 вольт. При покупке нового реле будьте осторожны: пятиконтактные аналоги, рассчитанные на 24 вольт, имеют схожий внешний вид. Самостоятельный ремонт этой детали не выгоден из-за ее низкой стоимости.

Если установлен независимо

Предыдущий владелец автомобиля, при отсутствии такой стандартной детали, мог установить его самостоятельно. Эти монтажные комплекты продаются в автосалонах. В этом случае электрическое реле можно расположить не только в «обычном» месте. Найти его без звонка предыдущему владельцу будет непросто.

Если поломка эта деталь По дороге вы можете завести машину, замкнув контакты 87 и 30 (компоновка и компоновка основаны на схеме верхняя часть корпус реле). В этом случае использование машины разрешено без каких-либо ограничений. Но при первой же возможности обязательно удалите поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

1. Отключите минусовую клемму с аккумулятора.
2. Отключите красную клемму с релюхи. Это провод красного цвета.
3. С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
4. Снимите контакт, который удерживала эта гайка.
5. Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
6. Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
7. С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
8. Сердечник релюшки желательно сразу заменить на новый.
9. Поставьте новое реле.
10. Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
11. Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

https://youtube.com/watch?v=V%2520

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

1. Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
2. Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
3. Если вы сняли стартер, проверка выполняется несколько иначе :
   1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
   2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
   3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
   4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

https://youtube.com/watch?v=vhq_2EE%2520

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

• Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
• Конструкция устройства имеет медные болты и языковидный элемент;
• К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
• При наличии контакта, втягивающее реле щелкает и включается в работу;
• Если нет, тогда придется отправляться в магазин за новым реле.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Объявления на НН.РУ — Авто

Широкий выбор гидронасосов и гидромоторов всех серийгидронасос шлицевой правого вращения. Применяется на строительно-дорожной и. Цена: 1 000 руб.

Удлинить шасси (раму) на Газель Некст, Газель фермер под кузов 4,2 м, 5,1 м и 6,2 м. Удлинение рамы на Газель Некст, Газель Газ 3302. Цена: 25 000 руб.

Изготовление платформы ломаного типа с выдвижными аппарелями на шасси ГАЗ-33023 Газель-фермер. Технические характеристики эвакуаторной.

Компания-производитель «АвтоТех» предлагает Вам модернизировать Фиат Дукато Fiat Ducato базовой версии для решения.

Если вы слышали Дмитрия Быкова по радио, читали его колонки, книги, статьи, приходили на лекции – вы не знаете его. Он – поэт.

Как замкнуть стартер напрямую ваз 2114

замкнуть контакты стартера напрямую, чтобы завести двигатель. Знание того, как это сделать, рекомендуется знать каждому владельцу отечественного автомобиля.

Например, человек осуществил остановку в пути на некоторое время для отдыха, а спустя 15 минут запустить мотор уже не получается. Согласитесь – это довольно неприятная ситуация. Когда стартер отказывается работать, а запустить ДВС нужно здесь и сейчас, в таком случае вам значительно поможет знание о том, как закоротить стартер для запуска мотора.

Принудительный запуск стартера

Этот способ предполагает замыкание контактов стартера, и чтобы реализовать его, вам потребуется помощь еще одного человек и длинная отвертка (гаечный ключ также сойдет).

Суть заключается в том, чтобы металлической частью выбранного вами инструмента соединить силовые контакты стартера, чтобы передать напряжение на обмотку напрямую. Последовательность действий должна быть следующей:

1. Помощника попросите сесть за руль автомобиля, чтобы он повернул ключ в крайнее правое положение (включая зажигание).
2. Уберите контактную пластинку (фишку) со стартера.
3. Наконечником инструмента закоротите контакты.

Кулиса должна находиться в нейтральном положении. Удостоверьтесь, что машина находится на стояночном тормозе (ручник следует поднять).

Что делать, если нет ключа

Способ, который мы только что рассмотрели, не является единственной возможностью запустить стартер. Есть еще несколько вариантов. Первый предполагает запуск стартера из салона автомобиля. Для этого вам понадобится снять пластиковую панель, которая находится под рулем машины. Следующим шагом отделите жгут проводов, идущий к замку зажигания.

Найдите провод, который идет на массу (может быть черным, зеленым или желтым с черной полосой). Определить необходимый проводник реально при помощи тестера. Один наконечник соедините с проверяемым проводом, а другой – с корпусом автомобиля. Если дисплей показывает ноль, тогда это то, что нам нужно.

Зачистите нулевой провод, заизолируйте его и отведите в сторону. Питание к стартеру на ВАЗ-2114 подается через красный или желтый провод. Чтобы не перепутать – проверьте тестером.

Далее нужно определить проводник, который отвечает за стартер. Для этого питающий провод замыкайте с оставшимися по очереди. От которого сработает механизм, с тем и продолжим работу.

Оставшийся пучок соедините с плюсовым проводом, и далее замыкайте его со стартерным выводом. Если вы все правильно определили, мотор должен запуститься. Учитывайте то, что нельзя на длительное время соединять провода, чтобы не разрядить АКБ.

Как и в случае с первым способом, коробка передач должна находиться в нейтральном положении.

Запуск с толкача

Это классический способ запуска двигателя практически на любом автомобиле. Его следует применять тогда, когда другие методы бессильны. Для этого вам понадобится сделать следующее:

1. Установите рычаг коробки передач в нейтральное положение.
2. Водитель садится за руль.
3. Двое помощников толкают машину.
4. Как только автомобиль немного разогнался, включите первую или вторую передачу.
5. Поверните ключ в режим запуска ДВС.

Такой способ можно использоваться во время буксировки машины. Но помните, что при запуске мотора автомобиль значительно ускорится и может въехать в бампер буксирующей машины.

Почему стартер отказывается крутить

Наиболее частой причиной поломки стартера является неисправность втягивающего реле. Определить это можно по характерному щелчку, который раздается из-под капота после того, как вы поворачиваете ключ зажигания. Этот звук говорит вам о том, что реле включено, а обгонная муфта не может повернуть коленвал ввиду недостатка мощности.

Подводя итог статьи, отметим, что теперь вы знаете, как завести мотор, когда стартер не крутит. Мы рассмотрели три способа, и один из них наверняка сработает в попытке запуска ДВС.

Поломка стартера знакома большинству автомобилистов. Это может произойти в самый неожиданный момент. Приходится заводить машину альтернативными способами, например, путём замыкания контактов. Как правильно подключить стартер, подробно описано ниже.

Как поменять реле зажигания

Поскольку реле зажигания является абсолютно неремонтопригодным устройством, то и единственным вариантом устранения проблем с ним является замена. Для того, чтобы заменить вышедшее из строя главное реле ваз 2114 на новое (обязательно аналогичной модели), понадобится следующий набор инструментов:

• ключ на 10;
• крестовая отвертка;
• шлицевая отвертка с тонким узким лезвием.

Сама замена реле выполняется в следующем порядке:

1. Отключить минусовую клемму от аккумуляторной батареи.
2. Выкрутить саморезы, фиксирующие защитный чехол рулевой колонки.
3. Демонтировать кожух.
4. Аккуратно отключить старое реле от колодки с проводами.
5. Подключить новое реле к колодке.
6. Установить на место защитный кожух и зафиксировать его.

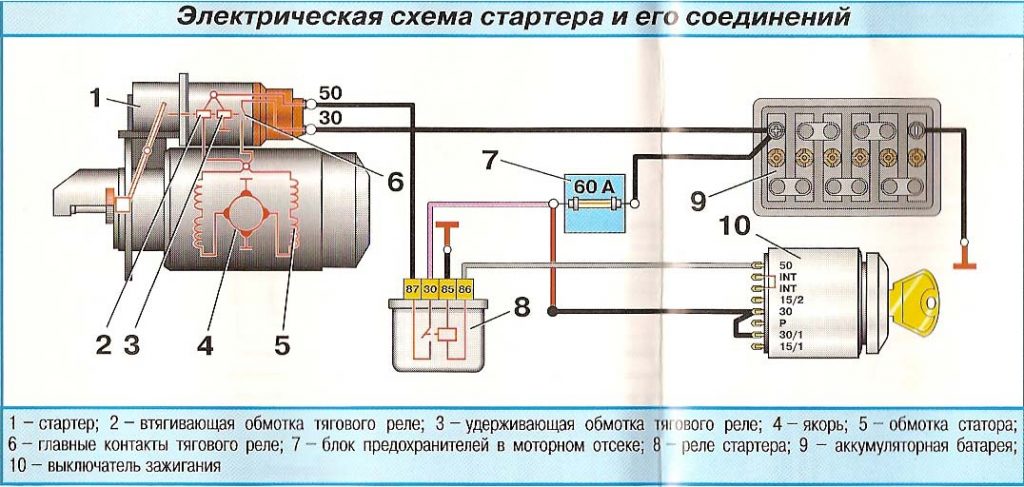

Реле зажигания в электросхеме.

Иногда (в особенности, если существуют сомнения в неисправности реле и причинах неполадок электроники) можно выполнить проверку этого устройства при помощи мультиметра. Для этого прибор следует поставить в режим омметра и подключить один из его щупов к контролирующему выходу реле, а другой — к возбуждающей обмотке стартера.

Если реле исправно, то прибор покажет наличие сопротивления (его конкретная величина при этом не так важна). В противном случае можно будет сделать вывод, что реле гарантированно сломано и требуется замена. Заканчивая разговор об этом устройстве, стоит отметить тот факт, что в некоторых случаях только что приобретенное в магазине реле зажигания уже может быть неисправно — подобные вещи, к сожалению, встречаются ввиду производственного брака.

Именно поэтому, если после замены старого реле на новое неполадки в работе электрических приборов и двигателя продолжаются — не стоит торопиться с выводами и искать причину в другом месте — достаточно просто проверить только что установленное реле по приведенной выше схеме.

Опубликовано 22 сентября 2019

Сегодня каждый автомобиль, не зависимо от типа, оснащается специальной защитой всех электрических систем. Называется эта защита – предохранитель. Они устанавливаются для того, чтобы в случае замыкания или неисправности, система могла отключиться через предохранитель, тем самым защищая себя от поломки.

Предохранители используются для каждой электрической цепи, от небольшой лампочки до системы зажигания двигателем. Более важные системы двигателя оснащаются специальными реле, они защищают различные насосы, электродвигатели и прочие мощные источники потребления электроэнергии.

Предохранитель представляет собой небольшую конструкцию, состоящую из пластикового корпуса, внутри которой расположен плавкий элемент. В случае если происходит короткое замыкание, тонкий контакт под воздействием тока расплавляется, чем и  прерывает электрический ток. Самый простейший электропредохранитель, это тонкая медная проволока, вставленная в цепь.

Если происходит повышение верхнего предела подаваемого тока, контакт начинается плавиться и прерывает поступление электричества. Здесь есть описание всех предохранителей и реле к моделям ВАЗ 2113, 2114, 2115 инжекторного и карбюраторного типа, старого и нового образцов.

Проверка работы

Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

1. Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
2. Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
3. Если вы сняли стартер, проверка выполняется несколько иначе :
   1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
   2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
   3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
   4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

https://youtube.com/watch?v=vhq_2EEiDzU

Цена втягивающего реле ВАЗ 2114

Новая деталь конструкции изготавливается несколькими фирмами. Рассмотрим несколько вариантов изделия:

При поиске запчасти будьте внимательны, т.к. нередко встречаются подделки.

Как правило, проблема с запуском мотора при помощи стартерного устройства не возникает без причины. Состояние этого узла следует проверять регулярно. Частота эксплуатации автомобиля напрямую влияет на ресурс устройства. Частые запуски мотора постепенно расходуют ресурс стартера.

Редкая езда на автомобиле также чревато получением проблемы с нормальным запуском машины. Севший аккумулятор – распространенная и не самая серьезная причина бездействия стартера. Эксплуатация автомобиля в режиме дом-работа приводит к тому, что генератор не успевает восстановить заряд батареи, который он тратит на запуск мотора. Симптом бездействия стартера по причине разряженного АКБ один – втягивающее щелкает. Для того, чтобы убедиться в этой проблеме можно включить другие электроприборы в машине. Также можно попробовать замкнуть стартер напрямую – с помощью толстой отвертки. При недостатке заряда втягивающее будет щелкать, а стартер бездействовать. Теперь у Вас есть понимание, почему стартер щелкает, но не крутится. Рассматривая причины, из-за которых не крутит стартер ВАЗ 2114, в первую очередь следует проверить состояние АКБ. Самый надежный вариант проверки – использование мультиметра для замера текущего заряда.

Расшифровка штекеров монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115 модели 2114-3722.010

Таблица расшифровки клемм монтажного блока предохранителей и реле ВАЗ 2114, 2113, 2115
Обозначение штекерного разъема	Номер клеммы	Цвет провода	Наименование устройства
Ш1	1	Б	стеклоподъемники
2	Г	выключатель зажигания (кл. 15/2)
3	ГП	выключатель зажигания (кл. 15)
4	ЖГ	переключатель эл.двигателя отопителя
5	Р	выключатель зажигания (кл. 30/1)
6	КР	выключатель зажигания (кл. 30)
7		блокировка дверей
8	П	выключатель зажигания (кл. 50)
Ш2	1	БГ	переключатель очистителя заднего стекла
2	Г	переключатель указателей поворотов (правый)
3	РП	включатель стоп-сигналов
4	Б	контрольная лампа целостности ламп
5	ПЧ	включатель аварийной сигнализации
6	ГБ	дверь левая передняя
7	ОБ	включатель задних противотуманных огней
8	34	контрольная лампа дальнего света
9	—
10	04	включатель задних противотуманных огней
11	СЧ	контрольная лампа резерва топлива
12	пч	контрольная лампа уровня топлива
13	БЧ	плафон освещения салона
14	кг	контрольная лампа ручного тормоза
15	гч	переключатель указателей поворотов (левый)
16		эл.двигатель фароочистителя
17	—
Ш3	1	ж	датчик скорости
2	чп	включатель аварийной сигнализации
3	гп	переключатель указателей поворотов
4	сб	контрольная лампа уровня масла
5	ч	масса
6	рб	контрольная лампа уровня омывающей жидкости
7	ро	контрольная лампа износа тормозных накладок
8	3в	включатель фар
9	жз	переключатель стеклоочистителя ветрового стекла
10	пг	патрон подключения переносной лампы
11	о	выключатель зажигания (кл. 15)
12	рч	включатель омывателя заднего стекла
13
14	ж	контрольная лампа противотуманных фар
15
16	сг	указатель давления масла
17
18	р	переключатель стеклоочистителя
19	со	переключатель стеклоочистителя
20	с	переключатель стеклоочистителя
21	об	включатель задних противотуманных фар
Ш4	1	зп	Вкл. и контрольная лампа обогрева заднего стекла
2	гб	переключатель света фар (дальний свет)
3	о	стеклоочиститель
4	бч	включатель наружного освещения
5	к	реостат освещения приборов
6	р	аккумулятор
7	чб	переключатель очистителя и омывателя ветрового стекла
8	о	колодка Ш4 монтажного блока клемма 3
9	сч	включатель звуковых сигналов
10	бп	включатель стоп-сигналов
11	р	аккумулятор
12	сп	переключатель света фар (ближний свет)
13		предупредительный свет
14	—
15	—
16	рг	контрольная лампа уровня тормозной жидкости
17	зб	указатель температуры охлаждающей жидкости
18	кб	контрольная лампа заряда аккумуляторной батареи
19	жч	включатель противотуманных фар
20	рз	контрольная лампа уровня охлаждающей жидкости
21	ж	тахометр
Ш5	1	3	дальний свет (правый)
2	зч	дальний свет (левый)
3	сч	ближний свет (левый)
4	п	стартер (кл. 50)
5	пб	электровентилятора охлаждения радиатора
6	с	ближний свет (правый)
Ш6	1	—
2	3	включатель света заднего хода
3	гч	указатель поворота (левый передний)
4
5	—
6	—
7	—
8	жч	габаритный огонь (правый передний)
9	бч	терморегулятор электровентилятора
10	жч	габаритный огонь (левый передний)
11	г	указатель поворота (правый передний)
12	о	включатель света заднего хода
13	рг	датчик уровня тормозной жидкости
Ш7	1	—
2	жг	эл.двигатель фароочистителя
3	б	эл.двигатель фароочистителя
4	—
5	сб	датчик уровня масла
6	сч	звуковые сигналы
7	с	датчик скорости
8	зб	датчик температуры охлаждающей жидкости
9	кб	генератор (кл. 61)
10	р	насос омывателя ветрового стекла
11	бч	включатель подкапотной лампы
12	рб	датчик уровня омывающей жидкости
13	рч	тормозные накладки
14
15	кп	тахометр
16	рз	датчик уровня охлаждающей жидкости
17	жб	реле противотуманных фар
Ш8	1	жл	реле противотуманных фар
2	жч	противотуманная фара (левая)
3	ж	противотуманная фара (правая)
4	гп	катушка зажигания
5	р	генератор (кл. 30)
6	р	генератор (кл. 30)
7
8	рч	реле противотуманных фар
Ш9	1	рч	эл двигатель очиститель заднего стекла
2	г	указатель поворота (правый задний)
3	бг	эл двигатель очиститель заднего стекла
4	оч	задние противотуманные огни
5	сч	дверь задняя
6	пч	дверь передняя правая
7	бч	плафон освещения салона
8	кг	датчик ручного тормоза
9	бч	кнопки сигнализации открытых дверей
10	элементы обогрева заднего стекла
11	с	фонарь освещения номерного знака
12	гб	дверь передняя левая
13	б	плафон освещения салона
14	п	стоп-сигналы
15	ж	габаритный огонь (правый задний)
16	з	фонарь заднего хода
17	жч	габаритный огонь (левый задний)
18	жч	очиститель заднего стекла
19	о	элементы обогрева заднего стекла
Ш11	1	ж	насос
2	рч	клапан омыва заднего стекла
3
4	ж-	насос
5	бч	подкапотная лампа
6
7
8	кч	подкапотная лампа
9	б	эл двигатель стеклоочистителя
10	о	эл.двигатель стеклоочистителя ветрового окна
11
12	со	датчик аварийного давления масла
13
14	р	клапан омыва ветрового стекла
15	со	эл.двигатель стеклоочистителя
16	с	эл двигатель стеклоочистителя
17	жб	эл двигатель стеклоочистителя
18
19

Цвета проводов:

• Б — белый;
• Г — голубой;
• Ж — желтый,
• 3 — зеленый,
• К — коричневый;
• О — оранжевый;
• П — красный;
• Р — розовый;
• С -серый,
• Ч — черный.

Как оно работает

Работает устройство следующим образом:

• Аккумулятор подает питание на катушку стартера;
• Катушка действует на якорь за счет воздействия магнитного пола;
• Якорь двигается и сжимает возвратную пружину;
• Это приводит к тому, что бендикс сопрягается со шлицами, расположенными на маховике;
• Когда элементы контакта замыкаются, втягивающая обмотка лишается питания, а якорь удерживается внутри системы благодаря магнитному полю;
• После замыкания контактов и запуска двигателя, питание перестает идти на катушку-держатель, а якорь возвращается на место из-за воздействия пружины. В итоге бендикс расцепляется.

Расположение реле стартера ВАЗ 2114

Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.

При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.

Нахождение втягивающего реле стартера

Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.

Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.

Конструкция втягивающего устройства

Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.

Механизм действия

Принцип действия устройства:

• при провороте ключа зажигания подается питание на втягивающую обмотку;
• рабочая пластина, под действием тока, прижимается к контактам;
• питание подается на стартер;
• мотор прокручивается и ДВС запускается.

Признаки неисправности втягивающего реле на Ваз 2114

Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.

Обычно мастера выделяют:

• после проворачивания ключа зажигания ничего не происходит;
• стартер срабатывает, но не отключается, что сопровождается характерным звуком.

Отсутствие щелчка втягивающего реле

Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:

• окислились контакты рабочей пластины;
• имеется повреждение кабеля массы;
• прогорела втягивающая обмотка реле.

Щелчок есть, но стартер не крутит

Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.

1. Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
2. Повреждение или износ коллектора.
3. Окисление втягивающего элемента.

Реле срабатывает, стартер запускает двигатель, но не отключается

Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.

Инструкция по замене реле на ВАЗ-2114

Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.

Схема установки реле стартера

Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.

Также полезно знать о подключении дополнительного реле.

Порядок замены реле стартера

Чтобы заменить узел, следует выполнить последовательность действий.

1. Надежно зафиксировать машину на месте.
2. Снять клеммы с АКБ.
3. От реле потребуется отключить красный провод.
4. При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
5. Ослабить и удалить стяжные шпильки крепления устройства к массе.
6. Демонтировать силовой кабель и снять устройство.
7. Сборка осуществляется в обратной последовательности.

Проверка работы

Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.

Расположение реле блокировки стартера

Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.

Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.

Кратко об устройстве и о принципе работы

Стартер сам по себе является силовым электродвигателем, работающим от постоянного напряжения. Дополнительно оснащен втягивающим реле, обгонной муфтой и бендиксом (шестеренкой, при помощи которой, стартер непосредственно входит в зацепление с маховиком).

При включении стартера с помощью замка зажигания, напряжение поступает на втягивающее реле (реле по своему принципу работы является электромагнитом). За счет катушки встроенной в реле образуется электромагнитное поле. Под воздействием которого соединительная вилка, по валу ротора электродвигателя перемещает бендикс и вводит его в зацепление с маховиком. В это время якорь входит в реле, замыкая контакты, что приводит к включению самого электродвигателя. Который через бендикс начинает вращать маховик.

После запуска двигателя, скорость вращения маховика в несколько раз превышает скорость вращения бендикса. Получатся, что не стартер крутит маховик, а наоборот. Для предотвращения порчи электродвигателя, включается в работу обгонная муфта. Шестеренка начинает крутиться вместе с маховиком в «свободном» ходу, не прокручивая вал стартера. Это происходит до тех пор, пока не прекратится подача энергии через замок зажигания.

Неисправности и их симптомы

Если осмотреть визуально релюшку при его неисправности, вы можете заметить залипшие контакты, следы обугливания на проводке, сгоревшую обмотку, признаки износа.

Поиск несправностей

Но вовсе не обязательно разбирать узел, чтобы распознать признаки неисправного втягивающего реле. Выглядят они следующим образом:

• Двигатель работает, но стартер все равно крутит. При этом звук слишком громкий и нехарактерный;
• При включении зажигания стартер не крутится, хотя реле издало характерный щелчок;
• Зажигание включилось, но стартер работает в холостую, двигатель не реагирует.

Все это говорит о том, что велика вероятность поломки вашей релюшки на ВАЗ 2114. Следовательно, его необходимо снять и установить новый элемент на место поврежденного.
