Замена датчика положения коленвала, детонации. адсорбер- проверка, ремонт

Датчик коленвала

Датчик положения коленчатого вала (ДПКВ) выдает ЭБУ информацию об угловом состоянии и частоте вращения коленвала. Датчик представляет собой катушку индуктивности; она отзывается на прохождение зубьев шкива коленчатого вала вблизи сердечника датчика. Два соседних зуба на шкиве удалены и образуют впадину. При ее прохождении датчик создает так
называемый опорный сигнал синхронизации при каждом повороте коленчатого вала. Установочный зазор между сердечником датчика и зубьями шкива составляет 1,0+0,2 мм.

Работа движка с сломанным ДПКВ невозможна. Данный датчик ремонту не подлежит. При выходе из строя датчика коленвала или его цепей соединения движок перестает работать и вспыхивает сигнальная лампа «СНЕСК ЕМСМЕ». При его поломке — меняется.

ДПКВ, согласно каталога ВАЗ, имеет следующее обозначение (артикул):

• По классификации Автоваза — 2112-3847010-00, 2112-3847010-00;
• По классификации завода производителя — 191.3847.

ДПКВ «1» состоит из пластмассовой цилиндрической оболочки, внутри которой расположена обмотка «В». В центре обмотки размещен магнитный сердечник «Б» с постоянным магнитом «А». На конце сенсора есть 2-х контактный разъем, с его помощью он подключается к ЭБУ. Около клеммного разъема расположен фланец, с его помощью датчик подсоединяется к приливу кронштейна крышки привода распределительного вала.

Датчик положения коленчатого вала подключается прямо к контроллеру, для этого у него на корпусе есть 2-х контактная контактная колодка. Клемма «А» датчика коленвала подключается проводом с контактом «15» контроллера. Клемма «В» подсоединяется проводом к контакту 34 ЭБУ. Для предупреждения влияния электрических помех на провода дпкв, они вложены в экранированную оболочку. Она подключается к массе.

Для подключения датчика коленвала к ЭСУД с мотором 2104 у датчика имеется 2-х контактная клеммная колодка. Клемма «А» соединяется с контактом 49 контроллера. Сюда приходит высокий уровень сигнала джатчика. Клемма «В»подключается к контакту 48 ЭБУ. Сюда приходит низкий сигнал сенсора коленвала. Для предотвращения влияния электрических помех на сигналы датчика коленвала его провода заключены в экранирующую оболочку. Экран подключается к контакту 19 ЭБУ. Это логическое заземление.

Датчик положения коленчатого вала установлен в отверстии прилива кронштейна, крышки привода распределительного вала.

Для проверки ДПКВ снимаем контактную колодку с любой форсунки. К этой колодки подключается лампочка на 12 В. Снимаем высоковольтный провод с свечи поджигания этого же цилиндра. Подсоединяем к нему наконечник и запасную свечку поджигания. Проворачиваем движок стартером. Если при этом не вспыхивает лампа и на свече зажжения нет искры — значит испорчен датчик коленчатого вала или повреждены его цепи подключения.

При подключении клемм датчика коленвала к мультиметру сопротивление исправного датчика должно быть 550 — 750 Ом.

У датчика положения коленчатого вала вероятны следующие признаки неисправности:

• Мотор не заводится;
• Движок глохнет на ходу;
• Р1301 (Р1302, Р1303, Р1304) — Обнаружены пропуски воспламенения, отключена топливоподача в неработающих цилиндрах;
• Р0335 — Линия сенсора расположения коленвала неисправна;
• Р0336 — Цепочка датчика коленвала, выход импульса из разрешенного диапазона;

Замену датчика положения коленчатого вала (ДПКВ) на моторе выполняем в следующей последовательности

1. Отключаем зажигание;

2. Снимаем клеммную колодку с ДПКВ

3. Отвинчиваем крестообразной отверткой винт крепления датчика коленвала

4. Вытаскиваем ДПКВ из посадочного отверстия в приливе крышки привода распределительного вала

5. Меняем испорченный датчик коленвала на новый;
6. Вставляем новый ДПКВ в его посадочное отверстие в приливе крышки привода распредвала;
7. Закручиваем винт, крепящий датчик положения коленчатого вала;
8. Одеваем на датчик коленвала клеммную колодку.

Признаки неисправности и проверка работоспособности

Конструктивное исполнение датчиков детонации почти одинаково, идентичны они также по принципу действия. При увеличении механического воздействия повышается вырабатывание энергии. Если датчик работает нормально, то вырабатываются электрические импульсы небольшой величины, которые не пропускаются резистором, установленным в конструкции датчика.

Неисправности датчиков вполне способны оказывать влияние на работоспособность всего двигателя. Если датчик неисправен, блок управления сразу же переводит работу двигателя в состояние аварийного режима. Чтобы вовремя выявить неисправность, необходимо знать основные признаки поломки:

• нестабильная работа двигателя при движении;
• уменьшение показателей мощности силового агрегата;
• повышение расхода топлива;
• затрудненный запуск двигателя.

Признаки неисправности датчика детонации на ВАЗ-2107 схожи со всеми автомобилями компании ВАЗ. Поэтому, прежде чем производить замену, необходимо проверить его работоспособность.

Для проверки и последующей замены данного элемента необходимо точно знать, где находится датчик, а также научиться определять его исправность.

Датчик детонации можно проверить двумя способами:

• техническим
• механическим.

Способ проверки Выполняемые действия

Технический	Измерение прибором сопротивления датчика. Если он исправен, показатель должен быть не больше 2 кОм.
Механический	Отличается большей эффективностью. Для этого необходимо запустить двигатель, затем нужно взять небольшой молоток и постучать слегка по датчику. Если датчик полностью исправен, должно наблюдаться уменьшение оборотов двигателя, так как блок управления расценит эти действия как детонацию.

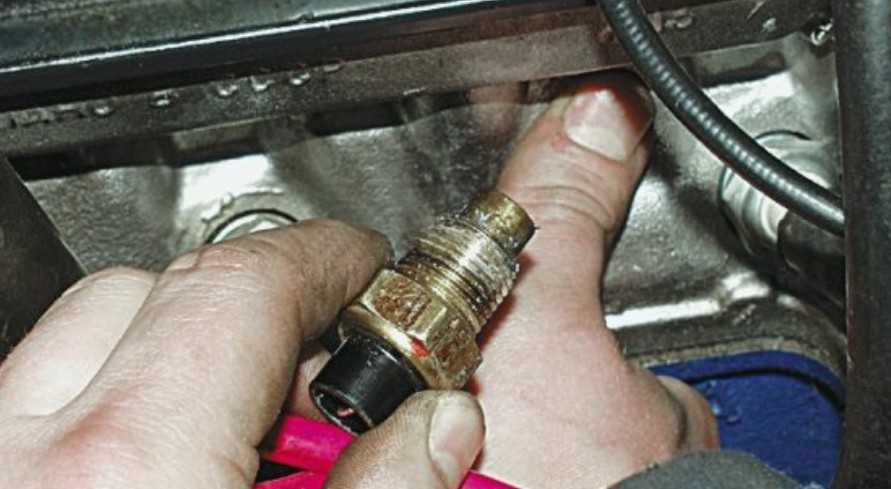

Заменить датчик своими руками довольно-таки легко. Нужно с помощью гаечного ключа выкрутить болт, который крепит датчик к двигателю, отсоединив сначала проводку. После этого на место старого следует закрепить новый датчик.

В результате следует сказать, что для предупреждения такого явления в автомобиле ВАЗ-2107, как детонация, следует периодически проверять работоспособность датчика детонации (как и всех других датчиков) и в случае выхода из строя сразу же произвести замену на новый. Таким образом можно уберечь себя от лишних финансовых затрат.

Влияние датчика на работу двигателя

Датчик расхода топлива ВАЗ 2107 играет важную роль в работе двигателя, поскольку позволяет автомобилю оптимизировать расход топлива. Он представляет собой электронное устройство, которое измеряет количество и скорость потока топлива, поступающего в двигатель автомобиля.

Работа датчика основана на принципе электромагнитного измерения. Он использует эффект Холла для определения скорости потока топлива. Датчик устанавливается на топливопровод и включает в себя сердечник, обмотку, электронику и контакты для подключения к системе управления двигателем.

Важность датчика расхода топлива

Датчик расхода топлива ВАЗ 2107 является неотъемлемой частью системы управления двигателем и играет ключевую роль в оптимизации работы двигателя. Он помогает автомобилю поддерживать оптимальное соотношение топлива и воздуха, что в конечном итоге улучшает экономичность и производительность двигателя.

Благодаря информации, получаемой от датчика, система управления может точно определить, сколько топлива необходимо поставлять в двигатель в определенный момент времени. Это позволяет автомобилю работать с наибольшей эффективностью и экономить топливо.

В случае неисправности или неправильного функционирования датчика, система управления может подстраиваться под неправильное количество подаваемого топлива, что может приводить к неэффективной работе двигателя, повышенному расходу топлива и снижению производительности.

Преимущества использования датчика расхода топлива

Использование датчика расхода топлива ВАЗ 2107 предоставляет ряд преимуществ, которые важны как для водителя, так и для автомобиля в целом. Они включают:

• Экономию топлива: Система управления, опираясь на информацию от датчика, может подстраивать работу двигателя для максимальной экономии топлива.
• Улучшенную производительность: Оптимальное соотношение топлива и воздуха, поддерживаемое датчиком, позволяет автомобилю достичь максимальной производительности.
• Сохранение окружающей среды: Благодаря более эффективному использованию топлива, автомобиль снижает выбросы вредных веществ в окружающую среду.
• Улучшенную надежность: Правильная работа датчика позволяет избежать перекосов в подаче топлива и уменьшает риск поломок или износа двигателя.

Поэтому, для обеспечения оптимальной работы двигателя и сокращения расхода топлива, важно следить за состоянием и правильной работой датчика расхода топлива ВАЗ 2107

Принцип работы датчика Холла

Напряжение на выходе датчика изменяется в зависимости от изменений магнитного поля. Пластина с прорезями, установленная на валу трамблера ВАЗ 2107, входит в пространство контроллера датчика. Во время вращения двигателя прорези постоянно сменяются цельным металлом и магнит, установленный в контроллере, реагирует на изменение магнитного поля, вырабатывая импульсы напряжения. При поступлении импульсов коммутатор выдает напряжение на катушку, которая повышает напряжение и подает его на свечи.

Если датчик Холла ВАЗ 2107 (карбюратор или инжектор) начинает сбоить, это проявляется в следующем:

Проблема в том, что подобные проявления возникают и при исправности других элементов системы подачи топлива и зажигания. Поэтому прежде чем менять датчик, необходимо убедиться что проблема именно в нем.

Датчик закреплен под крышкой трамблера. Чтобы получить к нему доступ, необходимо отщелкнуть две защелки и снять крышку.

Устройство можно проверить тремя способами:

Что необходимо для замены

• плоская отвертка;
• плоскогубцы с удлиненными губками;
• новый датчик Холла.

После того как вы убедились в неисправности именно этой детали, необходимо выполнить ее замену. Работу лучше проводить, предварительно демонтировав трамблер с автомобиля. Для замены датчика Холла ВАЗ 2107 необходимо выполнить следующие действия:

Чтобы поставить датчик Холла, необходимо проделать вышеописанные действия в обратном порядке.

https://youtube.com/watch?v=5vIWrXMSK78

голоса

Рейтинг статьи

Как провести замену проводки

Если в работе электрооборудования начались регулярные перебои, связанные с неисправной проводкой, специалисты рекомендуют заменить всю проводку в автомобиле. То же самое следует сделать после покупки автомобиля у хозяина, который вносил изменения в схему, что-то добавлял или усовершенствовал. Такие изменения влияют на параметры бортовой сети, например, может быстрее разряжаться аккумуляторная батарея и т. п. Поэтому новому владельцу будет правильнее привести всё к первоначальному виду.

Для замены проводки в салоне необходимо:

1. Вынуть разъёмы из монтажного блока.

2. Демонтировать панель приборов и переднюю обшивку.

3. Удалить старую проводку.

4. На место старой установить новую проводку.

5. Восстановить обшивку и поставить на место панель приборов.

Если необходимо выполнить замену проводки какого-либо электрического компонента ВАЗ 21074, но под рукой нет «родных» проводов, можно воспользоваться аналогичными изделиями. Например, для «семёрки» подойдёт проводка, имеющая следующие индексы:

• 21053–3724030 — на приборную панель;
• 21053–3724035–42 — на щит приборов;
• 21214–3724036 — на топливные форсунки;
• 2101–3724060 — на стартер;
• 21073–3724026 — к системе зажигания;
• 21073–3724210–10 — плоский задний жгут.

Одновременно с проводкой меняют, как правило, и монтажный блок. Лучше устанавливать монтажный блок нового образца с предохранителями штекерного типа. Следует помнить, что, несмотря на внешнее сходство, монтажные блоки могут быть разных типов, поэтому нужно посмотреть маркировку старого блока и установить такой же. В противном случае электрооборудование может работать некорректно.

Как заменить адсорбер на классике

Снятие: 1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.

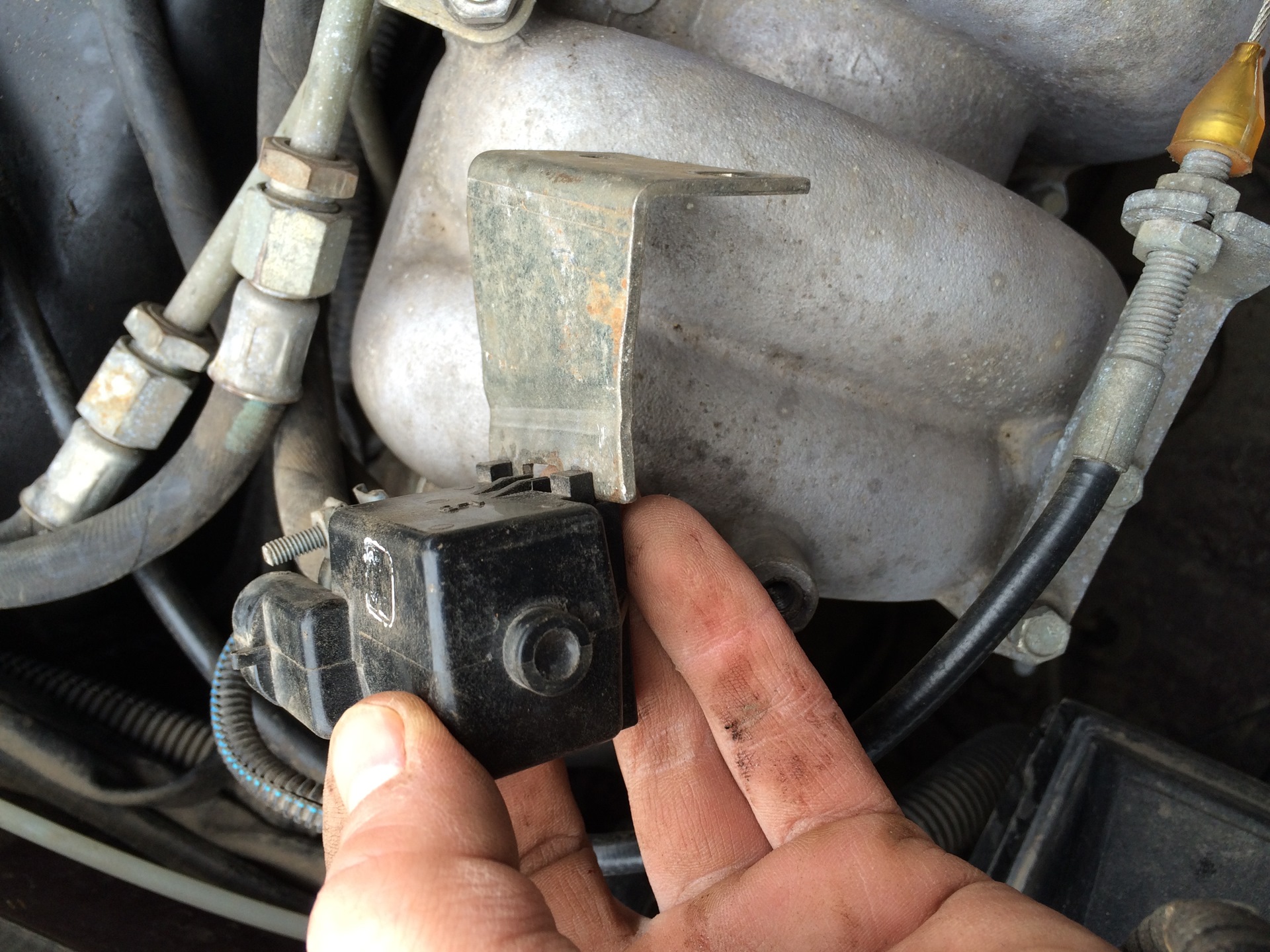

2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).

Примечание! Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!

Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!

3) Затем при помощи всё той же отвёртки вам нужно будет ослабить хомут и снять ещё один шланг, но только на этот уже раз вам придётся снять шланг подвода паров который располагается чуть ниже того шланга который вы отсоединяли ранее от клапана продувки.

4) После этого возьмите гаечный ключ и им отверните болт стяжного хомута, который крепит сам адсорбер (Имеется ввиду крепит стяжной хомут, а не болт) и когда болт будет выкручен, снимите адсорбер с автомобиля вынув его для этого через верхнюю часть автомобиля.

Установка: Устанавливается данный агрегат на своё место в обратном порядке снятию.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам. При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.Однако, как проверить клапан адсорбера на наличие поломок?Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой. Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении

Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера».Признаки, по которым можно механически определить неисправность клапана адсорбера:

1. Появление провалов на холостом ходу двигателя.
2. Очень низкая тяга двигателя.
3. Не слышно звуков срабатывания клапана при работе двигателя.
4. Шипение при открытии крышки бензобака свидетельствует о разрежении в системе. Это верный признак неисправности вентиляции адсорбера.
5. Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

Датчик расхода — какой бывает

Второе название — топливный расходомер, прибор относится к проточному оборудованию, устанавливается на магистраль подачи топлива перед ДВС и отслеживает количество бензина или дизеля при работающем двигателе. Проточный датчик расхода топлива конструктивно представлен в трех вариантах:

• однокамерный;
• дифференциальный;
• бесконтактный.

Простой однокамерный ДРТ контролирует единственный поток топлива, в конструкции не учитывается работа обратного клапана топливной магистрали, по которому неизрасходованное горючее возвращается в топливный бак.

Дифференциальный или двухкамерный (двухпоточный) датчик отслеживает расход топлива, сопоставляя данные по двум потокам. В конструкции используется два расходомера. Пара калибруется относительно друг друга на заводе-изготовителе. На выходе формируется единый сигнал о фактическом потреблении.

Бесконтактный датчик является непроточным, топливо не проходит через корпус устройства. Используется на бензиновых моторах. Считывание информации происходит с форсунок перед формированием топливной смеси. На дизельных авто бесконтактное устройство используется достаточно редко, в основном на грузовых фургонах среднего класса. Информация поступает на бортовой контроллер и передается через систему GPS-мониторинга.

Назначение инжектора

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?

ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.

Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?

Датчик детонации

С приходом инжекторных двигателей в Ладу, ушло в небытие регулирование угла опережения зажигания (УОЗ). Данное занятие стало выполняться автоматически, но как известно на воспламенение еще влияет и качество топлива, поэтому, чтобы не возникало больших детонаций в двигателе при использовании некачественного топлива, стал применяться датчик детонации, который улавливает малейшие детонации в двигателе и передает показания на ЭБУ, а тот в свою очередь изменяет УОЗ для обеспечения нормальной работы двигателя.

ДД представляет собой круглую деталь внутри которой имеется отверстие для крепления его к корпусу двигателя. Работает схоже с пьеза элементом, то есть при ударах вырабатывает небольшое электрическое напряжение. Когда в двигателе возникают детонации, датчик улавливает их и передает импульсы напряжения на блок управления двигателем для корректировки УОЗ.

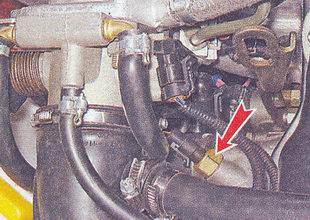

Расположение

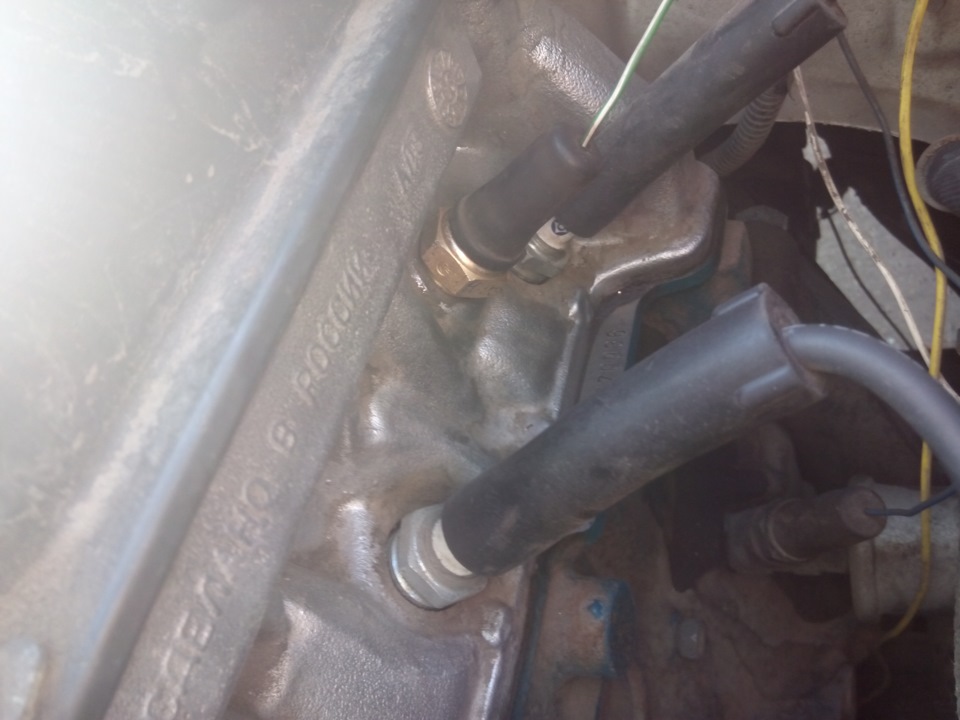

На всех моделях Лады в независимости от типа привода располагается данная деталь на блоке двигателя и крепится с помощью болта. Так же встречаются датчики которые сами имеют резьбу и вкручиваются в тело блока цилиндров. Более точное расположение датчика в центре между цилиндрами 2 и 3.

Признаки неисправности

Датчик уровня топлива (ДУТ) автомобилей ВАЗ 2108, 2109, 21099

В системе питания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 устанавливается датчик уровня топлива (ДУТ), предназначенный контролировать количество бензина в топливном баке. Он расположен на заборнике топлива в топливном баке автомобиля. На щитке приборов имеется указатель уровня топлива и лампа (сигнализатор) резерва топлива, связанные электрической цепью с датчиком уровня топлива и передающие информацию с него непосредственно водителю.

Устройство датчика топлива автомобилей ВАЗ 2108, 2109, 21099

Датчик уровня топлива (ДУТ) имеет круглый фланец, крепящийся непосредственно к топливному баку. На фланце расположена соединительная колодка датчика с двумя выводами. К нему же приварена трубка топливозаборника и трубка обратки. Сам датчик имеет пластиковый корпус, крепящийся на опорной пластине. Внутри корпуса расположен реостат с обмоткой из нихромовой проволоки и неподвижный контакт включения лампы резерва топлива. Контакт соединен с колодкой датчика (вывод «W»). У реостата имеется ползунок, установленный на вращающейся оси и соединенный с подвижным рычагом, на конце которого установлен пластмассовый герметичный поплавок. Нижний конец реостата соединен с колодкой датчика.

Принцип действия датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Поплавок перемещается вниз или вверх при падении или увеличении уровня топлива топлива в бензобаке. Одновременно перемещается соединенный с ним ползунок по обмотке реостата меняя сопротивление на выходе с реостата с низкого на высокое и обратно. Падение и повышение сопротивления отражается на перемещении стрелки указателя уровня топлива в щитке приборов. Уровень в баке низкий, поплавок опущен – сопротивление 285-335 Ом (стрелка указателя уровня топлива на нуле), стрелка указателя показывает пол бака – сопротивление 100-135 Ом, полный бак (стрелка до отказа вправо, поплавок поднят)– 7-25 Ом.

В нижнем положении поплавка, когда уровень топлива самый минимальный (4-7 л), замыкаются контакты на ползунке и контакт лампы резерва топлива. Лампа на щитке приборов загорается.

Работа датчика уровня топлива (ДУТ) при полном баке: поплавок всплыл вверх, контакт ползунка внизу реостата (сопротивление минимальное), подвижный и неподвижный контакты контрольной лампы резерва топлива разомкнуты (лампа не горит)

Работа датчика уровня топлива при падении уровня топлива в топливном баке автомобиля: поплавок упал, контакт ползунка поднялся вверх по обмотке реостата (сопротивление максимальное), подвижный и неподвижный контакты лампы резерва топлива сомкнулись (лампа загорелась)

Подробнее о том как работает указатель и датчик уровня топлива: «Указатель уровня топлива ВАЗ 21083, схема».

Электрическая схема соединений датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Схема подключения датчика уровня топлива в бензобаке ВАЗ 21083

Применяемость датчика уровня топлива на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях применяется датчик уровня топлива 24.3827 и его разновидности. Характеристики его следующие: напряжение -12 В, полное сопротивление реостата-350 Ом, длина рычага поплавка-115 мм, угол наклона рычага при пустом баке-27,5 градусов.

Неисправности датчика уровня топлива

При выходе из строя датчика уровня топлива указатель уровня топлива в щитке приборов либо вовсе не работает, либо показывает неверную информацию. Подробнее о неисправности датчика уровня топлива см. «Не работает указатель уровня топлива в щитке приборов ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Реостат это электрический прибор, позволяющий регулировать силу тока и напряжение в электрической цепи посредством изменения сопротивления проходящего через его обмотку электрического тока. Ползунок, являясь подвижным контактом, перемещаясь по виткам обмотки реостата (проводника), изменяет количество витков включенных в цепь тем самым изменяет длину проводника и соответственно его сопротивление.
