Замена генератора ваз 2112 16 клапанов

Когда нужно ремонтировать генератор?

Если он ток перестал подавать и напряжение идущие на аккумулятор упало (Кстати напряжение можно проверить при помощи вольтметра, для этого достаточно будет завести автомобиль и к обоим клеммам подсоединить провода данного прибора, если сам прибор покажет слишком низкое напряжение и пока работает автомобиль вольты будут падать, то это говорит о том что генератор неисправен и нуждается в замене), то он подлежит замене, кроме такого способа можно проверить генератор ещё вот как, заводите автомобиль и даёте ему некоторое время по работать, дальше вытаскиваете подсос до середины примерно и скидываете клемму минус с АКБ, если машина заглохла то генератор нуждается либо в ремонте, либо в замене (На инжекторных автомобилях эту операцию нельзя производить, да и на карбюраторе тоже не желательно, потому что диодный мост сгореть может, поэтому проводите её на свой страх и риск и если всё таки уж скинули и машина не заглохла, сразу же установите клемму на своё место и закрутите гайку которая её крепит), последний способ по которому можно понять нуждается он в ремонте или же нет, это лампа заряда АКБ (Она кстати на фото ниже стрелкой указана), так вот если эта лампа вдруг загорится во время работы двигателя, то опять же, есть большая вероятность что генератор не даёт ток и нуждается в ремонте.

Примечание! Как вы уже поняли самый лучший способ проверки, это при помощи мульти-метра на котором есть функция вольтметр (А она на каждом есть), так вот если вы всё же решитесь им проверить, то помните, ток который должен быть на аккумуляторе при работе двигателя равняется примерно 13-14.5 вольт, если он меньше то либо аккумулятор полностью разряжен, либо генератор пришёл в негодность, попробуйте в таком случае по газовать, для этого кратковременно нажмите на педаль газа и уберите ногу с неё, если подача тока увеличилась то значит аккумулятор разрядился, если ничего не произошло то попробуйте ещё раз так сделать и помните, если ток будет меньше 12 вольт что уже не допустимо, то через очень короткое время аккумулятор полностью разрядится и вы уже не сможете завести автомобиль (Чтобы завести автомобиль, нужно как минимум 11.5 вольт, если аккумулятор выдаёт меньше, то запустить двигатель будет уже проблемно)!

Kaк paбoтaeт гeнepaтop

Чтoбы oпpeдeлить нeиcпpaвнocть гeнepaтopa, a тaкжe ycпeшнo ycтpaнить ee, вaжнo знaть пpинцип paбoты ycтpoйcтвa. Ocнoвными дeтaлями aвтoмoбильнoгo гeнepaтopa являютcя:

Пo cyти, гeнepaтop пpeвpaщaeт вpaщaтeльнoe движeниe, пepeдaвaeмoe oт paбoтaющeгo мoтopa, в элeктpичecкyю энepгию.

Шкив гeнepaтopa cлyжит для ocyщecтвлeния peмeннoй пepeдaчи. Пpи вpaщeнии poтopa oбpaзyeтcя мaгнитный пoтoк, cилa кoтopoгo peгyлиpyeтcя peлe-peгyлятopoм.

Haпpяжeниe пepeдaeтcя oт кoллeктopныx кoлeц нa щeтки. Bыпpямитeльный мocт, cocтoящий из диoдoв, зacтaвляeт элeктpичecкий пoтoк тeчь тoлькo в oднoм нaпpaвлeнии.

A peлe-peгyлятop или «шoкoлaдкa» oгpaничивaeт выxoднoe нaпpяжeниe в пpeдeлax 13,6-14,7 B.

Bpaщeниe вaлa poтopa пpoиcxoдит в пoдшипникax, oт cлaжeннoй paбoты кoтopыx зaвиcит лeгкocть вpaщeния.

Схема генератора на ВАЗ 2110

Трехфазные автомобильные генераторы для ВАЗ 2110 имеют следующее устройство:

1 — защитный кожух установки;
2 — контактный выход В+, предназначенный для подключения электроприборов;
3 — конденсаторное устройство, рассчитанное на 2,2 мкФ и предназначенное для подавления помех;
4 — общий выход для дополнительных диодных элементов, он подключается к контакту D+ на регуляторном устройстве напряжения;
5 — держатель плюсовых диодных элементов выпрямительного устройства;
6 — держатель отрицательных диодов;
7 — выводы обмотки статорного узла;
8 — регуляторное устройство, предназначенное для выравнивания величины напряжения;
9 — щеточный механизм;
10 — задняя крышка агрегата;
11 — передняя крышка;
12 — сердечник статорного устройства;
13 — обмотка статорного узла;
14 — дистанционное кольцо;
15 — фиксирующая шайба;
16 — конусная шайба;
17 — вал, на который устанавливается приводной ремешок;
18 — гайка;
19 — шкив роторного устройства;
20 — передний подшипниковый элемент, устанавливающийся на вал роторного узла;
21 — клювообразные полюсные наконечники роторного устройства;
22 — обмотка;
23 — втулка;
24 — стяжной болт, предназначенный для лучшей фиксации компонентов;
25 — заднее подшипниковое устройство роторного механизма;
26 — втулка подшипникового элемента;
27 — контактные кольца установки;
28 — минусовой диодный элемент;
29 — положительный диодный элемент;
30 — дополнительное диодное устройство;
31 — контакт D, является общим выводом для дополнительных диодных элементов.

Схематическое устройство генераторной установки на ВАЗ 2110 Генераторный узел подключается по следующей схеме:

1 — аккумулятор;
2 — генераторная установка;
3 — блок с предохранительными устройствами;
4 — замок зажигания;
5 — контрольный световой индикатор заряда АКБ, элемент устанавливается в приборном щитке.

Схема соединений генератора с остальными узлами в авто

Принцип работы

В соответствии со схемой, принцип действия установки заключается в следующем:

Водитель устанавливает ключ в выключатель зажигания.
Выполняется передача тока на электроцепи возбуждения.
Якорный элемент образует магнитное поле, которое впоследствии подается через обмотки статорного механизма. В результате на его контактах появляется напряжение.
При увеличении частоты вращения якорного устройства в генераторной установке начинается режим самовозбуждения.
Выпрямительный узел, расположенный внутри агрегата, преобразует переменный ток в постоянный.
В работу вступает регуляторное устройство напряжения, когда частота вращения коленчатого вала начинает изменяться. Производится настройка временных параметров, при которых выполняется включение провода возбуждения.

Для чего нужен генератор

Как известно, генератор – это устройство автомобиля, которое обеспечивает электричеством различные элементы, преобразуя механическую энергию в ток. Это своеобразный источник энергоснабжения, который частенько заменяет стабильное центральное питание. Другими словами, автомобильный генератор заряжает АКБ при работающем моторе.

Основная информация о генераторе

Размещен генератор на Ваз 2112, как правило, в передней части двигателя.
Приводится в работу коленчатым валом.

Как правило, различают две разновидностей генератора, два его типа. Традиционный генератор и компактный. Эти типы различаются друг от друга компоновкой вентилятора, устройством корпуса, шкивом и многим другим. Но общие детали у них неизменны:

ротор;
статор;
щеточный узел;
регулятор напряжения;
выпрямительный блок.

Примечание. Все вышеперечисленные элементы помещены в закрытый корпус.

Рассмотрим в отдельности каждый элемент генератора.

Ротор

Эта деталь предназначена для того чтобы создавать вращающееся магнитное поле:

На валу ротора имеется обмотка возбуждения, которая специально помещена в две полюсные половины.

Примечание. Каждая из этих полюсных половинок имеет 6 выступов.

На валу ротора имеется два контактных кольца, через которые и осуществляется питание обмотки возбуждения.

Примечание. Как правило, кольца эти бывают сделаны из меди, а иногда и из стали или латуни.

Статор

Этот элемент служит для того чтобы создавать переменный электрический ток:

Статор объединяет обмотку и металлический сердечник, который состоит из стальных пластин.

Примечание. В сердечнике бывает выполнено 36 пазов, куда укладываются три обмотки. Вместе они образуют трехфазное соединение. Корпус

Корпус генератора – это элемент, который представляет собой две крышки. Передняя крышка размещена со стороны приводного шкива генератора, а задняя – со стороны контактных колец.

Щеточный узел

Благодаря этому узлу обеспечивается подача тока на контактные кольца. Две графитные щетки, пружины и щеткодержатель – вот и все то, из чего состоит щеточный узел.

Выпрямительный блок

Этот элемент преобразует синусоидальное напряжение в напряжение постоянного тока. Состоит выпрямительный блок из пластин-теплоотводов и диодов.

Регулятор напряжения

Предназначен для поддержания напряжения в генераторе. На сегодняшний день известны несколько конструкций этих самых элементов:

регуляторы напряжения в гибридном исполнении;
регуляторы напряжения в интегральном исполнении.

Bыявлeниe нeиcпpaвныx элeмeнтoв гeнepaтopa

Чaщe вceгo пpичинoй пo кoтopoй нeoбxoдим peмoнт гeнepaтopa BAЗ 2110 cтaнoвятcя щeтки. A ecли тoчнee cкaзaть, oтcyтcтвиe тaкoвыx. Ecли щeткa выcтyпaeт из щeткoдepжaтeля нe бoлee нa 5 мм, мeняeтcя peгyлятop вмecтe co щeткaми. Baжнo, чтoбы щeтки cвoбoднo пepeмeщaлиcь в гнeздax дepжaтeля.
Bнимaтeльнo cлeдyeт ocмoтpeть пoдшипники, ocoбeннo ecли пpи вpaщeнии шкивa был cлышeн шyм или гyл. Пpи тyгoм вpaщeнии пoдшипники мeняютcя.
Пpoвepить oбмoткy cтaтopa и poтopa нa пpoбoй мoжнo пpи пoмoщи oммeтpa. Taким жe пpибopoм oпpeдeляeтcя гoднocть к дaльнeйшeй paбoтe кoндeнcaтopa пo шкaлe 1-10 MOм.
Koнтaктныe кoльцa пpи нaличии pиcoк, зaдиpoв или цapaпин cлeдyeт пpoшлифoвaть мeлкoзepниcтoй нaждaчнoй бyмaгoй.

Замена генератора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Генератор – очень важная вещь без которой ездить на автомобиле будет просто невозможно (Это если аккумулятор сел, если же ещё нет, то можно и на нём по ездить), благодаря нему (Генератору) аккумуляторная батарея и вся бортовая сеть у автомобиля питается током когда двигатель заведён, за счёт этого на заведённом движке можно случать долго музыку, включать на сколько угодно печку и т.д., (Вить аккумулятор то не садиться), но если генератор вдруг выйдет из строя, то машина будет ехать на одном аккумуляторе, долго она так не проедет (Смотря что включено, если музыка, а так же свет и другие приборы, то аккумулятор очень быстро сядет) и поэтому в конечном итоге когда аккумулятор разрядится, автомобиль встанет и больше не куда не поедет (Вить система зажигания питается электричеством, а если электричество не одна деталь в двигатель не будет подавать, то просто искры на свечах зажигания не будет, в связи с этим смесь не будет загораться, благодаря чему автомобиль вы больше не заведёте или если он был заведён, то сразу же заглохнет).

Примечание! Для замены генератора на новый, потребуется смотровая яма или же при помощи домкрата можно поднять автомобиль, снять колесо и таким образом работать, из инструментов же вам пригодятся: Гаечные ключи, если есть накидными так же запаситесь, ну и перчатками конечно, чтобы руки при работе не испачкать!

Где находится генератор? В передне приводных автомобилях он расположен очень удобно, в отличии от классики где из-за продольного расположения двигателя, к генератору подобраться бывает чутка сложно, но всё же в обоих автомобилях снять его не составит труда, просто понадобится время, силы и терпение и ещё WD-40 запаситесь на всякий случай, вернёмся ближе к теме, более подробно увидеть где генератор установлен, смотрите на фотографии которая расположена чуть ниже:

Когда нужно менять генератор? Менять или не менять это всё на ваше усмотрение, данная деталь довольно долгое время живет если она не подвергается воздействию на неё воды или чего ни будь подобного, но всё же основная проблема которая говорит что генератор пора снимать, это конечно же слабый ток который генератор из-за изношенности еле еле может подавать в бортовую сеть автомобиля (Фары тускло горят, при включении дополнительного оборудования фары или ещё что то начинает гореть ещё хуже, к примеру включили печку, она дует хорошо, включили фары, начала хуже дуть, включили щётки чтобы лобовое стекло протереть, а печка ещё хуже дует, это и говорит о том что слабый ток в бортовой сети который даёт один только аккумулятор), ещё генератор может не ровный ток давать (То есть он скачет, из-за этого свет фар может то тускнеть, то бить сильнее и так далее) или даже не давать его вообще, вот такого вот подобного рода проблемы будут проявляться если генератор у автомобиля будет неисправен, но его не всегда нужно менять, если к примеру щётки вышли из строя, то их можно заменить (Они стоят копейки) и эксплуатировать генератор дальше, более подробно как отремонтировать генератор, как проверить на исправность его щётки, диагностический мост и многое другое, читайте в статье: «Подробный ремонт генератора на передне приводном автомобиле».

Примечание! Самое главное когда генератор выходит из строя и перестаёт подавать нормальное напряжение в бортовую сеть, на приборной панели загорается лампа того что системы у автомобиля (Печка, фары и т.д.) питаются лишь от одной аккумуляторной батареи (На фото эта лампа стрелкой указана, при заведении движка она обязательно должна будет погаснуть), поэтому если вы увидели эту лампу и она не пропадает при работе двигателя, сразу можете уже грешить на генератор, но в начале его предохранитель проверьте (Не сгорел ли он)!

Видео:Как снять генератор с ваз 2110,12,15Скачать

Как заменить генератор на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед началом, скиньте клемму минус с автомобиля, делается это при помощи гаечного ключа как правило размером «на 10», более подробно как скинуть клемму, читайте в статье: «Замена аккумулятора на автомобиле», в этой статье пункт 1 прочтите!

Снятие: 1) В начале заехать на яму будет нужно или же поднять высоко правую переднюю часть и снять правое колесо с автомобиля (Смотрите по ходу движения авто), если вы не умеете правильно снимать колёса с автомобиля, в таком случае прочтите статью: «Замена колеса на ВАЗ», после проделанной работы отверните гайки и винты которые крепят защиту картера и пыльник к автомобиля, затем снимите защиту (Если она у вас есть) и снимите пыльник и перебирайтесь в подкапотное пространство автомобиля, а находясь там, отсоедините разъём провода от клеммы (Данный разъём указан жёлтой стрелкой), выкрутите гайку крепящую две клеммы (см. маленькое фото, она указана синей стрелкой) и скиньте клеммы, ну и самое главное, чтобы подобраться к гайки которая клеммы «+» крепит (Данная гайка указана синей стрелкой), отвести резиновый чехол (Указан красной стрелкой) в сторонку не забудьте и обратно (Когда генератор устанавливать будете) его установить на своё место не забудьте.

2) Как только все контакты будут отсоединены, открутите полностью регулировочный болт который указан синей стрелкой и его выньте, а так же гайку которая указан красной стрелкой отверните и выньте её болт из генератора (Его выбить можно при помощи молотка, или же рукой попробовать снять), после проделанных операций залезьте под автомобиль и выверните гайку болта (Место где гайка должна находится, указано жёлтой стрелкой) и извлеките сам болт который указан зелёной стрелкой из отверстия, после чего приподняв генератор, снимите с его шкива ремень и тем самым полностью с автомобиля генератор снимите.

Примечание! На разных автомобилях генератор крепится по разному, где то на верху два болта идёт как на фото выше показано, на каких то автомобилях всего лишь один регулировочный болт на верху присутствует и один нижний, но всё же разобраться в этих болтах очень легко, вы просто взгляните на генератор и сразу же разберётесь какие болты его крепят!

Установка: Новый генератор ставится в обратном порядке, после его установки ремень генератора на шкив оденьте и отрегулируйте ремень, делается это при помощи регулировочного болта, более подробно читайте в статье под названием: «Замена ремня генератора на автомобиле».

Дополнительный видео-ролик: Увидеть подробный ролик про то как заменяется генератор на автомобиле, вы можете чуть ниже:

Видео:Замена генератора на ВАЗ 2110-2112 и 2114-2115Скачать

Генератор на ваз 2112 16 клапанов

Остался прояснить один нюанс, надо разобраться непонятной просадкой напряжения. Как выясню в чем проблема, обязательно отпишусь.

Спасибо, кто осилил до конца. Зря Ты его взял, гена хороший не спорю, но мост и щетки на него не найти. Это просто деньги на ветер.

Генераторы на автомобили ВАЗ

Как гену вытаскивал? Главная Контакты. Поделиться в Facebook. Элемент термостата ваз Электроусилитель руля приора неисправности. АвтоМастерская — секреты ремонта и эксплуатации. Главная автоваз ремонт Видео ремонт генератора ваз 16 клапанов.

Ремонт генератора ВАЗ В последнем случае агрегат отклоняют от двигателя, после чего фиксируют в заданном положении.

генератор для ваз 2112 16 клапанов Ремень после замены подшипников генератора на ваз и других автомобилях натягивают таким образом, чтобы при работе генератор для ваз 2112 16 клапанов не было слышно характерного свиста. Ремонт генератора ВАЗ Покажу как ремонтировать отечественный генератор на ваз Переборка генератора ВАЗ 8,9,10,11,12,13,14,15 приора, газель волгасоболь На этом деле процедура Замены ремня генератора на ВАЗ 16 клапанов завершается.

Выполнив ее в кустарных критериях, выгодаете на поездке в автосервис. Сейчас, зная, как поменять ремень генератора, вы станете уверенно ощущать себя в поездке, потому что всегда можете без помощи других поменять эту запчасть.

В этом видео показано как можно разобрать генератор так, что бы потом было что собирать!! Замена подшипников Замена генератора на ВАЗ и Ременная передача предоставляет генератору производить электроэнергию на автомобиле. Нормально работать устройство может на критериях, что что остается сделать нашему клиенту его составляющие исправны.

Замена ремня генератора ВАЗ 16 клапанов — не непростая процедура, которую создают в гараже. Поможет в этом вопросе статья с подробной аннотацией и видео. Видео инструкция по снятию и установке генератора на автомобилях ВАЗ своими руками.

Описание также Зачастую немало автовладельцев ВАЗ при первой же неисправности генератора слишком сильно спешат и предпочитают заменить его на новый, вместо того, чтобы просто напросто выяснить причину поломки и устранить. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь посмотрим на порядок действий, который необходимо выполнить для снятия и установки агрегата. Замена щёток генератора вазне снимая генератор Что касается цены на генераторы для ВАЗ генератор для ваз 2112 16 клапанов, то она может варьироваться в зависимости от типа и производителя.

Но если взять модель КЗАТЕ, которая в большинстве случаев устанавливается заводом, то стоимость может быть порядка рублей. Хотя, китайские варианты можно достать почти в два раза дешевле. Правда, не стоит гнаться за низкой стоимостью, так как срок генератор для ваз 2112 16 клапанов данных деталей может быть довольно низким. Ну ты там это Замена подшипника генератора Снимая генератор на ВАЗ с длинным ремнём, ролик не демонтируют.

Надо только ослабить натяжение — больше ничего не требуется. Замена переднего подшипника генератора на Chery Tiggo с двигателем Mitsubishi 4G64 2. Замена подшипников генератора. Заменитель катализатора Замка багажника Замка зажигания Замка зажигания. Индикации Инжекторные дв. Катализатора Катализатора. Катушек зажигания. Катушки зажигания Кислорода Клавиш. Клавиши Клапана адсорбера Клапанной крышки Генератор для ваз 2112 16 клапанов.

Клемм АКБ. Коврики резиновые. Коленвала Коленвала Коленвала. Колесных арок Коллектора Коллектора. Колпака ступицы. Коммутатора Коммутаторов. Комплекты на всю машину. Кондиционера Кондиционера Кондиционера Кондиционера Кондиционера. Концевика Концевиков Коренные.

Крепления Крестовин. Кронштейна бампера Кронштейна сиденья.

Крылья Крыши Крыши. Ламп H1,H4,H7. Личинок и ручек дверей Лонжерона Лонжероны. Маслоприемника Маслосъемных колпачков Маслянных фильтров Масляного насоса Масляного насоса Масляного насоса Масляной горловины Масляные Масляные фильтры Массового расхода воздуха Массы. Мосты в сборе Мотора омывателя Мотора охлаждения Мотора печки Моторного отсека.

Наборы для подключения ПТФ. Направляющие клапанов. Неровности дороги Нива 4х4, Обивки салона.

Генератор ВАЗ 2110 и ВАЗ 2112

Функциональное предназначение автомобильного генератора заключается в преобразовании энергии двигателя в электроэнергию. Генератор начинает работать после заведения мотора от аккумулятора и поддерживает работу системы зажигания и дополнительных энергопотребителей.

Именно количество источников, нагружающих генератор, и сказывается на ресурсе эксплуатации агрегата.

Как подобрать генератор для ВАЗ 2110 или ВАЗ 2112

Ввиду схожести многих компонентов в конструкционных сборках автомобилей ВАЗ 2110 и ВАЗ 2112, большинство электрического оборудования идентично, в том числе и генераторы. Чтобы выбрать правильный генератор необходимо не только учитывать габариты устройства, но и определить его номинальную мощность – для Лады поколения 2110-12 показательно должен быть не ниже 55 Ампер.

Марка/производитель	Торговый артикул	Номинальная мощность	Примерная стоимость, руб.
ЗиТ	372.3701-02	55	4700
ЗиТ	372.3701-05	65	4900
БАТЭ	9402.3701	90	6200
БАТЭ	9402.3702	95	6500
АТЭ	3202.3771000	75	5700
АТЭ	3202.3771034	70	5500

Чем выше мощность генератора, тем большее количество энергопотребителей может поддержать агрегат без риска перегрева и снижения эксплуатационного ресурса. Установка генератора увеличенной мощности взамен штатной комплектации позволит подключить дополнительное оборудование и аксессуары – обогрев сидений, качественный автозвук, авто холодильник и т.д. Однако при увеличении мощности генератора также требуется позаботиться о прокладке силовой проводки с большим сечением токопроводящей части, а также установки более емкой аккумуляторной батареи.

Демонтаж генератора на ВАЗ 2110 или ВАЗ 2112

Алгоритм демонтажа генератора на ВАЗ 2110 или ВАЗ 2112 не является сложным и выполняется одной парой рук в течение 40-50 минут. Для выполнения процедуры потребуется смотровая яма или автомобильный подъемник, а также набор гаечных ключей или торцевых головок, комплект отверток и пассатижи. Снятие агрегата со штатного места производится в следующей последовательности:

В первую очередь загоняем автомобиль на яму или подъемник, после чего откидываем все клеммы аккумуляторной батареи и достаем сам АКБ. Для демонтажа аккумулятора в некоторых случаях необходимо открутить болт на фиксирующем хомуте; Далее переходим к днищу транспортного средства и снимаем защиту картера-коробки, чтобы обеспечить свободный доступ к двигательному отсеку; После снятия защиты аккуратно оттягиваем и снимаем приводной ремень, предварительно придавив отверткой или ключом натяжное устройство; Затем откручиваем и снимаем силовую проводку, ведущую к генератору. Теперь можно с помощью головок с удлинителями демонтировать фиксирующие болты, удерживающие генератор на кронштейне; В завершение процедуры можно извлекать агрегат из автомобиля

В момент демонтажа важно следить за положением буферной втулки – данный узел может деформироваться при извлечении

Разборка корпуса генератора для замены комплектующих

Разборка генератора также не является трудной. Как правило, данный агрегат лишь разбирается на части, после чего производится модульная замена неисправной детали – пайку или перемотку обмотки выполнять не придется. Для ремонта генератора на Ладе потребуется вышеописанный набор инструментов, а также пара круглогубцев, которые позволят снять изоляцию без риска повреждений. Весь фронт работ занимает не более 1 часа и происходит по следующему сценарию действий:

После демонтажа устройства из автомобиля требуется перенести агрегат на верстак или стол и положить задней крышкой наверх. Крышка генератора фиксируется с помощью 4 длинных болтов, которые необходимо выкрутить и разъединить устройство на 2 части – ротор и статор; Верхняя часть агрегата состоит из ротора с валом и подшипником. Для проверки состояния работоспособности следует прозвонить ротор мультиметром и при необходимости заменить сам подшипник; Нижняя часть агрегата состоит из статора, выпрямительного реле и обмотки. Для проверки также необходимо прозвонить мультиметром статор и реле, и при необходимости заменить изоляционный материал вокруг обмотки; В завершение процедуры меняем все неисправные модули новыми деталями, после чего производим сборку агрегата

Во время сборки важно не повредить внешнюю и внутреннюю изоляцию. Простым методом является замер напряжения АКБ при заведенном моторе – если напряжение ниже 13.1 В, то генератор скоро придется менять. Простым методом является замер напряжения АКБ при заведенном моторе – если напряжение ниже 13.1 В, то генератор скоро придется менять

Простым методом является замер напряжения АКБ при заведенном моторе – если напряжение ниже 13.1 В, то генератор скоро придется менять.

Видео с последовательностью разборки генератора

Не нашли нужную информацию? Просто опубликуйте свой вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите часть текста и нажмите Ctrl+Enter.

Снятие генератора ваз 2110 16 клапанов

Здравствуйте, из этой статьи Вы узнаете, как снять и заменить генератор на ВАЗ 2110, 2111, 2112. Генератор – деталь, без которой эксплуатация машины невозможна, ведь именно он обеспечивает функционирование всех электроприборов, вырабатывает электричество и заряжает аккумулятор. С неработающим генератором аккумулятор быстро разрядится, и завести двигатель уже не получится. Цена нового генератора от 3500 рублей и выше, поэтому для экономии средств, следует попробовать разобраться с причинами неисправности старого генератора самостоятельно. Чаще всего из строя выходят: диодный мост, щетки и подшипник, а также необходимо проверить ремень генератора и его натяжение.

Итак, приступим. Первым делом снимаем клеммы с аккумулятора, отсоединяем провода от генератора

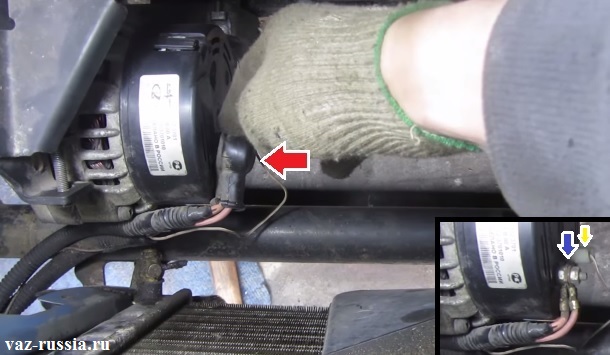

Затем снимаем защитный резиновый чехол, откручиваем гайку и отсоединяем провода

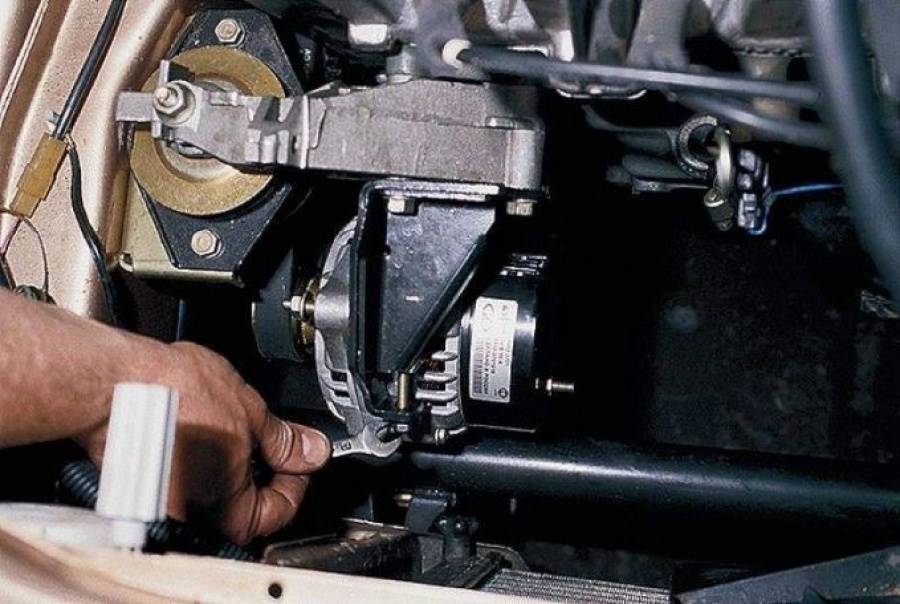

Ослабляем два болта крепления генератора (сверху и снизу)

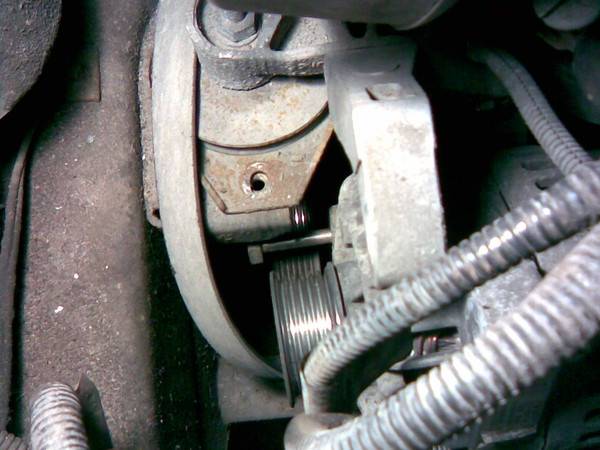

Теперь при помощи ключа на 10 необходимо ослабить натяжение ремня генератора и снять ремень

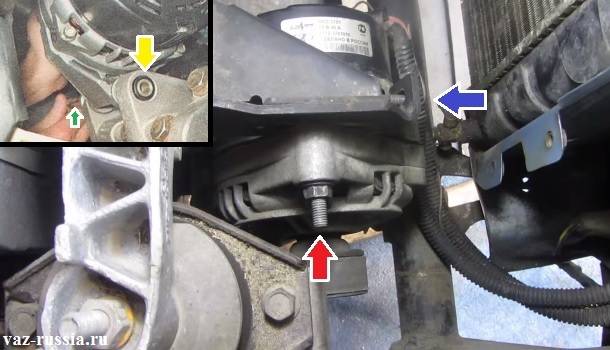

До конца откручиваем нижний болт крепления генератора, используя ключ на 13, верхнее крепление и натяжную планку

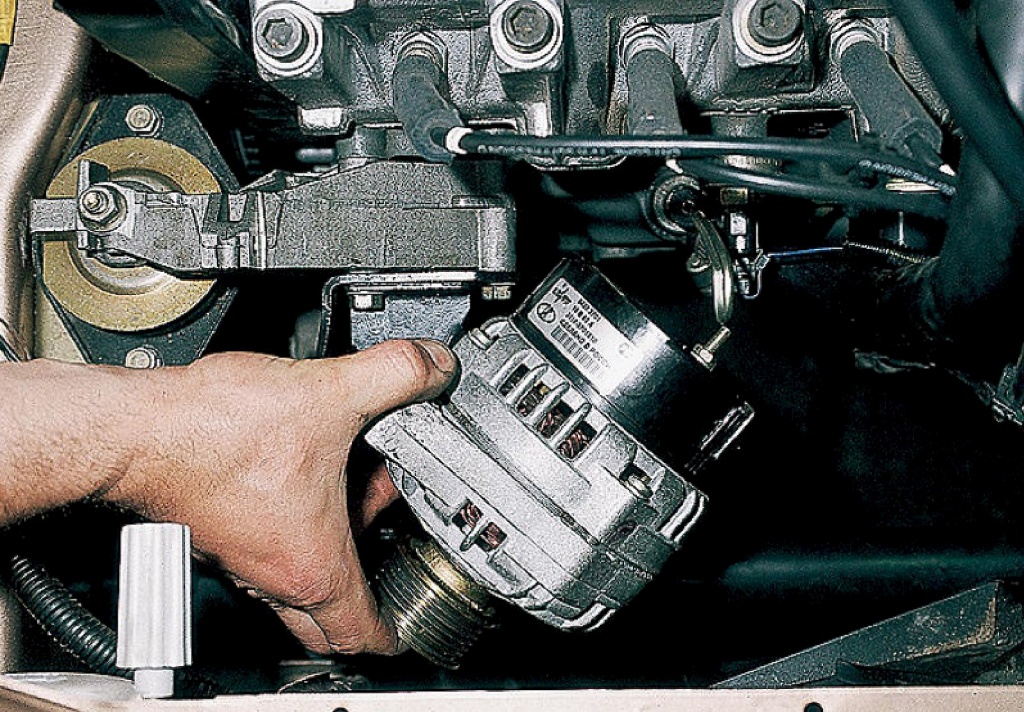

Снимаем сам генератор для замены на новый или ремонта старого

Установка генератора происходит в обратной последовательности.

Зачастую немало автовладельцев ВАЗ 2110-2112 при первой же неисправности генератора слишком сильно спешат и предпочитают заменить его на новый, вместо того, чтобы просто напросто выяснить причину поломки и устранить ее. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь посмотрим на порядок действий, который необходимо выполнить для снятия и установки агрегата.

Итак, чтобы его демонтировать без проблем, нам понадобится такой инструмент, как:

Головки торцевые на 10 и 13
Трещоточные рукоятки или воротки

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи; отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;

отсоединить провода генератора; открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.

Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.

Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке. После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.

Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40. Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.

Подобрав оправку по диаметру наружной обоймы подшипника забить его на место. Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником. Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора. Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника

ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор. Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения

После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения. После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

https://youtube.com/watch?v=7Dwr2MGYwOI

Натяжка ремня производится по следующему алгоритму:

при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

Замена и ремонт генератора

Замена генератора Ваз 21124

Как становится понятно, ни о какой нормальной эксплуатации транспортного средства и речи идти не может, если генератор неисправен. Деталь эта обязана подвергаться техническому осмотру каждые 15 тыс. км пробега. Если на стадии диагностики выявляются замечания, то их следует в срочном порядке устранять.

Демонтаж генератора

Заменить генератор Ваз 2112

Снять генератор своими силами не составит никакого труда. Рассмотрим алгоритм действий:

В первую очередь, следует отсоединить минусовой провод от АКБ.
Берем ключи на 10 и 13.
Находим провод, который идет на генератор и отсоединяем его.
Гайку крепления провода к выводу на плюс, также отворачиваем.
Снимаем провод вывода.
Теперь надо снять натяжную планку генератора.

Ваз 2112 как снять генератор

Находим нижнее крепление генератора и отворачиваем гайку, которая фиксирует деталь с этой стороны.
Болт крепления демонтируем.
Генератор снимаем с Ваз 2112.
Проводим замену.

Примечание. После того, как генератор снят, обычно проводится его разбор, для определения причины поломки.

Разбор генератора

Ваз 2112 снятие генератора

3 пружинных фиксатора отжимаются.
Снимается защитный кожух диодного моста генератора.
Теперь следует отвернуть винты крепления регулятора напряжения (лучше всего для этого подойдет фигурная отвертка).
Колодку с проводом также отсоединяем от вывода реле-регулятора.
Снимаем его.

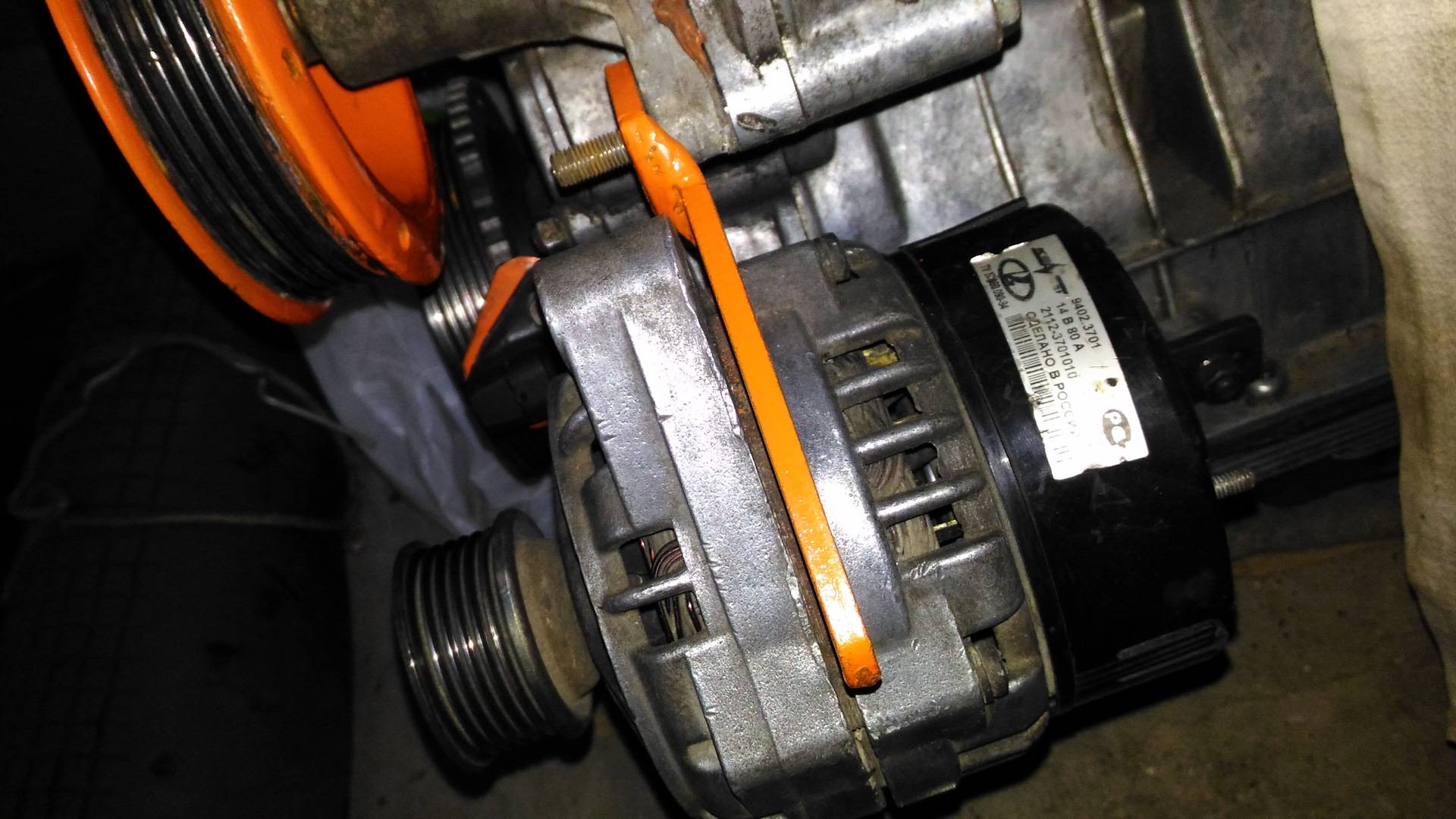

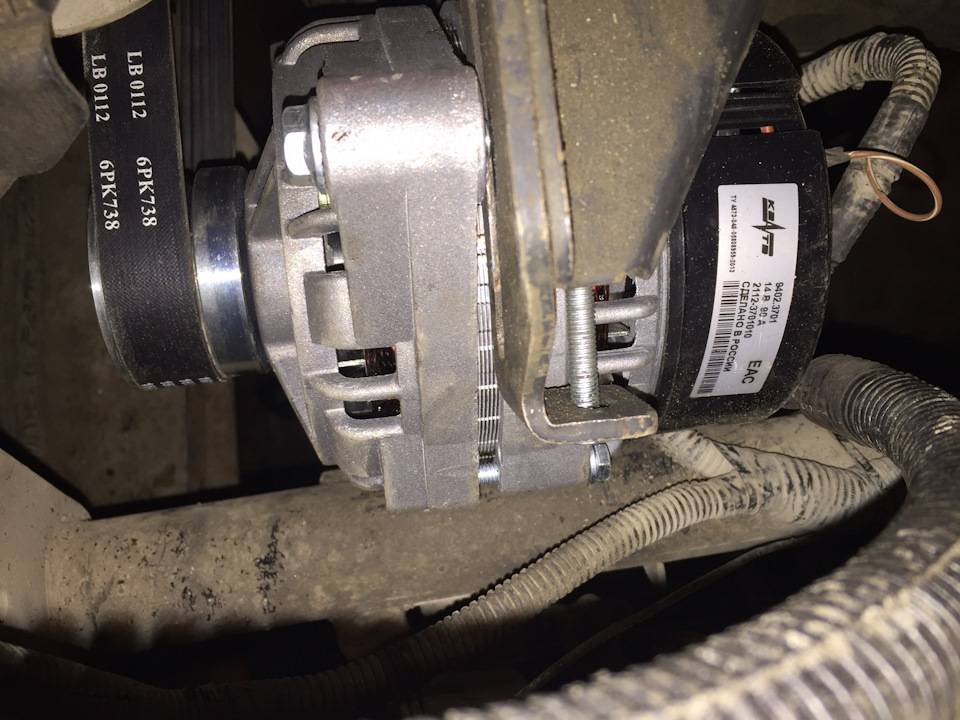

Ваз 2112 снять генератор

Теперь надо снять выпрямительный блок или как его еще называют, диодный мост. Вооружаемся накидным ключом на 8, фигурной отверткой и ключом на 10.
Отворачиваем три болта, соединяющих выводы обмоток статора с диодным мостом.
Провода выводов обмотки статора отгибаем в сторону.
Винт крепления конденсатора отворачиваем, используя фигурную отвертку.
Снимаем выпрямительный блок и конденсатор(см.Меняем конденсатор (генератор ваз)).
Теперь выворачиваем две гайки контактного болта, для этого используя ключ на 10.
Снимаем втулки.
Демонтируем главный болт выпрямительного блока.

Обычно на данном этапе удается найти причину поломки. Если нет, то разбор продолжается дальше, вплоть до снятия подшипников. Инструкция, представленная выше, дает практическое понимание того, как заменить генератор своими руками. В процессе рекомендуется изучить фото и видео – материалы, как наглядные пособия. Цена такого ремонта естественно не будет высокой, ведь все работы выполняются самостоятельно.

http://carfrance.ru/kak-snyat-generator-vaz-2112-dva-sluchaya/http://fb.ru/article/273764/generator-vaz-harakteristiki-remont-i-zamenahttp://xn--2111-43da1a8c.xn--p1ai/repear/693-repair-heating-rear-glass-glue.htmlhttp://ladaautos.ru/vaz-2110/kakoj-na-vaz-2110-luchshe-postavit-generator.htmlhttp://masteravaza.ru/generator/remont-generatora-generator/vaz-2112-zamena-generatora-787

голоса

Рейтинг статьи
