Как заменить лампы задних фонарей на mitsubishi lancer 9

Как собрать заднюю часть автомобиля после замены фонаря?

После замены заднего противотуманного фонаря Лансер 9 необходимо правильно собрать заднюю часть автомобиля. В этой статье мы расскажем вам, как выполнить эту задачу.

1. Проверьте состояние других элементов задней части автомобиля

Перед тем, как приступить к сборке, убедитесь, что другие элементы задней части автомобиля, такие как задние фонари, бамперы и номерные знаки, находятся в хорошем состоянии. Если вы обнаружите повреждения, замените или отремонтируйте их перед сборкой.

2. Установите новый задний противотуманный фонарь

Убедитесь, что новый фонарь совместим с вашей моделью автомобиля и соответствует всем требованиям безопасности и нормам установки. Откройте заднюю крышку автомобиля и аккуратно установите новый фонарь на свое место, подключив все необходимые провода и крепления.

Важно: При установке фонаря не пытайтесь его поворачивать или деформировать, чтобы он лучше вписывался в заднюю часть автомобиля. Это может привести к неправильной работе фонаря или даже его поломке

3. Закрепите фонарь и провода

После установки фонаря убедитесь, что он надежно закреплен и никуда не движется. Затяните все крепежные элементы и провода так, чтобы они не могли оторваться или замыкаться на какие-либо другие элементы автомобиля.

4. Проверьте работоспособность фонаря

Перед тем, как закончить сборку, проверьте работоспособность фонаря. Включите задний противотуманный свет, чтобы убедиться, что он работает корректно. Если фонарь не включается или работает неправильно, перепроверьте его установку и подключение проводов.

После завершения всех вышеперечисленных шагов вы можете считать заднюю часть автомобиля полностью собранной и готовой к использованию

Помните, что правильная сборка и установка заднего противотуманного фонаря Лансер 9 является важной составляющей безопасности на дороге, поэтому отнеситесь к этому процессу ответственно и внимательно

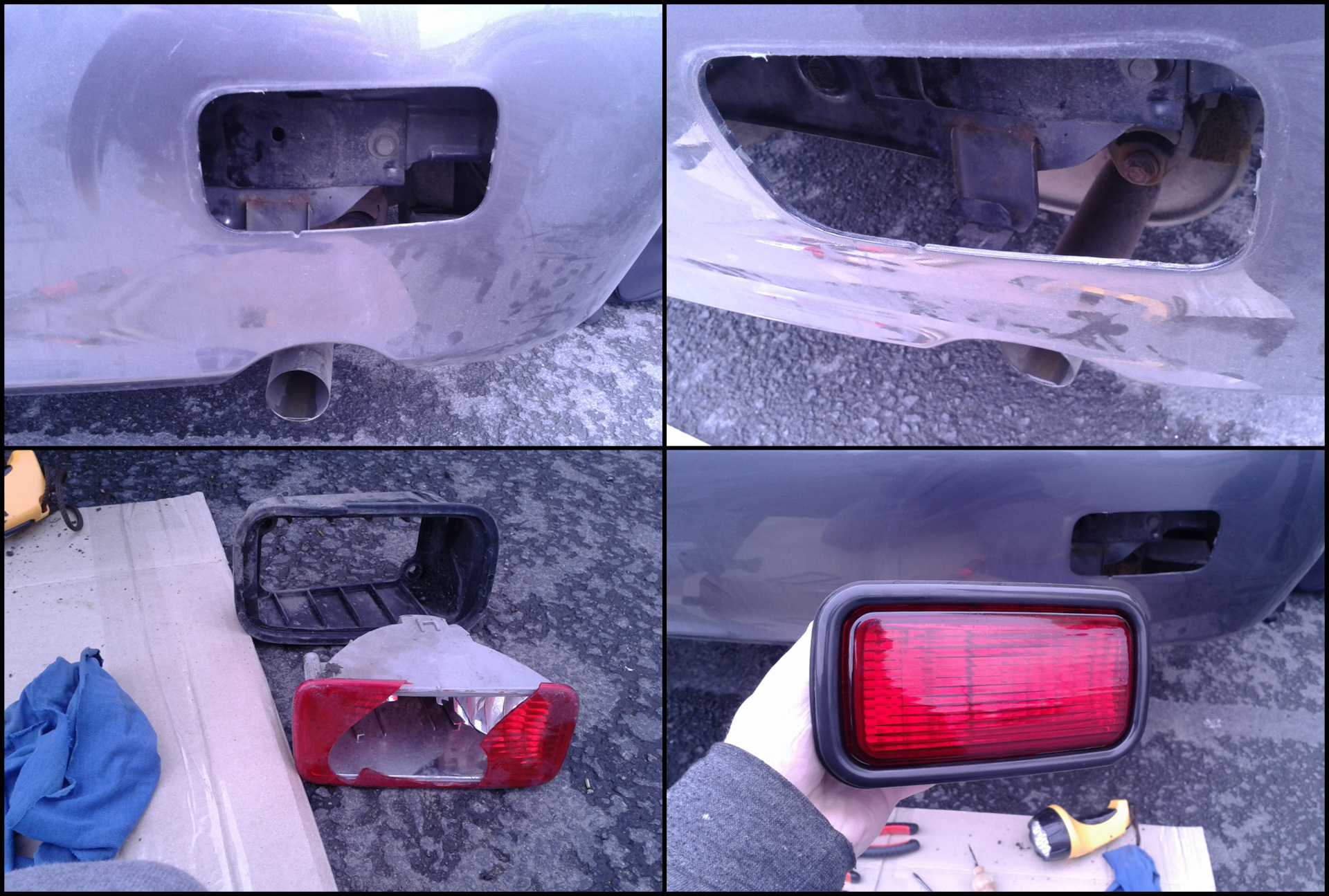

Замена заднего противотуманного фонаря — Мицубиси Лансер 9 (Mitsubishi Lancer)

Снятие задней фары Лансер 9

Для начала отсоедините пучок проводов от выводящего патрона лампы. Правая фара теперь полностью отсоединена от кузова.

Но такой способ позволяет сделать это намного дешевле при условии, что у вас имеется в наличии лампочка и патрон для нее от старого ПТФ. Замена заднего фонаря на автомобиле лансер 9 завершена. Одним из таких недостатков по праву считается задний фонарь на автомобиле лансер 9, который заключается в слабом свечении.

С левой стороны она крепится на саморезах, которые мы уже выкрутили. По бокам расположены две крепежные гайки, которые надо выкрутить. Приступим к подключению правого заднего противотуманного фонаря 1.

Провода должны быть достаточно длинными, чтобы их хватило до левого противотуманного фонаря: Клеммник можно прикрутить к корпусу ПТФ: Устанавливаем правый фонарь в порядке, обратном снятию.

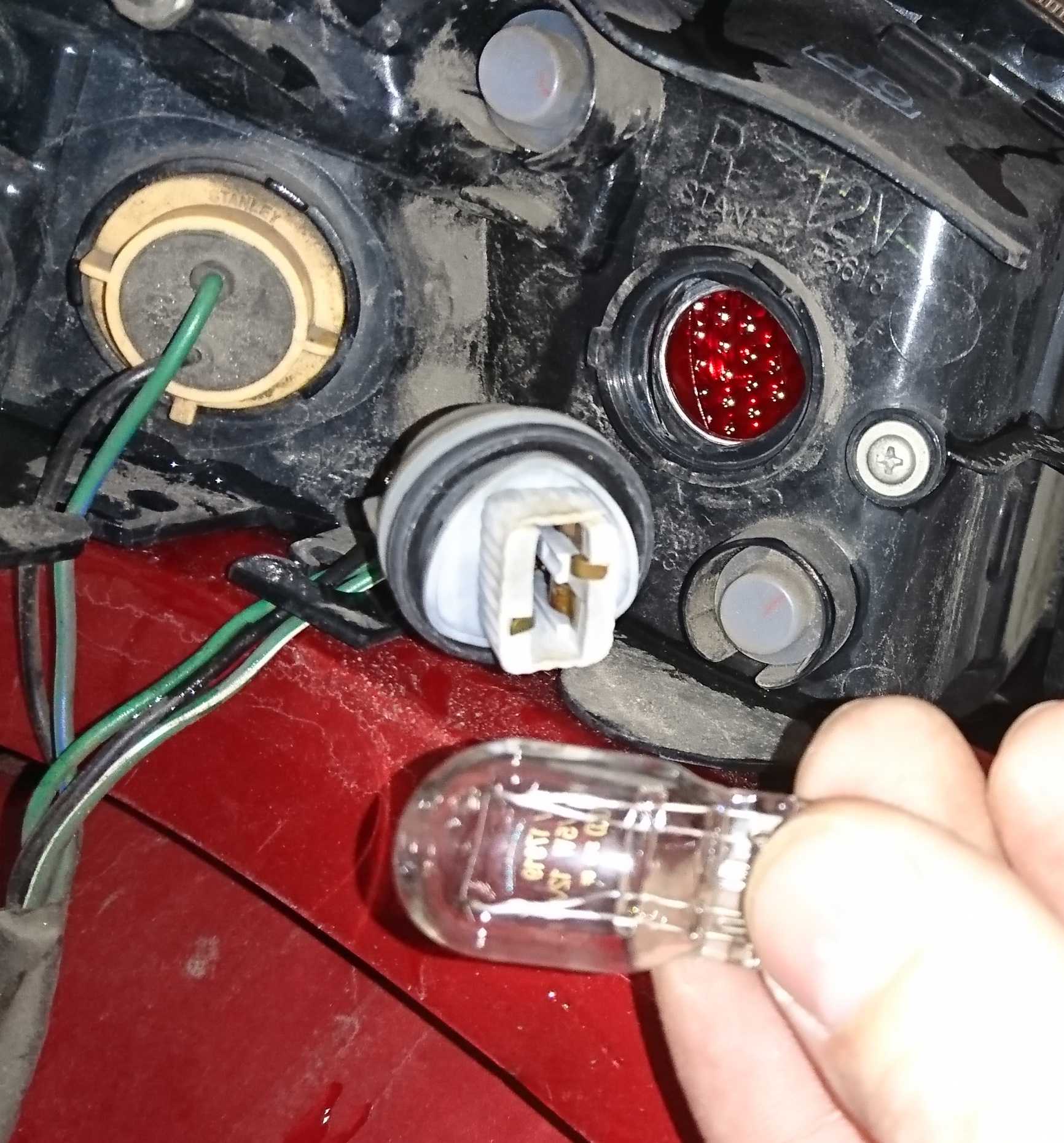

Далее отсоединяем штекер от левого фонаря, вынимаем лампочку из него, обрезаем сам штекер, только не под корень! И с помощью 2-го клеммника параллельно подключаем правый фонарь.

Замена лампы стоп сигнала. MITSUBISHI LANCER X

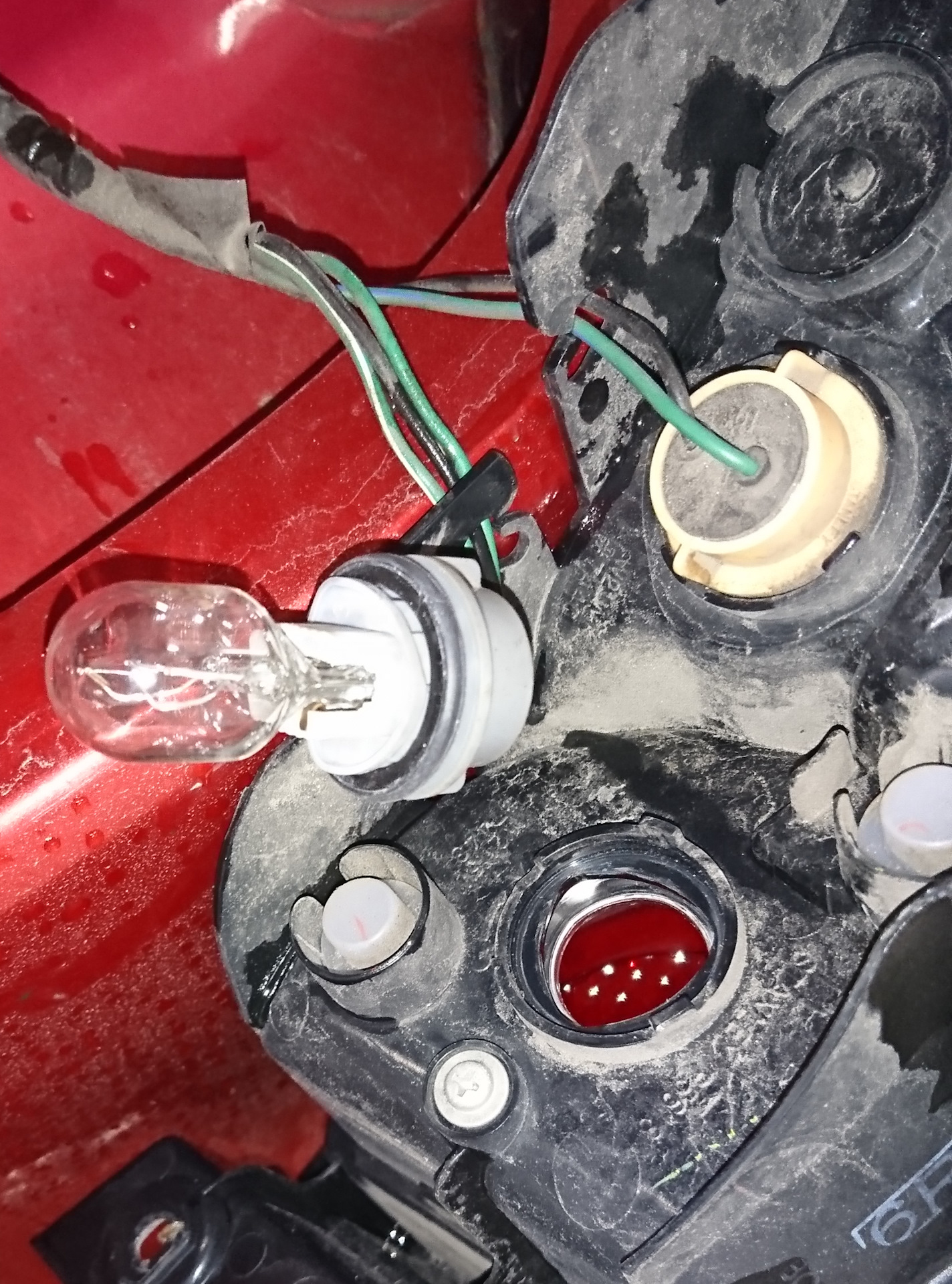

Вот так так это должно выглядеть: Устанавливаем лампочку на место, укладываем и аккуратно закрепляем провода, чтобы не болтались. Включаем противотуманные фонари и радуемся: Напоследок, фотография как стало после: Безусловно, точно такого же эффекта можно было бы добиться, если купить в магазине полноценный правый противотуманный фонарь и установить его.

Мы расскажем, как своими руками снять фары на Мицубиси Лансер 9 и 10 и заменить. Речь пойдет о передних и задних огнях.

Следуйте нашим инструкциям, и уже через час на бампере Lancer будет красоваться новая оптика. В каких случаях нужно снять фары Можно выделить две распространенных причины демонтажа передней или задней оптики: Если хотя бы одна лампочка в блоке перегорела, сразу же необходимо принимать меры.

Замену поврежденного элемента невозможно провести без демонтажа всей фары.

В некоторых случаях приходится менять весь блок. В общем, фару необходимо демонтировать при любом повреждении или неисправности в работе электрики.

Замена лампочки своими руками

Если следовать инструкции, замена лапочки в фарах для ближнего света не вызовет особых затруднений даже у тех, кто никогда не выполнял элементарного авторемонта своими руками. Прежде всего нужно подготовить инструменты, расходники и безопасно расположить само авто. Далее нужно выполнить демонтажные работы, снять старую лампочку и установить новую, после чего собрать компоненты в обратном порядке и при необходимости выполнить корректировку света. Рассмотрим эти этапы более детально.

Подготовка

Для начала необходимо установить машину на ровном безопасном месте, поставив ее на ручной тормоз и скорость. Затем обесточить бортовую сеть, выключив зажигание и отсоединив провод отрицательного контакта на АКБ. Количество и состав необходимого инструмента определяется видом модели авто и особенностями устройства ее фар и рядом расположенных компонентов. Кроме того, потребуются чистые перчатки из х/б-материала, так как когда меняют лампу, всегда допускают одну очень серьезную ошибку – берутся голыми пальцами за ее стеклянную колбу, оставляя налет жира, из-за чего она быстро перегорает.

Снятие старых лампочек

Универсальной инструкции по замене ламп для ближнего света в фарах любой машины нет. Поэтому нужно тщательно изучить прилагаемую к любой модели инструкцию по эксплуатации. Если в техдокументации ее не оказалось, можно обратиться к поставщику или самому производителю. В крайнем случае много полезной информации можно найти на интернет-ресурсах, посвященных этой тематике.

Тем не менее дать некоторые общие рекомендации по замене все же можно:

1. Убрать из рабочей области для облегчения доступа к фаре все рядом расположенные автокомпоненты, например, патрубок воздуховода.
2. Отсоединить заднюю защитную панель фары.
3. При необходимости открепляется модуль с проводкой от посадочного гнезда.
4. По индивидуальной инструкции извлечь лампочку из патрона, заменив на новую.
5. Выполнить сборку всех частей в обратном порядке.

Установка новой лампы

При установке новой лампы нужно учитывать два основных правила:

1. Не браться за ее колбу голыми руками – нужно обязательно использовать хлопчатобумажные перчатки, в крайнем случае салфетку.
2. Вставлять ее в посадочное гнездо точно по технологии, не допуская плохого крепления, перекоса и недокрута. В противном случае. Даже если лампа и будет светить, то ненадолго и быстро испортится.

После того как лампу поменяли, необходимо проверить ее работоспособность. Для этого нужно подсоединить клеммы к аккумулятору, включить зажигание и ближний свет.

Коррекция света

Когда лампа заменена, часто возникает потребность в корректировки светового потока. Происходит это по той причине, что нить накала в новом светильнике обязательно сместиться по отношению к положению ранее установленной. Однако выполнить эту процедуру не так просто – для этого потребуются особые условия – приведение характеристик машины (давления в шинах, нагрузка балластом, выравнивание) к заводским параметрам и специальный регулировочный стенд. Поэтому своими руками это вряд ли доступно среднестатистическому автолюбителю – лучше обратиться в профессиональный автосервис.

Совет! Если замена лампы для ближнего света производилась срочно и некогда заехать в мастерскую для профессиональной корректировки, экспресс-настройку можно выполнить самостоятельно. Для этого нужно подъехать к воротам гаража или стене светлого тона на расстояние около 5 метров и включить обе фары. Если расхождения между отремонтированной и нетронутой нет – то никаких действий не требуется. Если измененная оптика светит выше или ниже, необходимо воспользоваться юстировочным винтом, прокручивая который можно поднимать или опускать световой поток.

Важные тонкости

Регулировка фар после замены лампы – весьма ответственный процесс, от которого будет зависеть безопасность всех участников движения. По технологическим нормам перед началом корректировки давление в шинах должно быть выравнено и приведено к рекомендуемой заводской величине. Также должны быть полностью заправлены топливный бак и прочие емкости. Багажное отделение должно вмещать нормативный балласта, а за рулем должен находиться водитель или предмет аналогичного веса. Подвеска в таком положении должна быть опрессована, двигатель включенным, а регулятор фар переведен в нулевое положение.

Какие лампы используются во внешнем освещении автомобиля Лансер 9

Итак, внешнее освещение этого автомобиля принято делить на передние и задние световые приборы. Благодаря головной оптике и задним фонарям в разы повышается комфорт управления транспортным средством и характеристики безопасности. Если владелец Митсубиси Лансер 9 фары устанавливает правильно, то в самую темную ночь, он может без опаски отправляться в путь.

Митсубиси Лансер 9 противотуманные фары и другие внешние осветительные приборы

Передняя оптика Lancer 9 состоит из фонарей дальнего и ближнего света, «габариток», передних указателей поворота с боковыми повторителями и «противотуманок».

1. Штатно в качестве лампочек в основных фонарях передней оптики применяются светодиоды H4 мощностью 55 или 60 ватт.
2. Для габаритных огней предусмотрены бесцокольные приборы с прозрачной колбой, имеющие различную мощность (до 5 ватт).
3. Та же разновидность осветительных приборов, только более мощная (21 ватт) и с янтарной колбой применяется в качестве передних указателей поворота. Что касается боковых повторителей, то и здесь ставятся лампочки на 5 ватт, но с желтой колбой.
4. В качестве освещения противотуманных огней применяются автомобильные H3, обеспечивающие максимальный обзор для водителя при сложных погодных условиях.
5. Задняя оптика помимо основных фонарей состоит из основных «стопов» и «стопов» верхнего расположения, одной противотуманной фары (расположена со стороны водителя), «габариток», лампочки подсветки номера, фары заднего хода и указателей поворота.

Место применения	Каталожный номер	Тип лампы	Мощность, Вт
Стоп-сигнал верхнего расположения	Mitsubishi MS820026	W21W	21
Задний противотуманный фонарь (только со стороны водителя)	Mitsubishi MS820026	W21W	21
Фонари подсветки регистрационного знака	Mitsubishi MS820090	W5W	5
Фонарь заднего хода	Mitsubishi MS820078	W21W	21
Задние габаритные огни	Mitsubishi MS820090	W5W	5
Задние указатели поворота (Седан)	Mitsubishi MS820050	WY21W	21
Задние указатели поворота (Универсал)		PY21W	21
Стоп-сигнал и задний габаритный огонь	Mitsubishi MS820027	W21/5W

H3

Это галогенки, которые уже давно вытеснили обычные энергозатратные лампы накаливания. При этом стоят они немногим дороже, зато по производительности способны выдавать не меньше 30 процентов добавочной яркости. Управлять автомобилем, оснащенным H3, значительно комфортнее и безопаснее.

H3 в противотуманные фары Mitsubishi Lancer 9

Основное отличие H3 от обычных ламп накаливания заключается в конструкции полости. Внутри «галогенка» заполнена газом – либо парами йода, либо брома. Такое решение способно увеличить световой поток прибора.

На Митсубиси Лансер 9 галогеновые H3 используются только в качестве ПТО. Что касается основного света, то производители уже перешли на более современный и производительный вариант – ксенон H4.

H4

Такие лампочки оснащены внутренним устройством вентиляции и диодами ближнего/дальнего света. По своей конструкции H4 частично похож на галоген, но качественно отличается от него во многом.

Ксенон H4 должен быть обязательно оснащен радиатором охлаждения, иначе гореть как надо, он, в прямом смысле, не будет.

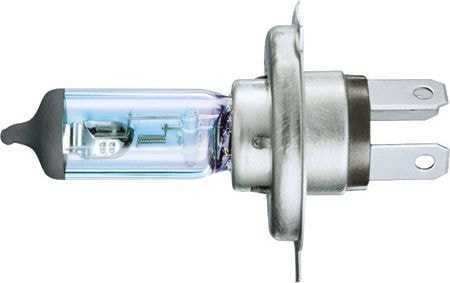

Лампочка H4

Принцип действия H4 выражается в следующем. В режиме дальнего света, это формирование увеличенного светового пучка (наподобие обычного прожектора), а в режиме ближнего – отсеивание части светового потока.

Современные H4 обладают множеством преимуществ перед обычными галогеновыми лампами. В частности, это касается значительно меньшего энергопотребления, довольно высоким ресурсом, большей надежностью, высокой мощностью (до 3600 Лм) и более приятным и не напрягающим цветом потока (как правило, белым или синим).

Несмотря на все это, эксперты все-таки советуют доработать головную оптику Lancer 9, путем установки ходовых огней. Подробнее о модернизации и ее необходимости читайте здесь.

Фонари на Mitsubishi Lancer 9

Задние фонари на Mitsubishi Lancer это неотъемлемая часть экстерьера. Он сделаны так, что под общей крышкой находится три отдельных секции:

• лампа заднего хода;
• лампа поворота;
• стоп-сигнал имеет общую секцию с габаритным огнем.

Цвета фонарей строго распределены по функциям:

• указатели поворотов и аварийной сигнализации выполнены в желтом цвете;
• габариты и стоп-сигнал выполнены в красном цвете. Когда водитель нажимает на педаль тормоза, то лампы общего блока загораются ярче; внутри габаритного огня находится круглый светоотражатель, который отражает лучи света позади идущей машины;
• секция заднего хода выполнена в белом цвете.

В зависимости комплектации существует три типа фонарей:

С красным корпусом габаритных огней.

С хромированным корпусом фонарей и красными секциями габаритов.

С черным корпусом габаритных огней и затемненным стеклом секции заднего хода и указателя поворота. Такие фонари устанавливаются на Лансер 9 в комплектации Ralliart.

Неоспоримым преимуществом обладают светодиодные фонари. Достоинством светодиода является его срок службы, относительно обычных ламп, а также более яркий свет. А при установке системы адаптивного освещения яркость фонарей будет регулироваться в зависимости от времени суток.

Как снять фонари

Демонтаж фонарей происходит по некоторым причинам:

• не горят габариты;
• корпус фонаря повреждён и нуждается в замене;
• замена фонарей на тюнинговый вариант.

Пошаговая инструкция демонтажа фонарей

Самостоятельный тюнинг фонарей

Существует несколько вариантов модернизации:

• Покраска корпуса фонарей красной или черной краской.
• Поклейка пленкой.
• Установка LED лент и светодиодов в штатный корпус.
• Установка готовых тюнинговых блок-фонарей.

О покраске и поклейке пленкой

Два варианта наиболее дешевые для преображения внешнего вида автомобиля. Для задувки фонаря потребуется:

• лак для фонарей;
• растворитель или другое средство для обезжиривания;
• малярный скотч.

Для начала снятую фару нужно хорошо вымыть и обезжирить, после чего не окрашиваемое место заклеить скотчем, после чего повторить процедуру с растворителем вновь. На чистую и сухую поверхность, на расстоянии 35-40 см нанести первый слой лака. Через 15-20 минут нанести последующий слой. Главное нанести количество слоя так, чтобы оно не повлияло значительным образом на светопропускаемость.

Для оклеивания фонарей потребуется два куска пленки, размером 30*50см. Как и в предыдущем методе, требуется обезжирить поверхность, после чего приступать к поклейке. Для этого нужно два человека: первый наклеивает равномерно пленку, второй тем временем, разогревает поверхность феном, что бы пленка растянулась, после чего остатки пленки срезаются канцелярским ножом. Преимуществом такого метода является сохранение корпуса фонаря в первозданном виде, так как царапины и притертости пленка берет на себя.

Установка LED ленты и светодиодов на Mitsubishi Lancer 9

Как проводится профессиональный тюнинг фонарей? Здесь придется вскрывать фару, что бы добраться до внутренностей. Для этого потребуется гравер и тонкий диск. Вдоль всего корпуса разрезаем стекло фонаря и получаем доступ к внутренности.

заготовка в виде 4 акриловых колес;

• площадки для габаритных огней также из акрила;
• две акриловые ленты, которые выгибаются по форме фонаря.

Для колец габаритных огней нужна плата SMD 2835 и питание через модель LM 2596. Светодиоды стоп-сигнала мощностью 0.5 Вт, так же запитаны в общий стабилизатор LM. Кольца габаритов и площадки со светодиодами склеиваются вместе.

3Вт светодиоды питаются от драйвера 300мА.

Далее все склеивается и после, при помощи герметика устанавливается стекло. Для маскировки следов распила на корпус предварительно наносится тонировочный лак.

Стоимость фонарей

Цена на новый левый фонарь с каталожным номером MN 161195 – 8500 рублей, а стоимость правого (OEM MN 161196) – аналогична левому фонарю.

Есть более дешевые аналоги сомнительного качества, а именно:

• TYC (ZMB2009R(L)) – 800 рублей;
• Depo (214-1983R(L)-AE) — 2500 рублей;
• SAT (ST-214-1983R(L)) – 2900 рублей;
• б/у оригинальный фонарь от 3000 до 5000 рублей, в зависимости от состояния.

Варианты тюнинговых фонарей:

Хрустальная оптика с нагрузочным балластом для исключения ошибки бортового компьютера. Средняя стоимость 6000 рублей.

Светодиодные фонари польского производства отличного качества. Средняя стоимость 14000 рублей.

Стоит заметить, что в комплектацию новых фонарей не входит блок ламп со жгутом проводов.

• Субару форестер sg5 замена фар на ксенон



• Замена паджеро спорт 2



• Замена тормозных дисков тойота рав 4



• Установка камеры заднего вида на лада веста



• Замена корпуса сигнализации шерхан

Ютуб видео смотреть

Кто-то предпочитает ставить дополнительные элементы отличным примером будут ангельские глазки , другие водители полностью меняют на более мощные фары с альтернативным дизайном.

Демонтаж фар Перед началом работы отключите от аккумуляторной батареи минусовую клемму. Приготовьте компоненты на замену и стандартный набор инструментов

Особое внимание нужно уделить отвертке с плоским жалом, с помощью которой мы будем отщелкивать крепления. Снимаем переднюю фару Начнем с правой пары

На Mitsubishi Lancer фара крепится всего четырьмя болтами, но есть одна проблема: Когда вы сняли бампер, сразу открутите болт сбоку, который посажен в ушко. Остальные 3 болта крепят фару к кузову автомобиля, поэтому с ними проблем не будет. Одним из таких недостатков по праву считается задний фонарь на автомобиле лансер 9, который заключается в слабом свечении.

Но эта проблема решается путем установки ксеноновых фар. Фонарь задний правый автомобиля лансер 9 имеет несколько фонарей под одной стеклянной крышкой.

Демонтаж фар

Такой фонарь называется задняя блок-фара. В заднюю блок фару входят лампа, указывающая направление поворота машины, лампа, для обозначения сигнала остановки, габаритная лампа, лампа, указывающая на задний ход машины.

Каждая лампа имеет свою определенную допустимую мощность, которая нанесена на корпус лампы. Каждый из фонарей окрашен в один из трех цветов и выполняет одну или несколько функций. Габаритные сигналы и сигналы остановки машины имеют красный цвет, фонарь заднего хода автомобиля белого цвета, а сигнал поворотных фар желтого цвета.

Количество выполняемых функций зависит от характера свечения. Так, например, фонари бокового освещения указывают не только сторону предполагаемого поворота машины, но и указывают на аварийное состояние автомобиля и неспособность его далее участвовать в дорожном движении.

Самое лучшее видео

Такой сигнал достигается путем одновременного включения как левого так и правого поворотных фар. Также, к задней оптике относятся противотуманные фонари, служащие дополнительным средством освещения дороги при низкой видимости. Перед тем, как заменить задний фонарь на автомобиле мицубиси лансер 9 необходимо обесточить фонари, для этого отсоедините провод от минусовой стороны аккумулятора.

Итак, задний левый фонарь автомобиля лансер 9 имеет неисправные лампы поворотники.

• Митсубиси кольт не работает кондиционер



• Датчик управлением турбины мазда 626 как подключить шланги



• Как подтянуть ручник на сузуки сх4



• Задний дворник ниссан кашкай j10 от чего подходит



• Обозначения климат контроля митсубиси галант 8

Замена ламп Mitsubishi Lancer 9 (CS), 2001 — 2007

Информация актуальна для моделей Митсубиси Лансер 9 (CS) 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Лампы, применяемые на автомобиле
Назначение	Тип
Дальний/ближний свет головной фары	Н4
Габаритный свет головной фары и заднего фонаря	W5W
Боковой указатель поворота	WY5W
Противотуманная фара**	НЗ
Передние указатели поворота	W21W
Свет заднего хода	W16W
Стоп-сигнал и габаритный свет заднего фонаря	W21/5W
Задний указатель поворота, задний противотуманный фонарь, дополнительный стоп-сигнал	W21W
Фонари освещения номерного знака	W16W
Плафон освещения багажника	C5W
Задний плафон освещения салона	W8W
Передний плафон освещения салона и плафоны местного освещения	W7.5W
Подсветка прикуривателя и пепельницы	W1.2W
Подсветка комбинации приборов

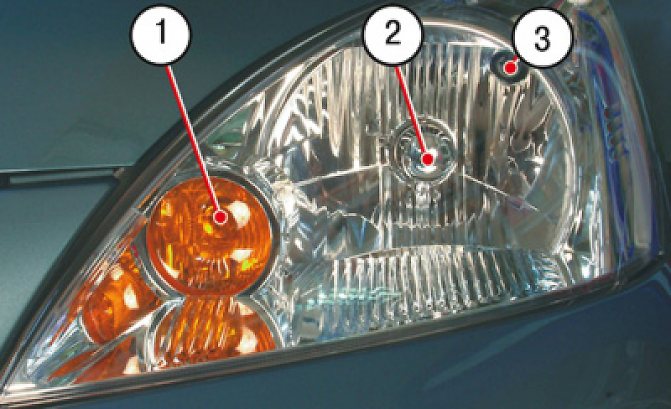

Так расположены лампы в блок-фаре: 1 — лампа указателя поворота; 2 — лампа ближнего и дальнего света фар; 3 — лампа габаритного света.

Для замены лампы указателя поворота в блок-фаре выполните следующие операции.

1. Отсоедините колодку жгута проводов от выводов патрона лампы.

2. Поверните патрон против часовой стрелки.

3. . и выньте его вместе с лампой.

4. Выньте лампу из патрона. 5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы ближнего и дальнего света фар в блок-фаре выполните следующие операции.

1. Отсоедините колодку жгута проводов от выводов лампы.

2. . отогнув крепления, снимите уплотнительную манжету лампы.

3. Выведите концы пружинного держателя из прорезей в оптическом элементе фары.

4. . и выньте лампу. 5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы габаритного света в блок-фаре выполните следующие операции. 1. Отсоедините колодку жгута проводов от выводов патрона лампы.

2, Поверните патрон против часовой стрелки.

3. . выньте его вместе с лампой.

4. . и извлеките лампу из патрона. 5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы в боковом указателе поворота выполните следующие операции. 1. Снимите боковой указатель поворота с автомобиля, не отсоединяя от патрона лампы колодку с проводами.

2. . выньте патрон вместе с лампой.

3. . и выньте лампу из патрона. 4. Установите новую лампу в порядке, обратном снятию.

Так расположены лампы в заднем фонаре: 1 — лампа заднего указателя поворота; 2 — лампа стоп-сигнала и габаритного света — 3 — внутренняя лампа габаритного света; 4 — лампа света заднего хода.

Номинальная мощность устанавливаемых ламп нанесена на корпусе фонаря напротив установочных отверстий ламп.

Для замены ламп заднего фонаря выполните следующие операции.

1. Снимите задний фонарь.

2. Поверните патрон лампы стоп-сигнала и габаритного света против часовой стрелки.

3. и выньте его из фонаря вместе с лампой. 4. Извлеките лампу из патрона. 5. Установите новую лампу в порядке, обратном снятию. 6. Лампу света заднего хода, внутреннюю лампу габаритного света и лампу заднего указателя поворота замените аналогичным образом.

Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.

1. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки.

2. . и выньте его из фонаря вместе с лампой.

3. Извлеките лампу из патрона. 4. Установите лампу дополнительного стоп-сигнала в порядке, обратном снятию.

Для замены лампы в противотуманном фонаре выполните следующие операции. 1. Поверните патрон против часовой стрелки, выньте его из отражателя фонаря.

2. . и извлеките лампу из патрона. 3. Установите лампу заднего противоту-манного фонаря в порядке, обратном снятию.

Стоимость фонарей

Цена на новый левый фонарь с каталожным номером MN 161195 – 8500 рублей, а стоимость правого (OEM MN 161196) – аналогична левому фонарю.

Есть более дешевые аналоги сомнительного качества, а именно:

• TYC (ZMB2009R(L)) – 800 рублей;
• Depo (214-1983R(L)-AE) — 2500 рублей;
• SAT (ST-214-1983R(L)) – 2900 рублей;
• б/у оригинальный фонарь от 3000 до 5000 рублей, в зависимости от состояния.

Варианты тюнинговых фонарей:

Хрустальная оптика с нагрузочным балластом для исключения ошибки бортового компьютера. Средняя стоимость 6000 рублей.

Светодиодные фонари польского производства отличного качества. Средняя стоимость 14000 рублей.

Стоит заметить, что в комплектацию новых фонарей не входит блок ламп со жгутом проводов.

Источник
