Замена маслосъемных колпачков советы профи
Решил заменить маслосъемные колпачки, причиной послужили свечи, а вернее их состояние, также последнее время наблюдался дым при пуске на холодную и жор масла.
Как говорится: глаза боятся, а руки делают)))
Как дальше выяснилось причиной налёта на четвертой свечке стали слетевшие колпачки, причём оба.
Подготовил инструмент
Примерный перечень необходимого.

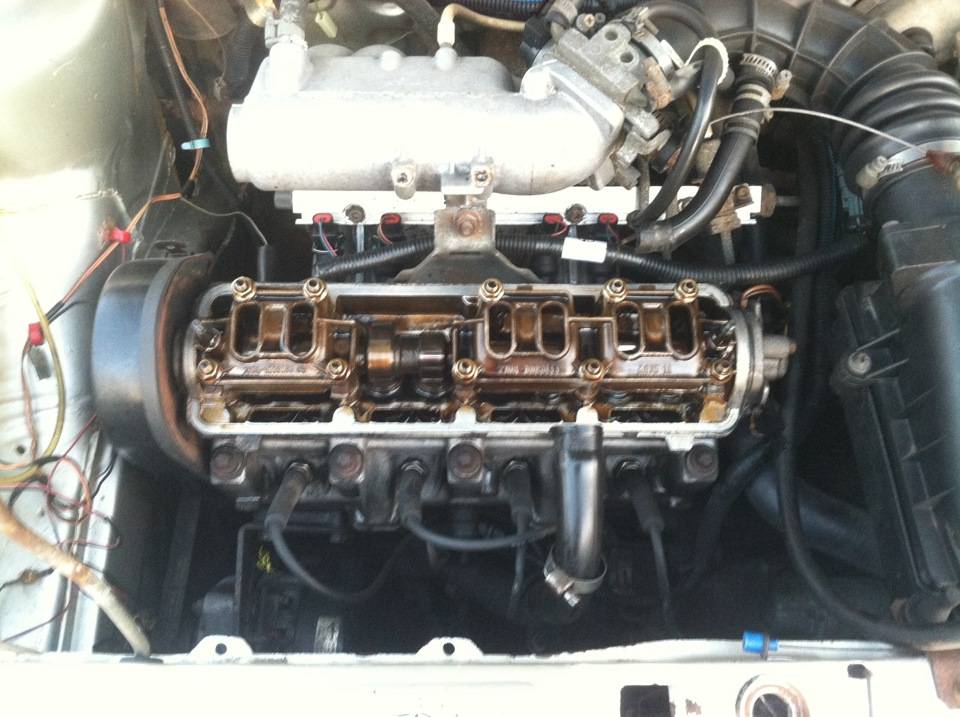

Откручиваем и отсоединяем всё что мешается, снимаем клапанную крышку.

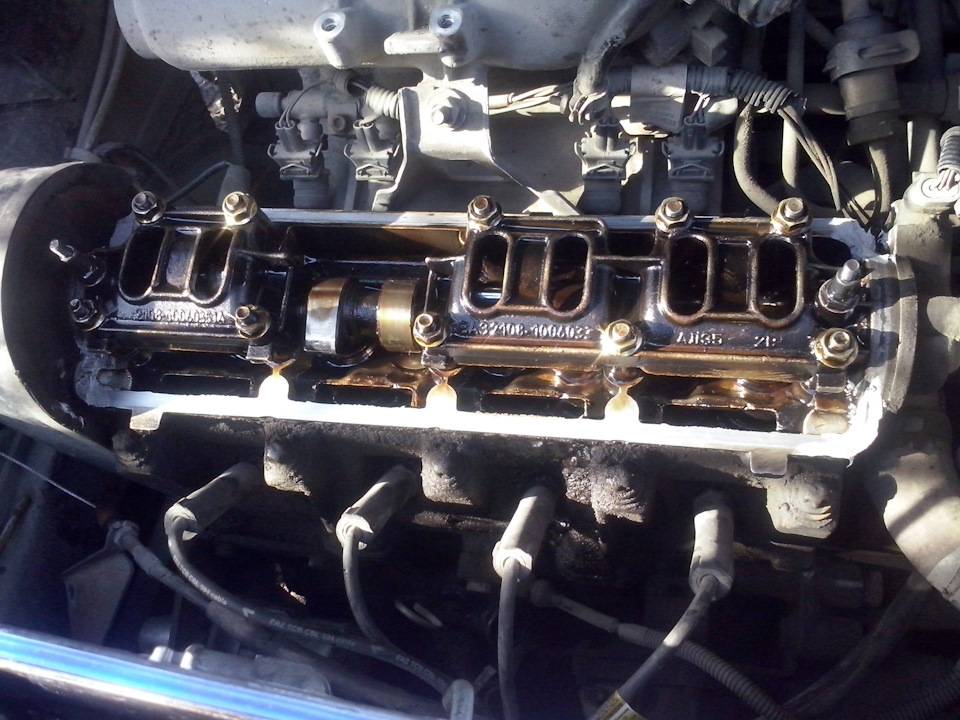

Снимаем шкив распредвала, два корпуса, ну и сам распредвал.
Убираем масло и грязь.
Обеспечиваем доступ к шкиву коленвала и выставляем верхнюю мертвую точку 1 и 4 цилиндра.
Фиксируем нужный нам клапан оловом.
Комплект маслосъемных колпачков TRIALLI из старых запасов.
Втулки для надевания, чтобы не повредить об канавки сухаря. С сальников нужно снять пружинку и макнуть в масло.
Меняем сальники на 1 и 4 цилиндрах.
Надеваем втулки и сами сальники.
Запрессовываем втулкой и одеваем пружинки.
Ставим на своё место толкатели и регулировочные шайбы, главное не перепутать.
Проворачиваем коленчатый вал и проделываем тоже самое со 2 и 3 цилиндром.
Смазываем маслом все трущиеся элементы.
Заодно поменял сальник распредвала, на всякий случай)))
Ставим распредвал, кулачки первого цилиндра должны смотреть в стороны, надеваем сальник и мажем уголки герметикам.
С другой стороны тоже надо смазать герметикам.
Ставим новое колечко крышки, смазав его герметикам.
Устанавливаем корпуса распредвала, заднюю крышку и шкив, не забывая про шпонку.
Ловим метку на маховике
Ставим метку на шкиве, надеваем и натягиваем ремень
Для успокоения души можно проверить зазоры)
Собираем и подключаем всё необходимое для запуска двигателя, после пробуем зависти.
Если всё хорошо.
Ставим и прикручиваем всё остальное…и всё)))
На 4 цилиндре оба колпачка слетели, на остальных, выпускные снялись от руки, а впускные съемником, все колпачки жесткие.
После замены уже было пару утренних запусков и дыма как раньше не наблюдаю), так же выкручивал свечки и тоже всё хорошо. В целом вроде всё неплохо, я думаю, время покажет.
Замена прокладки крышки клапанов на Шевроле Лачетти
Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.
Работа проходит следующим образом:
- Открываем капот и снимаем минусовую клемму с аккумулятора.
Снимаем минусовую клемму.
- Откручиваем пластиковую декоративную накладку.
Пластиковая накладка отмечена стрелочкой.
- Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.
Послабляем хомут и снимаем шланг справа.
Снимаем два шланга слева.
- С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.
Отключаем колодку проводов от датчика положения распредвала.
- Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
- Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.
Проверяем состояние и натяжение приводного ремня.
- Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.
Откручиваем болты крепления крышки ключом на 10.
- Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.
Снимаем крышку головки блока цилиндров.
- Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.
Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.
- Очищаем привалочную плоскость на головке блока и обезжириваем её.
Чистим поверхность головки блока от масла и старого герметика.
- Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.
Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.
- Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.
Наносим немного герметика, как показано на рисунке.
- Надеваем на болты новые уплотнительные кольца.
Устанавливаем новые уплотнительные кольца.
- Устанавливаем крышку на место, устанавливаем болты.
Устанавливаем крышку.
Полезные советы
Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм
Затягиваем болты с усилием 10Нм
Затягиваем болты с усилием 10Нм.
Порядок затяжки болтов.
Придержи панель
Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.
Собираем расходники и инструменты
Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.
Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.
Уплотнители для головок болтов
Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.
Камазовские колечки под болты клапанной крышки.
Выбор герметика
Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.
Герметик Permatex RTV Silicone High-Temp.
Герметик Permatex Ultra Black.
Инструменты
Теперь подберём инструменты:
- Набор ключей и отвёрток.
- Плоскогубцы.
- Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.
Если для замены все готово, можно приступать к работе.
Что такое защита
Конструктивно, защита двигателя 2114 представляет собой металлический кожух, защищающий картер двигателя (по-сути — емкость с маслом) от повреждений при наезде на выступающие твердые предметы (например, крупные камни).
Отсутствие данной защиты, равно и как ее нахождение в неудовлетворительном состоянии, может привести не просто к утечке масла (что является самым благоприятным вариантом), но и к полному разрушению двигателя ввиду его резкого износа.
По этой причине, следует всегда проверять состояние защиты мотора после наезда на препятствия вернувшись домой, а если после столкновения на земле появились подтеки масла — то и сразу после аварии. Если выяснится, что защита сильно деформирована, следует прекратить движение и вызвать эвакуатор.
Располагается защитный кожух в самой нижней точке подкапотного пространства (именно поэтому все манипуляции с ним следует выполнять из ямы для большего удобства), прямо под двигателем. Внешне, как и говорилось, он представляет собой стальной кожух, закрывающий днище картера, а потому найти его будет не сложно.
Как и когда следует менять прокладку
Любая прокладка со временем изнашивается. Это касается абсолютно всех типов уплотнений, используемых в конструкции данного силового агрегата. Прокладка клапанной крышки клапана не исключение. Из-за некачественного материала или несоблюдения технологии установки она может потерять свои свойства и начать пропускать отработанное масло наружу. Определить этот факт несложно, достаточно осмотреть место соединения клапанной крышки и головки блока цилиндров.
Если имеется течь, то на этом месте будет присутствовать масло и множество грязи, налипшей на него при движении. Проникновение воздуха внутрь блока приведет к снижению мощности ДВС. Когда же нужно менять прокладку под клапанной крышкой? Этот вопрос неоднозначный, потому что с материалом за время эксплуатации обычно ничего не происходит, если в предыдущий раз не была нарушена технология ее установки.
Обычно замена данной детали выполняется в следующих случаях:
- Во время осуществления любого вида ремонта ДВС, связанного с поднятием клапанной крышки.
- При выявлении утечки масла, когда прокладка в одном из мест начинает пропускать.
- Во время снятия блока и проведения восстановительных работ.
Как часто надо менять прокладку крышки клапанов
Интенсивность замены прокладки под клапанной крышкой зависит от вида и характера поломок, возникающих в ДВС. По регламенту данная процедура не предусматривается, если только не будет производиться ремонт мотора. Если в двигателе сильно изношена поршневая пара, кольца, гидрокомпенсаторы или нужно выполнять ремонт клапанов, но решили повременить, то вероятность скорой замены достаточно велика. Также необходимость в повторной и последующей заменах обязательно будет возникать, если с мотором есть технические проблемы. Так, например, прокладка клапанной крышки должна будет заменена при каждой процедуре регулировке клапанов, так как аккуратно снять ее не получиться.
Когда и зачем менять прокладку клапанной крышки
Прокладка крышки распредвала механизма газораспределения представляет собой плоское уплотнительное изделие, которое применяется для герметичного присоединения крышки. Металлические поверхности блока и крышки пусть и обладают идеально гладкими контактными буртами, но все-таки между ними обязательно останется щель. Прокладка за счет свой упругой структуры и способности сжиматься, обеспечивает должную герметичность соединения. Прокладки крышки распредвала изготавливаются из разных материалов:
- резина;
- специальный пропитанный картон;
- паронит;
- различные полимерные материалы.
При выборе прокладки важно учитывать температуру, до которой нагревается блок. Она может стать причиной протечки, так как материал при воздействии масляной среды и высокой температуры может размягчиться, из-за чего окажется выдавлена или продавлена насквозь
Важно. Необходимо закручивать винты клапанной крышки равномерно и с одинаковым усилием, чтобы прокладка была сдавлена с равномерным усилием во всех точках контакта с металлическими деталями
Особенности замены прокладки крышки клапанов
Если вы обнаружили, что прокладка крышки пришла в негодность? Из-под нее просачивается отработанное масло? Это явный признак повреждения данного уплотнительного элемента. Пришло время ее заменить, но как это правильно сделать. Стоит озвучить несколько особенностей данного процесса:
- Чтобы новая прокладка плотно легка на место, нужно тщательно удалить все остатки от предыдущего уплотнения.
- При выполнении чистки места прилегания деталей следует использовать неострый и неметаллический предмет, чтобы не поцарапать поверхности на деталях.
- При затягивании винтов нужно действовать правильно, то есть, выполнять данную процедуру равномерно, чтобы резиновая прокладка не была выдавлена наружу.
Следует использовать качественные материалы. Это касается как самой прокладки, так и герметика, который применяется дополнительно для обеспечения герметичности прилегания деталей.
Как поменять прокладку клапанной крышки на ВАЗ 2114: когда это нужно и как это сделать
Любой автолюбитель заботится о том, чтобы его машина находилась в идеальном состоянии. Если имеются какие-либо проблемы с транспортом, то их нужно оперативно устранять. Так, если вы увидели, что между клапанной крышкой и блоком мотора имеется течь, то стоит заподозрить, что прохудилась прокладка крышки.
Такой элемент не имеет глобальной функции в работе системы. Но если возникнут проблемы с прокладкой, то не стоит закрывать на них глаза, не смотря на то, что мотор будет работать исправно.
Замена прокладки клапанной крышки
Неисправная деталь должна быть поменяна, в противном случае из-под нее будет вытекать масло. Этот момент может стать причиной ряда проблем. Так прокладка клапанной крышки ваз 2114 может быть заменена самостоятельно без привлечения специалистов. Некоторые мастера придерживаются мнения, что при каждом снятии крышки требуется менять прокладку. Нужно учитывать этот момент при проведении различных работ.
Что нужно знать о моторе?
Перед тем, как клапанная крышка ваз 2114 будет снята, а прокладка заменена, стоит поговорить об особенностях мотора. Если вы ничего не знаете о конструктивных особенностях, то оптимальным решением будет обратиться к специалистам. Помните о том, что для проведения подобных работ потребуется определенный инструмент.
Устройство ДВС
| № | Номер детали | Наименование запчасти |
| 1 | 2108-1003298 | Гайка |
| 2 | 2108-1003278-01 | Шайба |
| 3 | 2108-1003277-01 | Втулка |
| 3 | 2108-1003277-02 | Втулка |
| 4 | 2108-1003274 | Шпилька крышки |
| 5 | 2111-1003260 | Крышка головки цилиндров |
| 6 | 2108-1003271 | Болт М12х1,25х135 |
| 7 | 2108-1003265 | Шайба |
| 8 | 14328201 | Заглушка 10 чашечная |
| 9 | 14329101 | Заглушка 30 чашечная |
| 10 | 1118-1003011 | Головка блока цилиндров |
| 11 | 2101-1002042 | Втулка |
| 12 | 14329201 | Заглушка 36 чашечная |
| 13 | 10158601 | Заглушка 16 сферическая |
| 14 | 11183-1002011-10 | Блок цилиндров |
| 15 | 14234330 | Болт М10х1,25х65 |
| 16 | 2108-1003284-10 | Кольцо уплотнительное |
| 17 | 2111-1003284 | Кольцо уплотнительное |
| 18 | 2111-1003286 | Болт |
| 19 | 2111-1003288-10 | Заглушка |
| 20 | 10725911 | Гайка М6 низкая |
| 21 | 11197773 | Шайба 6 пружинная коническая |
| 22 | 13541221 | Шпилька М6х22 |
| 23 | 2108-1003270-10 | Прокладка крышки |
| 23 | 2108-1003270-11 | Прокладка крышки головки цилиндров |
| 24 | 21083-1003020-10 | Прокладка головки |
| 24 | 21083-1003020-11 | Прокладка головки |
| 25 | 2112-3855020 | Датчик детонации |
| 25 | 2112-3855020-01 | Датчик детонации |
| 25 | 2112-3855020-02 | Датчик детонации |
| 25 | 2112-3855020-03 | Датчик детонации |
| 26 | 2101-1002040 | Втулка |
В частности автолюбителю нужно чтобы под рукой были такие детали, как:
- трещотка с удлинителем;
- головка на 10;
- отвертка с крестообразной насадкой.
Лада 2115 Blue-Merle › Бортжурнал › Замена прокладки клапанной крышки (part1)
начну свой рассказ о том что вовремя покупки машины с клапанной крышки подтекало масло, в скором времени была произведена замена замена прокладки. после зимы вновь обнаружилась потеря масла… сегодня было принято решение поменять прокладку и за одно произвести чистку фильтрующего элемента в клапанной крышке. Подъезжая в гараж увидел бокс 418 СТО «ДВС» спросил: -сколько стоит замерить компрессию? -какая машина? -15… -а что с ней? -да хз, просто узнать скока там в горшках… что то плоха тянет. -ну подъезжай выкручивай свечи замерим! подъехал такой мой гараж почти за стенкой данного СТО, открыл капот выкрутил свечи ( на редкость чистый изолятор белый как парное молоко…) -газ в пол и крути стартер -жжжжж жжжжж жж жж ж жж жж ж -харош… -крути… жжжжжжж жж ж жж ж жж ж -11,5 (2 целиндр), крути . -жжжжжж емае мозг какого куя эта «прокладка» жмет на газ? мы же не заведемся? -мозг… а ХЗ наверно компрессию мерит… -харош 12.0 (3 целиндр), крути -жжжжжж жж жжж жжжжжжжжж -стой… 11,5 крути… -жжжжжжжжжжжжжжжжжжжж жжж жж ж ж -стой 12,0 (4 целиндр), давай еще раз в первом, крути. -жжжжжжж ж жж ж жж жж жж ж жж ж -стой 12,0 (в 1вом) ну а что за проблема то все нормально… посмотри сцепление возможно оно мозг парит и прокручивает на высоких оборотах. -спасибо (пожал руку) поехал менять прокладку.
Замена прокладки и так потребуется нам 1)прокладка клап. крышки 1 шт. 2)резиновые уплотнители 2 шт. 3) герметик (по желанию) я выбрал 1 из 3х моделей а) «хорс» прозрачный на обороте написано «не рекомендуется применять в местах взаимодействующих с бензином» ЕмаЕ какого Х он тогда автомобильный авто на 10% (наверно) состоит из бензина, и нефте продуктов. б) хз какй то белый на работе ВГО … на обороте опять же использовать в воздушных средах… г) ABRD Красный написано професионал юсе, ничего по русски на обороте нету… все по англ…
Меняем прокладку клапанной крышки на ВАЗ-2114 своими руками: выбор и замена (видео внутри)
Даже начинающий автомобилист, который только купил ВАЗ-2114, пытается постигнуть искусство самостоятельного ремонта автомобиля. Замена прокладки клапанной крышки – это первый этап обучения ремонта двигателя. Этот процесс не сложный и потребует 20-30 минут времени.
Ниже представлено подробное видео о замене клапанной крышки на ВАЗ-2114
Конструктивные особенности двигателя на ВАЗ-2114
Процесс замены прокладки клапанной крышки
Перед тем, как непосредственно перейти к процессу, необходимо знать некоторые конструктивные элементы двигателя ВАЗ-2114.
Итак, для начала разберем, с чего состоит двигатель:
Схема-устройство компонентов ДВС
Теперь, когда известны все элементы, можно приступить непосредственно к процессу замены.
Процесс замены клапанной крышки

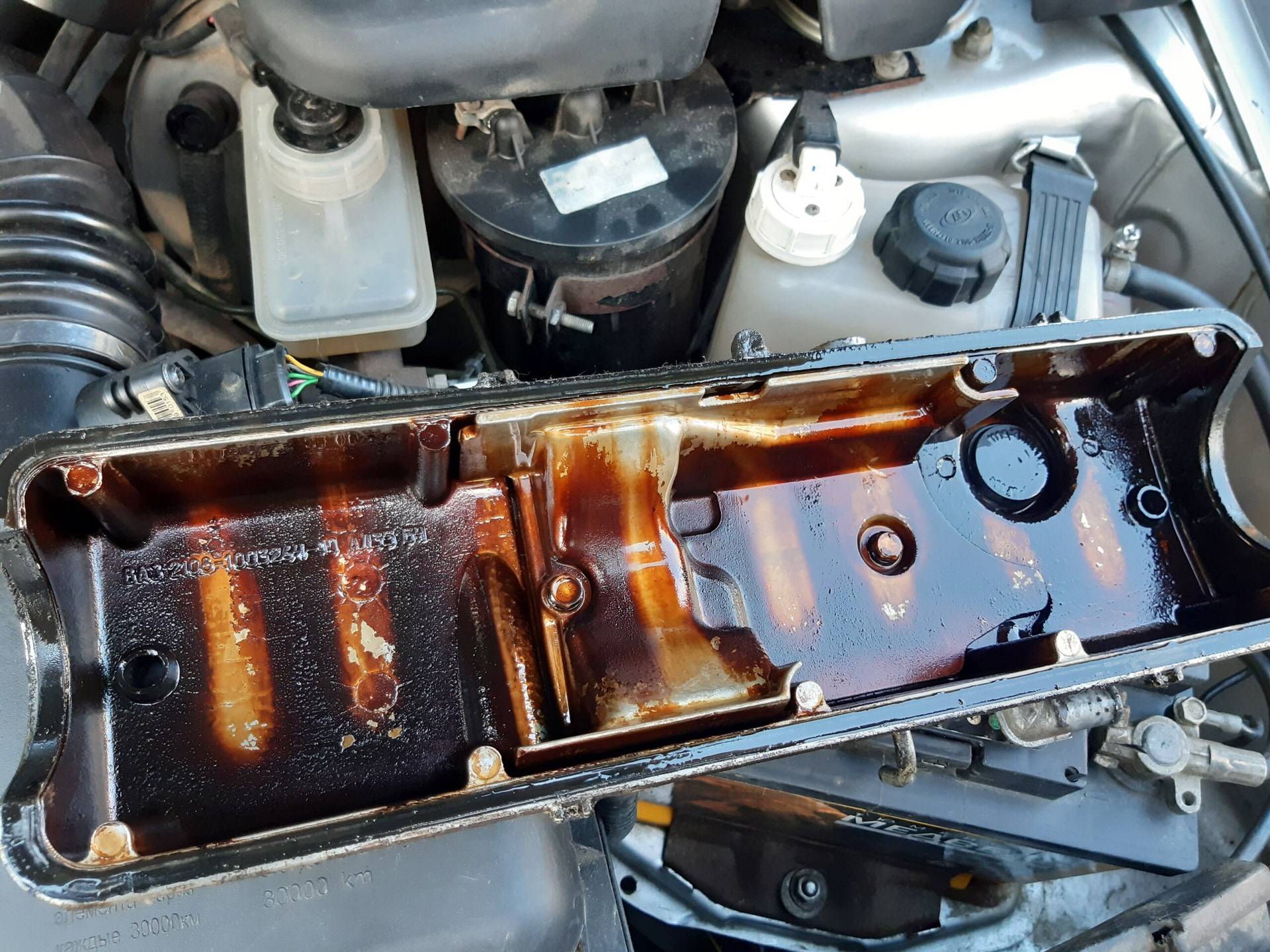

Клапанная крышка, демонтированная с двигателя ВАЗ-2114
Итак, для того чтобы заменить прокладку клапанной крышки на автомобиле, потребуется определенный инструментарий. Что же конкретно необходимо? Рассмотрим, этот вопрос: трещотка с удлинителем, головка на 10, отвертка с крестообразной насадкой.
Теперь, когда все готово, покупаем новую прокладку из списка, рекомендованного ниже, и можем приступить к работе.
Не забываем и о новом герметике.
Рассмотрим, последовательный этап выполнения операций по замене:
- Ослабляем хомуты и демонтируем шланги показанные ниже.
Показано, какие шланги необходимо демонтировать

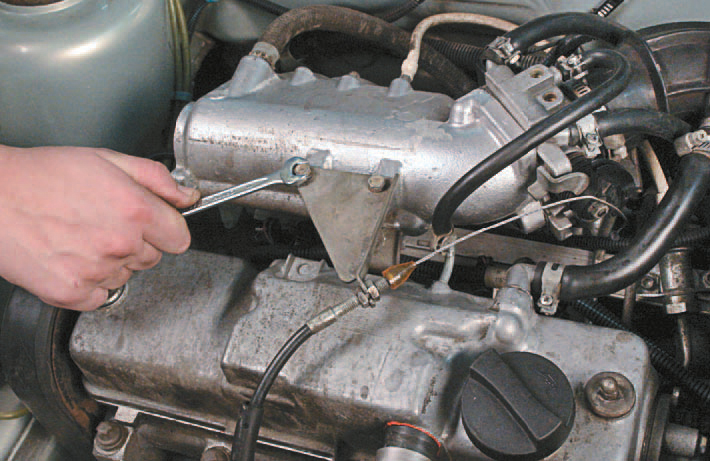

Снимаем стопорною пластину и демонтируем трос газа
Процесс демонтажа кронштейна троса акселератора
Откручиваем крепежные болты клапанной крышки
Когда гайки откручены, необходимо снять уплотнители
Тянем крышку на верх
В процессе мойки сеток
Сажаем прокладку на герметик
Выбор прокладки
К выбору прокладки необходимо подходить тщательно. Так, некачественное резиновое изделие должно обладать хорошими химическими и технико-физическими качествами. Итак, рассмотрим возможные варианты приобретения прокладки клапанной крышки на ВАЗ-2114.
Аналоги (производители)
Прокладка клапанной крышки производства Goetze
Конечно, производитель и многие автомобильные эксперты рекомендуют устанавливать оригинальную прокладку клапанной крышки, но, как показывает практика, зачастую заменители имеют выше качество, а также срок службы намного дольше.
Итак, рассмотрим, какие аналоги оригинальной детали рекомендованы для установки на автомобиль:
| Наименование производителя | Каталожный номер | Стоимость в рублях |
|---|---|---|
| Glaser | X08964-00 | 300 |
| Goetze | 50-025881-00 | 750 |
| Ajusa | 56021200 | 1000 |
| Trialli | GZ 101 7022 | 1500 |
Прокладка клапанной крышки производства Elring
Причины выхода из строя прокладки
Когда все процессы разобраны и с выбором прокладки клапанной крышки решено, необходимо рассмотреть причины выхода из строя этого элемента:
- Износ . Пожалуй, самая распространенная причина, поскольку в процессе использования этот элемент имеет свойства трескаться, потому что на него постоянно воздействует горячее масло.
- Растяжка . Постоянно высокая температура негативно влияет на резиновое изделие, которое теряет свои физические свойства и растягивается, что влечет за собой неплотное соединение и пропускание смазочной жидкости.
- Масляные ручьи . Возникают вследствие пробоя прокладки. Обычно это случается после сильного перегрева двигателя.
Последствия несвоевременной замены
Грязная клапанная крышка и фильтрующие элементы
Последствий не так много, но они довольно веские, чтобы вовремя поменять прокладку. Во-первых, это связано непосредственно с вытеканием масла, при этом уменьшается объем в двигателе. Пусть незначительная потеря, но как раз ее может хватить для того, чтобы внутренние детали силового агрегата изнашивались быстрее.
Во-вторых, под клапанную крышку постоянно попадает воздух, который может повлиять на качество воздушно-топливной смеси и двигатель начнет «кушать» достаточное количество топлива.
В-третьих, через образовавшиеся щели могут попадать грязь и сторонние предметы, а также вода в зимний и дождливый период. Это может негативно сказаться на работе силового агрегата, головки блока цилиндров и других элементов, а также повлиять на работоспособность всей системы в целом.
В-четвертых, вытекшее масло загрязняет наружную часть блока, на который цепляется грязь. Она может также повлиять на работу силового агрегата и других элементов.
Как поменять головку блока цилиндров на ВАЗ 2114 своими руками
В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.
В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.
За что отвечает головка блока цилиндров?
Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.
Когда пора менять головку блока
Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.
Новая прокладка
Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.
Этапы работы
Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.
Процесс
- Первым делом нужно отсоединить минусовые АКБ.
- Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
- Затем нужно слить тосол.
- Снижаем давление топлива.
- Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
- Демонтируем крышку ГБЦ.
- Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница. Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
- Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
- Убираем крышку.
- Снимаем ремень газораспределительного механизма.
- В обязательном порядке необходимо провести фиксацию валов от прокручивания.
- Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
- Убираем шкив с распредвала.
- Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
- Выкручиваем оставшиеся болты и снимаем ее.
- Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке. Порядок в котором должно проходить ослабление болтов
- Потом полностью выкручиваем болты и вынимаем их с шайбами.
- Полностью снимаем головку.
- В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
- Снимаем полностью ГБЦ.
- Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
- После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
- В первую очередь ставим новую прокладку.
- Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
- Вставляем болты.
- Начинаем их затяжку с помощью динамометрического ключа.
- Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов. Порядок затяжки
- Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
- После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.
Видео «Замена прокладки»
В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.
AvtoZam.com
Основные рекомендации
Несмотря на простоту процесса, работа не всегда проходит гладко. Но этого легко избежать. Главное – выполнить несколько простых советов:
- Покупайте только качественные прокладки (желательно оригинал);
- обязательно протирайте края деталей от имеющегося масла;
- промойте крышку (сделать это можно в обычно скипидаре);
- постарайтесь как можно пристальнее вычистить паз под прокладкой;
- после установки резинового изделия обязательно нанесите немного герметика на места стыков. При этом максимальный слой не должен превышать 2-3 мм;
- по завершении замены проверьте уровень масла в силовом узле (при необходимости делайте доливку);
- запустите мотор и убедитесь в качестве выполненной работы (масло не должно выдавливать из-под прокладки). Еще один осмотр сделайте после первой поездки.
Вам под силу любая работа. Главное – четко соблюдать инструкции, быть внимательным и никогда не торопиться при ремонте авто. Удачи на дорогах и конечно же без поломок.
Топливная система
Она состоит из многих составляющих: бензонасос, регулятор давления топлива, топливный фильтр, топливопровод, форсунки и рампа, благодаря которым горючее попадает в двигатель. Рампа – планка, на которой размещены форсунки и регулятор давления топлива, крепится двумя болтами к впускной трубе. Форсунки закреплены на топливной рампе, ее функция – подача горючего в двигатель. Форсунка – электромагнитный клапан, который открывается и распыляет тонкой струйкой под давлением топливо после того, как на него подается соответствующий импульс с ЭБУ. При соприкосновении с нагревателями топливо испаряется и подается через штифт иглы в камеру сгорания.
Источник
Самостоятельная замена прокладки клапанной крышки ДВС
Если не говорить о конкретной модели автомобиля, то меняется прокладка следующим образом.
Первым делом отсоединяю все шланги и патрубки, которые присоединены непосредственно к клапанной крышке. Далее – откручиваю тросик привода педали газа. Затем отворачиваю болты и снимаю крышку. Затем снимаю старую прокладку.
Чтобы уплотнительный элемент работал эффективно и в будущем не было течей, важно тщательно очистить плоскости от масла. Также нужно тщательно обезжирить обе поверхности – и крышку, и ГБЦ. Для обезжиривания подойдет бензин или жидкость для очистки карбюраторов
Для обезжиривания подойдет бензин или жидкость для очистки карбюраторов.
Далее можно устанавливать крышку на ГБЦ и затягивать болты
Здесь лучше использовать динамометрический ключ – важно не перетянуть
