Замена клапанов ваз 2114 8 клапанов

Как работает двигатель при неправильно отрегулированных клапанах

Рабочая температура мотора высокая, а при нагреве металл расширяется. Если регулировка не соответствует заводским показателям, ухудшается работа движка и наблюдаются следующие проблемы:

1. Впускной клапан не возвращается на свое место.
2. В образовавшуюся щель выбрасывается топливная смесь.
3. Выпускной клинкет не охлаждается, поэтому быстрее приходит в негодность из-за неполного прилегания к блоку.
4. Компрессия не соответствует нормальным значениям, соответственно, уменьшается мощность, и узел значительно теряет ресурс.

Если зазор увеличивается, открытие впускных затворов происходит позже, следовательно, рабочая смесь не попадает в нужном количестве. Мотор начинает плохо работать, появляются стуки.

Зачастую ситуация сопровождается запаздыванием выпускных клинкетов, и отработанные газы не полностью «уходят» из цилиндров.

При неправильной регулировке силовой агрегат работает шумно, повышается износ деталей, пропадает мощность. Решение проблемы не откладывается «на потом»: двигатель может выйти из строя в любой момент.

Проверка и ремонт головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113

Головку цилиндров следует хорошо отчистить от нагара с поверхностей камер сгорания и выпускных клапанов. Из масляных каналов также удалите остатки масла.

На шейках и опорах распредвала и в отверстиях, где расположены толкатели клапанов лада самара 2 не сколов и повреждений.

Для уверенности проверьте, не попадает ли тосол в масляные каналы, для этого необходимо закупорить все отверстия циркуляции охлаждающей жидкости. С помощью наноса, под давлением 0,5 МПа закачать воду в рубашку циркуляции охлаждающей жидкости, при этом в течение 3-х минут не должно быть и намека, об утечки воды из охлаждающей рубашки.

При проверке герметичности головки цилиндра с помощью сжатого воздуха, также необходимо заглушить все рубашки циркуляции охлаждающей жидкости специальными заглушками. Подбери резервуар, подогрейте в нем воду от 60 до 80 градусов и погрузите головку в резервуар с водой. По истечении 5-ти минут, нагнетайте внутрь головки воздух при помощи наноса. Давление воздуха должно быть в пределах от 0,15 до 0,2 МПа. На протяжении 2 минут на поверхности воды не должны образовываться пузырьки.

Седла клапанов: I — новое седло; II — седло после ремонта; а — седло впускного клапана; b — седло выпускного клапана

Седла клапанов.

Шлифовка седел, возможна, в случае если на фасках образовались небольшие царапины или повреждения.

Порядок шлифовки фасок седел.

– перед началом фрезерования необходимо вставить стержень во втулку клапана ваз 2113, ваз 2114, ваз 2115. Для седел выпускного и впускного клапана используются разные фрезы. Сначала профрезеруйте фаску 15°

– затем профрезеруйте фаску 20

– прошлифуйте фаску 45°, соблюдая диаметры 34 и 30,5 миллиметра. Шлифовка фасок производится каноническими кругами.

Только после того как шлифовальный контур установлен на фаске, можно включать машинку. После окончания шлифовки следует промыть и продуть фаски сжатым воздухом.

Направляющие втулки клапанов.

Для того чтобы проверить зазор между стрежнями и втулками необходимо измерить диаметр стержня и отверстие втулки.

Зазор для выпускных втулок клапанов составляет от 0,022 до 0,055 миллиметра, для выпускных втулок клапанов составляет от 0,029 до 0,062 миллиметра. Допустимый максимальный зазор составляет 0,3 миллиметра

Выпрессовка направляющих втулок

Если зазор превышает 0,3 миллиметра, необходимо заменить клапан ваз 2113, в случае если зазор не устранен, необходимо заменить втулку. Чтобы заменить втулку пользуйтесь отправкой для запрессовки и выпрессовки втулки.

Запрессуйте направляющие втулки с надетым стопорным кольцом до упора его в тело головки цилиндров.

После того как втулка запрессована, прошлифуйте седла клапанов.

Сальники клапанов всегда устанавливайте новые ваз 2114, ваз 2115, ваз 2113, лада самара 2. Установка сальников клапанов производится при помощи специальной отправки.

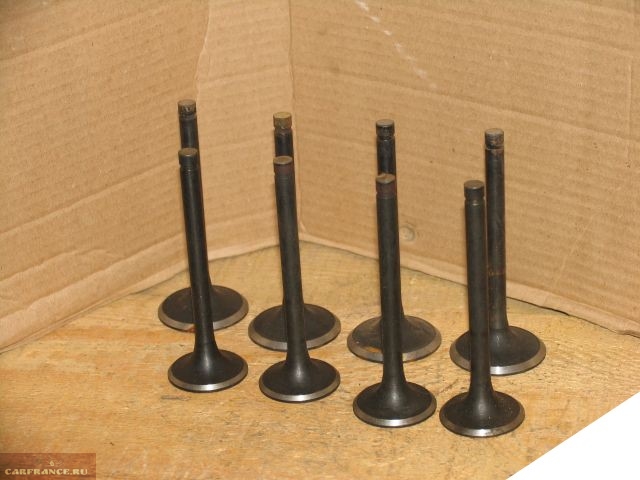

Клапаны.

Осмотрите клапан, если стержень не поврежден и на поверхности тарелки нет трещин, то клапан можно использовать заново.

Предельные размеры при шлифовании фасок клапанов: I — впускного клапана; II — выпускного клапана

Если на клапане имеются мелкие царапины, то клапан можно отшлифовать.

Основные данные для проверки наружной пружины клапана

Основные данные для проверки внутренней пружины клапана

Пружины.

Для того чтобы проверить деформацию пружин используйте нагрузки

Толкатели клапанов.

При отсутствии на толкателях царапин, их можно использовать повторно, в противном случае замените толкатели новыми.

Болт крепления головки цилиндров

Длина болтов не должна быть более 13,55 сантиметров, если длина превышает указные размеры, следует заменить их новыми.

Регулировочные шайбы.

Регулировочные шайбы разрешено устанавливать на головку цилиндров лада самара 2, ваз 2115, ваз 2114, ваз 2113, в случае если на них не обнаружено износа, царапин.

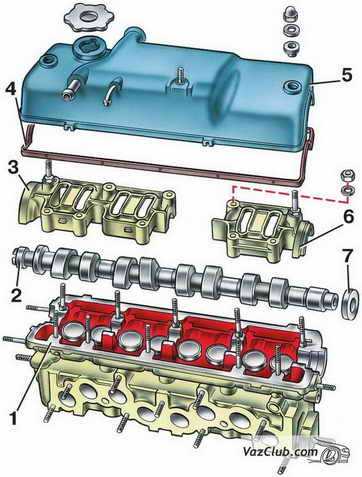

Головка цилиндров двигателя Ваз 2114, Ваз 2115, Ваз 2113

Особенности устройства головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113

Регулировка зазоров в механизме привода клапанов Ваз 2114, Ваз 2115, Ваз 2113

Снятие и установка головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113

Разборка головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113

Проверка и ремонт головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113

Системы и устройство двигателя Ваз 2113, Ваз 2114, Ваз 2115

Эксплуатация систем двигателя автомобиля лада 2115. Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров.

Подготовительные работы перед заменой клапанов

Изучение инструкций, просмотр видео в Интернет, посещение тематических форумов, приобретение понимания порядка действий.

Подбор инструментов, запасных частей, материалов, измерительных приборов, приспособлений.

Для работы понадобятся:

• Наборы гаечных ключей различных типов (рожковые, накидные, головки, вороток с трещоткой).

• Отвертки плоская, крестообразная.
• Молоток, металлическая трубка длиной 15 см. внутренним диаметром 15 мм.

• Домкрат (случай отсутствия смотровой ямы).

• Компрессометр.
• Набор клапанных регулировочных шайб.
• Набор щупов для измерения зазоров.

• Приспособление для отжима клапана.

• Длинный пинцет.
• Электрическая дрель с возможностью регулировки оборотов, реверсом.

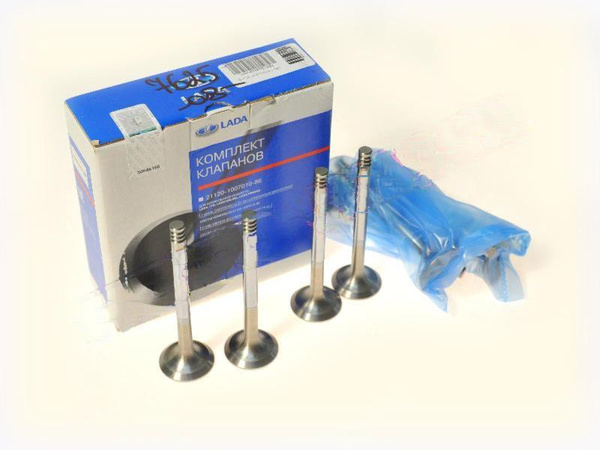

• Комплект новых впускных, выпускных клапанов.
• Седла, сальники, направляющие, колпачки маслосъемные.
• Съемник сальников.

• Штангенциркуль (микрометр).

• Моторное масло.
• Паста (порошок, разводится маслом) для притирки клапанов.
• Ветошь.

Процесс замены

Как заменить клапана на ВАЗ 2114 своими руками? Приступая к процессу замены, дождитесь, чтобы двигатель был холодный — так будет меньше шансов сорвать болты.

Замена проходит в определенной последовательности:

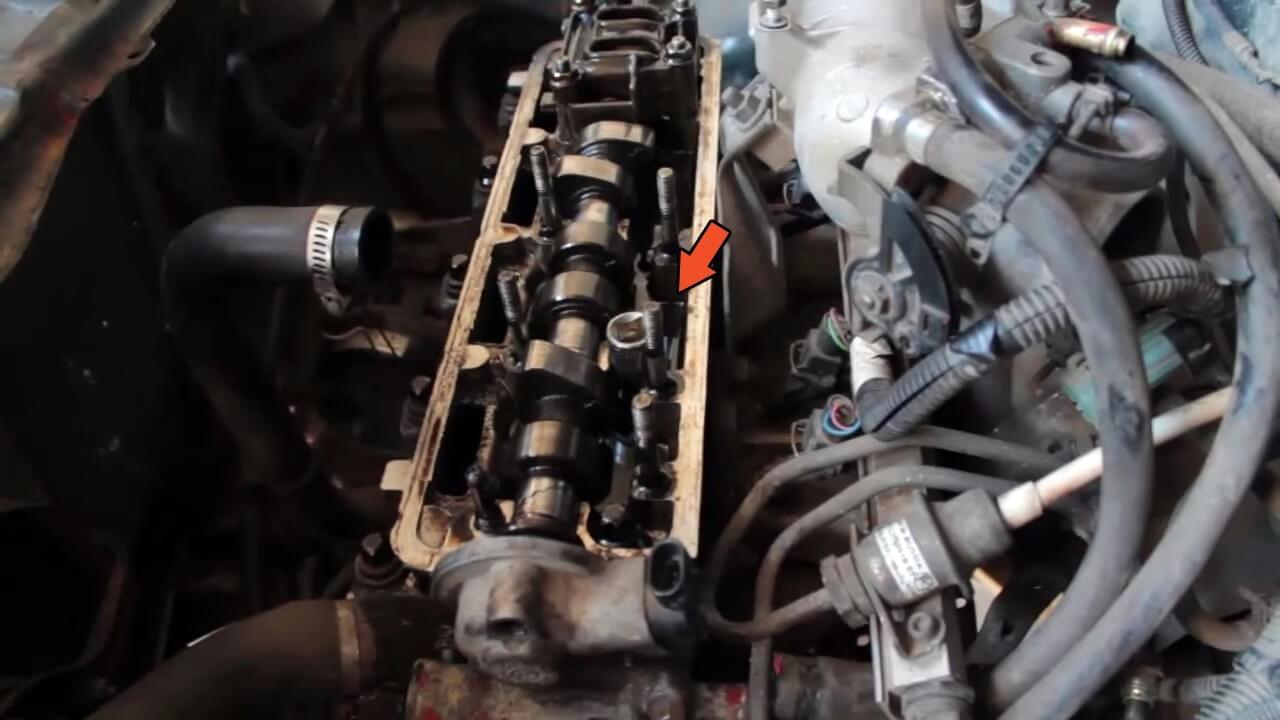

1. В первую очередь снимаем защитный кожух с газораспределительного механизма.
2. Выставляем механизм по меткам и начинаем его разбор. Снимаем натяжитель и ремень ГРМ.
3. Аккуратно убираем шестерню распределительного вала со шкива. Если снять вручную его не получается, можно опираясь небольшой монтажкой или отверткой подтолкнуть.
4. Откручиваем крепеж крышки клапанного отсека газораспределительного механизма. Под ней будут 10 крепежных болтов головки блока цилиндров. В зависимости от года выпуска автомобиля они могут быть под шестигранник или головку ТОРКС. Откручиваем их и снимаем головку.
5. Демонтируем распределительный вал.

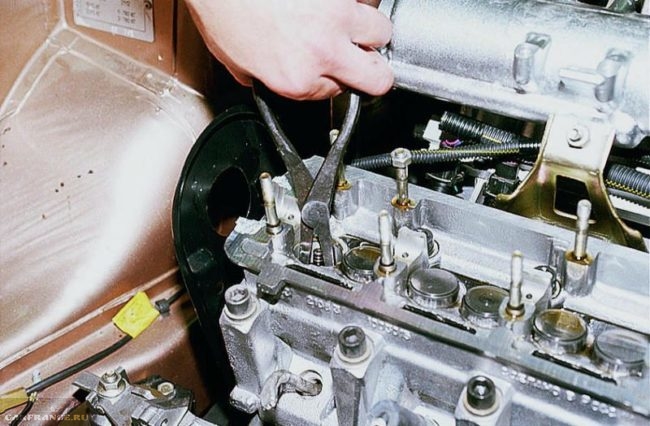

6. После снимаем сальники, используя для этого съемник.
7. Специальным приспособлением рассухариваем клапан.

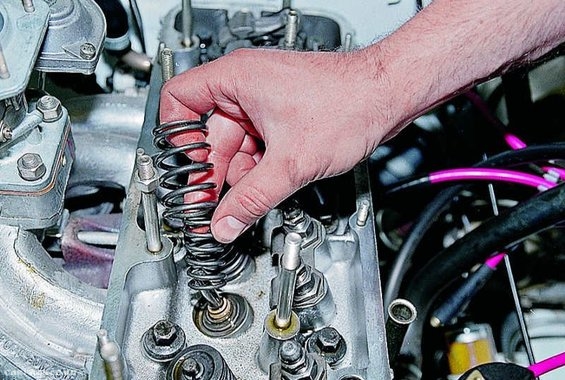

8. Снимаем тарелочки и пружинки.

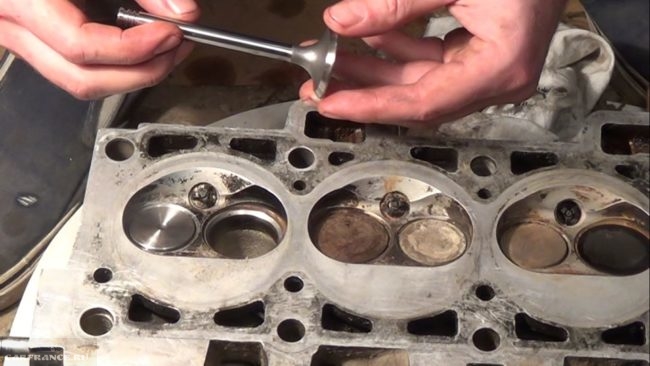

9. Теперь мы можем извлечь клапана из своих посадочных мест. На этом процедура демонтажа заканчивается и можно приступить к установке, но перед этим желательно отмыть головку от грязи и нагара.
10. Установка начинается с притирки, для этого нам необходимо смазать новые клапана притирочной смазкой, протереть шток маслом и установить запчасть на место. Далее надеваем шланг на сверло, а другую его часть на шток и на маленькой скорости дрели начинаем притирать, придерживая его пальцем. Не стоит тереть долго, достаточно 15-20 секунд на каждый.
11. Устанавливаем клапан без маслосъемных колпачков и проливаем их, используем для этого, например, ацетон. Далее ждем несколько минут и смотрим, стали они мокреть или нет. Если он сухой, значит клапан притерт правильно.

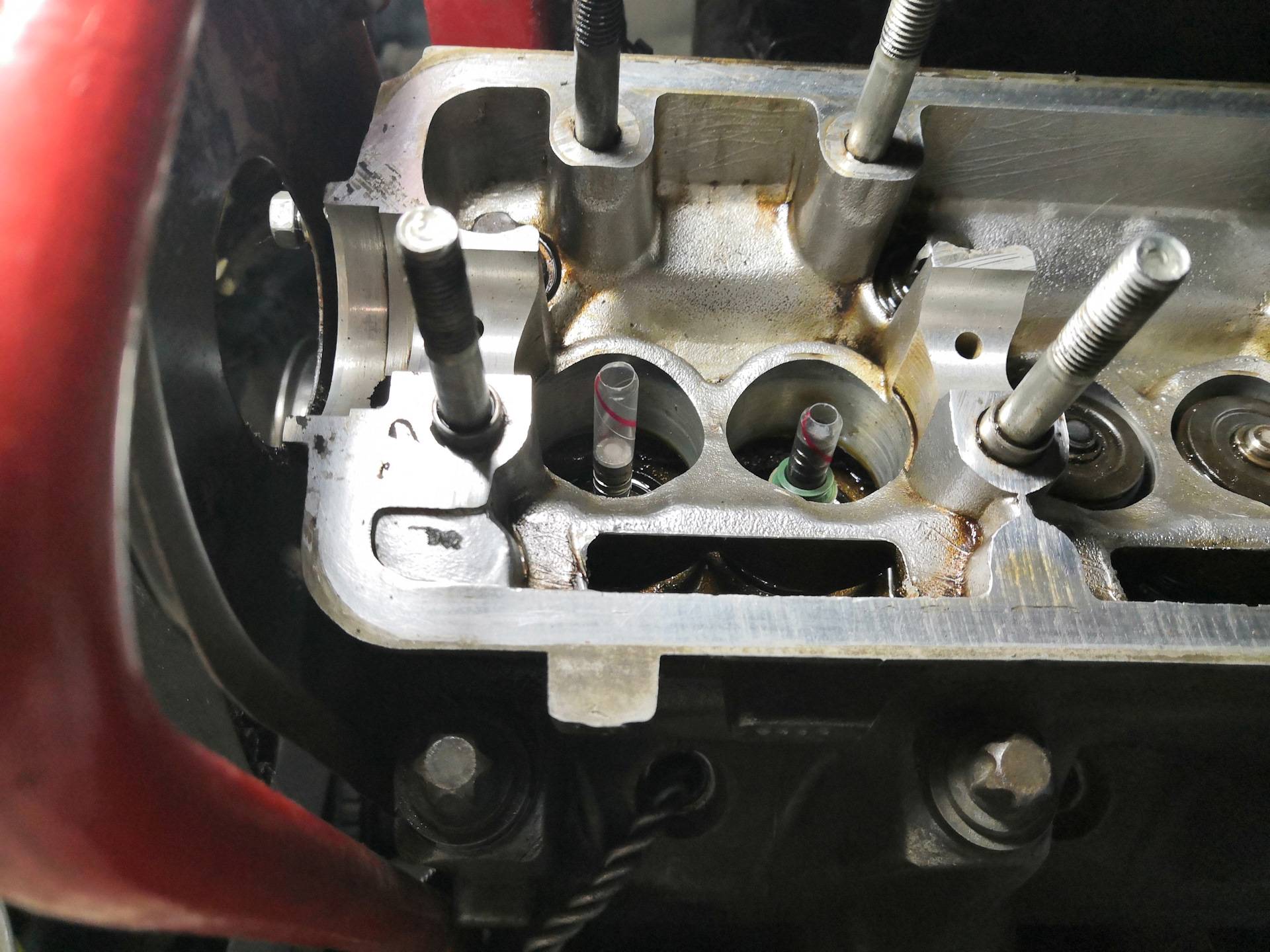

12. После нужно установить новые направляющие, маслосъемные колпачки и заменить седла клапанов. Когда все сделано можно приступать к сборке головки блока цилиндров в обратном порядке.

Производя замену клапанов ВАЗ 2114 своими руками, стоит подойти к процессу внимательно. Любая пыль может испортить всю вашу работу, а обнаружится это только после полной сборки. Сама замена прогоревших клапанов процесс не трудоемкий, им можно заниматься и без специальных знаний, самое главное следовать инструкции и пользоваться подходящим инструментом, которая представлена в статье. Это поможет вам сэкономить почти половину средств от бюджета, требуемого для ремонта.

Помните, что подходить к выбору запчастей нужно очень серьезно, так как из-за плохого качества изделия можно вернуться к ремонту уже через пару месяцев.

Многие автомобилисты сталкивались с тем, что приходило время менять клапана на 8-клапанном двигателе ВАЗ-2114. Это, обычно, связано с тем, что последние прогорали и появлялись проблемы в работе главного силового агрегата. Процесс замены достаточно сложный и потребует большого количества инструментов и времени.

Симптомы прогоревшего клапана

Главный признак прогоревшей клапана — отчетливая тройная конструкция двигателя на всех режимах работы. Также значительно снижается мощность и увеличивается расход топлива. Симптомы неисправности аналогичны другим проблемам с двигателем, и их легко спутать со следующими:

1. Изношены поршневые кольца и потеря компрессии в цилиндрах.
2. Обрыв высоковольтных кабелей и свечей зажигания.
3. Сломанные форсунки и неисправности топливной системы.

Для точной диагностики неисправности исключите все вышеперечисленные варианты в следующем порядке:

1. Функциональная проверка свечи зажигания выполняется при работающем двигателе на холостом ходу путем последовательного отсоединения колпачков каждой свечи зажигания. При снятии внимательно следите за реакцией двигателя и стабильностью его работы. Если двигатель начинает работать хуже, клапаны в цилиндре целы. Если характер работы не изменился, скорее всего, неисправный цилиндр найден.

2. На неисправном цилиндре заменить свечу зажигания на исправную, проверить высоковольтный кабель и катушку зажигания. После запуска двигателя становится понятно, произошла ли неисправность в системе зажигания или требуется дальнейшая диагностика.

3. Если при замене неисправных деталей системы зажигания двигатель продолжает работать втрое, причиной неисправности может быть прогорание клапанов или неисправности в поршневом узле в виде заклинивших или изношенных колец. Обе неисправности приводят к низкой компрессии в проблемном цилиндре, но измерив ее, не получится выяснить, какая из двух неисправностей произошла. Для этого запустите следующую дополнительную диагностику:

• После измерения компрессии через отверстие для свечи зажигания в неисправный цилиндр заливается несколько мл моторного масла и проводится второе измерение. Если компрессия увеличилась, проблема в кольцах, если нет, то сгорел клапан;
• Свеча зажигания проверяется на проблемном цилиндре. Когда клапан сгорит, он будет полностью сухим и свободным от масляных отложений. Если неисправность связана с поршневым узлом, свеча зажигания будет покрыта маслом, и при работающем двигателе из снятого сапуна будет виден синий дым.

Определение износа

Характер работы пары «клапанный стержень — втулка» обуславливает повышенный износ внутренней поверхности последней. Заметен он становится при длительном пробеге автомобиля (около 150 тыс. км.). В то же время использование масел низкого качества может существенно ускорить выработку ресурса втулок. Поэтому всегда перед их заменой желательно определить степень износа. Для этого есть два метода:

• С использованием микрометра в паре с нутромером. С помощью этих инструментов у втулки измеряется минимальное значение внутреннего диаметра, а также максимальный диаметр зоны хода клапанного стержня. Разность между полученными диаметрами и даст нам ширину искомого зазора. При проведении измерений не нужно забывать о конусном и бочкообразном характере износа стержня, а также о том, что с высотой у втулки меняется диаметр. Все поверхности перед началом замеров необходимо хорошо очистить от пыли и грязи.

  Набор из Нутромера и микрометра для определения износа втулок

• С использованием индикатора часового типа со специальной стойкой (микрометрический нутромер или нутромер индикаторного типа). Если полученное значение зазора выходит за обозначенные в мануале пределы, то берётся новый клапан и повторяется процедура замеров. Если же и во втором случае зазор вышел за рамки допустимого, значит, запчасти идут под замену.

  Нутромер с индикатором часового типа для измерения зазоров между втулкой и клапаном

Как поменять головку блока цилиндров на ВАЗ 2114 своими руками

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Процесс

1. Первым делом нужно отсоединить минусовые АКБ.
2. Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
3. Затем нужно слить тосол.
4. Снижаем давление топлива.
5. Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
6. Демонтируем крышку ГБЦ.
7. Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница. Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
8. Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
9. Убираем крышку.
10. Снимаем ремень газораспределительного механизма.
11. В обязательном порядке необходимо провести фиксацию валов от прокручивания.
12. Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
13. Убираем шкив с распредвала.
14. Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
15. Выкручиваем оставшиеся болты и снимаем ее.
16. Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке. Порядок в котором должно проходить ослабление болтов
17. Потом полностью выкручиваем болты и вынимаем их с шайбами.
18. Полностью снимаем головку.
19. В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
20. Снимаем полностью ГБЦ.
21. Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
22. После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
23. В первую очередь ставим новую прокладку.
24. Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
25. Вставляем болты.
26. Начинаем их затяжку с помощью динамометрического ключа.
27. Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов. Порядок затяжки
28. Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
29. После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

AvtoZam.com

Диагностика неисправности

Перед началом работы логично убедиться в целесообразности данного мероприятия, инициируемого следующими причинами:

• Пришло время выполнения периодической проверки, регулировки, замены деталей, узлов. Определяется пробегом (15000 – 30000 км), условиями эксплуатации автомобиля.
• Появление характерных симптомов повреждения, возникновение поломок.

Основными признаками, сигнализирующими водителю о насущности обратить внимание на клапана, являются:

• заметная потеря мощности двигателя;
• “троение” мотора, проявляющееся при работе на различных нагрузках (один, несколько цилиндров сбоят, в камере сгорания смесь не воспламеняется, загорается с задержкой, израсходуется не полностью, возникает явление детонации);
• заметное увеличение расхода топлива;
• автомашина двигается рывками, “плавают” обороты холостого хода;
• появление нагара, копоти на свечах зажигания;
• посторонние стуки, шумы в моторном отсеке.

Подобные симптомы характерны для разных видов нарушений функционирования авто. Двигатель – не авторучка. Беспричинная разборка, сборка – длительное, хлопотное мероприятие. Предварительно следует убедиться в его необходимости.

Определение неработающего цилиндра

При возникновении нестабильного поведения двигателя необходимо попытаться локализовать причину, продвигаясь от простых проверок к сложным диагностическим методам обследования. Следует предварительно убедиться в исправности стартера, полном заряде аккумуляторной батареи.

1. Завести мотор, оставить на холостых оборотах.
2. Поднять капот.
3. Снять колпачок свечи первого цилиндра. Мотор заглох – цилиндр исправен, изменения не произошли – требуется вмешательство. Таким образом пройтись по остальным цилиндрам.
4. На забракованных цилиндрах поменять свечи, высоковольтные провода. Повторить тестирование. Неизменность ситуации указывает на поиск поломки внутри двигателя.

Наличие искры, топлива

Проверить поступление искры. На двигателе, оборудованном инжектором, отключить разъем подачи питания форсунок

Поочередно выкручивать свечи, прислонять корпусом на массу автомашины, запускать стартер, смотреть, соблюдая меры предосторожности. Удобнее совершать данные действия вдвоем (один находится под капотом, другой – в салоне).
Убедиться в поступлении топлива

На холодном моторе подключить форсунки, отключить разъем управления модулем зажигания. Вывернуть свечи. Стартером прокручивать двигатель в течение семи – десяти секунд. Резьба свечных посадочных мест залита топливом – норма. Сухие отверстия – проблемы с подачей горючего. Возникают вопросы к топливной системе, электронному блоку управления.

Компрессионный метод испытаний

Поиск виновника продолжается путем измерения давления в цилиндрах при максимальном сжатии. Компрессометр вставляется вместо свечи. Поршень устанавливается в верхнюю мертвую точку (специальная метка шестерни распределительного вала совмещается с отметкой на головке блока). Создается избыточное давление в верхней части цилиндра. Нормальное значение по прибору должно находиться в пределах 11 – 13кг/см3. Допустимое значение указывает завод – изготовитель в технической документации на автомобиль. Заниженная компрессия – отсутствие герметичности камеры сгорания.

• Кольца на поршне стерлись.
• Клапана неплотно прилегают.
• Разрушена прокладка головки блока цилиндров.
• Трещины блока, ГБЦ.

Залить на поршень немного чистого моторного масла (20 – 30мл), используемого для данного двигателя. Повторить измерение. Показатель улучшился – предстоит ремонт, замена поршневой группы. Положение не изменилось – вероятно, прогорели клапана. Не исключается замена клапанов, колец одновременно. Пора делать вскрытие двигателя.

Определить цилиндр с наименьшей компрессией возможно от руки. Поочередно оставляя свечу в испытуемой камере сгорания, остальные извлекая, прокручивать рукой коленчатый вал. Вариант применения минимального усилия укажет на подозрительный объект. Способ безопасный, простой.

Процесс регулировки

После остывания двигателя и подготовки запчастей и инструментов можно приступать к работе. Инструкция с пошаговым объяснением упростит работу:

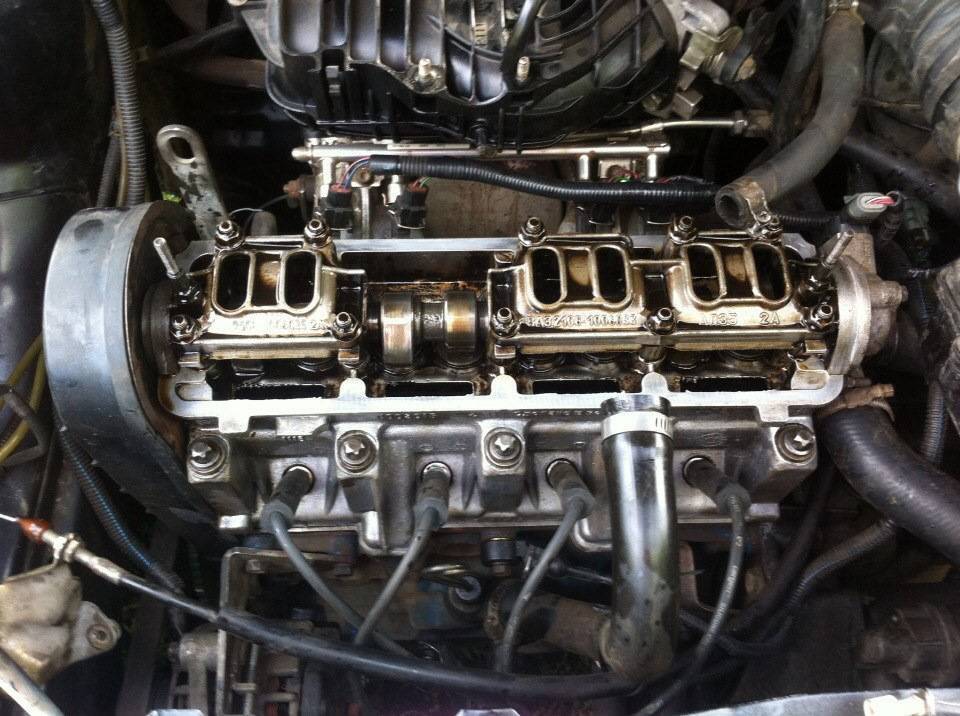

1. Используя набор ключей снимите клапанную крышку.
2. Сопоставляем отметки шкива распредвала и крышки ГРМ (ставим верхнюю мертвую точку на первом цилиндре). Для этого можно поднять передок машины и при включенной передаче крутить колесо).
3. С помощью металлической пластины проверяем зазор на первом клапане. Допустимый показатель – 0.35 мм. На третьем элементе показатель должен быть 0.2 мм. При отклонении от нормы нужна регулировка.

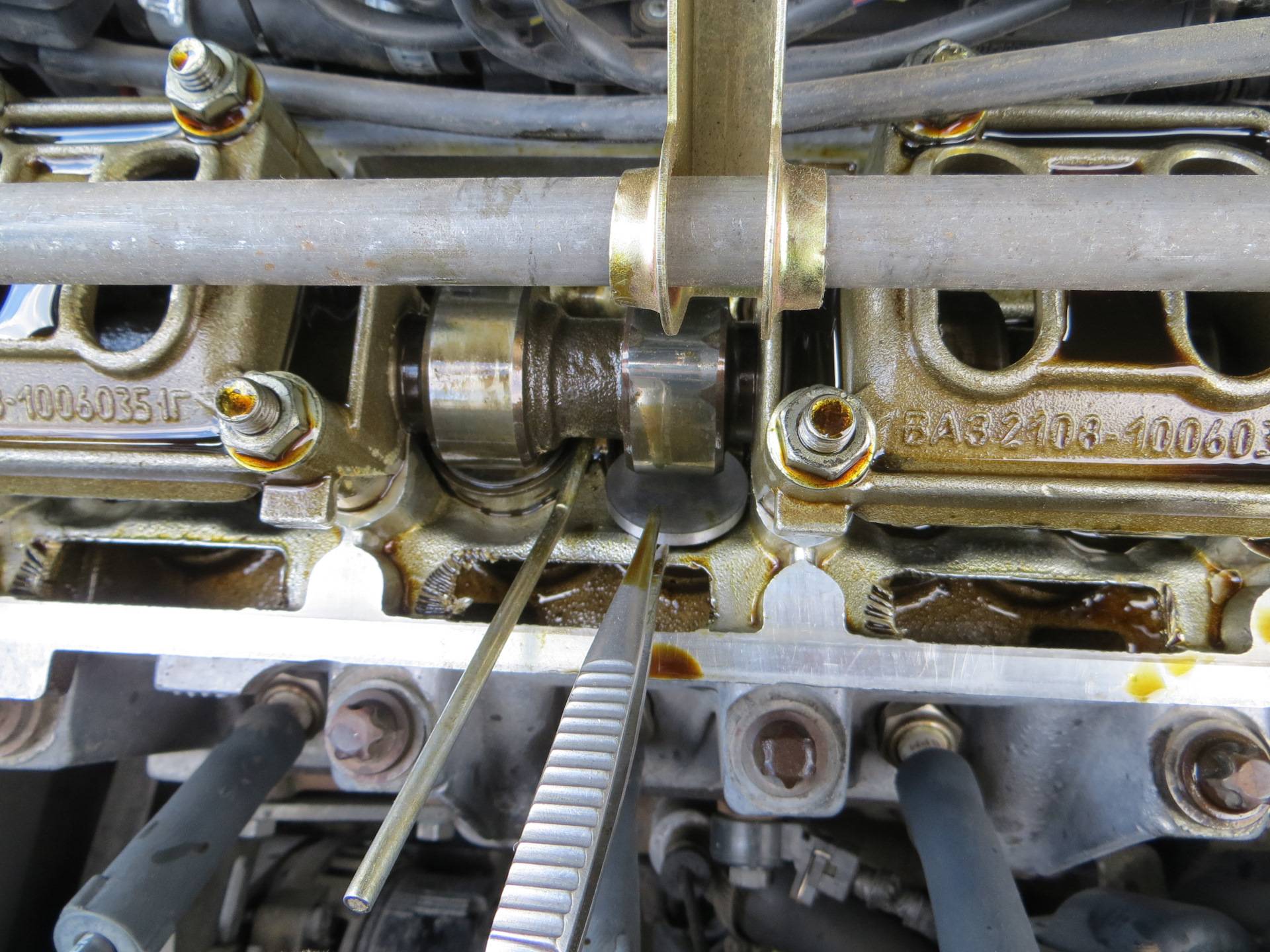

4. При помощи специального устройства для отжатия добираемся до вставленной шайбы. Извлекаем ее пинцетом или плоскогубцами.
5. Для установки новой шайбы следует узнать ее нужный размер. Расчет толщины нового элемента высчитывается по следующей формуле: H = B + ( A-C) мм. H- толщина новой детали; B — толщина старой шайбы; A — полученный зазор, выявленный щупом (пластиной); С — норма.
6. При получении результата, отличного от нормы следует выбирать максимально приближенное значение толщины шайбы. Для этого инженерами предусмотрен допуск в 0,05 мм.
7. Внедряем новую шайбу на место. Проводим эту же процедуру с другими деталями. Порядок выполнения работы указан выше.

Без наличия формулы расчета для новой проставки и специального инструмента отрегулировать клапана на ВАЗ 2114 (8 клапанов) будет проблемно.

Как добиться результата в домашних условиях

• С помощью специального станка. На самом деле такой агрегат не выполняет притирку — он нарезает фаску седла и клапана, благодаря чему удаётся добиться как можно более жёсткой центровки и обеспечить точное сопряжение. Результатом становится нарезанный профиль высокой прочности, обеспечивающий качественную работу двигателя. Преимуществом метода является простота — после обработки останется только помыть и собрать головку.

  Притирка клапанов с помощью станка

• С помощью ручной фрезы. Нет станка? Используйте ручную фрезу. Существует множество агрегатов такого типа, каждый из которых предназначен для определённой модели двигателя. С помощью фрезы можно обрабатывать старые клапана. Преимущество метода — высокая точность и отсутствие необходимости искать дорогое оборудование.
• Притирка своими руками. Если клапан не нужно серьёзно править, если под рукой нет ни станка, ни фрезы — этот вариант будет лучшим выбором. Неровности удаляются абразивной пастой, после чего изделие можно смело использовать. Главное достоинство метода — его можно использовать в любой момент, в любом месте.

Притирка клапанов своими руками

Процесс замены клапанов

Перед тем, как приступить непосредственно к процессу замены клапанов, стоит отметить, что автомобилист должен владеть конструктивными знаниями и умениями по ремонту главного силового агрегата.

Так, процесс потребует демонтажа многих элементов, связанных с головкой блока цилиндров.

Необходимый инструмент

Итак, прежде чем, что-то делать необходимо, собрать некоторый инструментарий. Что же потребуется автомобилисту: новые впускные и выпускные клапана, направляющие втулки, седла клапанов, маслосъёмные колпачки, набор ключей и головок, отвертки, приспособление для рассухаривания клапанов, съёмник сальников клапанов, время и руки растущие с того места.

Алгоритм

Итак, когда все собрали, можно приступить непосредственно к пошаговому процессу замены:

1. Снимаем «клемму-минус» с АКБ.
2. Демонтируем кожух ГРМ.

Демонтируем кожух ГРМ

Демонтируем ремень ГРМ

Снимаем шестерню распредвала

Снимаем крышу клапанов ВАЗ-2114

Проводим демонтаж толкателей

Демонтаж сальника клапана

Процесс рассухаривания клапанов

Процесс демонтажа пружин

Процесс притирки клапана

Установка новых клапанов в ГБЦ

Выбор запасных частей

К выбору клапанов стоит отнестись серьёзно, поскольку от качества изделия будет зависеть нормальная работоспособность главного силового агрегата. Как известно, существуют клапана впускные и выпускные, и они имеют разные каталожные номера, поэтому рассматривать их необходимо по отдельности.

Кроме оригинальных изделий существует ряд аналогов, которые рекомендованы к установке на ВАЗ-2114.

Оригинал

2108-1007010 – оригинальный каталожный номер впускного клапана. Средняя стоимость изделия составляет 350 рублей за 1 штуку.

Комплект впускных клапанов

2108-1007012 – оригинальный каталожный номер выпускного клапана. Цена за 1 клапан – 500 рублей.

Комплект выпускных клапанов ВАЗ

Аналоги

Кроме оригинальных деталей, на автомобильном рынке запасных частей можно приобрести достаточно много альтернативных вариантов клапанов, как впускных, так и выпускных. Итак, рассмотрим, какие производители, и по какой ценовой политике предлагают запасные части. Рассматривать каждый вид клапана будем по отдельности.

Впускные клапана

AMP PLAD005-S-0-D – крупный и проверенный польский производитель запасных частей к автомобильным двигателям. Стоимость клапанов составляет 250 рублей за штуку.

Freccia R4387/SNT – итальянский производитель клапанов. Средняя стоимость изделия составляет 300 рублей.

Master-sport 08IN-SET/4/-MS – отечественный известный производитель. Стоимость одного клапана составляет 550 рублей.

Выпускные клапана

В отличие от впускных, аналогов выпускных клапанов больше, поскольку они более востребованы на автомобильном рынке запасных частей. Итак, рассмотрим, что предлагают разные производители:

• Kolbenschmidt 17092 – немецкий производитель запасных частей. Стоимость клапана составляет 200 рублей.
• Osvat 0504 – клапана итальянского производства, по 300 рублей за штуку.
• AMP PLAD004-A-0-D – польские клапана, которые можно приобрести за 300 рублей/штуку.
• Master-sport 08EX-SET/4/-MS – отечественный альтернативный производитель. Цена клапана составляет 550 рублей.
• Ae V91180 – еще один итальянский производитель, который предлагает запасные части по 650 рублей.

Какие клапана выбрать

Выбирая новые клапана для 14-й, следует отдать предпочтение проверенным моделям — это поможет избежать их быстрого выхода из строя и новой процедуры по замене. Так, по отзывам многих автолюбителей, хорошим вариантом является приобретение «родных» клапанов, имеющих каталожные номера 2108-1007010 (впускные) и 2108-1007012 (выпускные). Они отличаются высоким качеством изготовления, долговечностью и доступной ценой (в районе 350 рублей за 1 штуку).

Из хороших аналогов можно отметить такие впускные клапана, как:

• AMP PLAD005-S-0-D, производства Польши. Имеют качество, сопоставимое с оригиналом, но стоят дешевле;
• Freccia R4387/SNT, производства Италии. Стоимость и срок службы близки к родным клапанам;
• Master-sport 08IN-SET/4/-MS, производства России. Имеют более высокое качество изготовления и увеличенный срок службы, но стоят почти в 2 раза дороже оригинала.

Комплект новых клапанов ваз 2114

Что же касается выпускных клапанов, то выбор их на рынке больше, поскольку спрос на них выше (ввиду более быстрого износа). Среди хороших вариантов, имеющих близкое к оригиналу качество и примерно одинаковую стоимость, можно отметить:

• Osvat 0504 (Италия);
• Ae V91180 (Италия);
• Kolbenschmidt 17092 (Германия);
• AMP PLAD004-A-0-D (Польша);
• Master-sport 08EX-SET/4/-MS (Россия).

Выпускные клапаны ваз 2114

В заключение стоит отметить, что замена клапанов своими руками — процедура, которая под силу любому опытному водителю. Самое главное, о чем не стоит забывать — это о необходимости точного соблюдения алгоритмов действий во время процессов разборки и сборки двигателя, которые были описаны в настоящей статье.
