Где именно находится диагностический разъем на приоре

Диагностический разъем Приора: особенности и размещение

Такой разъем станет настоящим помощником при диагностике вашего авто. Он помогает самостоятельно решить технические неисправности или вовремя обратиться к специалистам. В статье мы расскажем, где диагностический разъем размещен и его особенности на Приоре.

Что это и особенности

Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:

просмотр и изучение кодов;
выяснение рабочих характеристик системы управления;
чистка диагностических результатов;
анализ датчиков с показателем кислорода;
запросы на результат диагностирования во время движения автомобиля;
управление исполнительными механизмами;
просмотр показателей управления, которые были сохранены при неисправности кодов.

Тип разъема

Диагностический разъем Приора сконструирован по принципу OBD-2. Это одна из самых распространенных и надежных систем. Она осуществляет связь с ЭБУ – это электронный блок управления. Такой блок служит особым помощником для автолюбителей, который помогает проводить диагностические исследования.

Для Приоры используются несколько гнезд для создания связи между двумя системами, а именно:

масса или заземление с гнездом четыре и пять;
постоянное 12 Вольт – 16;
гнездо для непосредственного проведения диагностики – 7.

Реже встречается применение и других гнезд. Они предназначены для осуществления дополнительных связей с электронным блоком управления и линиями «L». Самостоятельно заниматься их подключением не стоит. Для этого нужно иметь опыт работы с особыми программными модулями автомобиля. Такие процедуры быстро выполняются в технических сервисах.

Правила подключения

Вся аппаратура подключается к разъему типа ОБД-2 с помощью специальных «вилок». Если не работали с подключением напрямую, можно воспользоваться вспомогательным элементом – штекерным соединителем

Рекомендуют обратить внимание на значение «плюс» и «минус» для установленной аппаратуры. Чтобы быть уверенным в правильном подключении, за основу берут аккумулятор авто в рабочем состоянии. В противном случае сигнал будет подаваться не правильным

В противном случае сигнал будет подаваться не правильным.

-СНОСКА- Если вы не уверенны в своих силах – обратитесь в ТО. Так вы избавите себя от траты времени и сможете получить на выходе авто с правильной работой разъема.

Месторасположение

Часто сталкиваются с проблемой, где диагностический разъем размещен. В каждом автомобиле они установлены по-разному, учитывая специфику всей конструкции. Что касается Приора, то здесь все сделано достаточно хитро. Если не знать точное месторасположение, найти будет сложно.

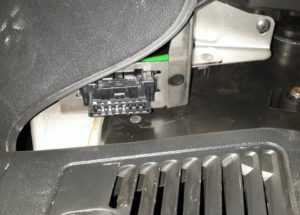

Разъем для диагностики производители авто разместили в перчаточном ящике. Найти его можно со стороны пассажира во внутренней части. Проще говоря – загляните в бардачок. Если вы обращаетесь в сервисные центры, то специалисты стразу найдут необходимую конструкцию. Новичкам нужно быть более бдительными в этом вопросе.

Лучше всего работать по уже составленной инструкции. Рассмотрим процесс детальнее:

Полностью открываем перчаточный ящик и освобождаем его от посторонних предметов, чтобы было легче работать.
Бардачок должен висеть на пластмассовых направляющих с каждого бока.
Нажимаем на боковые пластины, чтобы небольшая дверь открылась сильнее. Так будет удобнее работать и найти Приора диагностический разъем.
Вытаскиваем выступы сбоку и полностью убираем перчаточный ящик с фиксаторов.
Открывается доступ к входному штекеру для диагностики. Теперь он свободен и готов к работе.

Доступ к устройству открыт. Следующие операции напрямую зависит от цели «вскрытия» вашего автомобиля. Чаще добираются к разъему для его переподключения или проверки правильных сигналов с ЭБУ. Так его работа будет настроена и не создаст проблемы или непредвиденные ситуации.

Активация тест-программы

На Приоре можно легко активировать тестирование. Это поможет вам самостоятельно распознать проблемы и приступить к их моментальному решению. Тест-программа позволяет решить часто встречаемые проблемы с авто, а именно:

регулировка топливной подачи;
поиск поломок в трансмиссии и соседних структурах;
определить поломки и изъяны в прошивке электронного блока управления.

Краткие выводы

Владельцы такой марки должны знать о месторасположении разъема. Так вы сможете быть уверенным в том, что всегда сможете выявить неполадки своевременно. Главное — разобраться, где находится данная система и как с ней работать.

Распиновка (схема подключения) OBD2 разъема

p, blockquote 19,0,0,0,0 —>

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

устанавливается производителем;
шина J1850;
устанавливается производителем;
масса авто;
сигнальная земля;
CAN-шина высокий уровень;
K-Line шина;
устанавливается производителем;
устанавливается производителем;
шина J1850;
устанавливается производителем;
устанавливается производителем;
устанавливается производителем;
шина CAN J2284;
L-Line шина;
плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

p, blockquote 23,0,0,0,0 —>

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

p, blockquote 24,0,0,0,0 —>

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

p, blockquote 25,0,0,0,0 —>

Для большей верности при этом необходимо отключить магнитолу.

p, blockquote 26,0,0,0,0 —>

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

p, blockquote 27,1,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Где находится диагностический разъем на Лада Приора расположение, схема

Автомобили современного поколения оснащены специальным электронным блоком управления, который сокращенно называется ЭБУ. Именно этот блок запоминает любые неисправности, которые могут проявить себя как в автомобильном двигателе, так и в различных электрических системах. Чтобы подключить блок к оборудованию, для диагностики используется специальный разъем. Автомобили ВАЗ оснащены коннектором европейского стандарта OBD-II. Каждый владелец ВАЗ обязательно должен знать, где именно в Приоре находится диагностический разъем, если, конечно, он самостоятельно следит за технической исправностью своей машины.

Расположение разъема для подключения к диагностическому оборудованию

Найти месторасположения разъема, с помощью которого Лада Приора подключается к диагностическому оборудованию, довольно просто. Данный элемент располагается сразу за автомобильным бардачком, на задней левой стенке. Чтобы можно было получить доступ к разъему, нужно сделать следующее:

вещевой бардачок открыть;
убрать фиксаторы крепления бардачка;
произвести его демонтаж.

Ориентиром для поиска места расположения разъема является печное сопло, которое обогревает ноги пассажира.

Проведя условную параллельную линию по внутренней части панели Лады Приоры, можно увидеть искомый элемент, который необходим для подключения к диагностическому оборудованию.

Для чего нужен диагностический разъем

Зная, где именно располагается диагностический разъем, автовладельцы смогут в любое время самостоятельно проверить техническую исправность собственного четырехколесного друга и своевременно заменить вышедшие из строя комплектующие. К такой проверке можно приступать после активации тест-программы. С помощью последней впору решить следующие проблемы:

отрегулировать подачу топлива;
найти причину неисправности в трансмиссии;
своевременно выявить неполадки в прошивке ЭБУ.

Чтобы проверка работы была сделана верно, нужно не только знать месторасположения разъема, но и правила использования прибора для диагностики. Поэтому перед приобретением тестирующего элемента специалисты рекомендуют тщательно изучить его особенности, чтобы точно понимать полученные результаты диагностики и своевременно устранять любые, пусть даже незначительные неисправности.

Возможно ли переместить в другое место диагностический разъем на Приоре

Довольно часто автовладельцы задаются вопросом: можно ли выбрать другое место для расположения диагностического прибора и возможно ли осуществить такое мероприятие самостоятельно? Почему этот вопрос интересует автовладельцев, да потому, что угонщики авто, знающие, где именно находится на Приоре диагностический разъем, довольно просто отключают машину от сигнализации и без проблем ее угоняют. А вот если перенести этот элемент в другое место, то можно в несколько раз усложнить процесс угона и тем самым предотвратить возможное преступление.

Переместить разъем, конечно же, можно, но специалисты рекомендуют обратиться за такой услугой на СТО, чтобы профессиональные сотрудники сделали перенос этого элемента правильно и аккуратно. Если же автовладелец решит осуществить данное мероприятие самостоятельно, то выполнять его нужно поэтапно и только тем водителям, которые разбираются в подключении и отключении автомобильного электрооборудования:

Провода аккуратно отсоединяются от разъема.
Устройство не спеша вынимается из так называемого гнезда.
Разъем переносится в другое место.
Соединительные провода вновь подключаются.

Специалисты рекомендуют самостоятельно установить коннектор вблизи ручки для переключения передач или слева от рулевой колонки. Выбрав новое место для разъема и сделав эту операцию самостоятельно, которая, кстати говоря, довольно простая и понятная, только водитель будет точно знать, где именно располагается коннектор, а вот угонщикам о новом месте узнать будет очень проблематично.

Где диагностический разъём на приоре

Автомобиль: Лада Приора. Спрашивает: Максим. Суть вопроса: где этот диагностический разъём?

Вчера всё облазил, где на нормальных машинах диагностический разъём, тут его нет. Всё пролез под рулём. Была Калина, там где ручка КПП разъём, тут посмотрел — нет такого. Куда они его засунули? Не может же быть такого, что его вообще нет?

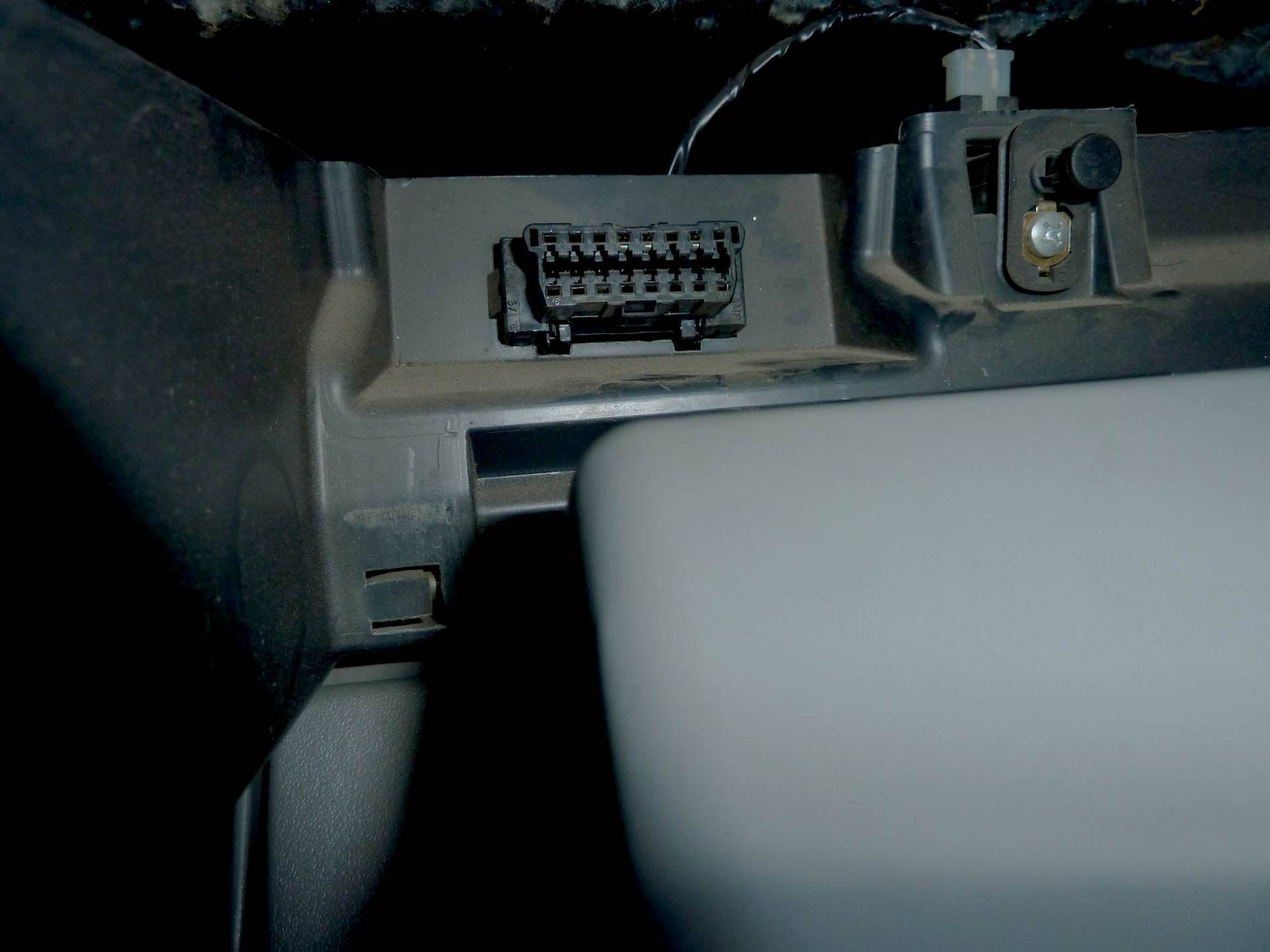

Разъём находится за бардачком.

Откройте бардачок, разъём внутри него.

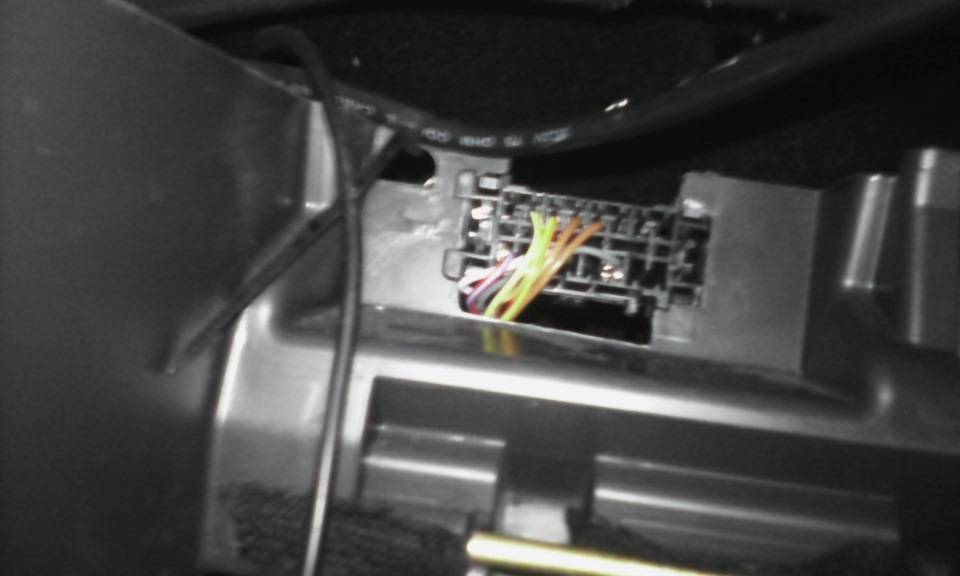

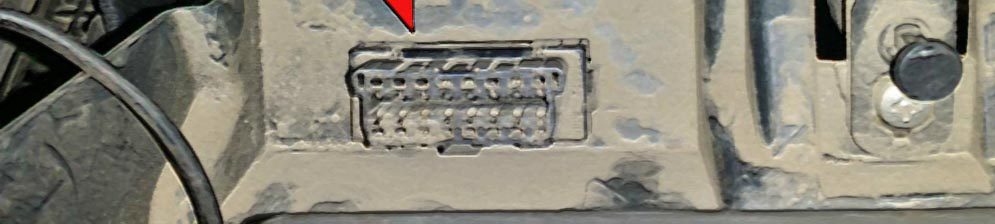

Диагностический разъём вблизи.

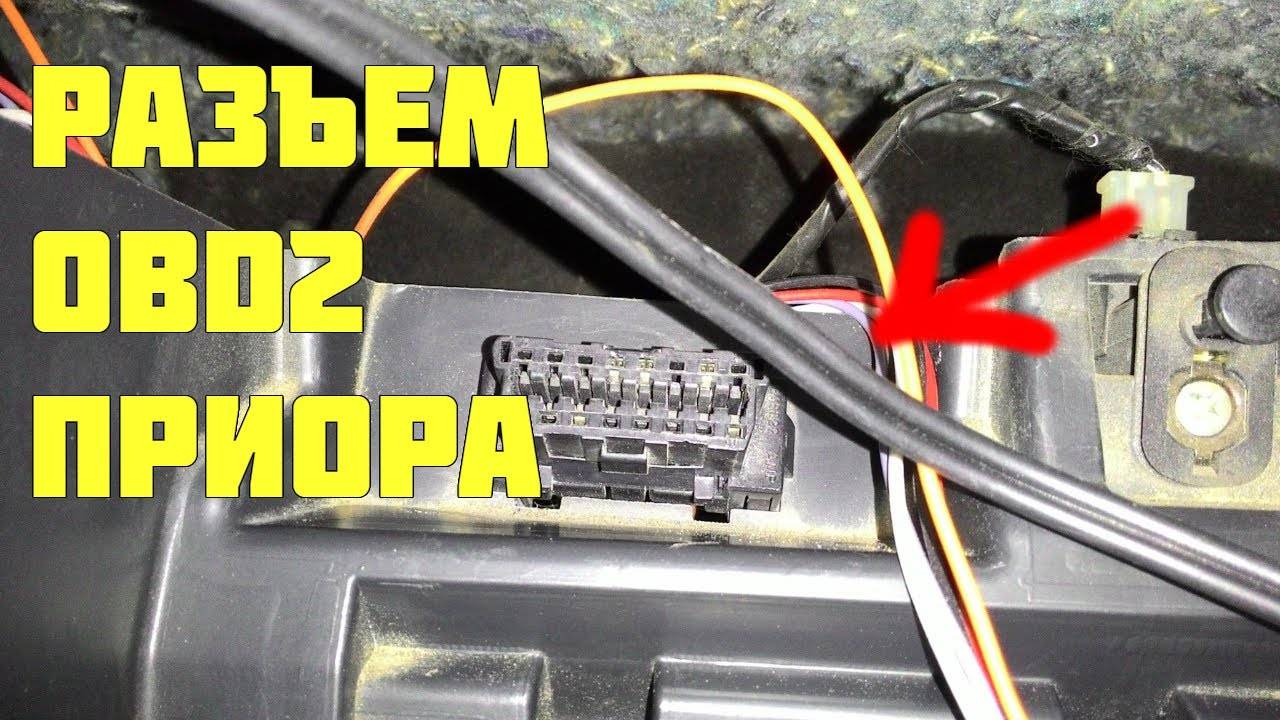

Расположение диагностического разъёма на Приоре

Это очень неудобно если вы на ходу проводите замеры, нельзя закрыть бардачок.

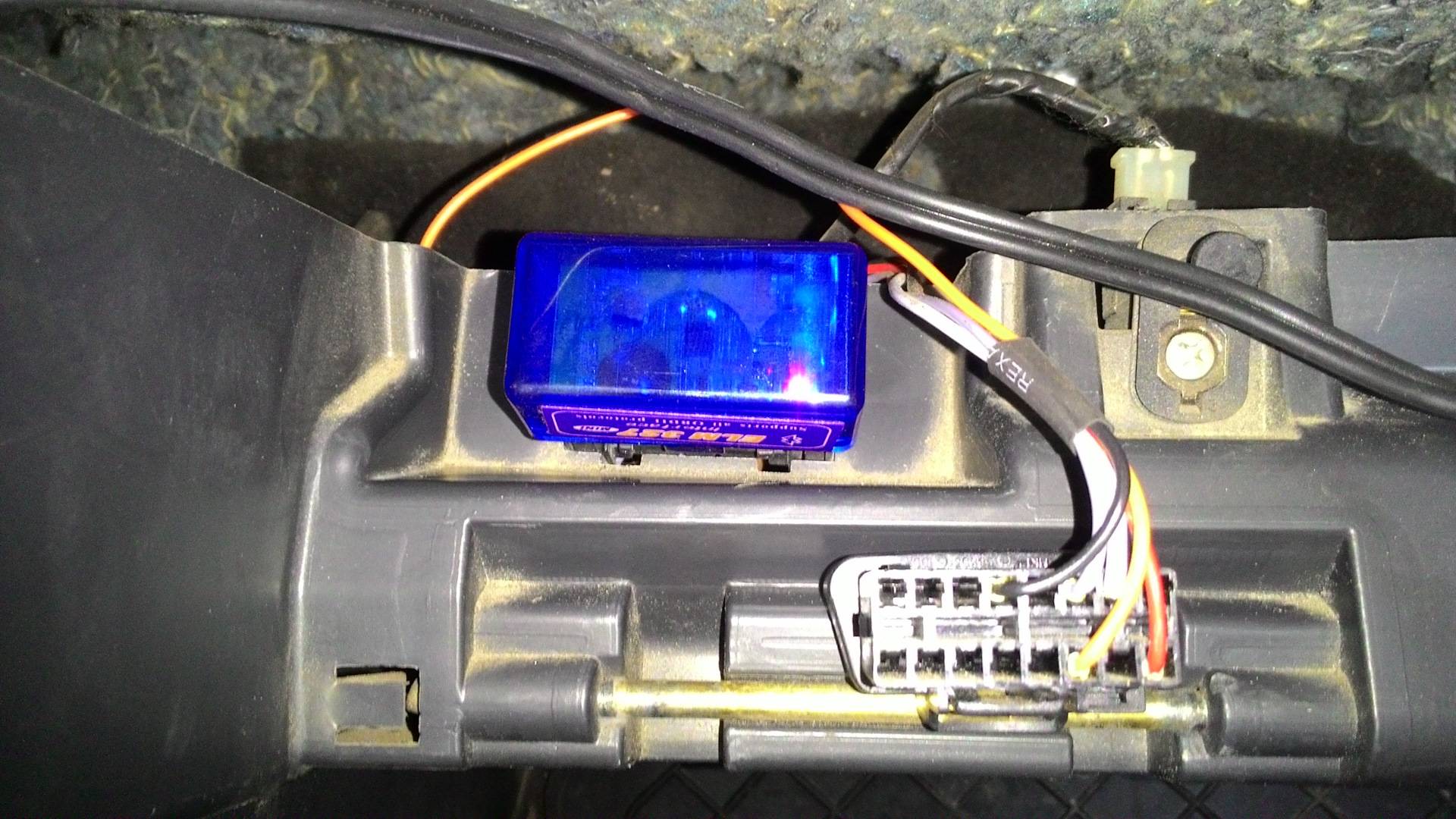

Также нельзя оставить там адаптер и закрыть бардачок. Если вы ищите неисправность, и вам необходимо при следующей поездке посмотреть данные с диагностики, то придётся снова открывать бардачок и устанавливать разъём. Ну и пересадить переднего пассажира.

Проще всего использовать «короткий» адаптер, как у нас на фото.

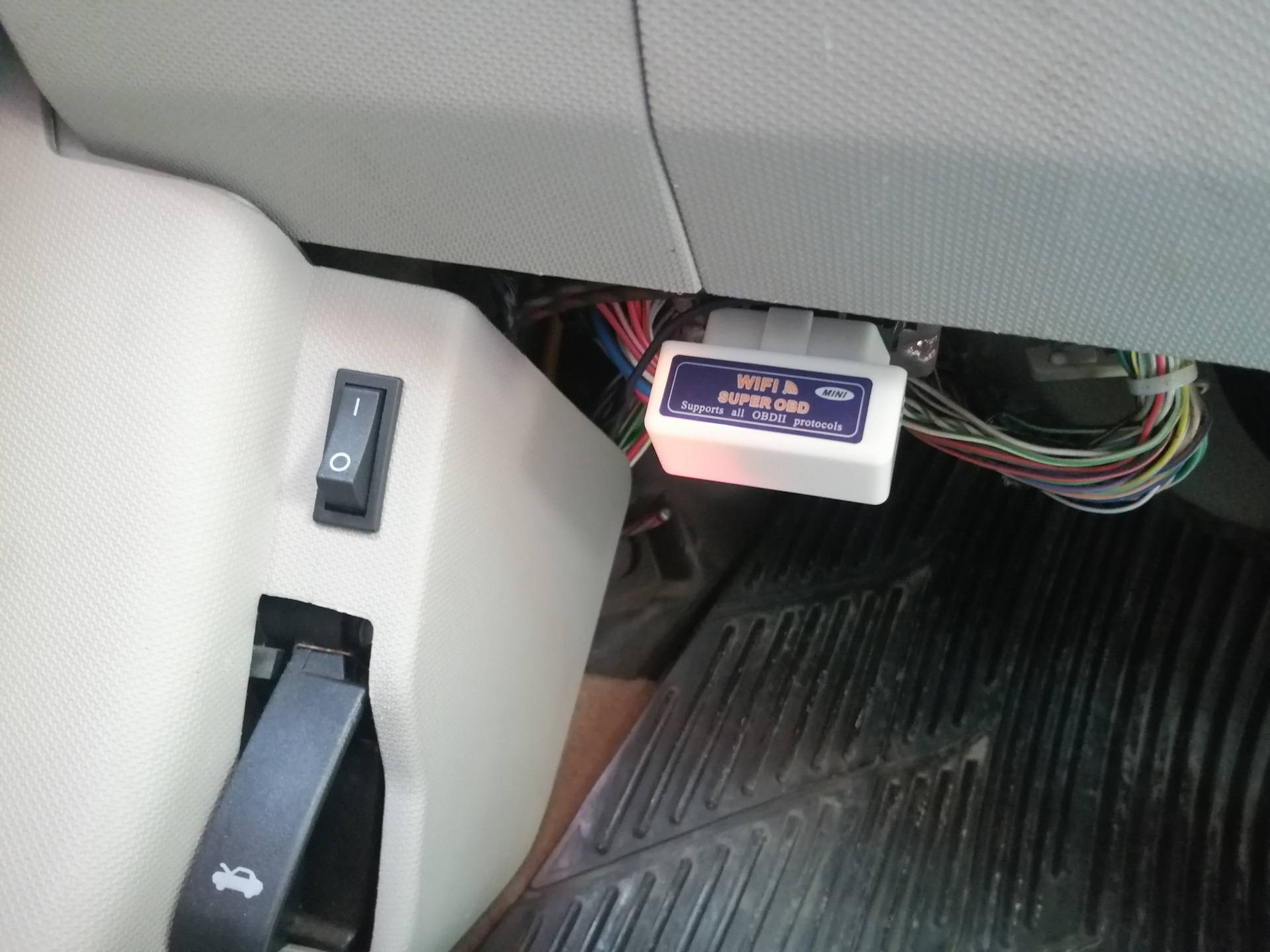

Если Вам необходимо постоянно считывать данные, то разъём можно перенести в более удобное место.

Программы для диагностики

Я использую две программы:

OpenDiag
InCarDoc free

Проверка датчика ДМРВ.

Просмотр ошибок (лог).

InCarDoc free удобно считывать показания в динамике, он рисует хорошие и удобные графики.

Диагностика Приоры ELM327

В конце 20-века большая часть двигателей автомобилей уже управлялась с помощью электронного блока. Процесс работы двигателя стал контролироваться ЭБУ. Механических частей стало намного меньше, а сами двигателя стали более надежными и неприхотливыми. Блок управления полностью видит всю работу ДВС и мониторит ее, малейшая погрешность в работе или выход из строя одного из датчиков будет отмечен в журнале ошибок ЭБУ.

Для чтения этих ошибок был выведен специальный диагностический разъем. Именно к этому разъему подключается сканер, и просматривается журнал ошибок двигателя. В данной статье речь пойдет о диагностическом разъеме Лады Приоры и о сканерах, которые подойдут для чтения ошибок двигателя.

Разъем Приоры

Основными диагностическими разъемами являются OBD-разъемы. На более ранних моделях ВАЗ, таких как 2110, использовался разъем ОБД-1. В настоящее время от него отошли и наиболее популярный разъем, который используется во всех современных моделях Лады – OBD-2.

Данная диагностическая колодка в Приоре находится за отсеком вещевого ящика (бардачка) именно к ней подключается сканер.

Диагностика

Диагностику Приоры можно провести на любой станции технического обслуживания. Это позволяет выявить проблемы с двигателем, а именно виновника проблемы. Она поможет сэкономить деньги, время и усилия для поиска причины самостоятельно или «методом тыка».

Такое сканирование двигателя на СТО производиться дорогим и продвинутым сканером, что довольно не дешево. Проверка ЭБУ Приоры на ошибки в специализированном сервисе обойдется в сумму от 1000 рублей и выше.

Диагностика сканером ELM-327

Благодаря китайским инженерам диагностика автомобилей стала намного проще и дешевле. На китайских сайтах не так давно появился универсальный сканер ДВС, который подходит практически ко всем авто имеющим разъемы ОБД-2.

Сканер ELM 327 на сайте АлиЭкспресс стоит от 5 до 10 долларов в зависимости от версии.

Данный гаджет делиться на два вида и при покупке на это стоит обратить особое внимание. ЕЛМ 327 работает с нашими отечественными автомобилями только на версии 1,5

Следовательно, приобретать необходимо сканер ELM-327 v1.5

Если же приобрести версию 2,1, то работа с отечественными автомобилями не гарантируется

Следовательно, приобретать необходимо сканер ELM-327 v1.5. Если же приобрести версию 2,1, то работа с отечественными автомобилями не гарантируется.

Так же следует отметить, что данный сканер работает только в паре со смартфоном. Если Вы обладаете смартфоном на базе андроид, то вам достаточно купить сканер только с Блютусом.

Если же Ваш смартфон на базе iOS, то необходимо приобретать сканер с Wi-Fi модулем, так как смартфоны Apple не позволяют подключать сторонние устройства по Блютус.

Приложение для диагностики

Существует несколько действительно полезных приложений спомощью которых можно провести качественную диагностику автомобилей.

OpenDiag Mobile

Является основным и наиболее полезным приложением длядиагностики отечественных автомобилей. Данное приложение разработано специальнодля автомобилей российского производства.

Плюсыи минусы

Плюсы:

Раскодирование всех ошибок и подробное описание неисправности;
Мониторинг за работой двигателя онлайн;
Просмотр пропусков воспламенения;
Запись ЛОГов;
Принудительное включение вентиляторов и многое другое;

Минусы:

Отсутствие в AppStore, то есть для iOS оно не подходит;
Некоторые ЭБУ являются платными;

Car scanner ELM OBD2

Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.

Плюсы и минусы

Плюсы:

Бесплатное приложение;
Большое количество различных функций;
Мониторинг за работой двигателя онлайн;

Минусы:

Ниже приведен пример диагностики автомобиля сканером сАлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.

Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.

Подключаем сканер к разъему ОБД-2 ждем пока заморгаютиндикаторы.

Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.

Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню,выбираем тип соединения и ставим галочку на Bluetooth ELM.

Процесс подключения завершен далее можно форсировать самоприложение и ознакомиться с его функциями.

Процесс диагностики с помощью ноутбука

Мы не будем описывать процедуру диагностики для каждого программного обеспечения в отдельности, так как в целом, вне зависимости от ПО, этот процесс идентичный.

Общая процедура диагностики описана ниже:

Для начала вам необходимо установить программное обеспечение на свой компьютер. Если вы умеете пользоваться интернетом, то этот шаг не вызовет у вас проблем, поскольку ничего сложного в его реализации нет. Если в комплекте к вашему адаптеру идет диск с драйверами, то их также необходимо установить в обязательном порядке, в противном случае компьютер просто не распознает устройство.

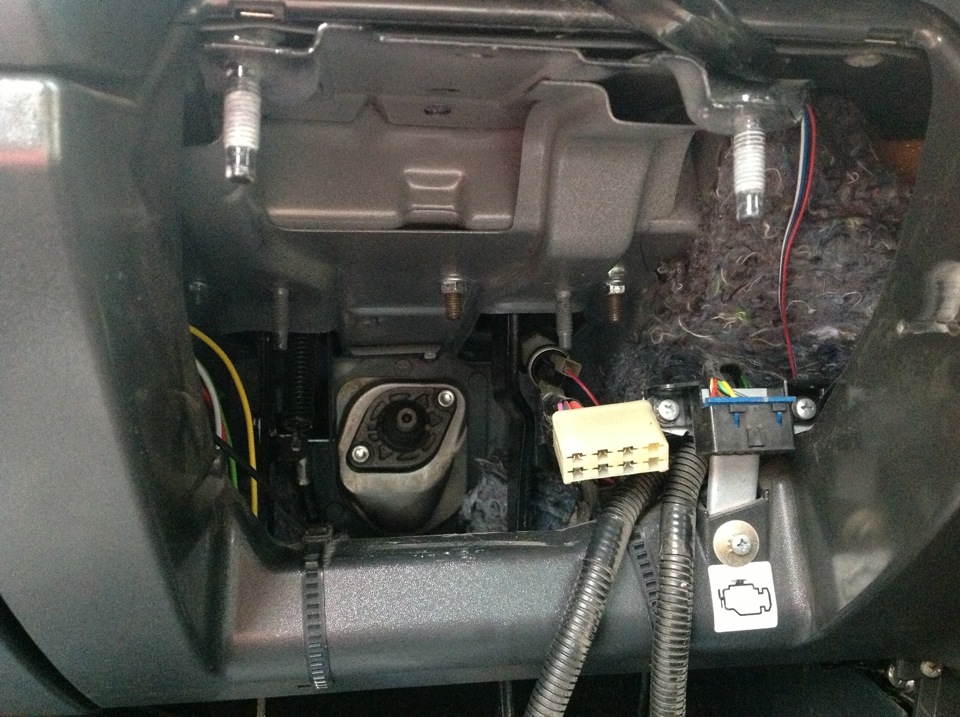

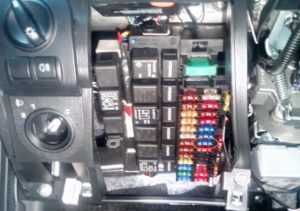

Затем нужно открыть крышку перед рычагом КПП или снять защитную накладку с правой стороны центральной консоли, в зависимости от версии авто. Вам следует получить и обеспечить беспрепятственный доступ к K-Line выходу, которому вы будете подключать ноутбук.
Далее, возьмите купленный кабель и подключите его — одно стороной к компьютеру, другой — к выходу.
После того, как кабель будет подключен, вам необходимо удостовериться в том, что компьютер его распознал, для этого проверьте наличие подключения. Как вариант, для этого можно зайти в Диспетчер задач Windows и перейти во вкладку Оборудование. Если операционная система распознала устройство, в этой вкладке должна быть отмечена данная информация.
Если подключение произведено успешно, то вам нужно запустить проверочную программу на ноутбуке. После запуска утилита должна спросить у вас, какие узлы вы хотите диагностировать (трансмиссию, двигатель и т.д.). Если этого не случилось, то ориентируйтесь по меню — где-то должна быть кнопка «Начать диагностику», возможно, в меню Файл. Все неисправности, которые имеются, в виде кодов ошибок будут продемонстрированы в таблице.
Если вы зайдете во вкладку Параметры, то сможете увидеть, как здесь расписано общее состояние транспортного средства. Во вкладке Коды должны быть отмечены все неисправности, которые выявила диагностика.
Вам остается только произвести расшифровку полученных комбинаций цифр и заняться устранением поломок. Как показывает практика, довольно часто при проверке выскакивают неисправности датчиков — обычно такие проблемы обусловлены обрывом проводки или плохим подключением контроллеров. Поэтому если вы столкнулись с этим, не спешите менять датчики — попробуйте зачистить контакты на разъемах подключения, а также проверить целостность проводки.
После того, как неисправности будут устранены, нужно обнулить память блока управления, чтобы удалить из нее все коды ошибок. Обнулить память блока можно через диагностическую программу — обычно эту функцию можно найти в разделе Управление.

Видео «Как можно произвести диагностику Калины без ноутбука?»

Менее точный, но более простой вариант диагностики Калины без ноутбука представлен на видео ниже (автор ролика — Игорь Т).

На автомобиле Калина диагностический разъем выполняет важные функции. Почти все современные автомобили оборудованы электронным блоком управления и системой самодиагностики. Это мини-компьютер, запрограммированный на выполнение определенных функций. Ужесточение правил при прохождении ТО повлекло за собой появление особых устройств. Оснащенная электронными системами Лада Калина диагностический разъем тоже получила.

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

DOS;
Windows;
MacOS;
Linux;
PalmOS;

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

Считывает коды ошибок, неисправностей автомобиля;
Отображает коды и их описание;
Экспортирует данные на распечатку, если необходимо;
Удаляет коды ошибок;
Выводит данные в метрической системе измерения и системе, используемой в США;
Записывает, сохраняет данные, строит графики;
Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу

Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование

Комплектация

Приобретая такой адаптер, вы получаете:

Высокоточный адаптер, основанный на процессоре ELM327;
Кабель OBDII;
Кабель для соединения с компьютером;
Диск с бесплатным программным обеспечением.

Рекомендуем: Почему плавают обороты на холостом ходу?

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

Где находится диагностический разъем Лада Гранта схема

Благодаря диагностическому разъему можно определить многие параметры и вывести их на экран бортового компьютера. Помимо бортового компьютера, с помощью Bluetooth-адаптера обмениваться данными можно и со смартфоном. Специальное приложение позволит также просматривать некоторую информацию.

Зачем нужен диагностический разъем

Каждый раз при прохождении техосмотра автомобилю обновляют данные. При возникновении какой-либо поломки вполне вероятно, что будет гораздо проще ее починить, получив данные о состоянии автомобиля во время ТО с помощью подключения к диагностическому разъему.

Диагностика такого типа не является панацеей при поломке: с ее помощью рядовой автовладелец вряд ли сам установит точно причину неисправности. Дело в том, что информация может выводиться с серьезными отклонениями. Поэтому только профессионал способен определить причину неисправности, основываясь только лишь на данных, полученных с диагностического разъема. Однако иногда, если проблема явная, эта информация может помочь любому владельцу автомобиля – слишком большое отклонение параметров от нормы исключает возможность того, что дело в погрешности.

Таким образом, данные помогут определить причину поломки.

Где находится диагностический разъем в Ладе Гранта

Чтоб найти диагностический разъем в Гранте, следует заглянуть под переднее пассажирское место. В том месте, где должны быть ноги пассажира, предусмотрено небольшое пространство, над которым расположен бардачок. На левой стенке этого углубления вы найдете вентиляционную решетку, через которую осуществляется продувание при включенной печке. Прямо над этой решеткой расположен диагностический разъем.

Чтобы до него добраться и установить подключение, придется открутить несколько болтов с заглушки. Разъем достаточно крупный и имеет своеобразный внешний вид, поэтому вряд ли вы его не заметите.

Рекомендуется быть аккуратным, подключая адаптер к диагностическому разъему Лады Гранта. Дело в том, что расположение разъема не слишком удобное. Из-за этого при включенном адаптере всегда есть риск, что пассажир заденет его ногой. В принципе, сам по себе адаптер держится в разъеме достаточно прочно. Однако если пассажир хорошо ударит (а это чаще всего происходит совершенно случайно), то он запросто сломает и разъем, и адаптер. Самым простым решением будет или предупредить пассажира не двигать ногами слишком активно (что не всегда помогает), или не ездить с установленным в разъем адаптером. Некоторые автовладельцы решают эту проблему радикально – в автосервисах просят перенести разъем в другое, более безопасное и удобное место. Однако это обойдется в приличную сумму.

Как использовать диагностический разъем

Диагностический разъем позволяет считывать с внутренней памяти компьютера автомобиля различную информацию. С ее помощью специалист может провести диагностику, изучив коды ошибок. Кроме того, через диагностический разъем также получают данные с датчиков, которые отображают работу двигателя.

Чтобы воспользоваться разъемом, нужно специальное оборудование. Чаще всего выделяют адаптер под названием ELM 327. Он небольшого размера, легко подключается к разъему, а потом передает через интерфейс Bluetooth данные из памяти автомобиля. Используя различные программы, можно просмотреть основные параметры даже со смартфона (например, используя программу Torque).

В данный разъем также включается бортовой компьютер и сканер. С их помощью считываются коды ошибок и различные параметры автомобиля. Если при проведенной диагностике вы получили в результате по некоторым параметрам ошибки с кодом, то следует обратиться к специалистам. В документации должно быть описано, что означает конкретно эта ошибка.

Ранние модели Гранты не имели на приборной панели индикатора температуры двигателя. Поэтому диагностический разъем часто использовался как раз для того, чтобы проводить мониторинг именно этого показателя. В целом он чаще всего используется как раз для вывода на экран различных параметров двигателя в цифровом виде. Учитывая сложность диагностики, немногие автовладельцы берутся за нее серьезно.

Иногда диагностические разъемы используют угонщики. Дело в том, что в схеме предусмотрен контакт для контроля иммобилайзера. Однако этот способ используется крайне редко. Если вы все-таки хотите защититься от него, следует приобрести специальную схему, которая иначе распределяет контакты. В таком случае угонщику не удастся отключить защиту.

Подключение сканера GM12 и OBD2 в автомобили ВАЗ, Лада

В настоящей статье будут рассмотрены способы подключения диагностических сканеров в разъемы OBD2 и GM12 автомобилей марики ВАЗ, Лада, следующих моделей: 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Гранта, Приора, Веста, X-ray, Калина, Ларгус, Нива Будет рассмотренна работа сканеров ELM327 OBDII и Master Kit ВМ9213 с автомобилями марки ВАЗ, Лада и программ для диагностики Torque, OpenDiag и их правильная настройка. Так же рассмотрим подключение данных сканеров на примере из видеороликов

Подключение сканера диагностики через GM12 и OBD2 разъемы к автомобилям ВАЗ, Лада

Начнем сразу с того, на чем оступается большинство начинающих диагностов автомобилей ВАЗ или Лада. Для своих инжекторных автомомбилей АвтоВАЗ ставил разъемы для подключения ЭБУ типа GM12. Сканер ELM327 рассчитан на работу с OBD2, поэтому связаться с «мозгами» автомобиля посредством использования данного сканера для диагностики автомомбилей ВАЗ и Лада до модели 2114 будет немного проблематично, но, в общем-то, при определенных «танцах с бубном» вполне возможно (хотя авто с прошивкой Bosch 7.9.7 c 2011 года будет видеть без проблем). Но первым делом мы рассмотрим подключение диагностического сканера через разъем GM12, который подключается к автомобилю с разъемом GM12 (OBD1) по USB.

Подключение сканера в разъем GM12 ВАЗ, Лада 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113

Для диагностикики (а так же ЧИП-тюнинга, прошивки) инжекторных двигателей автомобилей ВАЗ с разъемом GM12 (OBD1) по линии K-line используют сканер от «Мастер Кит» ВМ9213 и его модернизированной версии BM9213M.

Руководство пользователя и распиновка Мастер Кит ВМ9213

Эксплуатация Мастер Кит ВМ9213

Проверить устройство можно с помощью утилиты Setup CE v1.7.exe https://masterkit.ru/zip/Setup CE v1.7.zip Подайте 12В на модуль, согласно схеме подключения, должен зажечься индикатор питания 5-24В. Подключите устройство к ПК, должен зажечься индикатор питания 5В. Операционная система должна автоматически установить драйвер. Если этого не произошло, скачайте драйвер https://www.ftdichip.com/Drivers/VCP.htm и установите вручную, по общепринятой методике

Обратите внимание, свежие драйвера доступны на сайте производителя микросхемы www.ftdichip.com/Drivers/VCP.htm Установите программу Setup CE и запустите. В настройках выберите присвоенный операционной системой COM порт устройства. В меню программы сервис – настройки выберите COM-порт выданный операционной системой и нажмите ОК

В меню программы сервис – настройки выберите COM-порт выданный операционной системой и нажмите ОК.

Адаптер ВМ9213 работает на ПК так же с программой KWP. Но подключается при работе с ней к ЭБУ только с заведенным двигателем. Это особенность даноой программы.

Схема устройства ВМ9213. Как видим, он может работать как с OBD1 (GM12) так и с OBD2, что делает его универсальным, подходящим для работы по K-line со всеми моделями машин ВАЗ, Лада имеющими инжекторный двигатель. С его помощью можно осуществлять как диагностику отечественных автомобилей, так и прошивку их ЭБУ. Он так же способен диагностировать и иномарки, которые поддерживают подключение по K-line или L-line, но это уже отдельная тема для другой статьи.

Как уже было сказано выше, этот сканер способен диагностировать и современные автомобили оснащенные разъемом OBD2 и поддерживающие отладку по CAN — шине. Это модели Лада начиная с 2114, вплоть до Lada Vesta и X-ray.

Подклчение по K-line к автомобилям марки ВАЗ, Лада с OBD2

Распиновка при подключении по OBD2 K-line адаптера ВМ9213

Автомобили с OBD2 разъемом чаще всего диагностируют с помощью сканера ELM327. Его так же возможно использовать с OBD1 (нашей GM12), но не без трудозатрат.

Распиновка ELM327 при подключении к OBD1 (GM12)

Вот видео о подключении диагностического сканера ELM327 к Lada 2112 с GM12
