До Какого Года Выпускалась Ваз 2112
Когда автомобиль повернет направо, повернет на дорогу и начнет торможение впереди, будьте готовы к тому, чтобы в это время оставались открытыми двери, а для вас — под колесами. «выпадет» водитель или пассажир этого автомобиля.
Модель ВАЗ-2112 (Лада-112)
ВАЗ-2112. Живой, комфортный автомобиль, характеризующийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем оснащения.
Хэтчбек ВАЗ-2112 построен на основе десятков, 5-дверный хэтчбек уменьшен до 4170 мм (объем багажного отделения 400 л), поэтому он имеет более точную реакцию на поворот рулевого колеса. В «двенадцать» его собственная более динамичная маневренность, но этот автомобиль удобно отличается в лучшем виде «9» с похожим типом телосложения. С 2000 года выпускается более доступная модификация ВАЗ-21122.
Кузов ВАЗ-2112 фактически является точной копией цельнометаллического кузова десятков, кроме задней части. Особенности конструкции также повлияли на смену задних сидений, позаимствованную у модели лифта ВАЗ. Сохраняя все положительные качества LADA-110, этот автомобиль обладает дополнительными преимуществами небольшого багажника сзади при складывании заднего сиденья. Заднее сиденье разделено на 2 части, которые можно сложить независимо друг от друга, что обеспечивает комфорт «Универсал» при перевозке компактных грузов.
В стандартное оснащение входит люк на крыше, электро стекло, иммобилайзер, центральный замок, электрический замок багажника, электрический обогрев передних сидений, салон «свита» (как автоваз называет обычным «десятичная дробь» велюровый салон) и другие важные вещи. Кроме того, при желании можно установить гидроусилитель руля и антиблокировочную систему.
Передняя и задняя подвеска в сочетании с облегченной рулевой рейкой и шестернями и 14-дюймовыми вентилируемыми передними тормозами обеспечивают приятное управление и точное выполнение ваших команд. Все автомобили оснащены регулируемой наклоном колонкой управления.
Где находится номер двигателя ВАЗ-2114 8 клапанов: фото и видео
Автомобиль: ВАЗ-2114.Спрашивает: Смирнов Иван.Суть вопроса: Как проверить номер двигателя?
Здравствуйте! Подскажите, пожалуйста, где найти номер двигателя на моторе ВАЗ-2114? Я планирую купить себе машину и хочу узнать, обязательно ли проверять его, потому как считаю, что необязательно, всё равно же его никак не перебить, а друзья советуют прямо противоположное! Хочу услышать независимый комментарий и совет по этому поводу.
Необходимость проверки номера
Стрелочкой отмечено где искать номер двигателя
Всегда, когда вы покупаете автомобиль, необходимо проверять номер двигателя с тем, что указан в документах. Это касается как постановки, так и снятия транспортного средства с учёта. Ниже, мы расскажем вам о том, где найти номер двигателя на автомобиле ВАЗ-2114.
The following two tabs change content below.
Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.
Необходимость проверки номеров двигателя и кузова без исключения на любом транспортном средстве связано в первую очередь с тем, чтобы не приобрести угнанный автомобиль.
Далее, сложности могут возникнуть, если двигатель стоит уже не родной. Его могли поменять, например, снять с разборки. А при проверке возникнут лишние проблемы.
Все цифры и буквы указанные на агрегате, должны полностью совпадать с теми, которые находятся в документах, исключая случаи исправления
Также необходимо обращать внимание на их целостность, то есть на них не должно быть никаких механических повреждений
Где смотреть номер двигателя на ВАЗ-2114?
Всего, на автомобиле есть одно место, где выбит номер двигателя – это на блоке цилиндров с правой стороны, рядом с термостатом, прямо над картером сцепления.
Номер двигателя хорошо видно, если вы добрались до него.
Местонахождение номера указано стрелкой.
Обратите внимание, для того, чтобы увидеть его, может понадобиться демонтировать корпус воздушного фильтра, вместе с патрубками
Информационная табличка
Дублируется номер на информационной табличке с правой стороны передней стойки, вместе с номером кузова двигателя, которые выбиты в ниже запасного колеса и передней стойки справа.
Идентификационная табличка под капотом
Табличка отмечена красным маркером.
Вышеуказанная табличка, предназначена для информирования владельца о всей информации об автомобиле: годе выпуска, завода изготовителя и прочего
Как в случае с номером двигателя и кузова, обратите внимание на целостность этой таблички, отсутствия на ней повреждений и сколов. Сама по себе она должна быть гладкой, и иметь целые заклёпки, фиксирующие её на месте. Если на ней имеются следы ржавчины, то лучше всего очистить её, чтобы впоследствии это не сказалось на общем состоянии информационных материалов
Если на ней имеются следы ржавчины, то лучше всего очистить её, чтобы впоследствии это не сказалось на общем состоянии информационных материалов.
В чем отличие 124 и 126 двигателя приоры
Двигатель современного автомобиля многие водители с удовольствием называют сердцем машины. Естественно, при покупке нового авто каждый пользователь задается вопросом соответствия основных технических характеристик и эксплуатационных параметров предъявляемым требованиям. Повышенный интерес предъявляется к двум основным параметрам, которые условно можно назвать так:
- Сила (мощность, тяга и т.п.).
- Долголетие (номинальный эксплуатационный ресурс, способность выдерживать высокие эксплуатационные нагрузки).
Чаще всего автомобилисты, отдающие предпочтение технике отечественного производителя, сравнивают силовые агрегаты, используемые на Лада Приора. И основной вопрос звучит так: какой двигатель лучше 124 или 126? Попробуем разобраться!
Двигатель ВАЗ 124
Чтобы понять, какой двигатель надежнее, лучше, долговечнее и легче выдерживает экстремальные нагрузки, необходимо оценить различные показатели. Но главным критерием, конечно же, будет практика применения. Так вот, по этому параметру, 124-й силовой агрегат (полное наименование: двигатель ВАЗ 21124) превосходит конкурента. Убедиться в этом легко. На рынке в свободной продаже имеются моторы самой первой вариации (установленные на ВАЗ 2112), а также силовые агрегаты 126 модификации. А вот мотор ВАЗ 124 относится к категории дефицитных.
В чем же особенности?
- Прежде всего, именно здесь конструкторами было принято решение довести рабочий объем до 1600 см³. Такие показатели были достигнуты благодаря принятию следующих основных конструктивных решений: увеличение радиуса кривошипа при сохранении неизменного диаметра цилиндров (82 мм).
- Наиболее значимое решение, которое удалось реализовать – избавление от проблемы изгибания клапанов в случае внезапного (аварийного) обрыва ремня ГРМ. Задача была решена за счет внесения изменений в конструкцию самого клапана, точнее – его поверхности. Специальные выемки, изготовленные на клапанах, позволили автомобилистам существенно сократить расходы на капремонт ДВС.
- Впервые в конструкции отечественных авто применены гидротолкатели. Отпала необходимость в проведении постоянных регулировок и подгонке седел, а также самих клапанов.
- И еще одно знаковое отличие заключается в отсутствии традиционного комплекта высоковольтных проводов. Взамен конструкторы предложили использовать отдельно катушку на каждую свечу зажигания. С одной стороны – тенденция к удорожанию мотора, с другой – существенное повышение надежности и безотказности при пуске ДВС и его работе на разных оборотах.

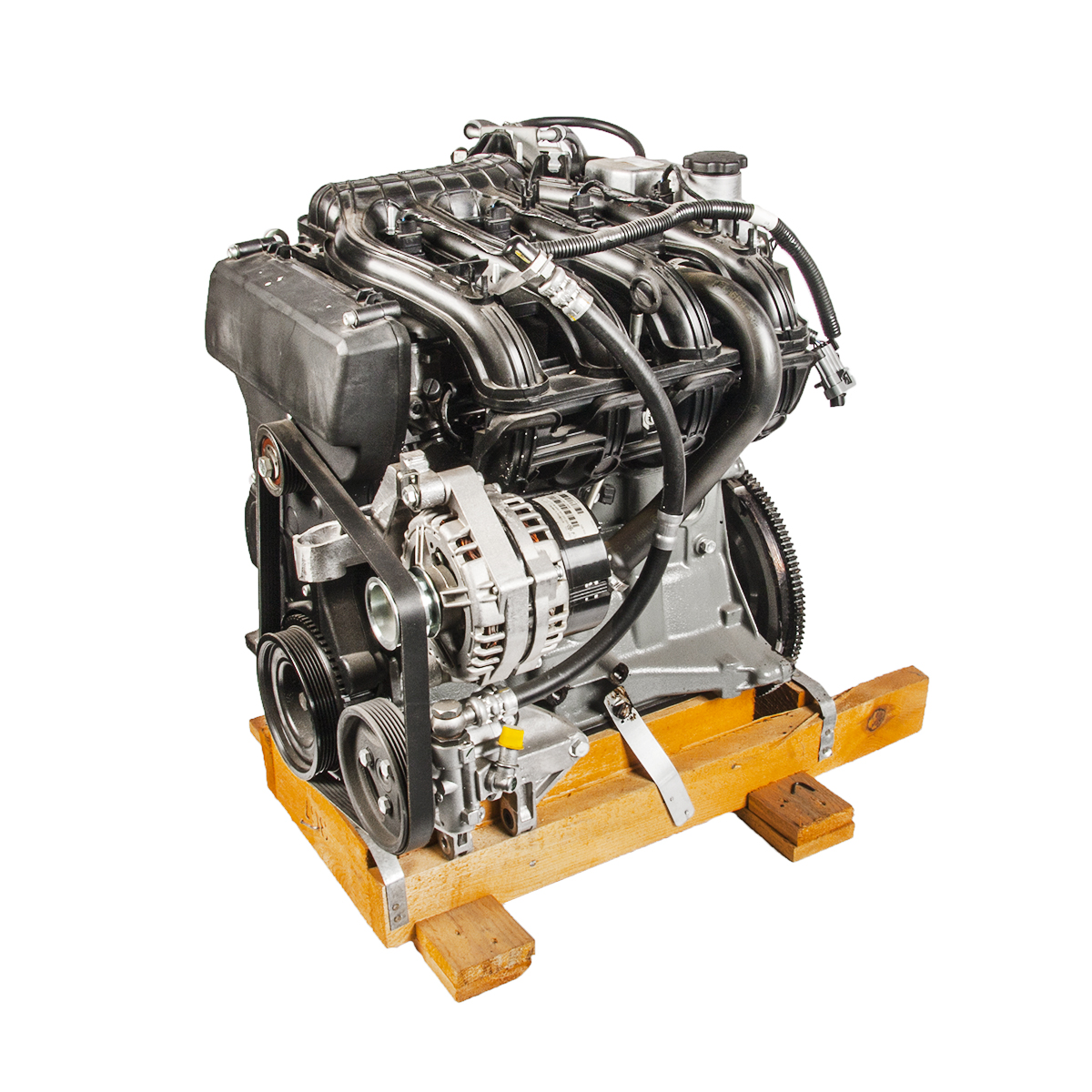

Двигатель ВАЗ 126
Этот мотор нашел наибольшее применение на Приоре и стал оптимальным, лучшим решением для городских седанов. В соотношении таких важных показателей как динамика (движения) и расход (топлива) среди иных отечественных силовых агрегатов альтернативы нет. 126-й двигатель – это первый «шестнадцатиклапанник» в модельном ряду производителя. Примененная здесь система многоточечного впрыска позволила добиться оптимального формирования и насыщения топливно-воздушной смеси. Движок заслуженно попал в категорию соответствия стандартам «Евро 4» и считается одной из перспективных, готовых для дальнейшей оптимизации образцов.
Конструктивные особенности
Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.
Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.
Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.
Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:
- Если привод только на генератор — длина ремня 742 мм.
- При наличии гидроусилителя руля — 1115 мм.
- При наличии ГУРа и кондиционера 1125 мм.
Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.
На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.
Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.
Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.
Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.
Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.
Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.
Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.
Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).
Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.
Впускной коллектор объединен с ресивером и выполнен из пластика.
Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.
Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.
Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.
Составные части
По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина. Основные части можно описать так:
- Сепаратор + клапан гравитации
- Датчик давления
- Фильтрующая часть (обычно из угля)
- Соединительные трубки
- Электромагнитный клапан
Как видите абсолютно ничего сложного. Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак. Клапан гравитации – практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).
Датчик давления, очень нужная вещь – он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.
Фильтрующая часть – как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.
Соединительные трубки – нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.
Электромагнитный клапан – служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.
Сколько весит двигатель ВАЗа?
Масса двигателя автомобиля ВАЗ:
| Модель | Рабочий объём, см 3 | Мощность, л.с. | Масса, кг |
| ВАЗ 11183-1000260 | 1596 | 82 | 112 |
| ВАЗ 11194-1000260 | 1390 | 89 | 112 |
| ВАЗ 2103-1000260 | 1450 | 71,4 | 120,7 |
| ВАЗ 2104-1000260 | 1450 | 68 | 120 |
| ВАЗ 2106-1000260 | 1570 | 74,5 | 121 |
| ВАЗ 21083-1000260-53 | 1500 | 69 | 127,3 |
| ВАЗ 2111-100026080 | 1490 | 77 | 127,3 |
| ВАЗ 21114-100026080 | 1596 | 81,6 | 112 |
| ВАЗ 21124-100026080 | 1599 | 89,1 | 121 |
| ВАЗ 21126-100026080 | 1597 | 98 | 115 |
| ВАЗ 21128-100026080 | 1796 | 105 | 117 |
| ВАЗ 21213-1000260 | 1690 | 78,9 | 117 |
| ВАЗ 21214-1000260 | 1690 | 81 | 122 |
| ВАЗ 2123-1000260 | 1690 | 81 | 127 |
| ВАЗ 2130-1000260 | 1790 | 81,8 | 122 |
Случайные записи — cколько весит:
Разрешается перепечатывание и распространение материалов этого сайта с указанием прямой индексируемой ссылки. Спасибо.
Источник

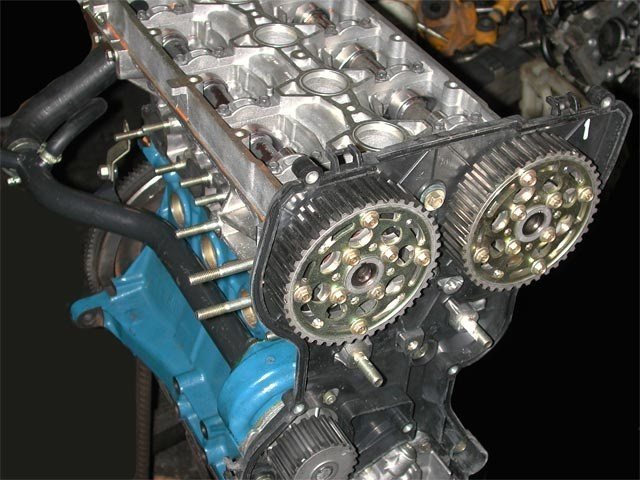

Головка блока цилиндров
Шестнадцатиклапанная ГБЦ отличается от той, что устанавливалась на 2112, лишь увеличенной площадью поверхности, отводимой под монтаж фланцев впускного коллектора.
Для управления клапанами в верней части ГБЦ установлены два распредвала: один для впускной группы, другой для выпускной. Чтобы отличить их, завод-изготовитель ставит клейма, которые находятся на шейке валов за вторым кулачком. Если последняя цифра 14, значит, вал выпускной, если 15, то, соответственно, впускной. Кроме того, у впускного распредвала рядом с первым кулачком имеется необработанный поясок металла.
Так как в головке предусмотрены гидротолкатели, это избавляет владельца автомобиля от регулировки тепловых зазоров между кулачками и клапанами.
Однако такое удобство вынуждает водителя тщательно следить за чистотой и качеством масла, так как механизм гидротолкателя весьма чувствителен к посторонним примесям в смазке, наличие которых может привести к выходу его из строя, а ремонту он не подлежит, только полной замене.
Стержни клапанов шестнадцатиклапанного мотора имеют диаметр 7 мм, у восьмиклапанного они на 1 мм больше.
Как уже говорилось выше, распредвалы вращаются благодаря ременному приводу, идущему от коленвала. Метки для правильного выставления рабочих фаз двигателя на шкивах 21124 имеют смещение на два градуса относительно таких же меток, нанесенных на шкивы силового агрегата 2112.
Зубчатые шкивы впускного и выпускного валов отличаются друг от друга и отмечены своей маркировкой: впускной – «21124-1006019», выпускной – «21124-100606020». Кроме того, впускной шкив имеет кружок около ступицы и шторку на внутренней стороне, у выпускного такой шторки нет.
Салон и кузов
Качественная сборка салона авто – это явно не про ВАЗ-2110. Дребезжание, «сверчки» и скрипы в салоне этого автомобиля присутствуют с завода. С этим владельцы либо мирятся, либо начинают полную переборку салона.
Еще одним минусом в салоне является система отопления и вентиляции. Печка салона очень часто прекращает выполнять свои функции.
Ну и напоследок – кузов. Из основных проблем с кузовом можно отметить слабую антикоррозийную обработку днища, а также отсутствие заглушек технологических отверстиях, из-за чего в этих отверстиях часто образуется коррозия.
Дополнительно коррозия может появиться возле уплотнителей лобового стекла. Это касается всех моделей 10-го семейства.
Что касается моделей 2111 и 2112, то проблем с кузовом у них больше, чем у седана.
У этих моделей часто сильно гремит задняя дверь. «Сверчки» в багажнике – обычное дело. Коррозия на задней двери появляется очень часто.
У ВАЗ-2111 при закрывании задней двери возможно разрушение катафота. Также на рейлингах у этой модели быстро облетает краска, особенно на передних стойках.
Головка блока цилиндров
Шестнадцатиклапанная ГБЦ отличается от той, что устанавливалась на 2112, лишь увеличенной площадью поверхности, отводимой под монтаж фланцев впускного коллектора.
Для управления клапанами в верней части ГБЦ установлены два распредвала: один для впускной группы, другой для выпускной. Чтобы отличить их, завод-изготовитель ставит клейма, которые находятся на шейке валов за вторым кулачком. Если последняя цифра 14, значит, вал выпускной, если 15, то, соответственно, впускной. Кроме того, у впускного распредвала рядом с первым кулачком имеется необработанный поясок металла.
Так как в головке предусмотрены гидротолкатели, это избавляет владельца автомобиля от регулировки тепловых зазоров между кулачками и клапанами.
Однако такое удобство вынуждает водителя тщательно следить за чистотой и качеством масла, так как механизм гидротолкателя весьма чувствителен к посторонним примесям в смазке, наличие которых может привести к выходу его из строя, а ремонту он не подлежит, только полной замене.
Стержни клапанов шестнадцатиклапанного мотора имеют диаметр 7 мм, у восьмиклапанного они на 1 мм больше.
Как уже говорилось выше, распредвалы вращаются благодаря ременному приводу, идущему от коленвала. Метки для правильного выставления рабочих фаз двигателя на шкивах 21124 имеют смещение на два градуса относительно таких же меток, нанесенных на шкивы силового агрегата 2112.
Впускного и выпускного валов отличаются друг от друга и отмечены своей маркировкой: впускной — «21124-1006019», выпускной — «21124-100606020». Кроме того, впускной шкив имеет кружок около ступицы и шторку на внутренней стороне, у выпускного такой шторки нет.

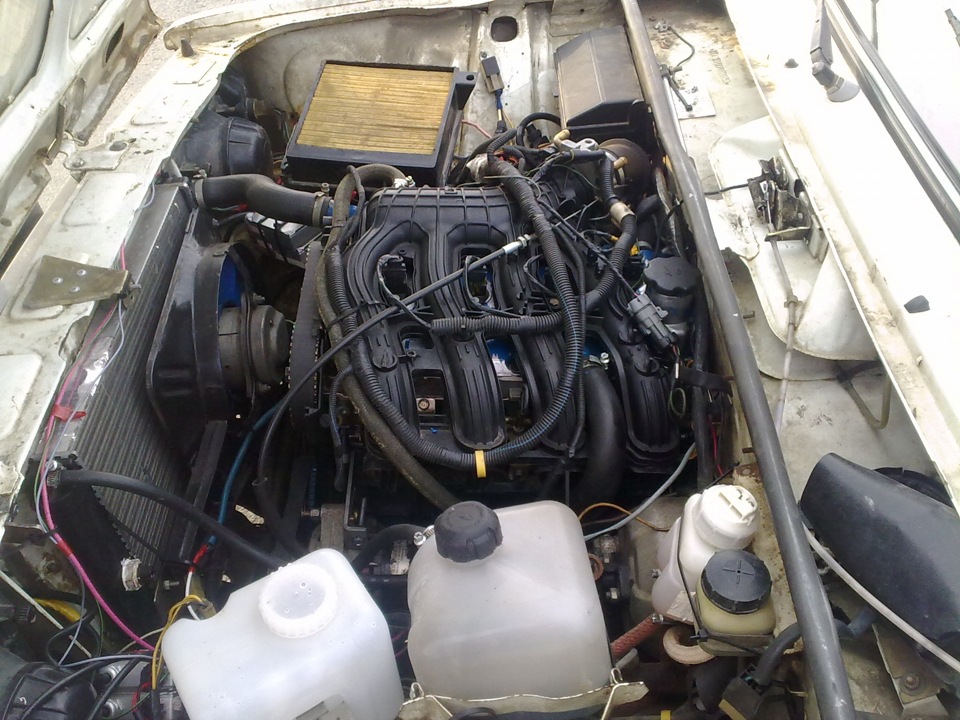

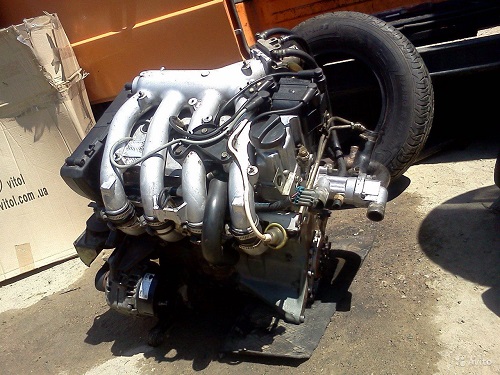

Мотор Ваз 2111
Как говорилось выше, двигатель Ваз 2111 – это начало эпохи распределенного впрыска топлива. Появление автомобилей «десятого семейства» позволило инженерам поработать в качественно новом направлении, и в целом, оно стало удачным, полностью изменив типовые параметры работы инжекторных двигателей Ваз.
Мотор 2111, как и его наследники 2112, 21114, 21124,21118 устанавливаются на моделях авто 2108, , 21099, , 2111, 2112, , в их различных модификациях, а так же на Lada Kalina. Многие владельцы старых карбюраторных авто, не изменяя своим любимцам, попросту ставят новый инжекторный агрегат в свои машины, чем продлевают им жизнь не на один десяток лет.
Что изменилось:
- В пятнадцатилетний период эти агрегаты изменили свой объем от 1500 см3до 1800, а мощность увеличена на 20 л. с. И если мотор 2111 – это своеобразная модификация 21083 и 2110, отличающаяся дополнительными крепежными отверстиями для генератора, модулем зажигания и датчиком детонации, то, к примеру, двигатель Ваз 21124 – принципиально другой агрегат. Чиповый тюнинг двигателя Ваз берет распространение именно от него.
- Единственный спорный момент в особенности этих двигателей Ваз заключается в увеличении количества клапанов с 8 до 16. И если задаваться вопросом, на каких же двигателях гнет клапана при обрыве ремня ГРМ, то нужно запомнить лишь одну модификацию двигателя: 2112, несмотря на то, что это один из самых распространенных для тюнинга двигатель Ваз.
- Ко всему, двигатель Ваз 2112 имеет совершенно иные характеристики среди двигателей Ваза и иные типовые параметры работы инжекторных двигателей Ваз. В отличие от 2111, здесь увеличена мощность до 93 л. с. (2111 – 78), крутящий момент 127/3700 (115/3000), при уменьшенном объеме с 1600 до 1500 см3.
- Здесь же появляется еще один распредвал, а также иная система подачи воздуха в цилиндры. Этот мотор, естественно, стал более мощным, но водителю скорее подойдет более спокойный и экономичный стиль езды ввиду крутящего момента на низких оборотах.
- Отличие более поздних 21114 и 21124 заключаются в том, что у них была увеличена высота блока цилиндров на 2 мм, и ход коленвала с 71 вырос до 75,5. Эти технические характеристики определили добавление объема в двигатель Ваз до 1600 см3.
- Плюс ко всему, немного видоизменилась топливная система с рампой форсунок, изживается магистраль возврата топлива, установлен каталитический нейтрализатор.
- Принципиально новая система зажигания теперь представляет собой четырехвыводную катушку, а не модуль зажигания, как на 2111. Качество такого зажигания, безусловно, лучше, но могут появиться некоторые проблемы при заводе зимой, но это только с непривычки.
Чаще всего при выборе авто, учитывая технические характеристики, владельцы стараются избегать этот агрегат, но это делают лишь те, кто не очень кропотливо относится к уходу за мотором, так как избежать неприятностей можно своевременной заменой ремня, и к покупке этой части стоит относиться более ответственно.
При выборе ремня доверять можно только проверенному производителю, информацию о котором можно узнать в сети или же от знакомых, так как доверять продавцам в магазинах на 100% нельзя. Не исключены частые подделки известных фирм, что приводит к недооценке того или иного ремня. Соответственно, как минимум в срок, положенный по стандартным характеристикам ремень просто обязан проверяться владельцем.
Преимущества шестнадцатиклапанного двигателя
Мы уже говорили о том, что рассматриваемые в статье ДВС семейства ВАЗ-2110(2112) отличаются большей мощностью, меньшим расходом топлива, а также высокими техническими характеристиками в отличие от “восьмерок”. Пришло время узнать, какие конструктивные особенности делают 16 клапанный двигатель ВАЗ 2112 столь привлекательным выбором для автомобилистов.
СРАЗУ ОГОВОРИМСЯ, КАКИЕ ИМЕННО “ПЛЮСЫ” БУДУТ РАССМОТРЕНЫ В ДАННОМ РАЗДЕЛЕ СТАТЬИ:
- экономия топлива;
- более высокая мощность;
- детонационная стойкость;
- продвинутая система охлаждения;
- простой тюнинг за счет разнесения впускного и выпускного тракта.
Именно разделение между собой впусконого и выпусконого трактов в конструкции двигателей ВАЗ-21120 и 21124 делает возможным осуществить вполне ощутимую экономию топлива. Таким образом, поступление горючего и забор отработанных газов производятся отдельной разнесенной системой клапанов, благодаря чему не происходит нежелательного смешивания топлива и продуктов горения. Очевидно также, что благодаря этому повышается КПД двигателя и его мощность.

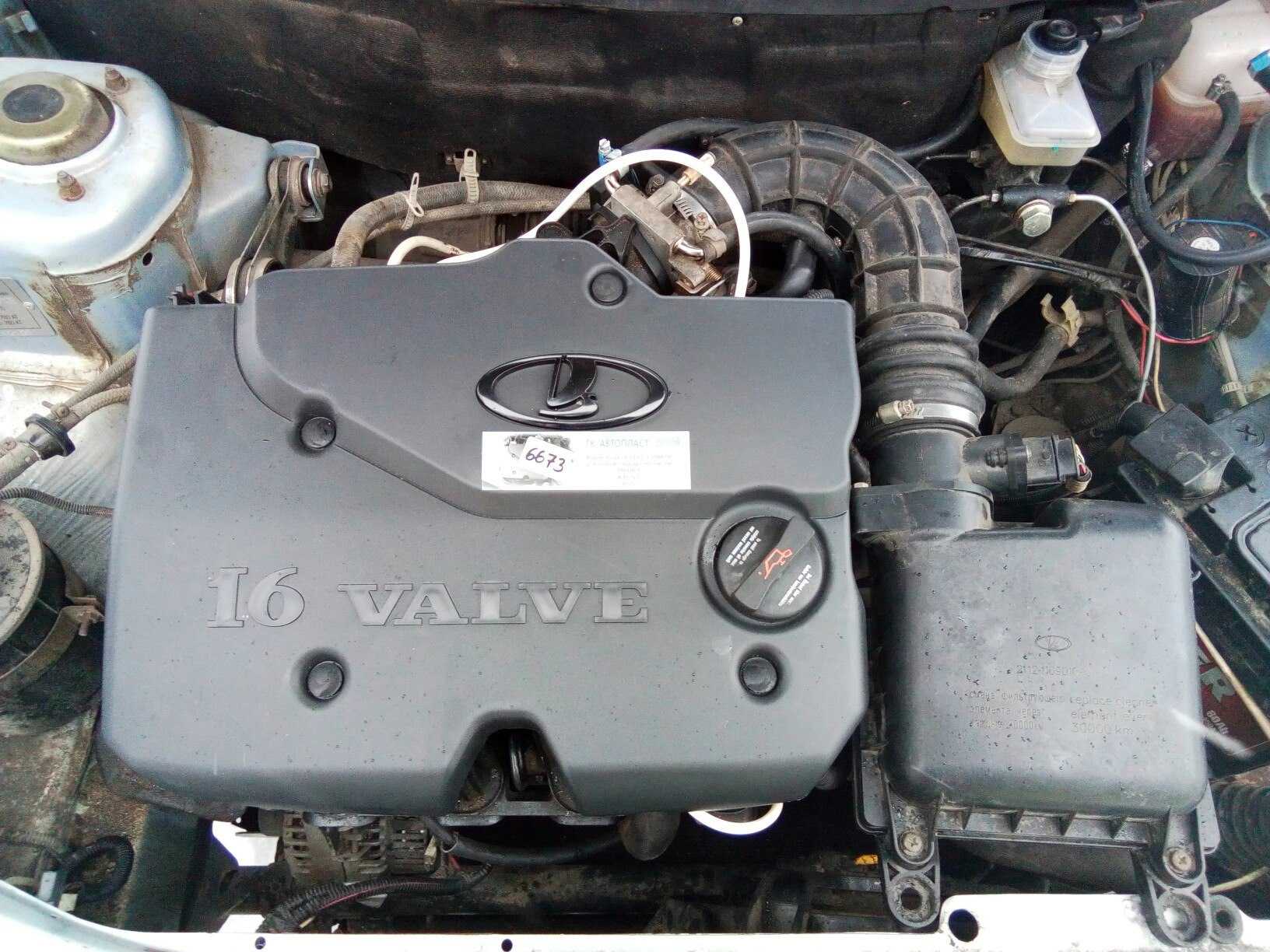

Шестнадцатиклапанный двигатель ВАЗ 2110
Не обошли стороной новшества и камеру сгорания, а также строение блока цилиндров. Их конструкция несколько изменена таким образом, что риск детонации топливной смеси сводится к минимуму. Это действительно весомое преимущество, ведь качество бензина в наших АЗС оставляет желать лучшего. Соответственно, подобного рода конструкция ДВС остается как гарантия его долгого срока службы.
Высокой стабильностью также радует работа системы охлаждения подобного рода устройств. Это важнейший фактор, обеспечивающий долгую работу двигателя и надежность в процессе его эксплуатации. Эффективный теплоотвод позволяет ДВС работать в заданном температурном режиме, предупреждая преждевременный износ. Достаточно ли весомые преимущества для вас в пользу 16 клапанов? Но это еще не все.
Блок цилиндров и шатунно-поршневая группа ШПГ
Это главная часть двигателя, в которой энергия сгоревшего топлива превращается в механическую. Она состоит из блока цилиндров, поршней, шатунов, соединительных пальцев опор-подшипников, коленвала и полуколец, ограничивающих смещение последнего относительно своей оси.
Двигатель ВАЗ 21124 16 клапанов комплектуется «высоким» блоком 11193, получившим свое прозвище из-за размера. Он отливается из чугуна, а затем в нем вытачивают отверсится под цилиндры. Его высота 197 миллиметров (от оси вращения коленвала до верхней кромки). Он выше блока цилиндров, использовавшегося в моторе 21120 на 2,2 мм. Это увеличение позволило повысить рабочий объем до 1,6 литра без увеличения диаметра цилиндров. Также блок отличается уменьшенным размером отверстий для болтов крепления ГБЦ.
Вам будет интересно:История и описание логотипа «Опель». Как изменялась эмблема фирмы с течением времени?
Коленчатый вал (каталожный номер – 11183 -1005016), как и блок, отлит из чугуна. Шейки (места соприкосновения с другими деталями) отполированы и в них просверлены отверстия для смазки опорных и шатунных подшипников. Для уменьшения вибрации от вращения на валу установлено 8 противовесов, по форме похожих на половину диска.
Шатуны выкованы из стали, состоят из двух головок – верхней и нижней. В верхней установлена втулка, выполненная из сталебронзового сплава, для крепления поршня. В нижнюю – запрессованы вкладыши (подшипники скольжения). Крепится шатун к коленвалу при помощи крышки и 2 болтов.
Поршни, устанавливаемые в двигатель ВАЗ 21124 16 клапанов, были разработаны специально для него. Они отлиты из алюминия, а в их торце есть 3 канавки для установки 2 компрессионных и одного маслосъемного кольца. На днище поршня (сторона, соприкасающаяся с клапанами) сделаны 4 выточки глубиной 5,5 миллиметров
Эта мера добавляет двигателю еще одно важное свойство – сохранность клапанов при разрыве ремня ГРМ или его неправильной установке. За эту модификацию мотор владельцы называют «безвтыковым»
Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников
Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников.
Сильный износ этой части двигателя приводит к сильному ухудшению характеристик двигателя ВАЗ 21124 вплоть до невозможности запуска.

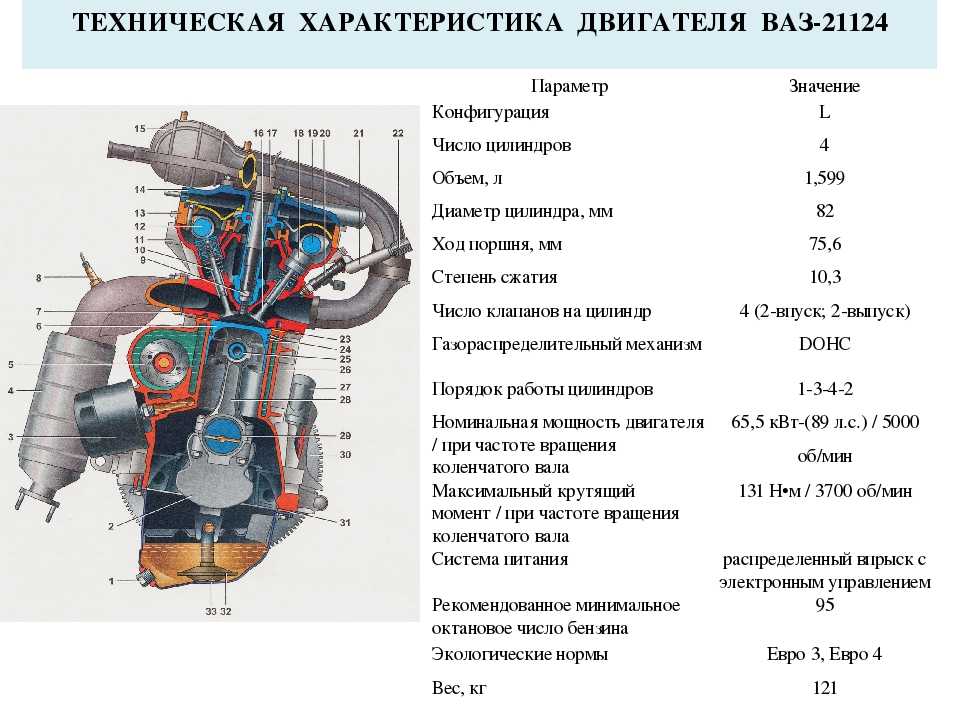

Особенности конструкции двигателя Лада 21124 16 клапанов
Прежде всего двс отличается от предыдущего 1.5‑литрового ВАЗ 2112 более высоким блоком. А увеличение хода поршня на 4,6 мм позволило нарастить рабочий объем мотора до 1.6 литра. Благодаря лункам в днищах поршней, этот силовой агрегат при обрыве ремня клапана не гнет.
Этот мотор получил ряд современных конструктивных решений. Кроме уже использовавшихся раньше гидрокомпенсаторов, на нем впервые применили индивидуальные катушки зажигания. А катколлектор позволил вписаться в жесткие экологические нормы ЕВРО 3 (потом и ЕВРО 4).
Популярный блогер Евгений Травников сравнивает характеристики 24-го и 26-го двс
MANUAL
Русскоязычный мануал для этого двигателя находится здесь
ARTICLE
Про моторы ВАЗ 21114 и 21124 рассказано в статье ЗаРулем
COMPANY
Кованые поршни для такого мотора предлагает Поршни СТИ
Система смазки 126 двигателя
16 клапанный двигатель ваз 126, характеристики которого представлены выше, имеет систему смазки смешанного типа. Детали подверженные высоким нагрузкам смазываются маслом, поступающим под высоким давлением. Нагнетание давления масла осуществляется насосом шестеренчатого типа.
СПРАВКА: Во избежание возникновения избыточного давления система оснащена редукционным клапаном. При превышении нормы давления клапан перепускает смазочный материал в картер силовой установки.
Комплектующие не подверженные высоким нагрузкам смазываются путём разбрызгивания масла. Детали механизма распределения газов смазываются путем разбрызгивания. После разбрызгивания смазочный материал стекает в поддон картера.
Для увеличения срока службы комплектующих, система смазки оснащена двухступенчатой системой очистки масла. Для грубой очистки предусмотрена металлическая сетка маслоприемника, установленного в картере силового агрегата. Она очищает систему от металлической стружки и крупных загрязнений. Тонкая очистка смазочного материала осуществляется сменным фильтрующим элементом. Он очищает смазку от металлической стружки и загрязнений мелкой фракции.
Характеристики
| Тип двигателя | Бензиновый |
| Мощность | 92.5 л. с. |
| Крутящий момент | 128 Н·м при 3700-3900 об/мин |
| Объем | 1.5 л (1499 куб. см.) |
| Конструкция | рядный |
| Тип топлива | бензин |
| ГРМ | DOHC |
| Компрессия | 10.5 |
| Диаметр цилиндра | 82 |
| Ход поршня | 71 |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Бензин | АИ-95 |
| Порядок работы цилиндров | 1-3-4-2 |
| Вес | 120 кг |
| Максимальная скорость | 175-185 км/ч |
| Годы выпуска | 1998 – 2006 |
| Подача топлива | инжекторная, распределенный впрыск |
| Система зажигания | катушки/свечи |
| Нумерация цилиндров | от шкива коленвала |
| Головка блока цилиндров | алюминиевый сплав |
| Блок цилиндров | чугунный 28 кг |
| Впуск | полимерный коллектор с ресивером |
| Выпуск | труба с нейтрализатором |
| Распредвалы | 2 |
| Материал колец | сталь, чугун |
Выводы TheDifference.ru
- ВАЗ-2110 – переднеприводный седан российского производства, выпускавшийся ОАО «АвтоВАЗ» с 1995 по 2007 годы.
- Автомобиль Богдан-2110 производится в г. Черкассы РУ по лицензии АвтоВАЗа, в качестве прототипа выступает ВАЗ-2110.
- Производство ВАЗ-2110 уже прекращено, а Богдан-2110 продолжают выпускать.
- Богдан-2110 имеет собственную символику.
- Основные отличия в экстерьере заметны в форме фонарей, переднего бампера и решетки радиатора.
- Есть отличия и в интерьере – Богдан-2110 оснащен новыми приборной доской, рулевым колесом и креслами водителя и пассажира, штатным бортовым компьютером.
- Некоторые комплектующие для «Богдана» выпускаются в Республике Украина.
- Окраска кузова и сборка Богдан-2110 осуществляются также в Украине.
ВАЗ-2110 — переднеприводный автомобиль нового поколения с кузовом седан Волжского автозавода.
Родоначальник нового поколения переднеприводных автомобилей — седан ВАЗ 2110 серийно выпускается с 1996 года. В отличие от предыдущих моделей в автомобиле ВАЗ-2110 заложены новые оригинальные разработки: применение оцинкованного металла для деталей кузова, наиболее подвергающихся коррозии, крепление капота на газовых упорах, регулируемая рулевая колонка, бортовая система контроля, иммобилизатор, система улавливания паров бензина, вентилируемые тормозные диски и ряд других новшеств. Предусмотрена возможность установки кондиционера, которым серийно комплектуется часть машин. По своим ценовым характеристикам автомобили относятся к верхнему сегменту ценового диапазона автомобилей ВАЗ.
«Десятку» вначале комплектовали только короткоходными карбюраторными 1,5-литровыми 69-сильными двигателями ВАЗ-21083, что в совокупности с высокой степенью унификации по ряду узлов и агрегатов (к сожалению, далеко не всех) с уже выпускаемыми автомобилями несколько упрощало владельцам первых «десяток» их эксплуатацию и обслуживание. Хотя проблем с «оригинальными», а потому дефицитными запчастями (например, расширительного бачка, передних стоек и др.) было не мало. Зато эксплуатационные характеристики: максимальная скорость 162 км/ч и средний расход топлива 7,5 л/100 км значительно улучшены (на 12%) по сравнению с моделью 21099, в основном за счет уменьшения коэффициента аэродинамического сопротивления. В настоящее время карбюраторный двигатель уступил место под капотом новому поколению двигателей с распределенным впрыском топлива и электронным управлением.
Модель с 8-клапанным 79-сильным двигателем рабочим объемом 1,5 л с распределенным впрыском топлива имеет индекс ВАЗ 21102. Такой двигатель обеспечивает достаточные показатели по мощности (56 кВт) и крутящему моменту (118 Нм), при умеренном расходе топлива. Максимальная скорость такого автомобиля достигает 170 км/ч, а разгон до «сотни» занимает 14 секунд. Автомобили с таким двигателем, благодаря его высокой эластичности и тяговитости, особенно хороши при поездках в условиях интенсивного городского движения.
