Проверка катушки зажигания и ее цепей Лада Приора (ВАЗ-2170)

Для проверки работоспособности катушки зажигания сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса (см.«Замена топливного фильтра»). Снимаем катушку зажигания (см.«Проверка состояния и замена свечей зажигания»). Вставляем в резиновый наконечник катушки заведомо исправную свечу зажигания и подсоединяем к катушке колодку жгута проводов системы управления двигателем.

Располагаем свечу на крышке головки блока цилиндров… …так чтобы был контакт между боковым электродом свечи и «массой» двигателя.

В системе зажигания не используется традиционный распределитель…

В системе зажигания автомобиля ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) за распределением и моментом возникновения искры в цилиндрах следит ЭБУ. Искрообразование происходит последовательно в тех цилиндрах, в которых заканчивается такт сжатия и, соответственно, соблюдается порядок 1–3–4–2. Датчики положения коленчатого и распределительных валов подают в ЭБУ импульсные «опорные» сигналы, на основе которых ЭБУ рассчитывает последовательность срабатывания катушек зажигания. Для точного управления зажиганием ЭБУ использует следующую информацию:– частота вращения коленчатого вала;– нагрузка двигателя (массовый расход воздуха);– температура охлаждающей жидкости;– положение коленчатого вала;– положение распределительных валов;– наличие детонации.

2. Снятие и установка катушек зажигания на ВАЗ 2170 2171 2172 Лада Приора.

Вам потребуется торцовая головка «на 10».1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите декоративный кожух с двигателя (см. «Снятие и установка декоративного кожуха двигателя»). 3. Отожмите пластиковый фиксатор колодки присоединения электропроводки

4. …и отсоедините от вывода катушки колодку жгута проводов.

5. Выверните болт крепления катушки зажигания к крышке головки блока…

6. …и извлеките катушку из свечного колодца.

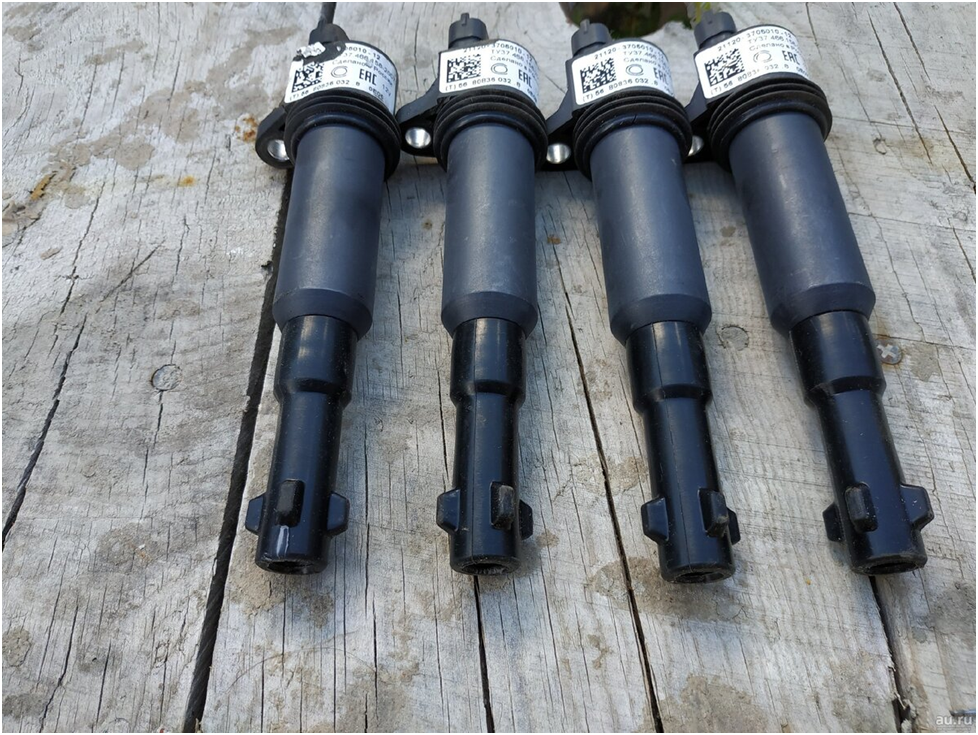

Примечания Так выглядит снятая с автомобиля катушка зажигания Лада Приора (Lada Priora)

Обратите внимание на ее маркировку, чтобы для замены приобрести аналогичную катушку. Катушки зажигания взаимозаменяемы и могут быть установлены в любой последовательности

7. Установите катушку зажигания в порядке, обратном снятию.

Система зажигания — уязвимое место Приоры, и не только ее. Катушки зажигания в автомобиле Приора индивидуальные, по одной на цилиндр, то есть всего 4. Случается, что одна из них перестает работать, а вместе с ней выпадает из рабочего ритма один из цилиндров. Это сопровождается вибрацией и непонятными звуками под капотом. Опытные автолюбители в таких ситуациях понимают, что машина троит.

Для чего нужна катушка? Чтобы поджечь топливовоздушную смесь в цилиндре, нужен ток высокого напряжения, а в автомобильном аккумуляторе он низковольтный. Таким образом, катушка зажигания является чем-то вроде трансформатора, генерируя ток с большим напряжением. Ее первичная обмотка состоит всего из 150 витков, а во вторичной их число намного больше, что и позволяет генерировать импульсы, используя свечу зажигания как разрядник.

Чтобы магнитное поле получилось как можно более сильным, внутри катушки располагается сердечник из железа

Главная характеристика катушки — это значение сопротивления ее обмоток, что и учитывается при диагностике зажигания.Выход из строя такого важного узла грозит полной остановкой мотора, не говоря уже о перебоях в работе

Результат

После двух доработок замечен ряд улучшений:

• ─ автомобиль стал лучше разгонятся;
• ─ пропали провалы;
• ─ реакция на педаль газа стала более четкой;
• ─ холостые обороты стали стабильными;
• ─ расход бензина снизился на 0,7- 0,9 литров до 7.8 л/100км по городу.
• ─ двигатель стал заводится быстрей, стартер не крутит более 2 секунд.

Такое ощущение, что двигатель стал моложе на 100 тыс. км.

Напомним, улучшить искру можно и на двигателях с модулем зажигания. Кстати, не забывайте, что на искрообразование влияют высоковольтные провода.

Ваш отзыв о доработке катушек зажигания при помощи конденсаторов:

Ваш отзыв о сокращении разъемов в цепи катушек зажигания:

Автор ARBI-M , 20 января, 2017

FakeHeader

Comments 75

Похоже я понял почему они у тебя горят

Незнаю, мне авто электрик делал он же и настраивал.

Но тут надо мозги и проводку переделывать

А что с мозгами делать надо?

Говорят от БМВ подходят, нужно только штекер переделать.

А двигатель часто моешь ?

Я ни разу не мыл. Да, там все засрано. Но и катушки все родные стоят. Свечи пользую А17 в фирменной упаковке.Но больше всего понравились свечи NGK, они не умирают внезапно. Проехал на одном комплекте 50 тысяч и поменял просто для своего спокойствия.

Заменил все на bosch с переодичностью 6 месяцев, свечи А17дврм группы bosch. 5 лет полет нормальный!

Катушки родные ещё, свечи ваз ставлю, пробег112000км, кинул сразу массу с аккумулятора на ДВС провод кг, проблем пока нет, на счёт кондёров тоже ставил, потом убрал, пустое это все, да проверь массу ДВС и массу катушек она закреплено со стороны коробки

катушки СОАТЭ, свечи Denso вместе прекрасно работают

Бриск очко а не свечи

На своей поменял все 4 катушки(после 70тыс.км родные стали умирать, с периодичностью 6мес.) Взамен брал соатэ2112. Через год одна снова умерла. Свечи были энгельсские, выкинул их, думаю из за них умирали катушки. Купил бриск, проблем больше не наблюдал. Так и продал.и

А какая проблема то у тебя, зачем колекцию собрал

Троит, плавают обороты, плохо заводится. Симптомы пропадали после замены ИКЗ. На диагностике ничего не нашлось, ошибок в ЭБУ нет, все показатели в норме (Opendiag).

Нужно норм диагностику делать, или вообще эбу заменить дело скорее всего не в катушках,

Троит, плавают обороты, плохо заводится. Симптомы пропадали после замены ИКЗ. На диагностике ничего не нашлось, ошибок в ЭБУ нет, все показатели в норме (Opendiag).

Ещё добавить богатит и большой расход и все симптомы умершего дмрв.

Троит, плавают обороты, плохо заводится. Симптомы пропадали после замены ИКЗ. На диагностике ничего не нашлось, ошибок в ЭБУ нет, все показатели в норме (Opendiag).

Да нужно мотортестором (типа СКАНМАТИКА) нормальным диагностику сделать с замером утечек генератором дыма. Opendiag даёт поверхностную картину. Короче, нормальную диагностику сделать и всё станет понятно.

Проверка работоспособности: как проверить катушки зажигания на Приоре

Прежде чем приступать к замене катушек зажигания, обязательно нужно сделать проверку для этого осмотрите их. Недопустимы трещины, сколы, иные повреждения на ее корпусе. Если Вы видите, что пластмасса повреждена, значит, деталь перегрелась, ее нельзя эксплуатировать дальше.

Ответ на вопрос о том, как проверить элемент системы зажигания Приоры на 16 клапанов, не ограничивается только осмотром. Сначала нужно поменять их местами и посмотреть, появились ли перебои в другом цилиндре. Если перебои есть, проблема в катушке. Есть несколько способов с использованием приборов. Для работы нужно:

1. Зафиксировать машину на месте и заглушить мотор.
2. Снять минус с АКБ.
3. Отключить деталь от мотора, а затем подключить к ней полностью работоспособную свечку.
4. Отключите бензонасос.
5. Используйте защитные средства от удара током, это обязательно!
6. Включите зажигание и прокрутите стартер. Свеча должна получить искру при нормальной работе.
7. Иногда ремонт катушки зажигания Приоры начинается после получения данных с ЭБУ. Коды, начинаются с 0301, заканчиваются 0304, обозначая соответственно каждый цилиндр. Однако отображается проблема в модуле «катушка-свеча», поэтому виновника придется выяснять отдельно.

А теперь проверяем элемент системы зажигания на Приоре мультиметром. Для этой и дальнейшей работы с комплектующими подойдут модели АЗ-1 или МД-1. Для этого:

1. Достаньте обследуемую деталь из-под капота.
2. Переключатель измерений поставьте в положение «200 Ом», соедините щупы. Дисплей должен показать «0» или близкие к этому значения.
3. При помощи щупов проверяется внешняя обмотка. Распиновка – 1,3. Дисплей в точности должен показать 0,08 Ом. Погрешность – это то число, которое показал дисплей при калибровке, его нужно отнять. Если ничего не показывается, проверьте, точно ли щупы соприкасается с обмоткой. Если контакт есть, а результата нет, обмотка оборвалась, ее нужно менять.
4. На мультиметре установите лимит измерения 2 МОМ для проверки высоковольтной обмотки. Черный щуп подключите в к выводу второго разъема, а красный – в вывод катушки. Показатель должен быть равен 342 кОм – но только для холодной детали. Ее следует остудить перед проверкой. Здесь также требуется проверка точного контакта со щупом.

Помните, что обмотка данной запчасти не меняется, а вот наконечник можно спокойно поменять. Чаще всего ремонт ограничивается обычной заменой – для того, чтобы быть полностью уверенным в герметичности детали.

Проверка катушки зажигания и ее цепей Лада Приора (ВАЗ-2170)

Для проверки работоспособности катушки зажигания сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса (см.«Замена топливного фильтра»). Снимаем катушку зажигания (см.«Проверка состояния и замена свечей зажигания»). Вставляем в резиновый наконечник катушки заведомо исправную свечу зажигания и подсоединяем к катушке колодку жгута проводов системы управления двигателем.

Располагаем свечу на крышке головки блока цилиндров… …так чтобы был контакт между боковым электродом свечи и «массой» двигателя.

Во избежание поражения током при проворачивании коленчатого вала стартером не прикасайтесь руками к свече зажигания и наконечнику катушки, а удерживайте катушку за ее пластмассовый корпус. Помощник, переведя ключ в замке зажигания в положение «стартер», проворачивает коленчатый вал. При исправных катушке зажигания и ее цепях… …между электродами свечи должна регулярно проскакивать искра. Если это не так — необходимо проверить цепи питания и управления катушкой. Для проверки цепи питания катушки отсоединяем от нее колодку жгута проводов системы управления двигателем…

…и подсоединяем щупы тестера к выводам «2» и «3» колодки жгута проводов. При включенном зажигании прибор должен зафиксировать напряжение, равное напряжению на выводах аккумуляторной батареи. Если значение напряжения не соответствует норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «3» колодки жгута проводов и выводом «30» гнезда главного реле системы управления двигателем («+» питания), а также между выводом «2» колодки жгута проводов и «массой» двигателя. Для проверки цепи управления катушки зажигания используем пробник с лампой мощностью 1,2 Вт (можно применить, например, лампу подсветки прикуривателя).

Подсоединяем щупы пробника к выводам «1» и «3» колодки жгута проводов системы управления. При исправных цепях управления и питания катушки зажигания во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать. В противном случае проверяем на обрыв и замыкание «на массу» провод, соединяющий вывод «1» колодки жгута проводов с соответствующим (для каждого цилиндра двигателя) выводом контроллера. Если цепи питания и управления катушки зажигания исправны, но при проверке на рабочей свече, вставленной в наконечник катушки нет искры (см. выше), то катушка неисправна и ее необходимо заменить.

Катушка зажигания, которая находится в автомобиле, по своей сути преобразовывает низкое напряжение от аккумуляторной батареи и генератора — в высокое, для подачи его индивидуально к каждой свечи зажигания. Грубо говоря — это такой миниатюрный электрический трансформатор, момент отказа которой практически невозможно предугадать и производить ремонт и диагностику приходится уже на отказавшем устройстве. Ниже в нашей статье мы подробно расскажем вам как проверить катушку зажигания для ВАЗ-2112 своими руками.

На видео очень подробно рассказан алгоритм проверки катушки зажигания на ВАЗ-2112:

Как выбрать катушку зажигания

Особенности устройства.

Катушка зажигания является сложным электротехническим устройством, которое состоит из нескольких основных частей.

1. Основой прибора является сердечник, который делается из особой трансформаторной стали.
2. Вокруг сердечника наматывается вторичная обмотка из медной проволоки толщиной 0,1 мм. Число витков достигает 25000 шт.
3. Первичная обмотка представляет собой наружный слой. Он формируется из более толстой медной проволоки (0,8 мм). При этом и количество витков снижается до 250-400 шт.
4. На крышке катушки, сделанной из диэлектрического материала, имеются выводы и клеммы для соединения с бортовой сетью и высоковольтной линией.

Виды катушек зажигания

. Чтобы правильно подобрать электротехническое устройство для своего авто, следует знать тип системы зажигания в транспортном средстве.

1. В распределительной системе используется одна катушка зажигания, которая обеспечивает высоковольтным током все свечи автомобиля. Эта система устарела и все реже встречается на современных авто.
2. Более долговечными считаются катушки зажигания, работающие с двумя свечами. При этом должна быть особым образом настроена работа газораспределительного механизма, чтобы поршни попарно двигались. В современных машинах встречаются разновидности с обозначением DIS и DIS-COP.
3. Самыми передовыми считаются системы зажигания с индивидуальными катушками. Они устанавливаются непосредственно на свечах. В этом случае из цепочки исключаются высоковольтные провода. Такая система зажигания обозначается COP.

Когда требуется замена катушки зажигания. Есть несколько симптомов при работе двигателя, причиной которых может быть катушка зажигания. Самыми популярными из них являются:

1. повышенный расход топлива;
2. затрудненный запуск мотора;
3. снижение мощности;
4. грязный выхлоп;
5. подтраивание двигателя;
6. повышенная вибрация.

Мы отобрали в обзор 12 лучших производителей катушек зажигания. Все они реализуют свою продукцию на отечественном рынке. При составлении рейтинга учитывалось мнение экспертного сообщества и отзывы российских автомобилистов.

Катушки зажигания в электронной схеме Лада Приора

Система зажигания на Приоре отличается от привычной традиционной схемы карбюраторных моделей. На старых машинах стояла одна катушка зажигания, а непосредственным распределением импульсов на свечки зажигания занимался трамблер, который еще требовалось правильно настроить. На инжекторных моделях машин с электронным впрыском топлива для каждого цилиндра имеется своя, индивидуальная катушка зажигания, которая подает импульс на свою свечку, для своего цилиндра.

Управляет всем процессом ЭБУ, электронное бортовое устройство, напрямую от которого сигнал идет на КЗ. Для того, чтобы правильно руководить процессом впрыска и вовремя подавать сигнал на электрический импульс ЭБУ использует данные со следующих датчиков:

• ДПК — учитывая положение коленчатого вала двигателя он подает импульс в ЭБУ;
• датчик фаз — он сигнализирует о положении распредвала, профессионалы называют его датчиком синхронизации;
• тахометр — с него на ЭБУ поступает сигнал с какой частотой вращается коленвал;
• ДМРВ — за счет измерения расхода воздуха через воздушный фильтр, определяет нагрузку на двигатель в данный момент времени;
• ДТОЖ — определяет температуру двигателя;
• ДТ — датчик детонации, его показания влияют на угол опережения зажигания.

При стандартных условиях по сигналу ЭБУ цилиндры работают в следующем цикле — 1 — 3 — 4 — 2. То есть импульс на искру поступает в тех цилиндрах, в которых заканчивается цикл сжатия, перед открытием клапана впрыскивается топлива и идет разряд, происходит детонация и цикл продолжается.

Катушка зажигания в общей системе зажигания играет роль преобразователя низковольтного напряжения от бортовых систем питания, аккумулятора или генератора, в высоковольтное. Конкретно на Приоре, она по сигналу ЭБУ генерирует высоковольтный электрический импульс на свече зажигания.

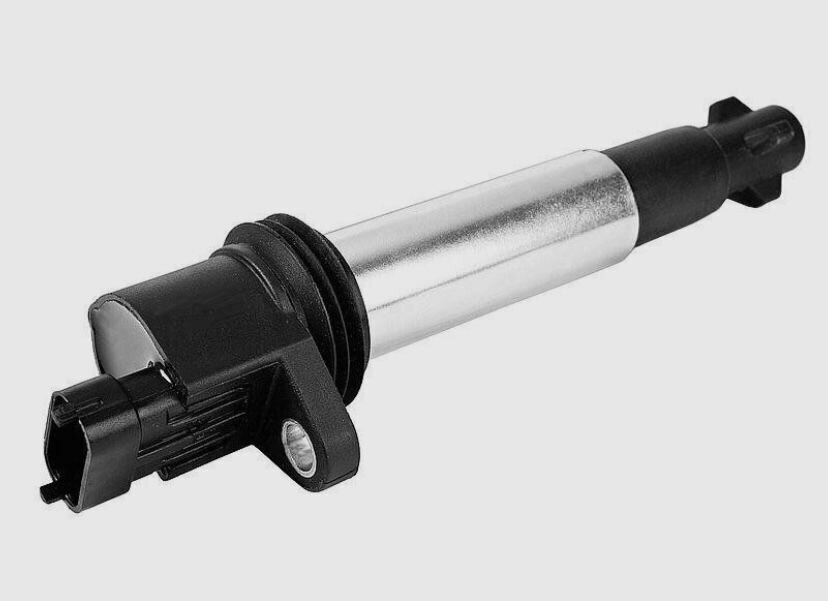

Катушка зажигания на ПриоруКонструктивно индивидуальная катушка зажигания отличается от общей КЗ:

1. Первичная обмотка, через которую протекает постоянный ток, находится внутри вторичной обмотки.
2. Внутри первичной обмотки находится внутренний сердечник, а внешний — вокруг вторичной обмотки.
3. Высокое напряжение, до 40 кВт, которое образуется во вторичной обмотке, передается на свечку зажигания не с помощью высоковольтных проводов, как на карбюраторных машинах, а через наконечник, который состоит из стержня высокого напряжения, пружины и оболочки, имеющей изолирующие свойства. Кроме того стоит диод, для быстрого отсекания высоковольтного импульса.

Какой-то единой, унифицированной маркировки индивидуальные катушки зажигания не имеют. У каждого производителя есть своя система обозначения электронных деталей. Поэтому надо исходить из того, какие КЗ пользуются у владельцев Приоры наибольшим спросом.

Одним из самых востребованных брендов является BOSCH. Эти катушки зажигания имеют маркировку — 0 221 504 473 (встречаются также 0 221 504 461). Считается, что такие катушки должны без отказов проходить 100 тысяч километров, хотя по факту это не всегда так.

Очень часто это происходит из-за большого количества контрафактных запасных частей на автомобильном рынке. Достаточно поинтересоваться сколько стоит катушка зажигания на Приору. Цена в 1150 рублей не самая высокая, а крупным оптом их продают по 850 рублей за штуку. Конечно это лакомый кусок для дельцов из гаражных мастерских.

Интересен в этом смысле опыт, которым делится один из специалистов, специально изучавший этот больной вопрос. Он рассказывает, чем отличается оригинальная ИКЗ от поддельной. Была у него Приора, как проверить катушку зажигания привел нам примеры:

1. Под кожухом находится пластмассовый корпус.
2. Имеется знак «молния», как обозначение высокого напряжения, возле крепежной буксы.
3. Поверхность штекера идеально обработана, шрифт на нем четкий, наносится с помощью лазера, поэтому виднеются незначительные оплавления.
4. Номер завода обведен овалом.
5. Контактная пружина имеет плотные витки, сделанные заводским автоматом.

1. Корпус выполнен из металла.
2. Отсутствует знак «молния».
3. Поверхность штекера грубо обработанная, надписи нанесены штемпелем, на резиновом наконечнике отсутствует дата изготовления, номер изделия и фирменный знак Бош.

Неисправности катушки зажигания на Лада Приора 8 и 16 клапанов и выбор

Катушка зажигания – ключевой элемент во всей системе. Аккумулятор автомобиля обеспечивает питание постоянным током, который не способен завести машину. Чтобы запустить двигатель необходимо преобразование в переменный, высокочастотный ток. Именно эту проблему и решает данный узел. Однако с ним также могут случаться всевозможные неисправности, причем ремонту устройство уже не подлежит, требуется замена. Сегодня поговорим о том, как проверить неисправность детали и какая катушка зажигания на Приору будет лучшим вариантом.

Как определить поломку

Для того чтобы определить неисправность, достаточно лишь присмотреться к поведению автомобиля. Характерные признаки проблем с катушками зажигания следующие:

• мотор начинает «троить», отмечается нестабильная работа силовой установки, чем больше времени проходит с момента появления проблемы, тем хуже работает двигатель;
• особенно заметна плохая работа агрегата при минусовой температуре, ситуация более-менее нормализуется только после прогрева мотора. Кроме того, возможно частое проявление проблемы в случае, если машина находится в зоне повышенной влажности;
• при резком нажатии на педаль газа отмечается «провал» двигателя;
• на приборной панели приборов имеется специальный индикатор, так называемый Check Engine. Он сигнализирует автовладельцу о том, что присутствует какая-либо неисправность в цепи питания машины. Расшифровать показания индикатора можно с помощью руководства по эксплуатации, прилагающегося к автомобилю при покупке.

Диагностировать отказ элемента несложно, труднее выявить, какая именно деталь не работает. На каждый цилиндр в Приоре устанавливается индивидуальная катушка, модуля зажигания на автомобиле нет. Поэтому придется прозванивать каждую из них мультиметром, проверять каждый наконечник

Колпачкам следует уделить особое внимание, ведь если проблема случится с ними, менять деталь не придется. Чтобы выявить проблему, нужно лишь снять элемент и зажать его в плоскогубцах

Если силикон, из которого выполнена деталь, начнет морщиться, значит, необходима замена наконечника. Если же при сжатии он остается ровным и гладким, значит, проблема кроется в чем-то другом.

Какую катушку купить

Многие автолюбители советуют покупать самые дешевые устройства. Почему так? Считается, что катушки горят в первую очередь из-за некачественной свечи зажигания. Разумеется, нелишним будет удостовериться в том, что все свечи исправны, однако даже если нет никаких проблем, но катушка все равно сгорела, свечу в цилиндре, где случилась неисправность, рекомендуют заменить. Вместе с тем далеко не все автовладельцы готовы доверять самым бюджетным катушкам и такое мнение также имеет право на жизнь.

Опытные автолюбители советуют приобретать продукцию одной из двух торговых марок:

1. Бош.

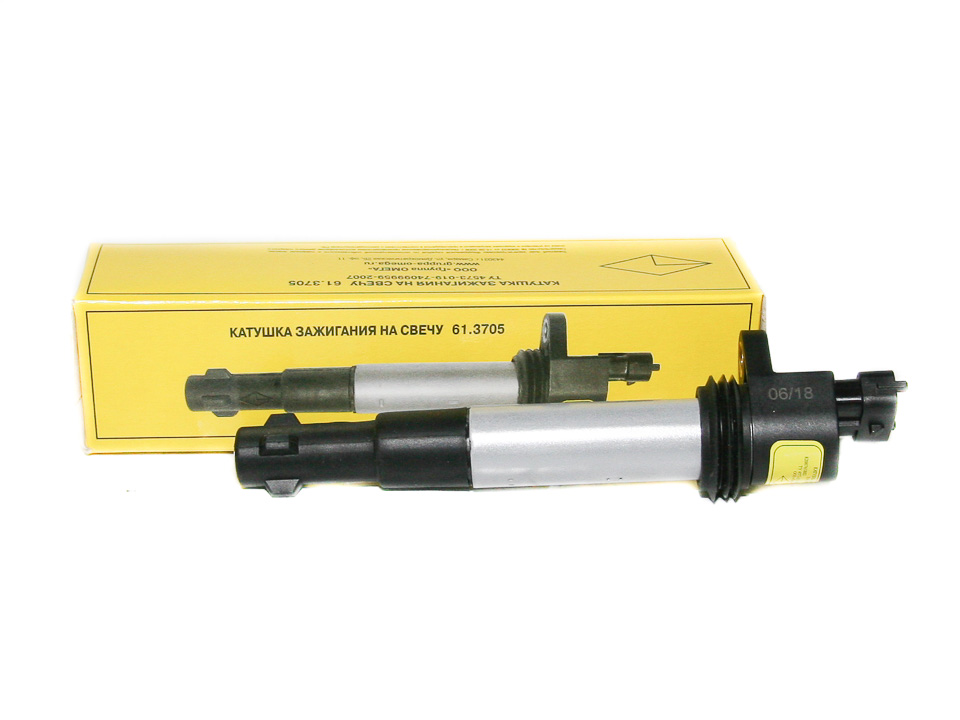

2. Омега.

Сразу же обращаем внимание, стоимость устройств может быть достаточно высокой. Например, одна катушка Bosch стоит около 700 рублей

С учетом того, что для замены необходимо сразу 4 детали, получается немаленькая сумма. Какой вариант будет лучшим для вас – решать только вам.

Проверка работоспособности катушки

№
Проверка
Описание
1
Внешний осмотр
Извлекаем катушки из цилиндров.
Осматриваем для начала резиновую часть

На ней не должно быть разрывов и трещин, а если они есть, значит, катушка свое отслужила, и ее надо менять.
После заглядываем внутрь, смотрим, в каком состоянии внутренняя спираль, ее положение.
2Проверка первичной обмотки катушек мультитестером(проверке катушек Приора мультитестером)
Прежде чем подключать прибор к катушке, надо проверить его внутреннее сопротивление, чтобы принять во внимание возможную погрешность.
Подсоединяем тестер к первичной обмотке. Если прибор показывает не более 0,5 Ом с учетом погрешности измерения, значит, с данной катушкой все нормально.
3
Проверка вторичной обмотки катушек мультитестером
Переключаем тестер на 2000 кОм
Подключаем щупы к разным частям катушки с соблюдением полярности: контакт красного цвета — к пружине под резиновым колпачком, а черный соединяем со средним контактом разъема. Исправная катушка зажигания Приора показывает сопротивление вторичной обмотки, равное 342 кОм

На неисправный тестер покажет бесконечность.

Исправная катушка зажигания Приора показывает сопротивление вторичной обмотки, равное 342 кОм. На неисправный тестер покажет бесконечность.

Снимать катушку с ее места нужно, отключив клемму минуса аккумулятора Приора. Декоративный пластик с мотора снимается. Затем надо отжать пластиковый фиксатор и отсоединить катушку от проводки, после чего ключом на 10 отворачивается болт крепления и устройство извлекается из свечного колодца.

В настоящее время доверие к стандартным катушкам Приоры просто отсутствует. Некоторые сразу же меняют их на устройства иностранного производства, причем особенно популярны изделия фирмы Bosch. Раз уж в модели Приора конструкторы не искоренили эту наследственную проблему, то ее придется исправлять самим владельцам, вкладывая не такие уж малые суммы, ведь Bosch просит порой не меньше 1 500 рублей за штуку.

Проблемы с катушками грозят резкими рывками в работе мотора, скачками оборотов, отказами цилиндров. Поэтому при наличии подобных симптомов лучше воспользоваться приведенной выше информацией и заменить подозрительную деталь до того, как она накроется окончательно. Бывает ведь и так, что катушка еще и не сломалась, но уже дает сбои. Это не обязательно означает, что нужна замена, сгодится и некоторый ремонт, точнее очистка от водяного конденсата и грязи.

Опытными водителями проверено, что после пары часов кропотливой очистки катушек мотор перестает троить и работает как новый. Тут получается, что она не сгорела, а просто местами пропускает ток. Такую неприятность можно устранить даже в дороге. Достаточно удалить конденсат, а важные части протереть бензином от загрязнений. Если приделать к катушке термоусадку, проблем с перебоями больше никогда не будет, и Приора не будет портить настроение своему хозяину.

Иногда катушки выходят из строя при неправильном зазоре в свечах зажигания. Проверку работоспособности катушки на автомобиле Приора можно легко осуществить проворачиванием коленчатого вала. Для этого надо сбросить давление в топливной системе, вынуть предохранитель топливного насоса. Затем снимаем катушку, в ее резиновый наконечник вставляем свечу зажигания, к самой катушке подсоединяем провода.

После этого аккуратно помещаем подопытную свечу на блок цилиндров, обеспечивая контакт между свечой и массой. Не прикасайтесь руками к катушке со свечой, чтобы не получить удар током. Теперь нужно провернуть коленвал. Это делает помощник, в то время как вы внимательно смотрите на свечу. Между ее электродами, в момент включения стартера и поворота вала, должна возникать искра. Это и есть показатель ее работы.

Можно проверить цепь питания катушки. Надо взять упомянутый выше мультитестер и подсоединить его щупы к ее выводам. Если в этот момент включить зажигание, то тестер должен показывать напряжение, равное таковому на выводах аккумулятора. В противном случае необходимо проверить цепи на обрыв и замыкание. Если цепи питания и управления исправны, но при проверке на рабочей свече, вставленной в наконечник, нет искры, то катушка неисправна, и ее придется менять.

КАКИМ ОБРАЗОМ МОЖНО ПРОВЕРИТЬ КАТУШКИ

В любом случае проверка катушки зажигания на Приоре всегда начинается с её внешнего осмотра. Не допускаются даже очень маленькие трещинки или разрывы на её резинках. Их наличие указывает на замену прибора. Трещины, сколы и другие повреждения пластмассовых деталей, говорят о том, что был перегрев катушки, и она могла просто «перегореть». Далее проводится осмотр внутренних деталей, особенно спирали, её расположение. Если осмотр не обнаружил видимых дефектов, приступают к дальнейшей проверке.

Проверить катушку зажигания можно несколькими способами, которые и будут рассмотрены ниже. В процессе эксплуатации машины нечасто, но, возникает необходимость для её проверки. Сделать это, когда нет явных признаков отказа, не так-то просто без специального оборудования, такого как искровой разрядник или осциллограф. Давайте рассмотрим, катушку зажигания без приборов. Для начала можно местами и посмотреть, как будет вести себя мотор после этого. Если перебои переместились с катушкой, значит, в ней есть неисправность, её нужно заменить.

Проверить высоковольтную катушку зажигания можно непосредственно на машине. Для этого её нужно снять с мотора, в высоковольтный вывод вставить исправную свечу, при включенном зажигании, . Исправная катушка проявит себя искрой на свече. При этом необходимо остерегаться высокого напряжения и использовать защитные средства.

ИНСТРУМЕНТАЛЬНАЯ ПРОВЕРКА КАТУШКИ

После визуального осмотра и контроля, можно приступить к проверке с помощью измерительных приборов. Лучше всего для этих целей использовать цифровые мультиметры, или такие приборы, как МД-1 или АЗ-1. Их можно свободно купить, них невысокая. Теперь поговорим о том, как проверить катушку зажигания на Приоре с помощью приборов.

Перед проверкой прибор нужно снять с двигателя. Это можно сделать таким образом:

• Отключают клеммы аккумулятора;
• Снимают защитный пластмассовый кожух с двигателя;
• Сжимают пальцами фиксатор и отсоединяют разъём с проводами;
• Ключиком на «10» вывинчивают крепёжный болт и вынимают катушку из установочного гнезда.

Откручиваем катушку ключом – все просто! (естественно двс 16 клапанов, катушка со свечей в колодце) Теперь можно приступить к проверке приборами. Сначала нужно проверить и откалибровать измерительный прибор. Для этого устанавливают переключатель измерений в положение для измерения сопротивления на «200 Ом», и замыкают между собой щупы. Показания должны быть близкими к «0». Эти показания нужно запомнить или записать. Они в дальнейшем могут пригодиться. Прибор откалиброван, можно приступать к проверке. Проверка мультиметром проводится в таком порядке:

1. Оба щупа прибора подключают к разъёму катушки (полярность соблюдать не обязательно) и измеряют сопротивление первичной (низковольтной) обмотки. Распиновка контактов для измерения 1 и 3, предел измерения прибора «200 Ом». Он должен показать примерно 0,8 Ом. От этого значения отнимают показатель, полученный при калибровке, и получают истинное значение сопротивления обмотки. Если показаний нет, нужно проверить надёжность контакта щупов и выводов катушки. Если после нескольких попыток показания не появятся, значит, в первичной обмотке обрыв, и она подлежит замене;
2. Следующее действие будет направлено на проверку высоковольтной обмотки. Устанавливают предел измерения сопротивления в 2 МОМ. В этом случае соблюдать полярность нужно, так как высоковольтная обмотка . Поэтому красный щуп вставляется в вывод катушки, а черный подключают к выводу разъёма под номером 2, он средний в колодке. Прибор должен показать примерно 342 кОм. Следует учитывать тот факт, что показания прибора сильно зависят от нагрева катушки. Лучше всего проверять на холодной катушке. В этом случае также нужно добиваться хорошего контакта щупа прибора с высоковольтным выводом. Если показания близки к бесконечности, нужна замена детали.

Немного о том, возможен ли ремонт катушки зажигания. Восстановить первичную или вторичную обмотку не получиться, а вот заменить наконечник на ней вполне под силу даже начинающим водителям. Для этого запасаются:

• Новым наконечником:
• Новым уплотнительным кольцом;
• Средством для обезжиривания;
• Высокотемпературным силиконовым герметиком.

Место установки наконечника очищают и тщательно обезжиривают. Юбку нового наконечника нужно вывернуть наизнанку и нанести на неё небольшой слой герметика. Пока он немного подсыхает, производят установку нового уплотнительного кольца. Далее нужно установить на своё место резиновый наконечник. На этом ремонт будет закончен.
