Принцип работы пгу камаз

Регулировка свободного хода педали

В идеале ее свободный ход – не больше 1,5 см. Проверить его можно так: в пол под педалью упирается обычная линейка, после чего плавно давят на педаль, измеряя, сколько она прошла свободно, то есть, не соприкасаясь с поршнем.

Если показатель превышает установленную норму, значит, между механизмами есть зазор, которого быть не должно. Устранить его несложно, на примере модели 65115:

• педаль должна находиться в самом верхнем положении, нажимать на нее не надо;
• корончатая гайка ослабляется, чтобы освободить движение эксцентрикового пальца;
• эксцентриковый палец аккуратно проворачивается, в результате чего существующий зазор уменьшается;
• устанавливаем зазор в пределах 0,6-1,5 см, после чего обратно затягиваем гайку.

Что касается хода самой педали, то он не должен превышать 20 см и не быть меньше 18 см. Исправить проблему, если она есть, можно с помощью регулировки подвижного упора, который находится в верхней части педали.

Ремонт ПГУ КамАЗа-5320

Проводя дефектовку элементов узла, особое внимание следует обратить на такие моменты:

• Проверку уплотнительных деталей. Не допускается наличие на них деформаций, разбухания и трещин. В случае нарушения эластичности материала, элемент подлежит замене.
• Состояние рабочих поверхностей цилиндров. Контролируется внутренний зазор диаметра цилиндров, который по факту должен соответствовать нормативу. На деталях не должно быть вмятин или трещин.

В ремонтный комплект ПГУ входят такие запчасти КамАЗа:

• Защитный чехол заднего корпуса.
• Конус и диафрагма редуктора.
• Манжеты для пневматического и следящего поршня.
• Колпак перепускного клапана.
• Стопорные и уплотнительные кольца.

Регулировка свободного хода муфты

Дальнейшая прокачка сцепления на автомобиле КамАЗ 65115 – это проведение регулировочных работ, касающихся выжимной муфты. Деталь устанавливается для отключения сцепления. Величина его свободного хода должна находиться в пределах 3-4 мм. Этот показатель будет соответствовать аналогичному показателю хода вилки – он составляет примерно 4-5 мм. Изменение этих цифр требует немедленной регулировки.

Порядок работ:

• вилка, которая деактивирует сцепление, отодвигается в сторону, а пружинный механизм извлекается;
• ход рычага проверяется вручную;
• восстановление нормального хода муфты осуществляется за счет регулировки вала сферической гайкой, которая является частью пневматического толкателя;
• когда требуемый показатель достигнут, пружина устанавливается на место.

Принцип работы ПГУ

Сегодня в трансмиссию машины встраивают преобразователи усилия нескольких типов, тем не менее, принцип работы ПГУ КамАЗ одинаков. Конструктивно, механизм связан двумя узлами, помещенными в остов:

• Механизм слежения;
• Цилиндрическая камера, исполняющая функции за счёт пневматики.

Устройство слежения управляет ПГУ, контролируя усилие, с которым водитель давит на ножной рычаг сцепления. Когда давление достигает нужного значения, порция воздушной массы подаётся в цилиндр. В состав устройства слежения входит мембрана, иногда выполняющая роль уплотнителя деталей остова. Также в механизме предусмотрен поршень, связанный с ножным рычагом сцепления посредством гидравлики. Кроме того, в наличии клапана впуска и выпуска, оба относятся к пневматике и взаимодействуют с поршнем. Поскольку в работе механизма участвуют как гидравлические, так и пневматические элементы, к ПГУ подают и воздух и жидкость.

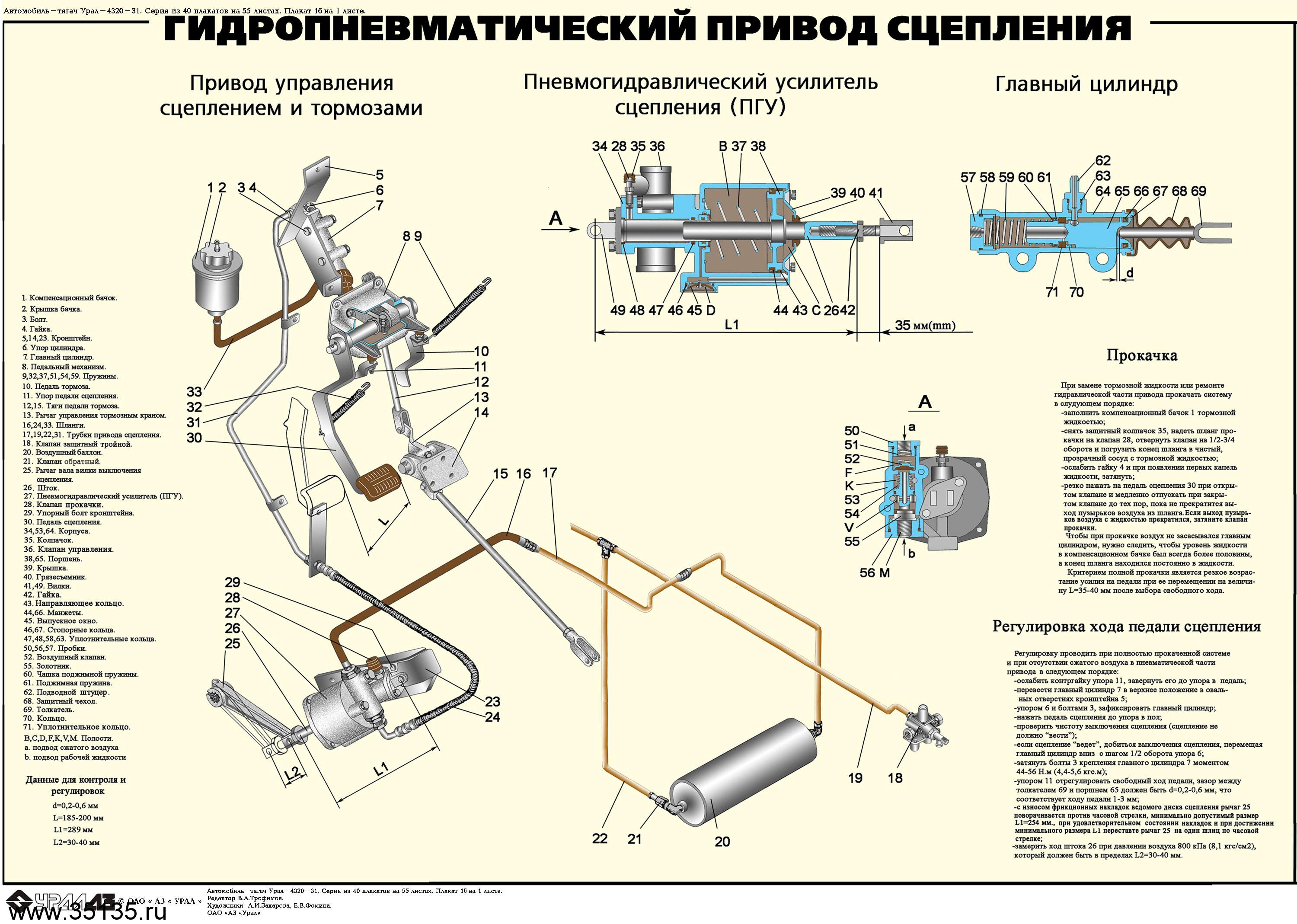

Схема привода ПГУ:

Цилиндр пневматики работает как привод механизма сцепления. Составные части узла, поршень и упругий элемент, помещённые в цилиндрический корпус. Деактивируется и активируется сцепление посредством штока, выходящего из усилителя и закреплённого на поршне. В некоторых модификациях толкатель управляет клапаном, выключающим делитель. Процесс возможен за счёт закреплённого упора на детали.

Благодаря компактным размерам, механизм ПГУ монтируется на корпусе сцепления. Вилка штока деактивации сцепления взаимодействует с толкателем усилителя за счёт упора через крепёжное изделие сферического профиля. Соединение не жёсткое, за счет чего возможна регулировка ПГУ КамАЗ сменой дислокации гайки на штоке.

Когда ножной рычаг отжат, устройство слежения ПГУ КамАЗ не даёт открыться пневматическому клапану впуска. Таким образом, воздушная масса из контура пневматики не подаётся в цилиндрическую полость исполнения, упругий элемент держит поршень в конечной мёртвой точке, сцепление включено. Приложенное усилие на ножной рычаг провоцирует рост напора смазки в механизме слежения. Движение поршня под воздействием давления открывает впускной пневматический вентиль, воздушная масса под напором входит в цилиндрическую полость исполнения, перемещает поршень, а толкатель деактивирует сцепление. Снятие ноги с рычага запускает возвратную реакцию. Впускной вентиль пневматики закрывается, вентиль выпуска наоборот – открыт. Падение напора в цилиндрической полости исполнения включает сцепление.

Водитель способен воздействовать на уровень работы механизма, меняя величину усилия на рычаге. Таким образом, происходит адаптация механизма под условия эксплуатации транспортного средства.

Предупреждение проблем с ПГУ в будущем

После успешной прокачки привода гидроусилителя руля (ПГУ) на автомобиле КАМАЗ важно предпринять меры для предотвращения возможных проблем в будущем. Вот несколько рекомендаций, которые помогут сохранить оптимальную работу системы ПГУ на протяжении всего срока эксплуатации автомобиля:

• Регулярное техническое обслуживание: Проводите регулярные проверки системы ПГУ в соответствии с рекомендациями производителя. Это включает в себя проверку уровня и качества гидравлической жидкости, а также осмотр компонентов системы на наличие износа или повреждений.

• Используйте качественную гидравлическую жидкость: При замене гидравлической жидкости убедитесь, что выбрана жидкость, соответствующая спецификациям вашего автомобиля КАМАЗ. Использование некачественной жидкости может привести к повреждению компонентов системы ПГУ.

• Бережное обращение с автомобилем: Избегайте резких маневров и ударов, особенно при парковке или движении по неровной местности. Это поможет предотвратить повреждение или износ компонентов системы ПГУ.

• Проверка на утечки и износ: Регулярно осматривайте систему ПГУ на предмет утечек гидравлической жидкости и износа уплотнительных колец и сальников. При обнаружении любых неисправностей немедленно принимайте меры по их устранению.

• Следуйте инструкциям по эксплуатации: Следуйте рекомендациям и инструкциям по эксплуатации вашего автомобиля КАМАЗ, чтобы предотвратить неправильное использование системы ПГУ, что может привести к ее повреждению или износу.

Соблюдение этих рекомендаций поможет предотвратить возникновение проблем с ПГУ на вашем автомобиле КАМАЗ и обеспечит его долгосрочную надежную работу. Регулярное техническое обслуживание и бережное обращение с автомобилем — залог сохранения функциональности и безопасности системы управления на дорогах.

Прокачка привода гидроусилителя руля (ПГУ) на автомобиле КАМАЗ — важная процедура, которая способствует обеспечению надежной и эффективной работы системы рулевого управления. Следуя представленному руководству, вы сможете провести процесс прокачки, тестирования и корректировки работы ПГУ с уверенностью и безопасностью. Регулярное техническое обслуживание, бережное обращение и правильный выбор гидравлической жидкости помогут предотвратить возникновение проблем с ПГУ в будущем и поддерживать ваш автомобиль КАМАЗ в отличном состоянии на долгие годы.

Неисправности ПГУ КамАЗ

Осмотр и проверка работоспособности ГПУ проводятся совместно с механизмом сцепления. Регламент проведения манипуляций расписан в документации к каждому автомобилю. Усилитель проверяют на утечки масла, воздуха, контролируют усилия затяжек креплений. Регулируют ход ножного рычага посредством положения сферической гайки, проверяют уровень жидкости в гидравлическом бачке. В случае серьёзных поломок, меняют или делают ремонт ПГУ КамАЗ.

Замена сопровождается манипуляциями:

• Открыть перепускной клапан для выхода воздушных масс;
• Снять пружинный механизм, прижимающий рычаг вала вилки деактивации сцепления;
• Удалить смазку из гидравлического контура;
• Отсоединить патрубки пневматики и гидравлики;
• Снять ПГУ.

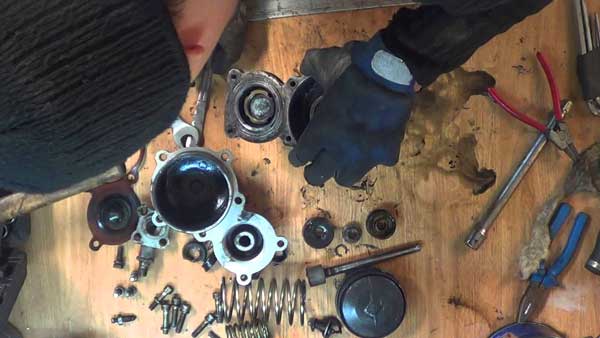

Демонтированный ПГУ КамАЗ:

После демонтажа проверяют техническое состояние деталей и узлов ПГУ

Внимание уделяют уплотнениям и зеркалу цилиндра – поверхность без следов механического воздействия. Кроме того, проводится замер внутреннего поперечника на соответствие установленным допускам и посадкам

Отремонтированный или вновь приобретённый усилитель монтируют на место, выполняя действия в обратном порядке. После монтажа проверяют герметичность гидравлики и пневматики. Для этого заполняют контур жидкостью в необходимом объёме.

Как правило, усилитель работает без проблем от пяти до десяти лет. В случае поломок, целесообразней заменить изделие новым. ПГУ ремонтируют при лёгких или несерьёзных дефектах. Причины отказа ПГУ КамАЗ, возможные неисправности и их устранение выполняются на оборудовании, работниками сервиса.

Часто наблюдаемые поломки:

• Под воздействием масла разбухли резиновые уплотнители, как следствие, заклинило поршень ПГУ;
• Клапан выпуска не пропускает, либо пропускает в недостаточном объёме воздушные массы;
• Наличие в контуре гидравлики пузырьков воздуха, как следствие, провалы в работе ножного рычага.

Прокачка ПГУ на Камазе

Данную работу желательно выполнять вдвоем. Если человек опытный, он может все сделать и в одиночку. Прокачка сцепления КамАЗ начинается с тщательной очистки от пыли, грязи и жира резинового колпачка перепускного клапана. После этого на него надевается стандартный резиновый шланг. Второй конец этого шланга опускается в подходящую емкость, в которой уже находится рабочая жидкость. Емкость должна быть заполнена ею не более чем на треть.

Далее необходимо резко и быстро три-четыре раза нажать на педаль сцепления. В последний раз она не отпускается, а удерживается в нажатом положении. При этом необходимо немного открутить перепускной клапан. В этот момент жидкость внутри пневматического усилителя под давлением начнет вытекать в стеклянную емкость

Важно – о том, что в системе есть воздух, говорят характерные воздушные пузырьки

Прокачать ПГУ на современном КамАЗе 65115 нужно несколько раз, пока пузырьков не станет вообще. После этого перепускной клапан закручивается, шланг отсоединяется, надевается резиновый колпачок. Обязательно доливается рабочая жидкость в бачок – ее уровень в нем не должен быть ниже 4 см от верхнего края.

Прокачать сцепление на КамАЗе можно и без стеклянного сосуда. В этом случае его роль играет обычный насос – жидкость заливается в него.

При правильном подходе и поэтапном выполнении работ, прокачка пневматического гидроусилителя руля на КамАЗе не отнимет много времени и завершится успешно.

Как прокачать ПГУ — быстро и эффективно

При замене ПГУ или главного цилиндра сцепления приходится заново заполнять систему тормозной жидкостью. Как прокачать ПГУ быстро и эффективно. Что бы удалить воздушные пробки из трубок и цилиндров. Обычный способ прокачки путем нажатия на педаль и сбрасывания воздуха через перепускной клапан, как правило, не даёт ни каких результатов. Поэтому приходится использовать альтернативные варианты прокачки.

Самый быстрый способ прокачки

Самый простой и эффективный способ, это залить тормозную жидкость через перепускной клапан ПГУ. Для этого необходимо использовать обычный насос для накачки автомобильных шин. Залить в него жидкость. Шланг соединить с перепускным клапаном ПГУ и заправить жидкость пока она не появится в расширительном бачке главного цилиндра сцепления. После этого закрыть перепускной клапан и несколько раз нажать на педаль сцепления. Всё сцепления прокачено. И никаких усилий больше прилагать не нужно.

Хитрая уловка

Если вы уже заправили жидкость через расширительный бачок. А сцепление прокачать не получается, можно обмануть ситуацию по-другому. Не могу сказать на все сто процентов, почему это происходит. Но если немного нажать на педаль и зафиксировать поршень главного цилиндра сцепления при помощи жесткой проволоки. Так, чтобы поршень не смог вернуться в исходное положение.

способ прокачки

При повторном нажатии педали сцепление начинает прокачиваться. Если проделать эту операцию несколько раз сцепление покачается полностью. Этот способ выручает практически всегда. По всей видимости, выдавливается воздух из полости цилиндра. И он начинает работать, что и приводит к желательному результату.

Ошибки при установке деталей

Еще хотелось бы обратить внимание на одну деталь. На штоке главного рабочего цилиндра имеется резиновое уплотнение

Оно очень часто рвется, соскакивает со штока. Но без него прокачать сцепление практически невозможно, и поэтому постоянно приходится проверять его наличие.

Так же стоит обратить внимание на то как установлено ПГУ. Если на Камазах 5320 установка сомнений не вызывает, то на 65115 ПГУ можно поставить и наоборот

И если возникли сомнения убедитесь, что перепускной клапан находится сверху. В противном случае сцепление не прокачается.

Источник

Начинаем ремонт ПГУ КАМАЗ своими руками

Изучив все показатели поломки, вы пришли к решению провести ремонт самостоятельно? Тогда начинать нужно с разборки агрегата, цикл которой проводится строго в следующем порядке:

1. Задний корпус пневмоусилителя крепится в тиски.
2. Поочередно вывинчиваются болты с шайбами.
3. Снимается крышка подвода воздуха.
4. Из корпуса ПГУ вытаскивается клапан.
5. Передний корпус в сборке с пневмопоршнем снимается.
6. У мембраны и пневмопоршня удаляются пружины.
7. Диафрагма снимается.
8. Из заднего корпуса вытаскивается корпус уплотнения, упорное кольцо, следящий поршень и поршень выключения сцепления в сборе.
9. Отвинчивается крышка с уплотнителем выпускного отверстия и перепускной клапан.
10. Закрепленный ранее задний корпус освобождается из тисков.
11. Вытаскивается стопорное кольцо.
12. Снимаются конусы, шайбы и седло со стержня клапана.
13. Вынимается уплотнительное кольцо с корпуса следящего поршня.
14. Вынимается следящий поршень и с него снимаются остальные детали.
15. Вытаскивается уплотнительное кольцо и пневматический поршень из переднего корпуса.
16. С пневмопоршня снимается манжета.
17. Вся снятые элементы прочищаются в нефтепродукте: керосин или бензин, обдуваются сжатым воздухом и подвергаются дефектовке.
18. После качественного просмотра деталей и починки требуемых запчастей или их замены осуществляется сборка в обратном порядке.

Вопросы обслуживания и ремонта ПГУ

Обслуживание пневмогидравлического усилителя проводиться во время ТО сцепления автомобиля. ПГУ следует осмотреть на предмет поломок, протечек масла и утечек воздуха, подтянуть болты крепления, а затем отрегулировать свободный хода толкателя ПГУ, это выполняется посредством закручивания и выкручивания сферической гайки (данная величина неодинакова в различных моделях усилителей и КПП, обычно этот параметр прописан в инструкции) Обязательно следует пополнить уровень рабочей жидкости в бачке гидравлической системы привода сцепления.

В случае замены ПГУ следует произвести следующие действия:

1. Выпустить имеющийся воздух из пневматического контура привода тормозов (для этого открывается клапан на ресивере);
2. Демонтировать пружину, обеспечивающую прижим рычага вала вилки выключения сцепления;
3. Отсоединить от ПГУ трубку подачи воздуха от пневмосистемы;
4. Отсоединить от ПГУ трубку подвода рабочей жидкости, (при этом рекомендуется полностью слить жидкость из системы);
5. Демонтировать усилитель.

При разборке ПГУ проверяется состояние его деталей, особое внимание уделяется уплотнительным элементам (в случае обнаружения трещин, разбухания, потери эластичности различных и повреждений они заменяются), а также состоянию рабочих поверхностей цилиндров — в них не должно быть трещин, задиров, вмятин и т.д. Дополнительно проверяется соответствие фактического внутреннего диаметра цилиндров и соответствие его допускам, прописанным в инструкции

Отремонтированный или новый ПГУ устанавливается на место в обратном порядке, после установки гидравлического и пневматического трубопроводов производится заливка тормозной жидкости в систему привода сцепления и ее прокачка. Затем производится проверка гидравлической системы и пневматики на предмет их герметичности.

Обычно пневмогидравлический усилитель привода сцепления служит на протяжении многих лет, не доставляя каких-либо проблем, а в случае поломки их чаще всего проще заменить в сборе. При правильной эксплуатации автомобиля и своевременном обслуживании ППУ будет работать долго и надежно даже в самых сложных условиях.

Ремонт ПГУ камаз.

Видеофрагмент демонстрирует работу усилителей привода сцепления различных типов из комплекта электронных .

Сломался механизм переключения делителя (гитара/переключатель делителя). Делитель не работает, встает в нейтраль .

Не всегда кидает масло через сапун из-за убитой поршневой. Вот одна из причин. Горите в аду, производители таких .

Ремонт ПГУ Камаз своими руками. В ремонте ПГУ нет ничего сложного. Полностью разбираем, ставим ремкомплект.

В этом видео показана регулировка механизма включения делителя КПП Камаз основанная на рекомендациях завода .

Неправильная прокачка — основная причина плохого выжима сцепления, либо выхода из строя пневмогидроусилителя.

В общем ситуация такая что вот отсюда травит воздух короче ну там еле слышно но травит уходит поэтому я с ребятами .

• Хендай солярис рыскает по дороге причины



• Регулировка педали газа солярис



• Подключение розетки фаркопа солярис



• Термостат киа спектра



• Как поменять стекло на поворотники ваз 2114

Конструктивные особенности сцепления

На основной массе грузовых автомобилей КамАЗ применяется двухдисковое сцепление с радиальным расположением силовых пружин. Для работы механизма используется гидравлический привод с усилителем пневматического типа. Благодаря такой схеме значительно снижается усилие, необходимое для нажатия педали сцепления. В ходе эксплуатации КамАЗа происходит износ дисков сцепления, которое необходимо компенсировать настройкой. Правильная регулировка механизма обеспечивает заявленный заводом расход топлива и уверенный разгон пустого или груженого автомобиля.

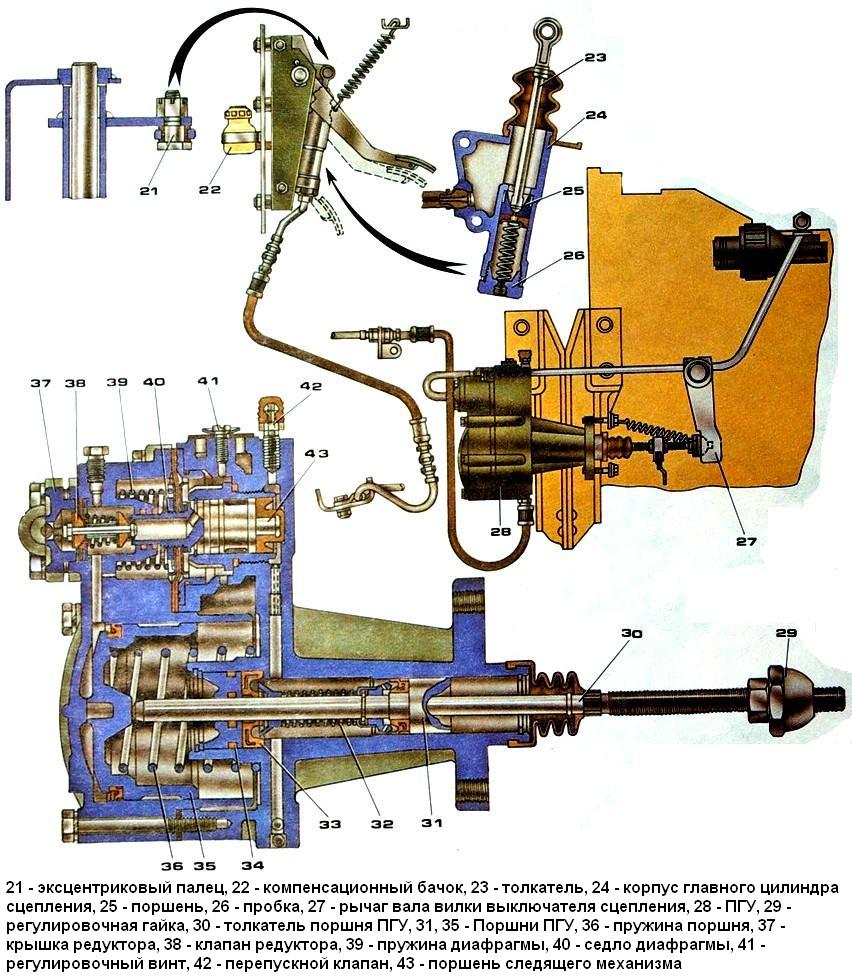

Схема механизма привода сцепления КамАЗ

Основными узлами привода, который показан на фото, являются:

• педаль (1);
• гидроблок (2) с бачком (3);
• магистраль (6);
• исполнительный пневмоцилиндр (16).

Сцепление КамАЗа моделей 55111, 5320, а также 43118 и 740 состоит из следующих конструктивных узлов:

• картера сцепления (А);
• выжимного диска с металлическим штампованным кожухом (Б);
• нажимных пружин (В) и рычагов (Г);
• одного ведущего диска (Е);
• двух ведомых дисков (Д) с накладками (Ж).

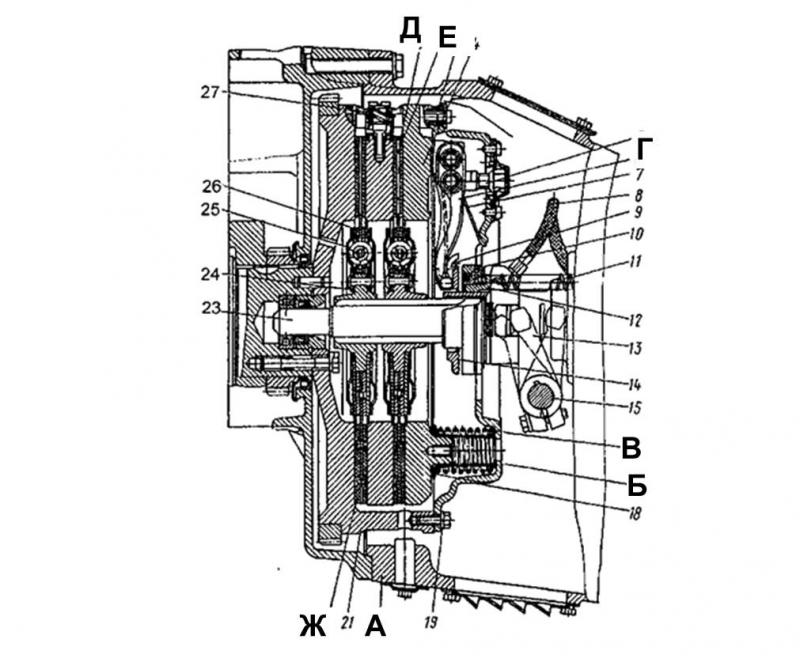

Схема сцепления КамАЗ 740 с дизелем

Ведомые диски в конструкции сцепления грузовика КамАЗ изготавливаются с использованием термостойких фрикционных накладок, которые позволяют обеспечить длительный срок эксплуатации механизма. В конструкции дисков предусмотрен гаситель колебаний, возникающих при вращении вала двигателя. Педаль привода установлена на специальных втулках и крайне редко требует смазки в процессе работы.

На более современных моделях КамАЗ применяют однодисковые сцепления так называемого типа Евро. Этот механизм стоит, например, на моделях 6520 или 4308. Поставщиком элементов таких узлов является фирма Sachs, при этом применяются усилители изготовления Wabco. Есть несколько моделей сцеплений, различающихся величиной передаваемого крутящего момента. Одним из отличий импортных усилителей является встроенный индикатор износа фрикционных накладок. Замер износа осуществляется по расстоянию между корпусом усилителя и шайбой на штоке. При полном износе накладок это расстояние находится в пределах от 23 до 25 мм. Движение на автомобиле в таком случае еще возможно, но необходимо срочно провести ремонтные работы.

ПГУ Wabco, слева в верхней части виден шток индикатора износа

На некоторых моделях КамАЗа, например, на 43114 может встречаться ПГУ производства Волчанского завода автоагрегатов, в котором отсутствует возможность регулировки штока. Обычно такой ПГУ или заменяют на настраиваемый или устанавливают другой шток с возможностью регулировки.

Неисправности ПГУ 1609510 и их устранение

При правильном использовании узла неисправности возникают редко. Во избежание возникновения поломок, необходимо регулярно проводить технический осмотр усилителя. Визуальный осмотр позволяет обнаружить утечки тормозной жидкости и устранить их. Ниже представлены несколько наиболее часто возникающих неисправностей, и методы их устранения

Сцепление не выключается, «ведет»

Возникновение неполадки возникает из-за нарушения подачи сжатого воздуха в полость силового цилиндра. Варианты решения проблемы:

• Проверить состояние впускного клапана. Под воздействием тормозной жидкости уплотнение может раскиснуть. Необходимо заменить впускной пневматический клапан на заведомо рабочую деталь;
• Проверить состояние поршня следящего действия. При выходе из строя уплотнения необходимо заменить его. При высокой изношенности детали – заменить поршень;
• Утечка тормозной жидкости. Заменить поврежденные уплотнения;
• Низкое давление тормозной жидкости в системе. Устранить воздух из гидравлического привода.

Сцепление до конца не включается, «буксует»

Поломка происходит из-за нарушения отвода воздуха в атмосферу. Возможные причины поломки:

1. Засор в гидравлическом приводе не позволяет поршню следящего действия возвращаться на место. Необходимо устранить засор, залить новую тормозную жидкость и устранить воздух из гидропривода;
2. Выход из строя механизма выпуска отработавшего воздуха. Воздух под давлением не выводится в атмосферу, удерживая поршень силового цилиндра. Необходимо заменить выпускной клапан;
3. Заклинивание поршня воздушного цилиндра. При большом износе поверхности следует заменить поршень;
4. Поломка или растяжение силовой пружины пневмоцилиндра. Заменить деталь.

Прокачка и регулировка ПГУ и ГУРа на грузовых автомобилях КамАЗ

ПГУ КамАЗ — устройство, предназначенное для снижения уровня давления, которое оказывается водителем на педаль сцепления.

ПГУ — гидравлический усилитель руля пневматического типа сцепления КамАЗа.

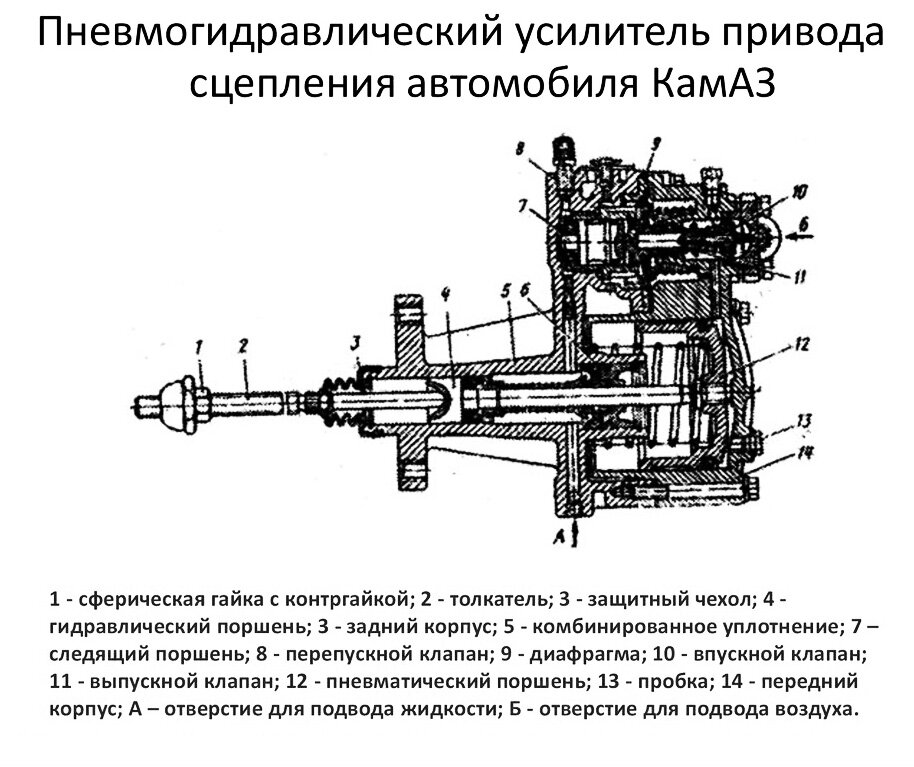

Устройство и принцип работы

Устройство ПГУ включает в себя:

• гайку сферического типа;
• контргайку;
• поршневой толкатель, который деактивирует систему сцепления;
• чехол, предохраняющий от повреждений;
• поршень;
• уплотнитель комплексного типа;
• перепускной и впускной клапан;
• пробку;
• подвод топливной жидкости;
• систему для сжатия воздушного потока.

Схема также включается в себя такие элементы:

• пружинный механизм;
• редуктор;
• седла диафрагмы.

Принцип работы ПГУ заключается в следующем:

1. Водитель надавливает на педаль сцепления.
2. Под давлением топливной жидкости приводится в действие шток и поршневая часть механизма.
3. Происходит перемещение до момента открытия клапана впускного типа.
4. Воздушный поток движется в направлении пневматического поршня.
5. Вилка отводится, и отключается система сцепления.

Прокачка и регулировка

Для того чтобы отрегулировать ПГУ, необходимо:

1. Выполнить регулировку свободного хода педали. Опустить педаль до того момента, пока не начнет функционировать главный цилиндр. После этого делается отладка при помощи эксцентрикового пальца. Зазор между поршневой частью и толкателем не должен превышать 1,2 см. В конце процедуры нужно крепко закрутить гайку корончатого типа.
2. Выполнить регулировку свободного хода муфты. Сдвинуть рукоятку вилки, снять пружинный механизм и выполнить отладку.

Порядок действий при прокачке:

1. Очистить резиновый защитный колпак перепускного клапана.
2. Надеть на клапан резиновый шланг.
3. Один конец опустить в стеклянную емкость с рабочей жидкостью.
4. Рывками 3 раза нажать на педаль, а на четвертый раз — удерживая педаль, ослабить перепускной клапан.
5. Как только прекратится выделение воздушных пузырьков из жидкости, нужно завернуть клапан перепускного типа и убрать шланг.

Разборка и ремонт

Ремонт ПГУ предполагает его разборку. Чтобы разобрать механизм своими руками, необходимо:

1. Установить пневматический гидроусилитель руля в тиски и зажать заднюю часть корпуса.
2. Отвернуть болты и снять крышку подвода воздушного потока.
3. Демонтировать клапан усилителя с переднего корпуса.
4. Снять пружину и диафрагму.
5. Вытащить упорное кольцо и поршневую часть.
6. Открутить крепежный сапун и снять крышку с уплотнителя.
7. Вытащить кольцо стопорного типа.
8. Снять седла и шайбу.
9. Демонтировать манжету.
10. Установка и сборка ПГУ КамАЗ выполняется в обратном порядке.

Как осуществляется регулировка?

При появлении неполадок в работе сцепления необходимо попробовать выполнить регулировку. Когда возникло проскальзывание дисков (вялый разгон, небольшой запах гари) необходимо выставить правильный ход муфты.

При неполном разведении дисков (затрудненное переключение) придется выполнить больше операций:

1. Выставить ход педали.
2. Убрать завоздушенность магистралей привода.
3. Проверить уровень жидкости в ПГУ.

Под регулировкой сцепления на КамАЗе 5320 и других моделях понимают установку правильного зазора между плоскостью выжимного диска и головками рычагов, а также настройку свободного хода педали и приводной муфты. Допустимый свободный ход для педали привода сцепления должен быть в пределах от 6 до 12 мм.

Почему не прокачивается сцепление на КАМАЗе. Как прокачать сцепление на камазе

КамАЗ и МАЗ – это автомобили, которые завоевали особую популярность благодаря своей исключительной надежности. Они используются буквально во всех сферах жизни – грузоперевозки, строительство, аграрный комплекс, часто на КамАЗах устраивают даже гонки по бездорожью. Качество, проверенное, временем не подведет вас, если его правильно эксплуатировать автомобиль и вовремя обслуживать узлы и агрегаты

Особое внимание специалисты советуют уделять таким процедурам, как регулировка сцепления МАЗ и КамАЗ. В случае, каких-либо неисправностей корзина сцепления КамАЗ меняется в весьма короткие сроки

Давайте разберемся, почему же сцепление МАЗ и КамАЗа требует особого внимания.

Вопросы обслуживания и ремонта ПГУ

Обслуживание пневмогидравлического усилителя проводиться во время ТО сцепления автомобиля. ПГУ следует осмотреть на предмет поломок, протечек масла и утечек воздуха, подтянуть болты крепления, а затем отрегулировать свободный хода толкателя ПГУ, это выполняется посредством закручивания и выкручивания сферической гайки (данная величина неодинакова в различных моделях усилителей и КПП, обычно этот параметр прописан в инструкции) Обязательно следует пополнить уровень рабочей жидкости в бачке гидравлической системы привода сцепления.

В случае замены ПГУ следует произвести следующие действия:

1. Выпустить имеющийся воздух из пневматического контура привода тормозов (для этого открывается клапан на ресивере);
2. Демонтировать пружину, обеспечивающую прижим рычага вала вилки выключения сцепления;
3. Отсоединить от ПГУ трубку подачи воздуха от пневмосистемы;
4. Отсоединить от ПГУ трубку подвода рабочей жидкости, (при этом рекомендуется полностью слить жидкость из системы);
5. Демонтировать усилитель.

При разборке ПГУ проверяется состояние его деталей, особое внимание уделяется уплотнительным элементам (в случае обнаружения трещин, разбухания, потери эластичности различных и повреждений они заменяются), а также состоянию рабочих поверхностей цилиндров — в них не должно быть трещин, задиров, вмятин и т.д. Дополнительно проверяется соответствие фактического внутреннего диаметра цилиндров и соответствие его допускам, прописанным в инструкции

Отремонтированный или новый ПГУ устанавливается на место в обратном порядке, после установки гидравлического и пневматического трубопроводов производится заливка тормозной жидкости в систему привода сцепления и ее прокачка. Затем производится проверка гидравлической системы и пневматики на предмет их герметичности.

Обычно пневмогидравлический усилитель привода сцепления служит на протяжении многих лет, не доставляя каких-либо проблем, а в случае поломки их чаще всего проще заменить в сборе. При правильной эксплуатации автомобиля и своевременном обслуживании ППУ будет работать долго и надежно даже в самых сложных условиях.

УСТРОЙСТВО И РАБОТА ПГУ ФИРМЫ “WABCO”

Выключение сцепления осуществляется с помощью пневмогидравлического усилителя (ПГУ) фирмы “Wabco”. ПГУ состоит из трех основных частей: исполнительного пневмоцилиндра, следящей системы и указателя износа накладок сцепления. Устройство ПГУ показано на рисунке П.1.

Рисунок П.1 — Пневмоусилитель ф. “Wabco”: 1 — корпус гидравлический; 2 — поршень гидравлический; 3 — манжета гидравлическая; 4 — указатель износа накладок; 5 — шайба указателя износа; 6 — корпус указателя; 7,10 — пружины поджимные; 8 — пневмопоршень; 9 — пневмоцилиндр; 11 — чехол; 12 — шток; 13 — трубка дренажная; А — зазор при износе накладок; I — следящая система ПГУ

При нажатии на педаль сцепления давление жидкости из главного цилиндра передается по трубопроводам в пневмогидроусилитель, где воздействует на гидравлический поршень 2 (см. рисунок П.1) ПГУ и поршень 1 (см. рисунок П.2) следящего устройства.

Под действием поршня следящего устройства перемещается пневматический поршень 2 (см. рисунок П.1), который воздействует на клапан 5 следящего устройства. Клапан открывает доступ воздуху в пневмоцилиндр 9 ПГУ, увеличивая силовое воздействие штока 12 ПГУ на вилку выключения сцепления. С помощью следящего устройства автоматически изменяется давление воздуха, поступающего в пневмоцилиндр ПГУ, в зависимости от усилия воздействия водителя на педаль сцепления.

Рисунок П.2 — Следящая система ПГУ: 1 — поршень гидравлический; 2 — поршень пневматический; 3 — крышка; 4 — сапун; 5 — клапан; 6 — корпус следящей системы

После прекращения работы педали, давление жидкости в ПГУ сбрасывается, пневматический клапан следящей системы закрывается, пневматический поршень ПГУ устанавливается в исходное состояние.

С помощью поджимной пружины поршень 8 ПГУ со штоком 12 всегда связаны беззазорно с вилкой включения сцепления, муфтой, диафрагменной пружиной, нажимным диском сцепления.

При износе накладок сцепления беззазорная связь обеспечивает отслеживание поршнем ПГУ износа накладок — поршень по мере износа все больше перемещается вглубь ПГУ и воздействует на указатель износа накладок.

Указатель износа 4 все больше выдвигается под воздействием поршня, шайба 5 указателя отходит от корпуса 6 указателя и при достижении зазора между шайбой и корпусом 23 мм, износ накладок достигает критической величины и необходимо произвести замену накладок либо ведомого диска с накладками в сборе.

Каким образом можно отрегулировать ПГУ КАМАЗ

Финишным этапом восстановления устройства является регулировка ПГУ КАМАЗ. Для этого необходимо обеспечить полный ход толкателя пневматического усилителя не меньше 25 мм. Потому как при низком показателе сцепление полностью отключается. Таким образом, полный ход толкателя тестируется нажатием педали сцепления с усилием до упора.

Если ход не на должном уровне, то повторно тестируется показатель жидкости в бачке основного цилиндра привода сцепления и свободный ход. Если обнаруживается необходимость, то удаляется воздух из гидросистемы

Чтобы ПГУ служило качественно и надежно, важно не забывать об его своевременном ремонте и техобслуживании

Пневматический гидроусилитель рулевого управления на КамАЗе – важный механизм системы сцепления, который предназначен для уменьшения нагрузки на педаль, оказываемую водителем автомобиля. Как прокачать ПГУ на КамАЗе, чтобы восстановить функциональность системы сцепления? Данное устройство необходимо время от времени прокачивать, в том числе и во время регулировки сцепления. Узел подвергается серьезному давлению, следовательно, с ним часто возникают проблемы – например, посторонние шумы или треск, пробуксовка и т.д.

Регулировка корзины сцепления КамАЗа

Под регулировкой корзины сцепления понимают настройку лапок, размещенных на корзине. Такую отладку можно выполнить при снятой коробке или отрегулировать непосредственно на автомобиле.

При выполнении задачи без снятия коробки понадобится самодельный инструмент, который представляет собой проволоку толщиной 3,5 мм с концом длиной 20 мм, согнутым под прямым углом. При помощи такого импровизированного щупа проверяют зазор между выжимным подшипником и опорным кольцом лапок сцепления. Регулировку зазора ведут гайкой на штоке ПГУ. Подвести лапки к кольцу можно через люк в верхней части картера сцепления

При этом важно обеспечить максимально одинаковое прилегание лапок к поверхности. Но правильнее и надежнее регулировать снятое с мотора сцепление

1. Положить собранный нажимной диск на шаблон, который обеспечит зазор в пределах 29 мм.
2. Отпустить болты крепления.
3. Выставить положение упорного кольца для лапок. Все четыре лапки должны одновременно касаться кольца.
4. Проверить биение рабочей поверхности диска.
5. Смазать передний подшипник, расположенный в коленчатом вале.
6. Установку сцепления провести с помощью оправки, которая позволит обеспечить соосность дисков механизма и вала двигателя.

Эту настройку проводят только с двухдисковым сцеплением. Агрегат с одним диском в такой регулировке не нуждается.

На видео от канала Авто и Мото показано снятие сцепления и хорошо видны особенности конструкции, а также привод для работы механизма.
