Снятие панели приборов Рено Дастер

Работу проводим при демонтаже отопителя, радиатора и вентилятора отопителя, испарителя кондиционера замене жгута проводов. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем рулевое колесо (см. Снятие рулевого колеса). Снимаем подрулевые переключатели вместе с соединителем (см. Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля). Снимаем комбинацию приборов (см. Снятие комбинации приборов). Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера (см. Замена катушки иммобилайзера и контактной группы выключателя зажигания). Снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).

Ключом Torx T-20 отворачиваем с каждой стороны по одному винту нижнего крепления консоли панели приборов к кузову.

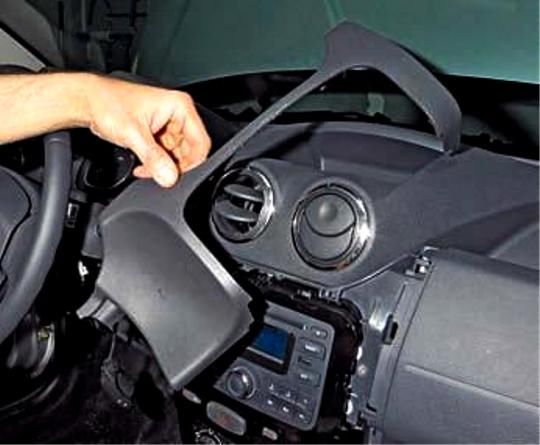

Снимаем накладку консоли панели приборов (см. Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов). Снимаем головное устройство системы звуковоспроизведения (см. Снятие головного устройства системы звуковоспроизведения). Отворачиваем два самореза крепления блока управления отоплением, вентиляцией и кондиционированием и проталкиваем блок внутрь панели приборов (см. Снятие блока управления отоплением, вентиляцией и кондиционированием).

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

Ключом Torx T-20 отворачиваем два самореза крепления регулятора направления пучков света фар и проталкиваем регулятор внутрь панели приборов.

Поддев отверткой, откидываем заглушку винта бокового нижнего крепления панели приборов.

Ключом Torx T-20 отворачиваем винт бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом Torx T-20 отворачиваем два самореза крепления панели приборов над рулевой колонкой.

В нише для головного устройства системы звуковоспроизведения ключом Torx T-20 отворачиваем винт центрального крепления панели приборов.

Ключом Torx T-20 отворачиваем винт крепления ручки рычага фиксации рулевой колонки. Открыв вещевой ящик, снимаем защитную крышку с колодки диагностики…

…и нажав на фиксатор, проталкиваем колодку диагностики внутрь панели приборов.

Снимаем уплотнитель двери водителя с отбортовки кузова в зоне передней стойки и панели приборов. Аналогично снимаем уплотнитель двери переднего пассажира.

Преодолевая сопротивление пластмассовых защелок, отжимаем обивку левой передней стойки…

…выводим нижние фиксаторы из отверстий в панели приборов и снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.

Ключом Torx T-20 отворачиваем винт верхнего бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

Отводим панель приборов от поперечной балки.

Выводим колодки жгута проводов из отверстия поперечной балки панели приборов в районе А (правая нижняя сторона панели).

Отверткой сдвигаем фиксатор колодок…

Вынимаем панель приборов из салона автомобиля.

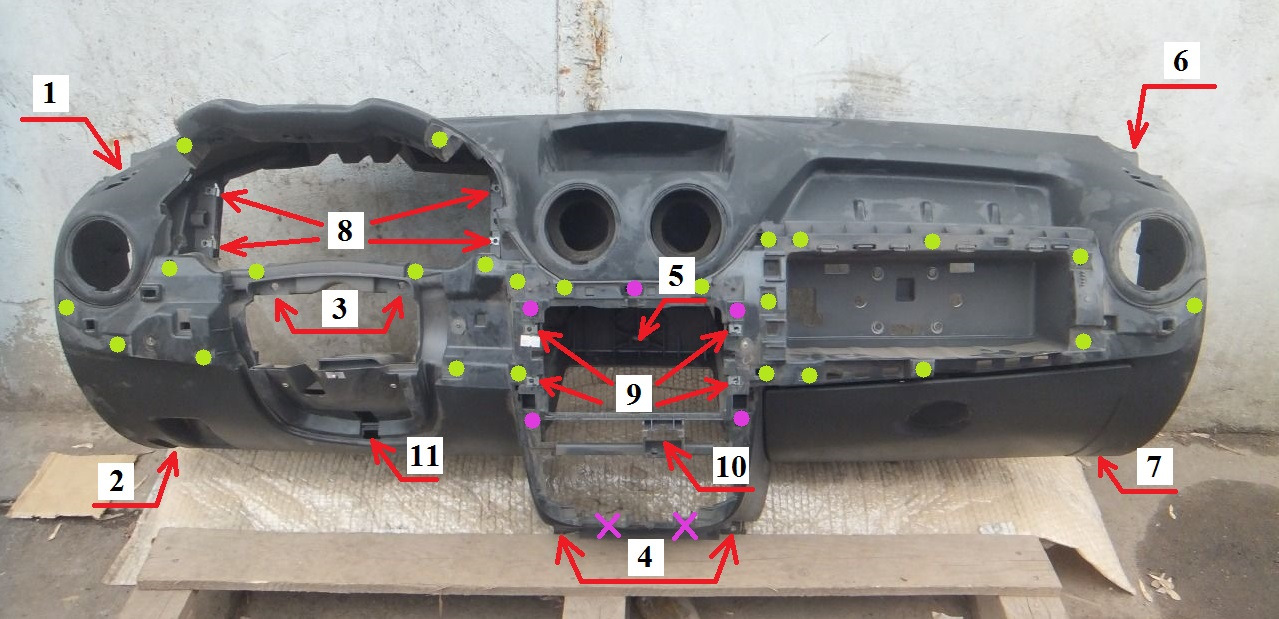

Панель приборов (внутренняя сторона)

Вид на переднюю часть салона автомобиля при снятой панели приборов

Устанавливаем панель приборов в обратной последовательности.

Источник

больше видео

• Как отключить иммобилайзер на Фиат Пунто
  Опубликовано 27 June 2024 by ScegliAuto


• Как долить AdBlue в Peugeot 2008
  Опубликовано 26 June 2024 by ScegliAuto


• Кондиционер Fiat Panda: инструкция по эксплуатации
  Опубликовано 26 June 2024 by ScegliAuto


• Как настроить время в Renault Kangoo?
  Опубликовано 24 June 2024 by ScegliAuto


• Как открыть капот на Пежо 108?
  Опубликовано 24 June 2024 by ScegliAuto


• Как сбросить индикатор AdBlue Peugeot 308
  Опубликовано 22 June 2024 by ScegliAuto


• Сброс контрольной лампы давления в шинах Mini Cooper R50
  Опубликовано 21 June 2024 by ScegliAuto


• Как снять запаску на Пежо 5008?
  Опубликовано 20 June 2024 by ScegliAuto


• Как активировать меню климата Audi A3
  Опубликовано 18 June 2024 by ScegliAuto


• Сброс контрольной лампы давления в шинах Opel Astra K
  Опубликовано 18 June 2024 by ScegliAuto


Dacia Duster — Видео-урок

Модель: Dacia Duster
MK 1, HS
— Годы 2010-2017

Часть: Автомагнитола
эксплуатация: Как снять центральную панель с магнитолой на Dacia Duster

Как разобрать центральную панель с кнопками на Dacia Duster? Первым делом пластиковым рычажком снимаем боковую обшивку вокруг автомагнитолы, затем всегда с помощью рычажка снимаем центральный пластик (тот, что с вентиляционными отверстиями). Сняв пластиковые части стереосистемы, извлеките ее из гнезда (отвинтите крепежные винты по бокам стереосистемы), отсоедините различные клеммы питания, расположенные в задней части стереосистемы, и кабель приема антенны. Чтобы снова собрать различные разобранные части, давайте вернемся назад.

Опубликовано 17 October 2023 by ScegliAuto

Разборка центральной консоли Dacia Duster.Dacia Duster (2010-2017 / MK 1, HS)
В этом руководстве показано, как разобрать центральную консоль первого поколения Dacia Duster. Начнем работу сразу, отвинчивая три винта центральной

Как разобрать автомагнитолу на Dacia DusterDacia Duster (2010-2017 / MK 1, HS)
Хотим разобрать автомагнитолу на Dacia Duster? Давайте посмотрим, как поступить со снятием и заменой. Вставьте ключи в отверстия на пластиковой крышк

Как разобрать панель прикуривателя Dacia DusterDacia Duster (2010-2017 / MK 1, HS)
Устройство прикуривателя Dacia Duster расположено на центральной консоли приборной панели, внизу, под органами управления климат-контролем, интегриро

Инструкция по демонтажу магнитолы

Краткий алгоритм действий при демонтаже головного мультимедийного устройства из панели Renault Duster:

1. Перед тем как снять магнитолу на Рено Дастер, рекомендуется обесточить автомобиль путем снятия клеммы с минусового контактного штыря батареи.
2. Поддеть тонким концом монтажной лопатки облицовку из серебристого пластика, обрамляющую центральную часть панели приборов. Допускается снятие детали руками, для демонтажа необходимо надавить на нижнюю часть детали и потянуть узел на себя. Снять деталь, постепенно преодолевая усилие зажимов. Прикладывать чрезмерные усилия запрещено, поскольку возникает риск поломки пластиковой конструкции.
3. Удалить защитный элемент, выполненный из черного глянцевого пластика. Деталь поддевается сверху монтажной лопаткой, затем выводятся из зацепления верхние фиксаторы. После этого элемент тянется на себя, что позволяет отсоединить оставшиеся фиксаторы.

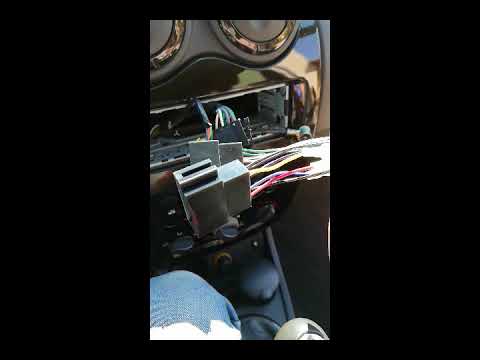

4. Отсоединить колодки жгутов электропроводки, подведенные к кнопке управления аварийной сигнализацией и к переключателю режимов работы центрального замка дверей автомобиля. Деталь укладывается на мягкий материал лицевой частью вверх для предотвращения повреждения лаковой поверхности.
5. Установить головку типа TORX T20 в патрон электрического шуруповерта, а затем выкрутить 4 винта, крепящих корпус головного устройства в обойме приборной панели. Допускается использовать ручной инструмент, оборудованный идентичным наконечником.
6. Вынуть корпус магнитолы из панели Renault Duster, а затем отделить 3 штекера проводки и дополнительный разъем антенны. Для отсоединения колодок требуется нажать на фиксатор пальцем, одновременно с усилием вытягивая пластиковый элемент из посадочного гнезда. Запрещается вытягивать разъемы за провода питания, поскольку элементы не рассчитаны на повышенную нагрузку.
7. Сняв колодки можно полностью вынуть головное устройство для ремонта или замены. Для дальнейшей разборки оборудования отстегивается передняя панель, снимаются боковые крепежные кронштейны, а затем демонтируется верхняя крышка. Для выполнения работ потребуется набор отверток с крестообразным жалом. Дальнейшая разборка производится аккуратно, поскольку существует риск повреждения соединительных шлейфов.

Возможные проблемы

На рестайлинговой версии автомобиля Duster используется видоизмененная рамка, состоящая из одной детали. Для доступа к точкам крепления головного устройства необходимо поддеть деталь по периметру, постепенно отстегивая крепежные клипсы. Затем отстегиваются 2 разъема, подведенные к кнопкам управления, для снятия головного устройства необходимо выкрутить 4 винта T20 и отключить разъемы (конструкция элементов аналогична машинам раннего выпуска).

Перед обратной установкой оборудования требуется выяснить код магнитолы. Информация записывается дилером в сервисной книжке в момент передачи автомобиля владельцу. Если головное устройство менялось или книжка отсутствует, то владелец машины может самостоятельно выяснить пароль на основе серийного номера магнитолы. Код запрашивается у официального дилера или определяется при помощи специального калькулятора.

Откручивание винтов и отсоединение рамки электронного оборудования

Перед началом процесса необходимо отключить автомобиль и снять отрицательный клеммный зажим с аккумулятора, чтобы избежать возможности короткого замыкания или повреждения электрических компонентов.

1. С помощью отвертки или инструмента для снятия зафиксированных элементов аккуратно отделите гарнитуру аудиосистемы от рамки мультимедийного экрана.

2. Отсоедините все кабели и провода, связанные с мультимедийным экраном и другими компонентами электронного оборудования. Не забудьте отключить соединения разъемов, датчиков и кнопок.

3. Используя соответствующий инструмент, аккуратно отверните винты, которые крепят рамку электронного оборудования к центральной консоли. Обычно винты находятся по периметру рамки и могут быть скрыты под защитными накладками или пластиковыми заглушками.

4. После откручивания всех винтов, аккуратно снимите рамку электронного оборудования с центральной консоли автомобиля. При необходимости примените небольшое усилие для отстыковки зафиксированных элементов.

5. Проверьте рамку электронного оборудования на предмет повреждений или износа. В случае необходимости, замените рамку новой.

Процесс откручивания винтов и отсоединение рамки электронного оборудования может отличаться в зависимости от модели и года выпуска автомобиля. Инструкции производителя всегда должны быть приоритетными. Если вы не уверены в своих навыках, лучше обратиться к специалисту.

Как заменить свечу зажигания Piaggio Liberty 150 — 125

В сегодняшнем видеоуроке мы увидим, как разобрать и заменить свечу зажигания скутера Piaggio Liberty 150, а также 125. Сначала мы ставим наш скутер на центральную подставку и начинаем с откручивания винтов, которые мы находим в отсеке под седло; затем мы снимаем последний и пластиковый обтекатель, который мы находим внизу, как показано на видео. В этот момент отсоединяем разъем или колпачок свечи зажигания; Затем мы используем торцевой ключ с удлинителем, чтобы отвинтить и снять свечу зажигания. Нам просто нужно заменить его на новый, закрутив вручную, а затем затянув ключом!

by ScegliAuto

Что можно сделать самостоятельно

Купив Renault Duster многие начинают фаршировать его различными прибамбасами: задний парковочный радар, камера заднего вида (КЗВ), видео-регистратор, защита узлов под днищем внедорожника и т.п. При этом многие не подозревают о том, что уже установлено в их машине. Что же входит штатно в комплектацию Дастера?

1. Каждой вещи свое место

Заехав первый раз на заправку на своем новом Рено Дастере, я не сразу сообразил куда можно приспособить крышку от бензобака, когда вставляешь пистолет бензоколонки. Пришлось положить крышку в карман и пойти расплачиваться с кассиром за бензин. И только потом мы догадались, что на люке бензобака есть специальный крючок, на который вешается крышка бензобака, вот так:

2. Тайничок

Автопроизводитель Renault позаботился и разместил в Дастере комплект запасных предохранителей на случай поломки в дороге. Там же находится пинцет для удобства установки предохранителей. Но где искать этот комплект? Всё просто, он спрятан за крышкой отсека с предохранителями слева от водителя с торца передней панели и доступен при открытой передней двери:

3. Убрать лишнее

Если вам не нужны подголовники, вы можете их легко снять. Для этого нужно всего лишь нажать две кнопочки и вытянуть подголовник вверх.

4. Как спрятаться от солнца

Солнцезащитный козырек можно использовать не только на лобовом, но и на боковых стеклах. Просто потяните на себя за край козырька, высвобождая его из фиксатора и поверните на боковое стекло. Теперь солнце не будет вам досаждать сбоку.

5. Детский замок

Не каждый догадывается, что металлические рычажки в торце задних дверей – это полезная функция блокировки от детей. Нажмите этот рычажок и ребенок не сможет открыть дверь изнутри, а снаружи вы откроете ее как обычно.

6. Подстраиваем руль Дастера под себя

Руль на Рено Дастере можно регулировать по высоте, правда имеется всего 2 положения, но это лучше чем совсем ничего. Кнопка регулировки руля находится снизу рулевой колонки.

7. Усиливаем безопасность

В Дастере есть функция автозакрывания дверей при начале движения при скорости свыше 10 км/ч. Про эту возможность практически нигде не говорится, я сам узнал об этом только через 1 год владения машинкой. Эта дополнительная функция присутствует практически на всех японских автомобилях. Чтобы включить эту функцию на Dustere проделываем следующее:

Кнопка центрального замка Рено Дастер расположена здесь

Нажать левую часть кнопки с красным автомобильчиком и держать до звукового сигнала

• включаем зажигание
• нажимаем кнопку центрального замка и удерживаем ее не менее 5 секунд до звукового сигнала.

Всё! Теперь при начале движения и скорости свыше 10 км/ч сработает центральный замок и закроет все двери. Чтобы отключить эту функцию, проделываем заново теже действия.

Надеюсь эта информация была для вас полезной и сможете воспользоваться этими советами в нужный момент.

• Руководство по ремонту и эксплуатации ситроен ксантия



• Снятие генератора пежо 607



• Замена передних амортизаторов пежо 308



• Реле стартера пежо 306 где находится



• Рено лагуна 2 после снятия водительского кресла горит airbag

СНЯТИЕ И УСТАНОВКА ОБЛИЦОВКИ ТОННЕЛЯ ПОЛА Renault Megane 2

Облицовка тоннеля пола и бокс для мел­ких предметов, выполняющий одновремен­но функцию подлокотника, представляют собой единую деталь.

Вам потребуются: ключ TORX Т20, отвертки с плоским и крестообразным лезвием, бокорезы.

1. Выверните два винта крепления за­дней части облицовки тоннеля пола справа и слева.

2. Подденьте отверткой края рамки чехла рычага управления коробкой передач в ме­стах расположения ее фиксаторов…

3. …и снимите рамку.

4. Перекусите бокорезами хомут крепле­ния чехла к рычагу управления коробкой передач.

5. Снимите чехол рычага управления ко­робкой передач.

6. Подденьте отверткой крышку регули­ровочного узла привода стояночного тор­моза…

7. …и снимите крышку.

8. Подденьте отверткой…

9. …и отведите вверх на длину жгута про­водов верхнюю накладку облицовки тонне­ля пола.

10. Отожмите фиксатор…

11. …и отсоедините колодку от разъема прикуривателя.

12. Выверните два передних винта кре­пления облицовки тоннеля пола…

13. …и снимите облицовку.

14. Установите снятые детали в порядке, обратном снятию.

Установка консоли ручника и подлокотника на рено Логан 2014

Часть 1, Renault scenic 1 разборка салона, шумоизоляция, музыка / car audio

Проверка и удаление рычагов ручного тормоза

Рычаги ручного тормоза на Рено Дастер могут стать изношенными или поврежденными со временем. Это может привести к проблемам с фиксацией и отпусканием тормоза, что в свою очередь может быть опасно и негативно сказываться на безопасности автомобиля.

Проверка прижима рычагов ручного тормоза:

1. Убедитесь, что автомобиль находится на ровной поверхности и не может начать движение. Установите автомобиль на стояночный тормоз, затянув рычаг полностью вверх. Затем посмотрите, не двигается ли автомобиль при снятии с него обоих включенных передач.
2. Передвиньте сиденья вперед, чтобы получить доступ к задней части центральной консоли. Откройте крышку на задней части центральной консоли, чтобы получить доступ к механизму ручного тормоза.
3. Проверьте, насколько жестко установлены рычаги ручного тормоза. Отверните скобку на конце рычага и проверьте сопротивление, когда рычаг поднимается и опускается. Рычаг должен иметь достаточное сопротивление и фиксироваться в верхнем и нижнем положениях. Если рычаги слишком легко поднимаются или опускаются, это может свидетельствовать о неисправности их механизма.

Удаление рычагов ручного тормоза:

Если вы обнаружили, что рычаги ручного тормоза на Рено Дастер не функционируют должным образом и нуждаются в замене, следуйте данным инструкциям:

1. Отсоедините отрицательный клеммный зажим от аккумулятора, чтобы предотвратить случайное включение системы подушек безопасности.
2. Снимите пластиковую заглушку, которая закрывает гайку регулятора натяжения рычагов. Используйте ключ для гаек для откручивания гайки.
3. Отсоедините штекеры все проводов, подключенных к ручному тормозу. Они могут иметь разъемы или зажимы, которые необходимо отпустить.
4. Открепите зажимы и болты, которые удерживают рычаги ручного тормоза на месте. Используйте подходящие инструменты и технику, чтобы избежать повреждений механизма или окружающих деталей.
5. Удалите старые рычаги ручного тормоза и установите новые рычаги в обратной последовательности.
6. Подсоедините штекеры проводов к ручному тормозу и закрепите их на месте. Убедитесь, что все гайки и болты крепления рычагов плотно затянуты.
7. Установите пластиковую заглушку на место и затяните гайку регулятора натяжения рычагов.
8. Подсоедините отрицательный клеммный зажим аккумулятора.

После проведения данных действий проверьте работу рычагов ручного тормоза. Убедитесь, что они корректно фиксируются и отпускаются, неизменно работают в обоих направлениях и не вызывают повреждений вокруг себя. Если вам не удается самостоятельно удалить или установить рычаги ручного тормоза на Рено Дастер, рекомендуется обратиться к специалисту в автосервисе для профессиональной помощи.

Как снять без ключей

На автомобилях Duster в базовом оснащении не устанавливалась штатная магнитола, вместо мультимедийного центра находилась пластиковая ниша. Владельцы машин монтировали оборудование самостоятельно, используя металлические обоймы. Для гармоничной интеграции головного устройства в интерьер машины используются переходные рамки (для изделий стандарта 2 Din) или ставятся обрамления из комплекта (для устройств размером 1 Din).

После того, как владелец снимает переходную рамку, открывается доступ к боковым фиксаторам. Для отключения элементов используются штатные ключи из набора магнитолы. Если детали утрачены, то ключи можно приобрести в сервисных центрах, занимающихся монтажом акустики в автомобили. Допускается использование металлических пластин, которые вставляются в пазы. Но при использовании нештатного инструмента возникает риск повреждения или заклинивания пружинных фиксаторов.

Отсоединение пластиковых элементов и бардачка

1. Отсоединение пластиковых элементов

Прежде чем приступать к снятию центральной консоли, необходимо отсоединить пластиковые элементы, которые ее скрепляют. Для этого понадобится плоская отвертка или пластиковый ломик.

Осторожно вставьте отвертку или ломик между двух пластиковых элементов. Подведите его к месту скрепления и плавно приложите усилие, чтобы разъединить элементы

Делайте это аккуратно, чтобы не повредить пластик.

Проделайте эту операцию со всеми скреплениями пластиковых элементов до полного их отсоединения

Также обращайте внимание на скрытые скрепления, которые могут требовать дополнительных усилий

2. Снятие бардачка

Бардачок — это небольшой ящик, расположенный ниже центральной консоли. Чтобы его снять, выполните следующие шаги:

— Откройте бардачок и выньте все предметы изнутри.

— На верхней стороне бардачка обратите внимание на две пластиковые скобы. Вставьте плоскую отвертку или ломик в паз между бардачком и центральной консолью

— Осторожно подведите плоскую отвертку или ломик к скобам и плавно приложите усилие, чтобы отстегнуть бардачок от консоли. Если бардачок не отсоединяется легко, возможно, что есть скрытые скобы или крепления, которые нужно отсоединить

После выполнения всех этих шагов центральная консоль будет готова к снятию.

Последний шаг: удаление центральной консоли из автомобиля

После того, как вы успешно преодолели все предшествующие этапы и отсоединили все необходимые компоненты, пришло время удалить саму центральную консоль из Рено Дастер. Для этого следуйте инструкциям ниже:

Перед тем как продолжить, убедитесь, что все электрические кабели, подключенные к центральной консоли, отсоединены

Осмотрите консоль и обратите внимание на кабели, подключенные к различным разъемам. Аккуратно отсоедините их, следуя указаниям производителя или пометкам на кабелях.

В данном шаге вам потребуется открутить или открепить крепления, удерживающие центральную консоль на месте

Используйте соответствующий инструмент, чтобы открутить болты или зацепы, которые фиксируют консоль. При выполнении данного шага будьте осторожны, чтобы не повредить соседние компоненты автомобиля.

Шаг 3: Постепенно извлекайте консоль из автомобиля
Когда крепления открыты, внимательно и аккуратно начните извлекать центральную консоль из автомобиля. При этом обратите внимание на закрученные кабели и провода, чтобы не повредить их в процессе извлечения. При необходимости используйте пластиковые отвертки или пассатижи для более удобного извлечения консоли из автомобиля.

Теперь, когда вы успешно извлекли центральную консоль, можете приступать к необходимым ремонтным или заменительным работам. Помните, что обратный порядок сборки должен быть тщательно продуман и аккуратно выполнен с учетом всех особенностей автомобиля.

Обратите внимание:

1. Перед выполнением каких-либо работ обязательно проконсультируйтесь с руководством по эксплуатации вашего автомобиля или обратитесь к профессиональному автомеханику.
2. Работы, связанные с удалением и установкой компонентов автомобиля, требуют определенных навыков и знаний. Если у вас нет достаточного опыта, лучше доверить эту работу профессионалам.
3. Будьте очень осторожны и аккуратны при работе с проводами и кабелями. Неправильное обращение с электрическими компонентами может привести к повреждению автомобиля и возникновению опасных ситуаций.

Надеемся, что данное руководство помогло вам разобраться в процессе удаления центральной консоли Рено Дастер. Удачи в вашем ремонте или обновлении автомобиля!
