Как снять щиток приборов и торпедо на рено логан

Как установить и отрегулировать противотуманную оптику?

Как происходит установка противотуманных фар? Перед началом процедуры следует внимательно ознакомиться с существующими правилами, как устанавливаются противотуманные фары, что позволит избежать негативных последствий неграмотного монтажа и избавит владельца от нежелательных неудобств. В числе таковых присутствует не эффективное освещение обочины, а банальное ослепление встречных участников потока.

В качестве монтажной процедуры, когда осуществляется установка противотуманных фар, можно избрать два варианта ее реализации: путем самостоятельного выполнения полного комплекса манипуляций и посредством обращения к специалистам профильной мастерской.

Если владельцем избран вариант собственноручной установки противотуманных осветительных приборов, то ему рекомендуется следовать нижеприведенному алгоритму производства работ.

1. Первоначально проверяем наличие в монтажном блоке Renault Logan, расположившемся в подкапотном пространстве, специального реле. Если таковой элемент отсутствует, то приобретаем его.
2. Устанавливаем автомобиль на достаточно ровную поверхность и демонтируем передний бампер с щитками для отвода грязи.
3. В качестве посадочных мест для монтажа противотуманных приборов на бампере изначально присутствуют так называемые «маски». Они выглядят как пластиковые элементы, окрашенные черным цветом.
4. Установка противотуманных фар происходит строго в обозначенные места и фиксируем к поверхности бампера саморезами (2-3 шт.).
5. Устанавливаем бампер Renault Logan и подключаем электрический разъем к патрону со вставленной в него лампой. Проверяем надежную фиксацию патрона в корпусе и стекло противотуманной фары, дабы обезопасить себя от неприятного «дребезжания» светового пучка (т. е. лампы) при движении.
6. Проводку прикрепляем к бамперу Renault Logan посредством пластикового фиксатора.
7. Монтируем отводящие грязь щитки.
8. Выполняем регулировку оптики.

Видео, о замене приборной панели

Давно мечтал поменять свою подсветку приборной панели, много смотрел как другие делают, но все руки не доходили.

Есть очень хорошее видео, в котором в принципе все понятно.

В общем смотрим видео и идем снимать приборку

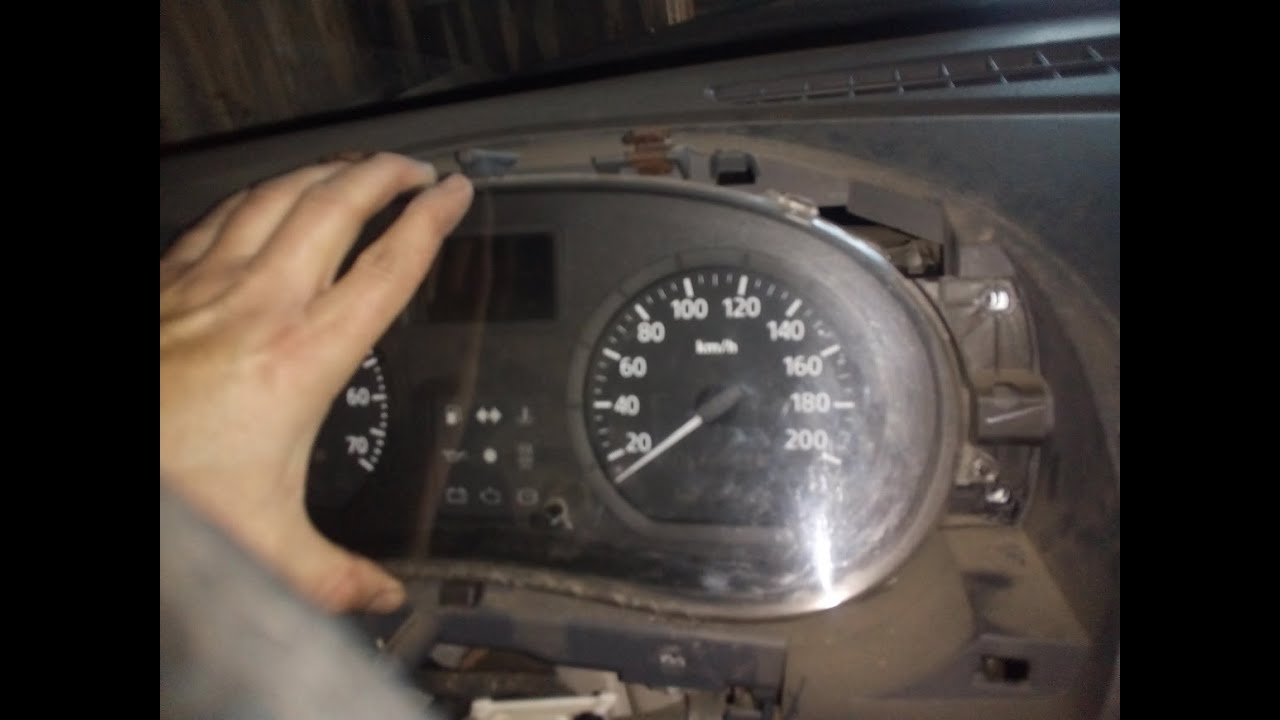

Снял приборку, принес домой. Самое наверно трудное, это правильно снять стрелки! Так как потом можно ожидать сюрпризов.

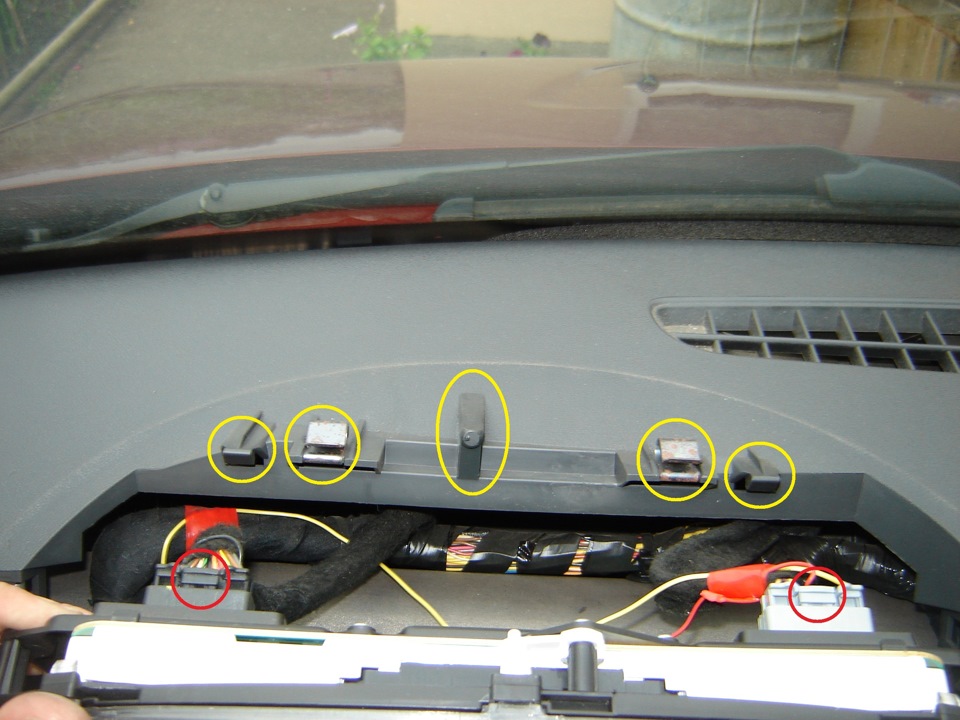

В общем смотрим еще раз видео как там снимают. Тянем немножко на себя стрелку и поворачиваем против часовой

стрелку. Если поворачивать не туда, моторчик потом не корректно будет работать (так писали на форумах). Крутим в обратную сторону пока она сама не снимется, у меня она крутилась пол круга, потом снялась (надо запомнить в каком положении стрелка снялась )

Разбираем приборку (думаю не составит труда)

Далее отпаиваем светодиоды из светодиодной ленты SMD 3825

Лучше паять светодиоды специальным жалом двухсторонним, но у меня его не было ( Не перегрейте диоды

! Я так 2 шт спалил.

На спидометре 3 светодиода на тахометре 3 светодиода на дисплее 6 светодиодов Итого = 12 светодиодов

, но лучше с запасом брать их, так как можете спалить несколько как в моем случае

Особенно трудно обычным паяльником паять один светодиод у тахометра и спидометра, так как жало не подлазит между креплением моторчика и ножкой светодиода

Обязательно проверяйте светодиоды

после пайки мультиметром! т.к. светодиод мог сдохнуть пока паяли, могли замкнуть ножки светодиода, что окажется хуже всего.

Лучше всего ставить мультиметр на режим проверки диодов, светодиод загорается при правильном подключении (см. фото)

В итоге минут за 30 минут перепаял все ) и спалил 2 шт )

Собираем обратно все, аккуратнее со шкалой, не оставляйте разводов.

Самое интересное только впереди! Калибровка стрелок

, (шучу)

Смотри еще раз видео, которое я в начале выкладывал ) Ставим так же стрелки и крутим против часовой

до нуля. Калибровка включается следующем образом, жмете на кнопку сброса пробега и включаете зажигание, но продолжаете держать кнопку! пока стрелки не начнут калиброваться. (сами стрелки калибруются, но все равно нужна точная калибровка), на видео показано как по маленьку калибруют после сборки ручками )

В итоге стрелка тахометра должна поподать четко на деления до 7000 и спидометра (на 130 точно должна попадать), если не попадает, против часовой стрелки

калибруем по 1 шелчку и включаем заного калибровку способом выше

Снятие панели приборов Рено Логан

Работу проводим при демонтаже отопителя, вентилятора отопителя, замене жгута проводов. Операции показываем на автомобиле, оснащенном двумя подушками безопасности. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем рулевое колесо (см. «Снятие рулевого колеса»). Снимаем подрулевые переключатели вместе с соединителем (см. «Снятие подрулевых переключателей»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов»). Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера (см. «Замена катушки иммобилайзера и выключателя зажигания»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). Снимаем нижнюю обивку панели приборов (см. «Снятие нижней обивки панели приборов»).

Отжимаем края нижней облицовки консоли панели приборов, преодолевая сопротивление пружинных защелок, крепящих облицовку с обеих сторон.

Снимаем нижнюю облицовку консоли панели приборов.

Снимаем накладку консоли панели приборов (см. «Снятие выключателей на консоли панели приборов»). Отворачиваем два самореза крепления блока управления вентиляцией, отоплением и кондиционированием (см. «Снятие блока управления вентиляцией, отоплением и кондиционированием воздуха») и проталкиваем блок внутрь панели приборов.

Ключом «Torx Т-20» отворачиваем два винта нижнего крепления панели приборов.

С правой стороны, изнутри панели приборов снимаем колодки проводов подушки безопасности с держателем и вытягиваем колодки с проводами из-под панели приборов.

Поддев и приподняв отверткой фиксатор…

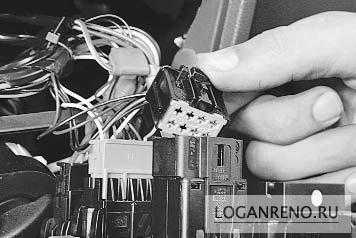

…отсоединяем колодку жгута проводов от колодки проводов подушки безопасности.

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

Ключом «Torx Т-20» отворачиваем два винта крепления регулятора направления пучков света фар.

Проталкиваем регулятор направления пучков света фар внутрь панели приборов.

Поддев отверткой, откидываем заглушку винта бокового крепления панели приборов.

Ключом «Torx Т-20» отворачиваем винт бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом «Torx Т-20» отворачиваем винт центрального крепления панели приборов.

Преодолевая сопротивление пластмассовых защелок…

…отжимаем край обивки правой передней стойки…

…и снимаем обивку.

Аналогично снимаем обивку левой передней стойки.

Ключом «Torx Т-20» отворачиваем винт верхнего крепления панели приборов.

Аналогично отворачиваем винт с другой стороны панели приборов.

Отводим панель приборов…

…и нажав на фиксатор, вынимаем диагностический разъем из гнезда панели приборов.

Вынимаем панель приборов из салона. Устанавливаем панель приборов в обратной последовательности.

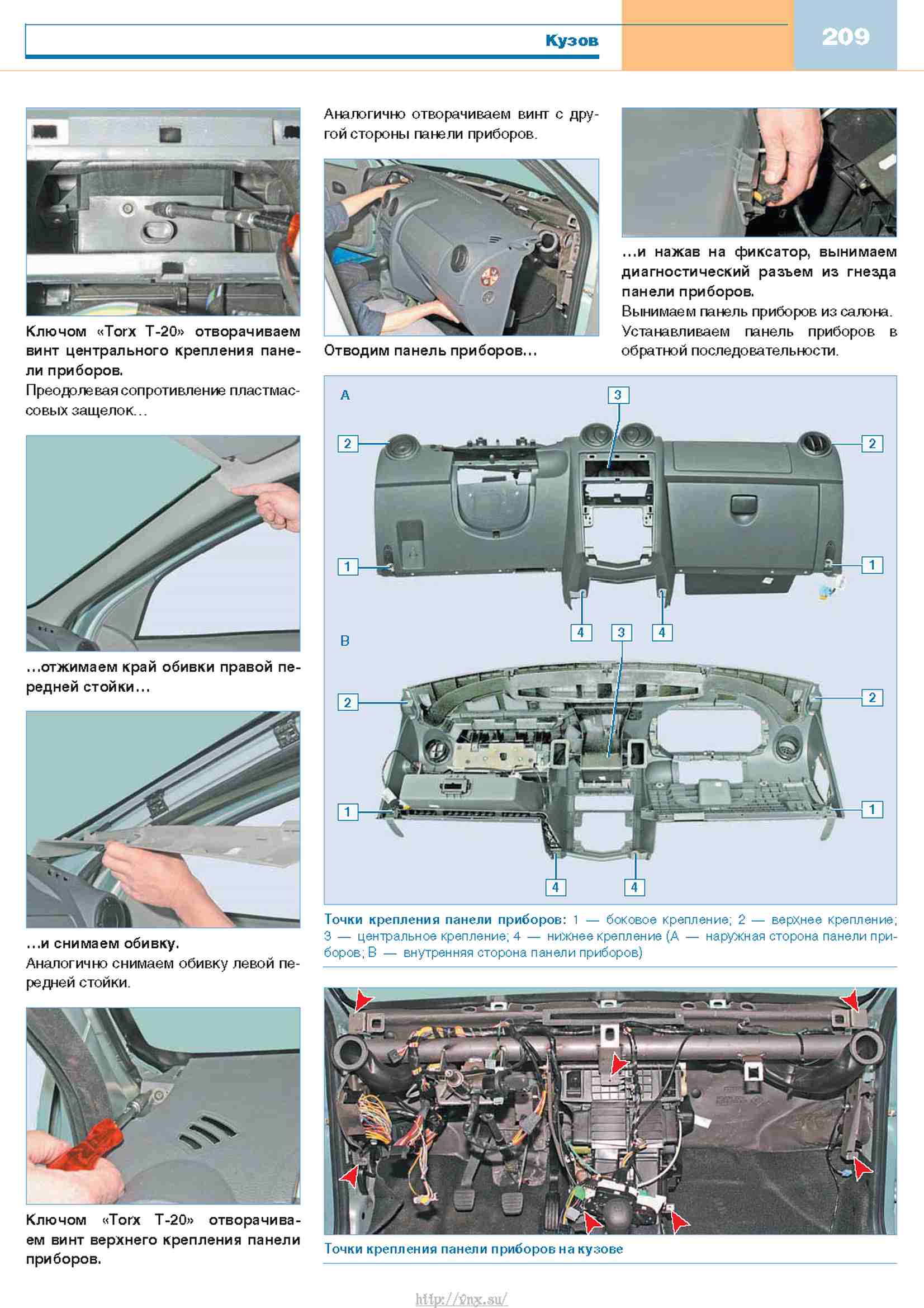

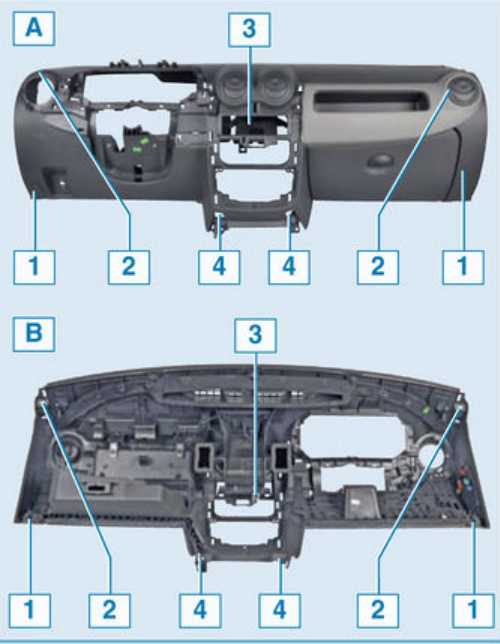

Точки крепления панели приборов Рено Логан: 1 — боковое крепление; 2 — верхнее крепление; 3 — центральное крепление; 4 — нижнее крепление (А — наружная сторона панели приборов; B — внутренняя сторона панели приборов)

Точки крепления панели приборов на кузове Рено Логан

Снятие панели приборов

Работу проводим при демонтаже отопителя, вентилятора отопителя, замене жгута проводов.

Операции показываем на автомобиле, оснащенным двумя подушками безопасности.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем рулевое колесо (см. «Снятие рулевого колеса»).

Снимаем подрулевые переключатели вместе с соединителем (см. «Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля»).

Снимаем комбинацию приборов (см. «Снятие комбинации приборов»).

Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера (см. «Замена катушки иммобилайзера и выключателя зажигания»).

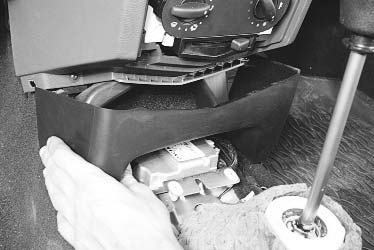

Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).

Ключом Torx T-20 отворачиваем с каждой стороны по одному винту нижнего крепления центральной части панели приборов к кузову. Снимаем накладку консоли панели приборов (см. «Снятие выключателей»).

Отворачиваем два самореза крепления блока управления отоплением, вентиляцией и кондиционированием (см. «Снятие блока управления отоплением, вентиляцией и кондиционированием воздуха») и проталкиваем блок внутрь панели приборов.

С правой стороны, изнутри панели приборов снимаем колодки проводов подушки безопасности с держателем и вытягиваем колодки с проводами из-под панели приборов.

Поддев и приподняв отверткой фиксатор… …отсоединяем колодку жгута проводов от колодки проводов подушки безопасности.

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

Ключом Torx Т-20 отворачиваем два самореза крепления регулятора направления пучков света фар.

Проталкиваем регулятор направления пучков света фар внутрь панели приборов.

Поддев отверткой, откидываем заглушку винта бокового крепления панели приборов.

Ключом Torx Т-20 отворачиваем винт бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом Torx Т-20 отворачиваем винт центрального крепления панели приборов.

Преодолевая сопротивление пластмассовых защелок, отжимаем обивку левой передней стойки…

…выводим нижние фиксаторы из отверстий в панели приборов и снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.

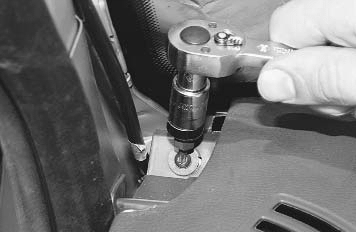

Ключом Torx Т-20 отворачиваем винт верхнего крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов.

Отводим панель приборов…

…и нажав на фиксатор, вынимаем диагностический разъем из гнезда панели приборов. Вынимаем панель приборов из салона.

СНЯТИЕ ПАНЕЛИ ПРИБОРОВ — РЕНО ЛОГАН. Блог

Снятие панели приборов Рено Логан

Работу проводим при демонтаже отопителя, вентилятора отопителя, замене жгута проводов. Операции показываем на автомобиле, оснащенном двумя подушками безопасности.Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем рулевое колесо (см. «Снятие рулевого колеса»).Снимаем подрулевые переключатели вместе с соединителем (см. «Снятие подрулевых переключателей»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов»). Отсоединяем колодки проводов от
выключателя зажигания и катушки иммобилайзера (см. «Замена катушки иммобилайзера и выключателя зажигания»).Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). Снимаем нижнюю обивку панели приборов (см. «Снятие нижней обивки панели приборов»).

Отжимаем края нижней облицовки консоли панели приборов, преодолевая сопротивление пружинных защелок, крепящих облицовку с обеих сторон.

Снимаем нижнюю облицовку консоли панели приборов.

Снимаем накладку консоли панели приборов (см. «Снятие выключателей на консоли панели приборов»).Отворачиваем два самореза крепления блока управления вентиляцией, отоплением и кондиционированием (см. «Снятие блока управления вентиляцией, отоплением и кондиционированием воздуха») и
проталкиваем блок внутрь панели приборов.

Ключом «Torx Т-20» отворачиваем два винта нижнего крепления панели приборов.

С правой стороны, изнутри панели приборов снимаем колодки проводов подушки безопасности с держателем и вытягиваем колодки с проводами из-под панели приборов.

Поддев и приподняв отверткой фиксатор…

…отсоединяем колодку жгута проводов от колодки проводов подушки безопасности.

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

Ключом «Torx Т-20» отворачиваем два винта крепления регулятора направления пучков света фар.

Проталкиваем регулятор направления пучков света фар внутрь панели приборов.

Поддев отверткой, откидываем заглушку винта бокового крепления панели приборов.

Ключом «Torx Т-20» отворачиваем винт бокового крепления панели приборов.Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом «Torx Т-20» отворачиваем винт центрального крепления панели приборов.

Преодолевая сопротивление пластмассовых защелок…

…отжимаем край обивки правой передней стойки…

…и снимаем обивку.

Аналогично снимаем обивку левой передней стойки.

Ключом «Torx Т-20» отворачиваем винт верхнего крепления панели приборов.

Аналогично отворачиваем винт с другой стороны панели приборов.

Отводим панель приборов…

…и нажав на фиксатор, вынимаем диагностический разъем из гнезда панели приборов.

Вынимаем панель приборов из салона.Устанавливаем панель приборов в обратной последовательности.

Точки крепления панели приборов Рено Логан:1 — боковое крепление;2 — верхнее крепление;3 — центральное крепление;4 — нижнее крепление(А — наружная сторона панели приборов; B — внутренняя сторона панели приборов)

Точки крепления панели приборов на кузове Рено Логан

Снятие и установка панели приборов Renault Logan

Панель приборов представляет собой неразборную конструкцию, состоящую из стального каркаса, заполненного поли­мерной пеной и обтянутого полимерной пленкой

С помощью съемных элементов к панели приборов прикреплены контроль­ные приборы, органы управления автомоби­лем и системой отопления, кондиционирова­ния и вентиляции, накладки, закрывающие узлы, расположенные под панелью прибо­ров, или служащие для установки приборов, органов управления, сопла системы отопле­ния и кондиционирования, вещевой ящик.

Все узлы, расположенные на панели прибо­ров и под ней, могут быть демонтированы без снятия панели.

После снятия накладок откры­вается доступ к узлам, расположенным под па­нелью приборов.

Снятие указанных элементов описано в соответствующих подразделах

В зоне а панели приборов может быть ус­тановлена подушка безопасности передне­го пассажира.

Неквалифицированное сня­тие панели приборов или ремонт отдель­ных ее узлов могут вызвать неожиданное срабатывание подушки, что, в свою оче­редь, может привести к травмам.

Снятие и установка панели приборов

Вам потребуются: ключ TORX Т20, отвертка с плоским лезвием.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите рулевое колесо (см. «Замена руля Renault Logan»).

Снимите подрулевые переключатели в сборе с соединителем.

Снимите комбинацию приборов (см. «Замена комбинации приборов Рено Логан»).

Снимите облицовку тоннеля пола.

Снимите облицовки передних стоек ку­зова.

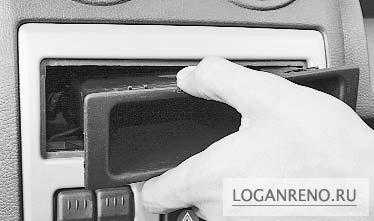

Извлеките из накладки панели приборов заглушку гнезда для магнитолы.

отсоедините от заглушки колодки жгу­тов проводов и кабель антенны и снимите заглушку

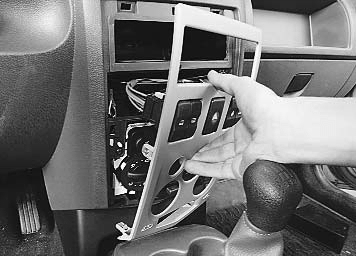

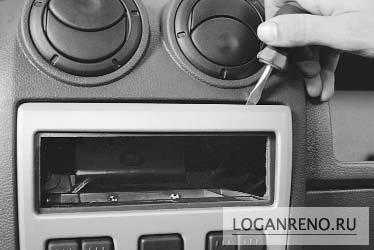

Аккуратно подденьте отверткой край центральной накладки панели приборов и, преодолевая сопротивление ее пружинных фиксаторов, отсоедините на­кладку от панели приборов

Действуйте осторожно, так как фиксаторы очень жесткие и при чрезмерном усилии можно испортить внешний вид накладки или панели приборов

Сжав фиксаторы, отсоедините колодки жгутов проводов от выключателей стекло­подъемников передних дверей, центрально­го замка, электрообогрева стекла задка, ава­рийной сигнализации и снимите централь­ную накладку панели приборов.

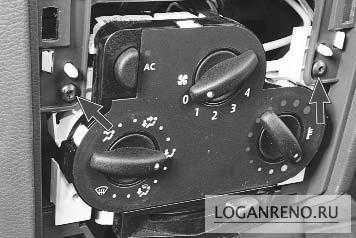

Выверните два винта крепления к пане­ли приборов блока управления отоплением, кондиционированием и вентиляцией

Поддев отверткой края нижней наклад­ки панели приборов, отсоедините пружин­ные фиксаторы крепления и снимите накладку

Потянув на себя, снимите рукоятку кор­ректора света фар

Выверните два винта крепления переключателя корректора света фар и протолкните переключатель под панель приборов

Поддев отверткой, откиньте декоратив­ные заглушки винтов нижнего крепления па­нели приборов слева и справа.

Выверните винт крепления панели при­боров в ее центральной части (винт доступен через окно в панели, открывшееся после сня­тие центральной накладки)

Выкрутите два винта крепления к кронштейну на основании кузова

Выкручиваем два нижних винта боковых крепле­ний, расположенные слева и справа

Откручиваем два верхних винта боковых крепле­ний, расположенные слева и справа

снимите панель приборов, вынув в процессе снятия диагностический разъем из гнезда вещевого ящика

Установите панель приборов и все снятые детали и узлы в порядке, обратном снятию.

Снятие и установка панели приборов Renault Logan 2004-2015

Вам потребуются: ключ TORX T20, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите подрулевые переключатели в сборе с соединителем (см. «Проверка и замена подрулевых переключателей» ).

6. Снимите облицовки передних стоек кузова (см. «Снятие и установка облицовок салона» ).

7. Извлеките из накладки панели приборов заглушку гнезда для магнитолы.

8. . отсоедините от заглушки колодки жгутов проводов и кабель антенны и снимите заглушку.

9. Аккуратно подденьте отверткой край центральной накладки панели приборов.

10. . и, преодолевая сопротивление ее пружинных фиксаторов, отсоедините накладку от панели приборов.

Действуйте осторожно, так как фиксаторы очень жесткие и при чрезмерном усилии можно испортить внешний вид накладки или панели приборов

11. Сжав фиксаторы, отсоедините колодки жгутов проводов от выключателей стеклоподъемников передних дверей, центрального замка, электрообогрева стекла задка, аварийной сигнализации и снимите центральную накладку панели приборов.

12. Выверните два винта крепления к панели приборов блока управления отоплением, кондиционированием и вентиляцией.

13. Поддев отверткой края нижней накладки панели приборов, отсоедините пружинные фиксаторы крепления.

14. . и снимите накладку.

15. Потянув на себя, снимите рукоятку корректора света фар.

16. Выверните два винта крепления переключателя корректора света фар и протолкните переключатель под панель приборов.

17. Поддев отверткой, откиньте декоративные заглушки винтов нижнего крепления панели приборов слева и справа.

18. Выверните винт крепления панели приборов в ее центральной части (винт доступен через окно в панели, открывшееся после снятие центральной накладки).

19. . два винта крепления к кронштейну на основании кузова.

20. . два нижних винта боковых креплений, расположенные слева и справа.

21. . два верхних винта боковых креплений, расположенные слева и справа.

22. . и снимите панель приборов, вынув в процессе снятия диагностический разъем из гнезда вещевого ящика.

23. Установите панель приборов и все снятые детали и узлы в порядке, обратном снятию.

Снимаем торпедо с Renault Logan

Проталкиваем регулятор направления пучков света фар внутрь панели приборов. Поддев отверткой, откидываем заглушку винта бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов. Преодолевая сопротивление пластмассовых защелок… …отжимаем край обивки правой передней стойки… …и снимаем обивку.

Аналогично снимаем обивку левой передней стойки.

Немного покачивая сдвигаем его по шлицам вала рулевой колонки. Полностью отвинчиваем винт крепления и снимаем руль с вала. Проворачиваем на некоторый угол барабан с подрулевыми переключателями до момента, когда будут совмещены выступы барабана с технологическими пазами на самом корпусе.

Вставляем в щель небольшой заточенный деревянный клин.

Отпускаем винт, посредством которого фиксируется соединитель. Полностью данный винт не откручиваем.

Снятие панели приборов Рено Логан

Немного надавив на шляпку винта вдоль ее оси выдвигаем соединитель с вала рулевой колонки. Разъединяем колодки проводов и полностью снимаем соединитель в сборе с подрулевыми переключателями.

Снимаем щиток приборов как это было описано в самом начале нашей инструкции. На задней части облицовки туннеля поддеваем и снимаем декоративную заглушку.

Отвинчиваем шуруп, крепящий облицовку в задней ее части. Вынимаем заднюю часть отделки туннеля с рычага ручного тормоза.

Разъединяем колодки с проводами от выключателей стеклоподъемников. Также отключаем и колодки от регулятора привода зеркал и выключателя блокировки стеклоподъемников. Вытягиваем чехол рычага коробки передач из технологического отверстия декоративной облицовки. Вытягиваем пепельницу и коврик.

Откручиваем саморезы, крепящие переднюю часть облицовки туннеля. Проталкиваем чехол рычага коробки передач в отверстие облицовки и полностью снимаем ее.

Отключаем колодку с проводами от разъема прикуривателя и полностью снимаем переднюю часть облицовки туннеля.

Под торпедо, при помощи отвертки с плоским жалом, поддеваем и вынимаем пистоны, фиксирующие нижнюю обивку приборной панели. Полностью снимаем нижнюю накладку приборной панели. С определенным усилием отжимаем нижние края облицовки центральной консоли торпедо. Преодолевая сопротивление фиксаторов-защелок полностью снимаем облицовку.

Разъемы щитка приборов Аккуратно снимаем стекло с лицевой стороны, оно держится на 6 защелках. Защелки лицевого стекла Перед снятием стрелок нужно зафиксировать их изначальное положение, чтобы при сборке поставить их на место. Я просто делаю отметки на переднем лицевом черном пластике простым мягким карандашом.

Для снятия стрелок их нужно аккуратно поворачивать против часовой стрелки и нежно тянуть на себя. Одеваем стрелки также вращая только против часовой стрелки и слегка нажимая, чтобы они сели на свое место. Обычно приходится сделать несколько оборотов. Выставляем стрелки по отметкам, тоже обычно не с первого оборота выходит. Если не вышло с первого, вращаем против часовой еще оборот и так пока не выставим.

ЗАМЕНА ПОДЦВЕТКИ ПРИБОРКИ РЕНО ЛОГАН

После установки стрелок стираем отметки карандаша влажным ватным тампоном или мягкой тканью. Снятие стрелок Откручиваем 8 саморезов отверткой T10 и снимаем черный пластик сзади и спереди.

Передняя часть держится на защелках за плату, которые легко высвобождаются. Задняя часть щитка приборов Декоративная накладка со шкалами приборов держится на 4-х защелках по центрам тахометра и спидометра. Нужно аккуратно освободить накладку от них и снять её.

Снятие и установка обшивки передней стойки Рено Логан: пошаговая инструкция

Обшивка водительской двери

Чтобы разобраться, как снять на задних дверях обшивку на Рено Логан, важно учесть, что в этой модификации вместо клипс стоят пистоны. Они фиксируют обшивку на панели. С 2009 их заменили на клипсы, которые более надежны, поскольку они легко снимаются и защелкиваются. Внутри водительской дверцы больше электрической проводки, поэтому работы имеют свою специфику

Основные этапы демонтажа облицовки:

С 2009 их заменили на клипсы, которые более надежны, поскольку они легко снимаются и защелкиваются. Внутри водительской дверцы больше электрической проводки, поэтому работы имеют свою специфику. Основные этапы демонтажа облицовки:

1. Проводится съем авторучки. Она держится на двух болтах. Автомобиль 2009 г. оборудован стандартными ручками, только потом стали устанавливать евро.
2. Выкручиваются фиксаторы, которые предназначены для блокировки дверного замка.
3. Отстегиваются пистоны. Панель немного выдвигается из дверного элемента.
4. Отключается электроника: блокиратор и акустика. Демонтируется динамик.
5. Вынимается панель, на которой находится обшивка.

Пистоны чаще всего ломаются во время демонтажа, поэтому стоит приобрести дополнительный комплект.

Действуем на передних дверях

Крепление дверных карт Renault Logan переднего ряда сконцентрировано в четырех точках, и к тому же панели огибают места расположения динамиков.

Процесс демонтажа следует начинать со снятия ручки, не забываем, что таким образом разбирается передняя дверь. Здесь пальцами нажимаем на область фиксации ручки стеклоподъемника и извлекаем стопорное кольцо. После этих нехитрых манипуляций ручка свободно вынимается. Заметим, что она фиксируется посредством трех малых клипс. Удаляем посеребренную накладку. Поддеваем ее тоненькой отверткой. Ручка удерживается в двух точках, причем одна из них «секретная». Окучиваем пару винтов, находящихся на передней части (концевик). Один из крепежных элементов располагается на подлокотнике Renault Logan и извлекается с применением ключа «Торкс». Второй необходимо вытащить из внутренней ручки

Обращаем внимание на такой момент: размер винта ручки немного больше. Саму ручку потребуется поддеть, поскольку ее посадка весьма плотная. Извлекаем ободок кнопки, отвечающей за отключение замка

Удаление дополнительных пластиковых элементов из врезанных колонок осуществляем пальцами. Фиксация динамиков Renault Logan выполнена в пяти точках. Когда крепеж извлечен, то громкоговорители следует снять. Теперь демонтируем карту. Она аккуратно «срывается» руками со своего посадочного места. Иногда процесс может затрудниться из-за того, что панель может быть приклеена специальным герметиком, выполняющим роль уплотняющего компонента. Стандартный крепеж выполнен в виде 11 пистонов. Эти пластиковые элементы охватывают весь периметр внутренней поверхности карты. Во время «отрыва» панели они издают характерный звук. Заменить их несложн

Извлекаем ободок кнопки, отвечающей за отключение замка. Удаление дополнительных пластиковых элементов из врезанных колонок осуществляем пальцами. Фиксация динамиков Renault Logan выполнена в пяти точках. Когда крепеж извлечен, то громкоговорители следует снять. Теперь демонтируем карту. Она аккуратно «срывается» руками со своего посадочного места. Иногда процесс может затрудниться из-за того, что панель может быть приклеена специальным герметиком, выполняющим роль уплотняющего компонента. Стандартный крепеж выполнен в виде 11 пистонов. Эти пластиковые элементы охватывают весь периметр внутренней поверхности карты. Во время «отрыва» панели они издают характерный звук. Заменить их несложн

Как снять панель приборов на Рено Логан: фото, видео

Автомобиль: Рено Логан.Спрашивает: Смирнов Игорь.Суть вопроса: Как снять панель приборов на Рено Логан?

Хочу немного модифицировать панель приборов, так сказать сделать для себя, подскажите как лучше снять её?

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

Пошаговый порядок действий

Для того, чтобы снять панель приборов необходимо действовать аккуратно и строго придерживаться следующему порядку действий:

1. В первую очередь снимаем кожух на рулевой колонке, для этого выкручиваем из его корпуса несколько длинных болтов.

После этого, необходимо снять декоративную панель дефлектора воздуховода со стороны водителя. Она крепится на фиксаторах и защелках, достаточно лишь аккуратно потянуть панель на себя.

Для того, чтобы сорвать его с места придётся приложить усилия.

Вид декоративной накладки с обратной стороны.

Все отмеченные маркером защёлки необходимо снять.

Далее, таким же образом отщёлкиваем панель справа, но только так, чтобы можно было подобраться к панели приборов.

Отодвинуть его нужно ровно на столько, на сколько потребуется чтобы не мешал.

Вот этот фиксатор необходимо демонтировать.

Фиксатор отмеченный маркером, необходимо точно демонтировать.

Далее выкручиваем винты, которые находятся снизу панели приборов и фиксируют кожух.

Откручиваем винты при помощи шестигранника.

Демонтируем этот кожух отжав защёлки крепления, только соблюдайте аккуратность при снятии защелок с правой стороны, так как декоративная накладка может немного мешать.
Когда декоративная панель демонтирована мы подобрались непосредственно к щитку приборов.
Снимаем ее вывернув болты, находящиеся по двум сторонам.

Необходимые болты отмечены маркером.

Установку проводим в обратном порядке снятию.

Как Снять Панель Приборов На Рено Логан ~ VIVAUTO.RU

Renault Logan (Рено Логан) ремонт и обслуживание

Вам потребуются: ключ TORX T20, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите подрулевые переключатели в сборе с соединителем (см. «Проверка и замена подрулевых переключателей»).

7. Извлеките из накладки панели приборов заглушку гнезда для магнитолы.

8. отсоедините от заглушки колодки жгутов проводов и кабель антенны и снимите заглушку.

9. Аккуратно подденьте отверткой край центральной накладки панели приборов.

10. и, преодолевая сопротивление ее пружинных фиксаторов, отсоедините накладку от панели приборов.

Действуйте осторожно, так как фиксаторы очень жесткие и при чрезмерном усилии можно испортить внешний вид накладки или панели приборов

11. Сжав фиксаторы, отсоедините колодки жгутов проводов от выключателей стеклоподъемников передних дверей, центрального замка, электрообогрева стекла задка, аварийной сигнализации и снимите центральную накладку панели приборов.

Замена приборной доски на Рено Логан,Сандеро, Лада Ларгус

Замена приборной доски на Рено Логан,Сандеро, Лада Ларгус Кайфовые знания о Рено  .

12. Выверните два винта крепления к панели приборов блока управления отоплением, кондиционированием и вентиляцией.

13. Поддев отверткой края нижней накладки панели приборов, отсоедините пружинные фиксаторы крепления.

14. и снимите накладку.

15. Потянув на себя, снимите рукоятку корректора света фар.

16. Выверните два винта крепления переключателя корректора света фар и протолкните переключатель под панель приборов.

17. Поддев отверткой, откиньте декоративные заглушки винтов нижнего крепления панели приборов слева и справа.

18. Выверните винт крепления панели приборов в ее центральной части (винт доступен через окно в панели, открывшееся после снятие центральной накладки).

19. два винта крепления к кронштейну на основании кузова.

20. два нижних винта боковых креплений, расположенные слева и справа.

21. два верхних винта боковых креплений, расположенные слева и справа.

22. и снимите панель приборов, вынув в процессе снятия диагностический разъем из гнезда вещевого ящика.

23. Установите панель приборов и все снятые детали и узлы в порядке, обратном снятию.

Вам потребуются: ключ TORX T20, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите подрулевые переключатели в сборе с соединителем (см. «Проверка и замена подрулевых переключателей»).

Похожие новости

Как снять панель приборов на Рено Логан: фото, видео

Автомобиль: Рено Логан.Спрашивает: Смирнов Игорь.Суть вопроса

Хочу немного модифицировать панель приборов, так сказать сделать для себя, подскажите как лучше снять её?

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

Пошаговый порядок действий

Для того, чтобы снять панель приборов необходимо действовать аккуратно и строго придерживаться следующему порядку действий:

1. В первую очередь снимаем кожух на рулевой колонке, для этого выкручиваем из его корпуса несколько длинных болтов.
2. После этого, необходимо снять декоративную панель дефлектора воздуховода со стороны водителя. Она крепится на фиксаторах и защелках, достаточно лишь аккуратно потянуть панель на себя.
   Для того, чтобы сорвать его с места придётся приложить усилия.
3. Вид декоративной накладки с обратной стороны.

   Все отмеченные маркером защёлки необходимо снять.

4. Далее, таким же образом отщёлкиваем панель справа, но только так, чтобы можно было подобраться к панели приборов.

   Отодвинуть его нужно ровно на столько, на сколько потребуется чтобы не мешал.

5. Вот этот фиксатор необходимо демонтировать.

   Фиксатор отмеченный маркером, необходимо точно демонтировать.

6. Далее выкручиваем винты, которые находятся снизу панели приборов и фиксируют кожух.

   Откручиваем винты при помощи шестигранника.

7. Демонтируем этот кожух отжав защёлки крепления, только соблюдайте аккуратность при снятии защелок с правой стороны, так как декоративная накладка может немного мешать.
8. Когда декоративная панель демонтирована мы подобрались непосредственно к щитку приборов.
9. Снимаем ее вывернув болты, находящиеся по двум сторонам.

   Необходимые болты отмечены маркером.

Установку проводим в обратном порядке снятию.

Как снять щиток приборов на Рено Логан видео

При установке сигнализации и не только на Рено Логан, Сандеро (Renault Logan, Sandero) часто возникают вопросы, как правильно снять щиток приборов и ничего не сломать. В этой статье я расскажу вам как это сделать.

Внимание! Все работы по разборке и сборке элементов салона рекомендуется делать в теплую погоду или хорошо прогрев салон!

Для начала надо снять накладку центральной части панели приборов. Для этого подцепляем в нижней части панель и тянем на себя.

Тянуть надо с усилием и не бояться, сломать её надо постараться. Переключатели печки снимать НЕ требуется.

Подцепить панель за нижнюю часть.

Панель держится на металических клипсах зажимах.

Клипсы крепления панели.

Далее откручиваем кожух рулевой колонки отверткой TORX T20.

2 болта крепления кожуха рулевой колонки

Разъединяем верхнюю часть обшивки рулевой колонки с нижней. Они соединяются с помощью вот таких защелок.

Защелки верхней части обшивки рулевой колонки

Далее аккуратно подцепляем и тянем на себя левую и правую накладку панели. Крепятся такими же клипсами как и центральная.

Далее откручиваем 2 самореза козырька щитка приборов

При снятии козырька обратите внимание на белый разъем подрулевого переключателя, он немного мешает

Саморезы козырька щитка приборов

Снимаем козырек резким движением на себя поочередно с каждой стороны. Держится он все на таких же защелках как и другие накладки.

Срываем щиток приборов с фиксаторов.

Теперь откручиваем 4 самореза Torx — T20 и снимаем панель приборов.

Посмотрите интересное видео по этой теме
