Схема предохранителей приора

Каким образом поменять предохранитель прикуривателя

Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.

Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.

Замена предохранителя прикуривателя Приора не представляет большой сложности. Для этого нет необходимости демонтировать его посадочное место или сам блок. Достаточно просто заменить неисправный элемент новым. Однако в алгоритме разобраться все же надо, так как имеются некоторые особенности.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

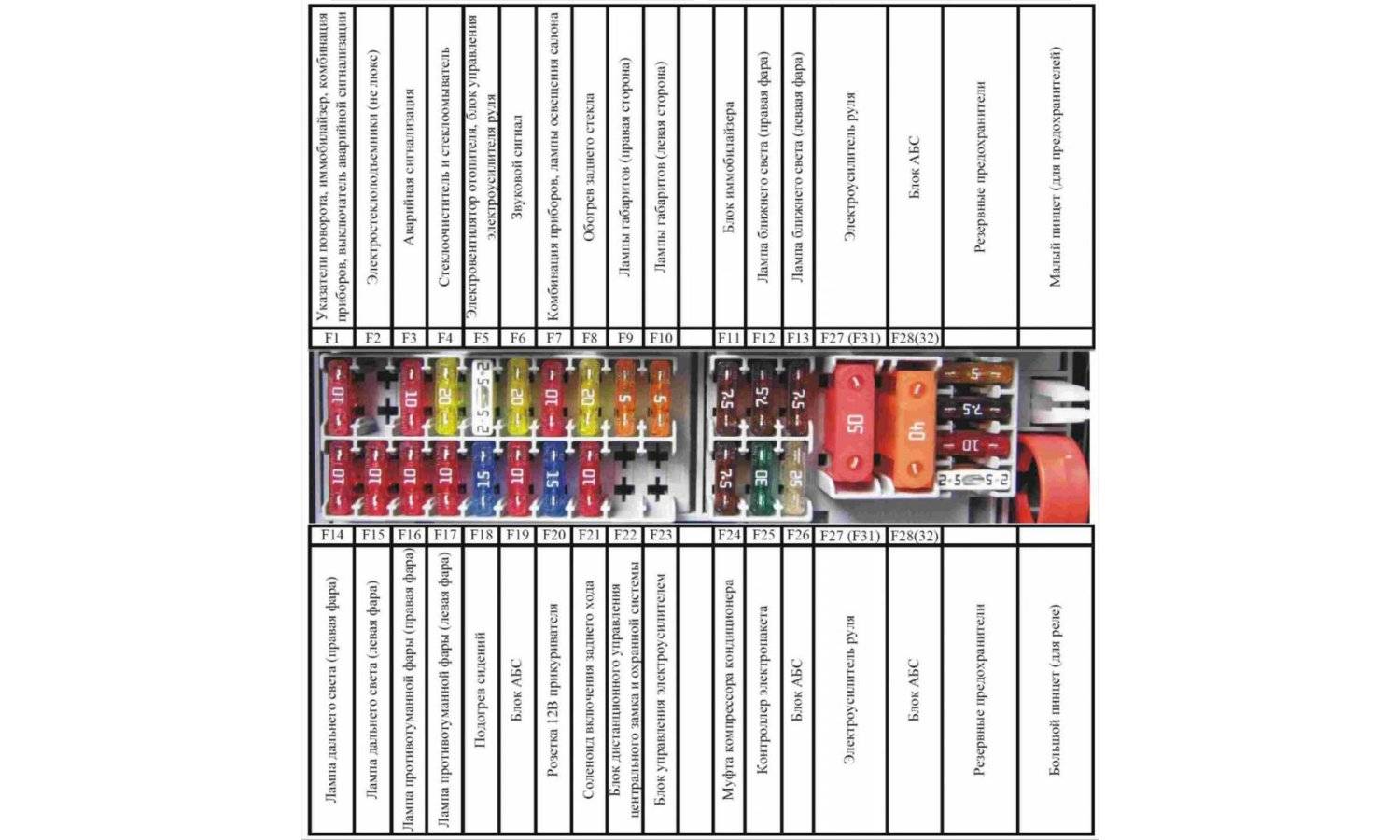

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

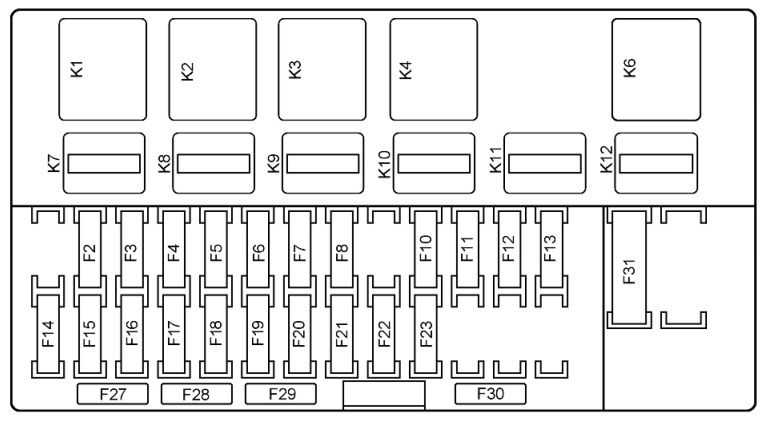

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Где находится реле бензонасоса Лада Приора: фото, схема

В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.

Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.

Предохранитель бензонасоса и его функции

Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.

В чем состоит функция бензонасоса?

Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.

Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.

Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.

Принцип работы предохранителя бензонасоса

Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.

Где находится реле бензонасоса Лада Приора

Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.

Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:

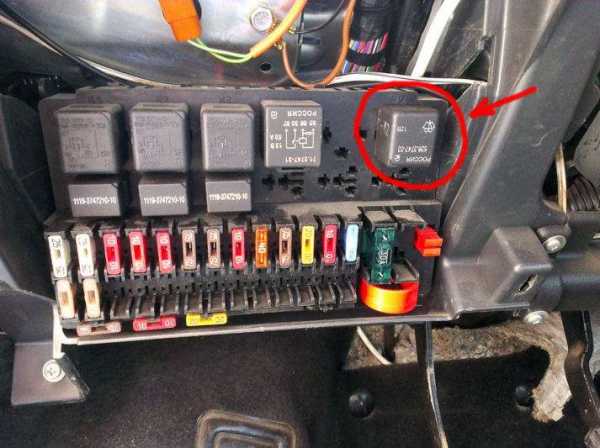

• главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
• второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
• найти дополнительный блок можно слева со стороны пассажира.

В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.

Почему предохранитель бензонасоса выходит из строя

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.

Подводя итог, можно отметить несколько важных моментов:

1. Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
2. Предохранитель обеспечивает защиту электроцепи.
3. В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

8.3.3 Снятие и установка электромеханического усилителя рулевого управления / ВАЗ 2170

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13». 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

3. Поверните против часовой стрелки на 90° три замка крышки блока предохранителей, высвободив ее нижнюю часть…	4. …и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели (см. «Проверка и замена подрулевых переключателей»).

6. Выверните четыре винта крепления усилителя панели приборов…	7. …и снимите усилитель.

8. Отсоедините колодку жгута проводов от соединителя подрулевых переключателей.	9. Отожмите фиксатор…

10. …и разъедините колодки жгута силовых проводов замка зажигания.	11. Разъедините колодки жгута проводов считывающей катушки иммобилизатора.

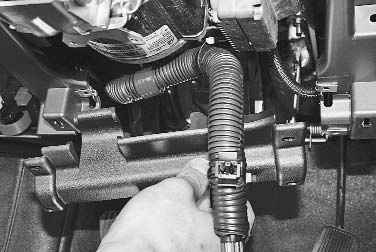

12. Отожмите фиксатор…	13. …и отсоедините колодку жгута проводов от разъема блока управления электромеханическим усилителем рулевого управления.

14. Аналогично отсоедините вторую колодку жгута проводов от блока управления.	15. Отверните гайку стяжного болта карданного шарнира электромеханического усилителя со стороны карданного вала рулевого механизма и снимите болт.

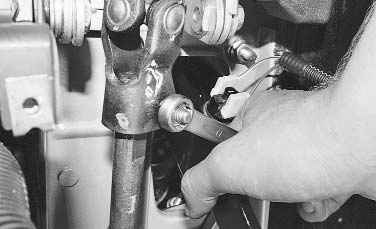

16. Отверните две верхние гайки крепления электромеханического усилителя к кузову, отверните на 3–4 оборота две нижние гайки…	17. …и снимите электромеханический усилитель с автомобиля.

ПримечаниеТак выглядит снятый с автомобиля вал рулевого управления в сборе.

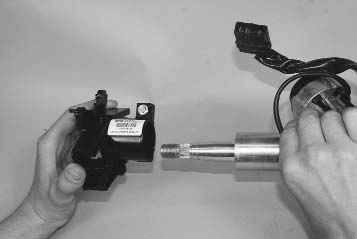

18. Ослабьте крепление хомута соединителя подрулевых переключателей…	19. …и снимите соединитель.

20. Выверните винт крепления защитного кожуха…	21. …и снимите кожух.

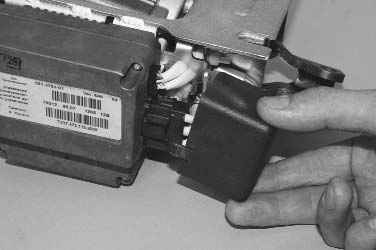

22. Отожмите фиксатор…	23. …и отсоедините колодку жгута проводов от блока управления электромеханическим усилителем рулевого управления.

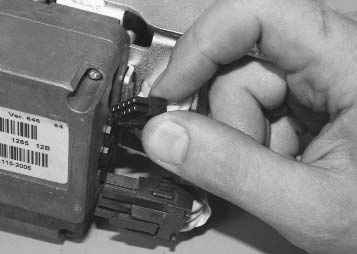

24. Аналогично отсоедините вторую колодку жгута проводов от блока управления.	25. Выверните два винта крепления блока управления к кронштейну электромеханического усилителя рулевого управления…

Примечание Так выглядит блок управления электромеханическим усилителем рулевого управления

Обратите внимание на его маркировку, чтобы при замене приобрести аналогичный блок.. 27

Установите электромеханический усилитель рулевого управления в порядке, обратном снятию

Установите электромеханический усилитель рулевого управления в порядке, обратном снятию.

27. Установите электромеханический усилитель рулевого управления в порядке, обратном снятию.

ПримечаниеЕсли при регулировке по высоте рулевое колесо плохо фиксируется в заданном положении, подтяните гайку шпильки фиксатора.

Стук в рулевом Приоры! Фиаско с заменой рулевого карданчика=)

Ремонт электроусилителя лада калина,замена электроусилителя лада калина,снять рулевую колонку калина

Lada Нива с Рулевой Колонкой 2110 Своими Руками

замена рулевой рейки приора

ЗАМЕНА РУЛЕВОЙ КОЛОНКИ (РЕДУКТОРА) ВАЗ 2107? HOW TO REPLACE THE STEERING COLUMN FOR VAZ?

Где находятся блоки предохранителей

Давайте рассмотрим подробнее, где же располагаются блоки с предохранителями. Итак, основной блок расположен возле аккумулятора, под капотом машины. Все его детали обладают маркировкой F. Это обозначает, что они рассчитаны на приборы с маленькой мощностью. Стоит отметить, что предохранители на данный автомобиль лучше всего приобретать отечественные, так как другие аналоги очень часто не соответствуют нормам безопасности.

Основной установочный блок обладает такими характеристиками:

1. Предохранитель F6 сможет выдержать ток не более 60 А.
2. Предохранитель F5 рассчитан на 50 А.
3. Предохранитель F2 приспособлен для тока не более чем в 60 А.
4. Предохранитель F 1 не выйдет из строя при напряжении в 30 А.
5. F3 рассчитан на 60 А.

Защитный чехол-тент на автомобиль – особенности тканей

Длительное воздействие прямых солнечных лучей может губительно сказываться на лакокрасочном покрытии, кроме того, чехол-тент послужит надежной защитой и от пыли, грязи, влаги, а также вредного поведения птичек. И если у вас нет возможности прятать автомобиль в гараже или же вы просто отправились на отдых, и машина вынуждена простоять несколько недель под открытым солнцем, тогда тент для автомобиля, своими руками сделанный даже наспех, послужит настоящей палочкой-выручалочкой.

В основном шьют такие чехлы из специальных тканей, которые не пропускают пыль и грязь, однако благодаря отличной воздухопроницаемости они могут обеспечить великолепную циркуляцию воздуха, таким образом, у влаги нет никаких шансов скапливаться под подобной накидкой для авто. Одними из наиболее популярных тентовых тканей являются Оксфорд и Тарпаулин, они могут обеспечить прекрасную защиту и прослужат довольно длительный период.

Эти материалы имеют либо поливинилхлоридное, либо полиуретановое покрытие, которое наносится на изнаночную сторону. Главными преимуществами является лёгкость, великолепная прочность на разрыв, отличный температурный диапазон эксплуатации, простота в обслуживании, влагонепроницаемость, прекрасная стойкость к истиранию и загрязнению и довольно низкая восприимчивость к ультрафиолетовому излучению.

В чем причина проблемы

Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.

Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:

1. Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
2. Проблема кроется в соединении разъемов проводов.
3. Отказал ЦБКЭ.

1. Залип, либо же западает моторчик подъема стекла.
2. Трос стеклоподъемника уже отжил свое и нуждается в замене.
3. Перекос самого стекла, при полной исправности остальной системы.

Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.

Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:

• Х1-4.
• Х1-6.

Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.

Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.

Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.

Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.

Как работает автомобильный предохранитель

Одним из самых простейших конструктивных элементов автомобиля является предохранитель, который состоит из двух основных частей — пластикового корпуса и плавкой вставки с контактами. Однако, несмотря на простоту конструкции, такие детали играет очень важную роль. Ведь они не только исключают вероятность выхода из строя электрооборудования, но еще и предотвращают возможность возникновения пожара. Именно благодаря предохранителям, при возникновении коротких замыканий в электрической цепи или при повышенной нагрузке, на проводах не плавится изоляция, а происходит перегорание плавкой вставки.

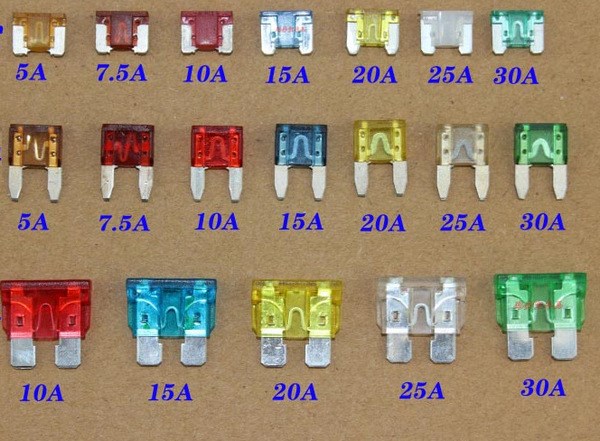

На Приоре используются устройства флажкового или штекерного типа. Внутри корпуса расположена пластиковая вставка, которая имеет определенный номинал по току. Корпус предохранителя имеет прозрачный вид, что делается специально, чтобы визуально определить пригодность изделия. Из корпуса выступают ножки — они же контакты, которые замыкают электрическую цепь.

Основным параметром предохранителей является величина силы тока. Соответствующее значение, на которое рассчитан элемент, а точнее, плавкая вставка, указывается на корпусе. Если обозначения нет, тогда следует ориентироваться на цвет корпуса. Корпус окрашивается в разные цвета неспроста, а для того, чтобы определить принадлежность определенного предохранителя к соответствующему номиналу по силе тока. Ниже представлено фото, где обозначены цвета и соответствующие им номиналы тока.

Используйте эту информацию, если самостоятельно затрудняетесь определить номинал предохранителя. Разобравшись с устройством и номиналом по цвету, следует рассмотреть принцип работы устройств.

В цепях разного электрооборудования устанавливаются предохранители, которые имеют определенный номинал по току. Электроприборы потребляют разный ток, и чтобы исключить вероятность ложного срабатывания, используются устройства с соответствующим номинальным показателем силы тока. Когда в цепи начинает протекать большой ток, происходит нагревание проводов, но первым делом греется плавкая вставка, которая в итоге прерывается, и тем самым разрывает цепь.

Отсутствие предохранителя привело бы в такой ситуации к оплавлению изоляции, и как следствие, замыканию плюсовых контактов на массу. Итог таких последствий плачевный для транспортного средства, в чем можно убедиться, взглянув на фото ниже.

Такие последствия возникают в случае, когда предохранители устанавливаются несоответствующего номинала или вовсе водители пренебрегают необходимостью использования таковых устройств, и в случае оплавления вставки предохранителя, решают эту проблему путем закорачивания цепи перемычками. Этого делать нельзя, так как итог таких необдуманных действий приводит в 100% случаев к печальным последствиям.

Предохранители не подлежат ремонту. Не нужно пытаться подпаивать плавкие вставки, вернув тем самым работоспособность изделий. Если устройство вышло из строя (точнее говорить сработало), то оно не пригодно к использованию, и подлежит замене

Причем важно устанавливать в цепь предохранители аналогичного номинала силы тока, так как пренебрежение этим правилом приведет к следующим последствиям:

• если предохранитель будет установлен меньшего номинала, чем необходимо, то он будет чаще срабатывать даже без видимых на то причин;
• если изделие будет установлено с повышенным номиналом, чем необходимо, то при повышенной нагрузке в цепи, плавкая вставка своевременно не сработает, и при этом оплавится изоляция. Итог и последствия плавления изоляции понимает каждый водитель.

Разобравшись с конструкцией предохранителей, их принципом работы и различиями по номиналу, переходим к рассмотрению устройств на автомобиле Лада Приора. Рассмотрим всевозможные варианты комплектации Приоры с указанием всех предохранителей и реле.

Замена предохранителей монтажного блока электронной системы управления двигателем ЭСУД

Блок предохранителей системы управления двигателем смонтирован в салоне Приоры. Он находится на кронштейне под консолью приборов, рядом с ЭБУ. Для доступа к этому блоку демонтируем правый боковой щиток облицовки туннеля пола

Предохранители дастаем пинцетом, расположенным в блоке предохранителей салона Приоры.

Сгоревший предохранитель определяем по перегоревшей перемычке между его выводами и заменяем новым.

Дня демонтажа реле топливного насоса головкой «на 8» откручиваем гайку крепежа держателя реле к кронштейну.

Демонтировав держатель релюшки со шпильки кронштейна, опускаем колодку с релюшкой и 2-мя предохранителями структуры управления.

Дастаем релюшку топливного насоса из колодки.

Сломанную релюшку определяем, поставив вместо него в колодку заведомо исправную релюшку типа 902.3747-10 (можно использовать релюшку дальнего света фар). Если работоспособность системы восстановится, то демонтированная релюшка — сломанная и подлежит замене. В другом случае нужно проверить целостность электрических линий и других устройств системы управления. Аналогично демонтируем и меняем главное реле системы управления мотором.

Как выглядит функциональная схема стеклоподъемников

Стеклоподъемники в Ладе Приора могут быть неисправными, если есть дефекты в работе реле или перегорел предохранитель. Тогда стеклопоъемники заедают на задних дверях или со стороны сиденья, расположенного справа. Также считается некорректной работа устройств, когда стекла двигаются рывками. Такой вариант присутствует в Ладе Приора первых годов выпуска. Чуть позже недочеты были исправлены, а тем, кто приобрел авто в первых рядах, приходится возиться с ним самостоятельно.

Кстати, по утверждениям специалистов, необязательно приниматься за замену блока управления. Установить настоящую причину поможет простое тестирование:

1. Посмотрите, правильно ли функционирует замок, отвечающий за то, как работает блок управления стеклоподъемниками в Ладе Приора. Если замок барахлит, необходимо проверить плюс или минус на проводе.
2. Не будет лишним проверить состояние предохранителя. Для этого соедините лампочку регулировки с кузовом Лады Приора и посмотрите, как двигаются стекла в разных направлениях. Те же действия осуществляют с положительно заряженным проводом, а затем и с проводкой под номерами 1, 5, 11, 13. Если лампочка загорается всегда, неисправность состоит не в блоке. Скорее всего, передавлен какой-то провод или вышел из строя электропривод.

Где в приоре находятся предохранители на дворники



Электронный функционал ВАЗ-2170 «Приора» и ее модификаций существенно выше, чем у предшествующей им десятой модели Лады, хотя назвать его революционным, или даже современным, никак нельзя. В этом смысле, «Приору» от ВАЗ 2110 отличает наличие разнообразных приборов, призванных обеспечить определенного уровня комфорт и безопасность.

К ним относятся кондиционер, подогрев и управление боковыми зеркалами, передние подушки безопасности, примитивная система ABS, а если в сравнение брать старые модификации «десяток», то еще и электро-усилитель руля. Каждая из этих электро-цепей управляется при помощи реле и защищена соответствующими предохранителями. Все они распределены и расположены в отдельных блоках.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

• главный блок;
• монтажный блок;
• дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.

Предохранители монтажного блока

Чтобы извлечь монтажный блок из посадочного места потребуется только отвертка с крестовой битой. Ней нужно отвернуть винт крепления блока, после чего, потянув его на себя, вывести его из зацепления с крепежными крючками.

Перед заменой реле и предохранителей необходимо отключить минусовую клемму от аккумулятора. Для снятия главного блока потребуется отсоединить все клеммы с проводами, подключенные к нему, предварительно пометив их расположение.

Дополнительный монтажный блок

Дополнительный монтажный блок ВАЗ-2170 находится за панелью правой обшивки тоннеля со стороны левой ноги переднего пассажира. Чтобы добраться до него, необходимо отвернуть винты крепления облицовки, и снять ее.

В дополнительном монтажном блоке расположены три предохранителя и два реле.

Для замены предохранителей и реле в дополнительном блоке, извлекать его из посадочного места его нет необходимости. Чтобы снять реле, следует открутить ключом на «8» соответствующую гайку его крепления.Перед проведением работ по замене реле, предохранителей или всего блока, настоятельно рекомендуется отключить провод «массы» от аккумулятора, а также отсоединить колодку жгута проводов электронного контроллера двигателя от разъема дополнительного монтажного блока.

Блок управления и защиты климатических приборов

В «Приорах», оборудованных климатической техникой установлен еще один дополнительный монтажный блок. Он находится рядом с главным блоком, и крепится к «стакану» левой стойки. В зависимости от производителя климатической системы, реле и предохранители в нем могут иметь разное расположение и назначение.

Цена

Что касается стоимости реле и предохранителей, то можно сказать, что эти элементы электрооборудования в случае необходимости их замены, не слишком повлияют на ваш бюджет. Предохранители, например, стоят от 5 до 60 рублей в зависимости от типа и расчетного тока. Стоимость реле составляет от 50 до 200 рублей.

Как выбрать

Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.

Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.

Где в приоре находятся предохранители на дворники фото

Далее:
