Что делать, если не работает приборная панель ваз-2110

Содержание

{banner_content}Прежде, чем закапываться во внутренности автомобиля, проверьте, насколько надежно зафиксирован массовый провод, ведущий на переднюю панель. Непоседливый пассажир спереди нередко ногами просто выдергивает его с насиженного места. Чтобы ситуация не повторялась, после закрепления стоит изолировать провод от досягаемости. Ситуация чуть посложнееЕе признаки очень характерны:

Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, датчик температуры охлаждающей жидкости;
Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 частенько предохранитель перегорает после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

Если предохранитель цел, это не повод сразу же оставлять его в покое. Не лишним будет его извлечь и проверить контакты: при живом предохранителе, но окисленных клеммах цепь будет прерываться, и приборка перестанет подавать всякие признаки жизни.Следующее слабое звено: Им является реле зажигания. Находится слева от колонки руля, зафиксировано на шпильке, так сказать, вверх ногами. Его нужно снять и попытаться напрямую сделать контакт проводам. При явных признаках оживления на приборном щитке сразу становится ясно, что реле пришла пора поменять.

До сих пор разбирались ситуации, когда какие-то признаки жизни торпеда еще подавала. Если к приборам добавились неработающие стеклоподъемники, поворотники, стеклоочистители, дело уже не в реле и предохранителях. Могут быть 2 варианта:

Подгорели контакты на замке зажигания. В принципе, после установки реле (еще на версии ВАЗ-2109) такая проблема возникает нечасто. Однако вероятность осталась. Замок снимается, контакты проверяются, при необходимости – зачищаются;

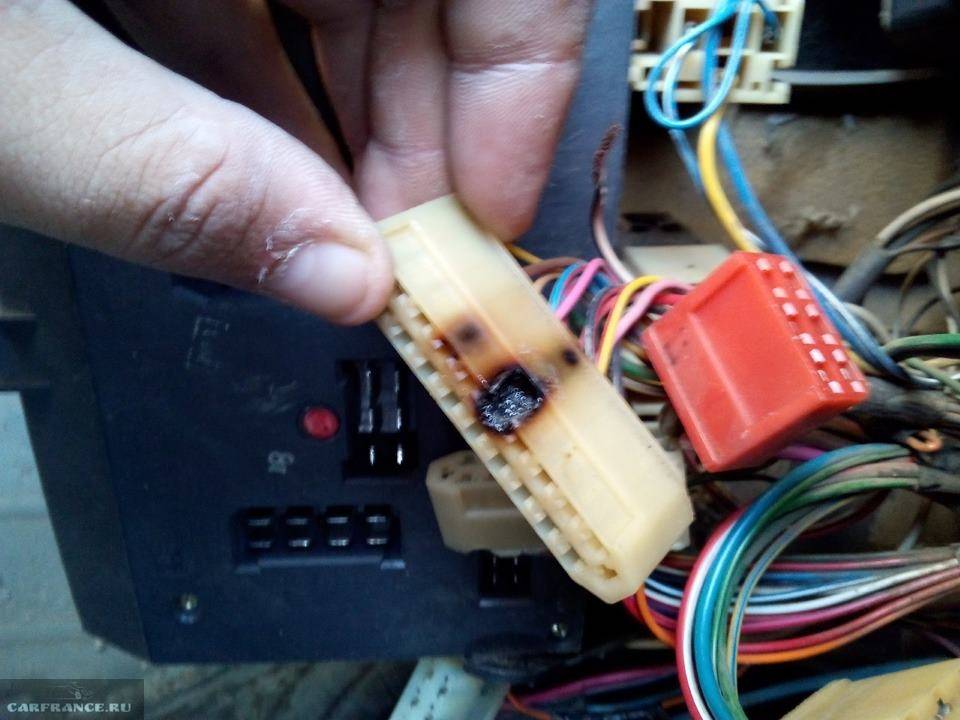

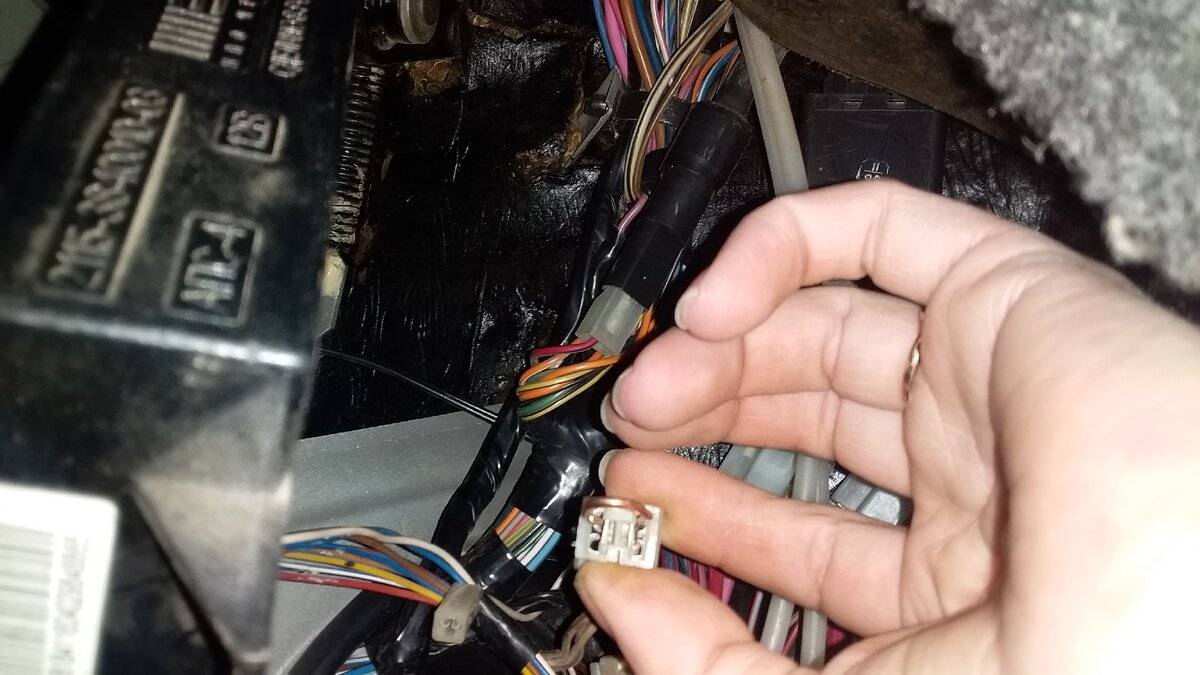

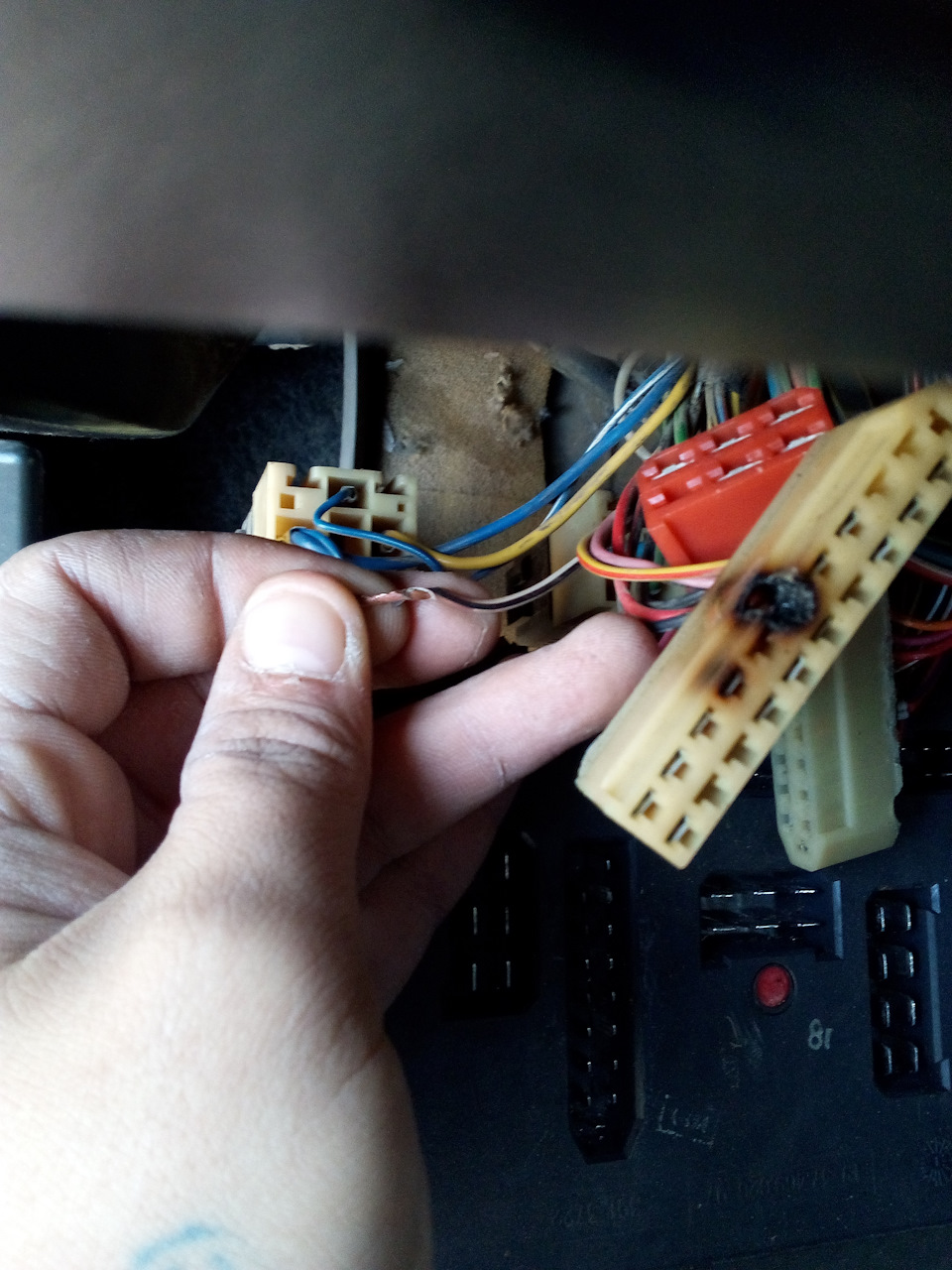

Монтажный блок. На его плате могут оказаться перегоревшими дорожки. Спасет только замена на новый. Впрочем, стоит он отнюдь не космически, а установка доступна в самостоятельном исполнении.

Почему не работает панель приборов ВАЗ 2114? Массовая проблема нашего автопрома

Поиск возможных причин, почему не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли создавать на дороге дополнительные неприятности и опасность возникновения ДТП? Так что большинство тех, с кем случился данный казус, все же добираются до работы (или куда они там собирались) общественным транспортом с тем, чтобы вечером вернуться к решению проблемы самостоятельно или с помощью знакомого автомастера.

Почему не работает панель приборов ВАЗ 2114? Навскидку можно назвать сразу несколько причин. Однако, возможно, они не исчерпывают весь список, поскольку могут проявляться индивидуальные особенности автомобиля. Об этом и о многом другом, не менее интересном, попробуем рассказать в нашей сегодняшней статье.

Самая распространенная поломка

Ее признаки очень характерны:

Указатели не работают все: спидометр, тахометр, одометр, регистратор уровня топлива, ;
Остальной набор аппаратуры – оптика, магнитола, даже подсветка панели включаются штатно и не капризничают;
Зажигание срабатывает режимно, машина заводиться не отказывается;
Практически 100% перегорел предохранитель F3. Расположен он в монтажном блоке, менять придется обязательно. Но сначала надо выяснить, почему он накрылся, в противном случае поставленный новый постигнет та же участь. В большинстве случаев в перегорании виновато короткое замыкание. На хорошо попользованных ВАЗ-2114 после каждой мойки. Вместо того чтобы возить с собой запасной, нужно выяснить, откуда проникает к нему влага.

https://vaz-2114.info/ne-rabotaet-panel-priborov-vaz-2114/
https://www.vazzz.ru/ne-rabotaet-panel-priborov-na-vaz-2115-inzhektor-prichiny-polomki-remont/
https://mashinaa.ru/avtovaz/vaz-2114/7167-pochemu-na-vaz-2114-ne-rabotaet-panel-priborov.html
http://autoflit.ru/1302-pochemu-ne-rabotaet-panel-priborov-vaz-2114-massovaya-problema-nashego-avtoproma.html
http://portalvaz.ru/pochemu-ne-rabotaet-panel-priborov-vaz-2114-massovaya-problema-nashego-avtoproma/

Не работает подсветка панели приборов ВАЗ-2110: причины, как исправить?

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

предохранитель;
печатная плата щитка приборов;
контакты;
проводка;
выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

Диагностика и устранение проблем

Если панель приборов на автомобиле ВАЗ 2110 не работает, необходимо сделать следующее

Проверьте лампочки, замените неисправные и
Проверьте целостность проводки с помощью мультиметра или контрольного индикатора, и
Проверьте состояние контактов и очистите их поверхности от следов окисления.
Проверьте состояние предохранителей и
проверить работу устройства.

Синим цветом на схеме показаны предохранители, которые необходимо проверить при возникновении проблем с устройством VAZ2110.

Органные оркестры.

Чтобы проверить указатель температуры или указатель уровня топлива, выполните следующие действия

Включите зажигание.
Подключите положительный выход источника питания устройства (подключенный к клемме 5 на белом штекере) к массе. Если стрелка смещена, проверьте состояние проводки, соединяющей датчик со стрелкой.
Если указатель температуры постоянно показывает перегрев, его необходимо отсоединить от датчика. Если стрелка опускается до нуля, датчик необходимо заменить. В противном случае имеется замыкание на землю в проводке или неисправность в самом измерительном приборе.
Для проверки устройства отсоедините белый штекер от панели и подайте ток непосредственно с положительной клеммы аккумулятора на клемму 10. Одновременно подайте отрицательное напряжение на клемму 1. Неисправный индикатор показывает нулевое значение, если стрелка отклоняется, прибор необходимо заменить.

Возможны дальнейшие варианты ремонта:

Тахометр может быть проверен только на испытательном стенде, имитирующем работу двигателя. Тахометр также проверяется на специальном оборудовании, которое сравнивает результаты измерений с эталонным прибором.
Затем следует визуальная проверка хода на печатной плате внутри комбинации. Если обнаружены трещины, разрывы и расслоения, контакт должен быть восстановлен сваркой. Если ремонт не удался, панель приборов должна быть заменена.

Видео с канала «In Sandro’s Garage» показывает, как заменить лампочки.

Меры предосторожности

При ремонте приборной панели следует придерживаться определенных рекомендаций:

Замена предохранителей производится при выключенном зажигании,
при проверке приборов следите за тем, чтобы не произошло короткого замыкания,
пайку следует выполнять маломощным паяльником с мелкими наконечниками,

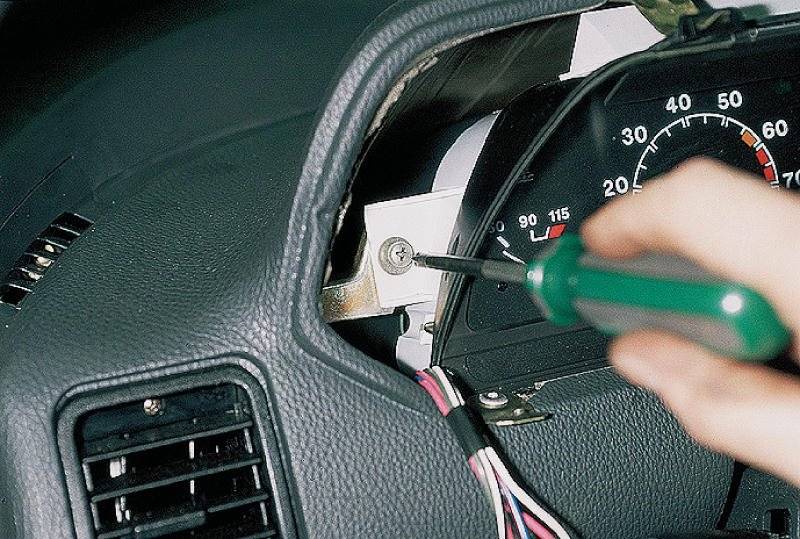

вынимайте и вставляйте комбинацию с небольшим усилием, чтобы не повредить места крепления.

ВАЗ 2110 не работает панель приборов

2208 сообщений на форуме

ВАЗ 2110 не работает панель приборов 17 апреля 2016 в 18:27

Приборный щиток ВАЗ 2110 включает в себя ряд элементов, в число которых входит тахометр, спидометр, датчик уровня масла, указатель температуры жидкости в системе, двенадцать контрольных лампочек, шесть лампочек подсветки щитка, дополнительное гнездо для установки контрольной лампы и колодки для подключения проводов. Колодки проводов состоят из двух частей, отвечающих за разные элементы электрических схем

Если на ВАЗ 2110 не работает панель приборов, важно знать, какого образца деталь установлена на автомобиль. На эту модель ставили щитки двух видов: старого образца с симметрично расположенными приборами и нового типа, на которых указатели количества топлива и уровня охлаждающей жидкости находятся с правой стороны панели

Почему на ВАЗ 2110 не работает приборная панель?

Многие водители сталкиваются с проблемой, когда на ВАЗ 2110 панель приборов полностью перестает работать. При этом не функционируют сами приборы и не горят приборные лампы. Данная поломка указывает на то, что из строя вышел 15-амперный предохранитель. Обозначена эта деталь знаком F6 и находится она в монтажном блоке, расположенным слева от руля. Если на ВАЗ 2110 не работает панель приборов по причине прогоревшего предохранителя, заменить запчасть будет не достаточно. В этом случае придется отыскать причину перегорания, ведь новый предохранитель может после установки тоже сгореть

Важно отыскать место, где произошло замыкание электроцепи и устранить его

В некоторых случаях стрелки на щитке приборов не показывают реальных значений, а просто прыгают от минимальной до максимальной отметки. При этом поломка может заключаться в плохом контакте с массой. Провод массы, ведущий от приборной панели, прикреплен к перегородке, которая отделяет салон от моторного отсека. Отыскать место контакта можно, вытащив магнитофон из гнезда. Если на авто установлена сигнализация, провод может быть перемещен за обшивку салона, в район левой ноги водителя. Подобная неисправность может случиться в процессе установки магнитолы: если при подключении минусового провода к магнитофону отсоединялся минусовой провод приборной панели. Провод мог быть прикреплен некачественно. Из-за вибрации кузова крепление могло ослабиться или вовсе отсоединиться.

Если на ВАЗ 2110 не работает панель приборов, а с креплением проблем не обнаружено, придется провести тщательную диагностику самого щитка. Для этого максимально вынимаем панель со штатного гнезда, не отключая провода, ведущие к колодкам. Проверяем расположенный на колодке белый провод массы, идущий к первому контакту. После этого проверяем, напряжение на контакте номер 9, 10 и 6. При нормальной работе щитка напряжение должно равняться двенадцати вольтам. Далее, осматриваем дорожки, расположенные на задней стороне приборного щитка

Важно, чтобы все дорожки были целыми, так как именно по ним проводится электрический ток

Еще одна причина выхода из строя панели приборов связана с прикуривателем. Дело в том, что многие водители подключают в гнездо прикуривателя зарядки или блоки питания, рассчитанные на большую силу тока. Это выводит из строя прикуриватель и приводит к перегоранию предохранителя F19, который отвечает и за работу приборного щитка. Если необходимо срочно вернуть панель приборов ВАЗ 2110 в рабочее состояние, а предохранитель оказался целым, можно разъединить колодку прикуривателя. Если на ВАЗ 2110 не работает панель приборов, чаще всего устранить неисправность можно самостоятельно, не обращаясь в автомастерскую. Главное — правильно определить причину поломки и подобрать новые предохранители и вышедшие из строя запчасти.

Форма заказа автомобиля Просто выберите автомобиль, который вам нужен и оставьте свои контактные данные. Услуга бесплатная. Ваше имя: Контактный телефон:

Наш менеджер свяжется с вами Вас проконсультируют по модификациям и комплектациям, предложат варианты из наличия и под заказ

ОТЛИЧНО! ВАША ЗАЯВКА ОТПРАВЛЕНА. Спасибо вам за ваш интерес к нашему предложению. В ближайшее время с вами свяжется наш специалист и уточнит все необходимы детали.

Закрыть это окно

Форма заказа автомобиля Мы гарантируем вам конфиденциальность. Никакого спама и СМС. Всего один звонок от нашего специалиста, который расскажет вам все подробности и поможет вам принять верное решение. Ваше имя: Контактный телефон:

Закрыть это окно

Панель приборов Ваз 2112 — обозначения

Чем современнее автомобиль, тем сложнее его устройство и тем тяжелее контролировать состояние узлов и систем самостоятельно. Для машин иностранного производства этот вопрос решается еще с 80-х годов интеграцией в систему управления машиной бортовых компьютеров и прочих вспомогательных устройств. Современные автомобили из Тольятти по уровню оснащенности электроникой находятся на уровне 70-х годов прошлого века, а бортовые компьютеры умеют показывать только время и температуру перед передним бампером.

Обозначения

Несмотря на такой электронный аскетизм, разораться в нескольких десятках лампочек и шкал в принципе возможно. Сидя дома, с книжкой в руках и попивая чай. Но когда на скорости 140 начинает лихорадочно требовать внимания какой-то индикатор, то невольно теряешься, и контроль над автомобилем стает, мягко говоря, не самым идеальным.

Особенно, когда пересаживаешься из копейки за руль 2112, то чувствуешь себя юным Гагариным в инопланетном космическом корабле, когда каждая лампочка что-то значит, а что именно — поди, разберись. Только в этих целях стоило заняться изучением новой панели сто двенадцатой более подробно, чем мы с удовольствием и делимся.

Описание

Чтобы не нарушать ознакомительного характера описания панели, а главное, чтобы не перерисовывать стрелочки, мы воспользуемся заводской схемой расположения контрольных ламп и указателей на щитке приборов. Вот она.

Стрелочный указатель, который показывает схематически приблизительную температуру охлаждающей жидкости в системе охлаждения. Указатель получает сигнал от датчика, который установлен между головкой блока цилиндров и термостатом, таким образом, он показывает более объективную температуру. Прибор разделен на деления с ценой в 20 градусов. Датчик способен распознавать температуру, начиная с 50 градусов, а небезопасный температурный режим начинается в красной зоне с температуры 105 градусов. Градация заканчивается 130 градусами, при которых мотор почти гарантированно перегреется и заклинит.
Тахометр. Показывает количество оборотов двигателя в минуту в реальном времени. Шкала тахометра имеет деления в пять единиц, а оцифровка проведена через каждых 10. Добавив два нуля мы получим реальное значение. Красная зона начинается с 55 единиц.
Лама со стрелкой, показывающая какой поворотник включен, в данном случае, левый.
Контроль включения правого поворотника.
Спидометр индукционного типа получает данные о скорости движения машины от датчика, расположенного в КПП. Точность показаний спидометра не слишком велика, и в зависимости от скорости движения может иметь погрешность от 5 км/ч и выше.
Указатель уровня топлива. Он получает сигнал от датчика, расположенного непосредственно в топливном баке.
При падении уровня топлива до критического, загорается эта контрольная лампа.
Лампа включения ближнего света.
Контрольная лампа уровня тормозной жидкости.
Индикатор включения дальнего света.
Ручка корректировки часов.
Одометр и суточный пробег.
Аварийная сигнализация.
Критическая неисправность двигателя, вызванная сбоем электронных систем.
Часы и термометр.
Низкое напряжение зарядки батареи.
Индикатор сигнализации включения ручника.
Критическое давление масла.
Индикатор обогатителя топливной смеси.

Европанель

На автомобили выпуска после 2006 года стали устанавливать новую панель, которую почему-то назвали евро. Наверное, по аналогии с евроремонтами.

Многие устанавливают их на 112-е старого образца, считая, что они выглядят лучше. Она имеет много кнопок, которые поддерживают те функции, которых нет в старых машинах, и зачастую приходится устанавливать блок подрулевых переключателей для более гармоничного сочетания с новым дизайном.

Установка европанели на ВАЗ 2112 старого образца

Замена всей панели — процесс достаточно трудоемкий и длительный, потому что придется перепаковывать практически всю проводку. Но не только работа усложняет процесс замены. Придется докупить некоторые необходимые элементы, чтобы панель стала на место. А именно:

заглушки для лишних кнопок;
воздухопровод;
вставки, кнопки, колодки;
новый жгут проводов, соответствующий схеме подключения;
кронштейны крепления щитка;
придется заменить дверные карты, поскольку старые не стыкуются с новой конструкцией.

Поэтому перед заменой стоит подумать о целесообразности операции. Таким образом, мы близко познакомились с приборной панелью ВАЗ 2110, и надеемся, что она не доставит вам неприятностей в дороге. Поменьше красных огней на вашем щитке, и удачной дороги!

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › ПОЧЕМУ НЕ РАБОТАЮТ ПРИБОРЫ ваз 2110-2112

Михаил Гребенкин, 27 лет, езжу на автомобиле Lada 2112. ᴼᴿᴵᴳᴵᴺᴬᴸᴼᴿᴵᴳᴵᴺᴬᴸ (До этого Lada 2108)

Приборная панель автомобиля ВАЗ-2110-2112 включает в себя спидометр, тахометр, указатель уровня топлива, указатель температуры охлаждающей жидкости, 12 различных контрольных ламп, 6 ламп подсветки приборов, запасной держатель для контрольных ламп и 2 кабельных соединения блоки включены. Отличить эти блоки очень легко. На электрической схеме белый цвет обозначен как X1, а красный — как X2. Сама приборная панель, устанавливаемая на ВАЗ-2110, выпускается в двух вариантах: более старая модель с симметричным расположением приборов и более новая, в которой указатели топлива и охлаждающей жидкости перенесены на правую сторону щитка.

Самая большая неисправность приборной панели — это полный отказ. В этом случае не будут работать ни индикаторы, ни органы управления. Первое, что должен сделать водитель, это проверить предохранитель F615 ампер. Он расположен в монтажном блоке. Если он взорвался, необходимо определить причину этого явления. В противном случае новая безопасность повторит судьбу предыдущей. Другими словами, он будет также гореть. Причиной перегорания предохранителя является короткое замыкание в электрической цепи.

Индекс кэша может начать скакать от минимума к максимуму на этой шкале. Скорее всего, это связано с недостаточным контактом с общественностью. Провод заземления от приборной панели подключается к перегородке, отделяющей моторный отсек от пассажирского салона. Вы можете найти его, вынув радиоприемник из гнезда. Однако, если в автомобиле установлено охранное устройство, этот кабель массы может быть перемещен в более доступное место. Как правило, установщик сигнализации перемещает его за обшивку к левой ноге водителя. Аналогичную картину можно наблюдать при установке радиоприемника. При подключении отрицательного кабеля, после вкручивания кабеля массы панели приборов, он не был затянут должным образом и ослаб из-за вибраций, передающихся на кузов автомобиля. Его нельзя затянуть как следует, потому что это неудобно делать.

Если нет проблем с креплением объемного кабеля, следует проверить саму приборную панель. Для этого переместите кабель, подключенный к колодке, как можно дальше от места установки, не отсоединяя его. Необходимо проверить провод заземления, идущий к контакту 1 белой колодки X1, а также напряжение на контактах 6, 9 и 10. Это должно быть равно 12 вольтам. Посмотрите на обратную сторону приборной панели, чтобы убедиться в продолжении текущего пути к соответствующему потребителю.

Другим источником повреждения приборной панели может быть зажигалка. Правда, некоторые водители используют эту розетку для подключения дополнительных устройств, таких как зарядные устройства для мобильных телефонов, электрические насосы для шин и автомобильные пылесосы. Эти потребители требуют столько энергии, что может выйти из строя сам прикуриватель или перегореть предохранитель F19, повредив приборную панель. Кстати, прикуриватель также можно выключить, оставив его во включенном положении на длительное время. Для работы приборной панели в этих случаях можно отсоединить гнездо прикуривателя, если предохранитель F19 не поврежден.

Снятие старой и установка новой панели

Процесс замены на европанель не требует приглашения мастеров высокой квалификации.

Сопровождается предварительной подготовкой:

отключается питание от аккумулятора;
убирается руль и облицовочная часть колонки;
иногда вынимаются сиденья.

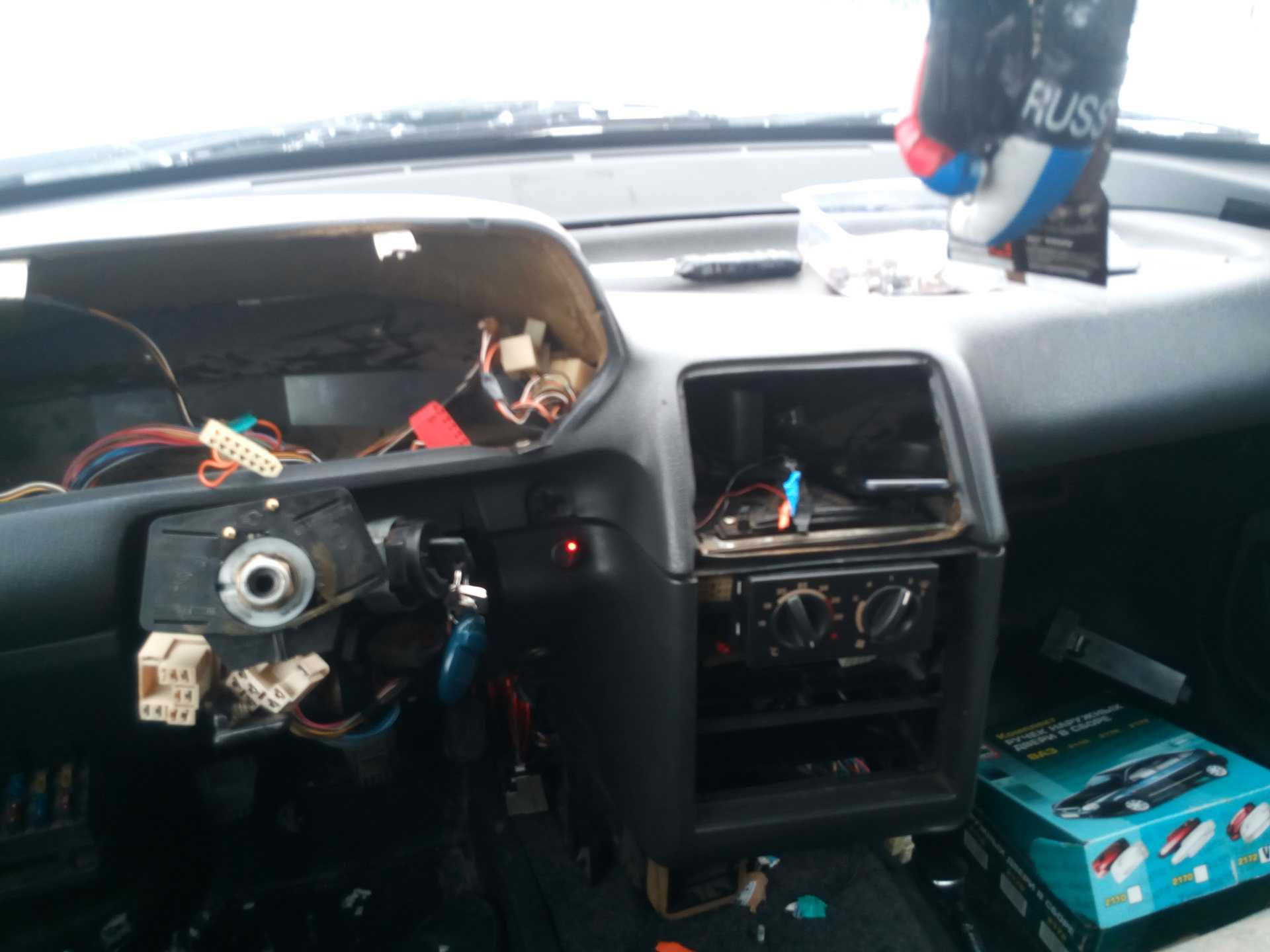

Демонтаж старой панели

Инструкция по демонтажу:

Демонтируются щитки, расположенные у ног, сидящих впереди людей.
Из-под ручного тормоза убирается криволинейная заглушка;
Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
Демонтируется монтажный блок и вынимается пластиковый кожух.

Монтаж нового образца панели

Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:

подгоняется новая комбинация приборов под имеющиеся размеры панели;
идет полная замена панели на новый образец;
ведется монтаж евронакладки.

Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.

Если панель на ВАЗ 2110 не работает, необходимо проверить состояние каждого индикатора. Удостовериться в надежности предохранительных элементов. Дальше переходить к проверке датчиков. При обнаружении поломки устранять ее. Если ремонт узла невозможен, проводить его замену.

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

А/м ВАЗ 2110 2002 года. Перестала подсвечиваться правая часть приборной панели, решил залезть заменить лампочки. Лампочки решил заменить не на стандартные, а на светодиодные. Сразу оговорюсь, что заменил не на всей панели, а только на правой стороне. Итак:

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

2. Затем открыл блок предохранителей, перегорели предохранители F1, F11 (пропали габариты) — заменил. Крутанул регулятор освещения приборной панели — перегорели снова.;

3. Заменил регулятор подсветки приборов (был неисправен, отвалилась петелька на конце), но подсветка не появилась;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В: 5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В; 5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата.Что делать куда смотреть дальше. Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.

2 Ответ от iliaBkmz 2014-03-14 13:18:05

iliaBkmz
Легенда форума
Неактивен

Регистрация: 2012-11-12
Сообщений: 2,016 Спасибо : 581
Авто: outlander и 2104

Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

Или это из-за диодов пропала подсветка?

Точно нет. Диоды ставить можно, но каждый диод имеет конкретный + и _, в отличие от лампочки.Проверьте горит ли приборка — если подать ток напрямую. Чудес не бывает, либо нет массы, либо тока, или что — то замыкает. Проверяйте методом исключения.

Ваз 21124 2006г. Европанель. Судя по всему ставилась самостоятельно прошлым хозяином.

Потух диод слева (тахометр), снял накладку на панеле приборов, вытащил фишки, открутил 2 самореза с панели, отодвинул панель, вытащил диод с цоколем, заменил диод, поставил наместо, включаю — подсветка не работает совсем.

Подсветка регуляторов отопителя, стеклоподъемнико в, прикуривателя. работает. Не работает только подсветка панели.

В процессе заметил, что отходят провода реостата, который регулирует яркость подсветки. Сам реостат изначально выполнял только функцию включения и отключения подсветки, т.е. не работал. Работал только когда выкручивал полностью, т.е. фактически замыкал напрямую.

Может там, где отходят провода от реостата отдельно идет питаение на приборку и отдельно на остальную подсветку? Чтобы посмотреть — судя по всему пол панели надо разобрать?

Может если какие-то другие возможные варианты поиска проблемы и её решения?

Методы диагностики ошибок

В 2020 году ошибки на бортовом компьютере ВАЗ 2110 можно выявить двумя способами.

Самодиагностика. Способ осуществим благодаря специальной опции в бортовом компьютере. Принцип заключается в том, что система показывает неисправности основных цепей и механизмов. Достоинством выступает отсутствие необходимости дополнительного оборудования или специальных программ – все, что нужно уже «зашито» в бортовой компьютер. К минусам следует отнести малую точность показаний.
При помощи вспомогательного оборудования. Разновидность процедуры отличается высокой точностью считываемых данных. Благодаря стороннему анализатору можно доподлинно узнать, где конкретно возникла поломка, что облегчает процесс ремонта. Явным минусом выступает необходимость подключения компьютера со специальной программой. Подобное оснащение присутствует только в специализированных сервисных станциях.

Самодиагностика ВАЗ 2110: коды ошибок

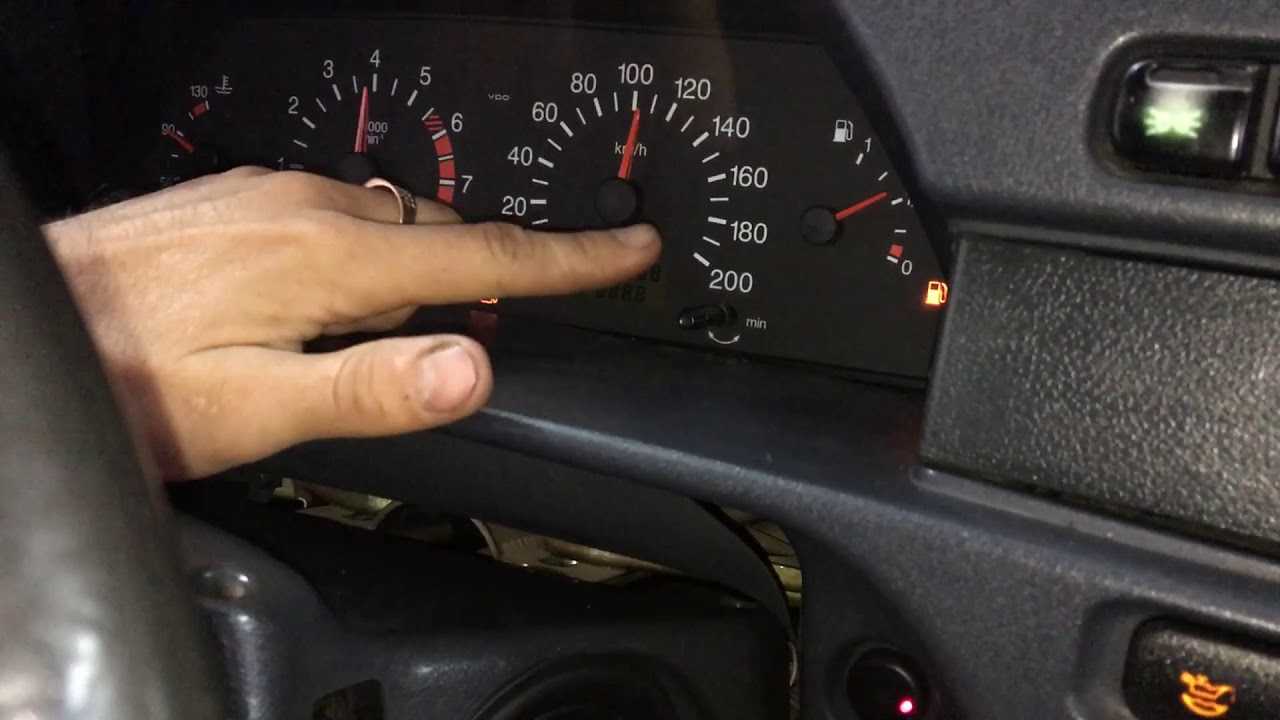

Чтобы включить режим самостоятельного определения неисправностей, от водителя или мастера потребуется выполнить определенную последовательность действий.

Выключить зажигание двигателя.
Зажать клавишу сброса суточного пробега и, не бросая ее включить зажигание. При этом на дисплее должны загореться все цифровые ячейки.
Клацнуть на любую кнопку управления модулем два раза.
На приборе высветится номер ошибки.

Если все сделано правильно, на приборке загорится один из перечисленных символов:

2 – критическое превышение номинальных показателей напряжения бортовой сети, возможно короткое замыкание магистральной линии или нагруженных узлов;
3 – подобная ошибка на панели приборов ВАЗ 2110 указывает, что датчик уровня бензина поврежден или присутствуют проблемы в питании сенсора, для проверки можно заменить деталь новой и прозвонить цепь;
4 – ошибка 4 ВАЗ 2110 показывает, что датчик температуры антифриза сломался или перебита его проводка, устраняется проблема аналогично;
5 – термометр, предназначенный для измерения температуры за бортом неисправен;
6 – мотор сильно перегрелся, необходимо остановиться и подождать остывания, при этом должен присутствовать звуковой сигнал (долить антифриз/воду в радиатор);
7 – давление лубриканта в картерном отсеке двигателя ниже установленной нормы, требуется срочно восполнить потери;
8 – ошибка 8 ВАЗ 2110, расшифровка показывает, что тормозная система повреждена, возможно, падение уровня жидкости в расширительном бачке или сильный износ колодок;
9 – полный разряд аккумулятора, элемент нужно зарядить или заменить новым модулем;
Е – программный сбой прошивки бортового компьютера, здесь поможет полная диагностика сканером и квалифицированный ремонт в мастерской.

Также ошибка 14 ВАЗ 2110 или другое двузначное число будет говорить о наличии двух проблем. Обычно при подобной картине шифры суммируются. К примеру, ошибка 10 ВАЗ 2110 может показывать на проблемы в цепях №4 и 6.

Как сбросить ошибки на ВАЗ 2110

Обычно процедура проводится после выполнения ремонта узла, за который отвечает код неисправности. При этом символ не пропадает – его нужно принудительно сбросить. Делается это достаточно просто. От пользователя требуется войти в сервисный режим (зажать кнопку суточного пробега), далее дважды клацнуть на любой орган управления. После выполнения манипуляций на дисплее отобразится код. Для устранения кнопка суточного пробега зажимается на 3-4 секунды и система обнуляется. Выход из диалогового окна выполняется машиной самостоятельно после 30 секунд бездействия.

Устройство панели приборов

Как быть, если перестала работать приборка? Как произвести диагностику и ремонт щитка, как разобрать правильно устройство? Для начала рекомендуем ознакомиться с особенностями устройства приборки.

Этот узел включает в себя следующие компоненты:

Тахометр или датчик оборотов. С его помощью блок управления считывает количество оборотов коленвала.
Спидометр или датчик скорости. Всем известно, для чего он нужен для демонстрации скорости движения автомобиля.
Датчик объема бензина, позволяющий определить оставшийся литраж бензина в бензобаке.
Датчик температуры антифриза, который также является контроллером температуры ДВС. Благодаря ему водитель может знать, когда мотор прогреется до рабочей температуры и когда силовой агрегат перегревается.
Также приборка включает в себя индикаторы, свидетельствующие о включении или неработоспособности электрооборудования. В общей сложности должно использоваться двенадцать контрольных лампочек.
Для того, чтобы водитель мог пользоваться приборкой в темное время суток, щиток оснащается лампочками подсветки.
Приборки оснащаются эконометром датчиком экономии топлива, который показывает, в каком режиме езды экономия бензина будет оптимальной. В таких же щитках используются и датчики напряжения электрической цепи, в соответствии с которыми можно выявить уровень напряжения в электросети недозаряд или переразряд.
Также в приборке есть дополнительный, резервный разъем. К нему подключаются индикаторы дополнительного оборудования, которое не было установлено производителем. К примеру, это могут быть подушки безопасности, противотуманные фары и т.д.
На обратной стороне устройства расположены разъемы для подключения проводки.
