Описание бортового компьютера на ваз 2114, инструкция по установке и настройке бк

Руководство по подключению своими руками

Процедура установки, демонтажа и подключения может быть осуществлена в домашних условиях. Перед тем, как взяться за эту работу, взвесьте свои силы, поскольку компьютер — это дело серьезное, ведь именно он отвечает за многие процессы. Тем более, что он напрямую связана с блоком управления (автор видео — канал Домашние Самоделки).

Монтаж БК

Далее, предлагаем узнать, как производится установка бортового компьютера на ВАЗ 2114. Для ВАЗ 2114 можно использовать БК Гамма или любой другой, адаптированный под технические характеристики и особенности транспортного средства.

Итак, как установить устройство своими руками:

Для начала необходимо подобрать место для монтажа. Как мы уже сообщали, оно находится на центральной консоли и скрыто при помощи пластиковой заглушки, поэтому ее необходимо демонтировать.
Для более простого монтажа в этой модели авто предусмотрен специальный разъем проводов с колодкой, в которой девять контактов. Эти контакты необходимо установить в разъем, расположенный на тыльной стороне БК.

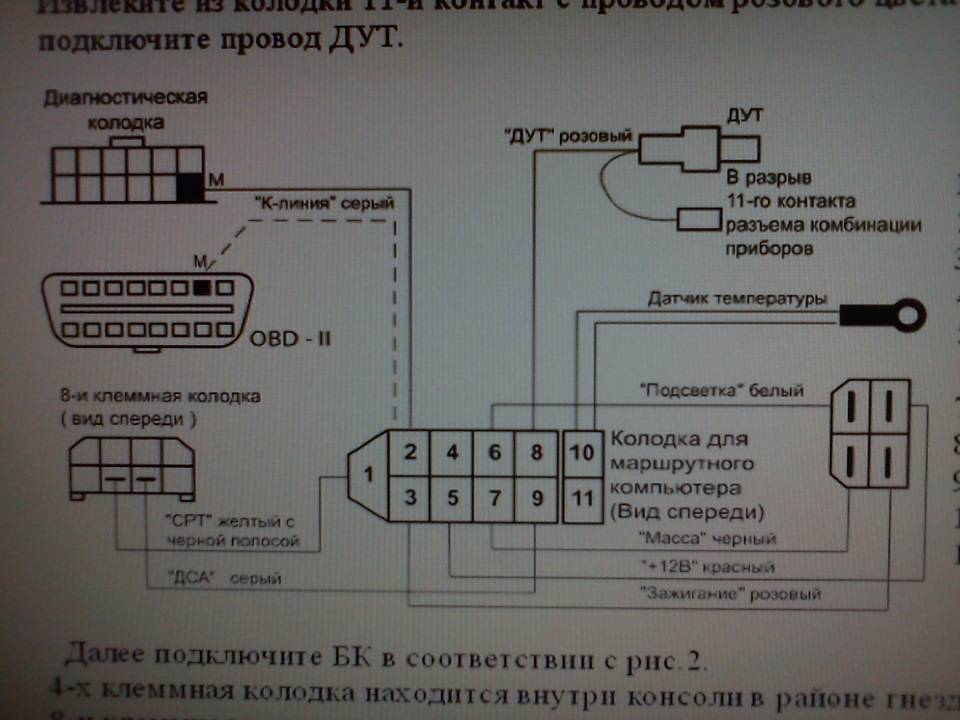

Далее, активируем К-линию. Чтобы сделать это, необходимо подключить провод коричневого цвета к гнезду М разъема для Евро2 либо к гнезду 7 разъема Евро3. Что касается обратного конца кабеля, то его необходимо установить в гнездо 2 на штекере. При установке будьте внимательны, возможно такое, что колодка установлена в автомобиле вверх ногами.
Теперь вам остается только установить БК в место посадки и протестировать устройство на работоспособность. Следует учитывать, что в зависимости от модификации устройства, такой БК можно поставить и на транспортное средств ос карбюратором. Но одного компьютера будет недостаточно, необходимо будет ставить дополнительные устройства и приборы (автор видео — канал MrStas ZoRrO).

Демонтаж БК

Часто бывает такое, что БК не устраивает автовладельцев по тем или иным функциям или он просто работает некорректно и его необходимо заменить. В таком случае вы можете произвести демонтаж БК в домашних условиях, в этом нет ничего сложного. Перед тем, как снимать устройство, необходимо удостовериться в том, что его демонтаж не отразится на гарантийном обслуживании транспортного средства. Разумеется, это относится к более новым автомобилям, которые приобретались в салоне. Мы рассказываем об этом потому, что демонтаж БК в любом случае повлияет на гарантию, это необходимо учитывать.

Рекомендуем: О причинах и следствиях возрастающего расхода смазочного материала в моторе авто

Итак, подробная инструкция по демонтажу бортового компьютера своими руками:

Перед тем, как приступить к процессу снятия, необходимо обесточить транспортное средство. Чтобы сделать это, достаточно просто отключить аккумулятор, а именно — снять с него отрицательную клемму.
После этого демонтируется панель управления аудиосистемой. В этом также нет ничего сложного, при снятии будьте аккуратны, чтобы не повредить ее.
Далее, необходимо демонтировать саму автомагнитолу, для этого нужно отсоединить подключенную проводку от нее.
После того, как магнитола будет снята, через открывшееся отверстие можно просунуть руку и отсоединить фиксаторы блока самого устройства. Сделав это, необходимо максимально аккуратно демонтировать БК и отсоединить от него всю подключенную проводку.
После выполнения всех этих действия необходимо убрать все вспомогательные девайсы и приборы, которые подключены к БК. Если вы решили произвести замену устройства на новое, то на этом этапе устанавливается новый девайс и подключается в соответствии с инструкцией по эксплуатации и монтажу. Если вы просто решили демонтировать БК, то просто подключите аудиосистему и установите ее на свое место.

Цена вопроса

Стоимость устройства зависит от многих параметров, поэтому однозначно назвать цену, актуальную для всех бортовых компьютеров на «четырках», нельзя. Цена на устройство определяется в соответствии с производителем компьютера, его технических параметров и характеристик. Сразу же хотим сказать, что отдавать предпочтение дешевым вариантам мы бы не рекомендовали, поскольку БК — это «мозги» автомобиля, а на этом экономить нельзя.

1. ШТАТ 115Х42 (цена — примерно 3 тысячи рублей)

2. Multitronics UX-7 (цена — в среднем около 1500 рублей)

3. Gamma GF 315T (цена — примерно 4500 рублей)

НАЗНАЧЕНИЕ БОРТОВОГО КОМПЬЮТЕРА

Бортовой компьютер на автомобиле является электронным компьютерным устройством, предназначенным следить за состоянием различных узлов машины и передавать информацию автовладельцу. В зависимости от технической оснащенности бортовые компьютеры (БК) могут быть разными по своей сложности, соответственно, и цена устройства может заметно различаться.

На автомашину ВАЗ 2114 с завода штатно устанавливается БК 2114-3857010. Девайс монтируется на панели правее комбинации приборов на одном уровне с ней. На тех моделях ВАЗ, которые не комплектуются таким устройством, на панели приборов в штатном месте предусмотрена заглушка и должен присутствовать 9-контактный разъем для подключения устройства.

В «родном» для 2114 БК можно просматривать на дисплее следующие параметры:

Текущее время и дата;
Время поездки за исключением остановок;
Время поездки, включая остановки;
Расход бензина в текущем времени;
Средний и общий расход бензина за поездку;
Пробег на остатке бензина в баке;
Сигнал, когда остается минимум горючего в бензобаке;
Общий уровень оставшегося топлива;
Расстояние поездки;
Среднюю скорость в течение поездки;
Напряжение автомобильной сети;
Сигнал, когда напряжение сети ниже допустимого.

В комплектации «Люкс» устанавливается бортовой (или маршрутный) компьютер АМК-211501, в котором добавлена прошивка, позволяющая диагностировать электронную систему управления двигателем (ЭСУД). Но многих обладателей ВАЗов моделей 2113,2114, 2115 штатная техника не устраивает своим ограниченным функционалом, и они стремятся установить более совершенный БК с большим набором контролируемых параметров. Их можно понять – сейчас существует много разных моделей от разных производителей.

Самые миниатюрный БК Штат Х-1М выполнен в виде кнопок.

БК Штат Х-1М

Он монтируется над штатным расположением маршрутного компьютера вместо кнопочных заглушек. Среди интересных дополнительных функций у девайса можно отметить:

«Плазмер» – прогрев свечей зажигания перед запуском мотора;
«Тропик» – возможность менять температуру включения вентилятора и тем самым в жару исключить перегрев двигателя.

Всего в устройстве насчитывается 30 функций, а стоит БК около 1000 рублей. Более дорогие маршрутные компьютеры устанавливаются на штатное место и более функциональны. На дисплее модели «Орион БК-46» можно увидеть до 7 контролируемых параметров одновременно, при этом при отключении аккумулятора в устройстве сохраняются в памяти все данные. Цена вопроса порядка 2500-2800 руб.

Одна из самых продвинутых моделей БК для ВАЗ 2114 – «Gamma GF 415T». Здесь можно наблюдать такие интересные функции, как:

Отображение на экране сразу трех мультидисплеев;
Энергонезависимые кварцевые часы;
Информирование о необходимости замене масел, фильтров, свечей и т. д.

Контролируемых параметров очень много, стоимость БК находится в пределах 4000-4600 руб. Многие системы оснащены звуковым оповещением, и такие компьютеры очень удобны в использовании.

Проблемы с бортовым компьютером Multitronics x115 | Автор темы: Manfred

Доброе утро дамы и господа! Как никогда обращаюсь к вам с помощью! У меня была 2115 2007 года выпуска, на нее ставил бортовой Multitronics x115, протянул провод в диагностическую колодку, все работает, все прекрасно! Продал ее, купил 2115 декабрь 2017 года, перед новым годом, снял штатный бортовой, решил поставить Multitronics x115, протянул провод в колодку, как по инструкции под Евро 3, — проходит Определение протокола и идет переход к дисплеям пользователя! Везде по 0, температура двигателя — 38, -40! Вообщем, все параметра неверны! Пробовал Общий Сброс, такая же ситуация! Попробовал в другие разъемы втыкать, но вообще никаких параметров нет! Подскажите, я думаю либо проблема в бортовом ( но это исключено т.к.

Roman (Jerridean) таже беда все показания по нулям кроме остатка в баке и времени. на иммо перемкнул, к-линию протянул.

Denis (Charlotta) у меня перестала работать подсветка, выбирает только красссный, в чём причина?

Dmitry (Dejuan) сегодня пропала т.двигателя, мг.расход, скорость. как решить проблему? к-линия подключена

Маршрутный компьютер

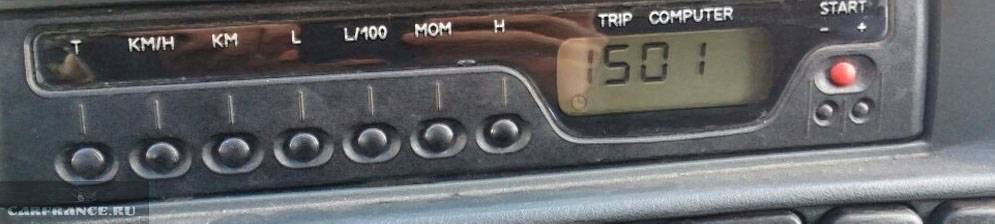

Рис. 1.5. Маршрутный компьютер

Маршрутный компьютер (рис. 1.5) устанавливается на часть выпускаемых автомобилей и предназначен для измерения, накопления и выдачи на цифровой дисплей одного из семи параметров:

– расхода топлива (текущего, среднего, суммарного);

– средней скорости движения;

При нажатии на кнопку START» в начале поездки устанавливаются в «нуль» значения всех параметров, за исключением «текущего расхода топлива» и «текущего времени». Цифровой дисплей последовательно индицирует значения одного из семи параметров после нажатия на соответствующую кнопку управления.

Текущее время (кнопка «Н») – индицируется в часах и минутах до значения 23 ч. 59 мин.

Установка нового значения часов производится нажатием на кнопки «h» – часы и «m» – минуты, расположенными под кнопкой «START». При непрерывном нажатии на соответствующую кнопку происходит увеличение показаний часов или минут на две цифры в секунду. При нажатии на кнопку «START» происходит обнуление разрядов минут и секунд — привязка к радиосигналам точного времен

Текущий расход топлива (кнопка «МОМ.») – индицируется в л/100 км при скорости движения автомобиля более 10 км/ч, или в л/ч при скорости автомобиля менее 10 км/ч.

Средний расход топлива за поездку (кнопка «L/ 100») – индицируется в л/100 км с момента нажатия на кнопку «START».

Суммарный расход топлива (кнопка «L») – индицируется в литрах с момента нажатия на кнопку «START» до значения 624,9 л.

Пройденный путь (кнопка «КМ») – индицируется в километрах с момента нажатия на кнопку «START» до значения 999,9 км.

Средняя скорость движения (кнопка «КМ/Н») – индицируется в км/ч с момента нажатия на кнопку «START», не включая остановки и стоянки с выключенным зажиганием.

Время в пути (кнопка «Т») – индицируется в часах и минутах с момента нажатия на кнопку «START» до значения 99 ч 59 мин, не включая остановки и стоянки с выключенным зажиганием.

Это интересно: Гнёт ли клапана на Ладе Гранте 8 клапанной — 11186 (82 л.с) и 21116 (87 л.с.), + видео?

Принцип работы БК на ВАЗ-2114

Не стандартный бортовой компьютер

Принцип работы бортового компьютера с первого взгляда покажется примитивным, однако, на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости уведомляет о наличии неисправностей. Функция оповещения происходит путём выведения на экран специального значка и подачи определённого звукового сигнала..

Краткая инструкция пользователя

Для всех бортовых компьютеров, поставляемых на ВАЗ-2114, существует своя инструкция пользователя, и если её нет в бумажном варианте, то в сети интернет её можно найти без труда, достаточно, лишь знать марку и модель устройства. Несмотря на то, что вариантов и моделей множество, базовый функционал у них в принципе аналогичен.

Показания бортового компьютера.

Если вы только собираетесь приобрести БК, то вы должны знать, подходит ли конкретная модель к ЭБУ вашего автомобиля

Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно. Лучше, в первую очередь при ознакомлении с бортовым компьютером уделить время символам аварийных команд и визуальным значкам, появляющихся на дисплее

Обратите внимание на расположение кнопок, и правилам работы с ними, для того, чтобы оперативно среагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определённой скорости автомобиля – прим.)

Коды ошибок на ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 аналогичен или, по крайней мере, схож, то заранее записывать, а тем более запоминать их не имеет никакого смысла, благо некоторые модели способны не только вывести её на экран, но и озвучить все неполадки имеющиеся в автомобиле.

Самым лучшим вариантом определения и уточнения неисправностей, будет распечатанная версия кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах заводов изготовителей БК для ВАЗ-2114, а ниже мы представим вам, самые частые ошибки, которые встречаются на «четырнадцатых»:

Коды	Описание
0102, 0103	Неправильный уровень сигнала индикатора контроля массового расхода воздуха.
0112, 0113	Неверный сигнал индикатора температуры впускного воздуха — необходима замена элемента.
0115 — 0118	Неправильный сигнал элемента измерения температуры ОЖ — нужна замена датчика.
0122, 0123	Помехи или неверный сигнал индикатора контроля положения дроссельной заслонки — желательно заменить элемент.
0300	Бортовой компьютер (БК) выявил случайные или множественные пропуски зажигания — в этом случае автомобиль может заводиться не сразу.
0201 — 0204	Зафиксирован обрыв в цепи управления форсунками.
0325	Бортовым компьютером был зафиксирован обрыв в цепи устройства детонации.
0327, 0328	Поломка в работе датчика детонации — необходима замена устройства.
0480	Вышел из строя вентилятор охлаждения — нужно заменить элемент.
0505 — 0507	Имеются сбои в функционировании регулятора холостого хода, которые влияют на количество оборотов (более низкие или более высокие). При возникновении этого кода регуляторы нужно заменить.
0615 — 0617	В процессе диагностики были выявлены обрывы или замыкания в цепи реле стартера.
230	Этот код ошибки означает поломку реле бензонасоса — устройство нужно заменить как можно скорее.
1602	Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления.

Что делать, если перестал работать БК

Случается, что БК перестаёт работать или информацию, которую он должен передавать и анализировать не передаётся

Первым делом, необходимо обратить внимание на целостность электрической цепи. А именно предохранителя F3, отвечающего за его работоспособность, далее следует проверить целостность проводов, которые идут к диагностической колодке, и обеспечивающие его питание. О том, как правильно подключить бортовой компьютер в систему ВАЗ-2114 вы можете в этой статье

О том, как правильно подключить бортовой компьютер в систему ВАЗ-2114 вы можете в этой статье.

Принцип работы бортового компьютера ВАЗ 2114

Поскольку на ВАЗ 2114 стоят инжекторные двигатели, то бортовой компьютер на этом автомобиле исполняет более широкий спектр функций, чем обычный маршрутный компьютер, стоявший на карбюраторных моделях. Очень большой спектр в его деятельности отведен диагностике и управлению работой систем и приборов двигателя. Он непосредственно взаимосвязан с ЭБУ, который отвечает в первую очередь за безупречную деятельность системы электронного впрыска.

Принцип действия БК на ВАЗ 2114 основывается на том, что это электронное вычислительное устройство:

принимает сигналы от диагностируемых электронных датчиков двигателя через ЭБУ, выдает информацию о возникших ошибках на дисплей, а при необходимости отправляет управляющий сигнал на ЭБУ для корректировки параметров отдельных систем;
принимает диагностику от приборов и систем не контролируемых электронным блоком управления и, если это аварийный сигнал, сообщает о нем водителю, выведением соответствующих значков на дисплей, а также подачей голосового извещения, если же это сигнал, требующий управляющего вмешательства, то БК, после анализа данных, отправляет обратный сигнал в соответствие с заложенной заранее программой.

Ошибки при подключении/эксплуатации бортового компьютера

Ошибка:«Нет связи с контролёром» или «обрыв к-линии».

Данная ошибка свидетельствует о том, что к-линия не подключена или произошёл обрыв контакта. Проверьте провод, по схеме, описанной выше. Скорее всего вылетел контакт с диагностической колодки.

Ошибка:Неправильные показания датчика забортной температуры.

Если у вас температура за бортом -40, то это свидетельствует о том, что произошёл обрыв провода к датчику температуры, или такого датчика вообще нет. Если температура например -25, а на улице всего -10, то вам нужно заменить датчик на исправный.

Какими возможностями должен обладать бортовой компьютер

В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:

Остаток топлива в баке.
Напряжение в аккумуляторе.
Время.
Температура антифриза.
Температура за бортом.

Дополнительно возможно наличие следующих опций:

Средний расход бензина на 100 километров.
Качество масла в моторе.
Изношенность свечей зажигания.

Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина. В холодное время компьютер напоминает о том, что на дороге возможен гололед.

Рекомендуем: Как определить, что стучит в двигателе

Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.

Диагностические возможности Multitronics x140:

Расход бензина во время движения и стоянки.
Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.
Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.

Предназначение Бортового Компьютера

Те, кто поставил в свой авто бортовой компьютер, а именно так называется это новшество, обеспечивающее дополнительный контроль, считают, что его функции способны удовлетворить запросы даже заядлого автолюбителя. С первого взгляда это электронное устройство демонстрирует характеристики, которые и до него были представлены на панели управления различных моделей ВАЗа, в том числе 2114-го. Часы и так есть в каждом авто, также как спидометр (измеритель скорости), тахометр (показывает обороты двигателя), одометр (отвечает за пробег).

На картинке изображен бортовой компьютер «Мультитроникс» для ВАЗ 2114 Они, впрочем, вполне гармонично красуются перед глазами водителя, оформленные в надлежащем виде. Да и другие параметры тут присутствуют: сколько топлива в баке, даже могут быть показатели термометра, отображающие показатели как наружного, так и внутрисалонного состояний воздуха. Все выполнено по высшим стандартам автодизайна. Но системы контроля (бортовой компьютер) – это не просто сведенные воедино разные показатели на одном экране. Отличия БК от панели управления Водители с опытом знают, что спидометр просто пересчитывает обороты двигателя в скорость, а стоит только поменять колеса на больший диаметр, как скорость увеличится, хотя индикатор будет работать «по-старинке». Чтобы не попасть впросак на очередном посту ГАИ, без БК не обойтись. Но многое остается не учтенным простыми фиксаторами, а в дальней дороге вполне будут уместными такие факторы, как фактический, так и усредненный расход топлива, информация о преодоленном уже километраже, об использованном количестве топлива и прочее. Данные параметры ВАЗа 2114-го можно и высчитать, но до этого ли водителю, который прежде всего обязан следить за дорогой, а не заниматься калькуляциями.

«Умный» автомобиль 2114 сам будет следить, чтобы авто не перегрелось в жару, а самые продвинутые из бортовых компьютеров – даже об опасности образования гололеда в морозы. Сообщит компьютер и о напряжении внутри системы двигателя. С таким помощником поездка будет намного безопаснее, на короткие или длинные расстояния. Главное, не игнорировать предупреждающие сигналы компьютера. Может показаться, что на борту появился индикатор, которые начал вести подсчет показателей. Но на самом деле данные работы оборудования авто и раньше были известны, просто не высвечивались перед водителем. Впрочем, зачем было превращать салон легкового автомобиля в кабину летчика?

Подключение «бортовика» (бортового компьютера) ко всем существующим внутри машины датчикам, обработка полученных данных и их подача в удобном для водителя виде – это и есть главная задача, которая возлагается на БК. Задача Бортового Компьютера не только собирать информацию с датчиков автомобиля, но и обработать ее, скорректировать, проанализировать и выдать в удобном для водителя виде.

Назначение

Установка бортового компьютера возможность для автолюбителя взять под контроль многие опции автомобиля. При этом функциональности и возможности современных моделей удовлетворяют запросам наиболее требовательных автовладельцев.

На первый взгляд, бортовой компьютер дублирует показатели, которые уже отражены на приборной панели автомобиля ВАЗ-2114. К примеру, автовладельцу доступна информация со спидометра, отображающего скорость перемещения, часов и тахометра (показывает частоту вращения коленвала). Кроме того, перед глазами информация одометра о пройденном километраже.

Упомянутые выше приборы находятся на приборной панели, а выдаваемые ими данные удобны для прочтения. Но даже это не все. Автовладелец получает и другую информацию — количество оставшегося в баке топлива, температуру воздуха (внутри и снаружи) и прочие. Производители внимательно подходят к организации функциональной части, поэтому водителю доступны все необходимые в процессе вождения данные.

Для чего тогда нужно подключение бортового компьютера? Назначение устройства — расширение возможностей автовладельца и предоставление дополнительной информации. При этом, показатели не просто собираются и передаются на экран — они обрабатываются, что гарантирует точную оценку состояния автомобиля, в конкретный момент времени.

Чем отличается бортовой компьютер от уже установленной панели управления?

Опытные автовладельцы знают, что стандартный спидометр легко обмануть. При выдаче информации, устройство берет в расчет частоту вращения коленвала и обороты колес. Если же поставить большие диски или резину, увеличив тем самым диаметр, то и скорость поднимется. При этом индикатор продолжит в прежнем режиме.

Установка бортового компьютера — возможность получить точные данные, исключить проблемы с ГИБДД и штрафы, из-за некорректного отображения скорости. Дополнительный прибор фиксирует и ряд других полезных параметров — усредненный и реальный расход горючего, общий и текущий километраж, объем топлива, израсходованного за одну поездку (с момента пуска мотора) и так далее. Большую часть параметров, как правило, можно рассчитать в голове, используя информацию с классической приборной панели.

Минус в том, что на это пойдет время. Да и в дороге нужно заниматься вождением, а не расчетами.

Подключение бортового компьютера на ВАЗ-2114 открывает множество возможностей:

Устройство следит за температурой двигателя и предупреждает о вероятном перегреве.
Более продвинутые устройства сигнализируют об образовании гололедицы и советуют не торопиться.
Многие модели информируют об уровне напряжении в бортовой сети, параметрах работы двигателя, скорости передвижения и выдают ряд другой важной информации.

Все, что остается автовладельцу — прислушиваться к сигналам бортового компьютера и своевременно на них реагировать.

С одной стороны, в машине появляется мощный индикатор, который собирает и выдает наиболее важные данные водителю. С другой стороны, многая информация уже и так известна, но, с той лишь разницей, что она не высвечивается водителю. Зачем же тогда установка бортового компьютера?

В практическом смысле, это устройство незаменимо. Оно собирает максимум информации с датчиков, далее обрабатывает ее, расшифровывает и подает, в удобной для водителя форме. При этом автовладельцу нет нужды производить самостоятельные расчеты — за всем следит специальное бортовой компьютер, который вовремя предупреждает о проблеме.

Как подключить устройство?

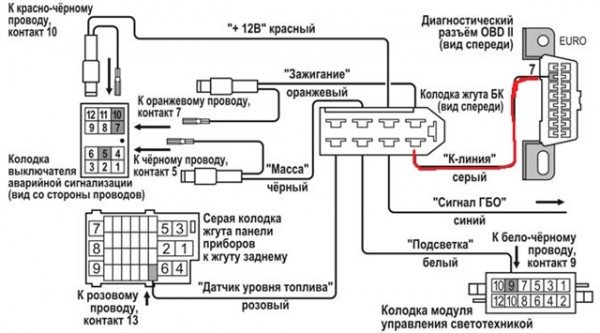

Производители автомобиля ВАЗ-2114 предусмотрели специальную колодку, к которой происходит подключение бортового компьютера. Такая особенность ускоряет и упрощает процесс. Так, к предусмотренному разъему, можно подсоединить устройства от производителей «Штат» или «Мультитроникс». Водители, которые уже испробовали возможности бортовых компьютеров, а также специалисты в этой области, рекомендуют именно эти устройства.

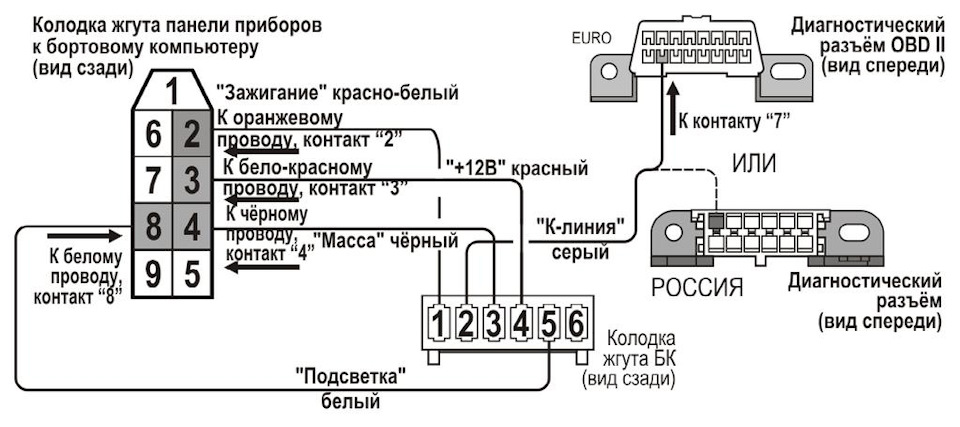

Распиновка разъема бортового компьютера ВАЗ 2114При желании, можно выбрать модель с цветным дисплеем. Но этот вариант больше «на любителя». Наличие такой опции на функциональность не влияет, а само дополнение делается «для красоты».

Заключение

Бортовой компьютер на 2114 ВАЗ, а также на модели 2109 и их модификации станет отличным приобретением. Основное достоинство покупки — на одном дисплее будет отображена вся необходимая информация о состоянии вашего транспортного средства, поэтому не придется искать параметры по всей приборной панели. Кроме того, можно установить несколько дополнительных датчиков и систему сигнализации при возникновении ошибок, чтобы вовремя выявлять серьезные неполадки.

Конечно, приобретение довольно затратное, но его применение окупится со временем. Регулировка подачи топлива снизит затраты бензина на 10-15%, а настройка работы электронных элементов системы автомобиля позволит продлить срок их эксплуатации.

Рис. 1.5. Маршрутный компьютер

– расхода топлива (текущего, среднего, суммарного);

– средней скорости движения;

При нажатии на кнопку “START” в начале поездки устанавливаются в “нуль” значения всех параметров, за исключением “текущего расхода топлива” и “текущего времени”. Цифровой дисплей последовательно индицирует значения одного из семи параметров после нажатия на соответствующую кнопку управления.

Текущее время (кнопка “Н”) – индицируется в часах и минутах до значения 23 ч. 59 мин.

Установка нового значения часов производится нажатием на кнопки “h” – часы и “m” – минуты, расположенными под кнопкой “START”. При непрерывном нажатии на соответствующую кнопку происходит увеличение показаний часов или минут на две цифры в секунду. При нажатии на кнопку “START” происходит обнуление разрядов минут и секунд — привязка к радиосигналам точного времен

Текущий расход топлива (кнопка “МОМ.”) – индицируется в л/100 км при скорости движения автомобиля более 10 км/ч, или в л/ч при скорости автомобиля менее 10 км/ч.

Средний расход топлива за поездку (кнопка “L/ 100”) – индицируется в л/100 км с момента нажатия на кнопку “START”.

Суммарный расход топлива (кнопка “L”) – индицируется в литрах с момента нажатия на кнопку “START” до значения 624,9 л.

Пройденный путь (кнопка “КМ”) – индицируется в километрах с момента нажатия на кнопку “START” до значения 999,9 км.

Средняя скорость движения (кнопка “КМ/Н”) – индицируется в км/ч с момента нажатия на кнопку “START”, не включая остановки и стоянки с выключенным зажиганием.

Время в пути (кнопка “Т”) – индицируется в часах и минутах с момента нажатия на кнопку “START” до значения 99 ч 59 мин, не включая остановки и стоянки с выключенным зажиганием.

Автомобили, произведенные на территории Российской Федерации, комплектуются компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать неким электронным справочником по состоянию автомобиля. Он необходим водителю для того, чтобы понимать, в каком состоянии находится его авто, а также какие неисправности в нем появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

Контроль количества топлива, залитого в бак.
Приблизительный расчет расстояния, которое можно проехать на оставшемся в баке топливе.
Отслеживание показателей температуры охлаждающей жидкости в моторе, а также недопущение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

передачи информации о показателях «в режиме онлайн»;
вывода сведений на информационную панель;
отражения маршрутных параметров, таких как текущий расход топлива, время в пути, количество преодоленных километров и т. д.;
диагностики состояния мотора с последующим выводом ошибок на экран бортового компьютера.

Кроме всего прочего, в зависимости от комплектации автомобиля, на его бортовой компьютер могут поступать следующие данные:

информация о времени следующего технического обслуживания автомобиля;
сведения о необходимости корректировок некоторых функций транспортного средства;
предупреждение о необходимости продления страхового полиса;
информация из органайзера;
параметры, при которых в системе охлаждения автоматически будет включен вентилятор.
