Механические поломки, требующие ремонта

Первым делом следует проверить механическую часть. Муфта должна легко перемещаться под действием отвертки.

Вращение шестерни бендикса должно производиться только в одну сторону. Недопустимо наличие любых подклиниваний. Люфт также указывает на неисправность узла. В случае наличия дефектов в работе, бендикс подлежит замене.

На шестерни недопустимо наличие существенного износа или повреждений зубьев. Шестеренка не подлежит восстановлению, поэтому в случае дефектов требует замены.

Выход из строя втулки сопровождается посторонними звуками при работе узла. Ее изъятие удобно производить с помощью метчика.

Большинство современных стартеров имеют планетарную передачу. Смазка в ней загустевает в процессе эксплуатации. Для восстановления работоспособности редуктора требуется:

• Разобрать передачу.
• Следующим этапом является чистка. Для начала загустевшую смазку требуется выскрести отверткой и ватной палочкой.

В спецсредстве отмыть все шестерни.

Переборка заканчивается тем, что очищенный редуктор следует смазать новой смазкой.

Несмотря на то, что чистка планетарного редуктора стартера не входит в плановое ТО, многие автовладельцы рекомендуют делать ее периодически с интервалом 40-80 тыс. км.

Щетки

С щетками ситуация на много проще, да и добраться до них не составляет большого труда.

При необходимости замените щетки и пружины, которые лопнули новыми, в принципе, ремонт стартера своими руками здесь самый легкий.

Ротор стартера.

Переходим к ротору стартера.

Обратите внимание на коллектор ротора, в том месте где он контактирует с щетками, при необходимости зачистите его. На роторе может быть специальное тормозное кольцо, изготовленное из пластмассы

Найти Вы его сможете в крышке щеточного узла. Если оно лопнуло, то замените его

На роторе может быть специальное тормозное кольцо, изготовленное из пластмассы. Найти Вы его сможете в крышке щеточного узла. Если оно лопнуло, то замените его.

Так же производится замена втулок стартера. Втулки подбираются в соответствии под вал ротора.

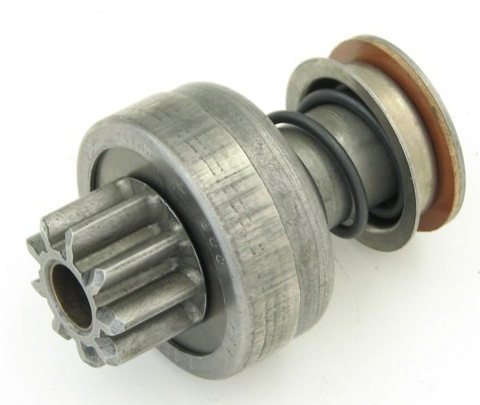

Бендекс.

Далее проверяем бендекс.

Для того чтобы проверить бендекс его звездочка зажимается в тески, но зажим производят через мягкий металл, чтобы саму звездочку не повредить.

Проворачивая муфту (стальное кольцо, которое идет сразу за звездочкой) то в одну, то в другую сторону убеждаемся в исправности бендекса. Кольцо должно проворачиваться только в одну сторону. Если это не так, то замените бендекс.

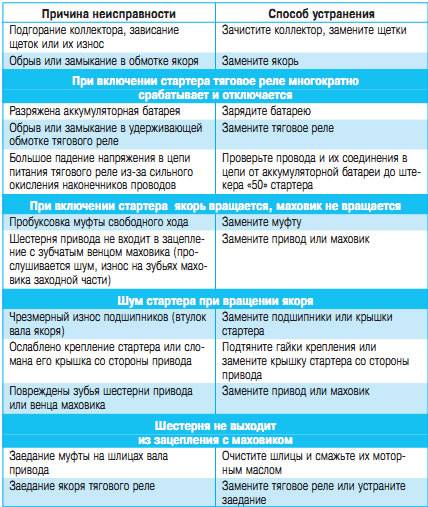

Симптомы

Часто неисправности пускового электродвигателя маскируются под повреждения других узлов автомобиля. Кроме того, ремонт стартеров осложняется наличием и электрической, и механической частей. Поэтому «грешить» на него нужно в последнюю очередь, когда все остальное будет уже проверено. Это особенно актуально, если учесть, что место, где находится стартер, нельзя назвать доступным. Однако есть симптомы, которые в первую очередь заставляют задуматься о работоспособности электродвигателя. Прежде всего, это:

• Втягивающее реле стартера щелкает, а вращения якоря нет. При этом аккумулятор заведомо заряжен.
• Электромотор медленно крутит коленвал. Двигатель не заводится. Повышенный разряд АКБ.
• Вращение сопровождается посторонними звуками (скрип, скрежет, стук и т. д.).

При возникновении любой из этих неисправностей, необходим ремонт или замена стартера, но сначала его нужно снять.

Renault megane 2. снятие и установка стартера

Рено Меган 2 снятие и ремонт стартера 1.5dci что делать если клинет стартер

Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно. Накидные ключи на 17, 16, В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.

Вынимать щетки необходимо крайне осторожно, нечаянно отколов частички материала головки, можно обеспечить себя дополнительной заботой очистки корпуса, в который она провалилась. Видео снятия стартера на Рено Меган 2 Подготовка к снятию стартера Для того, чтобы снять стартер на Рено Меган, необходимо подготовить следующие инструменты и рабочее место: Нажал на кнопку, и, о чудо, машина завелась лучше новой, настолько быстро, что я ничего не понял, повторил раз пять и довольный пошел спать P

Теперь его можно разбирать и ремонтировать

Теперь его можно разбирать и ремонтировать.

Уважаемые друзья!

Перед заменой бендикса следует сделать попытку его реанимировать: Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его. Для этих целей выкручиваются 3 гайки: Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт.

Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности.

Если мотор начал крутить хорошо, то все выполнено на уровне. Объем багажника Рено Каптур Подлокотник Рено Каптур Подводим итоги Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва

В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде

Снятие меган и установка стартера Снятие и установка стартера 1 Отсоедините кабель массы от батареи.

Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска.

Где находится и как снять стартер на Рено Меган 2

Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. Где имеется, отсоедините и снимите кронштейн от задней части стартера.

На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода. Отверните гайку и отсоедините главный кабель от тягового реле стартера.

Отсоедините управляющий провод тягового реле от клеммы обратитесь к сопроводительной иллюстрации. Отверните и снимите три болта, крепящие стартер к картеру трансмиссии.

Затем снимите стартер обратитесь к иллюстрациям. Отверните винты крепления и гайку, затем снимите защитную крышку со стартера. Отсоедините разъем электропроводки от тягового реле стартера, затем отверните крепежную гайку и отсоедините главный подающий кабель от тягового реле.

Отверните крепежные гайки и болты, затем снимите кронштейн заднего крепления стартера. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека. Снимите установочный штифт, который установлен в отверстие под болт заднего крепления. Снимите правое переднее колесо и защитный щиток картера двигателя. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером.

Варианты поломки устройства

Составные части автостартера во время езды не подвержены нагрузкам. Однако, многие детали работают на износ в момент запуска ДВС. Выйти из строя может практически любой компонент. Опытные водители условна делят все «недуги» стартера на электрические и механические. Первые предполагают наличие дефектов при подаче электрического тока от АКБ. Вторая категория – повреждение отдельных элементов, которые расположены внутри корпуса.

Электрические неисправности связаны с низким зарядом аккумулятора или неплотным прилеганием контактных компонентов АКБ к стартеру. Устраняется с помощью визуального осмотра с последующей надёжной фиксацией высоковольтной проводки.

По механическим «болезням» всё сложнее. Насчитывается около десятка типовых неполадок, при этом почти все обладают схожей «симптоматикой» – стартер не крутит, двигатель не заводится, машина не едет. Определить проявившийся дефект стартера трудно – для идентификации неисправностей нужно обязательно разбирать электродвигатель и осматривать его составные части.

Перед тем, как описать кратко типовые неполадки, обратим внимание на факторы, которые могут повлиять на снижение ресурса данного типа оборудования:

• нарушение герметичности корпуса;
• негативные изменения в режиме работы мотора: затруднённый пуск может усилить износ отдельных частей;
• повреждения высоковольтной проводки, которые позволяют стартеру функционировать, но при этом нарушают его рабочий цикл;
• фабричный брак при изготовлении отдельных элементов;
• использование АКБ, которая несовместима с данным типом автомобилей.

Далее рассмотрим типовые неполадки и их маркеры.

Неисправность щёток

Самая распространённая беда. Щётки работают интенсивнее прочих частей автостартера. От постоянного контакта с коллекторными пластинами, которые крепятся к якорю, они стираются и перестают работать. Во время рабочего цикла щётки очень быстро двигаются по вертикали, такой режим работы ведёт к постепенному расшатыванию держателей; со временем они перестают фиксировать щётки в рабочем положении. Замена щёток стартера вместе с фиксаторами решает проблему.

Опознать изношенные щётки можно по следующим признакам:

• втягивающее релё щёлкает, но запуска стартера не происходит;
• когда стартер работает, то слышны нехарактерные звуки: хруст, треск, кряканье;
• явный запах гари во время пуска стартера.

Поломка якоря

Рабочий цикл электростартера завязан на вращении пускового якоря. Тот может отказать как в силу механических причин, так и электрических. Во-первых, стоит осмотреть высоковольтную проводку (она может отсоединиться или окислиться), чтобы исключить мелкие неисправности. Самая частая поломка – заедание подвижной части якоря. Когда якорь неподвижен, автомобилист не услышит даже щелчков реле.

Иные повреждения

Редко возникает такая ситуация: водитель поворачивает ключ, автомобиль заводится, шофёр возвращает ключ зажигания в исходное положение, которое подразумевает прекращение работы механизма. Однако при неисправности стартер не прекратит вращаться.

Неполадка крайне редкая, поэтому легко отыскать причины: порча пружины отключения зажигания; выход из строя, тягового реле (заело или слиплись контакты). Также есть неполадки, при которых агрегат функционирует, издаёт нехарактерные шумы. В этом случае рассматривают такие варианты, как:

• ослабление крепежа стартера;
• повреждение якорной шейки;
• износ зубьев приводной шестерни.

Также имеется ряд признаков, которые означают высокий текущий износ элементов и предвещают скорый выход из строя всего стартера. Займитесь профилактическими работами:

• если пусковое устройство стало функционировать только после второго или третьего поворота ключа зажигания;
• пусковой механизм проворачивается с трудом даже при полной зарядке АКБ;
• задержка при выходе из зацепления.

Бывает и так, что при изменении положения ключа зажигания стартер работает штатно, но коленвал не вращается, и двигатель «молчит». Требуется замена муфты свободного хода.

Для большинства отечественных автомобилей ресурс устройства заявлен на уровне 100 тысяч км пробега.

Однако, если игнорировать периодическое обслуживание устройства, то оно не отходит и 3/4 заявленного срока службы.

Где находится реле стартера ВАЗ 2110

Втягивающее реле встроено внутри основного корпуса вместе с самим стартером. Чтобы произвести демонтаж, требуется следовать следующему алгоритму:

1. Определить местоположение самого стартера. Он располагается левее, чуть ниже АКБ. Искать его требуется в непосредственной близости от КПП.
2. Отсоединить «минусовой» контакт от АКБ. Это поможет избежать неприятностей во время демонтажа (удар током).
3. Произвести демонтаж воздушного фильтра, чтобы освободить «проход» для дальнейших действий.
4. Отключить все провода, которые идут к реле.
5. Произвести демонтаж гайки, выполняющей роль крепежа для конца провода. Для этой процедуры нужен ключ на 13.
6. Отвинтить гайки, которые фокусируют сам стартер. Чтобы выкрутить их, надо использовать ключ на 15. Верхнюю можно открутить без ощутимых проблем, но чтобы извлечь нижнюю, потребуется приложить ощутимое усилие (она расположена в неудобном месте).
7. Полностью снять стартер.
8. Демонтировать гайку, которая фиксирует вывод реле, выполняющего втягивающие функции, произвести отключение проводки.
9. Отвинтить болты, фиксирующие реле (требуется использовать ключ на и снять его.

Сборка производится в обратном порядке.

Устройство стартера

Чтобы проводить ремонт стартера своими руками необходимо хотя бы на начальном уровне знать как он устроен и его принцип работы. В статье устройство стартера автомобиля вы сможете получить полную информацию про его устройству и принципу работы. А принцип действия его очень простой.

По сути это обыкновенный электродвигатель, который работает короткий промежуток времени.

Стартер не рассчитан на долгую работу, поэтому не стоит держать ключ зажигания во включённом положении более 10 – 20 сек.

Отличает его от электродвигателя наличия втягивающего реле, и бендикса благодаря которым и происходит схватывание стартера с маховиком и передачи ему вращения.

Если Вы хоть немного разбираетесь в вопросах ремонта и дома ремонтировали бытовую технику, то ремонт стартера своими руками обойдется Вам на много дешевле, чем в автосервисе.

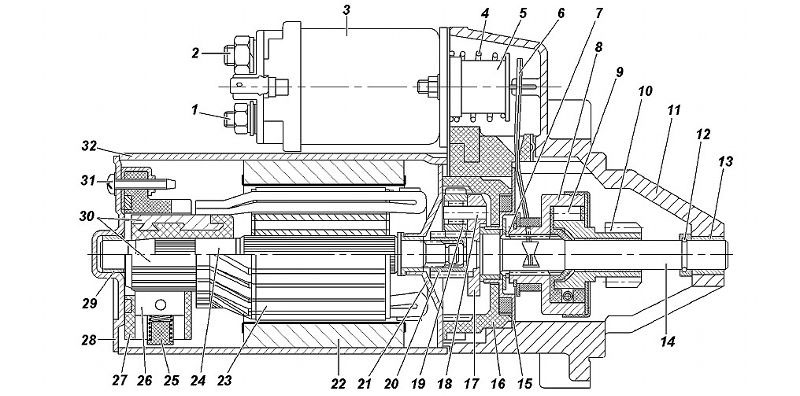

Устройство стартера УАЗ 6012.3708

Элементы стартера УАЗ 6012.3708

• 1, 2 — контактные болты;
• 3 — тяговое реле;
• 4 — возвратная пружина;
• 5 — якорь реле;
• 6 — рычаг привода;
• 7, 12 — стопорные кольца;
• 8 — ступица с наружным кольцом обгонной муфты;
• 9 — ролик обгонной мунты;
• 10 — шестерня с внушенним кольцом обгонной муфты;
• 11 -передняя крышка;
• 13, 29 — втулки;
• 14 — вал привода;
• 15 -опора вала привода;
• 16 — шестерня с внутренними зубьями;
• 17 — водило;
• 18 — ось планетарной шестерни;
• 19 — планетарная шестерня;
• 20 — ведущая (пентральная) шестерня;
• 21 — опора вала якоря;
• 22 — постоянный магнит;
• 23 — сердечник якоря;
• 24 — вал якоря;
• 25 — скоба;
• 26 — щетка;
• 27 — щеткодержатель;
• 28 — залняя крышка;
• 30 — коллектор;
• 31 — винт;
• 32 — корпус

Планетарный редуктор стартера состоит из вала с водилом, шестерни планетарной, шестерни с внутренним зацеплением сателлитов, игольчатых подшипников, опоры вала привода с вкладышем. Опора вала привода располагается на шине перед винтовыми шлицами вала. В водило запрессованы три оси сателлитов, на которые одеваются сателлиты с игольчатыми подшипниками. Водило с сателлитами и валом вставляется в шестерню с внутренним зацеплением со стороны шлицев вала привода. Редуктор установлен внутри крышки со стороны привода и расположен соосно между электродвигателем и механизмом привода стартера.

Как работает устройство

Стартерный механизм – стандартный компактный электродвигатель постоянного тока, который берёт энергию от штатного аккумулятора. Поворот ключа замыкает цепь, и на втягивающее реле идёт ток. Таким образом начинается вращение стартера.

Опишем назначение ключевых компонентов устройства.

1. Щётки стартерные: делаются обычно из графита. Два конца замыкаются на массу, третий – на высоковольтный провод от аккумулятора. Большинство стартеров отечественных автомобилей комплектуются двумя парами щёток. Каждая щетка помещается в фиксирующее устройство – щёткодержатель.
2. Втулки стартерные: по щёткам передаётся «плюсовой» ток, по втулкам – «минусовой» (для обмотки ротора).
3. Втягивающее реле: подаёт электропитание от замка зажигания к электромотору стартера. Состоит из нескольких контактов и перемычки, которая двигается во время рабочего цикла.
4. Бендикс с приводной шестернёй: это ролик, который передаёт крутящий момент на маховик. Когда ДВС запускается, обгонная муфта отсоединяет шестерню от маховика, тем самым прекращая рабочий цикл электромотора. Таким образом, бендикс не только непосредственно запускает силовой агрегат автомобиля, но также сохраняет ресурс стартера, своевременно прекращая его рабочий цикл.
5. Якорь: нужен для фиксации сердечника.

Все компоненты заключены внутри герметичного стального корпуса-цилиндра. Также внутри него размещены металлические обмотки, которые возбуждают электрическое поле.

Якорь стартера 6012.3708

Состоит из вала с напрессованными на него коллектором и пакетом стальных пластин, в пазы которого уложены секции обмотки якоря изготовленные из прямоугольного провода. Концы секций соединяются с коллектором с помощью пайки. Коллектор изготовлен из медных пластин и армирован пластмассой.

Крышки стартера

Крышка со стороны коллектора стальная штампованная, в ступицу крышки запрессован медно-графитовый вкладыш. В крышке имеются четыре отверстия, два отверстия диаметром 6.2 мм под стяжные шпильки и два отверстия диаметром 4.5 мм под винты крепления крышки и обоймы щеткодержателя. Крышка со стороны привода отлита из алюминиевого сплава, в нее запрессован бронзографитовый вкладыш. В крышке имеются два отверстия через которые стартер 6012.3708 крепится к двигателю.

Обойма щеткодержателя стартера

Состоит из щеткодержателя, шины соединительной и щеток. Шина соединительная медная, соединяет между собой щетки положительной полярности с выводом электродвигателя стартера. Щетки медно-графитовые двухслойные, имеют по одному щеточному проводу типа плетенки.

Привод стартера 6012.3708

Состоит из шестерни с вкладышем, рычага, обоймы с втулкой, крышки привода и кольца отводки со скобой. Рычаг привода выполнен из двух отдельных фигурных стальных пластин.

Тяговое реле стартера 6012.3708

Состоит из крышки реле, ярма с катушкой, якоря со скобой и плунжера. В крышке располагаются два болта: один болт M8, на который подается питание от аккумуляторной батареи, другой М6 соединен через вывод стартера со щетками положительной полярности. Крышка крепится к корпусу реле с помощью двух винтов М4.

Ярмо стартера выполнено в виде стакана, к нему приварен фланец. Внутри ярма имеется латунный каркас с размещенной в нем катушкой реле. Катушка реле имеет последовательную и параллельную обмотку из медного провода.

Порядок работы стартера 6012.3708

После поворота ключа в замке зажигания, обмотки реле стартера включаются в цепь питания и втягивают якорь реле, движение которого через рычаг передаете приводу стартера. Привод передвигается по винтовым шлицам вала водила стартера и шестерня входит в зацепление с венцом маховика.

В конце хода якоря реле, контактная пластина замыкает контактные болты реле, включая стартер в цепь питания от аккумуляторной батареи. Якорь стартера начинает вращаться и через шестерню привода передает крутящий момент от стартера на маховик двигателя.

После запуска двигателя и возвращения ключа в замке зажигания в исходное положение, цепь питания обмоток тягового реле размыкается. При этом, под действием возвратной пружины реле, якорь реле возвращается в исходное положение и размыкает контактные болты реле, отключая стартер от аккумуляторной батареи и выводя привод стартера из зацепления с венцом маховика. При запуске двигателя стартер должен работать без стуков и повышенного шума

Характеристики стартера 6012.3708

• — Номинальное напряжение, В : 12
• — Номинальная мощность с аккумуляторной батареей емкостью 66 Ач, не менее, кВт : 2.0
• — Пусковая мощность с аккумуляторной батареей емкостью 66 Ач, не менее, кВт : 1.2
• — Режим холостого хода при напряжении 12 В : потребляемый ток не более, А : 75 частота вращения приводного вала не менее, об/мин : 2600
• — Режим полного торможения : потребляемый ток не более, А : 650 тормозной момент, Нм (кгсм) : 19.6 (2.0) напряжение на клеммах реле не более, В : 4.5
• — Длина, мм : 258
• — Диаметр, мм : 80
• — Масса стартера, кг : 4.46
• — Устанавливается на автомобили Уаз Хантер, Уаз Патриот, Уаз Пикап, Уаз Карго

Ремонт щёточного узла

Щётки чаще всего ломаются в стартере. Из-за износа они не подлежат плановому обслуживанию – их меняют. Чтобы удалить старые детали, нужно отсоединить стальную стяжку внутри корпуса от фиксатора щёток. Далее требуется безопасное отключение проводки; после этого фиксатор будет доступен для визуального осмотра. Новые щётки продают вместе с держателями, поэтому снимать исправные части нет смысла. Щётки меняются при износе контактных элементов или медных пластин, механических повреждениях держателя. Особенно стартерные щётки уязвимы на отечественных переднеприводных ВАЗах начала 2000-х годов.

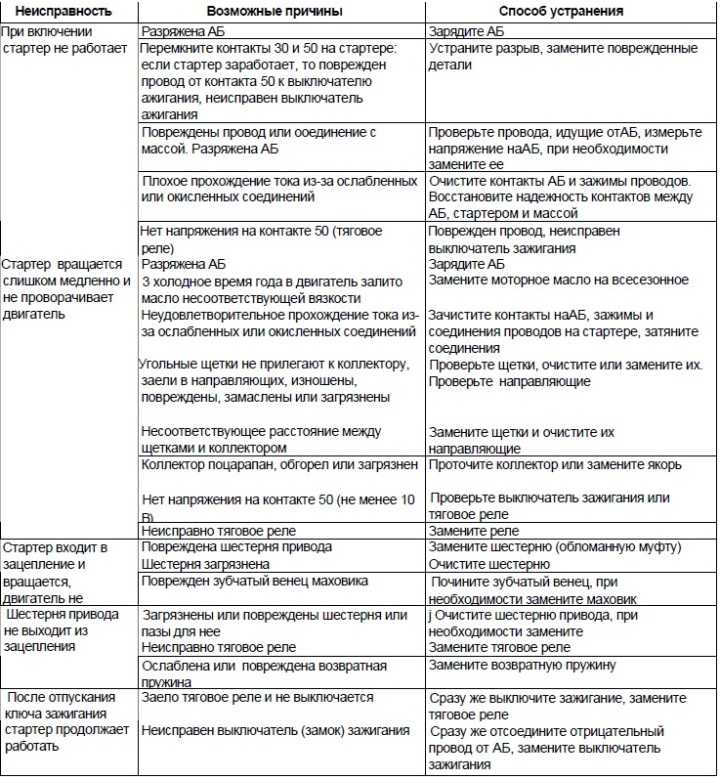

Неисправности узла

Наиболее распространённые поломки стартера подразделяются на несколько разновидностей. В их число входит:

1. Повреждение электросхемы. Признаком подобных неполадок является медленное вращение или полное отсутствие его у коленвала при пуске ДВС. Причинами для подобного явления может послужить разрядка аккумулятора, разрыв контактов устройства зажигания, ненадёжная фиксация, износ проводов, нарушение целостности проводки, подходящей к контактной группе реле. Если при пуске ДВС якорь не реагирует, а реле не срабатывает, то причина отказа с большой долей вероятности заключается в обрыве провода втягивающего реле. При отсутствии описанных «симптомов» требуется произвести демонтаж, выполнить проверку пластин на предмет замыкания, наличие следов «подгорания» в системе коллектора.
2. Износ стартерных щёток. На присутствие подобных неполадок может указывать затруднённый пуск автомобиля, но не всегда. Причина подобного явления может «скрываться» в поломке аккумулятора. Полный износ щёток приводит к «упиранию» пружины в щёткодержатель (контакт обеспечивается только за счёт её массы). Это можно легко проверить, если изменить положение стартера. Причиной для преждевременного износа служит перекос щёток при функционировании стартера.
3. Поломка тягового реле. На неё указывает отказ ДВС, так как завести мотор без исправного реле не получится. В число «симптомов» неисправности этого элемента стартера входит его быстрое вращение, даже после пуска ДВС, движение «вхолостую» (без соприкосновения с маховиком мотора, который не запускается), щелчок после проворачивания ключа в устройстве зажигания. Его может не быть, если в катушке произошёл обрыв, заклинило якорь или нет питания по каким-либо причинам.
4. Отсутствие вращения стартера при наличии характерного «жужжания». Такое явление указывает на возникновение замыкания в электрической цепи, при котором питание подаётся на щётки электродвигателя. При этом она находится в рабочем состоянии. В такой ситуации часто не срабатывает удерживающая катушка и не осуществляется перемещение бендикса. Его шестерня не может зацепиться за зубчатое колесо маховика, а электромотор работает в холостом режиме. Причина может заключаться в том, что усилие втягивающего элемента «поступает» на бендикс посредством рычага, изготовленного из пластмассы (имеет форму ухвата). Если сопротивление перемещения бендикса имеет высокий показатель, то происходит поломка пластиковых элементов. В результате он не переводится в рабочее положение и стартер вращается, но крутящий момент на маховик не передаёт. Ещё одной причиной выхода из строя плас может послужить сильный износ зубьев, которые располагаются на валу ротора электродвигателя. Не стоит забывать, что полное разрушение упомянутых зубьев тоже может стать причиной поломки. Подобная разновидность неисправности имеет отношение к поломке мотора и не связана с функционированием привода. О присутствии такой поломки свидетельствует срабатывание всех механизмов стартера, то есть вращение электромотора, переход бендикса в рабочее положение. Его можно зафиксировать, если провернуть ключ в замке зажигания.

К основным неисправностям узла относится: появление окисла на проводах и клеммах, выход из строя тягового реле и тяговой обмотки, износ щёток, поломка якоря

Перечисленные неисправности могут вызвать более серьёзные проблемы, если вовремя их не устранить. Игнорирование неполадок с большой долей вероятности приведёт к выходу автомобиля из строя в самый неподходящий момент. Лучшее решение — это обратиться на специализированную станцию технического обслуживания при появлении первых признаков перечисленных неполадок.

Ремонт ручного стартера своими руками

Вот операции, которые можно сделать самому:

• заменить щетки;
• почистить рабочую зону коллектора от грязи и ржавчины “наждачкой”;
• смазать вал якоря и планетарный редуктор;
• убрать продукты износа со всех частей узла.

Проводить ремонт стартера самому, если не уверены в своих навыках и силах, затруднительно. В этом случае лучше заменить узел целиком или обратиться за помощью в автосервис.

Многие водители, в процессе эксплуатации ТП сталкиваются с тем, что стартер при запуске начинает издавать странные звуки или вращать маховик медленнее, чем обычно (при этом очень быстро разряжается аккумулятор). Это верные признаки того, что пора ремонтировать или менять стартер. В данной статье мы рассмотрим подробный процесс разборки и ремонта стартера своими руками. Для начала немного теории. Стартер – это электродвигатель постоянного тока с четырьмя полюсами и четырьмя щетками, привод которого соединен с зубчатым венцом маховика. Включается стартер электромагнитным тяговым реле. Крепится к картеру сцепления и защищен от нагретой трубы выпускной системы специальным щитком.

Данная инструкция по сути универсальна и подойдет для большинства автомобилей.

Шаг первый: извлечение стартера Для начала нужно снять теплозащитный щиток. С помощью ключа отворачиваем болт нижнего крепления щитка, снимаем шланг с воздухозаборника и отворачиваем две гайки верхнего крепления щитка. Снимаем щиток. Затем снимаем сам стартер. Для этого отвинчиваем два болта верхнего крепления стартера к картеру, затем нижний болт. Сдвигаем стартер немного вперед и отсоединяем колодку от тягового реле (для удобства перед этим можно снять шланг системы охлаждения). Отворачиваем гайку, которая крепит провода от тягового реле к аккумулятору, и вынимаем стартер движением вверх.

Шаг второй: выяснение причин поломки и их устранение

1. Проверка и замена реле Подаем на извлеченный стартер рабочее напряжение. Для этого даем +12В на вывод реле, а минус подаем на корпус, при этом омметр подсоединятся к контактным болтам. Если реле исправно, то обгонная муфта выдвинется в окно, расположенное на передней крышке, а болты замкнутся (смотреть показания омметра). Если этого не произошло, реле нужно заменить. Отворачиваем отверткой три винта и снимаем реле. Далее из корпуса реле извлекаем шток с пружиной и устанавливаем новое реле в обратной последовательности. 2. Проверка и замена щеток Снимаем со стартера крышку, отвинтив отверткой два винта. Для извлечения щеток нужно отсоединить винт, крепящий контактные провода и отжать пружину, после чего извлекаем щетку. Высота щетки должна быть не менее 12 мм – если щетки изношены, их следует заменить. 3. Проверка обмоток стартера Подсоединяем омметр к выводам обмоток (по очереди) и проверяем на замыкание между витками и на корпус. 4. Проверка коллектора и обмоток Снимаем стопорное кольцо. Снимаем шайбу с оси. Отворачиваем ключом два стяжных болта. Разъединяем корпус стартера и достаем из него трубки изоляции стяжных болтов. Проверяем внешнее состояние обмоток и коллектора. Обмотки не должны носить следов обугливания и пробоя. Незначительные следы на коллекторе допустимы, при этом его следует зачистить его пластины мелкой наждачкой, но лучше заменить на новый. 5. Проверка обмотки якоря С помощью омметра ищем короткое замыкание на обмотках якоря и если находим, то заменяем его. 6. Проверка шестерни и обгонной муфты Снимаем с оси якоря шайбу, расшплинтовываем ось рычага и выбиваем ее с помощью бородка, вынимаем якорь вместе с приводом. Снимаем рычаг привода муфты. Пробуем вращать шестерню – она должна легко вращаться в одну сторону и стопориться в другую. На ней не должно быть зазубрин и сколов. Если неисправна муфта или шестерня, менять их нужно вместе. Для этого нужно снять стопорное кольцо и извлечь муфту вместе с шестерней и заменить на новые. 7. Сборка стартера Перед сборкой стартера следует удалить из корпуса и щеткодержателя всю пыль, а все пластмассовые поверхности покрыть специальной смазкой (например, Литол). Подшипники, втулки ротора, ступицу муфты, шлицы вала якоря следует смазать моторным маслом. После этого производим сборку стартера в обратном разборке порядке.

Готово. Мы своими усилиями в домашних условиях разобрали, починили и собрали стартер!
