Текст и фото: И.Н. Скрыдлов, Люберцы (aka Aktuator)
В настоящее время, подавляющее большинство автомобилей используют кузов автомобиля (а/м) в качестве общего провода для большинства потребителей электроэнергии. Кузов поэтому называется массой (mass, foreground, ground) автомобиля. В случае если какое либо из соединений с массой становится ненадежным, начинаются чудеса. Простейший тому пример – перемигивание всех ламп в заднем фонаре. Включаем указатель поворота, а он начинает перемигиваться со стоп‐сигналом или светом заднего хода. При этом на нужном потребителе напряжение в два‐три раза отличается от необходимых 12–14 вольт, а на ненужном (не включенном) наоборот появляется вполне достаточное напряжение для его работы. Это с лампочками. А если такое начнется в Электронной Системе Управления Двигателя (ЭСУД)? Тогда двигатель может начать самопроизвольно менять режим своей работы – от набора больших оборотов до заглохания.
Попробую описать места, в которых наиболее вероятна потеря надежного соединения с массой, и глюки, появляющиеся при этом. Прошу заранее простить меня за порой странные и непривычные названия узлов и деталей а/м, но поскольку я работаю на гарантийной ВАЗовской станции, то положение обязывает.

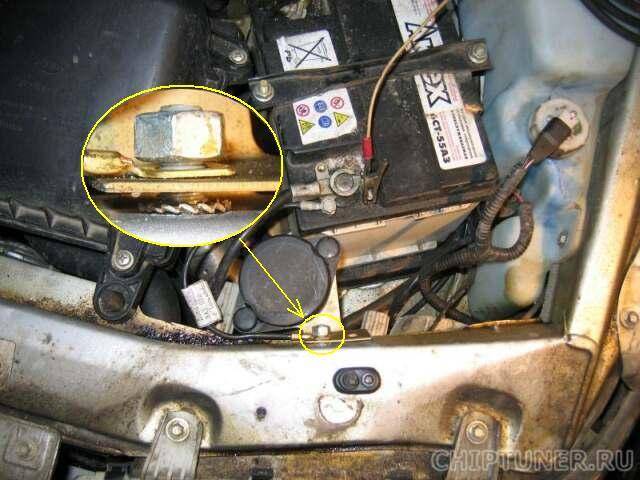

Начну, пожалуй, с Аккумуляторной Батареи (АКБ). В современных а/м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. В первую очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную.
Тонкий провод, соединяющий минус АКБ и кузов автомобиля – главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Проверять следует затяжку как болта М6 непосредственно на клемме АКБ, так и гайки М8 на кузове. Место расположения на кузове зависит от марки а/м.
Точки заземления ЭСУД

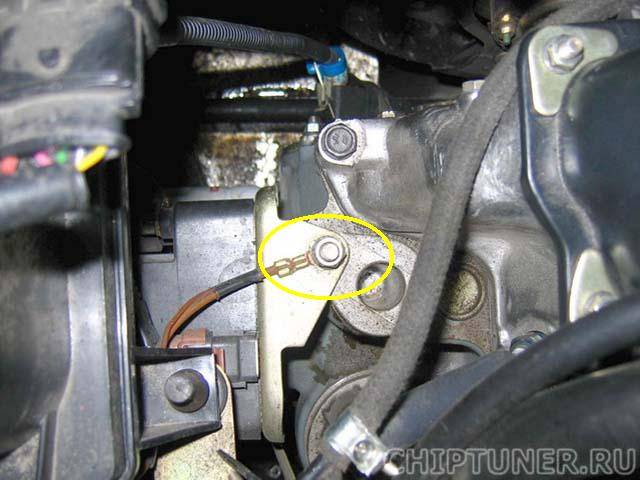

Семейство 2108–9 и 13–15 1,5L масса ЭСУД берется с двигателя, с двух болтов М6, крепящих заглушку с правой стороны головки блока. У карбюраторных а/м там крепился распределитель зажигания. Семейство а/м 2113–15 1,5 и 1,6L с контроллерами нового поколения Бош 7.9.7 или Январь 7.2, соединение ЭСУД с массой находится на приварной шпильке, крепящей металлический каркас центральной консоли панели приборов, к тоннелю пола, через металлическую планку с двумя боковыми ушками слева и справа (Внутри центральной консоли, примерно под пепельницей). К сожалению, как показала практика, под планкой отсутствует корончатая шайба. Из‐за этого, учитывая то, что сама шпилька прокрашена в процессе изготовления а/м, и практически не затянута соответствующей гайкой, со временем появляется дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ и ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ. (См. выше).

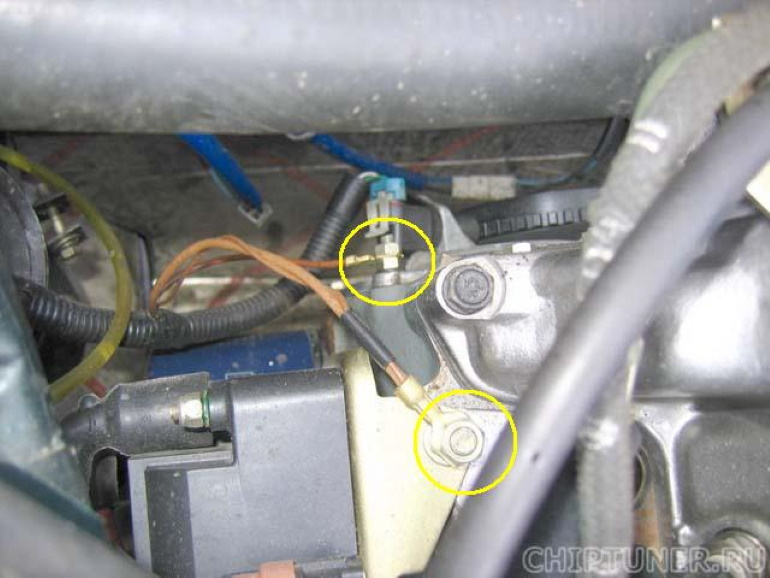

Семейство 2110‐12, 1,5L. Масса ЭСУД берется с двух болтов М6, расположенных на левой стороне головки блока. Семейство 21114, 21124 1,6L, с контроллерами нового поколения Бош 7.9.7 или Январь 7.2. В головке уже один болт М6. С него берется масса только на все четыре катушки зажигания, а масса на ЭСУД берется в салоне, с приварной шпильки на кронштейне крепления ЭСУД, за левым экраном центральной консоли. В свою очередь на кронштейн масса подается через шпильку, приваренную к моторному щиту посредине. Гайка на этой шпильке, как правило, не затянута. При недостаточном контакте в этих соединениях возможен дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ, ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в
Датчик ABS
Его проверяют по двум параметрам: напряжению и сопротивлению.
Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.
С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.
Как проверить массу мультиметром
Отключаем отрицательную клемму АКБ
Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой
Сопротивление самих щупов составляет 2.1 Ома.
Теперь подключаем один щуп к двигателю. Хоть сюда
А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову
Смотрим показания мультиметра. И что же мы видим? А видим мы обычно всё те же 2.1 Ома
Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?
Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.
Если мы подключим к концам этого провода щупы вольтметра, то мы увидим нулевое напряжение. Ведь откуда на цельном куске провода возьмется разность потенциалов? Верно? Верно.
А теперь давайте подключим наш вольтметр к этому проводу массы на автомобиле. То есть, как и при замере сопротивления, один щуп к двигателю, а второй к кузову. Они же соединены этим куском провода. Верно? Верно.
Переводим мультиметр в режим измерения постоянного напряжения до 2 Вольт. Запускаем двигатель и смотрим на дисплей прибора.
Опа. А у нас присутствует напряжение!
Как такое может быть — мы подключены к концам одного провода, а у нас напряжение.
Вот я блеснул художественным творчеством и нарисовал картину происходящего
Красным — провод массы, а синим — вольтметр
Эти значения на дисплее мультиметра — ничто иное, как падение напряжения на нашем проводе массы! Несмотря на то, что он выглядит отлично и имеет минимальное сопротивление, на нем всё же падает напряжение. Причем, чем больше будет ток потребителей в цепи, тем больше будет падение напряжения на этом проводе, которое может достигнуть и нескольких вольт!
Вот такая ситуация. И масса двигатель — кузов не такая уж и хорошая, как показалось сразу и проблемы от неё неизбежны.
Как выйти из такой ситуации победителем?
Во-первых, необходимо периодически обслуживать этот участок цепи.
Открутить массу на кузове
Проделать то же самое с массой на двигателе
Но это помогает не всегда. Дело в том, что в этой цепи есть ещё слабые места — обжимки.
Обжим наконечников, обжим на клемме АКБ
Всё это со временем окисляется и не может полноценно выполнять свою функцию.
Необходимо либо переобжимать эти соединения, либо лучше эти провода иногда менять.
Вот видео на тему масса двигатель — кузов

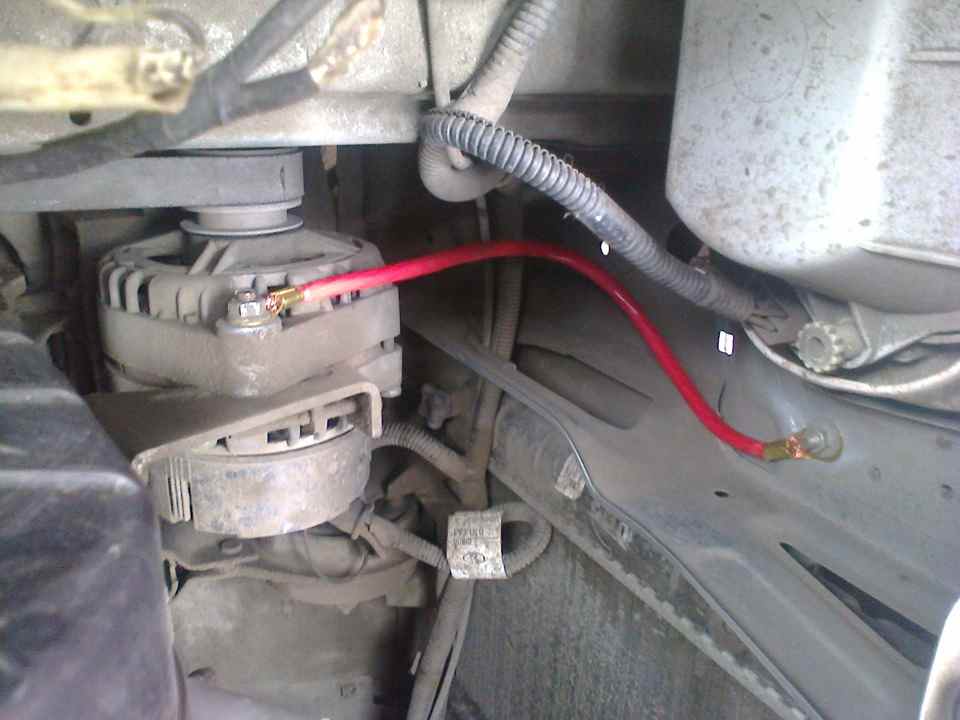

Ну а в идеале можно проложить дополнительные провода массы: Генератор — кузов
Всем Доброго времени суток Друзья и просто Гости! Может тема не новая но всё равно, рано или поздно все мы сталкиваемся с этой проблемой. Всё долго размышлял если смысл установки дополнительной массы? Немного напомню с чего всё это началось и почему меня заставило задуматься об установки дополнительной массы на кузов автомобиля
Устранение неполадок
Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.
Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.
Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.
Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.
В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.
В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.
Где находится «масса» двигателя на ВАЗ 1) Масса аккумулятора.
«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя)
На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

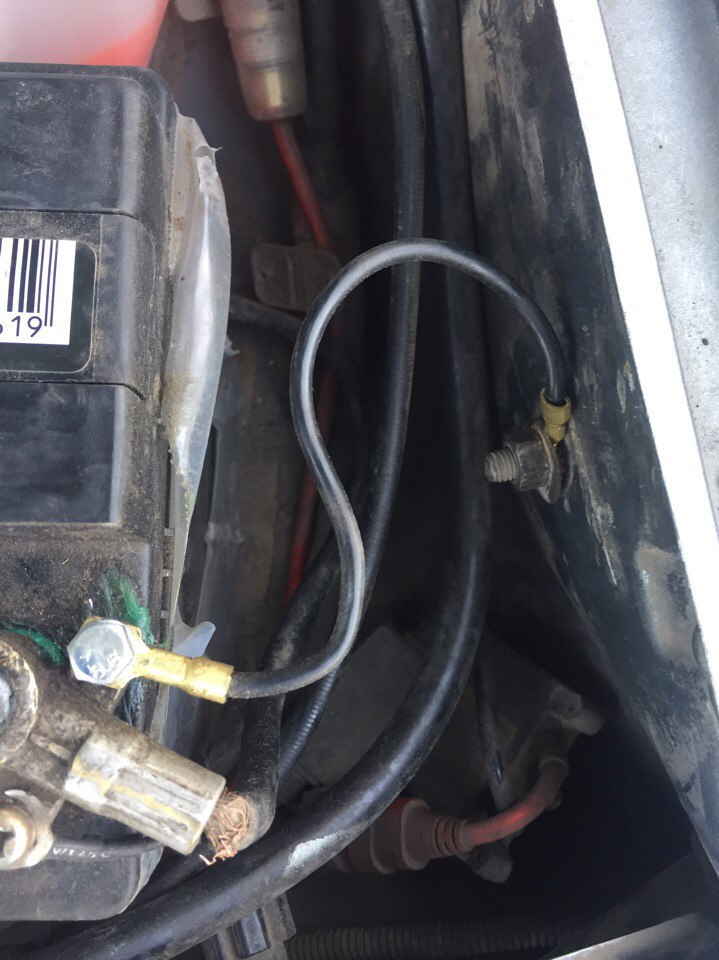

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

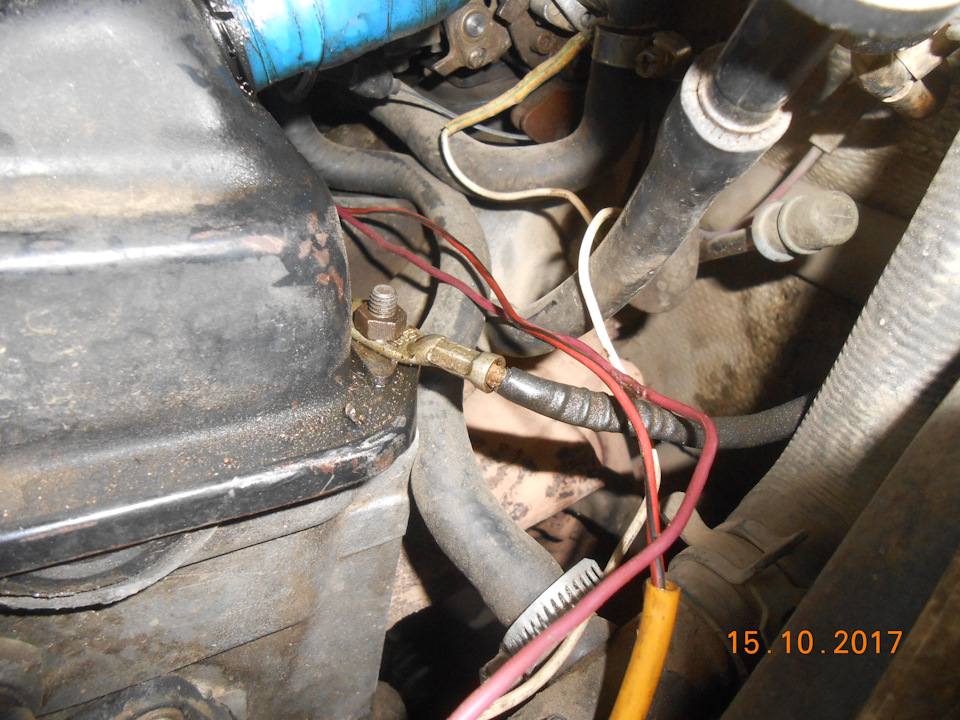

2) Масса ЭСУД
У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.
У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.
3) Масса торпеды (панели приборов)
В данном месте в связке находятся соединения торпедного жгута, схемы блока монтажного реле и предохранителей, заднего жгута. Данное соединение находится под креплением рулевого вала. Если данное соединение ненадёжно, то возможны отклонения показания панели приборов при включении потребителей энергии ( фары, поворотники и др.)
4) Масса электродвигателя отопителя
Данное соединения массы находится под панелью приборов на левой стороне корпуса отопителя.
В заключении стоит отметить, что абсолютно все шпильки заводского производства никак не обрабатываются помимо краски, поэтому со временем появляется коррозия, окисления, и начинаются просадки в напряжении.
ДОПОЛНИТЕЛЬНЫЕ МАССОВЫЕ ПРОВОДА
Шпильки крепления общих проводов часто окрашиваются вместе с кузовом, и поэтому контакт на них не всегда надежный. К тому же их на заводе крепятся через гайку – сначала на шпильку наворачивается гайка, затем устанавливается минус, и только затем еще одной гайкой провода притягиваются к массе. Нижнюю гайку часто плохо затягивают, поэтому и возникают проблемы с электрикой.
Еще нередко массовые шпильки ржавеют,и целостность контакта нарушается.
Корончатая гайка- хороший вариант для соединения.
Если масса двигателя с кузовом плохая то возникают проблемы:
- Может слабо заряжаться аккумулятор;
- Стартер плохо крутит при запуске двигателя, а может и вовсе не крутить,только будет щелкать втягивающее реле;
- На полном потреблении мощности (включенные фары дальнего света, работающий моторчик печки и т. д.) может не хватать зарядки генератора.

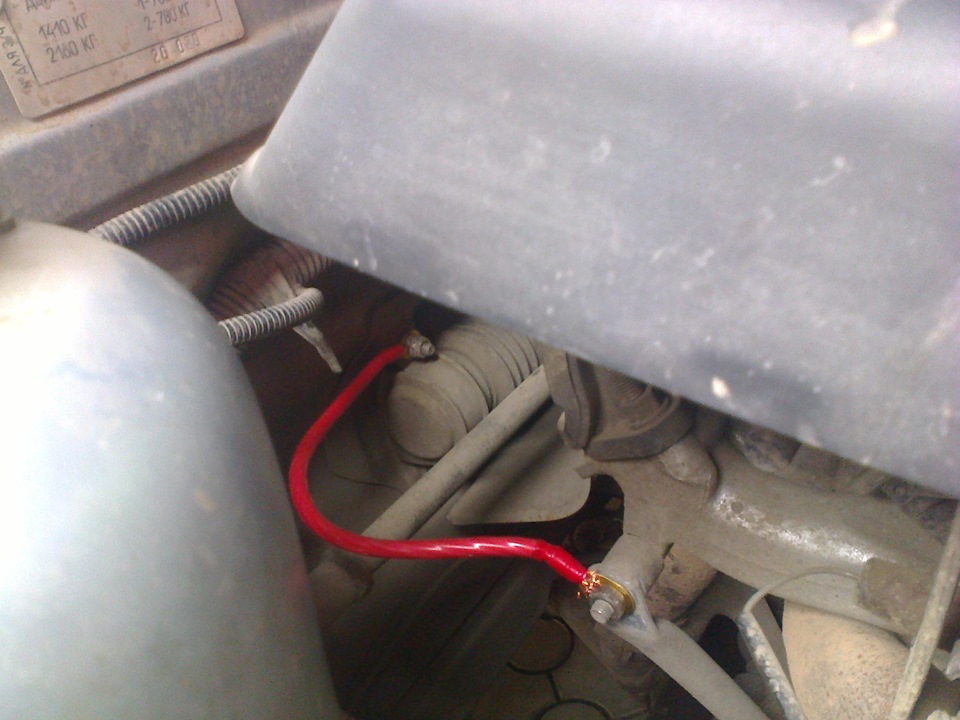

Когда появляются симптомы плохой массы двигателя, выход из неприятного положения есть – в таком случае поможет дополнительная масса на двигатель.Установить дополнительный провод можно в разных вариантах, самое главное, чтобы он связывал надежно кузов автомобиля с силовым агрегатом. Например, один конец провода можно закрепить к шпильке верхней опоры амортизатора, а второй – к шпильке впускного коллектора ДВС
Важно, чтобы провод был большого сечения, желательно не меньше, чем у самой основной массы
Дополнительный провод- это необходимость на б/у автомобиляхПлохая масса является причиной неустойчивой работы двигателя. К примеру, слабая масса с ЭБУ влияет на стабильность работы мотора на холостых оборотах. Происходит потеря напряжения в цепи, а при включении электрического вентилятора охлаждения двигателя холостые обороты заметно падают, порой вплоть до остановки ДВС.
Поэтому контакт необходимо наладить и установить надежную массу. Решается проблема наВАЗ 2113-15 нового поколения также установкой дополнительного толстого массового провода (порядка 2,5 мм²) – он тянется от минусовой клеммы аккумулятора до металлического основания центральной консоли в салоне автомобиляНенадежный контакт общего провода панели приборов может влиять на показания датчиков, установленных на комбинации.
В частности, при включении габаритов могут отклоняться стрелки указателей уровня топлива и температуры охлаждающей жидкости. Еще бывает, что тускло освещается комбинация приборов. За самим приборным щитком есть штатный болт крепления массы, возможно, крепление ослабло. Нужно снять щиток и подтянуть болт.
Установка дополнительного провода от «минуса» прикуривателя к металлическому остову центральной консоли порой также решает проблему, и приборы начинают показывать правильно.
Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса».
А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое.
Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.
Расположение массы двигателя
Месторасположение массы двигателя
Для того, чтобы эксплуатировать автомобиль и производить ему ремонтные операции необходимо знать, где расположена масса. Так, почти все приборы и узлы ВАЗ-2114 требуют электрического питания, а самые мощные потребители – это стартер и двигатель.
Мало кто знает, где на двигателе располагается масса, поскольку для проведения ремонтных операций достаточно снять «клемму-минус» с аккумуляторной батареи. Но, при полном демонтаже, а после установки мотора, необходимо знать, куда закрепить питание.
Месторасположение массы на кузове
Но, минусовая ветка представляет собой 2 провода: толстый и тонкий . Так вот, именно толстый провод уходит на массу кузова, а тонкий на замыкание цепи двигателя. Конечно, не все автомобилисты знают, куда он уходит.
Месторасположение массы двигателя ВАЗ-2114
Масса на приборной панели
Именно она подает питание на двигатель, через монтажный блок. Вследствие этого, многие датчики, работают вне зависимости от того, есть ли масса на самом силовом агрегате.
Месторасположение массы под приборной панелью
Возможные неполадки
Единственной неполадкой в данном случае будет отсутствие или плохая масса. Показателем данной проблемы станет стабильная работа генератора и полный заряд АКБ, но масса на двигателе будет отсутствовать. Панель приборов может начать завышать температуру, при включении источников потребления. Если при включении печки или фар на панели приборов резко начинает расти температура, то следует искать «плохую массу».
Для устранения неполадок, необходимо открутить провод подачи питания (массу) от двигателя, и прочистить контакты. Также, стоит осмотреть и сам провод на наличие обрывов и пробоев. Перед непосредственным монтажом, чтобы улучшить качество соединения и отложить коррозионный срок, необходимо места контактов смазать медной пастой.
| Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса».А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое. Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т.д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы. Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). |
В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.
Где находится «масса» двигателя на ВАЗ 1) Масса аккумулятора.
«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя)
На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.
Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.
2) Масса ЭСУД
У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.
У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.
Расположение проводов массы ВАЗ 2114
Провода массы важный элемент системы электрооборудования автомобиля ВАЗ 2114. Они отвечают за правильное и стабильное соединение металлических частей автомобиля с землей и участвуют в создании электродной цепи. Расположение проводов массы на ВАЗ 2114 произведено с учетом безопасности и эффективности работы системы.
Основной провод массы на ВАЗ 2114 расположен вблизи двигателя. Он соединяет двигатель и кузов автомобиля, обеспечивая электрическую связь с землей
Для обеспечения качественной связи, важно не только правильно установить и закрепить провод массы, но и поддерживать его в должном состоянии
Также, на ВАЗ 2114 присутствуют дополнительные провода массы, которые соединяют отдельные элементы электрооборудования с кузовом или двигателем. Например, провода массы могут быть установлены на предохранители, фары, зажигание и т. д. Каждый провод массы должен быть надежно закреплен и обеспечивать электропроводность на всем своем пути.
Рекомендации по проведению работ с проводами массы на ВАЗ 2114:
Внимательно осмотрите провода. Проверьте их на наличие повреждений, трещин, коррозии и окисления. При обнаружении проблемных участков необходимо их заменить. Правильно соедините провода. Провод массы должен быть плотно и без люфтов соединен с соответствующими элементами. Используйте качественный крепеж, чтобы убедиться, что проводы не будут расшатываться во время эксплуатации. Обеспечьте надежность контакта. Перед установкой проводов удалите с поверхностей контакта окислы и грязь. Рекомендуется использовать специальные средства для очистки контактов.
Правильное расположение и исправная работа проводов массы на ВАЗ 2114 играют важную роль в обеспечении стабильности работы электрооборудования автомобиля. Регулярно проверяйте состояние проводов и при необходимости обращайтесь к специалистам для профессионального устранения проблем.
Как улучшить массу ЭСУД ВАЗ
| Если Вы заметили, что плавают обороты двигателя при включении вентилятора радиатора, возможная причина — недостаточно надежный контакт массы ЭСУД с массой автомобиля. Эта известная проблема ВАЗ 2110 и ВАЗ 2113-2115 «нового» образца, в которых управление вентилятором идет по массовому проводу. Выясняем, как доработать массу автомобиля. |
Испытания проводились на ВАЗ 21114, 2005 г.в., с пробегом 7500км., 8кл, 1,6л.Проблема: Когда двигатель автомобиля прогрет, и положение ДПДЗ 1-2%%, то на холостых оборотах появляется ощутимый (100-200 оборотов) дрейф оборотов, когда включается электровентилятор системы охлаждения. В этот момент происходит изменение напряжения на выходе ДПДЗ от 0,41 (когда вентилятор выкл.) до 0,57В (когда вентилятор вкл.).Решение проблемы: Проложили дополнительную массу толстым проводом в двойной изоляции (сечением 2,5кв.мм.) от минусовой клеммы аккумулятора до металлического каркаса центральной консоли панели приборов. Клеммы на обоих концах дополнительного провода обжаты и пропаяны. На металлическом каркасе наш провод закреплен на шпильку крепления проводов массы ЭСУД, вместе с другими проводами массы. Так же были пропаяны клеммы на штатном проводе «масса», который установлен между минусом аккумулятора и кузовом автомобиля.В результате: Напряжение на выходе ДПДЗ при включении вентилятора стало меняться в пределах 0,39-0,46В.Результат можно улучшить, если разграничить массы ЭСУД. После такой доработки показания станут 0,37-0,39В.Сопутствующие измерения: Напряжение на зеленом, массовом проводе ДПДЗ до и после перекоммутации практически не меняется (было 0,056-0,215В, стало 0,03-0,03В). Также, по мере улучшения контакта контроллера ЭСУД с массой автомобиля, отмечена тенденция снижения напряжения на выходе ДПДЗ при закрытой дроссельной заслонке.В семействе ВАЗ 2108-2115 «старого» типа, управление вентилятором может осуществляться коммутацией +12V, поэтому такой вариант доработки к ним не относится.Кстати, если глючит электрика, тогда причиной может быть плохой контакт «массы».
Практически любая модель автомобиля создается по такому принципу, что ее кузову отводится роль единого источника использования электричества. Иными словами, он является базовым проводником с минусовым зарядом, к которому подключаются все электроприборы. Таким образом, крепление массы Самары и других моделей авто отводится именно на кузов.Поняв данный принцип значительно проще вычислить причины многих неполадок, связанных с электропитанием автомобиля. Например, довольно часто случается поломка Самара, выражающаяся в перемигивании фар. Однако плохое соединение массы ВАЗ 2115 способно вызвать намного более серьезные поломки, прежде всего связанные с работой двигателя и электронной системой управления. В данной статье будут указаны самые слабые места автомобилей ВАЗ в контексте работы с «массой».
