Схема электропроводки Форд Фокус: сам себе автоэлектрик
Блок Фокуса с обозначением компонентовНазначение деталей блока

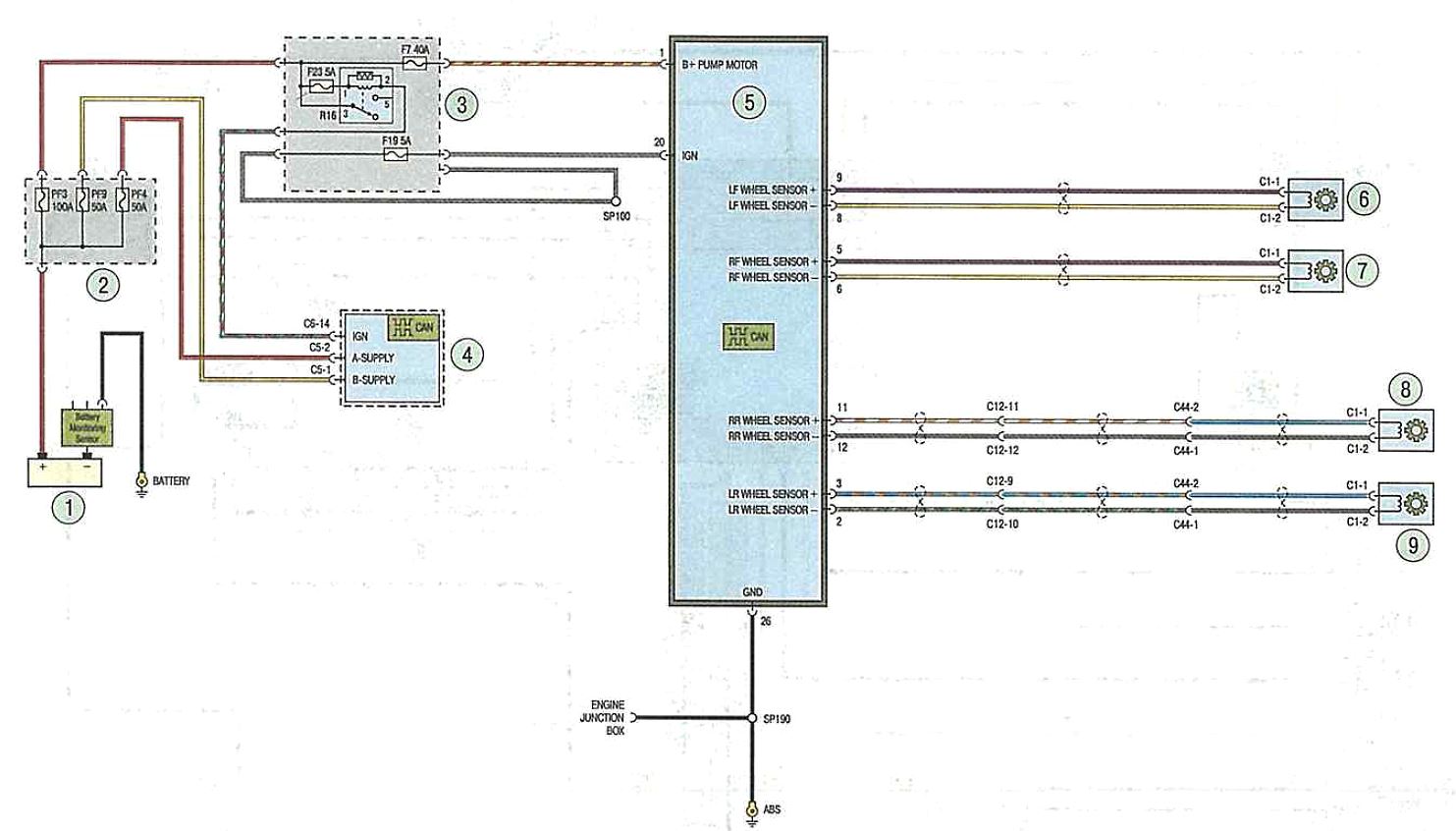

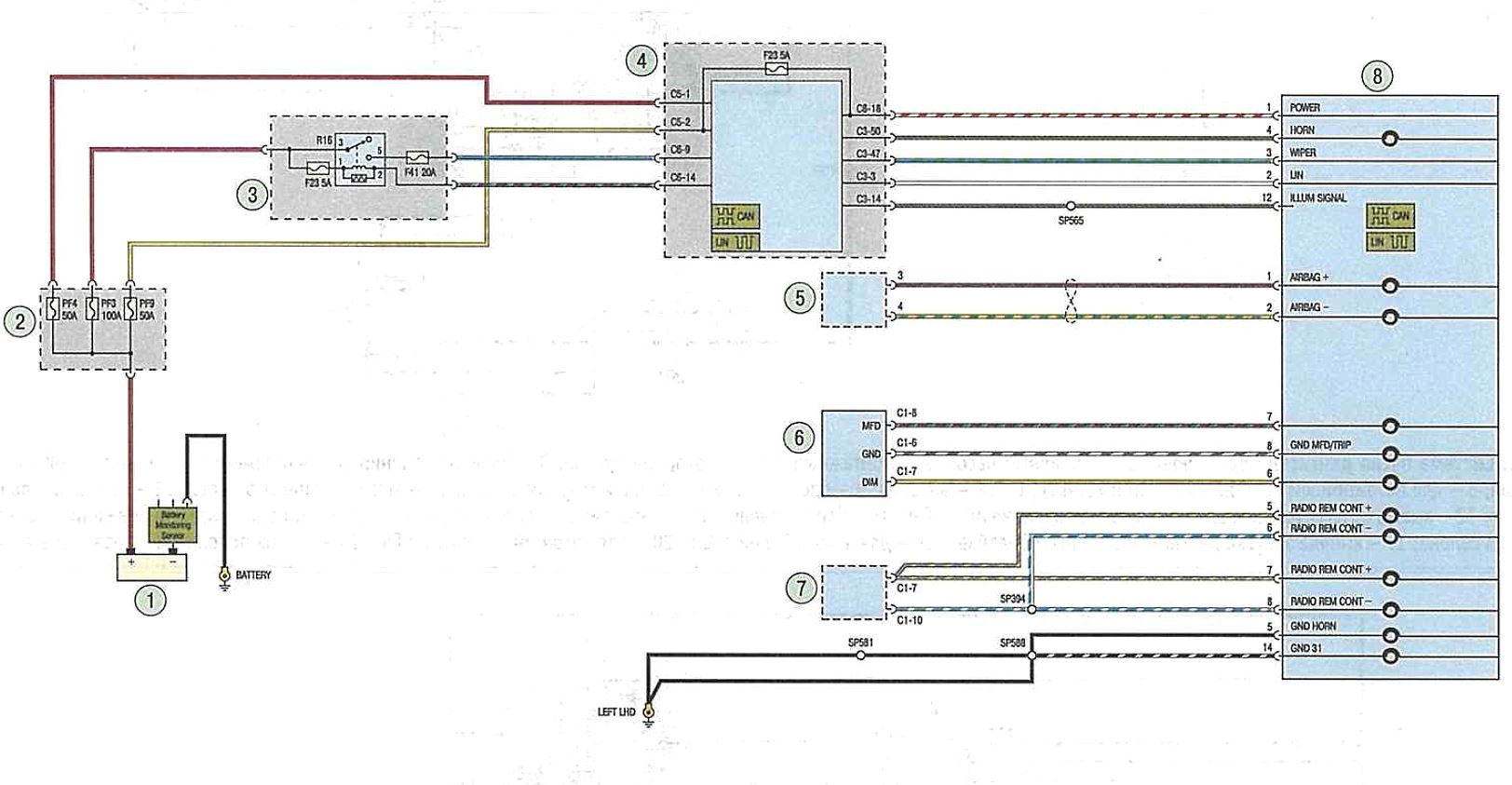

Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов.
Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство.
Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам. Ниже вы сможете найти схемы и обозначения основных узлов.
Электросхема блока с релеОбозначение реле
Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.
Система зажигания Форд Фокус 1,2 3, 4
Также следует выделить ЭСУД — электронную систему управления мотором.
Система управления двигателем и обозначение основных узлов и элементов
Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае нужно.
Схема подключения генератора и обозначение элементов
Меры профилактики
Что необходимо знать об электросети:
- Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети.
- Подключение и отключение АКБ возможно только при отключенном зажигании.
- Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом.
- При замене предохранителей следует использовать только детали, предусмотренные производителем авто. Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.
- Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.
- Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи.
- При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт. Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы.
- Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока управления. Если ЭБУ и генератор выйдут из строя, это приведет к большим финансовым потерям.
- При включенном моторе трогать проводку системы зажигания ни в коем случае нельзя.
- Время от времени производите очистку аккумуляторных клемм и выводов.
Подробная инструкция касательно подключения системы круиз-контроля к бортовой сети представлена на видео ниже (автор ролика — lipan48).
3. Снимите левое переднее колесо.
4. Снимите левый подкрылок.
5. Снимите передний бампер.
6. Выверните 4 винта крепления крышки короба блока управления двигателем Форд Фокус 3.
-
Как снять приборную панель форд мондео 3
-
Свап на форд транзит
-
Как пользоваться акпп на форд куга 2
-
Форд эксплорер предохранители где находятся
- Медленно падают обороты двигателя на форд фокус 2
Замена БП в салоне
Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.
Как произвести его замену, читайте далее:
- Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
- Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
- На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
- Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
- Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
- На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
- Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.
Загрузка …
Распространенные неисправности электронных модулей Форд
Согласно статистике, многие автовладельцы Ford рано или поздно сталкиваются с неправильно работой ЭБУ своего железного коня. Зачастую проблемы возникают в системе зажигания – диагностика выявляет отсутствие искры в цилиндрах, что в свою очередь приводит к возникновению ошибок в центральном управляющем компьютере.
Не доходят управляющие команды от ЭБУ к форсункам.
Пониженное напряжение или отсутствие управления дроссельной заслонкой (P1122 – P1126).
Нестабильная работа двигателя, проваливаются обороты при условии рабочей электротехнической части.
В моделях Ford, где стоит совмещенный ECU (один электронный блок управляет и двигателем, и коробкой передач) могут возникать ошибки неисправности соленоида (P0750, -53, -58, -63, — 68, -73) или электромагнитного клапана.
Двигатель не реагирует на команду зажигания, ЭБУ двигателя не прозванивается.
Положение предохранителя прикуривателя Форд Фокус 3
Остановит ли форд продажи автомобилей в россии: анализ
Задумка производителей Форд Фокус 3 была этакая универсальная машина мира. Выпуская новую модель, Фокус бросал вызов гольф классу, и нужно признать у них это получилось. Первый Фокус появился в России в конце 90 х годов, и спустя одиннадцать лет, он стал самой продаваемой иномаркой в нашей стране.
Производят Форд в городе Всеволожске, и производят их в огромном количестве. Фокус 3 — это первый Фокус из трех, который производится одинаково в разных странах без каких-либо изменений. Как мы знаем, и первый Фокус, и второй отличается от того, что продают в России и в Америке. Это были разные автомобили, они отличались внешне, и отличия были в комплектациях. Только Фокус 3 везде абсолютно одинаковый, что внешне, что внутренне. Комплектовался третий фокус различными моторами. Базовый двигатель был 1.6 мощностью 105 лошадиных сил. Был и еще один мотор объемом 1.6, но его мощность уже была 125 лошадиных сил. Третий двигатель был двухлитровый атмосферный ста пятидесяти сильный мотор. И на рейтинговой версии был новый двигатель 1.5 EcoBoost мощностью 150 лошадиных сил. К сожалению, проблемы стука холодного двигателя 1.6 на Форд Фокус 2 перешли по наследству и третьему Фокусу. Коробок передач было две — это механическая 5-ступенчатая и роботизированная 6-ступенчатая трансмиссия.
Замена предохранителя прикуривателя Форд Фокус 3
Прикуриватель в автомобиле является не отменной вещью. В современных машинах их устанавливают по два, а то и больше, так как прикуриватель давно уже перестали использовать по прямому назначению. Сейчас прикуриватель используют как розетку в домашнем быту. С помощью него заряжают различные гаджеты, подключают радар-детекторы, видеорегистраторы и т.д. В дальней поездки без прикуривателя просто не обойтись, вы не сможете зарядить телефон, чтоб связаться с кем-либо. Также есть возможность подключить питание ноутбука через прикуриватель. Но что если прикуриватель вышел из строя? Зачастую причиной неработающего прикуривателя является перегоревший предохранитель.

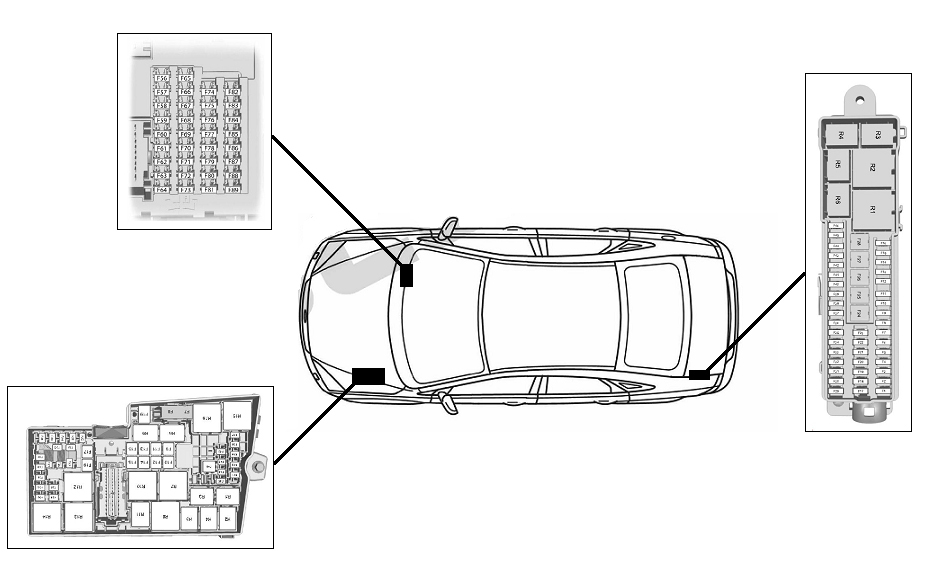

На форд фокус 3 устанавливаются три блока предохранителей
Блоки предохранителей Форд Фокус 3
Предохранитель прикуривателя находится в салоне в районе ног переднего пассажира, также как и на Форд Фокус 2
Блок предохранителей Форд Фокус 3
В Ford Focus 3 используются mini предохранители. Предохранитель прикуривателя имеет номинальную мощность 20 А.
При помощи пинцета достаньте перегоревший предохранитель и установите новый.
-
Шевроле ланос лунная дорога
-
Замена вентилятора охлаждения форд фокус 3
-
Замена модуля катушки зажигания форд
-
Замена бачка гур форд фьюжн
- Где находится салонный фильтр шевроле блейзер
Замена предохранителей: описание процесса
Процесс замены предохранителей на Ford Focus 3 – далеко не самая сложная операция. Минимальный набор инструментов и несколько часов свободного времени – вот все, что вам потребуется. Главным образом рабочие предохранители находятся под капотом и в салоне автомобиля. Чтобы понять, какой предохранитель и за что отвечает, следует ознакомиться со схемой.
Совет! В блоке расположены специальные щипцы, при помощи которых можно осторожно достать сгоревший предохранитель для осмотра или замены. Сам процесс замены не очень сложный

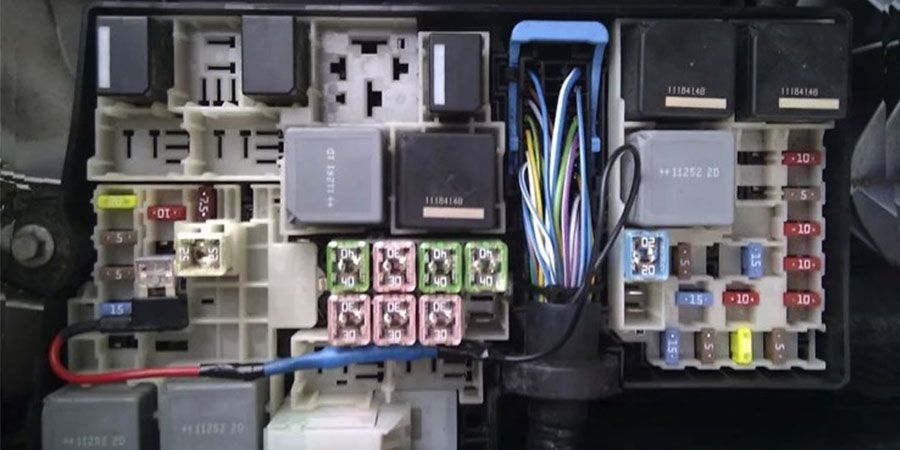

Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:
Сам процесс замены не очень сложный. Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:
Снять клеммы с аккумулятора
Важно всегда помнить, что осмотр схемы и замена деталей должна проводиться при отключенной аккумуляторной батареи.
Теперь постарайтесь подумать, что именно из внутренней электрики у вас не работает. Это подскажет, где именно искать сгоревший предохранитель.
Далее перейдите непосредственно к работе с блоком
Снимите крышку и, руководствуясь схемой расположения ПП, найдите нужный элемент. Пинцетом выньте его и оцените на исправность. Если заметно, что ПП сгорел, замените его на новый. В конце процедуры замены не забудьте подключить аккумулятор.
luki-service
ПН. — ПТ. 12:00-22:00
СБ. — 12:00-22:00
ВС. — Выходной
МКАД 63 км, поселок Рублево ул. Василия Ботылева на территории ПАСК «Луки»
Ремонт обслуживание автомобилей.
Сход-Развал

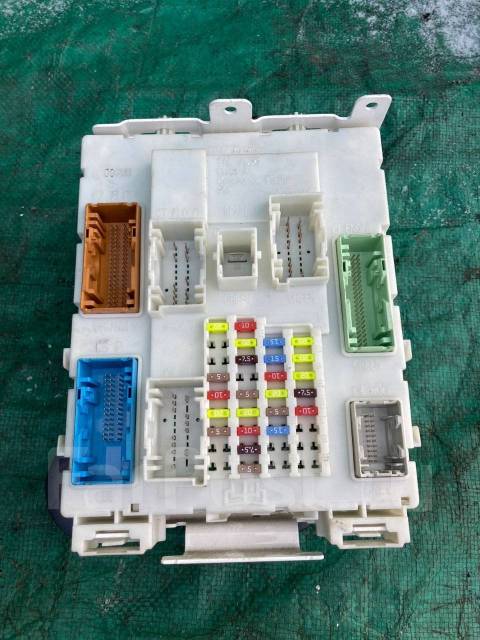

Проблемы с блоком BCM Ford Focus 3
Проблемы с работой электроники в автомобиле должны быть первым звонком для проверки модуля BCM , на автомобиле Ford Focus 3 часто выходит из строя этот модуль из-за моторчика стекло омывателя, при забитых форсунках избыточным давлением по проводам жидкость стекло омывателя течет прямо в блок предохранителей в салон автомобиля и происходит короткое замыкание. Начинаются проблемы с центральным замком, аварийной сигнализацией, освещением, запуском двигателя, происходит саморазряд АКБ машины. Одна из таких машин доехала и до нас. После характерных неисправностей было принято решение смотреть что происходит с проводкой на блоке BCM.
Увидели проблему практически сразу.
Сняли вещевой ящик для наглядности показали проблемный разьем.
Вот что делает влага в разьеме.
Было принято решение вскрыть блок и смотреть что же там твориться.
Следы протикания на предохранители.
После предварительной очистки.
Дорожки и контакт сгоререли. Было решено купить донора на разборе и делать из двух один.

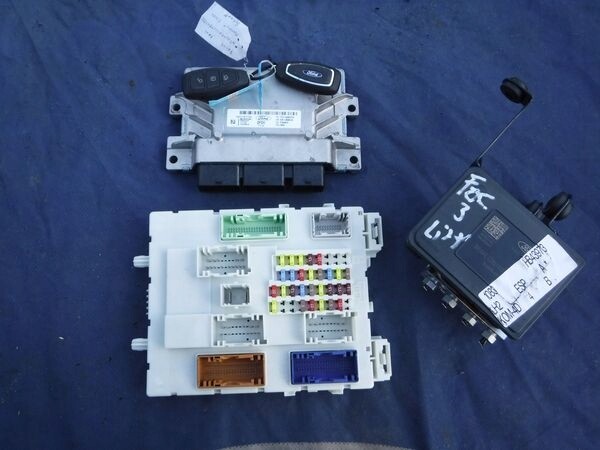

На разборе нашли максимально приближенный по номеру блок ( BV6N-14A073-ET большую роль играет окончание последние две буквы).
Распаяли , отделили верхнюю плату которая нас интересует на ней стоят впаянные реле (нижняя плата это мозги машины там записана конфигурация, вин и ключи от машины).
И спаяли с нашей основной платой , таким образом нам не надо писать новую конфигурацю и ключи от машины , тем более что с записью ключей на этот Форд есть большая сложность и не каждый за это возьмется.
После впайки выглядит уже хорошо.

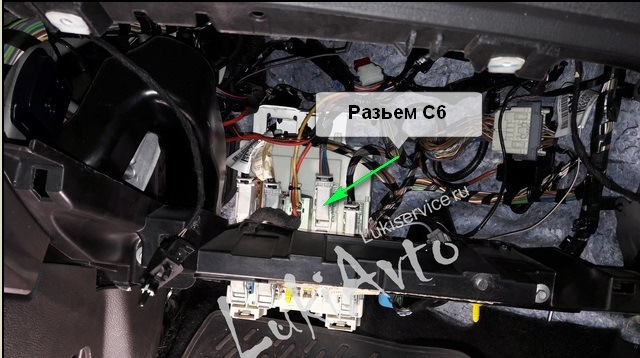

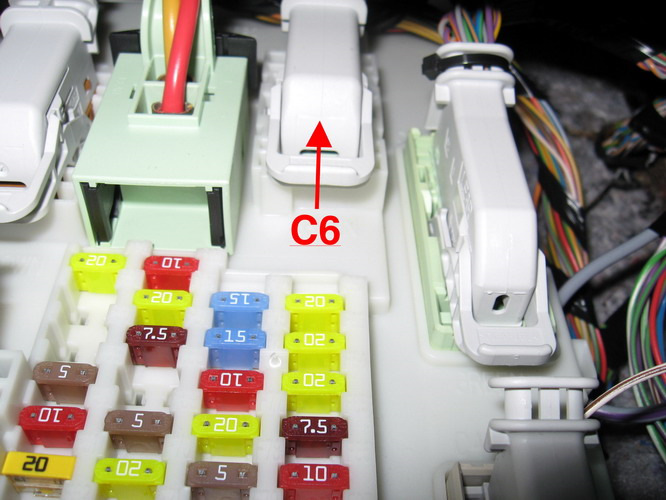

После установки заменили два провода и разьем из проводки ( разьем С6 ) так как они были сильно окислены (пришлось докупать комплект Б/У подкапотной проводки на разборе).
Также потребуется замена моторчика стеклоомывателя на мотор нового образца ( Ford 1791581 ) где проблема попадания воды решена путем модернизации и установки резинки на контакты.
Источник статьи: http://xn--80aeqhew1ad.xn--p1ai/—bcm-ford-focus-3
Замена ПП в салоне авто
Блок предохранителей, который расположен в салоне автомобиля, является своего рода ахиллесовой пятой Ford Focus 3. Если вы считаете, что ваша коробка с ПП внутри салона вышла из строя, то самое время провести диагностику. Для этого следуйте инструкции, изложенной ниже:
- Откройте капот автомобиля и отключите аккумулятор от питания. Примечательно, что для замены или осмотра предохранителей из любой секции нужно снимать клеммы аккумулятора.
- Под вещевым ящиком внутри авто находится сам блок. Добраться до него непросто, поскольку он находится аккурат под вещевым ящиком (в народе – бардачком).
- Корпус блока предусмотрительно закреплен двумя зажимами. Чтобы снять их, необходимо потянуть их вниз одновременно. После того как крепежи сняты, можно убрать пластиковую крышку.
- Прямиком за крышкой расположены предохранители. Следуя схеме их расположения, последовательно снимите каждый и проведите осмотр. Сгоревшие или неисправные непременно замените.
- Воспользуйтесь специальными щипцами, которые там находятся, чтобы достать все предохранители. После снятия всех элементов вы увидите жгут кабелей. Его необходимо аккуратно отключить от устройства.
- Впереди еще два крепления, после чего можно полностью снять блок с ПП. На этом подготовительные шаги выполнены. Можно приступить к установке нового блока предохранителей. Обязательно проследите, чтобы все жгуты, отсоединенные ранее, встали на новое место.
- После подключения, проверьте работоспособность, запустив поочередно прикуриватель, ближний и дальний свет фар, свет в авто и другие. Если все работает исправно и не воняет проводкой, то можно закрыть крышку.
Схема предохранителей Форд Фокус 3 поможет не запутаться и проверить нужные ПП. Автомобиль – это многофункциональная система, которая используется десятки предохранителей. При ремонте внимательно изучайте расположение деталей, а также их номинал. Средняя мощность прикуривателя, к примеру, составляет 20А. Это говорит о том, что под замену нужно подобрать запчасть с точно таким же показателем напряжения.
Совет! Если сомневаетесь, что справитесь с электрикой в первый раз, попросите помочь более опытного товарища. Уверяем вас, что второй раз замена предохранителей покажется вам простой задачей.
Модуль управления силовым агрегатом (РСМ) Ford Focus с 2018 года
Снятие и установка
1. При помощи диагностического прибора, запишите значения параметров блока управления.
Примечание: Действия по этому пункту требуют выполнения только при установке нового элемента.
2. Отсоедините отрицательную клемму аккумуляторной батареи.
3. Снимите брызговик левого крыла.
Автомобили без защитной пластины модуля управления силовым агрегатом (PCM):
4. Отверните два винта крепления (1), подденьте два фиксатора (2) и затем снимите защитную пластину модуля управления силовым агрегатом (PCM).
Примечание: Момент затяжки винтов крепления пластины при установке: 3 Н м.
Автомобили с защитной пластиной модуля управления силовым агрегатом (PCM):
5. При помощи специального приспособления 418-537, накернить (1) два срезных болта защитной пластины модуля управления силовым агрегатом (PCM). После чего высверлите эти два срезных болта сверлом диаметром 6,0 мм (2). Отверните срезные болты и снимите защитную пластину модуля управления силовым агрегатом.
Продолжение описания общих работ:
6. Отсоедините два электрических разъема (1), отверните три гайки крепления (2) и затем снимите модуль управления силовым агрегатом (PCM).
Примечание: Момент затяжки гаек крепления модуля при установке: 10 Н м.
7. Установка выполняется в порядке, обратном порядку снятия, за исключением некоторых особенностей:
Автомобили с защитной пластиной модуля управления силовым агрегатом (PCM):
Затягивайте новые срезные болты экрана до тех пор, пока его головка не отломится.
Продолжение описания общих работ:
Выгрузите информацию о модуле из диагностического прибора в модуль, используя программу установки программируемых модулей.
Примечание: Действия по этому пункту требуют выполнения только при установке нового элемента.
Блок в салоне
Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.
Фото – пример
Схема
Расшифровка
| 56 | 20А Топливный насос |
| 57 | Резерв |
| 58 | Резерв |
| 59 | 5А Приемопередатчик пассивной противоугонной системы |
| 60 | 10А Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, люк |
| 61 | 20А Прикуриватель, задняя розетка |
| 62 | 5А Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
| 63 | 10А Европа: Система адаптивного круиз-контроля |
| 64 | Резерв |
| 65 | 10А Отпирание защелки двери багажного отделения с электроприводом |
| 66 | 20А Блокировка двери водителя, двойная блокировка |
| 67 | 7,5А Информационно – развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC |
| 68 | 15А Электрический блокиратор рулевой колонки |
| 69 | 5А Комбинация приборов |
| 70 | 20А Центральный замок |
| 71 | 7,5/10А Система кондиционирования воздуха, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль |
| 72 | 7,5А Модуль рулевого колеса |
| 73 | 5/7,5А Диагностический разъем, батарея сирены противоугонной системы |
| 74 | 15А Дальний свет фар |
| 75 | 15А Передний противотуманный свет |
| 76 | 10А Лампы заднего хода |
| 77 | 20А Омыватель лобового стекла, омыватель заднего стекла |
| 78 | 5А Замок зажигания, кнопка запуска, система бесключевого доступа / запуска |
| 79 | 15А Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери |
| 80 | 20А Люк, солнцезащитная шторка |
| 81 | 5А Датчик контроля салона, радиочастотный радиоприемник |
| 82 | 20А Насос омывателя стекла |
| 83 | 20А Центральный замок |
| 84 | 20А Разблокировка двери водителя, двойная блокировка |
| 85 | 7,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера |
| 86 | 10А Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер) |
| 87 | 15А Подогрев рулевого колеса |
| 88 | 25А Модуль качества напряжения |
| 89 | – |
Замена предохранителей
Если в работе электрооборудования имеются проблемы, то в первую очередь надо проверить работоспособность плавких элементов в блоке и, если есть необходимость, заменить их.
Как правильно поменять предохранители:
- Независимо от того, в каком конкретно блоке меняются детали, откройте капот автомобиля. Чтобы не допустить короткого замыкания в процессе, гаечным ключом ослабьте зажимы и отсоедините клеммы от аккумулятора авто.
- Откройте блок предохранителей, в котором надо произвести замену деталей. Руководствуясь вышеописанными данными о назначении и схемах, определите вышедший из строя предохранитель. Если у вас есть сомнения по поводу его работоспособности, поставьте вместо потенциально неработающего устройства рабочее, можно временно извлечь из другого гнезда.
- Теперь надо открыть крышку блока, где расположена деталь, которую вы будете менять. Используя пинцет, который находится внутри корпуса, извлеките перегоревший предохранитель и выполните его замену на новый. Оцените состояние гнезда, в которое устанавливается деталь. Если в разъеме есть следы окислений, зачистите его зубной щеткой.
- Подключите клеммы АКБ на место. Протестируйте работу оборудования.
Канал Азбука Форд предлагает наглядно ознакомиться с процедурой смены предохранительных элементов в своем ролике.
Ошибки в ремонте блока предохранителей
Многие автомобилисты недооценивают важность регулярного осмотра предохранителей на предмет исправности. Часто используются самопальные предохранители
Безусловно, бывают ситуации, когда нужно срочно поменять сгоревший элемент. Тогда появляется соблазн использовать самодельный или китайский предохранитель. Делать этого настоятельно не рекомендуется, поскольку они могут повредить оригинальную электрику автомобиля.
Совет! Часто в качестве защитного элемента используются перемычки или банальные скрепки. Чтобы избежать короткого замыкания или дорогостоящей поломки внутри автомобиля, рекомендуем избегать подобной практики.
Важно понимать, что во время проведения ремонта нужно обращать внимание на номинал предохранителей. Поясним на примере: если сгоревший ПП, отвечающий за автомобильную зарядку или прикуриватель, имел номинал в 2А, то замену следует делать на деталь с таким же значением сопротивления. Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам
Игнорирование соответствия номиналов может привести к более серьёзным и систематическим поломкам.
Меры профилактики
Что необходимо знать об электросети:
- Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети.
- Подключение и отключение АКБ возможно только при отключенном зажигании.
- Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом.
- При замене предохранителей следует использовать только детали, предусмотренные производителем авто. Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.
- Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.
- Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи.
- При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт. Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы.
- Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока управления. Если ЭБУ и генератор выйдут из строя, это приведет к большим финансовым потерям.
- При включенном моторе трогать проводку системы зажигания ни в коем случае нельзя.
- Время от времени производите очистку аккумуляторных клемм и выводов.
Снятие стартера двигателей Zetec-E 1,8i/2,0i
Нажав на фиксатор (расположенный на кронштейне держателя тросов привода управления коробкой передач).
. снимаем с кронштейна разъем жгута проводов.
Вынимаем из пластмассового держателя два троса привода управления коробкой передач.
Один из двух болтов верхнего крепления стартера также.
. удерживает кронштейн держателя тросов привода управления коробкой передач.
. и вынимаем болт вместе с кронштейном.
Отсоединяем наконечники проводов от стартера.
. и вынимаем стартер. Устанавливаем стартер в обратной последовательности. Завернув болты крепления стартера, окончательно затягиваем их моментом 35 Н*м.
Расположение блоков управления и блоков предохранителей
- 1 Электронный блок управления ABS
- 2 Электронный блок управления кондиционером
- 3 Звуковой сигнал противоугонной системы – в правой части багажного отделения
- 4 Блок управления интерфейсом аудиосистемы
- 5 Аккумуляторная батарея
Блок предохранителей в багажнике
1 Реле вспомогательных цепей зажигания
5 Реле противоугонной системы
F2 (10A) Система дистанционного управления центральным замком и запуска двигателя
F3 (5A) Система дистанционного управления центральным замком и запуска двигателя
F8 (10A) Противоугонная система
F9 (25A) Электропривод передних сидений
F12 (10A) С системой стоп-старт: Электронный блок управления кондиционером
F13 (5A) С системой стоп-старт: Комбинация приборов
F15 (15A) С системой стоп-старт: Аудиосистема
F26 (40A) Электрооборудование прицепа
F30 (5A) Система парковки
F34 (15A) Подогреватель передних сидений
F35 (15A) Подогреватель передних сидений
F41 (5A) Электрооборудование прицепа
Блок предохранителей и реле моторный отсек 1
1 2 Реле звукового сигнала
7 Реле обогревателя лобового стекла
9 Реле очистителя/омывателя фар
10 Реле стартера
11 Реле электромагнитной муфты компрессора кондиционера
12 Реле электродвигателя вентилятора системы охлаждения
13 Реле электродвигателя вентилятора отопителя
14 Реле системы управления двигателем
15 Реле обогревателя заднего стекла
16 Реле основных цепей зажигания
F7 (40A)Система ABS/ESP
F8 (30A)Система ABS/ESP
F9 (30A) Обогреватель заднего стекла
F10 (40A) Кондиционер/отопитель
F11 (30A) Система стоп-старт
F12 (30A) Управление двигателем
F13 (30A) Стартер
F14 (40A) Обогреватель лобового стекла
F15 (25A) Электронный блок управления трансмиссией(TCM)
F16 (40A) Обогреватель лобового стекла
F18 (20A) Электродвигатель очистителя лобового стекла
F19 (5A) Система ABS/ESP
F20 (15A) Звуковые сигналы
F21 (5A) Стоп-сигналы
F22 (15A) Система зарядки
F24 (20A) Многофункциональный блок управления
F25 (10A) Электропривод зеркал заднего вида
F26 (15A) Электронный блок управления трансмиссией (TCM)
F27 (15A) Кондиционер/отопитель
F28 (5A) Система поддержания скорости
F29 (20A) Омыватель фар
F30 (5A) Управление двигателем
F32 (10A) Управление двигателем
F33 (10A) Управление двигателем
F34 (10A) Управление двигателем
F35 (5A/15A) Управление двигателем
F36 (10A) Управление двигателем
F40 (5A) Блок управления усилителем рулевого управления
F41 (20A) Многофункциональный блок управления
F42 (15A) Электродвигатель очистителя заднего стекла
F43 (15A) Блок управления фарами
F44 (5A) Система поддержания скорости
F45 (10A) Обогреватели форсунок омывателя лобового стекла
F46 (25A) Электропривод передних стеклоподъемников
F47 (7,5A) Обогреватель зеркал заднего вида на дверях
F48 (15A) Обогреватель заднего стекла
Блок предохранителей и реле моторный отсек 2
F1 (80A) Блок управления усилителем рулевого управления
F2 (150A) Стартер
F4 (50A) Многофункциональный блок управления
F5 (80A) Дополнительный отопитель
F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
F9 (50A) Многофункциональный блок управления
F10 (60A) Блок управления свечами накаливания
Блок предохранителей в салоне
F56 (20A)Топливный насос
F59 (5A) Противоугонная система
F63 (10A) Система поддержания скорости
F65 (10A) Замок крышки багажника / задней двери
F66 (20A) Центральный замок
F68 (15A) Замок рулевой колонки
F69 (5A) Комбинация приборов
F70 (20A) Центральный замок
F71 (10A) Кондиционер/отопитель
F72 (7,5A) Блок управления электрооборудованием рулевого колеса
F74 (15A) Дальний свет фар
F75 (15A) Противотуманные фары
F76 (10A) Фонари заднего хода
F77 (20A) Омыватель лобового стекла
F78 (5A) Система дистанционного управления центральным замком и запуска двигателя
Ремонт электронных блоков Ford
Выполняем ремонт электронных блоков Ford (Bosch, Delphi, Continental, Magneti Marelli, TRW, Siemens, Visteon):
Совмещенных систем (управление двигателем + АКПП);
Систем привода, стабилизации, фар, стеклоподъемников и других;
Наш телефон: +7 (915) 157-88-89 ремонтируем предварительно снятые электронные блоки (платы управления)
ЭБУ Ford можно отправить нам на ремонт почтой или службой доставки из другого региона с указанием кодов ошибок.
Ремонт ЭБУ Форд
