Какие есть типы двигателей инжектор

Где на Ланосе, Сенсе и Шансе находится датчик распредвала

Часто владельцы автомобилей Ланос задаются вопросом, где же стоит датчик распредвала? Владельцы автомобилей Ланос с системой Евро-2 не найдут расположения элемента, так как его на автомобиле нет. С завода такие двигатели не оснащались датчиками фаз, хотя место под их установку в корпусе имеется. Находится это место возле головки блока цилиндров в постели возле впускного распредвала.

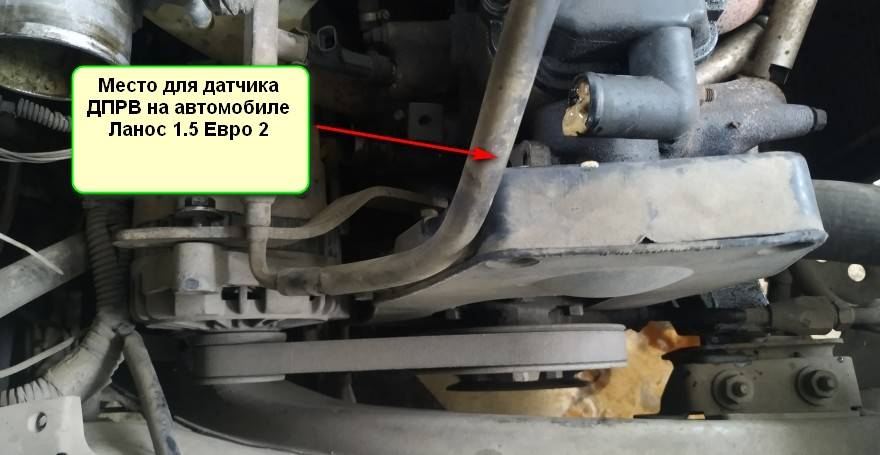

Установить на Ланос Евро 2 датчик фаз нельзя, так как для этого не предусмотрены соответствующие провода. Почему на Ланос Евро-2 не устанавливались датчики фаз? Все дело в особенностях впрыска. На системах Евро 2 до 2008 года впрыск попарно-параллельный (или распределенный впрыск на клапан), что говорит об открытии форсунок парами. Одна форсунка при этом открывается перед тактом впуска, а вторая непосредственно перед выпуском. В цилиндр попадает готовая смесь при открытии впускных клапанов.

Теперь разберемся, почему же на двигателях с попарно-параллельным впрыском не устанавливаются датчики распредвала. Многие из вас уже догадались, ведь при такой системе не имеет значения, в каком положении находится рапредвал, ведь уже приготовленная топливная смесь попадает в цилиндр, как только открывается клапан. Отсюда выходит, что на Ланос с системой Евро 2 отсутствуют устройства.

Это интересно! После появления системы Евро-3 с 2008 года, 8 и 16-клапанные двигатели Ланос также стали оснащать ДПРВ.

Бытует мнение, что на Ланос Евро 2, а также автомобили Сенс, датчик фаз не ставится с целью экономии. Однако, теперь вы понимаете, что это не так, и все зависит от типа впрыска — попарно-параллельного (где ДПРВ не нужен) или фазированного.

Устанавливаются датчики фаз на Ланосы с системой Евро 3 и выше, где осуществляется фазированный впрыск. Фазированным впрыском называется такой режим работы, когда каждая форсунка управляется отдельно, и осуществляет впрыск топлива непосредственно при открытии впускного клапана. В итоге получается смешивание воздуха с бензином (или газом) происходит в цилиндре

В таких системах важно, чтобы ЭБУ понимал, в каком положении находится распределительный вал, и мог осуществить отсчет для правильной подачи импульсов по срабатыванию форсунок

https://youtube.com/watch?v=e9B3D0B7_aI%3F

Это интересно! При запуске двигателя с фазированным впрыском в момент пуска, а также при неисправности датчика распредвала (при переходе в аварийный режим), происходит работа ДВС в попарно-параллельном режиме.

На автомобилях Ланос 1,5 с Евро 3 датчик фаз находится, как и в первом случае, находится в постели ГБЦ возле первого цилиндра с противоположной стороны от установки свечей зажигания. На фото ниже показано место расположения рассматриваемого элемента на Ланос 1.5.

Чтобы владельцам автомобилей Шанс не пришлось долго искать, где находится датчик фаз распредвала, ниже представлено фото его места нахождения.

Автомобили Сенс также имеют в конструкции распредвала датчики фаз, место расположения которых показано на фото ниже.

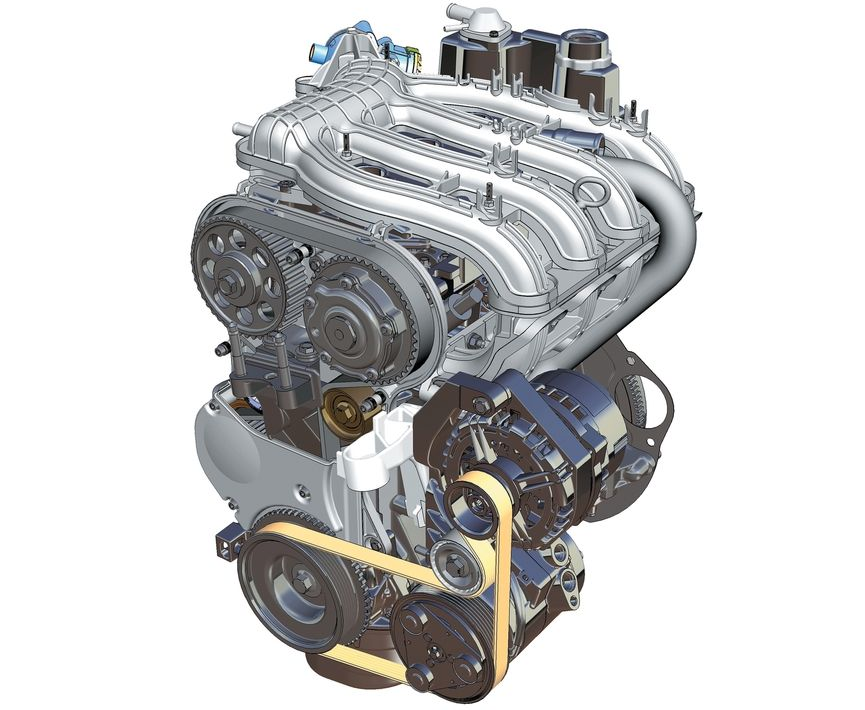

На Ланос 1.6 с 16-клапанами датчик располагается рядом со шкивами распределительного вала. На фото ниже показано, где на Ланосе 1.6 стоит устройство.

Внешняя конструкция датчика фаз на Ланос 1.6 отличается от устройств, предназначенных для аналогичных моделей с объемом двигателя 1.5 литра, что можно увидеть на фото.

Принцип его работы аналогичный, только фиксация показаний происходит посредством шкивов распредвалов. На распредвалах имеются специальные выступы.

Разобравшись в вопросе расположения датчиков положения распределительного вала на автомобилях Ланос, можно перейти к рассмотрению вопроса его диагностической проверки.

Назначение датчика положения распредвала

Основой датчика для определения положения распределительного вала выступает эффект Холла. По этой причине ДПРВ также называется датчиком Холла. Изменение магнитного поля в таком датчике осуществляется в тот момент, когда происходит замыкание магнитного зазора.

Указанный зазор замыкается при помощи специального стального зубца. Такой зубец (репер) может быть расположен на зубчатом колесе распредевала. Еще одним местом расположения данного элемента выступает задающий диск, который крепится на валу.

Когда зуб проходит рядом с датчиком положения распредвала, в датчике появляется напряжение и формируется сигнал. Указанный сигнал поступает в ЭБУ.

Чем быстрее или медленнее вращается распредвал, тем большей или меньшей оказывается частота импульсов от датчика за определенный временной отрезок. Блок управления берет за основу эти сигналы, определяя положение поршня в первом цилиндре.

Под таким положением следует понимать нахождение поршня в ВМТ (верхняя мертвая точка в конце такта сжатия). Данное решение позволяет обеспечить своевременный топливный впрыск и последующее образование искры свечой зажигания для воспламенения рабочей смеси.

Моторы с системой изменяемых фаз газораспределения могут быть оборудованы датчиками Холла как на распредвале впускных клапанов, так и на выпуске. В этом случае ДПРВ управляют указанной системой.

Симптомы неисправности датчика распредвала

Пожалуй, самым ярким симптомом и одновременно последствием выхода из строя датчика распредвала, является самопроизвольная остановка двигателя.

Помимо остановки двигателя, признаками неисправности датчика распредвала могут являться рывки в работе двигателя, существенное падение мощности, а также увеличение расхода топлива. При этом на приборной панели загорается значок Check Engine. Окончательная диагностика датчика положения распредвала, как и большинства электронных компонентов системы автомобиля, производится при помощи специального сканера, опытным специалистом.

Проверяем датчик распределительного вала на ВАЗ-2114 при помощи тестера или мультиметра

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.

Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

Общий вид датчика распределительного вала

Данный измеритель по принципу действия похожий с датчиком Холла .

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

Появление на приборной панели, всем известного – Check Engine , сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
Повышенный расход топливной смеси , также может послужить косвенным показателем неисправности ДПРВ.
Автомобиль начинает терять мощность и динамику в целом.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

Демонтируем датчик.
Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

Датчик распределительного вала — что это такое и для чего он предназначен на Ланосе

Если имеются подозрения на неисправность ДПРВ на Ланосе, то перед тем, как убедиться в его поломке, следует разобраться с устройством и назначением. Датчик распредвала — это элемент, фиксирующий угол поворота распределительного вала в соответствующий момент времени. Зная определение, что такое датчик распредвала, становится понятно, почему его еще называют датчиком фаз.

Устройство передает соответствующие импульсы на блок управления, что позволяет последнему анализировать положение распределительного вала, и подавать команду на впрыск топлива в соответствующий период времени. Если знаете, что такое датчик положения коленчатого вала или ДПКВ на Ланосе, то разобраться с устройством и назначением рассматриваемого устройства не составит большого труда.

Чтобы разобраться с предназначением рассматриваемого элемента, необходимо вспомнить устройство распределительного вала. В головке блока цилиндров автомобиля Ланос 8 клапанов находится один распредвал. На автомобилях с 16 клапанами используется два распределительных вала. Принцип работы датчиков фаз на 8-клапанных и 16-клапанных автомобилях отличается.

Для 8-клапанных систем. Считывание положения распредвала происходит посредством отдельного выступа на валу
Для 16-клапанных систем. В таких системах используется 2 распредвала, поэтому использовать 2 датчика нерационально. Для этого устанавливается один ДПРВ, который устанавливается между шкивами. На шкивах имеются выступы, по которым осуществляется фиксация показаний. Ниже представлена схема, по принципу которой функционируют датчики фаз на Ланосах с 16-клапаными двигателями

Если коленчатый вал отвечает за перемещение поршней в цилиндрах, то распредвал предназначен для того, чтобы обеспечивать функционирование впускных и выпускных клапанов. Для привода в действие распределительного вала, он соединяется с коленчатым валом посредством ременной или цепной передачи. На автомобилях Ланос применяется ременная передача, которая отличается от цепной меньшей надежностью, но дешевизной замены.

Чтобы электронный блок управления двигателем знал, в каком такте находятся поршни в цилиндрах, используются соответствующие датчики. Для контроля положения распредвала относительно коленвала применяется датчик фаз или ДПРВ, что собственно, и является основной задачей элемента. Информация, получаемая с устройства, анализируется ЭБУ, и на ее основании происходит синхронизация подачи искры в камеру сгорания, а также осуществляется стабильная работа топливных форсунок.

https://youtube.com/watch?v=uh00yK3xseE%3F

Смело можно сказать, что от исправности этого датчика зависит расход топлива автомобиля. Если на Ланосе обнаруживается повышенный расход топлива, то одним из множества причин может быть неисправность ДПРВ, который следует проверить.

Это интересно! При неисправном датчике фаз двигатель автомобиля запустится и будет функционировать, что является его главным отличием от ДПКВ, при котором автомобиль завести невозможно. При его неисправности будет наблюдаться нестабильная работа ДВС.

Признаки поломки ДПРВ

Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:

Проблемы с запуском двигателя, причем при любых условиях — «на холодную», «на горячую» и в других режимах. Обычно это выражается в том, что приходится дольше крутить стартером.
Неустойчивая работа двигателя, «плавающие» рабочие и холостые обороты двигателя.
«Провалы» в движении машины, при нажатии на педаль акселератора она отвечает не сразу, теряются динамические характеристики машины (слабо разгоняется, не тянет, особенно в загруженном состоянии и при движении на подъем).
При сбросе педали акселератора двигатель глохнет.
Увеличенный расход топлива (на 10…20%).
Активируется сигнальная лампа на приборной панели Check Engine. Необходимо выполнить дополнительную диагностику с помощью электронного сканера (например, прибора ELM 327 или его аналога). При этом характерные ошибки, касающиеся работы датчика имеют номера P0340, P0342, P0343.

На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.

Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.

Признаки неисправности датчика распредвала

О необходимости замены распредвал датчика следует задуматься, когда проявляются следующие признаки неисправности:

Существенно увеличивается расход топлива.
Двигатель не заводится.
Фиксация коробки передач в одном положении.
Нестабильная работа двигателя.

По причине несвоевременного впрыска топлива происходит перерасход горючего. Данный симптом может указывать и на иные технические проблемы, но если наблюдаются и другие признаки выхода из строя ДПРВ, то следует в первую очередь проверить датчик положения распредвала.

Мотор часто не запускается по причине отсутствия искры в цилиндрах. Такая поломка может наблюдаться, когда ЭБУ не получает сигнал от датчика распредвала.

Если происходит фиксация коробки-автомат на какой-либо одной передаче, то следует также следует проверить датчик распредвала. Такой диагностический признак может наблюдаться довольно часто. Если коробка заклинила, то потребуется перезапуск двигателя.

При неисправности датчика распредвала могут загораться лампочка Check Engine. Происходит такая реакция на поломку сенсора, как правило, при работе двигателя на холостых оборотах. При увеличении частоты вращения коленвала индикатор может погаснуть, но когда обороты снова достигнут минимальных значений, лампочка снова загорится.

Что будет при неисправности датчика положения распредвала

Если датчик распредвала неисправен, то в камеру сгорания может поступать чрезмерное количество топлива. При длительной эксплуатации автомобиля в таком режиме на поршнях может наблюдаться значительное отложение нагара, который очень негативно влияет на ресурс силового агрегата. При наличии нагара будет наблюдаться не только повышенный износ внутренних деталей двигателя, но и проявляться эффект калильного зажигания.

Различные толчки и рывки во время движения автомобиля также проявляются часто, если неисправен датчик положения распредвала. Двигатель может заглохнуть в любой момент, что может спровоцировать аварийно опасную ситуацию.

Ошибка датчика распредвала может вызывать отклонения в качестве выхлопных газов от нормы, поэтому эксплуатация с неисправной деталью может существенно навредить экологии.

Возможные причины неисправности ДПРВ

Датчик распределительного вала является очень качественным и надежным устройством, но при длительной эксплуатации деталь может выходить из строя, если подвергается воздействию негативных факторов. Механическое повреждение детали не является единственной причиной ее поломки. Перестать работать датчик распредвала может также в следующих случаях:

Нарушена целостность подключаемой проводки. Возможен как разрыв проводников, так и отсоединение фишки. Замыкание положительный контактов на «массу» также станет причиной неработоспособности детали.
Окисление контактов. Если между соединяемыми электрическими элементами присутствует влага, то в процессе длительной эксплуатации образуется диэлектрический налет на контактах, который препятствует прохождению тока.
Обрыв экранной оплетки сигнального провода датчика. При передаче сигнала от датчика к ЭБУ не должно быть помех. Если повреждена внешняя оболочка, то даже при исправном сенсоре двигатель будет работать нестабильно.
Неисправен электронный блок управления. Если вышел из строя ЭБУ, то двигатель работать не будет, даже когда ДПРВ находится в рабочем состоянии.
Нарушение зазора между ДПРВ и контактным элементом.
Торцевое биение шестерни распределительного вала.

Если ранее проводились ремонтные операции со снятием ГБЦ, то, возможно, датчик не был снова подключен, после установки новой или отремонтированной головки блока цилиндров.

ДПДЗ (Датчик Положения Дроссельной Заслонки)

Устанавливается сбоку на самом дросселе и на одной оси с дроссельной заслонкой. Считывает показания открытия или закрытия, соответственно нажатия педали газа.

Одно время было много подделок которые не жили и месяца, поэтому выбирать стоит проверенные временем, желательно те которые ставятся на заводе. Также были случаи, когда на мойках их сбивали-ломали струей высокого давления. Если учитывать эти правила, могут жить достаточно долго.

Неисправности: Проявление провалов при нажатии на педаль газа. Повышение оборотов (ни с того ни с сего) на холостом ходе. Рывки и провалы при нагрузке

Стоимость около 250 – 350 рублей с диагностикой

Какие признаки свидетельствуют о неисправности датчика фаз Приора

Существует ряд характерных признаков, благодаря которым можно определить, что из строя вышел датчик положения распределительного вала. К таковым относятся:

Одним из основных признаков является продолжительный запуск двигателя

Если обнаруживается такой симптом, то необходимо обратить внимание на исправность ДПРВ.
Неустойчивая работа двигателя на холостом ходу (повышенная вибрация).
Двигатель начинает троить или подтраивать.
На панели приборов загорается «Чек Энжин». Причем индикация может гореть постоянно или периодически загораться.
На БК или при диагностике двигателя обнаруживаются ошибки с кодами Р0340 (неисправность цепи питания), Р0341 (несоответствие диапазона рабочих характеристик), Р0342/Р0343 (слабый/высокий сигнал от ДПРВ), Р0344 (сигнал от датчика прерывистый), Р0345 (нестабильное напряжение цепи) и Р0346 (высокие показания от ДПРВ).

Из строя датчик распредвала выходит крайне редко, и чаще всего, это происходит по причине механического повреждения или неисправности цепи питания. О том, какие виды неисправностей такого изделия встречаются, и как убедиться в поломке ДПРВ, рассмотрим далее.

Принцип работы инжектора и его конструкция

Думаю что будет лучше всего, если мы рассмотрим принцип работы инжектора на распределенной системе впрыска, так как именно она установлена на большинстве автомобилей и считается одной из самых удачных и распространенных.

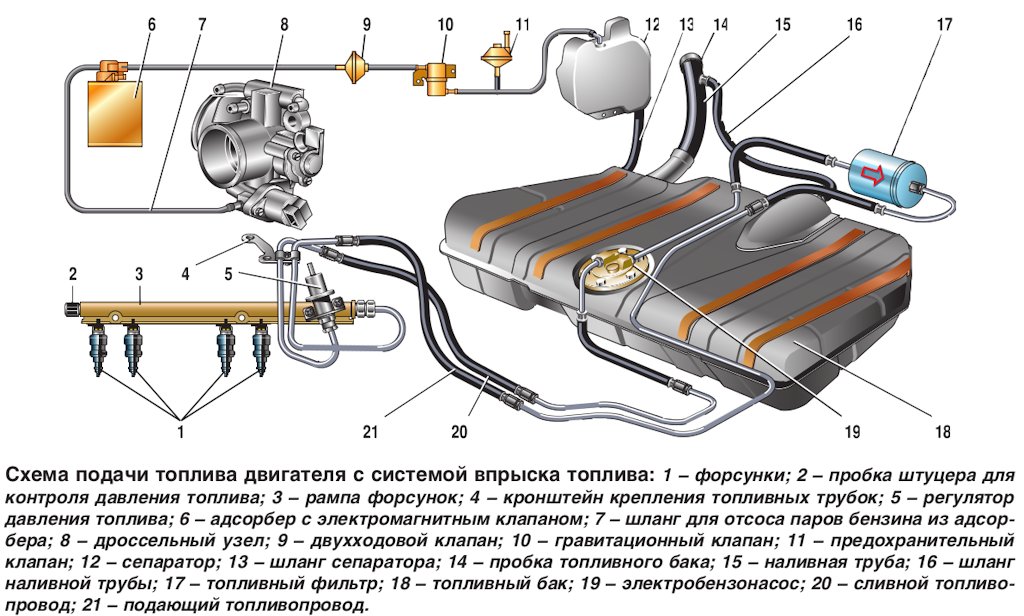

Для удобства предлагаю разделить систему подачи топлива на две основные составляющие – электронную и механическую. Роль механической системы достаточно простая – обеспечение непрерывной и дозированной подачи топлива в цилиндры. А вот управление и контроль системы производится электроникой.

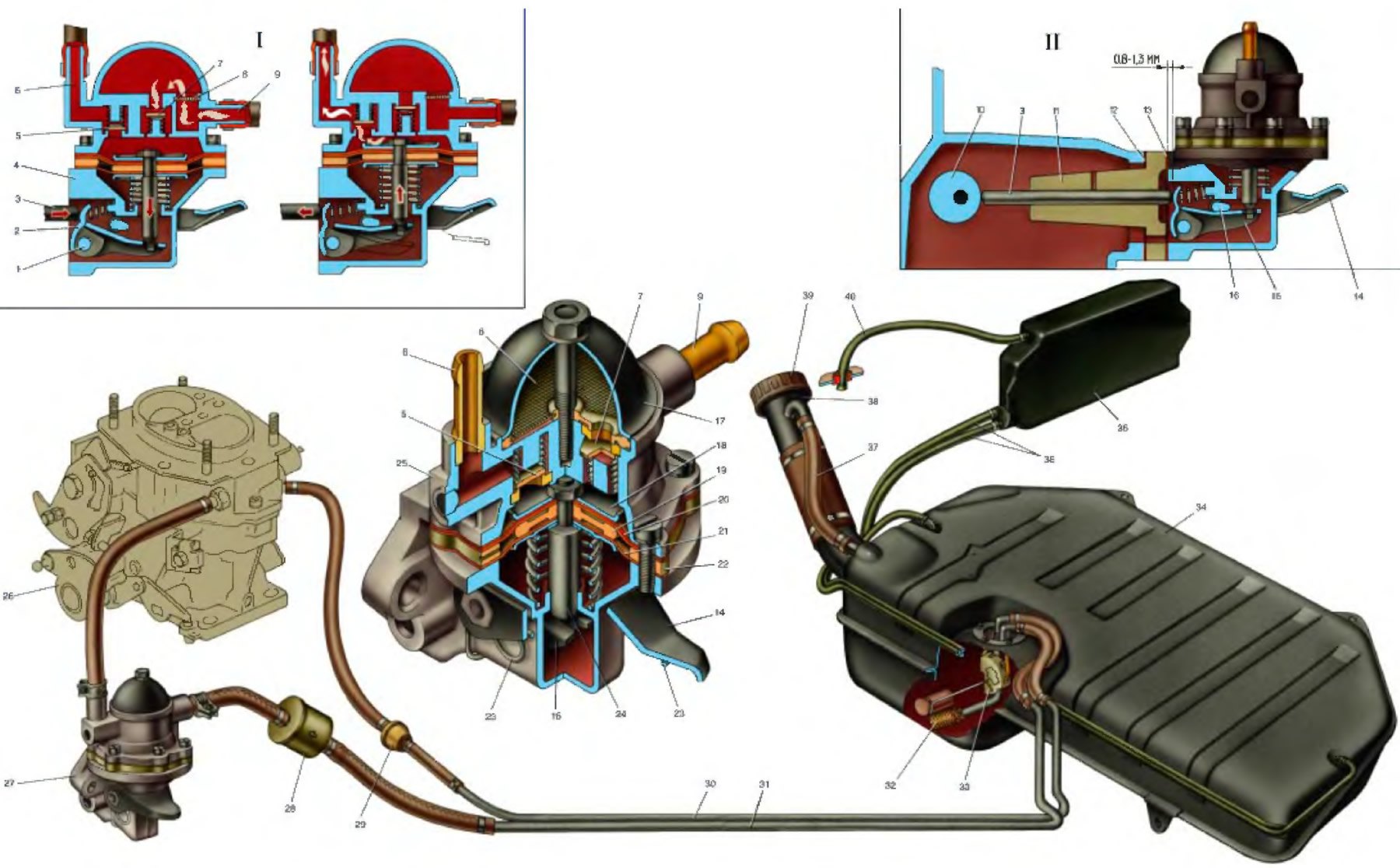

Механическая часть

Механическая составляющая инжекторной системы включает в себя следующие компоненты:

бензонасос (электрический);
топливный бак;
фильтр очистки бензина;
топливную рампу;
топливопроводы высокого давления;
форсунки;
дроссельный узел;
воздушный фильтр.

Этот список составляющих не исчерпывающий. В зависимости от конструктивных особенностей двигателя и системы управления в механическую часть могут включатся и другие элементы. Приведенный выше список является списком обязательных элементов для любого двигателя.

https://www.youtube.com/watch?v=XhSyHJkh4xg

Принцип работы

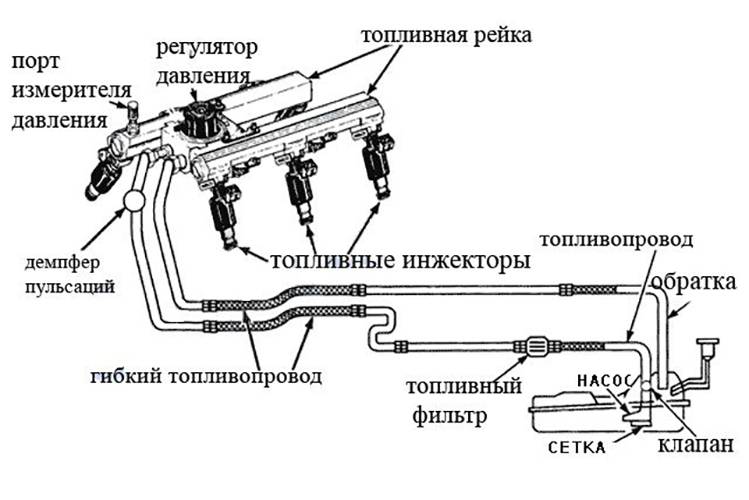

Теперь давайте рассмотрим зачем все эти составляющие нужны и какую работу выполняет каждая из них. Думаю все и так знают, что топливный бак это емкость для бензина. Электрический бензонасос, который расположен в баке, обеспечивает непрерывную подачу топлива под давлением.

После чего топливо попадает в фильтр, где очищается от примесей и прочего мусора. Топлипроводы высокого давления позволяют бензину беспрепятственно двигаться по системе подачи топлива.

Регулятор давления не позволяет достигать критической отметки давления во всей системе. Через регулятор топливо попадает в топливную рамку, которая подводит его к форсункам. Форсунки расположены во впускном коллекторе.

Несколько лет назад форсунки срабатывали под давлением топлива и их конструкция была полностью механической. Тут принцип работы достаточно прост – бензин оказывает давление на пружину форсунки и открывает её, а уже через неё и впрыскивается в цилиндры.

Сейчас на большинстве автомобилей устанавливают электромагнитные форсунки. Основной составляющей, которой являются обычный якорь и обмотка. Канал подачи топлива открывается благодаря получению сигнала от электронной системы управления.

С обратной стороны в систему принудительно подается воздух, через воздушный фильтр. Дроссельный узел с заслонкой располагается в патрубке по которому идет воздух. Когда водитель нажимает на педаль газа, он воздействует на заслонку. Но водитель осуществляет контроль только над воздухом, который подается в цилиндр, топливо регулирует электронная система управления.

Электронная часть

Блок памяти и контролер являются основными составляющими в электронной системе управления, которая в свою очередь выполняет роль основы электронной части инжекторной системы. Блок управления осуществляет контроль над системой подачи топлива благодаря целому ряду датчиков, которые входят в конструкцию инжектора.

Основные датчики, которые дают электронному блоку управления информацию о работе топливной системы являются:

Лямбда-зонд. Задача этого датчика определение остатков воздуха в выхлопных газах. На основе получаемых данных блок управления регулирует подачу воздуха в топливную смесь.
Датчик массового расхода воздуха. Задачей этого датчика является определение объема воздуха, который проходит через дроссельную заслонку. Обычно этот датчик устанавливается внутри корпуса воздушного фильтра.
Датчик положения дроссельной заслонки. Подача сигнала о положении педали газа – вот основное предназначение данного датчика.
Датчик температуры силовой установки. В зависимости от температуры мотора, о которой сообщает этот датчик, блок управления регулирует топливную смесь.
Датчик положения коленчатого вала. Этот датчик ответственный за выбор цилиндра в который нужно подать топливо и время подачи искры.
Датчик детонации. Располагается в блоке цилиндров и предназначен для выявления и устранения детонаций.
Датчик скорости. Создает импульсы, благодаря которым рассчитывается скорость движения автомобиля. Корректируется топливная смесь, опираясь на показания от него.
Датчик фаз. Он определяет угловое расположение распредвала.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
Отсоединить «фишку» от датчика, отщелкнув фиксатор.
Демонтировать датчик из его посадочного места.
На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Немного истории

Активно устанавливаться такая система питания на автомобилях стала со средины 80-х годов, когда начали вводиться нормы экологичности выбросов. Сама идея инжекторной системы питания появилась значительно раньше, еще в 30-х годах. Но тогда основная задача крылась не в экологичном выхлопе, а повышении мощности.

Первые инжеторные системы применялись в боевой авиации. На то время, это была полностью механическая конструкция, которая вполне неплохо выполняла свои функции. С появлением реактивных двигателей, инжекторы практически перестали использоваться в военной авиатехнике.

На автомобилях же механический инжектор особо распространения не получил, поскольку он не мог полноценно выполнять возложенные функции. Дело в том, что режимы двигателя автомобиля меняются значительно чаще, чем у самолета, и механическая система не успевала своевременно подстраиваться под работу мотора. В этом плане карбюратор выигрывал.

Но активное развитие электроники дало «вторую жизнь» инжекторной системе. И немаловажную роль в этом сыграла борьба за уменьшение выброса вредных веществ. В поисках замены карбюратору, который уже не соответствовал нормативам экологичности, конструкторы вернулись к инжекторной системе, но кардинально пересмотрели ее работу и конструкцию.

Где на Приоре установлен датчик положения распредвала

На 8-клапанных Приорах датчик фаз установлен возле крышки клапанов (рядом с соединением корпуса воздушного фильтра с патрубком воздуховода) с противоположной стороны от шкива ГРМ. Ниже на фото показано его место расположения.

Однако важно помнить, что ДПРВ устанавливаются на 8-клапанные Приоры только с мотором 21114. Это силовые агрегаты, выпущенные для автомобилей ВАЗ-2110

Они также устанавливались на Приоры в комплектации Стандарт и в кузове хэтчбек и седан.

На Приорах с 16-ти клапанными моторами этот датчик располагается в другом месте. Он установлен спереди слева на головке блока цилиндров.

Ниже показано место его расположения вблизи.

И место установки датчика фаз на Приоре непосредственно в конструкции двигателя.

Добраться до датчика не сложно, но самая большая трудность в вывинчивании дальнего крепежного болта, которым фиксируется изделие. О том, как снять ДПРВ на Приоре, и что для этого понадобится, рассмотрим подробно.

Ошибка ДПРВ. Разбит шпоночный узел на коленвалу

Это также относится к проблемам синхронизации. Когда разбивается шпоночный узел на коленвалу, тогда там появляется люфт и это приводит к несовпадению сигналов ДПКВ и ДПРВ. Это тоже приводит к появлению ошибки по неверному сигналу ДПРВ.

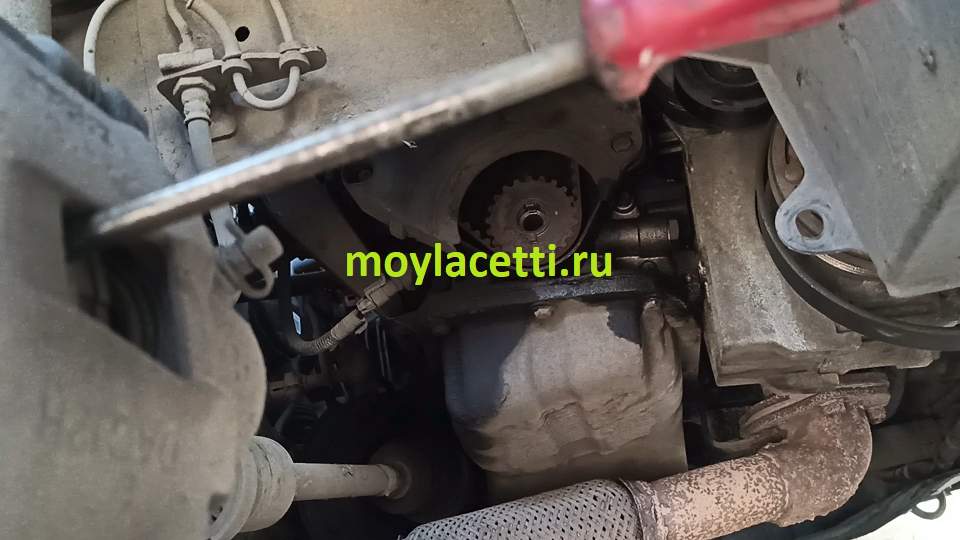

Поэтому необходимо снять шкив приводного ремня и за ним можно увидеть шкив ремня ГРМ

Вывешиваем колесо, включаем передачу и крутим колесо туда-сюда. Если шпонка разбита, тогда Вы точно увидите люфт между шкивом и коленвалом.

Проблема это достаточно опасная. Шпонка вылита на самом шкиву и при износе шпонки необходимо заменить в срочном порядке сам шкив, пока не разбилось посадочное место на коленвалу.

ВАЗ 21176

Двигатель ВАЗ 21176 даёт ещё один ответ на вопрос о том, какой двигатель стоит на Ладе Веста. Это второй агрегат АвтоВАЗа рабочим объёмом 1,8 литра. Первый был разработан ещё в прошлом веке и устанавливался на пятидверные Нивы.

Предшественником данного «движка» является ВАЗ-21126, который используется и по сей день. Помимо добавленных 200 «кубиков», в мотор был внедрён механизм регулировки фаз в пределах 30 градусов. Такая технология – новинка среди Тольяттинских силовых агрегатов. Суть данной технологии сводится к тому, что теперь механизм ГРМ может сдвигаться в разные стороны в зависимости от условий работы агрегата. Это происходит за счёт того, что шкив теперь не жёстко привязан к ступице и может двигаться относительно неё посредством гидравлики.

Мотор также установил рекорд по «лошадкам» среди устанавливаемых на Лады агрегатов – его мощность составляет 122 л.с. Расход топлива в смешанном цикле – 7,3 л/100 км.
