Замена ремня генератора нива шевроле полная инструкция

Характеристики штатного ремня

Ремень генератора на Ниве Шевроле – ВАЗ 2123 – имеет заводское обозначение 6РК 1888. Его размеры: длина – 1888 мм, ширина – 21,5 мм, число продольных ребер (ручейков) – 6 шт. Изделие поликлинового типа выдерживает нагрузку свыше 250 кг и имеет коэффициент удлинения не более 0,7%.

Приводной ремень со временем подвергается износу, и его нужно заменять. Согласно регламенту проведения технического обслуживания, эту деталь необходимо менять через каждые 50 тыс. км пробега. Основываться только на этой цифре не стоит – она является средней.

Если качество изделия низкое, то оно может либо растянуться, либо порваться уже через 20 тыс. км, а ремень хорошего качества пройдет все 70 тыс. км. На срок эксплуатации влияет не только пробег, но и другие факторы. Если на шкивах приводов имеются механические повреждения, то со временем ремешок придет в негодность.

При обнаружении следующих факторов необходимо изделие заменить:

• признаки износа (неровности, трещины, потёртости и т. д);
• пятна масла;
• видны отдельные нити на торцах;
• материал отслаивается от основы.

Неисправность может определяться по характерным признакам:

• на высоких оборотах двигателя появляется сильный свист;
• на панели приборов загорается индикатор заряда аккумулятора;
• потребители электричества от бортовой сети перестают функционировать.

При полном обрыве ремня автомобиль невозможно запустить. Чтобы избежать подобного в дороге, лучше своевременно запастись новым изделием и всегда возить его с собой.

Нива Шевроле

Данный автомобиль значительно отличается от класcической Нивы, следовательно. и комплектующие у него совершенно другие. В Шеви Ниве привод вращения компрессора кондиционера осуществляется отдельным ремнем. Ремень генератора вращает ГУР, генератор и помпу. Из-за большого количество оборудования длина ремня довольно большая.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
Шевроле	Помпа, Генератор, ГУР	Поликлиновый	1888	5PK1888	2123-1041020-30

Размеры ремня кондиционера Нива Шевроле

Ремень генератора Нива 2121 (карбюратор)

Ремень в такой ниве немного длиннее, чем в ниве с инжектором и ГУРом из-за того, что привод от ремня еще и вращает вентилятор охлаждения с помпой. В инжекторной Ниве вентилятор охлаждения запускается автоматически.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
2121	Помпа, Генератор	Клиновой	10х940	2101-1308020	2101-1308020

Ремень генератора Нива 21213 (Инжектор, ГУР)

В данном автомобиле привод генератора еще и вращает насос гидроусилителя руля.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
21213/21214	Помпа, Генератор, ГУР	Клиновой	10х838	—	21214-3407042-01

Ремень генератора Нивы Урбан

Нива Урбан более современная модификация Нивы с пластиковыми бамперами. В качестве привода генератора здесь применяется поликлиновый ремень.

Модель	Оборудование	Тип ремня	Размер ремня, (мм)	Номер ремня	Артикул
Урбан	Помпа, Генератор, ГУР, кондиционер	Поликлиновый	1125	5PK1125	21218-1041020

Размер ремня нива шевроле без кондиционера

Пришло время замены ремня привода вспомогательных агрегатов. Старый уже порядочно износился и просился на замену уже давно, но все как то руки не доходили. По регламенту технического обслуживания Шевроле Нива, замену ремня вспомогательный агрегатов нужно производить раз на 60 000 км, или раз в 2 года, что наступает раньше. Мой ремень прошел 32 000 км, но ходил 3 года.

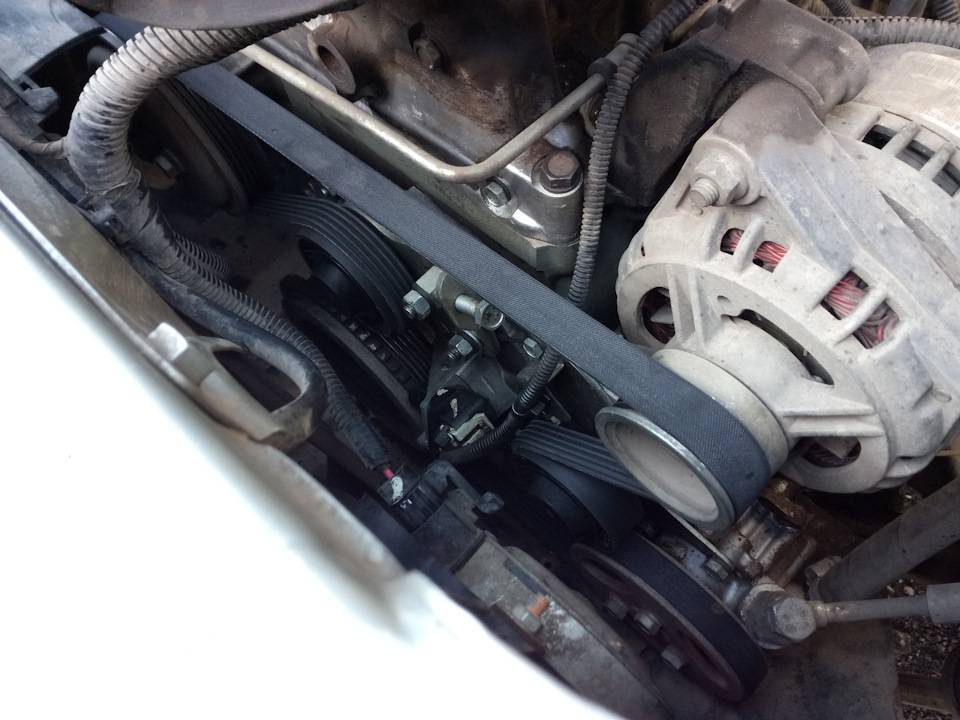

Вот так он стал выглядеть после своего пробега

Нашел коробку от этого ремня. В ней лежал запасной ремень, который я вожу всегда с собой на случай поломки в дороге. Вот такая коробочка

Оказывается ЯПОНИЯ! Уж нормально отходил или нет не берусь сказать, но знаю машины, на которых при 40 тысячном пробеге ремень выглядит лучше.

Как я уже писал я перестал покупать запчасти в магазинах. Стал теперь даже за шурупами ездить к официальному дилеру GM-Автоваз. Поэтому и на этот раз поехал к ним. Как всегда ремень был без коробки и вообще без какой либо упаковки, просто поликлиновой ремень за 850 руб.

Замена ремня привода вспомогательных агрегатов на Шевроле Нива в общем простая процедура.

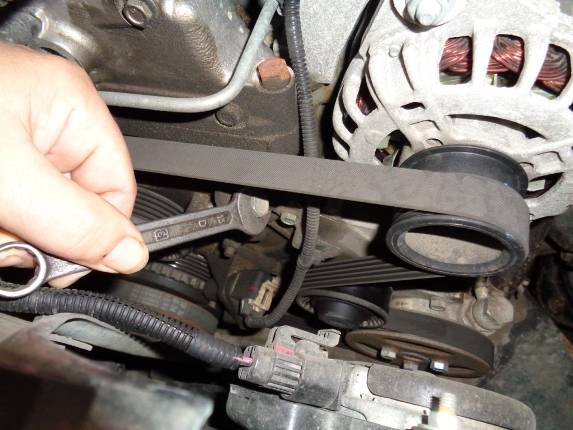

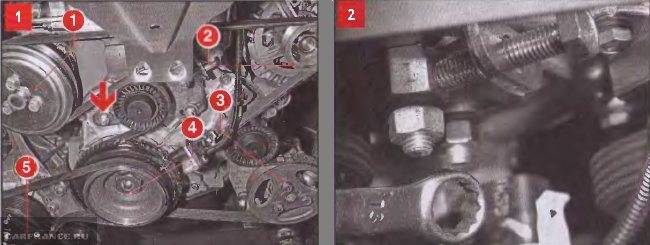

Для снятия износившегося ремня необходимо сначала его ослабить. Для этого нужно ослабить (не до конца, а до момента, дающего возможность снять ремень с натяжного ролика) регулировочный болт натяжного ролика (цифра 1 на фото) и ослабить 3 гайки (одна на 13 – цифра 3 на фото и 2 на 10 цифра 2 и 4 ) натяжной планки.

После этого натяжную планку можно будет сдвинуть и ослабить натяжения ремня. Снимаем ремень со всех роликов.

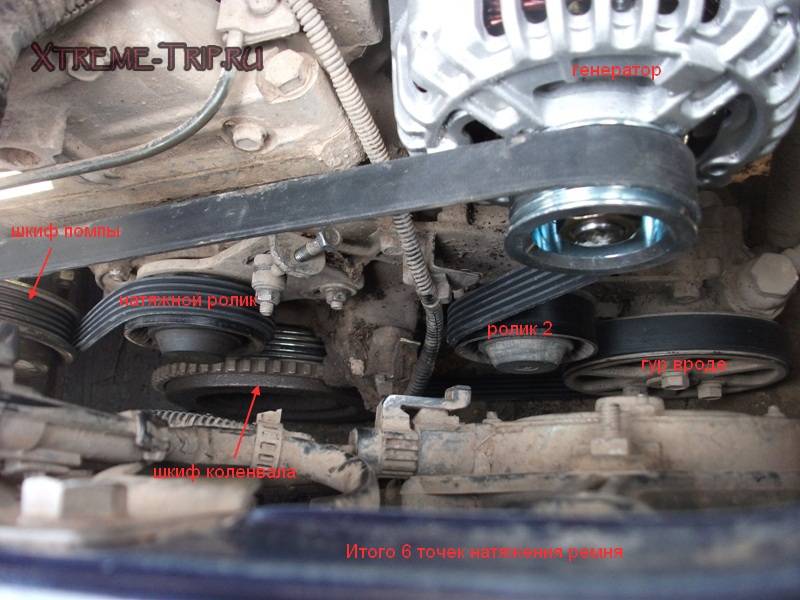

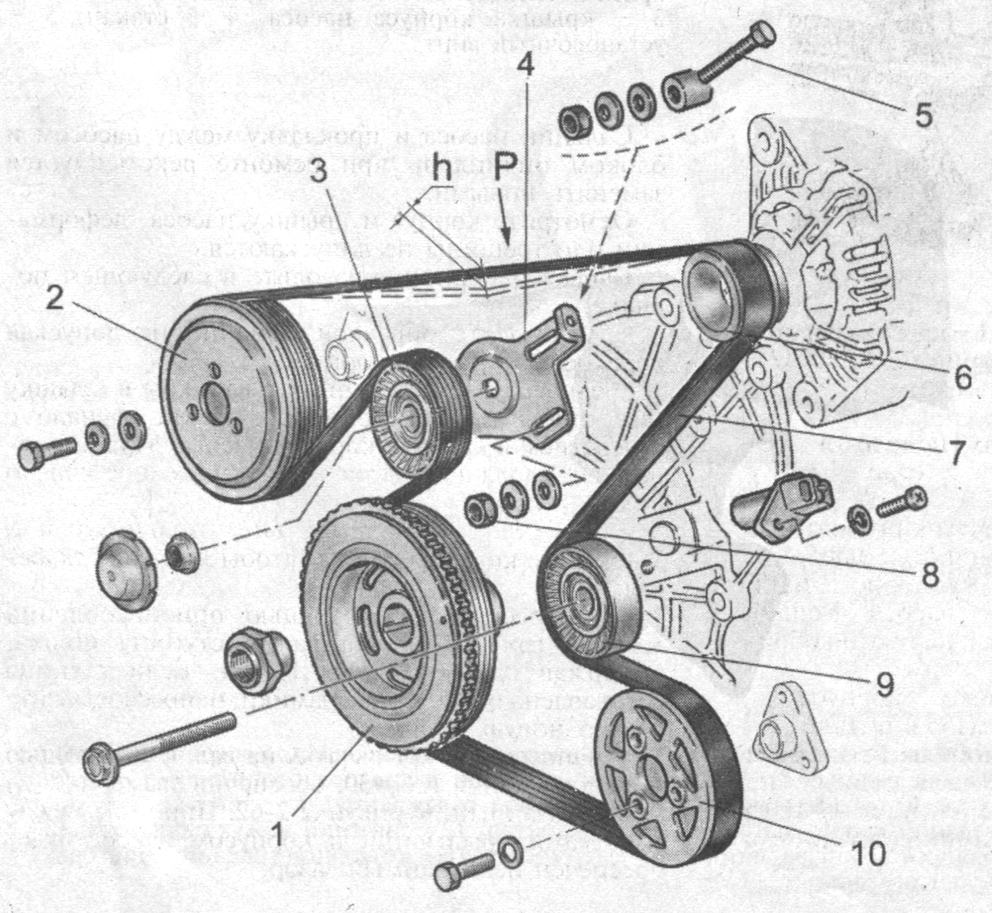

Установка ремня происходит в обратной последовательности. Схема протяжки ремня видна на картинке

После установки ремень необходимо правильно натянуть.

Замена ремня ГРМ

Ремень газораспределительного механизма – это деталь, обеспечивающая синхронизацию работы коленчатого и распределительного валов. На автомобилях Opel и Chevrolet, независимо от их модели – Aveo, Astra, т. д., устанавливается ГРМ, который обеспечивает своевременное наполнение топливной смесью цилиндров и выведение из них отработанного газа путем открытия и закрытия в определенный момент впускных и выпускных клапанов. Они и распределительный вал – это основные элементы газораспределительного механизма. Чтобы вал работал, ему нужно вовремя сообщать вращающий момент, передаваемый от коленчатого вала, который состоит из шкивов, соединенных между собой ремнем ГРМ.

Ремень ГРМ Chevrolet и Opel внешне напоминает замкнутый обод, на внутренней стороне которого находятся зубья. Для каждой модели автомобиля он свой, универсальной детали, которая бы подходила на Chevrolet Lacetti, Aveo, Opel, не существует. Ремень ГРМ изготавливается из высокопрочного стекловолокна и специальных полимеров, отличающихся повышенной термостойкостью и износостойкостью.

Признаки износа детали

Замена ремня ГРМ на Chevrolet и Opel должна проводиться сразу же, если при визуальном осмотре на поверхности детали выявлены трещины, разрывы, другие всевозможные повреждения. Изношенный ремень очень часто начинает «лохматиться». Следы износа практически всегда видны с внутренней стороны, где расположены зубья.

Еще один косвенный признак, указывающий на то, что пора заехать в автосервис, чтобы провести замену ремня ГРМ – чрезмерный износ приводного ремня. Как показывает практика, он имеет примерно такой же срок службы, поэтому если приводной ремень поврежден, значит и ремень ГРМ находится в плачевном состоянии.

Периодичность замены ремня ГРМ

Рабочий ресурс ремня газораспределительного механизма на Chevrolet и Opel в среднем составляет 60 – 80 тысяч км. Но в последние годы производители стали выпускать деталь, которая способна проходить 100 – 150 тысяч км. Чтобы предотвратить деформирование клапанов цилиндра мотора и другие негативные последствия, замену ремня ГРМ следует проводить как минимум через каждые 80 тысяч км и при проведении соответствующего периодичности технического обслуживания. Перед тем как выполнить процедуру, лучше всего заехать в авто сервис. Там специалисты точно определят степень износа детали и при необходимости ее быстро поменяют.

Как проводится замена ремня ГРМ? Порядок работ:

1. Отсоединяется клемма аккумулятора.
2. Снимаются: колеса, крышка двигателя, защита, ремень генератора (может потребоваться снятие бачка жидкости ГУР или воздухозаборника – в зависимости от марки автомобиля).
3. Снимается защитный кожух ремня и шестерен.
4. Отсоединяется разъем от датчика положения коленвала.
5. Снимаются ролик натяжителя ремня ГРМ и опорный ролик (при наличии).
6. Извлекается старый ремень.
7. Проверяется положение меток на зубчатых шестернях распредвала, при несовпадении метки выставляются в нужном положении.
8. Устанавливается опорный ролик (при наличии).
9. Надевается новый ремень, если метки сбились, их положение выставляется.
10. Устанавливается натяжной ролик.
11. Проверяется ровность накладки ремня, выполняется его натяжка.
12. Устанавливаются все демонтированные элементы.

Почему замену ремня ГРМ лучше всего доверить специалистам?

Замена детали на газораспределительном механизме – это очень сложный и кропотливый процесс, требующий высокого уровня профессиональных знаний и специальных инструментов. Если в ходе работ допустить хоть малейшую ошибку, таких последствий не избежать:

• чрезмерный расход топлива;
• быстрый износ деталей двигателя, коленчатого и распределительного валов;
• нестабильная работа мотора, наличие посторонних шумов и вибрация;
• снижение мощности и ухудшение динамики автомобиля.

Как и где получить услуги сервиса?

Официальный сервис «АВТОРУСЬ» предоставляет услугу замены ремня ГРМ на качественном уровне. У нас работают мастера с опытом работы более 10 лет, точно знающие все тонкости процесса. В ходе предоставления услуги они используют специальное оборудование, которое позволяет провести демонтаж и установку детали строго с регламентом компании-производителя автомобиля. Цена работ по замене ГРМ во многом зависит от марки и модели автомобиля, подлежащего ремонту, стоимости оригинальной детали, сложности случая. В любом случае, в нашем салоне замена ремня ГРМ обойдется вам дешевле, чем у большинства других сервисов. При этом на работы мы предоставляем гарантию.

Чтоб записаться в наш салон или узнать более детальную информацию о замене ремня ГРМ, звоните по указанному на сайте номеру телефона или заполняйте форму обратной связи.

Замена ремня кондиционера.

Чтобы поменять ремень кондиционера Нива Шевроле необходимо установить автомобиль на эстакаду или смотровую яму. После этого нужно снять защиту двигателя.

Для этого при помощи ключа на 13 откручиваем 4 болта по периметру.

После чего можно убрать защиту поддона картера.

Головкой на 8 откручиваем саморезы удерживающие защиту.

Откручиваем передний брызговик.

Для того, чтобы проверить натяжение нужно надавить на него рукой между шкивами компрессора и коленвала. Допустимое отклонение должно быть не более 0,8 сантиметров.

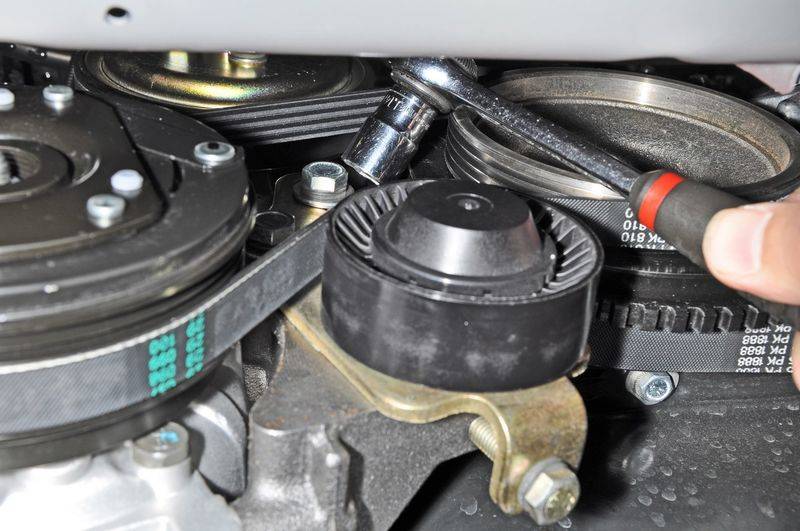

Если он изношен, то приступаем к замене. Для этого торцевым ключом ослабляем болты крепления натяжного ролика.

Если ремень кондиционера в хорошем состоянии, но ослаблен нужно крутить болт затягивая, по часовой стрелке то это приведет к натяжке.

Замена производиться при наличии на ремне трещин, следов расслоения и разрывов. Чтобы поменять нужно ослабить болт, для этого нужно вращать его против часовой стрелки.

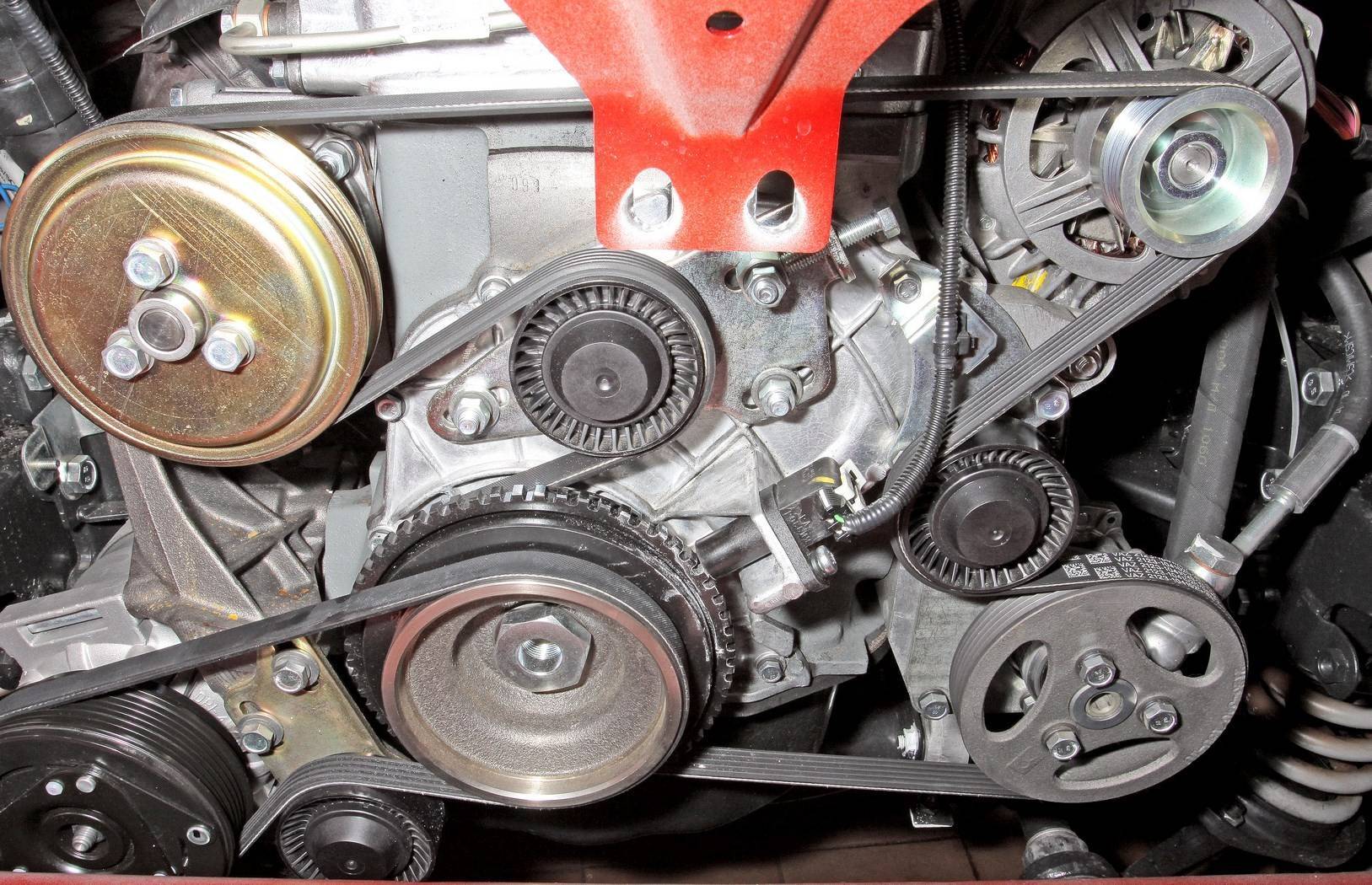

После чего его можно без проблем снять со шкива. На Ниве для привода компрессора используется четурехручьевой, длиной 810 миллиметров.

Ремень одевается так, чтобы быть ближе к внутреннему краю шкива. Затем сразу нужно проверить его натяжение.

После установки детали следует произвести сборку компонентов в обратной последовательности.

Зачем проводить регулировку ремня генератора

Перетянутый ремень при работе издаёт свист. При этом износ подшипников идёт быстрее, чем положено. Вдобавок, ремень перегревается, и значит, он быстро изнашивается.

Казалось бы, натяжение можно ослабить, но недотянутый ремень изнашивается ещё быстрее. Причина – в усилении вибрации.

Обратите внимание: на ремне генератора «висит» помпа системы охлаждения. Таковы особенности ДВС ВАЗ-2123

Остановка помпы не обязательно приведёт к перегреву. Но без неё мотор эксплуатировать нельзя.

Причины появления свиста: неправильная регулировка, высокая степень износа. Делайте выводы.

По каким признакам распознать неисправность

О потребности замены старых роликов на новые свидетельствует ряд признаков. Они проявляются как непосредственно во время езды, в виде посторонних шумов, так и при визуальном осмотре.

Замена необходима если:

• механические повреждения на поверхности роликов;
• заметный люфт;
• скрежещущие шумы при поворотах. Это – явный признак того, что автомобилю требуется ремонт;
• поврежденные кронштейн или подшипник;
• вытекающее масло;
• высокая температура во время работы;
• сильная вибрация во время работы;
• сложность в прокручивании вала.

Не лишним будет также просмотреть исправность ремня. Он не должен иметь трещин, порезов или расслаиваться. Если же он имеет дефекты то его необходимо заменить.

Установка нового генератора

Алгоритм установки нового генератора практическим ничем не отличается от демонтажа старого, только все действия выполняются в обратном порядке. Итак, автовладельцу нужно будет:

Прикрутить узел к двигателю, поворачивая и фиксируя два болта – верхний и нижний. При этом сильно затягивать их не нужно, так как потом еще предстоит выполнить натяжение ремня.

Установить новый поликлиновый ремонт на шкивы. Надевать его нужно с небольшим усилием и обходить шкивы в следующей последовательности: шкив гидронасоса, ролик, шкив коленвала, шкив гидроусилителя, ролик, шкив генератора.

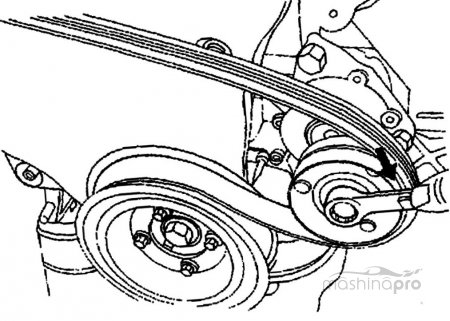

Натянуть ремень посредством закручивания болта регулировки и специальной пластины

Важно, чтобы прогиб ремня в верхней свободной части не превышал или не был меньше 15-16 мм.

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

Как правильно поменять ремень генератора:

1. В первую очередь демонтируется разъем с ДПКВ, после чего откручивается и извлекается винт, который фиксирует этот регулятор.
2. Гайку, которая фиксирует устройство, следует немного ослабить, но полностью не выкручивать. Генераторный узел можно сдвинуть к блоку, после чего на смещенном устройстве можно будет без проблем демонтировать ремешок, поскольку он будет ослаблен.
3. Используя домкрат, который заранее нужно установить с той стороны, где расположен узел, необходимо немного приподнять авто, включив первую скорость.
4. Далее, потяните за сам ремешок таким образом, чтобы он мог отойти от вала помпы. Затем прокрутите колесо до того момента, пока на шкив не перейдет место натяжки.
5. Следующим этапом замены ремня генератора будет демонтаж ремешка с других валов.
6. Что касается установки нового, то его сначала следует надеть на вал узла и коленчатого вала, только после этих действий он может быть установлен на вал помпы.
7. Колесо поворачивается до того момента, пока ремешок не попадет на шкив. Затем устройство ставится на место, производится натяжка ремешка, после чего узел фиксируется к кронштейну при помощи гайки. Завершающим этапом будет монтаж ДПКВ на место (автор — канал Иг К).

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

1. Сначала установите лом или другой инструмент таким образом, чтобы вал сцепления заблокировался. Это позволит предотвратить движение коленвала.
2. Затем ослабляется винт, который фиксирует сам ролик, снимается напряжение, поступающее на ремешок.
3. Откручивается осевой винт, после чего ролик можно демонтировать.
4. Устанавливается работоспособный ролик, производится регулировка натяжения ремешка. После замены убедитесь в работоспособности устройства.

Замена щетки

Изношенный и новый регуляторы напряжения

1. Для замены этих компонентов регулятор необходимо полностью снять. Также от АКБ отключается клемма «-» и отключается проводка, идущая от генераторного узла.
2. Далее, демонтируется колодка проводов, с наконечников которых снимается прорезиненный колпачок — этот компонент предназначен для защиты. После этого с проводов необходимо выкрутить гайку, которая крепила их к блоку механизма.
3. Затем нужно отсоединить пружинные крепления и демонтировать пластмассовых кожух, используя отвертку с крестовым наконечником, выкручиваются фиксаторы регулятора.
4. Демонтируется регулятор вместе с щетками, после чего от этого элемента нужно отключить провода.
5. Щетки меняются, дальнейшая сборка конструкции осуществляется в обратной последовательности. Щетки следует менять в том случае, если их длина составляет меньше 0.5 cм. В том случае, если длина щеток нормальная, а генераторное устройство работает некорректно, нужно осуществить диагностику регуляторного элемента, а также электроцепи на участке от него до щеток.

Демонтаж генератора

1. Замена генератора начинается с демонтажа устройства из подкапотного отсека. Отсоединяется вся проводка, идущая к нему, также нельзя забывать и об отключении аккумулятора. Демонтируется защитный пластиковый кожух.
2. Выкручиваются гайка фиксации проводов и винт, крепящий узел. Отсоединяется крепление в форме болта, оно расположено внизу конструкции, после чего извлекается ремешок.
3. Когда все болты будут откручены, механизм можно извлечь из кронштейна, для этого может понадобиться монтажная лопатка.
4. Чтобы произвести монтаж нового узла, все действия следует повторить в обратной последовательности. После того, как будет установлен новый генератора, необходимо произвести диагностику состояния ремешка привода, а также произвести регулировку натяжения.

Извините, в настоящее время нет доступных опросов.

Правила регулировки натяжения передачи

Регулировка натяжения передачиРегулировка натяжения передачиСледует учитывать, что недостаточное натяжение снижает уровень зарядки АКБ и приводит к износу механизмов. В то же время, сильное натяжение может способствовать поломке подшипников агрегатов. Оптимальный показатель прогиба ремня между шкивами генератора и помпы – 10-15 мм при приложенном усилии в 100 Н (10 кгс).

Порядок регулировки такой:

• при наличии натяжного устройства – отвернуть болт его крепления и, перемещая, добиться нужных результатов;
• при отсутствии ролика – ослабить крепление альтернатора и отрегулировать показатель прогиба, после чего зафиксировать узел.

После пробега 500 км следует еще раз проконтролировать уровень натяжения передачи и при необходимости устранить несоответствие норме.

Нива Шевроле натяжной ролик

Наличие генератора в автомобилях, как известно, является обязательным. Так как это важный элемент, который вырабатывает электроэнергию.

Но, как связан с генератором натяжной ролик? Эта деталь довольно-таки маленькая по размерам и не очень известна. Но то, какие функции она выполняет, являются существенными для работы двигателя.

Наличие натяжного ролика в механизме внедорожника не есть исключением.

Что он представляет из себя

Натяжной ролик внедорожника Шевроле Нива представляет собой эксцентрик со смещенным отверстием посередине. Внутри установлен механизм с пружиной, который осуществляет контроль натяжения. Вращая этот эксцентрик, происходит натяжка ремня.

Все очень просто, ролик регулируется плавно, в результате получается очень точное натяжение

Важно проводить периодические проверки и осмотры, для того чтобы иметь возможность корректирования натяжки ремня

Определение неисправности.

Чтобы выяснить состояние натяжения ремня и натяжного ролика, необходимо первоначально сделать первичный осмотр. Что касается эксплуатационных сроков, то конкретных значений нет. Можно только проводить проверку после 60 тыс. км пробега от нулевого значения. Итак, узнать о том, что вышел из строя ролик ремня можно так:

Чтобы на Шниве сделать расход топлива меньше нужно всего лишь…

1. При осмотре обнаруживается заметное истирание поверхности. Это может быть вызвано попаданием грязи или твердых частиц.
2. Заметное присутствие люфта.
3. Повреждение подшипника или кронштейна.
4. При поворачивании слышатся посторонние шумы, похожие на скрежет. Такие шумы недопустимы, и они же свидетельствуют о том, что необходимо вмешательство для устранения проблем.

Это основные моменты на внедорожнике Шевроле Нива, по которым обнаруживаются повреждения натяжного элемента.

Прежде всего необходимо снять ремень генератора. Можно снять только часть ремня, если нет потребности к его замене. Как это сделать, можно узнать из статьи о замене ремня генератора. После этого приступают непосредственно к извлечению самой детали.

• Установить авто на первую передачу. Это необходимо, чтобы исключить проворачивание коленчатого вала.
• Откручивается гайка, непосредственно закрепляющая деталь.
• Вынимается пружинная шайба и снимается деталь со шпильки, а после проводится осмотр на наличие повреждений.

Суть снятия данной детали автомобиля Нива Шевроле- практически идентична с другими автомобилями.

Как осуществляется замена натяжного ролика

Перед заменой на новый необходимо проверить работоспособность подшипника. Для этого необходимо покрутить его и сделать соответствующие выводы, если слышны трески, щелчки, вытекания смазки и прочее, то необходима замена ролика.

Многие считают, что если поверхность ролика в норме и нет люфта, то нет смысла менять деталь. Это вовсе не так, ведь внутренний механизм детали состоит из подвижных элементов, которые со временем стираются и требуют замены.

Замена выполняется так:

1. Снимается дистанционное кольцо, которое расположено сразу за подшипником.
2. Кольцо устанавливается на место.
3. Устанавливается новый элемент, предварительно сверив его диаметр со старым.
4. Фиксируется шайбой с пружинным механизмом и завинчивается гайка. Направление резьбы правое.
5. Проводится натяжка ремня на шкивы и ролик. Последовательность описана в разделе замена ремня генератора.

После проведенных работ проверяется работоспособность и собираются все элементы. Замена занимает несколько часов времени, но она обязательно должна проводиться периодически, желательно не позже 100 тыс. км пробега.

Проверка.

Правильно натянутый ремень генератора на Шевроле Ниву можно проверить, надавив на него в точке P, обозначенной на рисунке. При усилии 75Н допустимый прогиб должен составить 1-1,2 сантиметра.

Более точно измерить уровень натяжения можно только в условиях станции тех обслуживания, где имеется необходимое для этого оборудование. То же самое относиться и к закрутке гаек. Производитель рекомендует производить затяжку с усилием 20-25 Н*м. Для этого используется специальный динамометрический ключ.

Необходимость периодической проверки.

Главная особенность двигателя Шевроле Нивы в том, что помимо генератора данный ремень приводит в действие и помпу системы охлаждения. Если он будет ослаблен, то со временем возможно его проскальзывание и помимо недостаточного напряжения, выдаваемого генератором есть риск перегрева двигателя в результате остановки помпы. Так же возрастает риск его более высокого износа и приводимым им в действие шкивов за счет усиления вибрации.

Перетянутый ремень так же приводит к сильному износу подшипников. Кроме этого можно заметить свист при работающем двигателе, который говорит о том, что он испытывает сильное трение и в результате перегревается.

Зачем проводить регулировку ремня генератора

Перетянутый ремень при работе издаёт свист. При этом износ подшипников идёт быстрее, чем положено. Вдобавок, ремень перегревается, и значит, он быстро изнашивается.

Обратите внимание: на ремне генератора «висит» помпа системы охлаждения. Таковы особенности ДВС ВАЗ-2123. Остановка помпы не обязательно приведёт к перегреву

Но без неё мотор эксплуатировать нельзя

Остановка помпы не обязательно приведёт к перегреву. Но без неё мотор эксплуатировать нельзя.

Для того чтобы проверить натяжение ремня, нужно просто нажать пальцем на него примерно посередине – между шестернями насоса охлаждающей жидкости (помпы) и непосредственно генератора. Если усилие составляет 8 кгс, то максимальное значение прогиба должно быть не более 12 мм. Но не нужно сильно натягивать его, так как это уменьшит ресурс подшипников и ремня.

Установить деталь недостаточно, важно ещё знать, как правильно подтянуть ремень генератора на Шевроле Нива. Если натяжка будет слабой, генератор не сможет работать в нормальном режиме, и аккумулятор получит недостаточный уровень заряда. В результате аккумуляторная батарея быстро выйдет из строя

Если перетянуть ремень, подшипник генератора быстро износится, как и подшипник насоса охлаждающей жидкости. Допустимый прогиб при надавливании не должен превышать 15 мм между шкивом генератора и помпы

В результате аккумуляторная батарея быстро выйдет из строя. Если перетянуть ремень, подшипник генератора быстро износится, как и подшипник насоса охлаждающей жидкости. Допустимый прогиб при надавливании не должен превышать 15 мм между шкивом генератора и помпы.

Регулировка осуществляется путем перемещения генератора вперёд или назад. Двигая агрегат в сторону двигателя, натяжка ослабляется, от мотора – наоборот, увеличивается. Для выполнения работ потребуется стандартный набор инструментов, последовательность действий следующая:

1. Демонтировать защиту двигателя и защитные брызговики слева.
2. Ключом или торцевой головкой ослабить гайку крепления генератора к пластине и крепежную гайку кронштейна.
3. Воспользовавшись монтажной лопаткой, генератор отведите в сторону двигателя для ослабления или от него – для натяжения.
4. Не ослабляя усилие, закручиваете гайку крепления кронштейна, а после нее – гайку фиксации регулировочной пластины.

После этого устанавливается на место защита двигателя и брызговик. Работы по регулировке натяжения на этом закончены. После 300-500 км пробега проводится контрольная проверка уровня натяжения, и при необходимости оно регулируется.

Чтобы начать регулировать ремень генератора Нива Шевроле нужно ослабить 3 гайки. Они выкручиваются не полностью. Достаточно 1-2 витка, чтобы приступить к дальнейшей работе.

Крепеж регулировочного узла обозначен на изображении выше и отмечен стрелкой. Для проведения данной процедуры понадобиться ключ на 13.

Регулировка производиться тем же ключом на 13. Вращая винт в сторону откручивания происходит ослабление, если вращать в другую сторону, закручивая, то происходит натяжение.

Для того чтобы проверить натяжение ремня, нужно просто нажать пальцем на него примерно посередине – между шестернями насоса охлаждающей жидкости (помпы) и непосредственно генератора. Если усилие составляет 8 кгс, то максимальное значение прогиба должно быть не более 12 мм. Но не нужно сильно натягивать его, так как это уменьшит ресурс подшипников и ремня.

Поставил новый китайский генератор на Шевик

1. Снимите полностью радиаторы кондиционера и охлаждения. Перед этим, конечно, придется сливать жидкость из системы охлаждения и стравливать фреон. Вентиляторы снимать с них нет необходимости.
2. Снимите корпус фильтра очистки воздуха.
3. Снимите приводные ремни компрессора кондиционера и генератора. Обязательно при этом нужно снимать и механизмы натяжения.
4. Снимите верхнюю часть кожуха газораспределительного механизма.
5. Установите на шестеренках валов метки. Обязательно они должны совпадать. На картере двигателя имеется насечка, которая должна совпадать с меткой на шкиве.

А еще интересно: Тюнинг Нива 21214 своими руками: салона, чип тюнинг двигателя

Первый шаг состоит в подготовке генератора к процессу ремонта и замены. Для этого снимается старые детали. Для этого понадобятся гаечные ключи диаметра 10 и 17.

1. В первую очередь требуется ослабить ремень и снять его, в противном случае у вас не будет доступа к самим подшипникам. Для этого нужно ослабить ролик, который удерживается площадкой с гайками. Гаек три, для них нужен ключ на 10. Как только все они отвинчены, нужно открутить регулировочный винт так, чтобы он отошел вверх от площадки.

• Установите авто на первую передачу для того, чтобы не дать коленчатому валу проворачиваться;
• Отвинтите гайку, которая закрепляет деталь
• Вынимайте пружинную шайбу и снимайте деталь.

Процесс снятия роликов генератора на Нива Шевроле идентичен с любым другим автомобилем.

5. Новое кольцо устанавливается на свое место;6. На место старого подшипника устанавливается новый ролик. Перед этим следует сверить диаметры обеих деталей, чтобы избежать неработоспособности механизма;7. Далее подшипник фиксируется при помощи шайбы с пружинным механизмом и гайки;

8. После этого проводится надевание ремня на новый ролик.

1. Можно поставить автомобиль на 4ю передачу, накинуть ремень на ролик и толкнуть по направлению вращения коленчатого вала. Когда он начнет проворачиваться – нужно натянуть ремень на шкиф генератора, и он встанет на место сам.

2. Точно также можно не толкать автомобиль, а приподнять колесо и прокрутить его, или же прокрутить сам генератор.

Рекомендуем каждые 40 тысяч километров пробега проводить замену подшипников и ремня.

Как оказалось — заклинило генератор и из-за него ремень и порвался. Почему так все произошло? Скорее всего(моя версия) — в сервисе при замене помпы ремень сильно перетянули, ибо мы такой же натянуть вообще не смогли. В результате при адском «перетяге» крякнул уже старенький гена, подшипники не выдержали таких издевательств. А потому лучше все-таки делать все самому или в проверенном сервисе. Ну и натягивайте правильно, пробы прожать пальцем можно было на 1 см.

Как они вообще смогли натянуть 1885 ремень? Ума не приложу ))

Сначала расскажу о генераторе

А потому берите лучше родного гену с одинаковой шириной ролика и с правильным количеством ручейков(канавок). Потому ремень и называется ручейковый, ибо канавки должны совпадать, получается что-то типа рельсов.

Хотел купить 100 амперовский Прамо, но нигде в городе не нашел, оригинальные гены стоили 4000 рублей. Так что решил попробовать китайский ))

Сначала нужно ослабить ремень, который если натянут — так просто не сбросить. Итак, наша задача — ослабить натяжной ролик, его держит площадка с тремя гайками. Нужен будет ключ на 10, очень желательно иметь вороток-трещотку с такой же головкой, желательно удлиненной, ибо третья гайка находится прямо под ремнем и лучше подобраться к ней сбоку.

Первые 2 гайки легко достать обычным рожковым ключом. А вот третью — гораздо легче трещоткой.

Ослабили — теперь крутим регулировочный винт(ключ на 10), чтобы он отошел максимально вверх площадки, таким образом вся площадка с роликом будет свободно ходить вверх-вниз.

Нам нужно вверх, чтобы скинуть ремень.

Снимаем собственно генератор(в моем случае я его уже ставил обратно)

Как снять генератор.

Чтобы снять генератор нужно использовать ключ на десять, ослабив гайку которая держит основания с натяжным роликом, извлекая все гайки из своих посадочных мест. Затем отвинчиваем регулировочный винт, предварительно его найдя.  Убедившись, что винт свободно перемещается откручиваем его до верха площадки. На фото вы можете посмотреть где находятся все эти болты.

Откидываем ремень со шкива, и откручиваем болты которые держат устройство, это можно сделать ключом на тринадцать, и с другой стороны ключом на семнадцать. Отключаем два провода которые подведены к задней части генератора, один подключён к шляпке болта другой штекерным способом, отключаем их. После чего удаляем его с посадочного места.
