Как подтянуть ремень генератора на ваз-2114: видео с натягиванием

Как правильно сменить своими руками?

Замена ремня генератора ваз 2107 инжектор Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

набор рожковых ключей, потребуются инструменты на 13 и 17;
длинная отвертка с плоским лезвием;
накидной гаечный ключ на 10, можно использовать головку с трещоткой;
ключ для установки натяжного ролика;
баллонный ключ;
домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
Выполните снятие ремешка газораспределительного механизма с диска коленвала.
Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки Демонтируйте ремень со шкивов и установите новое изделие Выкрутите гайку, фиксирующую вал генераторного устройства Наденьте новый ремень и затяните ролик

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через 4 — 5 лет. После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться

Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Регулировочный болт

Для большинства современных автомобильных транспортных средств, применяется более прогрессивная методика. Относительно двигателя, в этом случае, положение генератора можно менять при помощи специального болта для регулировки.

Действия проводятся по следующему алгоритму:

У генератора изначально ослабляется, как нижнее, так и верхнее крепление;
Теперь необходимо изменить положение генератора, воспользовавшись болтом для регулировки;
Генераторное крепление фиксируется, после чего затягивается.

Проводя регулировку в таком случае, можно спокойно выравнивать уровень ременного натяжения.

Свистит и буксует? Диагностируем ремень генератора

Пока ремень работает нормально и адекватно, мы его не замечаем. Генератор работает в нормальном режиме и обеспечивает надёжное электропитание бортовой электрической сети и подзарядку аккумулятора.

Об этом говорят стабильные показатели амперметра и тихая работа двигателя. Тем не менее в один прекрасный день ремень даёт о себе знать пронзительным визгом или же отсутствием зарядного тока на АКБ. Об этом скажет амперметр на панели приборов и контрольная лампа зарядки аккумулятора.

Ремень привода генератора

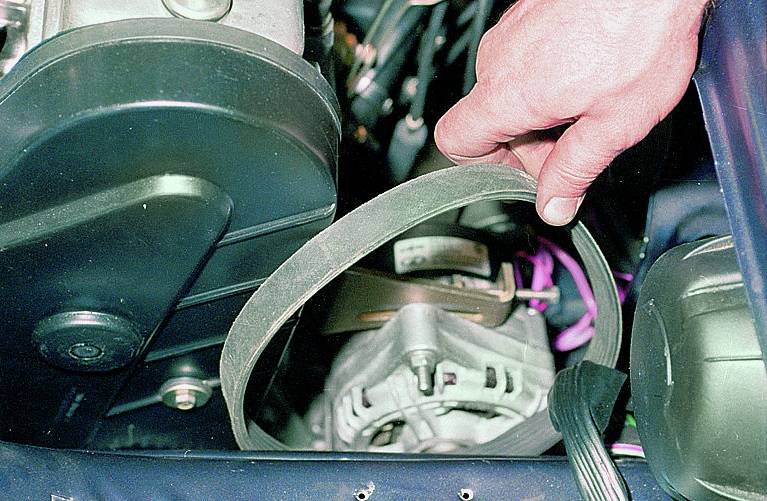

Открываем капот и смотрим, есть ли вообще ремень на месте. У некоторых горе-водителей ремни лопаются прямо в дороге, а замену ему подыскать достаточно сложно.

Не хитрый рычаг!

Для этого пригодится всего два ключа из штатного набора инструментов — на 10 и на 13, но удобнее использовать головки с трещоткой. И желательно рычаг! Все готово, можно приступать к работе.

Как подтянуть ремень генератора на ВАЗ-2114

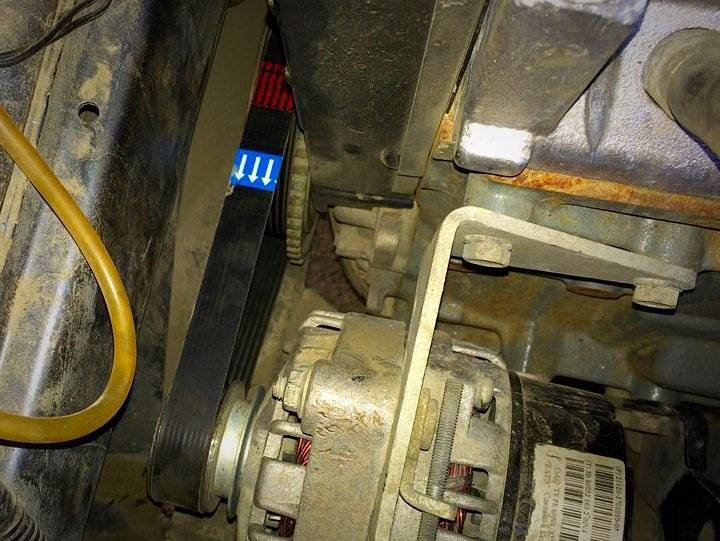

Соблюдайте «полярность» установки ремня генератора

Процедура подтяжки и регулировки ремня займёт от силы пять минут, но при этом важно знать несколько тонкостей, которые спасут в будущем от проблем в дороге. Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:. Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

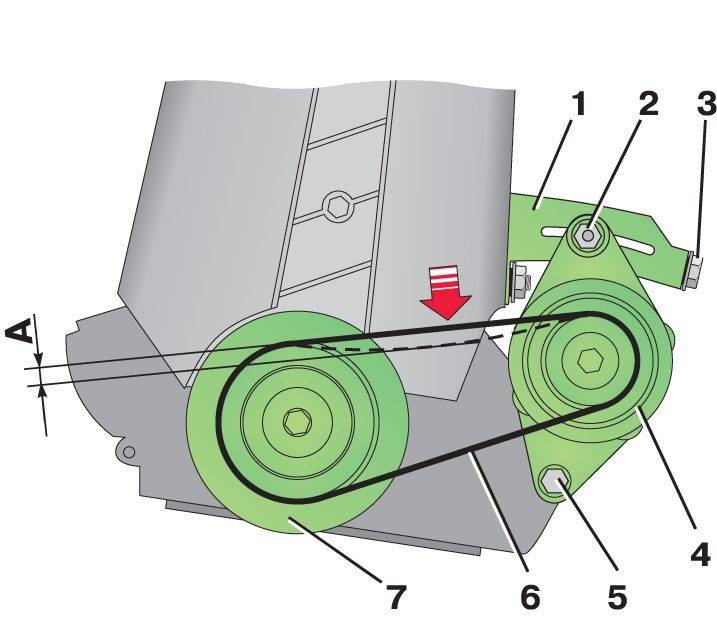

Схема привода генератора: 1 — кронштейн крепления к блоку двигателя; 2 — соединение генератора с кронштейном; 3 — винт натяжения; 4 — шкивок генераторной установки; 5 — осевой винт; 5 — приводной ремень; 6 — шкив генератора на коленчатом валу.

Лучше и проще подтягивать ремень генератора ВАЗ-2114 либо на яме, либо просто на ровной и сухой площадке, поскольку придётся поднырнуть под автомобиль, причём несколько раз.
Устанавливаем машину на площадке и ставим её на ручник или на первую передачу.
Если установлена защита картера, то можно попробовать ослабить болт крепления генератора из-под капота. Для этого понадобится головка на 13, но если защиты нет, то проще ослабить болт из-под машины рожковым ключом. Просто срываем гайку и отворачиваем её на несколько оборотов.
Перед тем как подтянуть ремень генератора на ВАЗ-2114, ослабляем верхнюю гайку крепления, которая прижимает корпус генератора к регулировочному кронштейну. Используем все тот же ключ на 13.

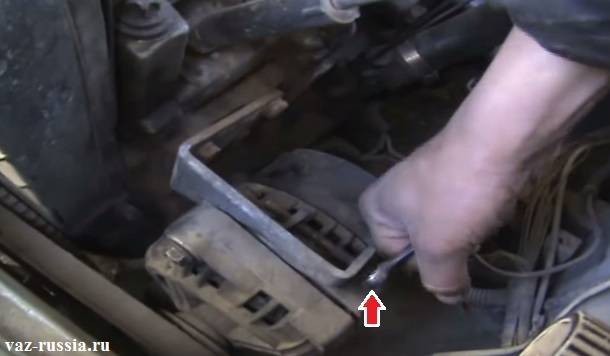

Для подтяжки ремня необходимо найти натяжной болт, он установлен прямо перпендикулярно оси вращения генератора. Вращая болт натяжителя по часовой стрелке, мы подтянем ремень, против — ослабим. При натяжении ремня корпус генератора будет смещаться от блока цилиндров. Более подробно о натяжке ремня ГРМ на ВАЗ-2114 здесь.

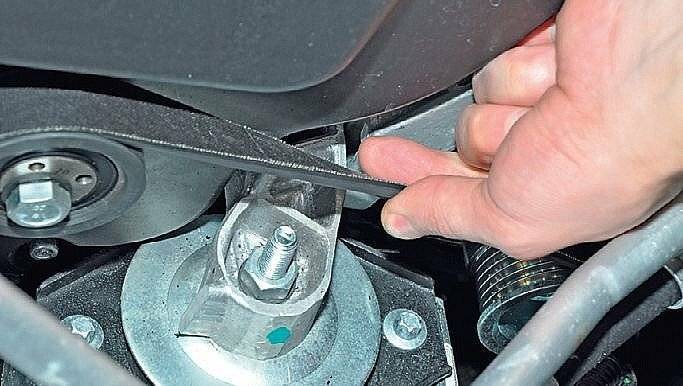

Контролируем натяжение ремня после подтяжки. Сверху это сделать довольно проблематично, поскольку мешает опора двигателя. Проще это сделать снизу, где вся ветка ремня доступна для осмотра. Для визуальной проверки натяжения необходим некоторый опыт, но по ВАЗовской инструкции прогиб ремня не должен превышать 10-15 мм при приложенном усилии 10 кг и после нескольких оборотов коленвала, чтобы ремень уселся на место.
Если ремень натянут правильно, затягиваем нижнюю гайку крепления генератора, затем верхнюю, которая фиксирует корпус генератора к регулировочному кронштейну.

Когда необходимо подтягивать?

Собственно, причины, по которым необходима подтяжка ремня, просты — генератор не вырабатывает достаточный ток для работы всех потребителей на борту и не может обеспечить зарядку АКБ. Первичным признаком слабого натяжения ремня станет свист из-под капота. Тем не менее свистеть ремень может и при попадании воды, иногда — при замасливании шкивов, ещё реже — при выходе подшипников генератора из строя. Если же ремень не поддаётся натяжению или регулировочная рейка не позволяет отодвинуть генератор дальше, необходима замена ремня.

Самая распространённая ошибка — хранение запасного ремня под капотом, в одной из ниш. От постоянной высокой температуры даже самый хороший и новый ремень может прийти в негодность буквально за пару месяцев, если мёртвым грузом лежит под капотом. Новые или запасные ремни стоит хранить или в гараже, или в багажнике.

Подтянуть ремень генератора на ВАЗ-2114 довольно просто, главное — сделать это в меру и придерживаясь простых правил, нормативов производителя. Тогда и генератор (см. «правильный выбор генератора«) прослужит дольше и неприятностей в дороге будет меньше. Прочных всем ремней и добрых дорог!

Замена ремня генератора на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Ремень генератора – благодаря нему генератор начинает свою работу когда двигатель у автомобиля заводиться, а генератор это очень важная деталь в которой образуется электрический ток когда двигатель работает и этот ток который в нём образуется, посылается на всю бортовую сеть в том числе и на аккумулятор (Поэтому особо аккумулятор и не разряжается когда двигатель заведён, а даже наоборот, подзаряжается от генератора), тем самым все приборы горят стабильно (Это если генератор исправен) и не наблюдаются в них скачки напряжения (К примеру приборная панель светит то ярче, то слабее, возможно вы это даже в некоторых автомобилях встречали и это говорит о том, что регулятор напряжения генератора неисправен), но если ремень убрать, то сразу вся нагрузка будет прилагаться на аккумулятор (Автомобиль заведётся без ремня генератора, но вот только проедет он немножко и как только аккумулятор полностью разрядиться, то все приборы первым делом выключаться в автомобиле и уже его с ключа вы не заведёте) и поэтому за данным ремнём нужно обязательно следить и по необходимости менять его на новый, когда это будет нужно.

Примечание! Для того чтобы произвести замену ремня генератора в автомобиле, из инструментов вам пригодятся: Гаечные ключи и всё на этом, но это если вы с верхней части автомобиля собираетесь менять ремень, просто некоторые люди с низу его меняют (С низу легче, но дольше) и в таком случае вам понадобится баллонный ключ взять чтобы болты крепления колеса открутить, домкрат с помощью которого вы автомобиль поднимите, ну и тот же самый набор гаечных ключей, воротком с накидными головками ещё можно воспользоваться и другими ключами которые у вас есть в ящичке для инструментов!

Где находится ремень генератора? На большинстве автомобилях которые выпускаются или выпускались на ВАЗе, генератор установлен в одном и том же месте (Это только переднего привода касается), а именно в правой части автомобиля (Если смотреть по ходу движения авто) глубоко в подкапотном пространстве вы генератор найдёте и как только он будет найден (Указан синей стрелкой), найдите рядом с ним ролик (От генератора ролик круглый идёт, на котором и сидит ремень но за ремнём этот ролик вы не увидите, ну только если часть его немножко выпирающую) на котором и крепиться ремень генератора (Для наглядности ремень и небольшая часть ролика, на фото ниже указаны красной и жёлтой стрелкой).

Когда нужно менять ремень генератора? Как таковой правило периодичности в его замене нет, то есть точных цифр к примеру через 30.000 тыс. км., его сменить нужно будет, вам никто не даст, так как всё на вид определяется и если ремень изношен, то есть на нём имеются трещины, он свистит (Кстати этот свист вы 100% слышали много раз за всю свою жизнь, потому что он на многих автомобилях случается), на нём видны капли различного рода жидкостей (Это может быть из-за порванных патрубков системы охлаждения или из-за дырявого радиатора этой же системы), то такой ремень нуждается в срочной замене (Хотя жидкость с него можно и стереть и поэтому в этом случае ремень можно и не заменять вовсе, но только перед тем как жидкость стирать при помощи тряпки, устраните причину из-за которой на него вода или другая какая то жидкость попадает, а то толка никакого не будет от такого вытирания тряпкой), но кстати свист ещё может быть если ремень плохо натянут, в этой статье мы указали как его правильно нужно натянуть поэтому если что воспользуйтесь ею для того чтобы подтянуть ремень генератора на автомобиле.

Примечание! На самом деле этот свист может по разным причинам появляться, вот например если вы купите дубовый ремень (Из плохой резины) то он будет свистеть, если на него вода попадёт или другая жидкость, то он тоже будет свистеть, даже в холодную погоду этот свист вы услышите (Это потому что резина затвердевает и ремень становиться дубовым, со временем машина прогреется и свист этот пройдёт), ах Да, забыли совсем сообщить вам одну важную новость, не всегда ремень генератора бывает лежит в багажнике автомобиля (Хотя такие вещи как ремень генератора, ремень ГРМ, обязательно должны лежать в нём, потому что при выходе одного из этих ремней, автомобиль либо полностью обездвижется, или же либо он будет ехать, но из электрической части, свет например, ничего работать уже не будет) и поэтому на будущее вам дадим совет, вместо него можно на короткое время воспользоваться галстуком (Связать только его крепко придётся) или же мужским ремнём, более подробную информацию смотрите в видео-ролике который мы разместили чуть ниже:

Когда менять ремень генератора

Современные технологии позволяют изготавливать генераторный ремень настолько прочным, что он способен безотказно работать длительное время — несколько десятков тысяч пробега. Многие производители устанавливают норматив для обязательной замены ремня генератора в 80–100 тысяч километров

Но контроль за состоянием этого важного элемента привода генератора должен быть. Обычная практика: визуальный осмотр на предмет выявления трещин и разлохмачивания краёв при появлении устойчивого свиста

К преждевременному повреждению приводят заусенцы и несоосность на шкивах, а также неправильное натяжение

Об обрыве просигнализируют две контрольные лампочки. Первая — об отсутствии зарядки аккумулятора. Вторая — о резком повышении температуры охлаждающей жидкости (к примеру, на классике от одного расходника работают водяной насос и генератор)

К преждевременному повреждению приводят заусенцы и несоосность на шкивах, а также неправильное натяжение. Об обрыве просигнализируют две контрольные лампочки. Первая — об отсутствии зарядки аккумулятора. Вторая — о резком повышении температуры охлаждающей жидкости (к примеру, на классике от одного расходника работают водяной насос и генератор).

Что делать, если он порвался

Порванный ремень генератора

Если ремень порвётся в дороге, а запасного нет — ситуация сложится довольно серьёзная. Особенно сложно ночью. Двигаться можно только на буксире при заглушённом двигателе, что очень опасно. Если днём, то небольшое расстояние можно проехать на аккумуляторе, отключив все ненужные источники потребления тока: свет, магнитолу, печку, навигатор и другие устройства. В безвыходной ситуации можно попробовать использовать подручные средства:

разрезать порванный вдоль пополам, сложить половинки друг с другом и сделать круг нужной длины, обмотать обе половины крепкой бечёвкой;
поясной ремень, концы которого скрепить проволокой;
женские колготки, концы завязать тугим узлом;
прочная верёвка, концы обмотать крепкой бечёвкой;
жгут из автомобильной камеры, концы обмотать шпагатом или проволокой.

Как правильно подобрать нужный

Если ремень начал разрушаться от длительной эксплуатации или сильного износа — его нужно немедленно менять. Главный критерий — длина, которую можно узнать из каталога, зная каталожный номер детали этой марки автомобиля и его комплектацию. К примеру, длина для марки ВАЗ 2110–2112 у разных моделей различна:

для 8 и 16 клапанных двигателей, в том числе и у Приоры, с минимальной комплектацией — длина равняется 742 мм;
для 16 клапанного двигателя с гидроусилителем — 1115 мм;
для моделей, оснащённых кондиционером — 1125 мм.

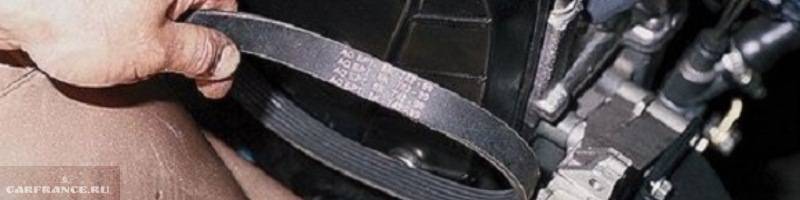

Маркировка наносится на внешнюю сторону ремня

О длине можно узнать из маркировки, которая наносится на внешнюю поверхность. Рекомендуется покупать оригинальный продукт того производителя, чьими изделиями комплектуется автомобиль на сборочном конвейере.

Производители поликлиновых ремней генератора

Поликлиновый ремень генератора GATES

Американская Фирма GATES и её продукция наиболее известны среди всех производителей поликлиновых ремней. Запчасти GATES поставляются на сборочные конвейеры легковых и грузовых автомобилей Италии, Франции, Германии, Швеции, Японии, Кореи, США и других стран. Её ремни качественные, долговечные, но достаточно дорогие. Этот бренд наиболее часто подделывают недобросовестные производители низкокачественных расходников.

Немецкая фирма Continental также хорошо известна качеством своей продукции.

Немецкая фирма Bosch имеет в мире отличную репутацию на многие товары, в том числе на поликлиновые ремни.

Американская компания DAYCO занимает на рынке ремней 2 место и поставляет свои изделия на сборочные конвейеры автомобильных концернов Италии, Франции, Германии и других стран. Оригинальная продукция DAYCO пользуется доверием потребителей не только среди автомобилистов европейских стран, но и в США, Азии, Африке.

ПАО «БалаковоРезиноТехника» — российский производитель оригинальной резинотехнической продукции для конвейеров ВАЗа, ГАЗа и КамАЗа. Её продукты для генераторов охотно покупают владельцы моделей LADA, Волга, Газель и других отечественных марок.

Важность уровня натяжки ремней

Степень натяжения ремня в данной ременной передачи является ответственным параметром, который желательно регулярно контролировать автовладельцам. При значительном ослаблении возникает риск проскальзывания по профилю шкива, ведь вращение передаётся благодаря силе трения. Из-за малого натяга коэффициент трения снижается, а выработка напряжения оказывается ниже установленной производителем авто нормы. Вследствие малого вольтажа возникают негативные факторы:

недостаток зарядки аккумуляторной батареи;
бортовая электросистема испытывает дефицит напряжения;
включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.

Важно! Слабая натяжка ремня генератора способствует его проскальзыванию, нагреванию от трения и приводит быстрому выходу из строя из-за потери своих рабочих характеристик. Автомобилистам также не стоит сильно натягивать ремешок

Подобные действия также не принесут позитива

Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс

Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс

Автомобилистам также не стоит сильно натягивать ремешок. Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс.

Если неправильная натяжка ремня генератора

Генератор выдает в бортовую сеть напряжение, используемое для питания всей электроники и зарядки АКБ. Если его будет недостаточно, то, соответственно, аккумулятор заряжаться не будет и вскоре выйдет из строя. Своевременная регулировка ремня позволит исключить возможные проблемы и последующие материальные затраты на устранения различных поломок. Существует две ситуации, когда имеет место неправильное натяжение:

ремень слишком ослаблен;
привод перетянут.

В обоих случаях возникает риск возникновения дополнительных поломок. Нужно регулярно и правильно натягивать ремень генератора, в противном случае вы не оберетесь проблем.

Если слабое натяжение ремня

При каждой неисправности или нарушении правил эксплуатации всегда проявляются какие-то симптомы. В случае слишком слабой натяжки они проявляются в следующем:

Заниженное напряжение бортовой сети. Это возникает вследствие проскальзывания шкива генератора и снижения оборотов вращения, из-за чего он меньше вырабатывает энергии. При длительной езде в таком режиме быстро садится аккумуляторная батарея и вскоре вовсе выходит из строя.
Визг ремня. Из-за проскальзывания возникает трение, при котором издается характерный неприятный звук. Вместе с трением резина сильно нагревается, поэтому вскоре он лопнет из-за расплавления и перегрева. Свист характерен для ручейковых ремней.
Изношенное состояние. Если на приводе виды нити, то это прямой доказательства сильного износа детали. Ее нужно заменить и правильно отрегулировать натяжку.

Что будет если перетянуть ремень генератора

При выполнении замены или регулировки также опасно перетянуть ремень. На детали агрегата будет действовать увеличенная радиальная нагрузка, из-за чего возникает ускоренный износ подшипников. В них появляется люфт, из-за которого быстрее изнашиваются щетки, и может повредиться железо якоря. Перетянутый ремень генератора становится причиной следующих проблем:

износ передних фланцевых подшипников;
повреждение железа статора и якоря;
ускоренный износ токосъемных колец и щеток;
повреждение обмотки статора и КЗ;
повреждение корпуса и прочих деталей.

Также перетянутый ремень оказывает большую нагрузку на двигатель, что влечет за собой увеличение расхода топлива. Как видите, правильная натяжка ремня генератора имеет большое значение и ее нужно соблюдать. В противном случае возникнет множество сопутствующих проблем, связанных с дополнительными затратами на ремонт.

Что такое ГРМ?

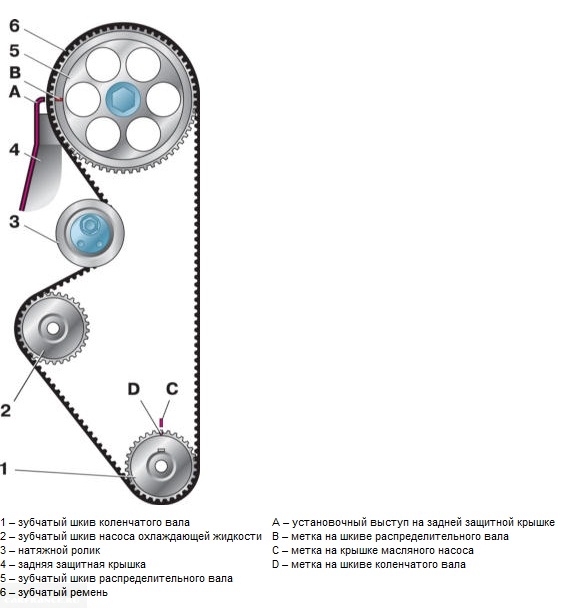

Схема устройства ГРМ

Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.

Одни находятся на блоке, а другие на шкивах. При первом верхнем положении цилиндра все эти метки должны совпадать.

Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.

Характеристики приводных ремней

Ременная передача отличается легкостью монтажа и замены, перегрузки компенсируются эластичностью приводов. Подобный вид незаменим во время работы на больших скоростях.

Приводные ремни отличаются по целому ряду характеристик, в первую очередь, это:

тип зубчатый или нет;
длина;
ширина;
форма;
жесткость;
материал.

Типы

Приводные ремни делятся на различные типы, начнем с клиновых узкого сечения. Приводы такого типа специализированы для высокоскоростных передач, функционирующих в разных условиях. Разрабатывались они на основе деталей с обычным сечением. Подобная конструкция способствуют повышению эластичности, уменьшению напряжения на изгибах и гарантирует лучшие рабочие качества.

Клиновые ремни с фасонным зубом применяются, когда есть необходимость в повышенной скорости вращения. Подобные приводы гарантируют передачу любой мощности, обладая множеством преимуществ, если сравнивать с обычными.

Клиновые ремни с фасонным зубом

Вариаторные типы отличаются повышенной прочностью и более высоким коэффициентом полезного действия. Они применяются в агрегатах индустриальной и сельхозтехники, когда требуется передача существенной мощности. Кордшнуровая база этих деталей обеспечивает не лишь износоустойчивость в работе, но и способность сохранять собственные характеристики во всех режимах функционирования мотора. Гибкие и долговечные волокна не дают возможность приводу вытягиваться и сокращаться. Особая форма зубчиков гарантирует мягкий ход и стабильность, на всех оборотах.

Вариаторный тип приводов

Поликлиновые типы соединили в себе отличную упругость плоских с лучшей передачей мощности клиновидных. Они имеют плоскую поверхность со специальными ребрами. Чтобы улучшить рабочие данные и износостойкость, приводы подобного типа армируются специальным кордом. Отличаются лучшими данными, в случае если устанавливаются в извилистые приводы.

Зубчатые типы нашли применение в станках, индустриальных, домашнем оборудовании и автодвигателях. Основная характерная черта передач подобного типа это синхронность и передача больших нагрузок при малых натяжениях. Это дает возможность снизить нагрузку на узлы и системы.

Зубчатый образец привода

Маркировка

Традиционно в маркировке таких ремней указываются следующие данные:

предприятие-изготовитель;
поперечное сечение;
размер;
дата выпуска;
ГОСТ;
класс привода;
назначение.

Размеры

Размеры приводов могут быть самые разные и выпускаются под конкретную модель автомобиля или оборудования. Перед заменой этой детали на своем транспортном средстве обязательно проведите сравнение новой и заменяемой.

Таблица конвертации

Таблица длин — часть 1

Таблица длин — часть 2
