Какой генератор лучше поставить на ваз 2114

Виды электрических неисправностей

Проблема с генератором — перестает вырабатывать ток. На приборной панели загорается индикатор. К поломке приводят электрические неисправности:

1. Перегорел предохранитель или контакты. Осуществить замену — минутное дело. С контактами дела обстоят иначе.
2. Износились щетки. Поменять можно самостоятельно, покупать новое устройство не нужно.
3. Вышло из строя реле регулятора. Отремонтировать можно самостоятельно или обратиться к мастерам.
4. Поломка диодного моста. Ремонту не подлежит, только замена. Для этого нужно разбирать генератор, без опыта лучше не производить подобные работы, следует отдать мастерам.

1. Обрыв в цепи статора или ротора, возникший из-за замыкания. Ремонтировать дороже, чем приобрести новый электроузел.

Признаки, помогающие обнаружить электрическую неисправность:

1. Индикатор аккумулятора на приборной панели не гаснет после запуска силового агрегата или моргает.
2. Запах горелых проводов из-под капота (серьезная проблема, которая может быть не связана с электрогенератором).
3. Появление искр в корпусе.
4. Падение вольтажа.
5. Постоянный перезаряд АКБ.
6. Фары отрегулированы, светят тускло, при включении других источников электропотребления почти не горят.

Возможные неисправности, ведущие к поломке генераторов ВАЗ 2114

Ниже приведем самые распространенные неисправности и варианты их выявления и устранения:

1. Перегорел предохранитель – нужно просто его заменить новым, однако желательно выявить причину такого перегорания.
2. Обрыв цепи питания – нужно обязательно проверить качество соединений нулевого провода со всеми другими контактами.
3. Проблемы в замке зажигания – следует убедиться в том, что плата от замка зажигания исправна.
4. Неисправность контрольной лампы.
5. Выход из стоя щеток генератора – понадобится замена, как самих щеток, так и щеткодержателя. При этом контактные кольца можно просто почистить, используя для этого бензин либо WD 40.
6. Проблемы с регулятором напряжения.
7. Повреждение (к примеру, механическое или др.) ремня генератора.
8. Вышел из строя подшипник.

Устранить любую из этих проблем можно и нужно сразу после появления. В противном случае практически любая из них со временем может вывести из строя генератор ваз 2114, а замена устройства – удовольствие совсем не дешевое.

Проверка напряжения на генераторе

Согласно правилам эксплуатации, контрольное измерение выдаваемого генератором напряжения производится каждые полгода. Идеально делать это осенью и весной (до и после холодов). Все дело в том, что именно на этот период на устройство приходятся пиковые нагрузки

При этом важно помнить – проверка делается регулярно и в полной мере по приведенному ниже алгоритму

Игнорировать эту процедуру не следует, так как значение рассматриваемого элемента очень велико. Ведь если он не в состоянии будет производить электричество, то довольно скоро батарея сядет, и двигатель в один далеко не прекрасный момент попросту не запустится. При этом если выдаваемое напряжение чересчур высоко, то повышается шанс выхода из строя других узлов или собственно проводки, искать пробой в которой окажется сомнительным удовольствием.

Замена и ремонт генератора на ВАЗ 2114 2115

Где находится: моторный отсек, слева от силового агрегата, с торцевой части.

Подготовительный этап:

• набор ключей, головок, воротков;
• динамометрический ключ, чтобы проверить степень натяжения приводного ремня;
• монтажная лопатка, чтобы снять ремень;
• отвертка с плоским, крестообразным наконечниками

Пошаговая инструкция по замене:

1. Фиксируем транспортное средство на ровной платформе.
2. Выжимаем стояночный тормоз.
3. Выключаем зажигание.
4. Открываем капот.
5. Отключаем клеммы с аккумулятора.
6. Отвинчиваем крепление клемм «+» и «-» от генераторной установки.
7. Выворачиваем стяжной болт кронштейна опоры.
8. Опускаем ГУ вниз, выводим ремень приводного механизма из канавки.
9. Отворачиваем шпильки, выворачиваем стяжной болт.
10. Чтобы поменять ГУ, извлекаем его со штатного места.

Демонтаж ГУ на ВАЗ 2114 (ВАЗ 2115) своими руками завершен. Проводим комплексную профилактику оборудования, очищаем корпус и элементы от грязи, пыли, продуваем обмотку потоком сжатого воздуха, просушиваем контакты.

Изношенные детали и комплектующие заменяем новыми по мере необходимости, при обнаружении дефектов. Генератор подлежит полной замене, если в его корпусе выявлены трещины.

Мультиметром замеряем сопротивление обмотки возбуждения, проверяем диодный мост на работоспособность. Также осматриваем предохранитель на целостность, заменяем новым при обнаружении повреждения.

Установка генератора своими руками:

1. Фиксируем ГУ на опорные кронштейны, надеваем шпильку, пружинную шайбу.
2. Укладываем ремень в канавку.
3. Вкручиваем болты крепления.
4. Выводим корпус ГУ вверх, затягиваем болты крепления планки.
5. Затягиваем крепежи генератора динамометрическим ключом с усилием 28.0 Нм.
6. Проверяем прогиб ремня, диапазон не должен превышать 12 мм. подтягиваем по мере необходимости.
7. Зажимаем силовые кабели на установке.
8. Надеваем клеммы АКБ.

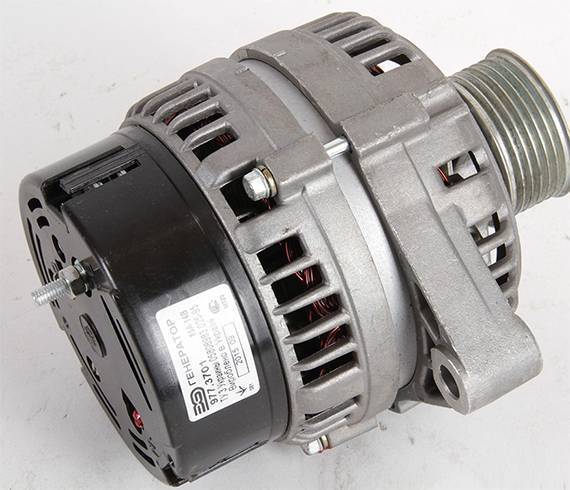

Чтобы сократить частоту замены ГУ некоторые автовладельцы устанавливают генераторы от Приоры (инжектор, 8 клапанов). Оборудование мощнее по техническим характеристикам, а значит, обеспечивает стабильность выработки и подачи тока двигателю.

Новая генераторная установка дороже штатной на 500 – 750 рублей. Отверстия под крепежи полностью совпадают с заводскими на ВАЗ 2114 (ВАЗ 2115).

Генераторы на ВАЗ 2115

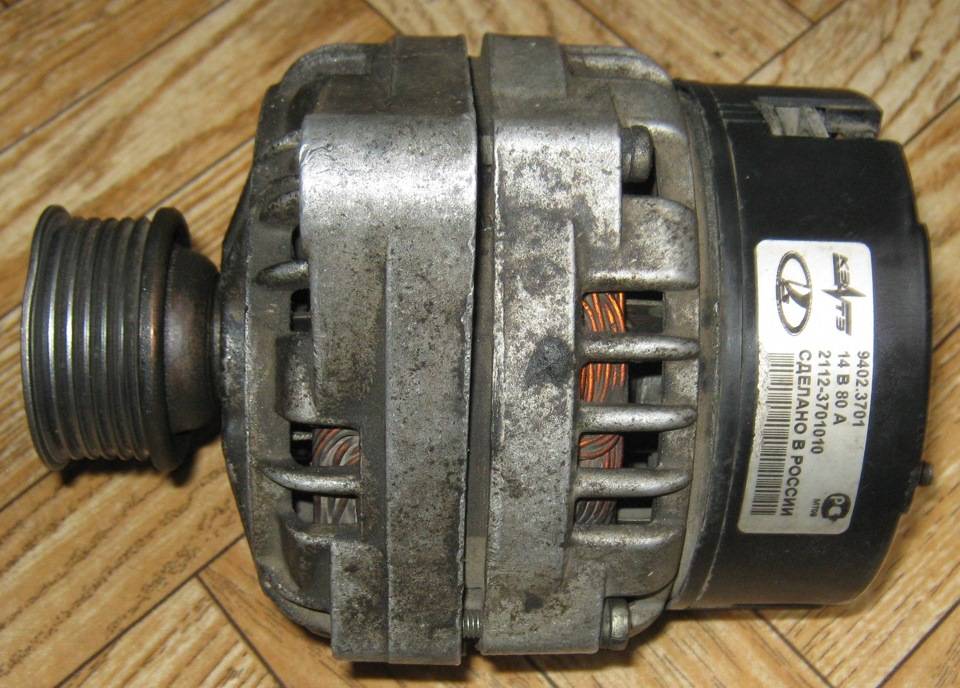

ВАЗ 2115, созданный на основе «девятки», перенял от неё основные узлы и агрегаты. Соответственно и проблем с оборудованием тоже много. Если авто с карбюраторным двигателем, может комплектоваться генератором 37.3701 на 55 А, который отличается от вышеназванного способом крепления. Однако такого напряжения не хватает при постоянной эксплуатации современных аудиосистем, противотуманок и других энергопотребляющих опций. Какой генератор лучше поставить на ВАЗ 2115 — однозначно рекомендуют автовладельцы ставить не ниже 80 А мощностью. Сейчас на ВАЗ 2115, как и на 2113-2114, устанавливаются трёхфазные 94.3701 с отдачей 80 А.

Для большей мощности можно на 2020 поставить приоровский генератор КЗАТЭ 9402.3701 на 90 А, который подходит по креплению, шкиву. Надёжный агрегат обеспечит вас необходимой энергией при любом количестве энергопотребляющих устройств.

Обобщая сказанное выше, можно отметить, что при покупке генератора на ВАЗ на замену поломанного или для усиления мощности лучше выбирать российские модели, так как они наиболее подходят по конструкции, не придётся проводить дорогостоящую доработку. К тому же вы всегда найдёте необходимые

Для работы ЭУРа 73 ампер штатного гены оказалось маловато. ЭУР не хотел работать. Я в общем-то знал, что так будет, но решил проверить. Задолго до приобретения ЭУРа я запасся новым геной для 2123 120А, кронштейном и шкивами под поликлиновой ремень. Ну и ремешком соответственно. Длинна ремня 910мм.

Снял старый шкив коленвала, припер домой. Оппа!

Зубчатый венец на новом и старом шкивах не совпадают по плоскостям. Пошел открутил переднюю крышку двигателя. Ее номер 21214. А под поликлин нужна 2123 с отверстиями под кронштейн натяжного ролика, ну и комплект прокладок двигателя. Минус 800 рублей бюджета. В планы не входило…

За то теперь датчик коленвала стоит на месте и смотрит четко на венец(фотки нету). Отверстия в крышке заглушил винтами с медными шайбами.

Порядок. Дальше поменял штатный шкив помпы на шкив помпы 2123.

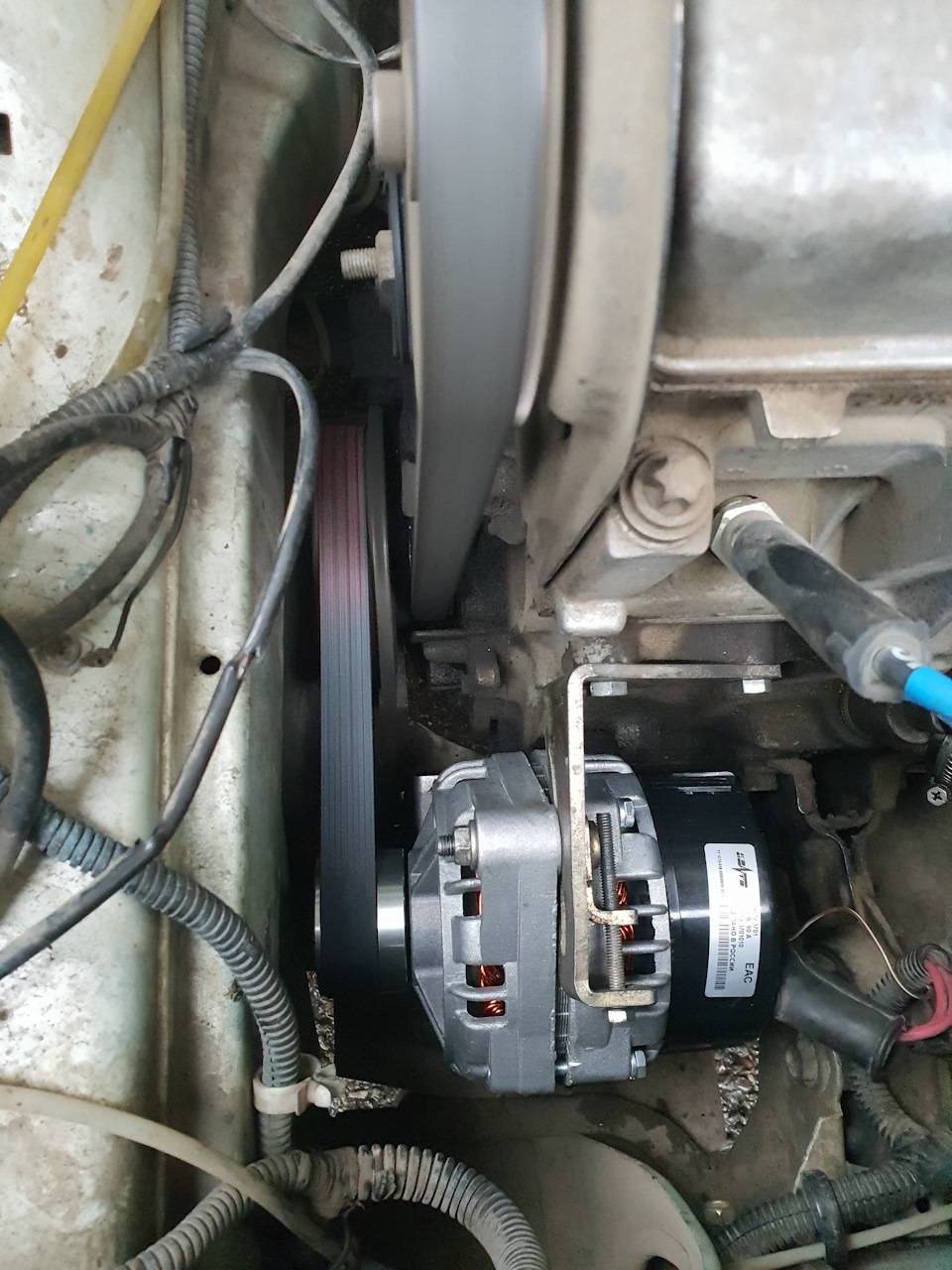

Теперь гена… Думал, скину старый, воткну новый, делов-то. Хрен там! На Шеви гена стоит с другой стороны мотора наверху, а мне и в голову не пришло посмотреть заранее.

В итоге с генной пришлось помучаться. Во-первых, чтобы не снимать половину навесного или радиатор, сначала надо открутить старый кронштейн, потом впихнуть новый генератор и подвесить его на веревочке.

А затем прикручивать новый кронштейн и собирать. А гена весит 5 кило. Неудобняк полный! Ну и ладно, фиг с ним. Прикрутил. Ремешок накинул… Кажись, чего-то не так)))

Несовпадение по плоскостям, дубль два! Шкив гены вылезает вперед, по сравнению с остальными на 12 мм! Оппа! Болгарин и напильник… Выставляем плоскости в одну линию. Гену трогать не стал. Пилил заднее ухо кронштейна и втулку. От втулки осталась половина. Делал на глаз. Опять подгонка по-месту. Вышло приблизительно 12мм. Будет время проверю состояние ремня и промеряю точно на сколько гену пришлось двигать. Вроде под капотом тихо пока и на 5000 об/мин. Планка гены модели KOLHOZ была собрана болтами из двух планок. Одна от 21214 другая от МТЗ. Колхоз вышел редкий, без дрели и болгарина опять не обошлось, но без гены ЭУР работать не будет. А мне уж невтерпеж! На фотках ниже не конечный результат. Планки были скручены двумя болтами М8 насмерть. Та да!

В общем с генной все вышло не так просто, как подразумевалось, но гена пашет на 5+, ЭУР работает и напруга теперь не падает ниже 13В при полной нагрузке. То, что доктор прописал.

Да, забыл! Штатные клеммы на гену диаметром М6, а шпилька на генераторе М8. клеммы проводки придется менять.

В ролях: Генератор ВАЗ-2123 инжектор 14В 120А ЗиТ 7712.3701-01 – 4690 руб. Крышка двигателя ВАЗ-2123 передняя АвтоВАЗ. Артикул: 2123-1002060 — 880 руб. Шкив ВАЗ-2123 насоса водяного. Артикул: 2123-1308024 – 405 руб. Шкив ВАЗ-2123 коленвала демпферный SLON. Артикул: 2123-1005058-01 – 1635 руб. Планка генератора ВАЗ-21214 АвтоВАЗ. Артикул: 21214-3701635 – 65 руб. Планка генератора МТЗ, Д-243 ММЗ. Артикул 240-3701063 – 130 руб. Ремень MEYLE(Germany) 050 005 0910 — в районе 250 рублей. Не помню. Прокладки, сальник, винты, втулки и шайбы.

Проверка генератора

Данная процедура должна производится в такой последовательности:

• включается зажигание (все лампочки на панели в салоне должны гореть);
• запускается двигатель (если с генератором все в порядке, то индикатор АКБ гаснет);
• после разогрева силовой установки (90 градусов) требуется максимально загрузить сеть;
• помощнику нужно следить за тем, чтобы на холостом ходу сохранялись обороты – 3,5 тысячи;
• мультиметр подключают к аккумулятору.

В норме при полной загрузке показатели не должны быть ниже 13 вольт.

В случае если напряжение будет меньше указанного предела – генератор не производит достаточного количества электроэнергии.

Когда никаких проблем не замечено, осуществляется измерение после полного отключения нагрузки. Здесь нормальные данные – от 14,5 до 14,7 вольт.

Снятие генератора с автомобиля и его разборка

Вполне очевидно, что методы поверхностной диагностики далеко не всегда позволяют точно определить неисправность. Более того, чтобы выполнить ремонт, агрегат во многих случаях нужно снимать. При этом на одних моделях (например, генератор на ВАЗ 2107) снять легче, чем на других. Что касается более современных ВАЗ 2114 или ВАЗ 2115, генератор снять несколько сложнее и нужно знать определенные нюансы. Давайте разбираться.

• Итак, рассмотренный ниже вариант позволяет не снимать защиту двигателя. Для снятия генератора ВАЗ 2114 нужно подготовить: ключи гаечные на 13, на 10, ключ рожковый 17 х 19, головку на 15, а также монтировку;
• Теперь можно снимать клеммы с АКБ, ослабить ремень генератора и снять его. После осуществляется демонтаж натяжного механизма ремня;
• После от генератора следует отсоединить провода, отключить разъем на обмотку напряжения;
• Сам генератор крепится гайкой и длинным болтом. Сначала откручивают болты головкой 15, на которых кронштейн закрепляется на блоке;
• Теперь делается разворот устройства по направлению по часовой стрелке. Это позволит извлечь ось крепления к кронштейну;
• После можно выкручивать гайку (ключ на 19) и доставать гайку вместе с втулкой. После из кронштейна ось выбивают надставкой;
• Завершающим этапом становится извлечение генератора, потянув его вверх;

Чтобы разобрать генератор, нужны ключи рожковые 19 и 10,  а также крестовая отвертка. Сначала снимается защитный кожух на корпусе (следует отжать 3 защелки). Винты крепления щеточного узла выкручиваются отверткой. Затем следует отсоединить провода от вывода реле-регулятора. Далее нужно открутить 4 винта крепления блока выпрямителей.

Следующим шагом будет отключение выводов обмоток и снятие выпрямительного блока. Параллельно снимается  конденсатор, который устраняет радиопомехи. Далее нужно открутить 4 винта, стягивающие корпус, после чего снимается крышка, где стоят контактные кольца. Далее нужно открутить гайку, крепящую шкив. Чтобы это сделать, лучше сразу зажать вал ротора в тиски, тем самым избежав проворачивания.

После нужно снять шкив генератора и упорную шайбу с вала ротора. Затем убирается крышка с ротора. Рекомендуется заранее наметить положение статора относительно крышек, чтобы упростить сборку.

Результатом проделанной работы становится возможность  осмотреть разобранный генератор ВАЗ 2114, провести дефектовку. По окончании сборка и установка генератора на машину производится в обратном порядке. Если же устройство сразу меняется на новое вместо ремонта,  тогда можно сразу перейти к монтажу.

Кстати, не всегда замена генератора ВАЗ 2114 связана только с неисправностями генераторной установки. Например, заменить генератор в машине может быть нужно по причине комплексной установки мощного допоборудования (например,  акустики, усилителей и сабвуферов вместе с подогревами сидений и т.д.)

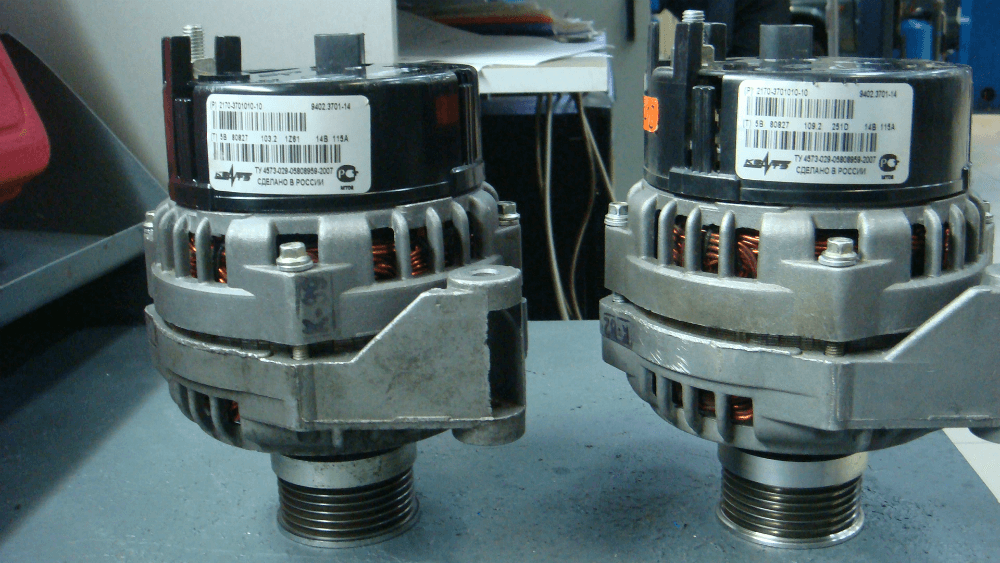

Что касается 2114, в таком случае многие автолюбители  выбирают вместо устройства на 80 Ампер  более мощный генератор на 115 Ампер (от Лада Приора или ВАЗ Калина).  Дело в том, что в плане крепления нет никаких отличий. Нужно только поменять шкив приводного ремня. Заменив указанный шкив, остается только установить на ВАЗ 2114 генератор от Приоры или Калины.

Какой генератор лучше поставить на ВАЗ-2114 инжектор

Каждому автомобилисту, который интересуется устройством своего железного коня, известно, что основным источником электроэнергии в электрооборудовании любого автомобиля является энергетическая установка, в которую входит аккумуляторная батарея, генератор и реле-регулятор. Аккумулятор является основным в этой тройке. Он питает всю бортовую сеть автомобиля, а генератор с реле-регулятором, по мере своей возможности и необходимости, подпитывают АКБ и следят за тем, чтобы бортовая сеть автомобиля не превышала заданного напряжения (для автомобилей с 12-вольтовым оборудованием это напряжение составляет 14—14,6 В, а для 24-вольтового — 27—28,8 В). И хотя генераторы в автомобиле являются предметами «долгоиграющими», все же и они порой выходят из строя. Давайте посмотрим, что предлагает нам российский рынок для замены вышедшего из строя генератора, а заодно протестируем предложенные модели в нашей испытательной лаборатории.

Для начала небольшой ликбез. Генератор необходим для бесперебойного заряда постоянно разряжаемой АКБ электроприборами, включенными в бортовую сеть автомобиля. На современные машины устанавливаются генераторы переменного тока. Они в наибольшей степени отвечают требованиям, которые предъявляются для одного из важнейших энергоузлов автомобиля.

Генератор преобразует механическую энергию, получаемую от двигателя, в электрическую. Регулятор напряжения (в подавляющем большинстве современных автомобилей — составная часть генератора, за редким исключением, когда регулятор является «выносным», то есть выносится в моторный отсек, отдельно от генератора) поддерживает напряжение бортовой сети автомобиля в заданных пределах при изменении электрической нагрузки, частоты вращения ротора генератора и температуры окружающей среды.

Как измерить напряжение генератора?

Чтобы вовремя заметить изменения в показаниях на генераторе своего автомобиля, нужно научиться их измерять.

Существует два способа. Первый достаточно легкий, но не очень точный. Можно посмотреть показания вольтажа на бортовом компьютере. Однако их нельзя назвать достоверными, поскольку часто они бывают заниженными. Или же напряжение может подпрыгнуть от нагрузки. И это не всегда означает неисправность. Причина может крыться в том, что какой-то потребитель слишком мощный или подключен не так, как нужно. А может быть и вовсе все дело в погрешности прибора.

Второй способ требует больше времени и усилий, однако он позволяет определить данные более точно. Для его выполнения понадобятся мультиметр и помощник.

Необходимо проделать следующее:

1. Включить зажигание и дождаться, пока все сигнальные лампы на приборной панели загорятся в штатном режиме.
2. Завести машину и убедиться, что индикатор аккумулятора погас. Если нет, значит нужно искать поломку – может быть неисправен генератор или аккумулятор, либо проблемы с проводкой.
3. Автомобиль должен прогреться до рабочей температуры, а все имеющиеся электропотребители необходимо включить.
4. На мультиметре устанавливается режим вольтметра.
5. В работу включается помощник: он должен поддерживать обороты мотора в пределах 3500.
6. Подключить мультиметр к аккумулятору.
7. Произвести измерения. В норме на мультиметре должно появиться показание 13-13,2 В или чуть больше. Если же цифра ниже, это признак неисправности генератора или аккумулятора.

Такую же последовательность действий стоит провести и с выключенными потребителями. Если генератор исправен, то мультиметр покажет примерно 14,5-14,7 В.

При подключении мультиметра к выводам генератора показания должны быть в пределах 14-14,3 В. Когда помощник увеличит обороты мотора, напряжение должно измениться не более, чем на 0,5 В. Если же его значение сильно колеблется, это признак неисправности в устройстве.

Проверка генератора ВАЗ 2114 и характерные неисправности

Перед тем как проверить генератор на ваз 2114 нужно узнать, какие неисправности могут обнаруживаться при испытаниях и каким образом эти поломки проявляются.

Поломки проявляющиеся в рабочем режиме

1. При включенном зажигании не загорается лампочка на приборной панели и не работают основные приборы.
2. Лампочка контроля не высветилась после поворота ключа зажигания и не светится после запуска. Аккумулятор разряжен.
3. При работающей машине лампочка светится ярко или слабо. Аккумулятор разряжен.
4. Лампочка при работающем автомобиле светится ярко. Аккумулятор перезаряжен.
5. Повышенный уровень шума при работе электрогенератора.

Проверка генератора ВАЗ 2114 при запущенном двигателе на автомобиле

Готовясь к проверке агрегата надо купить специальный измерительный прибор для контроля автомобильной электрической сети. Порядок действий при контроле следующий:

• вставить ключ зажигания, повернуть его и проверить, что все контрольные лампы горят в полную силу;
• запустить двигатель — контрольная лампа должна погаснуть, если она светится ярко или не в полную силу, следовательно есть неполадки в генераторной цепи;
• когда двигатель прогреется до рабочей температуры включить все электроприборы , для создания максимальной нагрузки;
• чтобы подключить измеритель в режиме вольтметра, прочитать в руководстве по эксплуатации какое напряжение должен выдавать генератор ВАЗ 2114 при максимальной нагрузке бортовой сети;
• установить 3500 оборотов в минуту;
• подключить измеритель к аккумулятору и проверить напряжение, если на приборе меньше 13 вольт значит аккумулятор разряжен и требуется искать поломку. Это может оказаться плохо натянутый ремень, отказ в регуляторе, выработанные щетки и окислившиеся контакты;
• выключить по максимуму все приборы и узнать сколько вольт должен выдавать генератор ВАЗ 2114 в этом режиме. С выключенными потребителями при замере пробником аккумулятора должно быть не меньше 14,7 вольт, если намного больше, то надо менять регулятор на агрегате;
• не выключая машину послушать насколько шумит генератор ВАЗ 2114, если уровень шума повышенный, значит сломались подшипники. Одна из причин — перетянутый ремень привода;
• выключить машину, дать остыть и проверить как натянут ремень, нажав на него пальцем, прогиб — один, максимум полтора сантиметра.

Проверка элементов агрегата и его обслуживание

Глубокий инструментальный контроль генератора ВАЗ 2114 включает в себя диагностику диодного моста, регулятора, обмоток статора и ротора с применением пробника (это лампочка 12 В с мощностью 3 Вт):

• применяемые диоды с односторонней проходимостью, лампа загораться не должна, если она светится, значит диод поломан;
• когда проверяется регулятор, пробник, подключенный к щеткам в случае повышения до 16 вольт должен погаснуть, если она продолжает светиться или наоборот не светится ни при каком напряжении, значит это говорит о неисправности регулятора;
• контролируя обмотки ищут короткое замыкание или его отсутствие. Если замыкание обнаружено статор надо поменять.

Для того, чтобы быть уверенным в работоспособности своего генератора надо каждые 10 тысяч километров его проверять, а между проверками регулярно обслуживать, то есть:

• следить за чистотой поверхностей;
• проверять крепления генератора к двигателю и надежность закрепления всех клеммных соединений с проводами;
• проверять натяжение и состояние ремня;
• проверять состояние подшипников на слух и при вращении шкива со снятым ремнем.

В качестве рекомендации опытные водители советуют тем, кто постоянно ездит на дальние расстояния, иметь в багажнике среди аварийного запаса приводной ремень генератора. А самому водителю пройти мастер-класс по его замене. Порыв ремня — это распространенная неисправность и случается она по закону дороги в безлюдной местности. К сожалению, без ремня машина двигаться не может. Так что запас окажется нелишним.

Проверка диодного моста и конденсатора

Задача этого узла в предотвращении прохождения электричества к генератору. Он должен направлять его от генератора к потребителю. При этом всякое отклонение является неисправностью диодного моста.

Для проверки демонтируем его и распаиваем выводы на генераторе. Выставляем прибор на «прозвон».

Для проверки силового диода черный щуп подносим к пластине моста, красный крепим на выход. При показании мультиметра 400-800 Ом – диод исправен, другие цифры требуют замены диода или моста.

При проверке вспомогательного диода, операция выполняется аналогично. Но при перемене щупов местами, прибор должен показать значение сопротивления стремящегося к бесконечности.

При проверке полярного конденсатора, нужно убрать оставшийся заряд. Затем, на шкале выставляем замер сопротивления. Контакты должны крепиться, соблюдая полярность. При замере исправной детали, сопротивление постепенно растет. В противном случае, когда на экране будет 0, ее следует заменить.

Если тестируется неполярный конденсатор, на шкале значений выставляется МОм. Щупы располагаем на контактах независимо от полярности. Затем, нужно замерить значение сопротивления. Если на экране цифра меньше 2 Ом – это неисправная деталь.

В заключение, необходимо напомнить, что все измерения при проверке работоспособности генератора с помощью мультиметра, проводятся измерением значения сопротивления электрического тока.

Только для измерения напряжения на выходе генератора, прибор настраивают для измерения этой величины. Провести проверку генератора мультиметром может любой новичок. Нужно только работать с полной ответственностью и следовать инструкциям.

Возможные неисправности

Если напряжение ниже норматива, то:

• ремень генератора ослаб (в идеале его нельзя продавить пальцем более чем на 10 миллиметров);
• контакты на устройстве окислились;
• истерлись провода;
• пришли в негодность щетки;
• испорчен регулятор напряжения;
• поломаны подшипники;
• перегорел один из предохранителей.

На ВАЗ-2114 генератор является электрическим трехфазным устройством, которое работает с переменным током. Данное устройство оборудовано целым блоком выпрямителей, используемых для того, чтобы преобразовывать переменный ток в постоянный. Основными частями этой установки являются:

1. Алюминиевые крышки (задняя и передняя), в которых имеются специально выделенные места для подшипников. На задней крышке можно обнаружить клемму, предназначенную для соединения генератора с АКБ. Есть там и разъем, использующийся для того, чтобы подать напряжение на обмотку. На той же задней крышке можно встретить конденсатор, используемый для преодоления любых радиопомех.
2. Цилиндр сердечника статора. На вышеуказанном автомобиле он изготавливается из специального железа, называющегося «трансформаторное». Внутри располагаются пазы, в которые, собственно, и помещается обмотка. Там также есть и выводы для дальнейшего его соединения с выпрямительным блоком.
3. Обмотка возбуждения располагается на валу ротора. Она подключается к специальным контактным кольцам, сделанным из меди. Спереди этого вала располагается шпоночная канавка, на которую монтируется приводной шкив.
4. Щетки в этом генераторе изготовлены из цельного узла, которое совмещено с электронным реле. Оно, в свою очередь, скрывается под достаточно прочным металлическим корпусом и крепится к держателю щеток.
5. Блок диодов крепится к задней крышке. Он состоит из 9 частей, 3 из которых являются дополнительными. Диоды установлены на специальные металлические пластины, имеющие форму полукруга. За счет этого полупроводники получают лучшее охлаждение.
