Как прокачать сцепление на форд фокус 2

Прокачка сцепления

1. На рабочем цилиндре сцепления находим штуцер для удаления воздуха, снимаем с него резиновый защитный колпачок.

Со штуцера снимаем резиновый защитный колпачок.

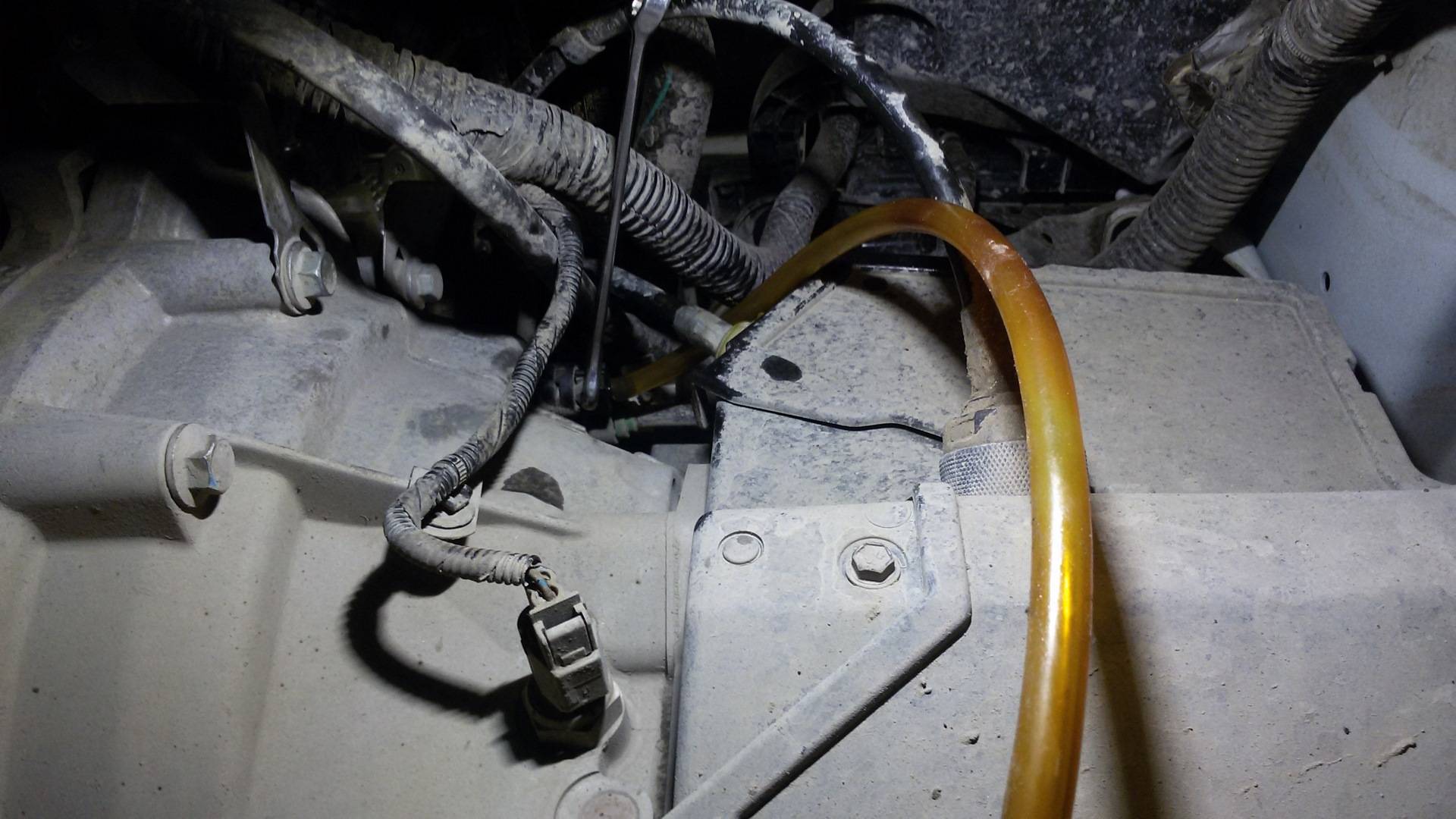

Надеваем трубку на штуцер рабочего цилиндра, а второй конец опускаем в бутылку с тормозной жидкостью.

Откручиваем чуть более, чем на пол-оборота штуцер прокачки.

После прокачки доливаем жидкость до номинального уровня и проверяем работу гидропривода сцепления. Полный ход упорного толкателя поршня рабочего цилиндра не должен быть больше 25-27 мм. В противном случае сцеплению необходима регулировка. Хорошей всем работы и безоблачных дорог!

При наступлении холодов -30-35°С педаль сцепления стала мягкой, но при этом передачи включались так же как и прежде.Ездил так в течении недели, и с каждым разом включении передач становилось все труднее, приходилось раз по пять выжимать педаль для переключения.Первое, что пришло в голову- замерзла тормазуха, поставил машину в теплый гараж, не помогло.Начал читать форумы, думал поседею от такой информации, что только не пишут, от прокачки до замены главного тормозного цилиндра, замены выжимного и сцепы в целом.Но так как утечки тормозной жидкости нет, уровень в норме и передачи все включаются без хруста, то замены деталей сразу отмёл.Решил начать с малого, прокачки сцепления.На теории все просто, а на практике оказалось не так уж и просто.С начала не мог найти штутцер прокачки, на разных комплектация он по разному и выглядит.

Прокачку можно провести сверху, но придется снять воздушный фильтр, либо снизу, что не особо удобно из-за проводов.Снимать воздушник мне не хотелось, поэтому полез в яму.Занятие не из приятных, т.к все провода и шланги мешают и ограничивают подход, пришлось изощрятся.Взял ключ на 13″, что было под рукой и им немного ослабил затяжку, далее помощник около 10 раз нажимает на педаль сцепления и удерживает в нажатом состоянии, а я в свою очередь откручиваю штуцер на полоборота, жижа пошла мутно-белого цвета.Прокачивали до тех пор пока педаль не стала тугой как раньше.И самое главное не забывать подливать тормозуху в бачок, чтобы вновь не завоздушить.Вывод:нужно менять тормозуху хотя бы раз в два года, т.к тормозная жидкость гигроскопична-впитывает влагу.

Всем привет, в этой записи расскажу как я менял тормозуху и прокачивал сцепление. Решился на это так как пробег хоть и маловат но машине уже 5 лет а тормозуху никто не менял в ней, да и сцепление у меня как то совсем вверху схватывает, не буксует не трещит, просто схватывает в самом конце хода практически, не знаю может так и должно быть, но пока не готов я материально делать замену сцепления комплектом, поэтому и решил попробовать для начала прокачать его, может и будет результат, и результат есть). Жидкость купил я ATE dot4, взял металлическую литрушечку по деньгам получилась чуть больше 400р. Прикупил шприц, так как без него тормозуху в бачок не залить просто из бутылки. В гараже осталась старая бутылка с трубкой использовал её несколько раз для прокачки тормозной сиситемы, сразу скажу что лучше использовать бутылочку посветлее, моя уже совсем грязная и не прозрачная почти стала) ну да ладно свои функции она выполнила как надо. Перед тем как приступить к работе глянул в интернете как лучше подлезть к штуцеру, там написано что можно снять воздушный фильтр, либо ещё можно АКБ с площадкой снять, я снял только воздухан, лениво было крутить АКБ да и без него можно вполне добраться до штуцера. В интернете написано мол типо оденьте шланг на штуцер и ключом вроде на 11 отворачивайте гайку, ага хрен там, никакой гайки там нету, там штуковина такая пластмассовая типо шарового крана и на ней этот штуцер, который как я понял можно рукой отворачивать и заворачивать, вот только двумя пальцами это сложновато делать, а пассатижами неудобно и опасно, можно обломить его. Я крутил пальцами сперва потом взял ключ на 12 и начал им пробовать его прокручивать он надевается на него и вполне можно им пользоваться. На кране этом есть отметена полоска такая своеобразная когда они совмещены кран закрыт, это чтобы не спутать и не завоздушить. Когда начал качать увидел много воздуха, жидкость слил примерно 500гр. столько же залил. По началу жидкость выходила очень мутная с каким то белым осадком и с воздухом. После прокачки сцепление стало вроде более мягкое и схватывать начало чуть ниже, я добился чего хотел)) Хочу заметить что если бы на штуцере была обычная гайка, процесс занял бы намного меньше времени)) Пальцы до сих пор болят)). Всем добра и ровных дорог!

• Разъем с111 на форд фокус 2 где находится



• Не работает защелка ремня безопасности форд фокус 2



• Форд мондео не открывается дверь изнутри



• Схема глушителя форд фокус 2



• Как снять треугольники на бампере форд фокус 3

4. Замена главного цилиндра сцепления

Примечание: Не допускать попадания тормозной жидкости на лакокрасочные поверхности кузова. В случае, если тормозная жидкость все-таки попала на окрашенную поверхность, немедленно смыть её водой.

Снятие

1. Удалить тормозную жидкость из расширительного бачка главного цилиндра сцепления шприцем.

2. Для автомобилей с левосторонним рулевым управлением с фиксатором стопора (А) удалить стопор (В) после снятия фиксатора стопора.

3. Отсоединить магистраль сцепления (С) и шланг расширительного бачка (D). Во избежание утечек тормозной жидкости заткнуть отверстия шланга и магистрали ветошью.

4. Удалить шпильку (А) и извлечь штифт педали (В) из хомута. Отвернуть гайку (С).

5. Снять главный цилиндр сцепления.

6. Снять уплотнительное кольцо (В) и уплотнение (С) с главного цилиндра сцепления (А).

Установка

1. Установить новое уплотнительное кольцо и уплотнение главного цилиндра сцепления.

2. Для автомобилей с левосторонним рулевым управлением, извлечь магистраль сцепления (А) из зажимов (В).

3. Подсоединить к главному цилиндру (А) шланг расширительного бачка (В), магистраль сцепления (С) и вставить новый стопор (D).

Для автомобилей с левосторонним рулевым управлением, нет необходимости использовать фиксатор стопора, который был удален при снятии главного цилиндра сцепления.

4. Для предотвращения самопроизвольного выпадения фиксатора (А), расплющить один конец шпильки (В) отверткой.

Для автомобилей с левосторонним рулевым управлением, расплющить один конец шпильки со стороны левой передней колесной арки.

5. Установить главный цилиндр сцепления.

6. Для автомобилей с левосторонним рулевым управлением, вставить магистраль сцепления (А) в зажимы (В).

7. Прокачать гидравлическую систему сцепления.

8. Заполнить расширительный бачок главного цилиндра сцепления тормозной жидкостью до отметки МАХ. Втолкнуть диафрагму внутрь расширительного бачка в первоначальное положение, после чего установить крышку расширительного бачка.

Снятие

1. Удалить тормозную жидкость из резервуара главного цилиндра сцепления шприцем.

2. Удалить стопор (А). Отсоединить магистраль сцепления (В). Заткнуть отверстие на конце магистрали сцепления ветошью, чтобы препятствовать вытеканию тормозной жидкости.

3. Отсоединить шланг (С) от резервуара главного цилиндра сцепления. Заткнуть отверстие на конце шланга ветошью, чтобы препятствовать вытеканию тормозной жидкости.

4. Удалить стопорную шпильку (А) и извлечь штифт педали (В) из хомута. Отвернуть гайки крепления (С) главного цилиндра сцепления.

5. Снять главный цилиндр сцепления (А).

6. Снять уплотнительное кольцо (В) и уплотнение (С) с главного цилиндра сцепления.

Установка

1. Установить главный цилиндр сцепления в порядке обратном снятию. Установить новое уплотнительное кольцо. Затянуть гайки крепления главного цилиндра сцепления моментом 13 Н·м. Убедиться в том, что хомуты шланга главного цилиндра сцепления установлены так, как показано на рисунке.

2. Для предотвращения самопроизвольного выпадения фиксатора (А), расплющить один конец шпильки (В) отверткой.

3. Прокачать гидравлическую систему сцепления.

Примечание: Перед прокачкой заполнить расширительный бачок тормозной жидкостью.

Снятие

1. Удалить тормозную жидкость из резервуара главного цилиндра сцепления шприцем.

2. Снять кронштейн магистрали сцепления (А). Отсоединить магистраль сцепления (В) от зажима (С).

3. Удалить стопорную шпильку (А) и извлечь штифт педали (В) из хомута. Отвернуть гайки крепления (С) главного цилиндра сцепления.

4. Снять главный цилиндр сцепления (А) и уплотнение (В).

5. Извлечь стопор (А). Отсоединить магистраль сцепления (В) и снять уплотнительное кольцо (С). Во избежание утечек тормозной жидкости заткнуть отверстия шланга и магистрали ветошью.

6. Отсоединить шланг (D) от расширительного бачка главного цилиндра сцепления. Во избежание утечек тормозной жидкости заткнуть отверстия шланга и магистрали ветошью.

Установка

1. Установить главный цилиндр сцепления в порядке обратном снятию. Установить новое уплотнительное кольцо. Затянуть гайки крепления главного цилиндра сцепления моментом 13 Н·м. Убедиться в том, что хомуты шланга главного цилиндра сцепления установлены так, как показано на рисунке.

2. Для предотвращения самопроизвольного выпадения фиксатора (А), расплющить один конец шпильки (В) отверткой.

3. Прокачать гидравлическую систему сцепления.

Примечание: Перед прокачкой заполнить расширительный бачок тормозной жидкостью.

Порядок прокачки сцепления на автомобиле Ford Focus 2

Выход из строя сцепления – неприятная ситуация для многих автомобилистов, признаками такой неисправности является невозможность нормального переключения передач, во многих случаях для замены деталей приходится снимать коробку передач. А вот при выходе из строя деталей гидропривода или попадании воздуха в систему ремонт значительно упрощается, иногда достаточно просто прокачать сцепление.

Прокачка гидропривода сцепления (ГПС) на автомобиле Форд Фокус 2 выполняется несложно, работа занимает совсем немного времени. Эта стандартная операция на «Фокусе» выполняется точно так же, как и на других легковых автомобилях с МКПП, только необходимо, чтобы все детали гидросистемы были в идеальном рабочем состоянии.

Распространенные проблемы с коробкой-роботом

Частой проблемой роботизированной коробки передач считают выход из строя блока управления трансмиссией ТСМ. Во время работы иногда получают сообщения об ошибках из-за отказа соленоидов, подтверждающегося следующими косвенными признаками:

• учащаются случаи перехода коробки в аварийный режим;
• появляются резкие толчки при переключении скоростей;
• слышны удары в районе коробки при плавном повышении оборотов двигателя.

Нередко встречается неисправность сервомоторов, расположенных на коробке. После замены мотора следует переобучить КПП.

Если обнаружены неисправности в коробке-роботе на «Фиесте», то нужно убедиться в правильной работе АBS, поскольку сбои этого агрегата оказывают воздействие на процесс управления трансмиссией.

Одна из часто встречающихся проблем РКПП — нарушения актуаторов (электромеханических приводов сцепления и переключения передач). В процессе работы загрязняются и изнашиваются щетки, портятся рычаги и зубчатые колеса привода. В таких случаях автомобиль начинает двигаться рывками.

Неправильная эксплуатация роботизированной коробки становится причиной сбоев. Быстрые ускорения могут привести к досрочному износу диска сцепления, корзины, выжимного подшипника и его направляющей.

Наконец, часто причиной проблем с КПП служит коррозия электропроводки. Поэтому до адаптации нужно проверить целостность кабелей, а также исправность предохранителей.

https://youtube.com/watch?v=95zDWlmD92E%3F

Прокачка сцепления Форд Фокус 2

Что нужно знать для прокачки сцепления Форда Фокус 2

Форд Фокус второго поколения имеет довольно простую конструкцию, несмотря на то, что все системы современные и надежные. Это значит, что при возникновении какой-то неисправности, ее можно устранить своими силами.

Конечно же, для этого нужно иметь минимальный набор инструментов, знаний и опыта. Если же вы не уверены в себе, то лучше обратиться за помощью к специалистам.

В нашей статье мы расскажем о том, в каких ситуациях вам придется прокачать сцепление, как это сделать и что для этого нужно.

Когда необходимо выполнять прокачку сцепления?

Существует несколько признаков, которые смогут подсказать, что необходима прокачка сцепления на вашем Форде Фокус второго поколения.

Во-первых, если при нажатии на педаль до упора, сцепление не отключается на 100% (в народе говорят, что его ведет), при этом наблюдается скрежет при включении задней передачи. Это может означать попадание воздуха в гидропривод.

Во-вторых, если вы меняете жидкость гидропривода или ремонтировали систему из-за ее разгерметизации, то также нужно будет поработать над сцеплением.

Дело в том, что если воздух будет находиться в системе, то сцепление будет работать неправильно – не будет полностью выключаться, а сама педаль будет очень легкой.

Поэтому если вы обнаружили неполадки с системой сцепления, необходимо как можно быстрее их устранить, поскольку эксплуатировать Форд Фокус с какими-либо поломками просто-напросто опасно.

Следует отметить, что прокачка будет максимально эффективной в том случае, если вы заранее отрегулируете само сцепление. Объясняется это тем, что необходимо полное отсутствие свободного хода толкателя поршня цилиндра, который выполняет роль запирающего клапана.

Особенности прокачки сцепления

Итак, с причинами разобрались! Теперь переходим непосредственно к выполнению работ на Форде Фокус второго поколения. Чтобы прокачать сцепление, вам понадобятся следующие инструменты:

Набор отверток и ключей (обязательно на 11 и 17). Тормозная жидкость для замены. Резервуар для сливания старой жидкости

Трубка либо шланг для выполнения прокачки (важно чтобы ее диаметр совпадал с диаметром штуцера для слива)

Желательно также попросить кого-то помочь, поскольку самому работать будет не очень удобно. Итак, на втором поколении Ford Focus прокачка выполняется следующим образом:

Для удаления воздуха из рабочего цилиндра снимаем колпак клапана. Одеваем один конец трубки на клапан, а второй опускаем в емкость с тормозной жидкостью. Далее нужно выжать сцепление 3–5 раз и задержать педаль на несколько секунд, после чего сохраняем ее в выжатом положении. Откручиваем немного клапан (не на полный оборот), придерживая ключом штуцер переходника от основного цилиндра привода выключения. Когда вы это сделаете, в резервуар начнем выливаться старая тормозная жидкость (она будет иметь воздушные пузыри). Далее отвинчиваем штуцер прокачки еще приблизительно на пол-оборота и закручиваем клапан, отпуская при этом педаль сцепления. Делать это нужно пока жидкость не избавиться полностью от пузырей. Завинчиваем клапан, ставим колпачок, доливаем необходимый объем тормозной жидкости.

Примечание: при выполнении работ необходимо постоянно контролировать уровень жидкости и недопустимо его падение ниже границы минимума. Также вовремя залейте новую тормозную жидкость, иначе система наберет воздуха, и прокачка будет выполнена зря, поскольку придется все переделывать.

После того как прокачка закончена, необходимо будет проверить работу системы. Для этого нужно выжать педаль сцепления на FordFocus второго поколения и посмотреть за положением толкателя поршня. Его ход должен быть в пределах 28 мм. Если данные показатель не совпадает с нормальным, то нужно регулировать сцепление.

Также запомните, что необходимо использовать только ту жидкость, которая рекомендована производителем. Если же проигнорировать это и использовать другой продукт, то может произойти увеличение резиновых частей, а это уже может вызвать поломку сцепления.

Подведение итогов

Качественный и профессиональный ремонт – залог длительной эксплуатации вашего автомобиля. Однако не всегда специалисты на сервисе серьезно относятся к своей работе, а поэтому и эффективность их действий низкая.

Если вы считаете, что вы способны прокачать сцепление самостоятельно – делайте это, учитывая рекомендации нашей статьи.

Вооружившись инструментами и помощником, вы сможете починить свой FordFocus второго поколения и избавить себя от более серьезных проблем в дальнейшем.

Какие неисправности сцепления распространены на автомобилях Форд Фокус II

Чтобы знать, как проверить сцепление на Форд Фокус 2, необходимо знать частые проблемы с данным узлом. Так, сцепление может не полностью включаться, на что есть свои причины:

• Ход педали уменьшился – стоит разобраться, как отрегулировать сцепление, и выполнить это действие.
• Вышел из строя ведомый диск, а торцевое биение превысило показатель в 0,5 миллиметра. Данная ситуация требует замены накладки или всего узла целиком.
• Происходит заедание ступиц ведомого диска в условиях стартового вала коробки передач. Решением будет очистка шлицев и нанесение на них специальной смазки. При появлении заеданий в результате износа или повреждений шлицев, потребуется выполнять замену первичного вала или самого диска.
• Сломалась фрикционная пластина или ослабилась заклепка. Разрешить ситуацию поможет замена вышедших из строя элементов.
• В гидроприводе находится воздух – необходимо как можно быстрее прокачать сцепление.
• Смазка вытекает из основного цилиндра или контактов гидропривода. Медлить здесь также не следует. В первой ситуации нужно поменять цилиндр, а во второй – протянуть контакты или установить новые элементы вместо изношенных.
• Если нажимной диск повредился или заклепки пружины ослабились, замените кожух узла.

Следующая ситуация – отсутствует полная активация сцепления. Проблемы и решения таковы:

• Узел затерся или повредился – следует отыскать проблему и избавиться от нее.
• Смазка появляется на фрикционных пластинах ведомого диска с обратной стороны нажима и маховика. Лучшим решением проблемы становится использование уайт-спирита, которым нужно протереть все поверхности.
• Значительный износ или прикипание пластин, что можно исправить заменой накладок или ведомого диска.
• Свободный ход пропал – нужно отрегулировать привод системы.

При активации сцепления на Ford Focus II могут появляться рывки, что становится следствием следующих факторов:

• Излишний износ пластин ведомого диска, что решается установкой новых компонентов изделия.
• Если ступица заела, необходимо очистить шлицы, используя специальную смазку ЛСЦ15. При повреждениях шлицев единственным решением будет установка нового первичного вала или ведомого диска.
• Ослабление заклепок пластин диска – монтаж новых пластин или заклепок.
• Заедание механизма системы – разыскиваем поврежденные элементы и заменяем их.
• На фрикционных пластинах тех или иных элементов системы находится масло – нужно протереть покрытие растворителем и избавиться от причины данной проблемы.

Еще одна неприятная ситуация – при отключении сцепление слишком шумит. Данная ситуация возникает при проблемах с подшипником, и лучше всего заменить данный элемент. Звуки могут возникать и при активации узла, что происходит в результате падения прочности демпферных пружин, потери тормозной жидкости или выходе из строя накладок. Все неприятности решаются заменой деталей.

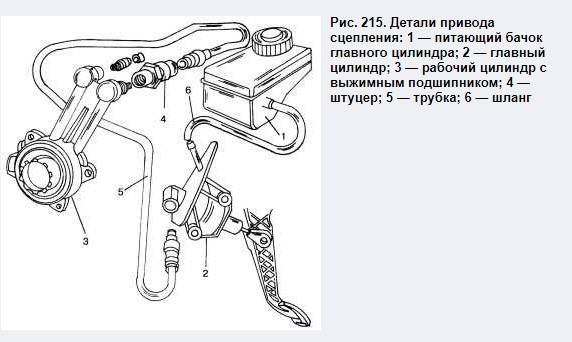

Прокачка гидропривода сцепления

Гидропривод сцепления имеет об­щий бачок с тормозной системой. Поэтому при замене тормозной жидкости после прокачки всех тормозных механизмов необходи­мо прокачать привод сцепления. Если педаль сцепления стала «мяг­кой», значит, в систему привода сцепления попал воздух.

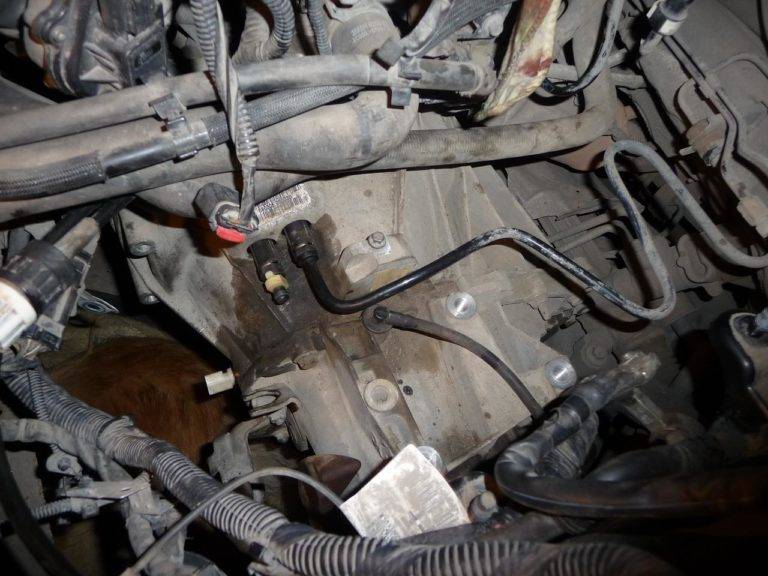

Штуцер прокачки гидроприво­да сцепления расположен в верхней части картера сцеп­ления (аккумуляторная батарея и ее полка сняты).

Доступ к штуцеру возможен из мо­торного отсека, а также со сторо­ны днища автомобиля.
Работу выполняем с помощни­ком. Проверяем уровень тормоз­ной жидкости и при необходимо­сти доливаем жидкость в бачок (см. «Проверка уровня тормозной жидкости в бачке гидроприводов тормозной системы и сцепле­ния»).

При прокачке постоянно контролируем уровень жидкости в бачке и доли­ваем ее, не допуская па­дения уровня ниже отметки «MIN». Доливать необходи­мо новую тормозную жидкость, рекомендованную за­водом-изготовителем.

Прокачать сцепление удобнее, ус­тановив автомобиль на смотровую канаву или эстакаду.
Снимаем грязезащитный щиток двигателя (см. «Замена масла в двигателе и масляного фильт­ра»).
Очищаем штуцер прокачки гидро­привода сцепления.

Снимаем со штуцера защитный колпачок.

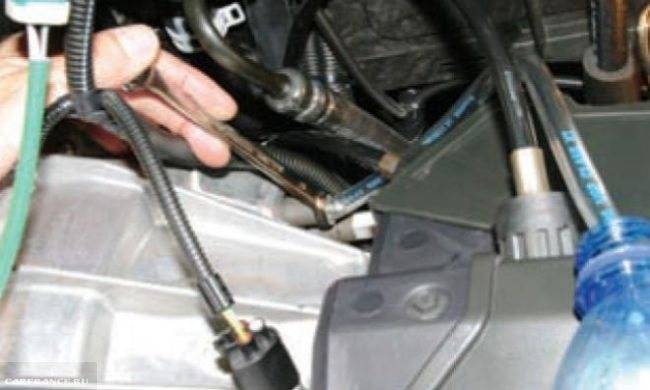

Надеваем на шестигранник штуцера накидной ключ «на 11», а затем на штуцер — прозрач­ный шланг.

Погружаем свободный конец шланга в емкость, частично запол­ненную тормозной жидкостью. Помощник нажимает педаль сцеп­ления до упора 4-5 раз с интерва­лом 1-2 секунды, после этого удерживает педаль нажатой.

Ключом отворачиваем на 1/2 — 3/4 оборота штуцер прокачки.

В жидкости, вытекающей в шланг, будут видны пузырьки воздуха. После того как жидкость переста­нет вытекать, заворачиваем шту­цер. Только теперь помощник мо­жет отпустить педаль.
Повторяем прокачку до тех пор, пока в жидкости, выходящей из штуцера, перестанут присутство­вать пузырьки воздуха.
Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок. Устанавливаем на место грязеза­щитный щиток.
Доливаем жидкость в бачок, дово­дя ее уровень до нормы.
При необходимости прокачать гидропривод сцепления можно, освободив доступ к штуцеру свер­ху через моторный отсек. Для это­го снимаем аккумуляторную бата­рею (см. «Обслуживание аккуму­ляторной батареи»).

Головкой «на 13» отворачиваем три болта крепления полки аккумуляторной батареи.

Имеется ряд признаков, указывающих на то, что прокачка сцепления Ford Focus II должна быть проведена как можно скорее. Так, если во время полного отжатия педали не происходит 100%-го отключения сцепления, но происходит скрежет во время включения задней передачи, данная ситуация может указывать на присутствие воздуха в узле. Помимо этого, если производилась замена смазки или , вызванный утратой узлом герметичности, это также становится показанием для работы со сцеплением.

Основной фактор, на основе которого производится прокачка сцепления автомобиля – устранение воздуха из смазочных материалов. Сцепление не может корректно работать, когда в механизме находится воздух. Так что, если были обнаружены любые неполадки в функционировании данного узла, следует заняться их устранением, ведь дальнейшая эксплуатация транспортного средства может быть опасной.

Наибольшая эффективность при прокачке возможна только если проверить и отрегулировать педаль, так как потребуется абсолютное исключение движения поршневого толкателя, выступающего запорным клапаном.

Подведение итогов

Качественный и профессиональный ремонт – залог длительной эксплуатации вашего автомобиля. Однако не всегда специалисты на сервисе серьезно относятся к своей работе, а поэтому и эффективность их действий низкая. Если вы считаете, что вы способны прокачать сцепление самостоятельно – делайте это, учитывая рекомендации нашей статьи. Вооружившись инструментами и помощником, вы сможете починить свой FordFocus второго поколения и избавить себя от более серьезных проблем в дальнейшем.

Выход из строя сцепления – неприятная ситуация для многих автомобилистов, признаками такой неисправности является невозможность нормально переключить передачу, и во многих случаях для замены деталей приходится снимать КПП. Но если из строя выходят детали гидравлического привода, или попадает воздух в систему, ремонт получается намного проще, иногда достаточно только прокачать сцепление.

Прокачку гидропривода сцепления (ГПС) на авто Ford Focus 2 выполнить несложно, работа занимает совсем немного времени. Эта стандартная операция на «Фокусе» производится точно так же, как и на других легковых автомобилях с механической коробкой передач, только необходимо, чтобы все детали гидросистемы были в полной исправности.
