Меняем главный цилиндр сцепления на форд фокус 2 своими руками

Ford Fusion 2006, двигатель бензиновый 1.4 л., 80 л. с., передний привод, механическая коробка передач — своими руками

Комментарии 34

Автору спасибо. У меня была проблема с педалью(болталась). Единственное не получилось нормально снять датчики . Не проворачивались. Там видимо какая-то шторка.

Спасибо! Замечательное «пособие» — вчера тоже победил свой ГЦС ).Немного дополнений (некоторые уже упоминались в комментах).1. Палец из педали тормоза значительно легче вытащить уже когда все 6 гаек крепления откручены — педальный блок смещаешь на себя и проем в металле справа встает напротив пальца (и не нужно мучиться давить на педаль тормоза заранее, тем более что она его зажимает при этом);2. Защелку с нижнего шланга удалось сдвинуть без использования гнутого инструмента — возможно, у меня особенность конструкции защелки, но у нее загнутый кончик выступает сверху, вот за него отверткой вправо двигаешь, он вначале не хочет, но раза 4 нажал и оп! — он отщелкнулся вправо.3. Никто не пишет об этом, но это очевидно — если со стороны капота оттянуть ваккуумный усилитель (а он висит на трубочках, гайки то откручены, имеет люфт до 5 см), то значительно легче поставить педальный блок на место. Я попросил жену, и мы махом все исполнили ).

1. Снимите пробку бачка главного тормозного цилиндра…

2. …и откачайте тормозную жидкость из секции бачка главного тормозного цилиндра, питающей гидропривод выключения сцепления, например, большим медицинским шприцем.

Бачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: две для раздельных контуров гидропривода тормозов и одна для гидропривода выключения сцепления.

4. Отожмите отверткой фиксатор наконечника питающего трубопровода гидропривода выключения сцепления и отсоедините шланг от штуцера.

5. Аналогичным образом отсоедините трубопровод рабочего цилиндра сцепления.

6. Отсоедините колодку жгута проводов от датчика положения педали тормоза и отведите жгут в сторону.

7. Поддев отверткой фиксатор колодки жгута проводов выключателя стоп-сигнала…

8. …отсоедините колодку и отведите жгут в сторону.

9. Извлеките фиксирующую скобу колодки жгута проводов датчика положения педали сцепления…

10. …отсоедините колодку и отведите жгут в сторону.

11. Сжав фиксаторы пальца вилки толкателя вакуумного усилителя тормозов, извлеките палец.

12. Выверните две гайки шпилек крепления кронштейна педального узла к кузову (для наглядности отверстия шпилек показаны на снятом педальном узле)…

13. …четыре гайки шпилек крепления вакуумного усилителя и снимите педальный узел с автомобиля.

14. Отогнув пассатижами, отсоедините концы оттяжной пружины от рычага педали и кронштейна педального узла.

15. Сжав фиксаторы пальца толкателя рабочего цилиндра сцепления…

16. …извлеките палец.

17. Выверните два болта крепления главного цилиндра сцепления к кронштейну педального узла…

18. …немного оттяните педаль сцепления…

19. …и снимите главный цилиндр привода выключения сцепления с кронштейна педального узла.

20. Установите главный цилиндр привода выключения сцепления и все ранее снятые детали в обратном порядке.

В сегодняшнем материале рассмотрим последовательность действий во время замены главного цилиндра сцепления ( ГЦС ) на автомобиле Ford Fusion. Одной из причин, по которой возникает необходимость замены ГЦС, является затрудненное выключение сцепления. На первый взгляд замена главного цилиндра сцепления может оказаться довольно таки трудоемким процессом, но на самом деле сложного в этом ничего нет. Главное, чтобы присутствовал весь необходимый инструмент, ну и конечно правильно заточенные руки.

Основные неисправности системы сцепления в Форд Фокус 2

По мнению многих автовладельцев, этот узел в авто является простым и легким в обслуживании, но это вовсе не означает, что его ремонт займет не более пяти минут. Каждому автовладельцу нужно контролировать работу сцепления, а в случае возникновения первых признаков поломки незамедлительно предпринять меры.

Учитывая простоту устройства ГЦС Форд Фокус 2, выход его из строя – явление редкое. Тем не менее, это не исключено. Почему же ГЦС выходит из строя, и какие действия стоит предпринять в этом случае?

Основные причины неисправности ГЦС:

• Нарушение герметичности уплотнений.
• Ошибки самостоятельного ремонта.
• Попадание воздуха в ГЦС из-за малого количества тормозной жидкости в бачке.
• Микротрещины в соединительных трубках (возникают по разным причинам, основная – естественный износ).

Нарушение герметичности манжет так же происходит от продолжительного срока их эксплуатации. Разбухание резины обусловлено попаданием топлива или масла в систему привода, а также использованием не рекомендованной марки топливной жидкости. Наличие воздушной пробки, как правило, связано с неисправностью системы, в частности утечки тормозной жидкости.

Принцип работы главного цилиндра сцепления

Гидравлические механизмы сцепления включают два вида цилиндров – 4-ех главный и рабочий. Эти детали обеспечивают нормальное функционирование данного устройства. Вначале рассмотрим принцип работы главного цилиндра сцепления:

• При нажатии на педаль сцепления создается усилие, которое передается через толкатель на шток. В результате этого воздействия выдвигается поршень и перекрывает клапан, поэтому рабочая жидкость в сжатом контуре начинает перетекать в отдельный бачок.
• Жидкость в системе сцепления под давлением проходит через специальный штуцер и попадает в магистраль, которая ведет к рабочему цилиндру сцепления (РЦС).
• РЦС обеспечивает передачу усилия на вилку сцепления. Когда водитель перестает давить на педаль сцепления, возврат поршня рабочего цилиндра происходит под воздействием пружины.

Принцип работы гидравлического привода такой же, как, к примеру, и у привода тормозной системы. Основным элементом таких систем является рабочая жидкость, которая не сжимается под давлением, но эффективно передает усилие на исполнительные механизмы.

Важно

: при выборе детали для замены цилиндра сцепления следует учесть ее рабочие параметры, способ монтажа, вид подключения, размерные параметры (длина штока, диаметр штуцера), материал изготовления, комплектация бачком и др.

Отдельно стоит обратить внимание на материал, из которого изготовлен корпус устройства. В продаже представлены стальные, чугунные, алюминиевые изделия, а также цилиндры из полимерных материалов

Наиболее распространенными деталями считаются чугунные и алюминиевые цилиндры. К среднему качественному сегменту относят изделия из пластика, недостатком которых считается небольшой срок службы и проблемы с надежностью. Наиболее долговечными считаются стальные детали, но их стоимость довольно высокая.

Главный цилиндр привода выключения сцепления Ford focus 2 и 2 рестайлинг, замена

Вам потребуются: все инструменты, необходимые для снятия педали сцепления (см. «Снятие и установка педали сцепления»), а также отвертка с плоским лезвием.

1. Снимите пробку бачка главного тормозного цилиндра…

2. …и откачайте тормозную жидкость из секции бачка главного тормозного цилиндра, питающей гидропривод

выключения сцепления, например, большим медицинским шприцем.

ПримечаниеБачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: две для раздельных контуров гидропривода тормозов и одна для гидропривода выключения сцепления.

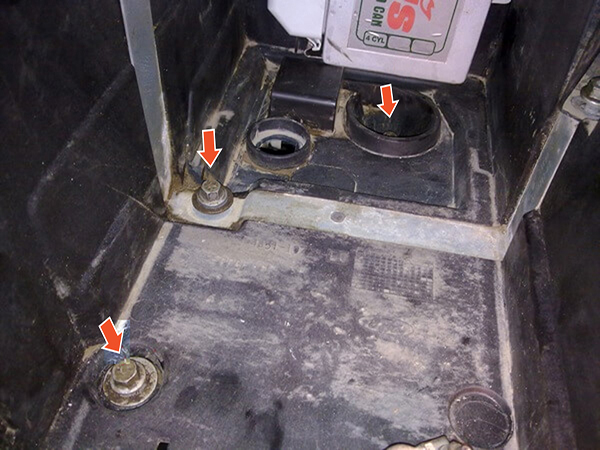

3. Снимите полку крепления аккумуляторной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи»).

4. Сожмите фиксаторы наконечника шланга к главному цилиндру выключения сцепления…

5. …и отсоедините шланг от бачка главного тормозного цилиндра.

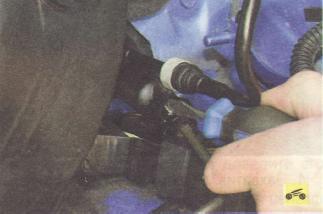

6. Отожмите отверткой фиксатор наконечника трубопровода гидропривода выключения сцепления…

7. …и отсоедините трубопровод от главного цилиндра привода выключения сцепления.

8. Снимите педаль сцепления в сборе с кронштейном (см. «Снятие и установка педали сцепления»).

9. Извлеките в салон главный цилиндр сцепления из отверстия в щите передка.

Помимо описанного способа, можно снять педаль сцепления в сборе с главным цилиндром привода выключения сцепления и затем отсоединить цилиндр от кронштейна педали.

10. Осмотрите чехол и уплотнитель цилиндра. Сильно обжатые, затвердевшие или надорванные детали замените.

11. При необходимости отсоедините от цилиндра шланг, сдвинув фиксатор а его наконечника.

12. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепления»).

Шум и скрип при нажатии на сцепление

Шум и скрип при нажатии на сцепление в автомобиле Ford Focus 2 может быть признаком неисправности главного цилиндра сцепления или других элементов системы сцепления.

Признаки неисправности главного цилиндра сцепления

• При нажатии на педаль сцепления слышен скрип или скрежет.
• При нажатии на педаль сцепления ощущается вибрация или дрожание.
• Педаль сцепления имеет непривычное сопротивление или ход.
• Между педалью сцепления и главным цилиндром сцепления слышны звуки трения или скрипа.
• Ухудшение сцепления между диском сцепления и маховиком.

Возможные причины и решения проблемы

В случае шума и скрипа при нажатии на сцепление следует принять меры для устранения неисправности. Возможные причины проблемы:

• Износ главного цилиндра сцепления. Решение – замена главного цилиндра сцепления.
• Повреждение прокладки между главным цилиндром и педалью сцепления. Решение – замена прокладки.
• Загрязнение или коррозия в механизмах главного цилиндра сцепления. Решение – очистка или замена соответствующих деталей, а также нанесение смазки.
• Неисправность или износ других элементов системы сцепления. Решение — замена этих элементов.

Для точного определения причины шума и скрипа при нажатии на сцепление рекомендуется обратиться к специалисту сервисного центра или автомеханику для проведения диагностики и ремонта.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Замена главного цилиндра сцепления на Ford Focus 2

Данная операция достаточно сложная, главная сложность состоит в том, что очень сложно дотянуться до болтов, замену сцепления желательно проводить с помощником.

Приступаем, открываем капот, отключаем и вытаскиваем аккумулятор, после нужно снять аккумуляторную полку, она крепится на три болта.

Как снимете полку, начинайте снимать корпус воздушного фильтра,

это делается для того, чтобы освободить как можно большее пространство.

Перед тем, как начинать демонтаж старого сцепления, нужно откачать тормозную жидкость, ее можно откачивать шприцом, откачивается до отметки Мин. Начинаем снимать трубку, подведенную к цилиндру сцепления.

Шланг нужно вытащить из крепления, для этого аккуратно нужно поддеть и вытащить отверткой фиксирующую скобу,

после трубки можно будет разъединить, не забудьте приготовить емкость, в которую Вы будите сливать тормозную жидкость. Приступаем к демонтажу педали сцепления, она должна сниматься вместе с кронштейном,

на этом этапе возникнет сложность,

Вам будет крайне сложно добраться до верхних болтов.

Дальше все намного проще, нужно всего лишь отцепить цилиндр от педали и заменить его.

Заменить цилиндр сцепления на ФФ2 не сложно. Собираться все должно в обратной последовательности.

Не забудьте долить тормозной жидкости и прокачать систему.

Она прокачивается как тормозная, после нужно снять колпачок,

педалью сцепления накачать жидкость, краник нужно отвернуть.

Чтобы избежать попадания тормозной жидкости на окрашенную поверхность, желательно воспользоваться шлангом от капельницы. При помощи зажигалки нужно расширить шланг капельницы, после надеть на штуцер, другой конец нужно провести через подкрылок вниз, в банку с жидкостью. Когда начнете прокачивать систему, Вы будите видеть пузырьки воздуха в шланге, на мой взгляд, так на много проще прокачивать систему.

Когда необходимо поменять цилиндр сцепления?

Замена цилиндра сцепления Форд Фокус 2 обычно требуется при его чрезмерном износе. В таком случае возникает течь рабочей жидкости. При осмотре ГЦС обнаруживаются трещины, поломка штуцеров, механические повреждения корпуса.

Первым признаком протечки является попадание тормозной жидкости в салон. Ее следы появляются на моторном щитке. Разгерметизация ГЦС ведет к снижению уровня жидкости в бачке.

Заменять главный цилиндр требуется и при ненормальной работе сцепления. При выходе ГЦС из строя водителю приходится нажимать на педаль по несколько раз. Возникает завоздушивание гидропривода. Разъединение двигателя и трансмиссии происходит не до конца. Передачи переключаются с усилием и ударными нагрузками. Эффективность работы тормозов снижается.

В продаже есть ремонтные комплекты. Применять их стоит при износе или повреждении резиновых уплотнителей. Если же есть серьезные повреждения, проводить ремонт узла нет смысла — требуется замена ГЦС в сборе.

Криво закрывается капот

Неисправность, при которой капот автомобиля закрывается криво, может иметь несколько причин, которые следует рассмотреть:

1. Повреждение петель капота. Если петли, на которых держится капот, повреждены или изношены, это может привести к тому, что капот будет скользить или неправильно закрываться.
2. Деформация капота. Если капот автомобиля был поврежден в результате столкновения или других внешних воздействий, он может деформироваться и приводить к неправильному закрытию.
3. Проблемы с защелками или замками капота. Если защелки или замки капота не функционируют должным образом, капот может быть закрыт ненадежно или криво.
4. Отсутствие регулировки петель. В редких случаях неисправность может быть связана с неправильной регулировкой петель капота, что приводит к его неправильному закрытию.

Если капот автомобиля закрывается криво, рекомендуется обратиться к специалистам для диагностики и устранения неисправности

Неправильное закрывание капота может привести к его повреждению, потере герметичности, возможным утечкам и другим проблемам, поэтому важно своевременно решить данную проблему

Процесс прокачки сцепления на Форд Фокус 2

Сама процедура прокачки сцепления Форд Фокус 2 — видео которой представлено внизу статьи, достаточно проста и не потребует много времени и квалификации автомеханика. Достаточно внимательно ознакомиться с предлагаемым нами материалом и строго придерживаться всех пунктов инструкции.

Части сцепления Форда Фокус

Гидравлический привод располагает общим бачком с системой тормозов. Вследствие этого, как правило, после того, как меняется тормозная жидкость и прокачиваются все узлы тормозной системы, нужна прокачка и системы сцепления. В случае, если движение педали вам покажется «мягким», то это означает, что в системе привода сцепления есть воздух, от которого требуется избавиться.

Прокачка сцепления

Непосредственно перед началом прокачки отрегулируйте само сцепления. Суть в том, что прокачка системы неэффективна, если нет свободного хода толкателя поршня основного цилиндра, которые исполняют роль запирающего клапана, и при отсутствии хода он будет находиться в закрытом состоянии.

Инструментарий

• ключ на «одиннадцать»;
• ключ на «семнадцать»;
• набор отверток;
• тормозная жидкость;
• емкость для слива старой;
• шланг или трубка для прокачки, диаметр которой совпадает с диаметром сливного штуцера;
• помощник.

Пошаговая инструкция

В случае, если вы выжали сцепление и не происходит его полного выключения, и при этом слышится специфический скрежет во время включения задней скорости, вполне вероятно, что гидропривод завоздушился и необходима его прокачка.

Не считая этого, прокачка нужна также, если вы проводили замену жидкости в гидроприводе, или же после ремонтных работ, связанных с потерей герметизации.

Жидкость обязательно нужно проверять в бачке основного тормозного цилиндра, так как он общий, и в случае надобности долейте до положенной нормы.

1. Открутите колпачок клапана, чтобы для удалить воздух из рабочего цилиндра. Снятие колпачка со штуцера
2. На клапан нужно натянуть шланг, второй конец которого должен быть опущен в канистру с тормозной жидкостью. Если работаете с напарником, то дайте ему команду выжать сцепление четыре–пять раз, с задержкой в несколько секунд, а потом пусть держит ее выжатой.
3. Отвинтите клапан приблизительно на три четверти оборота, при этом с помощью второго ключа необходимо удерживать штуцер переходника основного цилиндра привода выключения. В заранее подготовленную посуду начнет течь жидкость из трубки, при этом в ней будут находиться воздушные пузыри. Откручиваем чуть более, чем на пол-оборота штуцер прокачки
4. Завинтите клапан и дайте указание ассистенту отжать педаль.
5. Делайте это до тех пор, пока текущая из трубки жидкость не будет иметь пузырьков.
6. Когда занимаетесь прокачкой, непрерывно наблюдайте за уровнем. Ни в коем случае нельзя допустить, чтобы он упал ниже минимальной отметки. Не опоздайте с доливкой жидкости — в противном случае, если уровень упадет очень низко, то в системе может оказаться воздух и все операции нужно будет повторить по новой.
7. Закрутите клапан и колпачок, в случае надобности доведите жидкость в бачке до необходимой нормы.

После того, как эти работы будут завершены, необходимо произвести проверку системы на работоспособностиь. Чтобы это сделать, нужно выжать педаль до упора и проверить ход толкателя поршня. Он должен находиться в пределах 27-28 миллиметров. В случае, если данный параметр отличается, то необходимо отрегулировать сцепление.

Рекомендация! Прокачивать сцепление необходимо лишь той жидкостью, которую рекомендует компания-производитель. В ином случае произойдет расширение резиновых частей, что повлечет за собой негативные последствия, вплоть до отказа всей системы сцепления.

avtozam.com

Утекает тормозная жидкость

Одним из возможных признаков неисправности главного цилиндра сцепления в автомобиле Ford Focus 2 может быть утечка тормозной жидкости. Это может стать видным признаком проблемы, поскольку тормозная жидкость имеет яркий цвет и высокую вязкость, что делает ее заметной и необычной для окружающей среды.

Утечка тормозной жидкости может проявляться различными способами. В некоторых случаях можно заметить, что на полу под автомобилем появляется мокрое пятно, имеющее насыщенный цвет. Также можно увидеть следы тормозной жидкости на деталях автомобиля, например, на главном цилиндре сцепления. Наличие подтеков и следов жидкости свидетельствует о неисправности и требует тщательного осмотра и ремонта.

При утечке тормозной жидкости главного цилиндра сцепления возможны другие симптомы неисправности. Например, сцепление может начать работать ненадежно или с трудом, педаль сцепления может быть мягкой или неэффективной, что может привести к затрудненному переключению передач и плохому сцеплению сцепления. Также можно заметить, что педаль сцепления стала прыгать или подскакивать при нажатии. Это может быть результатом наличия в системе сцепления воздушных пробок, возникших из-за утечки тормозной жидкости.

В случае обнаружения утечки тормозной жидкости главного цилиндра сцепления необходимо незамедлительно провести ее устранение. Утечка может быть вызвана различными причинами, такими как износ уплотнительных колец, повреждение трубок или фиттингов и др

Важно обратиться к специалисту для диагностики и ремонта, поскольку исправление неисправности самостоятельно может привести к ухудшению работы сцепления и угрозе безопасности во время вождения

Устройство, характерные поломки фрикционной муфты Ford Focus II и способы их устранения

• Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс
• Типичные неисправности муфты Ford Focus II
• Последовательность демонтажа и установки фрикционной муфты

Седан второго поколения Ford Focus снискал звание самой популярной иномарки на просторах бывшего Советского Союза в период с 2005 по 2010 года. Это, конечно же не «порш» с его космическими технологиями, но свои деньги он отрабатывает на «ура». Экономичность, доступное обслуживание, качественные комплектующие и цена – вот основные преимущества компактного седана класса «С». Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

В машине используется сухая однодисковая муфта с гидравлическим приводом управления и центральной диафрагменной пружиной. Ведущий и ведомый диски осуществляют передачу крутящего момента от двигателя на трансмиссию. Кожух фрикциона крепится шестью болтами к маховику мотора.

Основные детали сцепления:

• выжимной подшипник;
• ведомый диск;
• корзина (ведущий диск);
• гидропривод.

В кожухе закреплена диафрагменная пружина, которую балансируют с диском на заводе-изготовителе. По этой причине корзина должна меняться полностью.

Ведомый диск конструктивно состоит из двух стальных пластин, соединенных заклепками. Он расположен между маховиком и ведущим диском. Особые пластинчатые пружины, входящие в его комплект, нивелируют рывки при включении муфты и улучшают прилегание фрикционных накладок к плоскостям корзины и маховика.

Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс

Опыт эксплуатации автомобилей этой марки позволяет говорить о ресурсе механизма порядка 150 000 км. На самом деле все зависит от манеры вождения. Любите рвать с места с пробуксовкой, забываете убрать ногу с педали – будьте добры, готовьте кругленькую сумму уже спустя 50 000 км. В процессе работы ведомый диск имеет склонность к осевым перемещениям по шлицам первичного вала. Поэтому деталь сразу подлежит выбраковке при:

• осевом биении более 0,5 мм;
• задирах;
• растрескивании;
• замасливании;
• неравномерном износе накладок;
• ослаблении заклепочных соединений;
• расстоянии от головок заклепок до рабочей поверхности накладки менее 0,2 мм.

Все приведенные дефекты приводят к рывкам и нестабильной работе не только муфты, но и всей трансмиссии.

Типичные неисправности муфты Ford Focus II

Рассмотрим, в каких случаях требуется замена сцепления Форд Фокус 2

или ремонт отдельных его узлов:

• неполное выключение;
• неполное включение;
• повышенный шум при включении муфты;
• вибрации;
• затрудненное переключение передач.

Мастера рекомендуют одновременно ставить все новые детали, а не только износившиеся. Это объясняется трудоемкостью процесса, а ресурс неповрежденных элементов конструкции уже снижен и в скором времени они также потребуют замены. Как поступит – решает владелец.

Последовательность демонтажа и установки фрикционной муфты

Сразу стоит заметить, что если планируется ставить прежний нажимной диск, то следует пометить краской его взаимное положение с маховиком. Это поможет в последующем сохранить балансировку деталей.

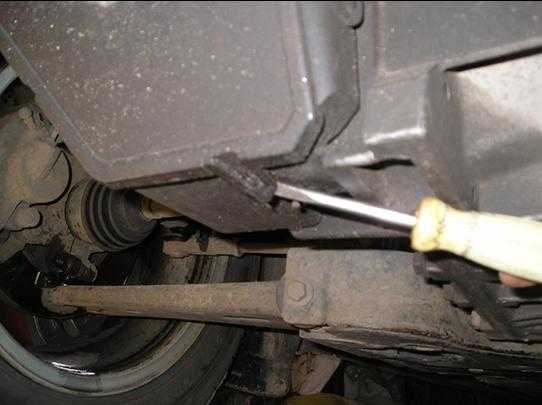

Процедура замены сцепления Форд Фокус 2 начинается со снятия воздушного фильтра и АКБ, после чего работа осуществляется по пунктам:

1. Открутить три болта крепления коробки передач со стороны моторного отсека.
2. Поддомкратить машину и слить масло из КПП.
3. Отвернуть нижнюю опору ДВС, гайки шаровых опор и вынуть приводы колес.
4. Открутить и снять КПП.
5. Отвернуть 6 болтов крепления корзины и удерживая маховик отверткой от прокручивания, снять деталь и ведомый диск.
6. Произвести необходимую замену и прикрутить корзину, центрируя ее по трем штифтам маховика.

Последующие действия по сборке происходят в обратном порядке. Ведомый диск устанавливается так, чтобы надпись «Gearbox-side» была со стороны коробки передач.

Наличие элементарного набора ключей, домкрата и немного желания позволит владельцу Ford Focus II быстро привести автомобиль в рабочее состояние. Еще один немаловажный стимул – это сохраненные средства, которые можно истратить на покупку желанного аксессуара.

Как отрегулировать сцепление на форд фокус 2

Регулировка сцепления

Если вы теперь услышите такой же скрежет, то сцепление выключается нечисто. Чтобы это сделать, нужно выжать педаль до упора и проверить ход толкателя поршня.

Диск сцепления ведомый диск Форд Фокус: В сравнении с автомобилем Mondeo года изменены следующие моменты:

Когда занимаетесь прокачкой, непрерывно наблюдайте за уровнем. Ни в коем случае нельзя допустить, чтобы он упал ниже минимальной отметки.

Компоненты и регулировки сцепления Форд Фокус

Не опоздайте с доливкой жидкости — в противном случае, если уровень упадет очень низко, то в системе может оказаться воздух и все операции нужно будет повторить по новой.

Закрутите клапан и колпачок, в случае надобности доведите жидкость в бачке до необходимой нормы.

После того, как эти работы будут завершены, необходимо произвести проверку системы на работоспособностиь. Проверьте выступание фрикционных накладок над головками заклепок. Если выступание меньше допустимого, замените диск сцепления. Проверьте состояние фрикционных накладок диска сцепления и при наличии на них следов масла или механических повреждений замените диск сцепления.

Очистите шлицы первичного вала коробки передач и установите на вал диск сцепления. Проверка подшипника выключения сцепления Подшипник выключения сцепления герметичен, и его нельзя промывать.

Проверьте состояние подшипника выключения сцепления, который должен вращаться легко, равномерно и бесшумно и в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.

Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления.

Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить. Убедившись в исправности системы или устранив течь, можно приступать к прокачке.

Замена гидравлического цилиндра сцепления на Форд Фокус полная инструкция с фото

Замена цилиндра сцепления Форд Фокус может потребоваться в случае, если гидравлический цилиндр потек. Привод сцепления Ford Focus состоит из главного цилиндра, который связан с педалью сцепления. Главный цилиндр подает давление на рабочий цилиндр. Далее более подробно расскажем, как работает вся гидравлическая система сцепления Фокуса.

Главный цилиндр Focus установлен на кронштейне педали сцепления, шток цилиндра с помощью пластмассовой защелки крепится непосредственно к педали. При нажатии на педаль шток перемещается, создавая в рабочей магистрали давление жидкости, которое и воздействует на рабочий цилиндр сцепления.

В гидравлическом приводе выключения механизма сцепления Форд Фокус имеются три трубки, выполненные из специальной пластмассы. Они предназначены для подачи тормозной жидкости из расходного бачка к главному и рабочему цилиндрам сцепления. От бачка к главному цилиндру ведет наливная трубка. От главного и рабочего цилиндров отходят две трубки, которые соединяются между собой муфтой с пружинным фиксатором. Муфта крепится к кронштейну щитка передка в моторном отсеке.

Рабочий цилиндр Фокуса установлен с внутренней стороны картера сцепления и совмещен с выжимным подшипником. При подаче давления поршень рабочего цилиндра воздействует на подшипник, перемещая его вперед и обеспечивая, таким образом, выключение механизма сцепления.

Замена цилиндра сцепления Форд Фокус потребует снятия педали сцепления. Далее предлагаем весь процесс снятия и замены с фотографиями и инструкцией.

Главный цилиндр сцепления Фокуса закреплен на кронштейне педали сцепления и расположен высоко под передней панелью, поэтому процесс его замены достаточно трудоемкий. В моторном отсеке откачиваем часть тормозной жидкости из расходного бачка таким образом, чтобы ее уровень оказался ниже штуцера подсоединения наливной трубки привода выключения сцепления.

Отсоединяем от расходного бачка муфту наливной трубки привода выключения сцепления. Разъединяем трубки, соединяющие главный и рабочий цилиндры сцепления. Муфта закреплена через резиновую опору в кронштейне под вакуумным усилителем тормозов. Для разъединения отверткой поддеваем пружинный фиксатор и сдвигаем его вверх, а затем вынимаем наконечник трубки из муфты.

Вынимаем муфту с резиновой опорой из кронштейна крепления.

В салоне автомобиля сдвигаем сиденье водителя назад до упора. Для большей наглядности дальнейший процесс снятия главного цилиндра сцепления показан на автомобиле со снятыми передней панелью и валом рулевого управления. Снимаем датчик положения педали.

Отводим его в сторону на жгуте проводов.

Вынимаем из отверстий в кронштейне педали пистоны крепления жгута проводов (эту операцию можно выполнить и после снятия кронштейна). Ключом или головкой «на 10» отворачиваем четыре гайки крепления кронштейна педали сцепления к кузову автомобиля и снимаем кронштейн со шпилек крепления вместе с трубками гидропривода выключения сцепления.

Трубки при этом осторожно вынимаем из отверстия в кузове автомобиля, ведущего в моторный отсек из салона. Дальнейшую работу проводим на верстаке. Подцепив отверткой пружинный фиксатор вынимаем наконечник трубки из муфты на корпусе главного цилиндра сцепления

Подцепив отверткой пружинный фиксатор вынимаем наконечник трубки из муфты на корпусе главного цилиндра сцепления.

Сжав пластиковый фиксатор, отсоединяем наливную трубку от штуцера на корпусе главного цилиндра сцепления. Наконечник штока главного цилиндра сцепления закреплен в теле педали с помощью пластмассового фиксатора. Двумя отвертками сжимаем пластмассовый фиксатор и выводим его из тела педали.

Корпус главного цилиндра сцепления закреплен в кронштейне педали. Поворачиваем корпус главного цилиндра по часовой стрелке таким образом, чтобы выступы на корпусе цилиндра совместились с пазами в кронштейне и вынимаем главный цилиндр сцепления Форд Фокус из кронштейна.

Сборку узла выполняем в обратной последовательности. После сборки необходимо долить тормозную жидкость в расходный бачок до максимального уровня и прокачать гидропривод выключения сцепления. Если не прокачивать гидропривод сцепления, то наличие там воздуха не позволит нормально включать передачи, рабочий цилиндр сцепления не будет работать. Кстати, регулировка сцепления на Форд Фокус 2 не предусмотрена, главное удалить из гидросистемы воздух и все будет функционировать.
