Ford fusion (2010-2012) fuses and relays

Предохранители Форд Фьюжн (2002-2012)

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Форд.

Блок предохранителей в салоне

LHD

RHD

№	А	Назначение
F1	—	Не используется
F2	—	Разъем прицепа
F3	7,5	Освещение
—	Разъем прицепа
F4	10	Система отопления (кондиционирования) и вентиляции салона
F5	20	ABS, ESP
F6	30	ABS, ESP
F7	7.5	Автоматическая коробка передач
15	Автоматическая коробка передач
F8	7,5	Зеркала с электроприводом
F9	10	Ближний левый свет
F10	10	Ближний правый свет
F11	15	Дневные ходовые огни
F12	15	Блок управления двигателем
F13	20	Блок управления двигателем, каталитический нейтрализатор
F14	30	Стартер
F15	20	Топливный насос
F16	3	Блок управления двигателем (память)
F17	15	Переключатель освещения
F18	15	Радио, диагностический разъем
F19	15	Дневные ходовые огни
F20	7,5	Комбинация приборов, освещение номерного знака, функция энергосбережения аккумулятора, блок кузовной электроники (GEM)
F21	—	Не используется
F22	7,5	Левые габаритные огни
F23	7,5	Правые габаритные огни
F24	20	Центральный замок, сирена противоугонной системы, блок кузовной электроники (GEM)
F25	15	Аварийная сигнализация, указатели поворота (блок кузовной электроники (GEM))
F26	20	Обогрев заднего стекла (блок кузовной электроники (GEM))
F27	10	Звуковой сигнал (блок кузовной электроники (GEM))
15	Звуковой сигнал (блок кузовной электроники (GEM))
F28	3	Аккумулятор, генератор
F29	15	Прикуриватель
F30	15	Зажигание
F31	10	Переключатель освещения
20	Разъем прицепа
F32	7,5	Обогрев зеркал
F33	7,5	Комбинация приборов, освещение номерного знака, функция энергосбережения аккумулятора, блок кузовной электроники (GEM)
F34	20	Люк
F35	7,5	Подогрев сидений
F36	30	Стеклоподъемники
F37	3	ABS, ESP
F38	7,5	Блок кузовной электроники (GEM (клемма 15))
F39	7,5	Подушки безопасности
F40	7,5	Коробка передач
10	Ближний свет
F41	7,5	Автоматическая коробка передач
F42	30	Обогрев лобового стекла
F43	30	Обогрев лобового стекла
F44	3	Радио, диагностический разъем (клемма 75)
F45	15	Лампы стоп сигнала
F46	20	Передний стеклоочиститель
F47	10	Задний стеклоочиститель
10	Передний стеклоочиститель (высокая скорость)
F48	7,5	Лампы заднего хода
F49	30	Мотор отопителя
F50	20	Противотуманный свет
F51	15	Розетка
F52	10	Дальний левый свет
F53	10	Дальний правый свет
F54	7.5	Разъем прицепа
F55	—	Не используется
F56	20	Разъем прицепа
Реле
R1	Зеркала с электроприводом или Освещение
R2	Обогрев лобового стекла или Ближний свет
R3	Зажигание или Дневные ходовые огни
R4	Ближний свет или Зажигание
R5	Дальний свет или Стартер
R6	Топливный насос или Складывание зеркал
R7	Стартер или Обогрев лобового стекла
R8	Вентилятор системы охлаждения или Дневные ходовые огни или Стартер
R9	Дневные ходовые огни или Блок управления двигателем
R10	Система зарядки или Складывание зеркал
R11	Блок управления двигателем или Топливный насос
R12	Зеркала с электроприводом или Функция энергосбережения аккумулятора

Блок предохранителей в моторном отсеке

№	А	Назначение
F1	80	Вспомогательный отопитель (отопитель РТС)
F2	60	Вспомогательный отопитель (отопитель РТС) Коробка передач Durashift EST
F3	60	Вспомогательный отопитель (отопитель РТС) Свечи накала
F4	40	Вентилятор охлаждения, кондиционер
F5	60	Освещение, блок кузовной электроники (GEM)
F6	60	Зажигание
F7	60	Блок управления двигателем, освещение
F8	60	Обогрев лобового стекла, ABS, ESP

Блок реле в моторном отсеке

№	Реле
R1	Кондиционер
R2	Вентилятор системы охлаждения
R3	Вспомогательный отопитель (отопитель РТС) или Лампы заднего хода
R4	Вспомогательный отопитель (отопитель РТС)

На сайте avto-fresh.com вы сможете найти предохранители форд фьюжн (2002-2012) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Где узнать вес автомобиля Ford Fusion по модели и году выпуска?

Чтобы узнать вес автомобиля Ford Fusion по его модели и году выпуска, можно обратиться к официальным сайтам производителя. На сайте Ford в разделе Модели можно найти подробную информацию об автомобилях, включая их спецификации, включая вес.

Другой способ — обратиться к каталогам и брошюрам с информацией о Ford Fusion. В них также приведены характеристики автомобиля, в том числе вес.

Кроме того, можно обратиться к автосалонам Ford или официальным дилерам, где имеется возможность узнать вес конкретной модели Ford Fusion по ее году выпуска. Там вам также могут помочь с другой информацией о автомобиле.

И, наконец, существует возможность найти информацию о весе автомобиля Ford Fusion на специализированных автосайтах или форумах, где владельцы автомобилей могут делиться своими знаниями и опытом.

Двигатели

В арсенале Ford Fusion три бензиновых мотора и два дизельных. Самый скромный бензиновый атмосферник рабочим объемом 1,2 л мощностью 75 л.с., появившийся после рестайлинга, не получил широкого распространения. Наиболее популярны автомобили с бензиновыми двигателями 1,4 л 80 л.с. и 1,6 л 100 л.с. Так же распространена дизельная версия с агрегатом 1,4 TDCi 68 л.с. Вышедший после рестайлинга, 1,6TDCi 90 л.с. встречается реже.

На бензиновых модификациях Фьюжн с двигателями 1,4 и 1,6 л встречаются малоприятные случаи разрыва пластикового впускного коллектора. Стоимость нового коллектора около 15-25 тыс. рублей. Инциденты редки и возможно связаны с неправильной работой ЭБУ и топливных форсунок.

1,4 TDCi после 100-150 тыс. км может потребовать замены медных уплотнительных колец под форсунками или чистки клапана EGR. За процедуру прочистки попросят около 3 тыс. рублей, новый клапан обойдется в 12-13 тыс. рублей.

Диагностический разъем Форд модели Ford Probe

FEN Используется для считывания кодов самодиагностики двигателя

MEN Используется для считывания кодов самодиагностики двигателя

TEN Используется для считывания кодов самодиагностики двигателя

+B Питание +12В

GND Масса

FAT Используется для считывания кодов самодиагностики АКПП

FBS Используется для считывания кодов самодиагностики ABS

FAC Используется для считывания кодов самодиагностики

FWS Используется для считывания кодов само-диагностики

FSC Используется для считывания кодов самодиагностики системы круиз-контроль

TAT Используется для считывания кодов самодиагностики АКПП

TBS Используется для считывания кодов самодиагностики ABS

TAC Используется для считывания кодов самодиагностики кондиционера

TWS Используется для считывания кодов самодиагностики

TSC Используется для считывания кодов самодиагностики системы круиз-контроль

FAB Используется для считывания кодов самодиагностики подушек безопасности

IG- Выход с катушки зажигания — сигнал оборотов для подключения внешнего тахометра

GND Масса

TFA Используется для считывания кодов само-диагностики

F/P Вывод реле бензонасоса (замыкание на массу включает бензонасос)

TAB Используется для считывания кодов самодиагностики подушек безопасности

Почему важно знать массу автомобиля перед покупкой Ford Fusion?

Знание массы автомобиля позволяет оценить его характеристики и потенциал. Масса автомобиля влияет на его управляемость, маневренность и эффективность. Она влияет на особенности движения, расход топлива, устойчивость на дороге и другие параметры, которые важны для комфортной и безопасной езды.

Знание массы автомобиля также важно для соблюдения правил и нормативов, регулирующих дорожное движение. В различных странах и регионах масса автомобиля может оказывать влияние на требования к водительскому удостоверению, налогообложение, допустимую скорость движения и другие аспекты

Кроме того, знание массы автомобиля полезно при планировании и осуществлении перевозки грузов. В случае несоблюдения допустимой массы, это может привести к штрафам и проблемам с грузоперевозками.

Управляемость и безопасность

Масса автомобиля существенно влияет на его управляемость и безопасность. Более тяжелый автомобиль может быть более устойчивым на дороге, но в то же время может иметь более долгий тормозной путь и хуже управляться в поворотах.

Оценка массы автомобиля позволяет выбрать оптимальную конфигурацию с учетом требований к управляемости и безопасности. К примеру, более легкий автомобиль обладает лучшей маневренностью и быстрее набирает скорость, но менее устойчив на дороге при высоких скоростях.

Расход топлива и экономичность

Масса автомобиля оказывает прямое влияние на его расход топлива и экономичность. Более тяжелые автомобили обычно имеют больший расход топлива, что может увеличить эксплуатационные расходы.

Знание массы автомобиля помогает выбрать автомобиль с оптимальным балансом между производительностью и экономичностью. Например, Ford Fusion с более легкими моделями может быть более эффективным по расходу топлива и экономически выгодным.

Engine compartment

It consists of 2 sections and is located on the left side, next to the stand and is closed with a protective cover.

Upper section

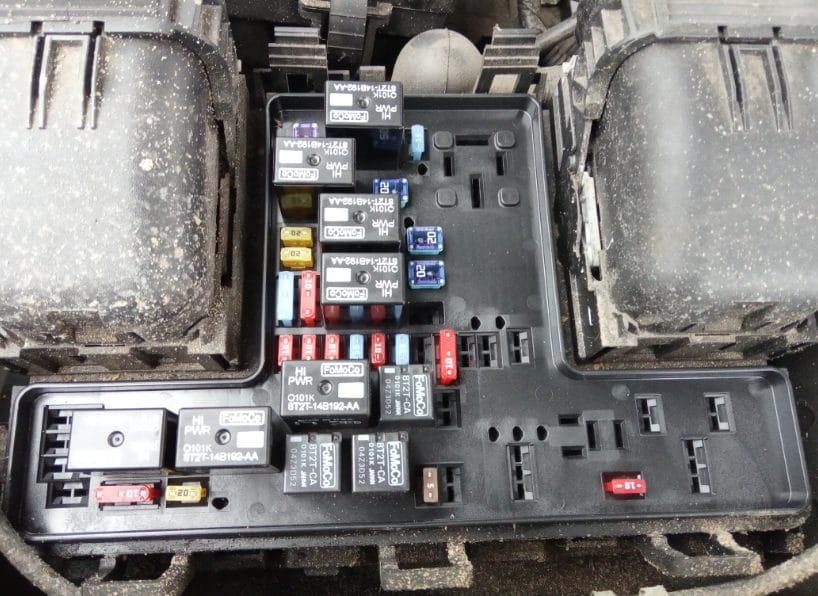

The photo

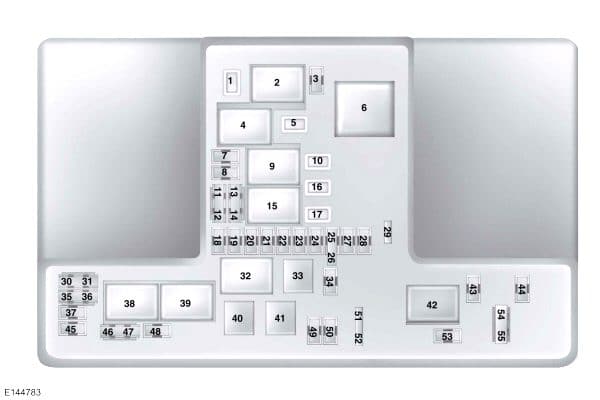

Diagram

Designation

1	25A Windshield wiper 30A Hatch
2	Starter relay
3	15A Automatic operation glass wipers, rain sensor, rear wipers
4	Relay for electric blower fan
5	20A Accessory power outlet on the rear of the console
6	Relay for auxiliary heater
7	20A Powertrain control module
8	20A Powertrain control module
9	Powertrain Control Module Relay
10	20A Front auxiliary power sockets, driver’s side
11	15A Powertrain control module
12	15A Powertrain control module
13	10A Powertrain control module
14	10A Powertrain control module
15	Run / Start Relay
16	20A Auxiliary power outlet on console, cigarette lighter
17	20A Additional power socket in the luggage compartment
18	10A Powertrain control module
19	10A Power steering
20	10A Illumination of position “start / stop”, cruise control
21	15A Transmission control module, transmission oil pump
22	10A Air conditioning system
23	15A. Start / Stop, Blind Spot Alert, Rear View Camera, Adaptive Cruise Control, Proximity Warning, Voltage Quality Module, Air Quality Sensor
24	10A Reserve
25	10A Anti lock brake system, ABS
26	10A Powertrain control module.
27	10A Reserve
28	10A Rear window washer pump.
29	5A Air mass meter
30	Reserve
31	Reserve
32	Cooling fan relay
33	Air conditioning relay
34	15A Electric steering column lock.
35	Reserve
36	Reserve
37	Reserve
38	Cooling fan relay
39	Cooling fan relay
40	Horn relay
41	Horn relay
42	Fuel pump relay
43	Reserve
44	5A Heated washer spray
45	Reserve
46	10A Generator
47	10A Brake Switch
48	20A Sound signal
49	5A Air flow sensor 20A Heating element for diesel fuel
50	10A Cooling fan, transfer case 20A Horn
51	Reserve
52	Reserve
53	10A Power seats.
54	5A Remote control for fuel-fired heater, 10A Brake switch
55	10A ALT sensor

Lower section

Access example

Photo – example

Diagram

Appointment

56	30A Fuel pump
57	20A Diesel fuel vaporizer
58	Reserve
59	30 / 40A Cooling Fan (DW10F and 2.0L GTDI AU)
60	30 / 40A Cooling Fan (DW10F and 2.0L GTDI AU)
61	40A Heated windshield (left side)
62	50A Body systems control unit
63	20 / 30A Cooling Fan (DW10F and 2.0L GTDI AU)
64	30A Additional heater
65	20A. Heated front seats
66	40A Heated windshield (right side)
67	50A Body systems control unit
68	40A Heated rear window
69	30A Anti lock brake system
70	30A Passenger seat
71	60A Additional heater
72	20A Fuel pump 30A Hatch
73	20A Rear heated seat
74	30A Driver’s seat module
75	30A Additional heater
76	20A transmission oil pump
77	30A Climate controlled seat module
78	40A Trailer towing module
79	40A Electro blower fan.
80	30A Power module in the luggage compartment.
81	40A Inverter 220 V.
82	60A Anti-lock brake system pump.
83	25A Cleaner motor
84	30A Starter solenoid.
85	20A Fuel-fired heater 60A Anti-lock brake pump

Explore the vibrant content related to this post on our YouTube channel! Dive into the video, and don’t forget to hit subscribe to stay connected with our latest updates.

If you have any questions or want to help supplement the material, write in the comments.

Ford Fusion. Шум генератора

Шум генератора
Причина неисправности	Методы устранения
Повреждены подшипники генератора (визг, вой). Шум остается при отключении проводов от генератора и исчезает при снятии ремня привода	Замените задний подшипник, передний подшипник с крышкой или генератор в сборе
Короткое замыкание в обмотке статора (вой). Шум исчезает, если отключить провода от генератора	Замените статор или генератор в сборе
Короткое замыкание в одном из диодов. Шум исчезает, если отключить провода от генератора	Замените выпрямительный блок

Ford Fusion. Сигнализатор отсутствия заряда аккумуляторной батареи не загорается

Лампы штатные,фары чистые.Цвета проводов:красно-белый,красно-жёлтый и красно-зелёный с поперечными синими полосками.Какой минус-масса?

Лампы штатные,фары чистые.Цвета проводов:красно-белый,красно-жёлтый и красно-зелёный с поперечными синими полосками.Какой минус-масса?

Лампы штатные,фары чистые.Цвета проводов:красно-белый,красно-жёлтый и красно-зелёный с поперечными синими полосками.Какой минус-масса? Я ответил-твоя очередь,тов.BSB 303!

Toyota-Caldina ST-195 3S-FE 4WD TZ 1995

С фарами всё просто — массой там переключается ближний-дальний. т.е. если тускло светит только ближний или дальний (одновременно в обеих фарах), значит питание к лампам норм, а косяк дальше. А дальше у нас подрулевой переключатель (он же кулиса, гитара и прочие жаргонизмы). Именно в него приходят провода с «минусовых» выводов лампочек фар.

Но у Вас тускло светит только одна фара, а значит подрулевой в порядке (туда приходит общий минус обеих фар)

А значит стоит обратить внимание на питание фар, тем более оно раздельно именно для каждой фары. А именно предохранители в распредкоробке под капотом (они так и подписаны — headlight l и R) и на разъём, что на лампу одевается — часто подгорает

Но это всё верно если дело в электрике. А то поставят в одну фару лампочку на «100вт», а в другую «Маяк за 10р» и начинают голову греть, мол чего это фарки по разному светят.

Caldina ET196`95 5E

Вообще, если двойная сплошная справа, это плохая примета. (с форумов)

Средняя масса кузова Ford Fusion составляет от 275 (кг) до 330 (кг).

Что такое масса кузова:

Под массой кузова понимают массу части автомобиля, предназначенную для размещения пассажиров и груза.

В большинстве случаев под массой кузова подразумевают вес всего автомобиля без оснастки, дверей, стекол, мостов, и пр.

Как правило масса авто состоит из таких основных частей:

• двигатель, генератор, стартер и пр.;
• коробка передач;
• полная подвеска;
• оперение (бамперы, радиаторы и пр.);
• кузов и др.

Важно: в массу кузова не включаются никакие элементы оснащения салона, обшивки, декора и пр

Какие данные представлены в справочнике:

Масса условного кузова типа седан чаще всего находится в пределах от 250 (кг) до 400 (кг).

В таблице ниже представлена вся доступная информация относительно массы автомобилей Ford Fusion.

Важно: чаще всего производители не указывают отдельно массу кузовов, следовательно рассчитать её можно только косвенно вычитая из общей массы массу составных частей. Следовательно, такие данные всегда будут приблизительными

Общая масса кузова Ford Fusion
Общий вид Общий вид кузовов	Масса голого кузова min (кг) Минимальная масса кузова для разных модификаций Ford Fusion

Данные представлены в килограммах (кг)

Масса голого кузова max (кг) Максимальная масса автомобиля для разных модификаций

Данные представлены в килограммах (кг)

Модификаций Количество модификаций модели в нашей базе

Масса кузова Ford Fusion
Параметр Параметр автомобиля

Значение Значение параметра в (кг)

Предостережение: данные, представленные отдельно по кузову являются ориентировочные, и могут отличатся от реальных на 15% в одну либо другую сторону.

Субкомпактвэн Форд Фьюжн начал выпускаться осенью 2002 года и протянул на конвейере до середины 2012 года. Fusion был разработан Европейским отделением Ford на базе Ford Fiesta. Задача Фьюжен состояла в заполнении ниши между популярными моделями Fiesta и Focus. Сборка производилась в Германии, на заводе в Кельне. В 2005 году автомобиль претерпел рестайлинг. Изменения коснулись переднего и заднего бампера, светотехники и передней панели.

Компьютерная диагностика

Совсем недавно для проведения такого типа проверки Форд Фокус требовалось дорогое оборудование, которое было только на СТО, а поэтому сделать ее своими руками представлялось маловозможным. народ помогите пожалуйста мне нужна программа для диагностики форда, у меня форд фокус 1. Ru: подскажите где на форд фокус 1 установлен блок. К счастью, теперь все изменилось, а самодиагностика является довольно недорогим и доступным делом, поскольку на рынке представлено огромное количество приборов для этого. Знать, где находится диагностический разъем (на Форд Фокус он находится. Таким образом, если вы не доверяете станциям технического обслуживания, которые довольно часто обманывают или завышают цены, то вы сможете проверить Ford Focus 2 самостоятельно. Купить коробку автомат б/у на Форд Фокус 3, 2, 1 (Ford Focus III,. Помимо экономии денег на работе, у вас появится возможность четко понимать текущее состояние автомобиля и необходимость замены той или иной детали.

Компьютерная самодиагностика подразумевает использование специального оборудования для прочтения ошибок системы за счет проверки различных датчиков и их показателей. Когда менять топливный фильтр на Форд Фокус 2? (решено) — 1 ответ Как правило, диагностика требуется в таких случаях:

• При покупке б/у FordFocus и оценке его состояния.
• При загорании ошибки Check Engine на приборной панели.
• При оценке работ по ремонту каких-либо неисправностей.

Существует несколько вариантом компьютерной диагностики Форд Фокус 2. Во-первых, вы можете подключиться к автомобилю с помощью компьютера, планшета или другого устройства и прочитать все ошибки. Причина расхода масла в двигателе форд фокус 2 двигатель 1 8 Во-вторых, вы можете приобрести специальный сканер. Его преимущество заключается в том, что размеры такого прибора довольно небольшое, а поэтому выполнять проверку можно в любое время и любом месте. В целом компьютерная самодиагностика предполагает следующее:

Полная компьютерная диагностика

автомобиляФорд Фокус 1 кабелем OBD 2 ELM 327. Программа Форскан.

Самодиагностика форд фокус 1

Режим самостоятельной диагностики

приборной панелифорд фокус 1 .

• Наличие перечня стандартных ошибок и их расшифровки (найти можно на нашем сайте).
• Наличие устройства и программы для подключения к электронике Ford Focus 2 и прочтения ошибок.
• Знать, где находится диагностический разъем (на Форд Фокус он находится недалеко от руля).

Что касается приборов для диагностики Ford Focus, то вам подойдут:

• ELS27.
• ELM327.
• ADS.
• FordUCDS.
• ScanMatic.
• VCM (Mini, Rotunda).
• ScanDoc.

Эти модели обладают всеми необходимыми качествами и без проблем справятся с прочтением ошибок Форд Фокус 2, причем их цена довольно невысокая.

Ford Fusion (2006 – 2009) – fuse box diagram (American Version)

Year of production: 2006, 2007, 2008, 2009

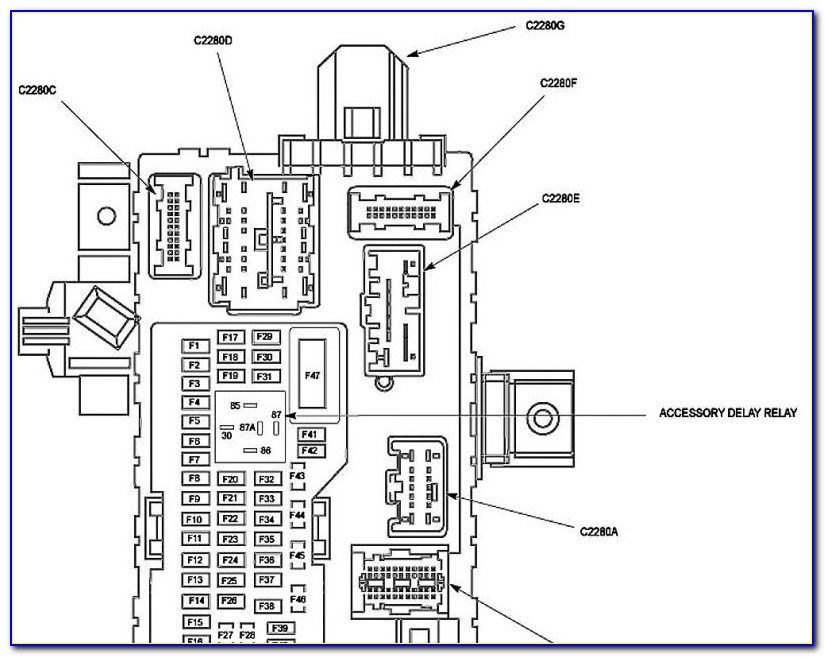

Passenger Compartment Fuse Box

Ford Fusion – fuse box diagram – passenger compartment fuse box

Number	Ampere ratting	Description
1	10	Backup lamps (automatic transmission), Electrochromatic mirror
2	20	Horns
3	15	Battery saver: Interior lamps, Puddle lamps, Trunk lamp, Power windows
4	15	Parklamps, Side markers, License plate lamps
5	—	—
6	—	—
7	—	—
8	30	Rear window defroster
9	10	Heated mirrors
10	30	Starter coil, PCM
11	15	High beams
12	7,5	Delay accessories: Radio head units, Moon roof, Lock switch illumination, Electrochromatic mirrors, Ambient lighting
13	7,5	Cluster, Analog clock, Climate control head units
14	15	Washer pump
15	20	Cigar lighter
16	15	Door lock actuator, Decklid lock solenoid
17	20	Subwoofer
18	20	Radio head units, OBDII connector
19	7,5	Not used (Spare)
20	7,5	Power mirrors, Satellite radio module, All wheel drive
21	7,5	Stop lamps, CHMSL
22	7,5	Audio
23	7,5	Wiper relay coil, Cluster logic
24	7,5	OCS (Passenger’s seat), PAD indicator
25	7,5	RCM
26	7,5	PATS Transceiver, Brake shift interlock solenoid, Brake pedal switch, Automatic transmission relay coil, Reverse switch (back-up lamps for manual transmission)
27	7,5	Cluster, Climate control head units
28	10	ABS/Traction Control, Heated seats, Compass, Reverse sensing system
C/B	30	Circuit Breaker: Moon roof power, Delayed accessory (SJB fuse 12, power window)

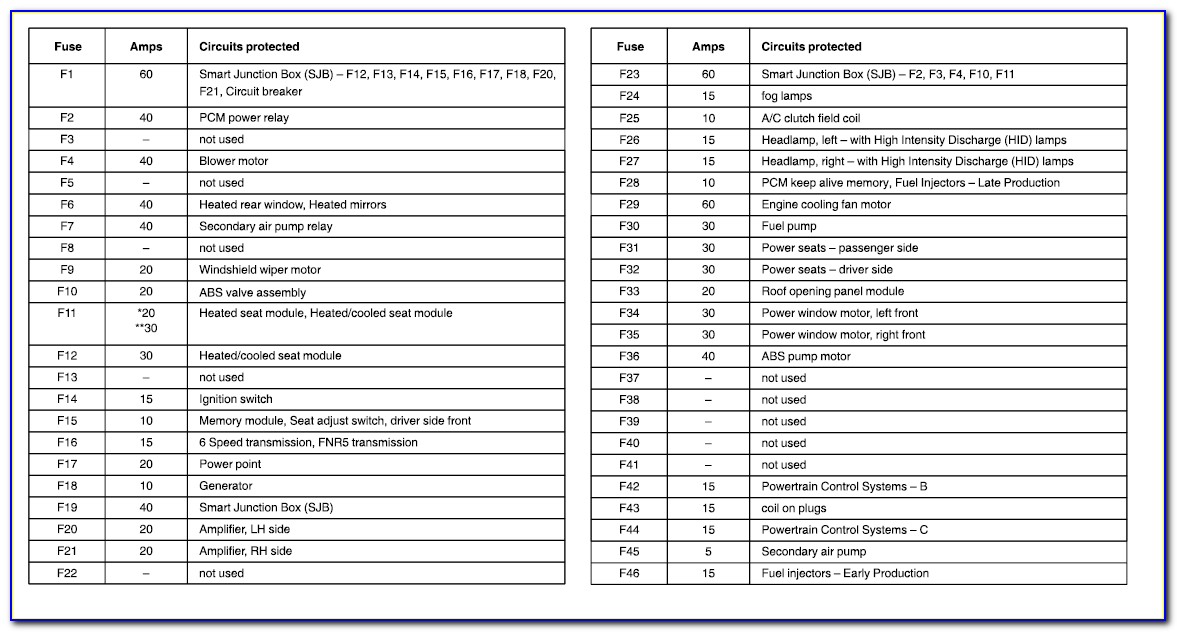

Engine Compartment Fuse Box (2006)

Ford Fusion – fuse box diagram – engine compartment fuse box

Number	Ampere ratting	Description
1	60	SJB power feed (fuses 12, 13, 14, 15, 16, 17, 18, C/B)
2	40	Powertrain power
3	—	—
4	40	Blower motor
5	—	—
6	40	Rear window defroster, Heated mirrors
7	40	PETA Pump (PZEV engine only)
8	—	—
9	20	Wipers
10	20	ABS Valves
11	20	Heated seats
12	—	—
13	—	—
14	15	Ignition switch
15	—	—
16	15	Transmission
17	20	Console power point
18	10	Alternator sense
19	40	Logic feed to SJB (solid state devices)
20	—	—
21	—	—
22	—	—
23	60	SJB power feed (fuses 1, 2, 4, 10, 11)
24	15	Fog lamps
25	10	A/C Compressor clutch
26	—	—
27	—	—
28	—	—
29	50	Engine cooling fan
30	30	Fuel pump relay feed
31	—	—
32	30	Driver power seat
33	20	Moonroof
34	—	—
35	—	—
36	40	ABS Pump
37	—	—
38	—	—
39	—	—
40	—	—
41	—	—
42	15	PCM non-emission related
43	15	Coil on plug
44	15	PCM emission related
45	5	PETA Pump feedback (PZEV engine only)
46	15	Injectors
61	—	Circuit Breaker: Spare
Diode
60	Fuel pump
61	—
Relay
47	Fog lamps
48	—
49	—
50	Wiper Park
51	A/C Clutch
52	—
53	Wiper RUN
54	Transmission (I4 engine only)
55	Fuel pump
56	Blower motor
57	PCM
58	PETA Pump (PZEV engine only)
59	—

Engine Compartment Fuse Box (2007-2009)

Ford Fusion – fuse box diagram – engine compartment fuse box

Number	Ampere ratting	Description
1	60	SJB power feed (fuses 12, 13, 14, 15, 16, 17, 18, C/B)
2	60	SJB power feed (fuses 1, 2, 4, 10, 11)
3	40	Powertrain power, PCM relay coil
4	40	Blower motor
5	—	—
6	40	Rear window defroster, Heated mirrors
7	40	PETA Pump (PZEV engine only)
8	40	ABS pump
9	20	Wipers
10	20	ABS Valves
11	20	Heated seats
12	—	—
13	10	SYNC
14	15	Ignition switch
15	—	—
16	15	Transmission
17	10	Alternator sense
18	—	—
19	40	Logic feed to SJB (solid state devices)
20	—	—
21	—	—
22	20	Console power point
23	10	PCM KAM, FNR5 and canister vent solenoid
24	15	Fog lamps
25	10	A/C Compressor clutch
26	—	—
27	—	—
28	60	Engine cooling fan
29	—	—
30	30	Fuel pump/injectors relay
31	—	—
32	30	Driver power seat
33	20	Moon roof
34	—	—
35	—	—
36	1	PCM diode
37	1	One Touch Integrated Start (OTIS) diode
38	—	—
39	—	—
40	—	—
45	5	PETA Pump (PZEV) feedback
46	15	Injectors
47	15	PCM class B
48	15	Coil on plug
49	15	PCM class C
Relay
41	Fog lamp relay
42	Wiper park relay
43	A/C clutch relay
44	FNR5 transmission relay
50	—
51	—
52	Blower relay
53	—
54	Fuel pump/injectors relay
55	Wiper RUN relay
56	—
57	PCM relay
58	PETA Pump (PZEV)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.

Где найти техническую документацию о массе автомобиля?

Для получения технической документации о массе автомобиля Ford Fusion рекомендуется обратиться к следующим источникам:

• Официальный веб-сайт Ford — на сайте производителя в разделе Спецификации или Техническая информация можно найти подробные характеристики автомобиля, включая его массу. Обычно там предоставляются технические руководства и брошюры с полной информацией о моделях.
• Руководство пользователя — владельцы Ford Fusion могут обратиться к руководству пользователя, которое обычно поставляется вместе с автомобилем. В разделе Технические характеристики или Спецификации можно найти информацию о массе автомобиля.
• Сервисные центры и дилеры — обратившись в ближайший сервисный центр Ford или официального дилера, вы можете запросить техническую документацию о массе автомобиля. Квалифицированные специалисты смогут предоставить вам подробную информацию и ответить на все ваши вопросы.

Необходимо отметить, что масса автомобиля может варьироваться в зависимости от модификации, комплектации и года выпуска. Поэтому рекомендуется обращаться к актуальным и официальным источникам информации, чтобы получить точные данные о массе Ford Fusion.

Проверка штатного иммобилайзера — видео

Это должен знать каждый владелец авто:Выбираем автомобильную магнитолу Автомобильная магнитола хорошего качества более не считается роскошью

И если водителю важно прослушивать музыку в высоком качестве, или более того – слушать оперативную обстановку на …

Предохранители Рено Большинство цепей питания электрооборудования автомобилей марки Рено (различных моделей и модификаций) защищено предохранителями. Фары, электрические двига…

Подключение автомагнитол BLAUPUNKT Сборник электрических схем подключения разъёмов автомобильных магнитол . Представленно несколько различных популярных моделей автомагнитол с указанием контактов на питание, …

Часто задаваемые вопросы

1. Где крепится провод массы на Форд Фьюжн?

Провод массы на Форд Фьюжн крепится к кузову автомобиля вблизи аккумулятора. Обычно он прикреплен к некоторому металлическому элементу, например, к каркасу двигателя или шасси. Откройте капот и взгляните вблизи аккумулятора, чтобы найти его точное местоположение.

2. Зачем нужен провод массы на автомобиле?

Провод массы, также известный как заземляющий провод, служит для создания электрической связи между различными кардинальными элементами автомобиля и землей. Он обеспечивает безопасное распределение электрического тока, предотвращая короткое замыкание и повреждение электрических компонентов автомобиля.

3. Как проверить исправность провода массы на Форд Фьюжн?

Для проверки исправности провода массы на Форд Фьюжн выполните следующие шаги:

1. Убедитесь, что автомобиль выключен и зажигание отключено.
2. С помощью мультиметра установите его в режим проверки сопротивления.
3. Один конец мультиметра прикрепите к проводу массы, а другой — к металлическому элементу, который должен быть заземлен.
4. Проверьте сопротивление. Если мультиметр показывает нулевое сопротивление или очень низкое значение, провод массы исправен. Если мультиметр не показывает сопротивление или показывает высокое значение, провод массы может быть поврежден.

Схемы электрооборудования

Недостаточно средств на пластиковой карте. Зимняя эксплуатация автомобиля Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы Раздел

Мотор потряхивает, показания лямбды глючные менялись на новые обе. При возникновении неисправности в шине CAN подключенные к ней в этот момент ЭБУ записывают в память код неисправности. В число основных диагностических приборов входят тестер электрических цепей или вольтметр можно использовать и 12 вольтовую контрольную лампу с комплектом соединительных проводов , индикатор обрыва цепи пробник , включающий лампу, собственный источник питания и комплект соединительных проводов.

Решил установить круиз на неё, делал все по мануалу одного человека с драйва, у него фиеста mk7, но смысл понятен. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Система управления двигателем: 1 — монтажный блок предохранителей в моторном отсеке; 2 — монтажный блок предохранителей и реле за вещевым ящиком; 3 — реле электронного блока управления двигателем; 4, 7 — электронный блок управления двигателем; 5 — управляющий датчик концентрации кислорода; 6 — диагностический датчик концентрации кислорода Ford Fiesta, Fusion. Замена сцепления на Ford Fusion

Где найти вес автомобиля Ford Fusion?

Вес автомобиля Ford Fusion можно найти в технических характеристиках, которые обычно указываются в руководстве пользователя или на официальном сайте производителя.

Для того чтобы узнать точный вес конкретной модели Ford Fusion, необходимо обратить внимание на указанные весовые параметры в спецификациях автомобиля. Обычно вес автомобиля указывается как общая масса в килограммах (кг)

Руководство пользователя

В руководстве пользователя автомобиля Ford Fusion можно найти информацию о массе автомобиля. Обычно она указывается в разделе Технические характеристики или Характеристики автомобиля. Найдите соответствующий раздел в руководстве и ознакомьтесь с указанной массой автомобиля.

На официальном сайте производителя автомобиля Ford Fusion также можно найти информацию о весе автомобиля. Перейдите на сайт производителя и найдите раздел, посвященный техническим характеристикам или спецификациям модели Ford Fusion. Там обычно представлена подробная информация о массе автомобиля.

Масса автомобиля: что это значит?

Масса автомобиля включает в себя массу самого автомобиля без пассажиров и груза, а также массу пассажиров, груза и других предметов, которые находятся внутри автомобиля.

Знание массы автомобиля имеет большое значение для правильной эксплуатации и безопасности. Неправильно распределенный груз или превышение максимально допустимой массы может привести к ухудшению характеристик автомобиля, увеличению тормозного пути, повышению расхода топлива и другим негативным последствиям.

Производители автомобилей обязаны указывать массу автомобиля в его технических характеристиках и на специальной табличке, размещенной на автомобиле. Эта информация помогает владельцам автомобилей определить, сколько груза они могут перевозить безопасно и соблюдать требования ПДД относительно максимально допустимой массы.

Масса автомобиля	Обозначение
Масса автомобиля без груза	КЕРБ
Масса пассажиров	Масса пассажиров
Масса груза	Масса груза
Общая масса автомобиля	ОМАССА

Важно помнить, что масса автомобиля может меняться в зависимости от установленных дополнительных комплектаций и модификаций. Поэтому перед покупкой автомобиля рекомендуется уточнить его точную массу у продавца или в официальных источниках информации

Где найти информацию о массе Ford Fusion?

Информацию о массе Ford Fusion можно найти в различных источниках, включая:

На официальном сайте Ford вы можете найти детальную информацию о массе Ford Fusion. Посетив страницу с описанием модели или конфигуратор, вы сможете найти данные о массе автомобиля в технических характеристиках.

Руководство пользователя

В руководстве пользователя, поставляемом вместе с автомобилем, также можно найти информацию о массе Ford Fusion. Обычно эта информация представлена в разделе Технические характеристики или Технические данные.

Если вы не имеете физического экземпляра руководства пользователя, вы можете обратиться к онлайн-версии, которую можно найти на официальном сайте производителя или на специализированных ресурсах по автомобилям.

Зная массу Ford Fusion, вы сможете учесть ее при выборе колес и шин, а также при расчете необходимого количества топлива для поездки.

Масса: основные термины

Чтобы понять, где находится масса на автомобиле Ford Fusion, следует разобраться в некоторых основных терминах.

Масса автомобиля

Масса автомобиля, также известная как вес, является суммой массы всех его компонентов, включая двигатель, раму, кузов и другие элементы. Общая масса автомобиля влияет на его управляемость, ускорение и эффективность топлива.

Масса рамы

Масса рамы автомобиля Форд Фьюжн относится к массе его каркаса или основной структуры. Рама обеспечивает жесткость и прочность автомобиля, а также служит основой для установки всех других компонентов.

Рама также может включать подрамники, которые поддерживают оси и другие элементы подвески.

Масса двигателя

Масса двигателя составляет сумму массы всех его компонентов, включая блок цилиндров, коленчатый вал, поршни, головку блока цилиндров и другие элементы. Масса двигателя на Ford Fusion может варьироваться в зависимости от модели и типа двигателя.

Масса кузова

Масса кузова автомобиля Форд Фьюжн относится к массе его внешней оболочки, включая двери, крышу и бампера. Масса кузова влияет на аэродинамику автомобиля, его жесткость и безопасность.

Важно помнить, что масса различных компонентов автомобиля может варьироваться в зависимости от конкретной модели и комплектации. Для получения точной информации о массе Ford Fusion рекомендуется обратиться к официальным документам или консультанту дилерского центра Ford

Ходовая

Первыми в подвеске через 60-80 тыс. км сдаются стойки переднего стабилизатора (300-400 рублей). Задние амортизаторы выхаживают более 60-100 тыс. км. Стоимость нового оригинального амортизатора – около 4-5 тыс. рублей, аналога – около 2-3 тыс. рублей. Передние амортизаторы, как правило, служат дольше – более 80-120 тыс. км. Передняя амортизационная стойка обойдется в 4-5 тыс. рублей. Рычаги подвески редко изнашиваются до 150-200 тыс. км. После 150-200 тыс. км встречаются случаи поломки витка передней пружины. Рулевые наконечники и тяги отхаживают до 80-100 тыс. км.

Передние ступичные подшипники ходят более 60-100 тыс. км (2-4 тыс. рублей за аналог), задние – более 80-120 тыс. км. Наружный ШРУС может потребовать замены после 80-120 тыс. км.
