Engine compartment

Layout

1. Fuse box (near battery)
2. Glow relay
3. ESP relay box (right-hand drive vehicles)
4. ESP relay box (left-hand drive vehicles)
5. Relay blocks (main and additional)

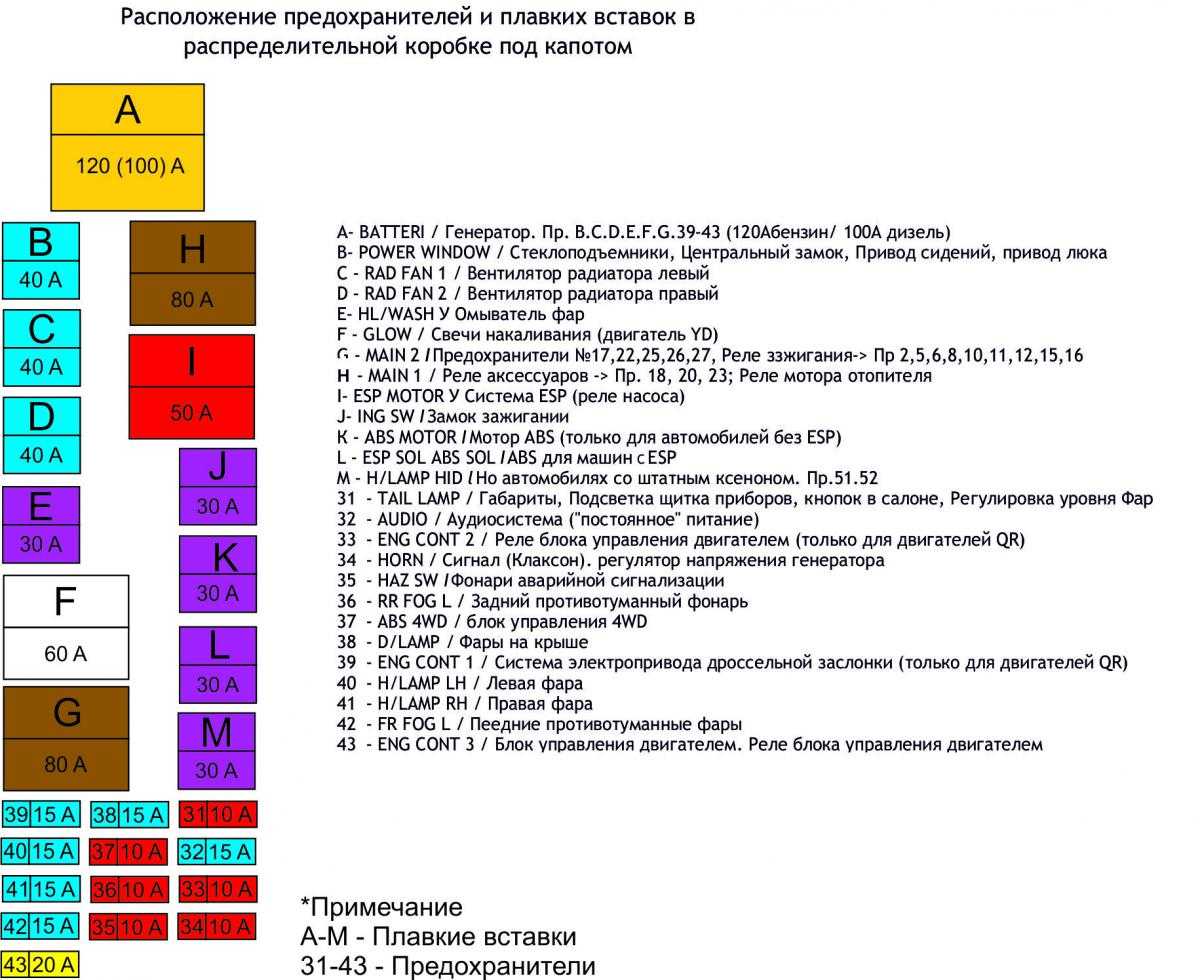

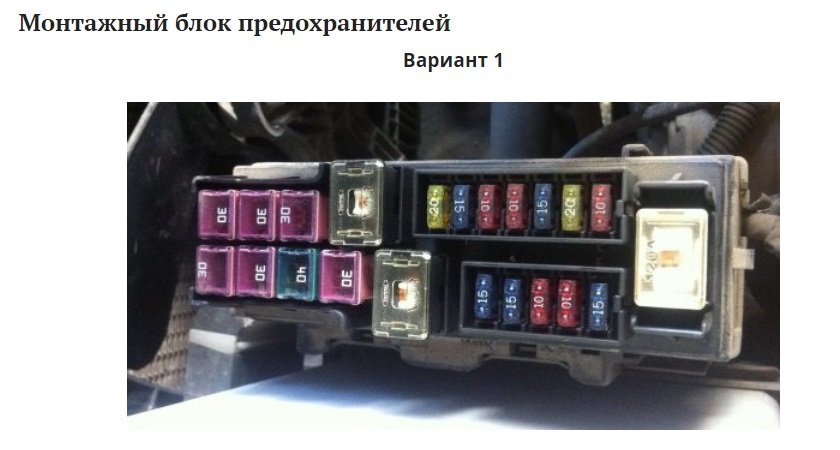

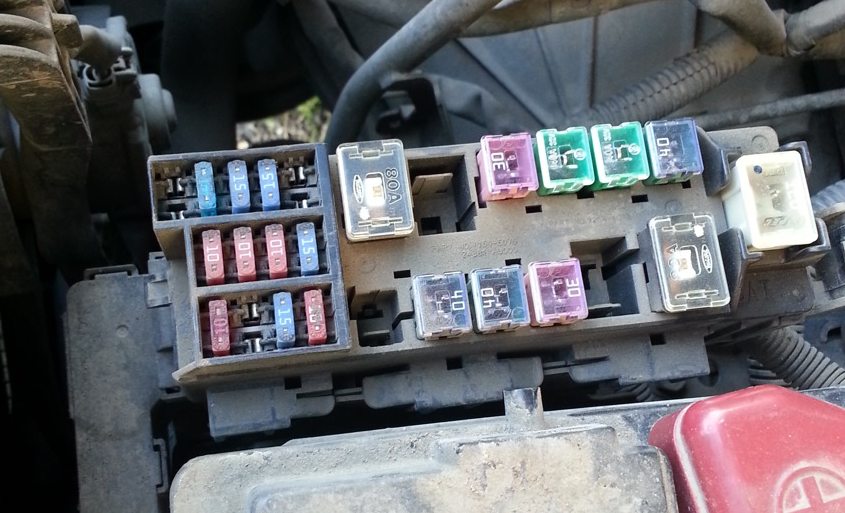

Fuse box

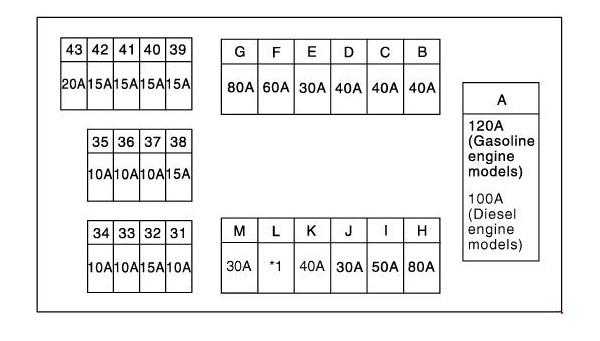

Diagram

2

Diagram

Appointment

A	100 / 120A Alternator, engine compartment fuse box (fuses: Nos. B to G, 39 to 43)
B	40A Central locking, power windows, sunroof, power seats
C	40A Cooling Fan
D	40A Cooling Fan
E	30A Headlight cleaners and washers
F	60A Glow plugs
G	80A Passenger compartment fuse box
H	80A Air conditioning / heating system, passenger compartment fuse box (fuses: No. 18, 20, 23)
I	50A Vehicle Stability Program (ESP)
J	30A Ignition lock
K	40А ABS
L	30 / 40A ABS, ESP (30A with ESP, 40A without ESP)
M	–
31	10A Exterior lamps, headlamp cleaners and washers, warning devices and indicators
32	15A Audio system, navigation system, telephone
33	10A Engine control unit, anti-theft system
34	10A Generator, anti-theft system
35	15A Direction indicators
36	10A Rear fog lamp
37	10A ABS, four-wheel drive control system (4WD)
38	–
39	15A Engine control unit
40	15A Engine control unit, outdoor lamps
41	15A Outdoor lamps, fog lamps
42	15A Fog lights
43	20A Engine control unit, anti-theft system

Relays box

Diagram

Protected components

• R1 Lamp relay
• R2 Daytime lighting relay, left (with daytime lighting)
• R3 Daytime running light relay, right (with daytime running lights)
• R4 Rear fog lamp relay
• R5 Front fog lamp relay
• R6 Start inhibit relay (“P” / “N”)
• R7 A / C relay
• R8 Horn relay
• R9 Cooling fan relay 1
• R10 Throttle valve control relay
• R11 Cooling fan relay 3
• R12 4WD relay
• R13 Cooling fan relay 2
• R14 Headlight washer relay

In some models, the place of relay number 14 is located fuses: 10A – rear fog lamp, 15A – heated windshield (wiper zone), 15A – engine control unit and 20A – xenon headlight control unit.

We have posted a video on our YouTube channel. Watch and subscribe.

That’s all. If you have any questions or have something to add – write in the comments.

Автозапчасти для иномарок, ремонт авто

Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Ниссан икстрейл электросхема по ремонту Nissan X-Trail содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту. Руководство по ремонту Nissan X-Trail разделено на главы: Устройство автомобиля описываются общие сведения и паспортные данные автомобиля ; Инструкция по эксплуатации подготовка к выезду, рекомендации по безопасности движения ; Неисправности в пути советы, которые помогут Вам в случае неожиданной поломки в дороге ; Техническое обслуживание подробные рекомендации по проведению всех процедур обслуживания ; Инструкции по ремонту двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Nissan X-Trail ; Ниссан икстрейл электросхема подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Nissan X-Trail.

Нужна электросхема.

Любая из процедур ремонта Nissan X-Trail приведена по принципу ниссан икстрейл электросхема простого к сложному: Тормозная жидкость может вызвать серьезные повреждения лакокрасочного покрытия. Правовая информация — Реклама на сайте — Контакты — Мы в соцсетях: Предохранители и реле Nissan X-Trail T31 Base-ex Cодержит подробные инструкции по диагностике, обслуживанию, ремонту и регулировке ниссан икстрейл электросхема, системы управления двигателем, тормозной системы, системы управления фазами газораспределения, элекрического рулевого управления и.

Информация позволит автовладельцам самостоятельно проводить грамотное обслуживание автомобиля и не доводить его состояние до дорогостоящего ремонта. В ниссан икстрейл электросхема ремонта руководство послужит незаменимым средством по выявлению и устранению неисправностей во всех компонентах автомобиля.

Пошаговое и наглядное описание ремонтных процедур, изобилие рисунков, обширные справочные ремонтные данные позволят квалифицированно подобрать варианты замены запчастей и произвести соответствующие регулировки, правку кузова и.

В отдельные разделы мануала входят инструкция по эксплуатации Nissan X-Trail, рекомендации по самостоятельному регулярному техническому обслуживанию и схемы ниссан икстрейл электросхема электросхемы автомобиля.

Настоящая книга будет полезна владельцам автомобилей Nissan X-Trail, специалистам СТО, ремонтных мастерских и автосервисов, механикам. Назад в разделы: Главная — Инструкции Nissan.

Источник статьи: http://nesthotel.ru/nissan/x-trail/nissan-x-trail-nt31-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B5-%D1%81%D1%85%D0%B5%D0%BC%D1%8B.html

Блок в салоне

Находится в нижней части панели приборов. Для доступа откройте защитную крышку.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

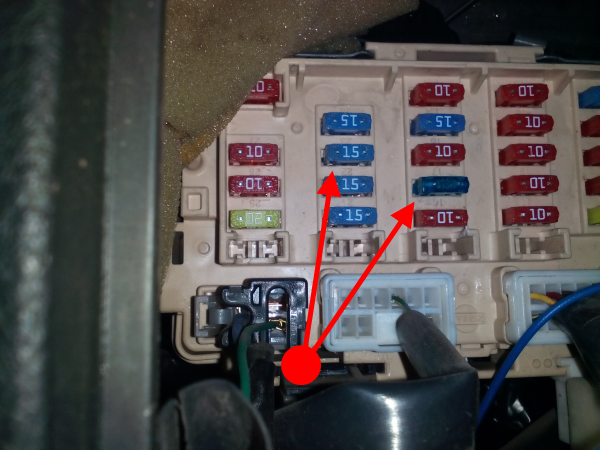

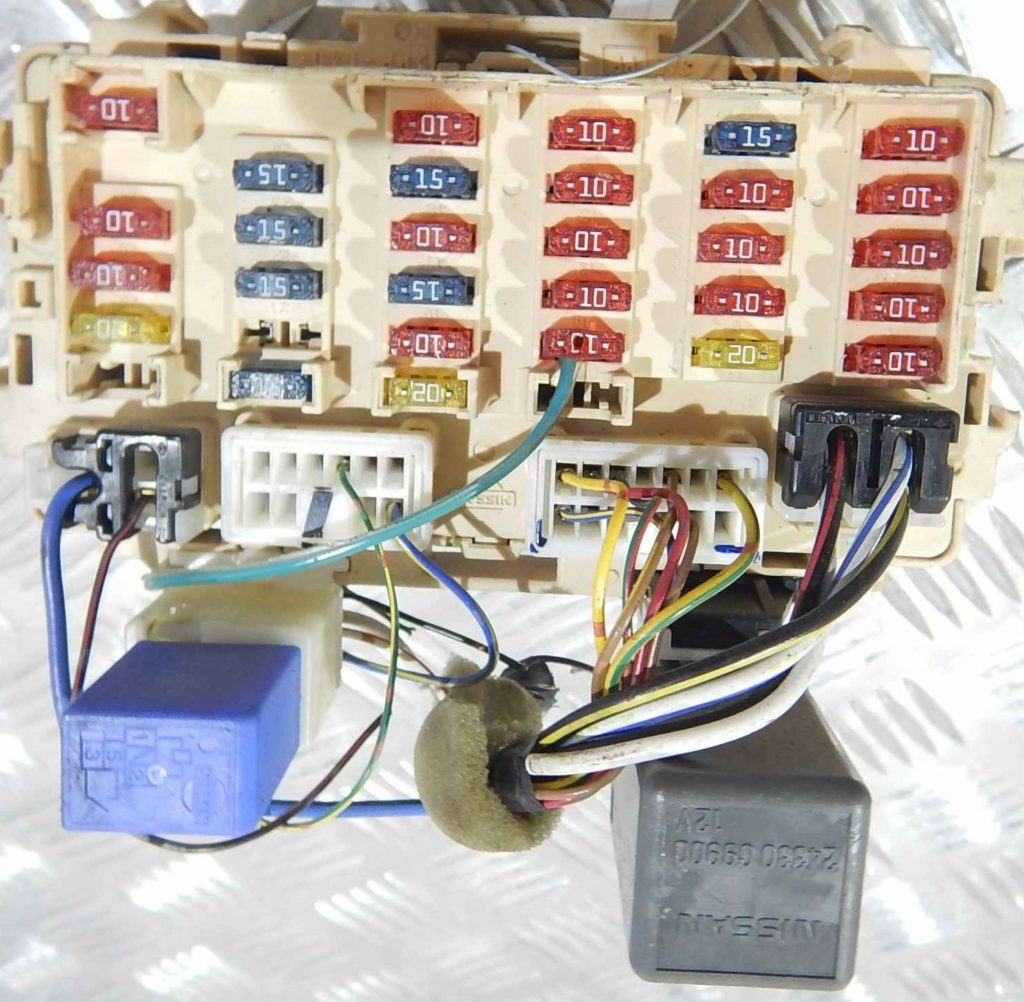

Фотография

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

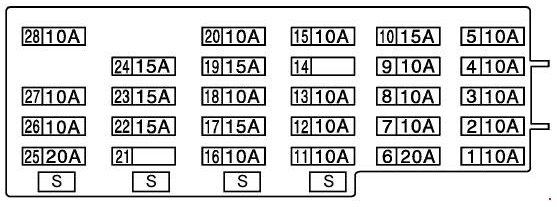

Схема предохранителей

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание (Вариант 1)

p, blockquote 10,0,0,0,0 —>

1	10А Топливный насос
2	10А Указатели поворота
3	10А Блок управления двигателем
4	10А Аудиосистема, навигационная система
5	10А Диагностический разъем, блок управления коробкой передач, центральный замок, противоугонная система, электропривод стеклоподъемников, обогреватель заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы, навигационная система
6	20А Стеклоочиститель и омыватель переднего стекла
7	10А Блок управления двигателем, блок управления системы освещения в дневное время
8	10А ABS/ESP, система управления полным приводом (4WD)
9	10А SRS
10	15А Топливный насос, блок управления двигателем
11	10А Блок управления двигателем, блок управления коробкой передач, ABS/ESP, система управления полным приводом (4WD), SRS, комбинация приборов, очиститель/ омыватель фар
12	10А Блок управления коробкой передач, фонари заднего хода, навигационная система
13	10А Блок управления двигателем
14	10А Обогрев сидений
15	10А Кондиционер/ отопитель
16	10А Стеклоочиститель и омыватель заднего стекла
17	15A Прикуриватель, разъем питания дополнительного оборудования
18	10А Прикуриватель, разъем питания дополнительного оборудования
19	15А Кондиционер/ отопитель
20	10А Электропривод зеркал заднего вида
21	Не используется
22	15А Выключатель стоп-сигналов, блок управления коробкой передач, ABS, система управления полным приводом (4WD)
23	15А Прикуриватель, разъем питания дополнительного оборудования
24	15А Кондиционер/ отопитель
25	20А Блок управления двигателем, обогрев заднего стекла
26	10А Лампы освещения салона
27	10А Обогрев заднего стекла
28	10А Блок управления двигателем, блок управления коробкой передач, центральный замок, противоугонная система, обогрев заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы
S	Запасные предохранители

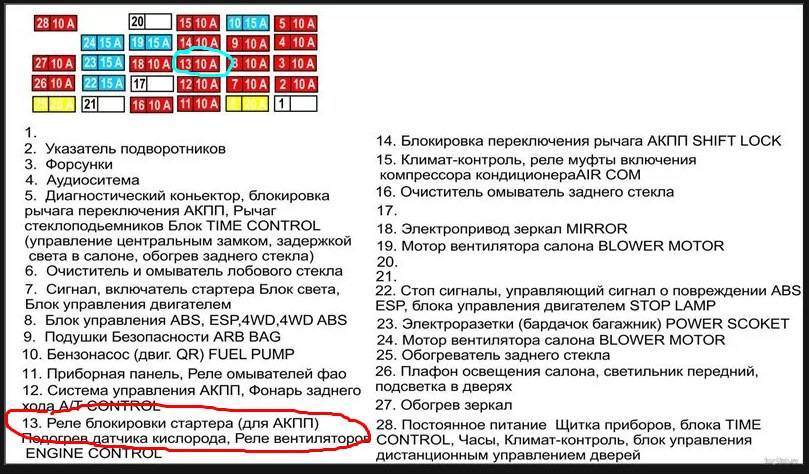

Перевод назначения с крышки на русском (Вариант 2)

p, blockquote 11,0,0,0,0 —>

1. Heater Seat — Подогрев сидений
2. Turn Signal — Указатель поворота
3. Injector — Форсунки мотора QR, блок управления двигателем
4. AUDIO — Аудиосистема (Отключаемое питание)
5. Electronic Parts — Диагностический коннектор, блокировка рычага переключения АКПП Х-Трейла, реле стеклоподъемнников, блок TIME CONTROL (Управление центральным замком, люком, задержкой света в салоне, обогревом заднего стекла и др.)
6. FR WIPER — Очиститель и омыватель лобового стекла
7. Starter Signal — Сигнал включенного стартера, блока дневного света и блока управления двигателем YD (по настоящее время) и для двигателей Nissan QR по август 2003 года.
8. 4 WD ABS — Подключаемое питания блока управления ABS, ESP, 4WD.
9. AIR BAG — подушки безопасности
10. Fuel pump — бонзонасос (двигатель QR), топливо перекачивающий насос (дизельный двигатель YD)
11. METER — Приборная панель, реле-таймер омывателя фар
12. A/T Control — Фонарь заднего хода, система управления автоматической коробки переключения передач
13. Engine Control — Подогрев датчиков кислорода, реле вентиляторов, реле блокировки стартера (Х-Трейл с АКПП)
14. Запасной
15. AIR CON — Климат контроль, реле и муфта включения компрессора кондиционера
16. RR WIPER — Очиститель омывателя заднего стекла
17. CIG Lighter — прикуриватель
18. CIG Lighter — Реле прикуривателя
19. Blower MOTOR — Мотор вентилятора салона печки
20. MIRROR — Электропривод зеркал
21. Запасной
22. STOP LAMP — Стоп-сигнал, управляющий сигнал о торможении для АБС, ESP, блока управления двигателем
23. Power Socket — Электророзетки (водительский бардачок и багажник)
24. Blower Motor — Мотор вентилятора салона печки
25. RR DEFOG — Обогреватель заднего стекла
26. КROMM LAMP — Плафоны освещения салона, в том числе багажного отделения, лампочка для карт и подсветка дверных проемов
27. HEATER MIRROR — Обогрев зеркал
28. Electronic parts — Постоянное питание щитка приборов, блока time control, часы, климат-конроль, блока управления дистанционным управлением дверьми

Реле

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Обозначение

p, blockquote 15,1,0,0,0 —>

• R1 — Реле PTC
• R2 — Реле стеклоподъемников
• R3 — Реле зажигания
• R4 — Реле вентилятора отопителя
• R5 — Вспомогательное реле

Так же в передней стойки в ногах водителя могут размещать несколько реле (R1 — обогрева заднего стекла/зеркал, R2 — Реле топливного насоса)

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Проблемы, связанные с электропроводкой

Основные причины проблем с электропроводкой:

• Механические повреждения кабелей и проводов. Частые изгибы, трение, перекрытия и повреждения изоляции могут привести к обрывам и коротким замыканиям.
• Коррозия контактов. Влага и соль на дороге могут вызвать окисление и коррозию контактов, что приводит к плохому контакту и снижению электрической проводимости.
• Неисправности реле. Реле, отвечающие за передачу и усиление сигналов в электропроводке, могут выходить из строя и вызывать сбои в работе различных систем.
• Проблемы с аккумуляторной батареей. Слабая или поврежденная батарея может вызывать проблемы с подачей электропитания и неправильной работой электроники автомобиля.

Признаки проблем с электропроводкой:

• Неисправная работа освещения. Мигание, перебои или полное отсутствие работы фар, задних огней и других источников света могут указывать на проблемы в электропроводке.
• Неисправность электродвигателей. Не работают стеклоочистители, стеклоподъемники, система кондиционирования и другие устройства, работающие от электропитания.
• Сбои в работе электроники. Неправильное отображение информации на панели приборов, неисправность системы навигации, проблемы с управлением климат-контроля — все это может быть связано с проблемами в электропроводке.
• Повышенный расход топлива или проблемы с зажиганием. Неправильная работа электрической системы может вызывать проблемы с искровыми свечами и снижение эффективности работы двигателя.

В случае обнаружения проблем с электропроводкой автомобиля Nissan X-Trail T30 рекомендуется обратиться к специалистам для диагностики и ремонта. Самостоятельное вмешательство без необходимых знаний и опыта может привести к ухудшению ситуации и дополнительным поломкам.

Сигнализация, замок зажигания и центральный замок

На моделях Ниссан Х-Трейл Т30 установлена сигнализация, замок зажигания и центральный замок.

Сигнализация обеспечивает защиту автомобиля от несанкционированного доступа. Она активируется при закрытии дверей и включает звуковую и световую сигнализацию, а также блокирует двигатель. Система управляется с помощью пульта дистанционного управления, ключа и встроенных сенсоров.

Замок зажигания используется для запуска двигателя. Он имеет несколько положений: «Выключено», «Аксессуары», «Режим работы» и «Пуск». В положении «Выключено» замок зажигания блокирует включение двигателя и все электрические системы автомобиля. В положении «Аксессуары» можно использовать электрические приборы, такие как радио или кондиционер, без запуска двигателя. В положении «Режим работы» можно включить двигатель, а в положении «Пуск» — завести автомобиль.

Центральный замок позволяет одновременно заблокировать или разблокировать все двери автомобиля. Он может быть управляем с помощью пульта дистанционного управления или кнопки водительской двери. У центрального замка также есть режим автоматической блокировки, который активируется при начале движения и разблокируется при выключении зажигания.

Блоки плавких вставок под капотом Nissan X-Trail T31

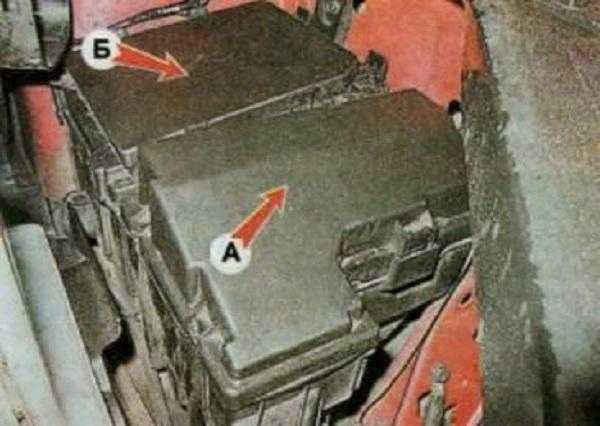

Блоки A и Б

В подкапотном пространстве Ниссан Х-Трейл установлено несколько монтажных блочков. Далее рассмотрим, где находятся блоки предохранителей Х-Трейл Т31 и зону их защиты. Под воздуховодом располагаются блоки А и Б, еще предохранители есть на плюсовой клемме аккумулятора X-Trail t31. Соответственно для получения доступа к блочкам А и Б понадобится демонтировать воздуховод.

Схема и защищаемая зона элементов блока А

Для доступа к блоку А освобождаем защелку

Блок предохранителей А Ниссан Х-Трейл Т31 закрыт пластиковой крышкой. Для ее снятия понадобится вывести из зацепления фиксирующую защелку. Схема защитных элементов Х-Треил Т31 представлена ниже, в скобках указан номинальное токовое значение плавких вставок:

• Ef31 – подогрев переднего ряда кресел (20);
• Ef32 – реле охлаждающего электрического насоса для турбокомпрессора (20);
• Ef33 – сигнал и дневные ходовые огни (10);
• Ef34 – генератор, сигнал (10);
• Ef35 – мультимедийный комплекс (15);
• Ef36 – вспомогательный обогреватель (30);
• Ef37 – подогрев заднего ряда кресел (20);
• Ef38 – ЭБУ вариатора (10);
• EfF – ЭУР (60);
• EfG – омывающий комплекс передней оптики (30);
• EfH, Efl – ESP, ABS (30, 50);
• EfJ – электрический привод подъемника стекол (50);
• EfK, EfM – охлаждающий вентилятор радиатора силового агрегата (40);
• EfL – замок зажигания (40).

Схема предохранителей блока А

Также схемой предусмотрено использование следующих реле:

• ЕМ – сигнала;
• Ег2 – второй и третьей скорости вращения охлаждающего вентилятора радиатора силового агрегата;
• ЕгЗ – оповещения торможения;
• Ег4 – первой скорости вращения охлаждающего вентилятора радиатора силового агрегата Ниссан;
• Ег5 – омывающего комплекса передней оптики;
• Ег6 – дневных ходовых огней.

Блок предохранителей Б Х-Трейл т31 под капотом

Для доступа к блоку Б отщелкиваем фиксатора

Доступ к защитным элементам монтажного блочка Б Ниссан X-trail T31 открывается после вывода из зацепления четырех пластиковых фиксаторов. В нем задействованы нижеперечисленные реле:

• Er7 – противотуманок спереди;
• Er8 – ближнего света;
• Er9 – ЭБУ силовым агрегатом;
• Er10 – подогрева внешних зеркал и заднего стекла;
• Er11 – стартера Ниссан;
• Er12, Er13, Er14 – охлаждающего вентилятора радиатора, соответственно для 3, 2 и 1 скорости;
• Er15 – системы зажигания.

Схема предохранителей блока Б

Схема предохранителей данного блока Ниссан выполнена следующим образом:

• Ef41, Ef42, Ef47, Ef52, Ef53, Ef54 – не задействованы;
• Ef43, Ef44 – правый и левый дальний свет (10А);
• Ef45 – предохранитель габаритов (10А);
• Ef46 – освещение салонного пространства (10А);
• Ef48 – дворники лобового стекла (20А);
• Ef49, Ef50 – левая и правая фара ближнего света (10А);
• Ef51 – компрессорная муфта кондиционера (10А);
• Ef55, Ef56 – обогревательный комплекс внешних зеркал и заднего стекла (15А);
• Ef57 – предохранитель бензонасоса (15А);
• Ef58 – обмотка возбуждения стартера, датчик положения АКПП (10А);
• Ef59 – ABS (10А);
• Ef60 – лампа заднего хода (10А);
• Ef61 – ЭБУ силовым агрегатом (15А);
• Ef62 – ЭБУ силовым агрегатом, катушки зажигания (15А);
• Ef63 – кислородный датчик (20А);
• Ef64 – топливные форсунки (15А);
• Ef65 – передние противотуманки (15А).

Плавкие вставки на плюсовой клемме АКБ

Схема предохранителей на плюсовой клемме аккумулятора

На плюсовом контакте АКБ Х-Трейл Т31 смонтированы следующие предохранители:

• EfA – генератор и питающие линии защитных устройств EBfB, C (140А);
• EfB – цепи подачи питания на элементы Ef35, 36, 37, 38, EfJ, K, L, M (100А);
• EfC – климат контроль, подсветка (100А);
• EfD – релейная часть комплекса зажигания, линии питания F55, 56, 61, 62 (100А);
• EfE – подвод электроэнергии к защитным элементам Ef61, 62 (80А);
• EfN – управляющий комплекс свечами подогрева (60А).

Подготовка к ремонту и обслуживанию

Перед началом ремонта или обслуживания Nissan X-Trail T30 необходимо правильно подготовиться. Это позволит сэкономить время и избежать непредвиденных проблем.

Проверка неисправностей и анализ проблем

Первым шагом перед ремонтом является проведение диагностики и анализ возможных неисправностей. Это поможет идентифицировать проблему и определить необходимые запчасти или материалы для ремонта. Внимательно изучите симптомы и причины возникновения проблемы, чтобы выбрать наиболее эффективный способ ее исправления.

Подготовка инструментов и материалов

Перед началом работ убедитесь, что у вас есть все необходимые инструменты и материалы. Проверьте наличие ключей, гаечных ключей, отверток, гаечных ключей, рукавицы, специализированных приборов и других инструментов, которые могут понадобиться в процессе ремонта. Также не забудьте приобрести или подготовить требуемые запчасти и расходные материалы.

Важно также убедиться, что все инструменты находятся в рабочем состоянии. Проверьте их исправность, наличие повреждений и правильность настройки перед использованием

Ознакомление с руководством по ремонту

Прочитайте руководство по ремонту конкретной модели Nissan X-Trail T30. Оно содержит информацию о структуре автомобиля, его компонентах и особенностях работы. Изучите разделы, связанные с ремонтом и обслуживанием, чтобы иметь общее представление о процессе и последовательности выполняемых работ.

Важно иметь доступ к схемам электропроводки, которые помогут понять, как устроены электрические системы автомобиля и как они взаимодействуют друг с другом. Это позволит легче идентифицировать причину неисправности и правильно провести ее устранение

В конце концов, подготовка к ремонту и обслуживанию Nissan X-Trail T30 включает в себя подготовку себя и своего рабочего места. Убедитесь, что вы находитесь в удобной рабочей одежде, имеете доступ к необходимым инструментам и материалам, а также обеспечиваете безопасность во время работ.

Passenger compartment

Located at the bottom of the dashboard. Open the protective cover to access.

The photo

Diagram

Assignment (type 1)

1	10A Fuel pump
2	10A Direction indicators
3	10A Engine control unit
4	10A Audio system, navigation system
5	10A Diagnostic connector, gearbox control unit, central locking, anti-theft system, power windows, heated rear window, interior lighting lamps, sunroof, warning devices and indicators, navigation system
6	20A Front window wiper and washer
7	10A Engine control unit, daytime lighting control unit
8	10A ABS / ESP, four-wheel drive control system (4WD)
9	10А SRS
10	15A Fuel pump, engine control unit
11	10A Engine control unit, transmission control unit, ABS / ESP, four-wheel drive control system (4WD), SRS, instrument cluster, headlight washer / washer
12	10A Transmission control unit, reversing lights, navigation system
13	10A Engine control unit
14	10A Heated seats
15	10A Air conditioning / heater
16	10A Rear window wiper and washer
17	15A Cigarette lighter, accessory power connector
18	10A Cigarette lighter, accessory power connector
19	15A Air conditioning / heater
20	10A Power mirrors
21	Not used
22	15A Brake light switch, transmission control unit, ABS, four-wheel drive control system (4WD)
23	15A Cigarette lighter , accessory power connector
24	15A Air conditioning / heater
25	20A Engine control unit, heated rear window
26	10A Interior lamps
27	10A Heated rear window
28	10A Engine control unit, transmission control unit, central locking, anti-theft system, heated rear window, interior lamps, sunroof, warning devices and indicators
S	Spare fuses

Designation (type 2)

1. Heater Seat – Heated seats
2. Turn Signal – Direction indicator
3. Injector – QR Motor Injectors, ECM
4. AUDIO – Audio system (Power switchable)
5. Electronic Parts – Diagnostic connector, X-Trail automatic transmission shift lever lock, power window relay, TIME CONTROL block (Control of the central lock, sunroof, interior light delay, heated rear window, etc.)
6. FR WIPER – Windshield wiper and washer
7. Starter Signal – Signal for starter, daytime running light, and YD ECU (to date) and for Nissan QR engines up to August 2003.
8. 4 WD ABS – Connectable power supply to the ABS, ESP, 4WD control unit.
9. AIR BAG – airbags
10. Fuel pump – fuel pump (QR engine), fuel transfer pump (YD diesel engine)
11. METER – Instrument panel, headlight washer relay timer
12. A / T Control – Reversing light, automatic transmission control system
13. Engine Control – Heated oxygen sensors, fan relays, starter blocking relay (X-Trail with automatic transmission)
14. Spare
15. AIR CON – Climate control, relay and clutch for turning on the air conditioning compressor
16. RR WIPER – Rear window washer cleaner
17. CIG Lighter – cigarette lighter
18. CIG Lighter – Cigarette lighter relay
19. Blower MOTOR – Blower motor for the interior of the stove
20. MIRROR – Power mirrors
21. Spare
22. STOP LAMP – Stop light, brake control signal for ABS, ESP, engine control unit
23. Power Socket – Electrical outlets (driver’s glove compartment and trunk)
24. Blower Motor – Blower motor for interior stove
25. RR DEFOG – Heated rear window
26. KROMM LAMP – Interior lighting lamps, including the luggage compartment, a lamp for maps and illumination of doorways
27. HEATER MIRROR – Heated mirrors
28. Electronic parts – Permanent power supply of the instrument panel, time control unit, clock, climate control, door remote control unit

Relay

Designation

• R1 – PTC relay
• R2 – Power window relay
• R3 – Ignition relay
• R4 – Heater fan relay
• R5 – Auxiliary relay

Also, several relays can be placed in the front pillar at the driver’s feet (R1 – heated rear window / mirrors, R2 – Fuel pump relay)

Схема электропроводки Ниссан х трейл т30: основные разделы

В схеме электропроводки Ниссан х трейл т30 присутствуют следующие основные разделы:

1. Основная схема электропроводки представляет собой детальную схему, на которой отображены все основные электрические компоненты и провода автомобиля. Она помогает понять логику подключения компонентов и осуществлять их проверку при неисправностях.
2. Схема предохранителей и реле демонстрирует расположение и назначение предохранителей и реле в автомобиле. Она позволяет быстро найти нужный предохранитель или реле и проверить их состояние.
3. Схема систем зажигания и впрыска показывает подключение компонентов, отвечающих за зажигание и впрыск топлива в двигатель. Эта схема полезна при поиске неисправностей в системе зажигания или впрыска топлива.
4. Схема индикаторов и приборной панели отображает подключение приборов и индикаторов на приборной панели автомобиля. Она помогает понять работу и диагностировать неисправности приборов и индикаторов.
5. Схема системы освещения представляет собой подключение фар, указателей поворота и других источников света на автомобиле. Она позволяет установить правильные сопряжения при подключении и проверить работу системы освещения.
6. Схема системы зарядки и пуска демонстрирует подключение генератора, аккумулятора и стартера в автомобиле. Она помогает понять работу системы зарядки и пуска, а также осуществить их проверку при необходимости.
7. Схема системы кондиционирования показывает соединение компонентов и проводов системы кондиционирования в автомобиле. Она помогает идентифицировать проблемы и провести диагностику системы кондиционирования.
8. Схема системы автоматического управления отображает подключение блока управления и датчиков системы автоматического управления автомобилем. Она помогает разобраться в принципе работы системы автоматического управления и проверить работу каждого компонента.

Ознакомление и понимание схемы электропроводки Ниссан х трейл т30 поможет вам быстрее и эффективнее диагностировать и устранять неисправности в электрической системе вашего автомобиля.
