Как снять и заменить бензонасос на нива шевроле: фото и видео

Насосы после 2006 года

В отличие от предыдущих 4 лет с 2006 года появился ассортимент насосов.

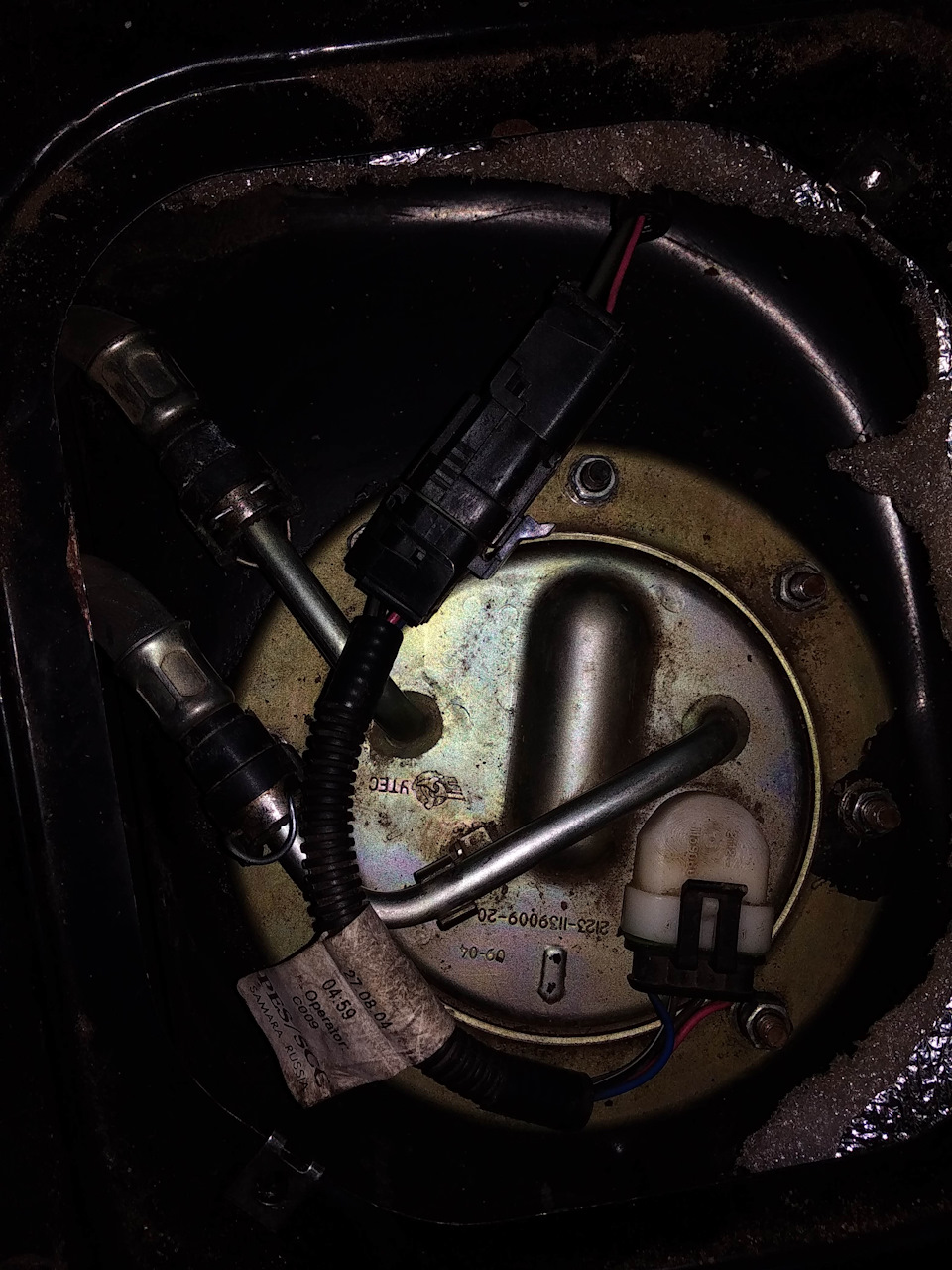

ЭБН 21236-1139009-00-0. Обновленный корпус и внедрение нового датчика.

Производитель — Утес;
Дата установки — 01.2006;
Дата снятия — 09.2008;
Насос — …;
Корпус — Утес 21236-1139009-10, белая крышка;
ДУТ — Утес К3 / 21230-3827010-00-0.

Обновленный ДУТ от Утеса обозначается «К3». Форма изменилась и стала прямоугольником. Длина поплавка — 76 мм, высота в центре — 16, по краям — 13.

ЭБН 21236-1139009-01-0. Из изменений в конструкции — внедрение регулятора INZI.

Производитель — Утес;
Дата установки — 01.2006;
Дата снятия — 09.2008;
Насос — Aisan;
Корпус — Утес 21236-1139009-10, белая крышка;
Регулятор давления — INZI;
ДУТ — Утес К3 / 21230-3827010-00-0.

ЭБН 21236-1139009-02-0. Годичная партия от Саратовского СЭПО (внедрение в ноябре 2007г.).

Производитель — СЭПО;
Дата установки — 08.2007;
Дата снятия — 09.2008;
Насос — СЭПО ЭДН-200;
Корпус — СЭПО МЭБН 21236, черная крышка;
Регулятор давления — СЭПО РДТ-380;
ДУТ — СЭПО ДУТ-24, 7Д5.139.075.

ЭБН 21236-1139009-10-0. С 2008 года Утес перешел на обновленные датчики. С использованием данного ЭБН с конвейера автомобили выходили на протяжении 7 лет.

Производитель — Утес;
Дата установки — 09.2008;
Насос — Bosch;
Корпус — Утес, белая крышка;
ДУТ — Утес К3-01 / 21236-3827010-00-0.

ЭБН 21236-1139009-15-0. А уже с февраля 2022 Утес поставляет ЭБН производства Моторика, ДСК с новыми датчиками «21236».

Производитель — Моторика, DSK;
Дата установки — 02.2022;
Насос — Bosch 0580454035;
Корпус — Моторика, DSK, черная крышка;
ДУТ — Моторика, новейшего образца на защелках «21236-382700915» / 21236-3827010-15-0.

В феврале 2022 года GM-Avtovaz совершает несколько изменений в системе топливного бака — смена материала бака топливного с освинцованного на горяче-аллюминизированный металл (новые детали 21236-1101010-10-0, 21230-1101011-10-0) — в том числе внедряет и 15 насос.

ЭБН 21236-1139009-16-0. Отличие 16 от 15 в самом насосе — здесь используется Aisan.

Производитель — Утес;
Дата установки — 07.2022;
Насос — Aisan 3J (EFP5);
Корпус — Моторика, DCK, черная крышка;
ДУТ — Моторика, новейшего образца на защелках «21236-382700915» / 21236-3827010-15-0.

В июне 2020 года к нам попал насос внешне идентичный описанному выше оригинальному -16, за одним исключением — в нем использовался мотором Aisan 81B. На сайте DSK мы увидели информацию о том, что у них продаются моторчик «нового образца» 21900-1139010-00, как раз тот самый, который и стоит в этом 16 насосе. Вполне вероятно, моторчики были заменены поставщиком.

Замена сетки бензонасоса Шевроле Нива

Сетка (фильтр) бензонасоса в Chevrolet NIVA находится на самом дне стакана. Отщелкнуть ее в моем случае оказалось делом не совсем простым. Пришлось и силу приложить и следить за тем чтобы не повредить пластиковый стакан в котором живет бензонасос. Временами казалось, что без повреждения стакана дела не будет, но обошлось. Сеточка бензонасоса, действительно оказалась грязноватенькой. Смотрите сами.

Слева, как не трудно догадаться, новая сетка, а справа — старая сетка бензонасоса. Т.е. в принципе уже пора было менять.

Сетка (фильтр) бензонасоса на Chevrolet NIVA обошлась мне в 15 гривень (чуть меньше 2х баксов).

Чтобы сбросить давление в системе не обязательно ждать несколько часов. Достаточно произвести следующую последовательность действий: 1. Включить зажигание и подождать пока бензонасос перестанет качать топливо. 2. Снять электроразъем с бензонасоса. Наверное, перед этим стоит снять клемму с аккумулятора. 3. Завести авто и ждать пока не заглохнет. 4. Открыть лючок бензобака. 5. Шланги с бензонасоса снимать аккуратно (не резко) и запастись ветошью для борьбы с вытекающим из них бензином.

Типичные неисправности и методы их устранения

О поломках бензонасоса можно судить по следующим симптомам:

Двигатель остановился и не запускается;
ДВС работает на холостых и малых оборотах, но не набирает обороты выше определенного значения;
Двигатель работает во всем диапазоне оборотов, но не развивает нужной мощности;
Двигатель неустойчиво работает на холостых оборотах.

При полном отказе бензонасоса необходимо проверить цепь питания, начиная от реле и предохранителя (Находятся в ногах переднего пассажира, под панелью).

Нередко проблемы возникают в месте соединения колодок проводов на модуле, так как в этом месте подгорают контакты. Если при исправной цепи моторчик не работает (нет характерного шума при включении зажигания), то его придется заменить.

В остальных случаях возможно два исхода событий. Первый подразумевает замену фильтра (сеточки). Ее состояние можно оценить визуально. Наличие отложений коричневого цвета говорит о сильном загрязнении. Топливо не может в полном объеме поступать в насос.

Если состояние фильтра удовлетворительно, то причина может крыться в неправильной работе регулятора. Отметим, что такая поломка возникает гораздо реже, однако имеет место быть. Дело в том, что перепускной клапан может срабатывать раньше времени, и поэтому давление в магистрали меньше номинального. Измерить давление несложно. Необходимо подсоединить манометр к топливной рампе и включить зажигание.

Обслуживание бензонасоса Шевроле Нивы не предусмотрено, хотя некоторые ремонтные работы определены. Опытные владельцы стараются не доводить дело до полного отказа, так как произойти это может не в самый подходящий момент. Они стараются заправляться только на зарекомендовавших себя качеством заправках, а после определенного пробега менять сеточку-фильтр.

Шевроле Нива: не работает бензонасос. Устраняем причину

Проблема:

Началось все с того, что в один прекрасный момент автомобиль заглох прямо на ходу. Спустя какие-то секунды машина снова завелась. Спустя полчаса — аналогичная история. И так далее до вечера. Вечером, когда поехал вытаскивать товарища из грязи, машина заглохла на холостых и минут 10 я её не мог завести. Так и в дальнейшем: около 15 минут работает, глохнет и только спустя 10 минут заводится. Мне это поднадоело, и я полез искать причину.

Поиск:

Ошибки при подключении компьютера не высвечивалось, и поэтому все симптомы указывали на механику. Первым делом подозрение пало на бензонасос. Такое нередко бывает по его вине: мотор перегревается и отказывается работать. Сталкивался с подобным часто, и просто был уверен, что это он. К тому же ощущалась лёгкая потеря мощности. Но замена мотора не спасла, и проблема осталась.

Следом я полез проверить ещё одно больное место шеви нивы — датчик коленвала. Снял его, почистил, поставил обратно — загорелась ошибка. Подключил компьютер, а там «неисправность датчика коленвала». Ну, заменил его. Кстати, машина стала лучше заводиться, но проблему это не решило. Пришлось открывать схему проводки.

Коротко о принципе работы:

Причина болезни не ясна, и изучаем схему машину. Здесь, если я правильно понял, контроллер управляет насосом по очень интересной схеме. Датчика давления в системе нет, и оно поддерживается в норме регулятором давления топлива, находящимся в баке рядом с насосом. Представляет он из себя просто клапан с определённым моментом открытия, и пока не наберётся нужные 4 атмосферы, топливо в обратку не выпускается. Как следствия, давление и прочие моменты на контроллер не влияют, а при включении зажигания «мозги» начинают включают насос, замыкая его реле на запрограммированные 5 секунд до создания давления, после чего отключаю его до тех пор, пока машина не заведётся. После запуска насос работает постоянно.

Проверка цепи питания:

Ну, если заблаговременно знаешь, что узел рабочий, значит вывод один — к нему не подходит напряжение, что и показала дальнейшая проверка. Подцепляем контрольку к серому проводу на фишке насоса (это и есть плюс, приходящий на мотор) и видим, что тока у нас тут нет. Надо идти и искать его.

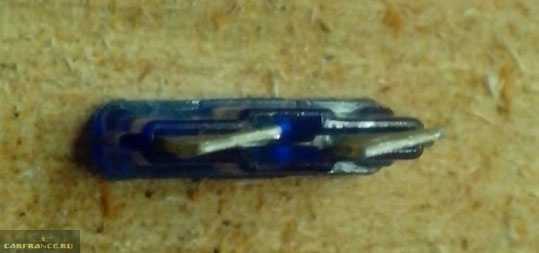

Первым делом проверяем реле и предохранители. Находится реле насоса очень глубоко — за бардачком, и чтобы до него добраться, нам приходится снимать весь нижний пластик. Предохранитель стоит там же.

После разборки бардачка я установил, что реле рабочее. Контролька вызвонила наличие приходящего плюса на реле со всех контактов, а вот управляющий минус, который как раз и идёт с контроллера, отсутствовал (в продукции автоваза мозги управляют релюхами «-«, а управляющий плюс на реле приходит постоянно после включения зажигания). Вывод, с учетом сказанного выше — сгорела цепь в самих мозгах.

Устраняем неисправность:

Покупать новый контроллер нет времени и свободных средств, а машина нужна срочно. Поэтому я нашёл в запасе штатную клавишу включения ПТФ и несколько проводов. Делаем новую цепь: кидаем с кузова минус на реле через кнопку, чтобы в случае чего насос можно было отключить. Проверяем — всё работает: плюс на реле приходит, плюс с реле уходит, насос качает. Вроде бы побороли.

Второй разрыв:

Но радость был недолгой. При второй попытке завести машину насос не включился. И снова берём контрольку, проверяем: плюс с реле уходит, значит эта часть цепи в порядке. От реле серый провод идёт на 16-разъёмную колодку (разъём №3), находящуюся за главным блоком предохранителей с водительской стороны. Проверяем её — плюс приходит. Следом за этой колодкой провод идёт к 6-разъёмной колодке, спрятанной за пластиком справа от педали газа. Проверяем её — плюс приходит. Отсюда же провод сразу идёт к насосу. Проложен он в большом жгуте проводов в водительском пороге, и поэтому снимаем пластиковую накладку порога.

Причина:

Сняв накладку, я увидел реле, врезанное в цепь бензонасоса. Это реле сигнализации, которое при постановке машины на охрану блокирует подачу напряжения на сам насос. Обычно, оно ставится за основным блоком предохранителей (хотя некоторые криворукие электрики умудряются впаять его рядом с мозгами, поменяв всю цветовую дифференциацию проводов), но в этом случае оно стояло в самом сыром месте салона. Как итог — само реле изнутри всё закисло, а также окислами покрылись контакты и плохо заизолированные скрутки.

Устраняем проблему:

Выкидываю реле (переношу его в более сухое место), соединяю цепь, изолирую её термоусадкой и покрываю герметиком. Всё работает на УРА!!!

Замена сеточки бензонасоса

Рассмотрим, как самому поменять фильтр грубой очистки.

Поднимите правую подушку заднего ряда сидений.
Отверните два шурупа, крепящие заглушку технологического отверстия.
Отсоедините разъем электропитания.
Как можно тщательней очистите верхнюю крышку, места прилегания упорной пластины от грязи и пыли.
Отсоедините фиксаторы и снимите топливные шланги.
Открутите 8 болтов на 10 и снимите металлическую пластину, удерживающую корпус топливного модуля.
Доставая модуль, старайтесь не только как можно аккуратней слить бензин из стакана, но и не повредить поплавок ДУТ.
Оцените состояние резиновой прокладки. Уплотнитель в удовлетворительном состоянии можно при установке перевернуть. При необходимости замените прокладку на новую, чтобы в этом месте не было разгерметизации бака.
Для начала разборки топливного модуля отсоедините фишки электропитания.
Вытащите из паза трубку обратного слива топлива.
Отщелкните 4 пластиковые защелки по периметру стакана, после чего отсоедините стакан от верхней крышки.

Кстати, шланги и электроразъем тоже могут закатиться куда-то, если не принять меры предосторожности

Сетка (фильтр) бензонасоса на Chevrolet NIVA обошлась мне в 15 гривень (чуть меньше 2х баксов).

После установки бензонасоса, перед тем как заводиться, включите-выключите раза 3-4 зажигание и не переживайте если стартером придется крутить дольше чем обычно.

З.Ы. Увы, проблема, похоже, была не в сетке — замена сетки бензонасоса Шевроле Нива не помогла. Машина все так же тупит, а из бака доносится легкий свист. Кажется, сам бензонасос умирает. Кстати, при ближнем рассмотрении оказалось, что бензонасос на моей шнивке произведен в Германии и это BOSCH. Во всяком, случае так на нем написано.

Последовательность действий

Автомобиль устанавливается на смотровую яму.
Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала. Он отгибается в сторону.

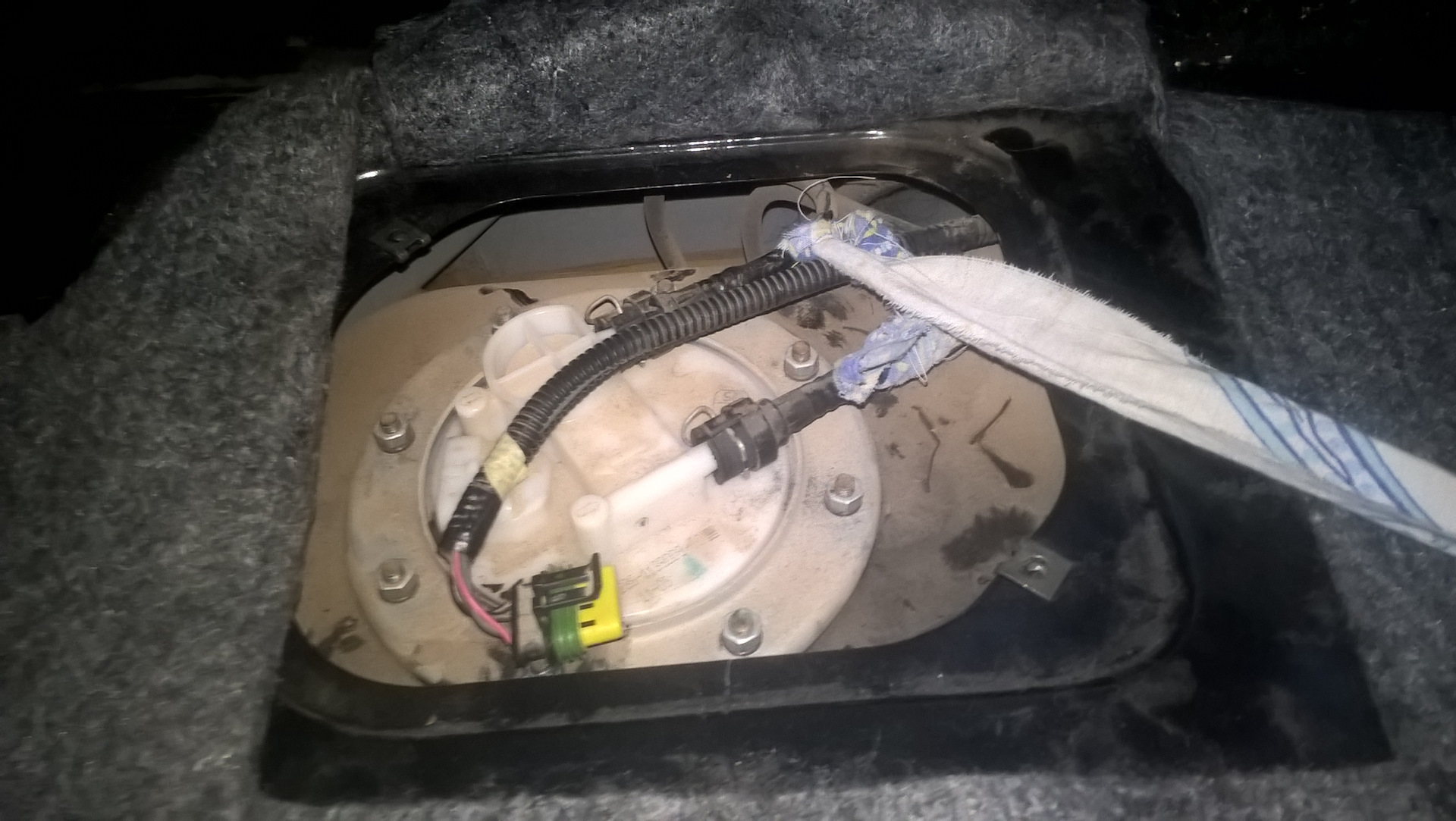

Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть

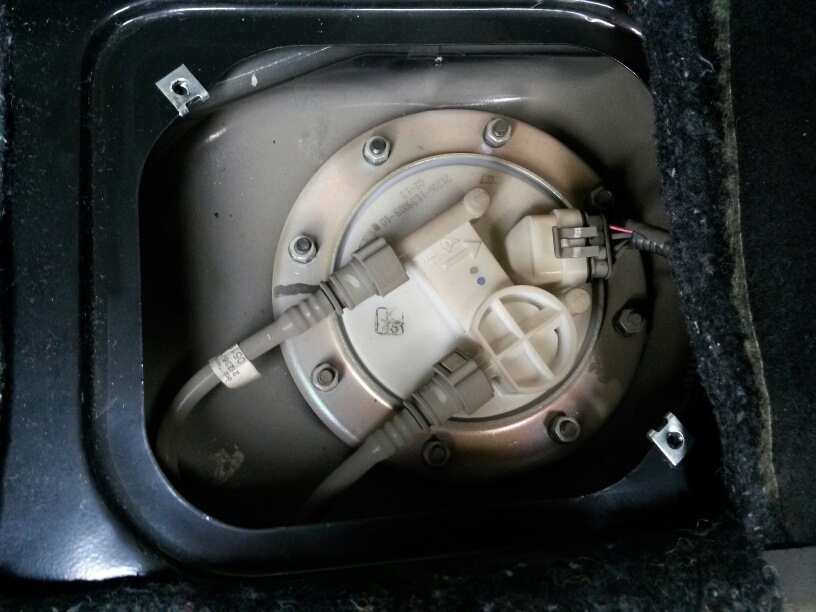

Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами. Эти саморезы откручиваются с помощью крестовой отвёртки.

Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой
К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором. Фиксатор поднимается, колодка отсоединяется.

Колодка с проводами отсоединяется вручную, достаточно приподнять фиксатор
После этого автомобиль заводится, и работает на холостом ходу до тех пор, пока двигатель самостоятельно не заглохнет. После этого стартер проворачивается ещё 3–4 раза, в результате чего давление топлива в системе сбрасывается.
У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Делается это с помощью торцовой головки на 10. Кожух снимается, открывается доступ к фильтру тонкой очистки.

Делать это удобно торцовой головкой на 10
На концах фильтра есть 2 пластиковых штуцера. Они сжимаются пальцами и снимаются с трубок.

Эти штуцеры достаточно просто сжать пальцами
Ключом на 10 ослабляется болт на крепёжной скобе, удерживающей фильтр, и он аккуратно извлекается со штатного места.

Для его извлечения следует ослабить болт на 10 на крепёжной скобе
На его место устанавливается новый фильтр, после чего производится обратная сборка всех узлов.

Работа

Сам топливный фильтр находится внизу машины, перед задним правым колесом, и дополнительно прикрыт пластиковым кожухом.

Перед тем, как самостоятельно поменять топливный фильтр на Шевроле Нива, необходимо загнать машину на эстакаду или яму.

Это значит, что если замена осуществляется сразу после завершения езды либо после того, как вынут ключ зажигания, требуется произвести сброс давления в системе.

Чтобы сбросить давление, необходимо поднять подушку заднего дивана. Это обеспечит доступ к крышке лючка, что привинчена 2-мя саморезами. Их и нужно открутить, а затем снять крышку.

После отсоединить штекер проводов от топливного модуля, предварительно отжав фиксатор на штекере.

Далее для замены топливного фильтра на Шевроле Нива нужно завести мотор и оставить его работать на ХХ, чтобы он выработал бензин (это длится несколько секунд). После следует включить на 2 или 3 секунды стартер.

На этом процедура сброса давления завершена. Но лучше все же оставить машину постоять около суток и только потом приступать к работе.

Следующий шаг – снятие кожуха топливного фильтра. Он закреплен болтом и 2-мя гайками, для выкручивания которых нужна головка на 10.

Затем со штуцера фильтра снимается наконечник, для чего сжимаются 2 фиксатора наконечника отводящей топливной трубки.

После, используя головку на 10, нужно отпустить болт хомута крепления фильтра.

Затем сдвинуть фильтр, выводя из наконечника трубки штуцер и предварительно сдавив 2 фиксатора наконечника. Это позволит вынуть из хомута сам фильтр.

Установка нового топливного фильтра на Шевроле Нива осуществляется в обратной последовательности

При этом нужно обращать внимание на стрелку, нарисованную на корпусе – она обязана быть направлена к передку машины (по ходу подачи горючего)

При одевании наконечников топливных трубок должны прозвучать щелчки фиксаторов.

Когда все сделано, остается включить зажигание и проинспектировать все соединения на предмет подтеков.

На этом замена топливного фильтра Шевроле Нива своими руками завершена.

Если и в этом случае давление не возрастает, топливный насос необходимо заменить.

Откиньте вперед правую часть подушки заднего сиденья.

Отогните вырезанную часть шумоизоляции, под которой находится крышка люка над топливным баком.

Выверните два винта крепления и снимите крышку люка.

Отсоедините от переходной колодки насоса колодку жгута проводов.

Отжав пружинные фиксаторы, снимите с патрубков насоса топливные шланги

Чтобы из патрубков насоса избыточным давлением паров не вытеснялся бензин, снимите пробку наливной горловины

Отверните восемь гаек крепления насоса (под гайками расположены пружинные шайбы).

Поднимите насос вверх, наклоните его, чтобы вывести из люка поплавок датчика указателя уровня топлива, и снимите насос вместе с прижимным кольцом.

Если уплотнительное кольцо насоса осталось на баке, снимите его и осмотрите.

Сильно обжатое, потерявшее упругость или надорванное кольцо замените.

Если при снятии насоса стакан-накопитель остался в баке, извлеките его и.

. перед обратной установкой насоса зафиксируйте на корпусе насоса пистонами.

Наденьте на насос уплотнительное кольцо и.

. установите насос в бак, правильно сориентировав его относительно топливных шлангов

При заворачивании гаек крепления насоса прижмите кольцо с насосом, преодолевая сопротивление пружины, установленной в насосе

Читать дальше: Реле птф ниссан альмера классик

Если автомобиль выпуска после 2009 года, то смотрим эту статью — Ремонт модуля топливного насоса Niva Chevrolet

Работа каждого автомобильного двигателя не может обойтись без поступления в него топлива

Абсолютно не важно, какой установлен двигатель – инжекторный или карбюраторный, без подачи необходимо количества топлива он работать не будет

Автомобиль Шевроле Нива имеет распределенный впрыск топлива, то он снабжён электрическим приводом. Это значит, что в большинстве случаев при отказе бензонасоса причину следует искать в электрической схеме машины.

Где стоит и как делается замена топливного фильтра на Нива Шевроле

Топливная система Нивы Шевроле нуждается в систематическом обслуживании.

Если этого не делать, водителя ждут неприятные сюрпризы: двигатель начинает работать рывками, после запуска в нём слышен какой-то шум, а расход топлива увеличивается в разы.

Всё это признаки засорившегося топливного фильтра, нуждающегося в замене. О том, как заменить его своими руками мы и расскажем в этой статье.

Где стоит и зачем нужен топливный фильтр

До рестайлинга он располагался под капотом, после 2009 года — рядом с задним колесом

Назначение этого элемента понятно из его названия: он должен очищать топливо, которое подаётся в двигатель из бака по топливной магистрали. В любом, даже самом качественном топливе, присутствуют инородные частицы, вода и другие вещества.

Всё это остаётся в фильтре тонкой очистки, который на Ниве Шевроле, выпущенной до 2009 года располагался под капотом, а на новых автомобилях, прошедших рестайлинг, этот фильтр находится под днищем, у правого заднего колеса, под защитным кожухом.

В данной статье будет рассмотрена замена фильтра на новых машинах.

Стрелкой показан пластиковый кожух на днище машины, за которым и располагается фильтр тонкой очистки топлива

Какой расходник выбрать

Можно установить оригинальный фильтр тонкой очистки. (его номер в GM OEM — 21231117010). Однако многие автовладельцы предпочитают ставить импортные фильтры, например, Bosch 0450905273 или Hummel WK512. Такие фильтры стоят дороже оригинальных, но и служить будут дольше.

Новый фильтр тонкой очистки топлива.
Комплект рожковых ключей.
Комплект торцовых головок с воротком.
Отвёртка крестовая (средних размеров).

Автомобиль устанавливается на смотровую яму.
Открывается салон, правое заднее сиденье поднимается в вертикальное положение. Под ним находится слой звукоизоляционного материала. Он отгибается в сторону.
Заднее сидение поднято, шумоизоляция убрана, доступ к крышке есть
Открывается доступ к квадратной крышке топливного насоса, которая крепится к полу четырьмя саморезами. Эти саморезы откручиваются с помощью крестовой отвёртки.
Крышка крепится на 4 саморезах, которые выкручиваются крестовой отвёрткой
К насосу крепится колодка с проводами, которая удерживается металлическим фиксатором. Фиксатор поднимается, колодка отсоединяется.
Колодка с проводами отсоединяется вручную, достаточно приподнять фиксатор
После этого автомобиль заводится, и работает на холостом ходу до тех пор, пока двигатель самостоятельно не заглохнет. После этого стартер проворачивается ещё 3–4 раза, в результате чего давление топлива в системе сбрасывается.
У правого заднего колеса, под днищем автомобиля, откручиваются 2 гайки и 1 болт, на которых держится пластиковый кожух. Делается это с помощью торцовой головки на 10. Кожух снимается, открывается доступ к фильтру тонкой очистки.
Делать это удобно торцовой головкой на 10
На концах фильтра есть 2 пластиковых штуцера. Они сжимаются пальцами и снимаются с трубок.
Эти штуцеры достаточно просто сжать пальцами
Ключом на 10 ослабляется болт на крепёжной скобе, удерживающей фильтр, и он аккуратно извлекается со штатного места.
Для его извлечения следует ослабить болт на 10 на крепёжной скобе
На его место устанавливается новый фильтр, после чего производится обратная сборка всех узлов.

https://youtube.com/watch?v=kFcpA5Lp-OM

Важные моменты

Любые работы с топливной системой должны производиться либо на открытом воздухе, либо в хорошо проветриваемом помещении, вдали от источников огня.
Извлекать старый фильтр нужно аккуратно, так как в нём практически всегда остаётся бензин, который может попасть в глаза человеку, находящемуся в смотровой яме.
Устанавливать новый фильтр нужно по ходу движения топлива. Для этого на каждом фильтре имеется стрелка, показывающая направление движения бензина.
Сжимая пластиковые штуцеры при снятии их с фильтра, не следует прилагать больших усилий. Несмотря на кажущуюся прочность, они очень хрупкие.
В инструкции по эксплуатации автомобиля рекомендуется менять фильтр через каждые 30 тыс. км пробега. Но с учётом качества отечественных дорог и бензина сотрудники автосервисов рекомендуют менять фильтр через каждые 15 тыс. км.

Замена фильтра тонкой очистки — задача, которая вполне по силам тому, кто хоть раз держал в руках отвёртку и торцовый ключ. Самое главное — не забыть сбросить давление в топливной системе, иначе неприятностей не избежать. И разумеется, нельзя забывать о технике безопасности. Все работы должны производиться вдали от источников огня, а работать следует только в перчатках и защитных очках.

Замена топливного фильтра на других моделях автомобилей:

Лада Гранта
Лада Приора
ВАЗ 2114
Форд Фокус 2

Алексей Степанов
Распечатать

Где расположен фильтр?

В автомобилях Chevrolet Cruze нет такого элемента, как топливный фильтр. Автопроизводитель счел ненужным устанавливать его на свои авто. Точнее, самого фильтра нет, но есть сеточка, которая отвечает за фильтрацию заправляемого топлива – она и назыявляется топливным фильтром.

Производитель считает, что бензонасос устанавливается на автомобили Cruze на весь срок эксплуатации. Поэтому его замена считается неуместной. Однако из-за низкого качества бензина на российских АЗС, у владельцев Cruze часто возникает необходимость замены «сеточки».

Сама сетка, расположена в бензонасосе, который, находится в топливном баке. Чтобы добраться до фильтрующей сеточки, необходимо будет снять заднее сидение вашего Chevrolet Cruze, затем демонтировать и произвести разбор бензонасоса.

Часто ли нужно менять топливный фильтр?

Если вы заметили, что:

ваша машина работает с перебоями, то есть периодически троит;
автомобиль теряет мощность, когда вы жмете на педаль газа, ощущаются «провалы»;
автомобиль стал менее динамичным;
при резком нажатии газа автомобиль начинает дергаться;

то, пришло время поменять топливный фильтр.

«Подскажите! Приобрел новый Chevrolet Cruze где то два года назад. Ездил без проблем. Но тут вдруг машина стала неровно работать, а иногда и вообще не заводится! Поездил по автосервисам, все советуют поменять топливный фильтр! Посмотрел в инструкции по эксплуатации, там ни слова нет о замене. Где можно найти пошаговую инструкцию по замене?»

Вопросов такого рода предостаточно в Интернете. И специально для вас мы подготовили эту инструкцию. Конкретных сроков для замены нет, все зависит от топлива, которое вы используете, и если оно не качественное, то замену придется делать гораздо чаще – примерно после 60 тысяч километров пробега.

Если вы уже проехали этот километраж, то рекомендуем вам заменить топливный фильтр. Специалисты автосервиса Chevrolet96 запишут вас на удобное Вам время и выполнят замену.

Этапы замены топливного фильтра

Если вы решили самостоятельно заменить топливный фильтр, то предлагаем вам ознакомиться с пошаговой инструкций..

Старый и новый топливный фильтр для Chevrolet Cruze
Подготовка
Для замены топливного фильтра вам потребуются:

Новый топливный фильтр. Можно приобрести оригинальный фильтр от компании Chevrolet или отечественный аналог, выбирать вам!
Отвертке со шлицевым наконечником.
Обтир.

Инструкция

Перед снятием топливного фильтра, необходимо сбросить давление в системе. Для этого нужно выключите зажигание, найти блок предохранителей. Необходимо снять тот предохранитель, который отвечает за работу бензонасоса. После заведите двигатель и дайте ему поработать какое-то время. Когда машина заглохнет – давление в системе будет сброшено.

Чтобы добраться до топливного фильтра, который находится в бензонасосе, вам потребуется снять заднее сидение. Для этого поднимите его резким движением вверх.
Когда сидение снято, вы видите крышку бензонасоса.
Руками или при помощи отвертки снимите защитный кожух бензонасоса и уберите резинку уплотнителя.
Отсоедините жгут с проводами от топливного насоса.
Отсоедините патрубки, по которым бензин поступает в насос и выходит из него. Для этого воспользуйтесь отверткой с плоским наконечником: подденьте патрубки и демонтируйте фиксаторы.
Теперь откручиваем крышку бензонасоса.
Когда у вас получилось открутить крышку, достаем сам насос.
На самом бензонасосе вы увидите разъемы: их нужно отсоединить.
На корпусе бензонасоса есть четыре защелки. Их также нужно отжать.
Отжав защелки, подденьте отверткой верхнюю часть топливного насоса. Она должна сняться без проблем.
Выполнив все выше указанные действия, вы увидите фильтрующую сетку. Если проблема некорректной работы двигателя заключалась именно в ней, то она может даже не давать просвета из-за грязи, поэтому лучше просто замените сам фильтр. Сборку элементов следует выполнить в обратной последовательности.

Демонтировав сидения, вы увидите защиту, за которой находится топливный фильтр

Отсоедините кожух и резинку уплотнителя от защитной крышки

Затем отсоедините разъем с проводами, подключенный к насосу

Так выглядит фиксирующий диск – его нужно демонтировать при помощи специального ключа или отвертки с молотком

Демонтаж фиксирующего диска

Вам нужно отжать защелки, чтобы добраться до фильтрующей сетки

Потяните верхнюю часть бензонасоса

Так выглядит бензонасос для Chevrolet Cruze в разборе: кружком отмечена сетка
Так выглядят старая и новая фильтрующие сеточки

К сожелению с качеством нашего бензина такая процедура у нас не реткость! Консультацию по замене и цены можете узнать по телефону 201-94-20 или приезжайте ждем вас по адресу: г.Екатеринбург, ул.Краснофлотцев 80а.

Как снять и заменить бензонасос на Нива Шевроле: фото и видео

Работа каждого автомобильного двигателя не может обойтись без поступления в него топлива

Снятие и замена бензонасоса на Нива Шевроле

Снимается клемма «минус» с аккумулятора.
Необходимо снизить уровень давления в системе питания. Один из способов открутить вентиль на топливной рампе.
Нужно добраться до заднего сидения и откинуть подушку на нём с правой стороны – там расположен бензонасос.
Обнаружив шумоизоляцию, со специальным вырезом для крышки люка топливного бака, необходимо её отогнуть.
Отсоединить эту крышку, предварительно вывернув винты.
Расположение винтов крепления декоративной крышки бензонасоса
После таких небольших операций непосредственно появится доступ к топливному насосу.
Декоративный лючок снят и видно бензонасос
Нужно отсоединить колодку с проводами питания на насосе.
Демонтировать топливные шланги путём отжимания пружинных фиксаторов. В этом моменте следует учитывать, что в топливном баке от паров бензина образуется давление, которое после снятия топливных шлангов будет вытеснять бензин. Чтобы этого не произошло, перед снятием топливного насоса рекомендуется снять крышку заливной горловины топливного бака.
Фиксаторы шлангов вблизи
Насос крепится с помощью восьми гаек, которые необходимо вывернуть.
Гайки крепления бензонасоса отмечены стрелочками
После этого нужно извлечь насос, поднимая его кверху, затем наклонить, чтобы из люка вышел датчик уровня топлива. Далее насос окончательно снимается.

Сломался бензонасос, что делать?

Ситуация становится наиболее напряжённой в момент сильной интенсивности движения. Если такая неприятность случилась, а помочь некому, то первым делом следует откатить автомобиль с проезжей части, и провести попытки «реанимировать» бензонасос.

Признаки неисправности

В арсенале автомобильных инструментов любого заботливого водителя должен находиться, наравне с ключами, тестер, даже если в виде простой контрольной лампы и двух проводов.

Водителю очень повезёт, если поможет очень простой способ, который следует предпринять в первую очередь. Для этого следует на некоторое время снять клемму с аккумуляторной батареи, а затем снова её поставить и закрепить. Возможно, бензонасос снова заработает.

Проверка питания на клеммах бензонасоса

Ну а если этого не произошло, продолжать искать неисправность. Тут следует повозиться, и попытаться добраться до самого насоса, и с помощью тестера или контрольной лампы проверить, имеется ли питание на его клеммах.

Один конец провода тестера устанавливают на корпус автомобиля – это будет «масса», а другой – на разъём клеммы у топлива насоса. Если напряжение имеется, то в таком случае, к сожалению, не избежать замены электромотора, а если напряжение отсутствует – поиск неисправности следует продолжить, уже в электрической цепи автомобиля.

Забита сетка бензонасоса

Не сильное загрязнение фильтрующей сетки. Бывает и хуже!

При этом явлении двигатель заводится, но не развивает полной мощности.

Поиск неисправности в электрической цепи

Электродвигатель бензонасоса при нормальной эксплуатации из строя выходит достаточно редко.

Подгорание контактов на бензонасосе

Предохранители и реле

Итак, убедившись в том, что сам электромотор бензонасоса полностью исправен, вторым делом необходимо проверить предохранитель и реле, отвечающие за включение бензонасоса.

Расположение предохранителя и реле бензонасоса

К сожалению, добраться до них не так просто: придётся снимать обивку из пластика, которая находится под бардачком передней панели. Демонтировав её, можно обнаружить в глубине блок реле и сам предохранитель.

Можете заменить неисправное реле на соседнее. Оно такое же.

После проверки предохранителя, можно загнуть ему ножки. Иногда контакты в монтажном блоке могут расшататься

Реле проверяют только заменой на заведомо исправное

Если и это не помогло, то стоит обратить внимание на реле, которое входит в систему сигнализации. Ведь включённая сигнализация исключает возможность завести двигатель, блокируя цепь питания бензонасоса

Как можно увидеть, поиск неисправности, а также замена топливного насоса на автомобиле Нива Шевроле – не такая сложная затея, при необходимости это можно сделать даже в дороге.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Устройство реле и его предназначение в автомобиле

Принцип действия любого стандартного реле в автомобиле – это замыкание или коммутация двух контактов на силовой электрической цепи при помощи электромагнитного поля. Замыкание контактов напрямую через выключатель потребует использования толстых проводов и приведет к падению напряжения во всей бортовой сети. Коммутатор с электромагнитной катушкой внутри позволяет малым током замкнуть нужный контакт и подать напряжение на участок цепи. Через него в автомобиле Шеви Нива запитаны фары, вентиляторы отопления и охлаждения, стеклоподъемники, стартер и другие узлы.

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

исключается самопроизвольный ток утечки в бортовой системе;
надежное управление всеми электродвигателями;
быстрый и гарантированный запуск электрических механизмов;
защита сети от перегрузки.

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.

Важно! Маркировка реле топливного насоса может отличаться в зависимости от года выпуска. Например, 2020 и 2006 года имеют разные цифры на крышке, но остаются взаимозаменяемы
