Сидения Рено Логан

Каждому автовладельцу временами требуется разложить сиденья автомобиля. В большинстве случаев это касается задних, но нередки случаи необходимости сложить и фронтальные элементы Рено Логан.

Процесс складывания и ремонта сидений

В случае снятия передних частей (в том числе и водительского) своими руками у автовладельца не возникнет особенных проблем. Как на автомобилях Рено первого поколения, так на машинах 2-ой генерации процесс регулировки спинки своими руками, угла наклона и ремонта аналогичен (данные манипуляции показаны во бессчетных видео в сети веб).

Для автовладельца в автомобиле Рено Логан предусмотрен лифт сиденья.

Некие версии кроме лифта обустроены обогревом, который может выйти из строя и для его подмены, соответственно, будет нужно провести снятие фронтальных частей (водительского).

Важно

Процесс снятия, аналогично и водительского тщательно описан в бессчетных видео роликах в Вебе.

Сам каркас прикручен к кузову машины болтами. Процесс демонтажа для ремонта происходит в несколько шагов и тщательно показан в многочисленных видео:

после откручивания болтов, крепящих основание, оно вынимается и производятся последующие работы по ремонту; в случае замены элементов обогрева необходимо отделить спинку от подушки сидения; при приобретении нового подогрева владельцу стоит внимательно сверится с заводским каталожным номером детали, так как изделия может не подойти по ряду характеристик, данный номер важен, так как при несовпадении номера владельцу придется менять элемент на деталь с подходящим номером; после проведения ремонта и отделения подушки от спинки необходимо снять обивку для последующей замены нитей подогрева, вышедших из строя; обивка крепится с помощью резинок за каркас подушки и металлические зацепы, их также необходимо демонтировать; при демонтаже обивки своими руками необходимо быть осторожным и не повредить ткань; также нужно отсоединить электропроводку обогревательных элементов, она расположена под сидениями в обивке; после этого заменить вышедший из строя элемент подогрева на рабочую деталь; сборка конструкции происходит по схеме в обратной последовательности.

Для перевозки негабаритного груза на рено логан

вам понадобиться либо покупать багажник на крышу илиснять

…

Renault Logan 2. Снять заднее сиденье (часть 1)

Согласно описаниям и видео в интернете, для снятия сиденья логана

, надо откинуть сидушку и открутитьспинку

…

Демонтаж заднего ряда элементов на автомобилях разных поколений имеет ряд незначительных отличий (какие это отличия можно посмотреть на видео).

Автомобили первого поколения не имели возможности откидывания спинки заднего ряда, они были прикручены к каркасу и могли быть лишь полностью сняты.

Для этого необходимо произвести несколько операций:

с помощью отвертки необходимо демонтировать фиксаторы подушки заднего ряда, для этого ее отодвинуть вперед – в нижней части будут находиться фиксирующие устройства;
после снятия фиксирующих устройств нижнюю часть элемента нужно демонтировать и вытащить из салона автомобиля;
затем открутить с помощью отвертки два болта, расположенных в левой и правой части спинки заднего сидения;
далее отвести в сторону ремни безопасности и начать процесс демонтажа спинки, вынимая ее из фиксаторов в нижней части;
после этого вытащить спинку заднего сидения (ввиду массивности конструкции проще производить данный процесс с помощником).

Раскладывание сидений

Процесс раскладывания сидений происходит в несколько стадий:

передние сидения (водительское) раскладываются с помощью барашка регулировщика наклона спинки, с его помощью можно опустить спинку до уровня элементов заднего ряда – в результате получится полноценное спальное место, что по достоинству оценят владельцы любители путешествий;
задние сидения во второй генерации Рено Логан раскладываются с помощью кнопок фиксаторов – ровного пола при этом не получается, однако такая конструкция намного удобней по сравнению с первой генерацией машины;
в первом поколении у Логана не было предусмотрено возможности раскладывания заднего ряда, владельцам приходилось полностью демонтировать спинку заднего ряда.

Процесс демонтажа и трансформации сидений Логана своими руками предельно прост и будет понятен любому автолюбителю, независимо от навыков и стажа управления автомобилем.

Складывающаяся спинка заднего дивана логан 1

Это небольшая инструкция для тех, кто захочет немного усовершенствовать своего Логана 1 поколения, сделать его задний диван складным.

Понадобятся такой перечень запчастей:

замок спинки сиденья 2108/09;
кнопки для блокировки дверей классики ВАЗ (любой модели);
крепежные элементы (болты, гайки, шайбы). Не лишними будут хомуты-стяжки и шуруп-полукольцо;
пара петель капота от классики ВАЗ 2107;
пара штырей замка капота 2108/09.

Инструмент нужен такой:

Набор инструментов

болгарка;
дрель;
ключи;
отвертки;
ступенчатое сверло.

Последовательность действий следующая:

Убрать спинку второго ряда Логана 1 поколения. Разжать кольца, которые удерживают обшивку, обнажить низ сидения вместе с каркасом. Прикинуть петли, при необходимости можно доработать болгаркой. Высверлить входы под крепления. Срезать так называемые «хвосты» крепежей низа сидения, в которые теперь не нужны. Закрепить петли, подравнять под их выступающие части обшивку. Возвращая ткань на место, будет удобно использовать пластиковые стяжки, если нет желания возиться с заводскими кольцами. Убрать пластиковые накладки с верхних язычков крепежа спины, рассверлить отверстия под штырь замка. Саму эту деталь также придется немного доработать. Пружинку штыря придется разделить пополам, убрать нижнюю чашку. Штырь необходимо зафиксировать в отверстии на спине сидения. Вернуть спинку в салон Логана. Сделать в металле метки для отверстий, куда будут проходить замочные штыри, высверлить отверстия приблизительно по 2 см, а также сделать отверстия под крепежи замков, примерно 5-6 мм. Далее просверлить металл задней полочки для замочных тяг. Затем необходимо сделать тяги замков. Для этого потребуются ВАЗовские «солдатики», шурупы-полукольца, хомуты из пластика

Важно правильно выполнить изгиб шурупа с полукольцом, поскольку замок располагается под углом, а солдатики гораздо удобнее вытягивать вверх по вертикали. Посредством подгиба пластинок со штырями, требуется проконтролировать, чтобы открытие-закрытие замочков проходило без проблем

Далее убрать поперечину из металла, на оголившийся металл надеть уплотнитель дверцы от ВАЗ 2108/09, чтобы не поцарапать транспортируемые грузы.

В общей сложности такое детали для усовершенствование Renault Logan будут стоить примерно 2 тысяч рублей.

Вид изнутри багажника

Как снять заднее сиденье Рено Логан

В автомобиле при движении можно разговаривать даже шепотом. Хорошая проходимость автомобиля, благодаря удачной высоте дорожного просвета. Замечательное достоинство, необходимое для передвижения по российским дорогам.

За сравнительно недорогую стоимость вы получаете приятный салон, легкость в управлении, комфорт, безопасность движения и уверенность в завтрашнем дне.

Renault Logan — одна из самых популярных иномарок в России. Собирается данный автомобиль на территории нашей страны, что позволяет снизить затраты на его транспортировку.

Рассмотрим как снять сиденья на данной машине. Инструкция Для снятия переднего сиденья вам потребуется только торцевой ключ и немного терпения. Аккуратно отодвиньте сиденье максимально. Для этого найдите с левой стороны снизу блокирующий рычаг, который потяните вверх, одновременно с этим произведите перемещение сиденья.

Затем отпустите ручку и зафиксируйте кресло в том положении, которое вам необходимо в данный момент.

Как снять заднее сиденье на рено логане

Найдите два болта, которые крепят салазки сиденья к днищу кузова автомобиля, и видео как снять заднее сиденье рено логан. Верните сиденье в первоначальное положение, подвинув его. Открутите болты, при помощи которых крепится задняя часть салазок

После этого осторожно выньте сиденье из салона машины. Помните, что при обратной сборке необходимо нанести на резьбу болтов крепления анаэробный фиксатор резьбы. Найдите фиксаторы подушки, которые находятся в основании кузова, и аккуратно извлеките их из отверстий

Следите за тем, чтобы не повредить эти фиксаторы. Видео как снять заднее сиденье рено логан этого выньте и саму подушку из автомобиля. Выкрутите болты, которые находятся слева и справа от спинки сиденья

Найдите фиксаторы подушки, которые находятся в основании кузова, и аккуратно извлеките их из отверстий. Следите за тем, чтобы не повредить эти фиксаторы. Видео как снять заднее сиденье рено логан этого выньте и саму подушку из автомобиля. Выкрутите болты, которые находятся слева и справа от спинки сиденья.

Они предназначены для крепежа спинки кресел к задней перегородке кузова. Аккуратно приподнимите спинку, после чего извлеките фиксаторы, которые крепят ее к задней перегородке корпуса машины.

Отодвиньте в сторону ремни безопасности и извлеките спинку наружу. Данную процедуру лучше всего проводить вместе с помощником, что значительно облегчит и ускорит процесс. При дальнейшей установке делайте все в обратной последовательности. Следите за тем, чтобы после установки спинки заднего сиденья, фиксаторы попали точно в свои отверстия в задней перегородке корпуса.

После этого поставьте на свое место и подушку заднего сиденья. Есть ответ! Как снять заднее сиденье с Renault Logan Владельцы Renault Logan иногда сталкиваются с необходимостью перевозить габаритные грузы, превышающие размеры багажника автомобиля. В таком случае перевозку можно осуществить с помощью специального багажника, закрепляемого на крыше Логана.

Как раскладываются задние сиденья на рено дастер — рассказываем во всех подробностях

Может так случиться, что водительское кресло Рено Дастер нужно демонтировать. Для стирки, ремонта, подмены обшивки либо чехла, мытья салона и пр.

Метод снятия водительского места:

двигайте водительское место вспять до конца;
откручивайте четыре винта, которые укрепляют кресло к полозьям наконечником TORX T40;
если седушка с обогревом, то аккуратненько вынимайте ее и разъединяйте коннектор, для этого воткните узкую отвертку под темный флаг, поднимите фиксатор и разъединяйте;
снимите клипсу, которая держит кабель, и вынимайте сидения из салона;

Аналогично снимается место пассажира.

Как снять заднее сидение рено логан — Ремонт автомобиля своими руками

Если необходимо снять передние сидения в автомобиле собственноручно, то у владельца машины никаких затруднений не возникает. Например, в моделях Рено Логан первой и второй генерации непосредственно регулировка спинки самостоятельно, а также регулировка угла спинки по типу наклона и мелкие ремонтные работы аналогичны, сейчсас в сети Интернет есть множество видео инструкций, как это делается. ЭТО ИНТЕРЕСНО: То 4 шевроле крузХочется отметить, что в Рено Логан у сидения имеется специальный лифт. И вот, помимо специального лифта, некоторые модели оснащены обогревом, который тоже вполне может в определенный момент выйти из строя при неграмотной эксплуатации, тогда необходимо произвести замену, и потребуется снять водительское или переднее пассажирское кресло. Многих интересует, как снять правильно сиденье. Об этом мы и поговорим в данной статье.

Итак, каркас сиденья держится на болтах, которые крепятся к кузову авто. Процесс снятия кресла, для осуществления ремонта осуществляется в несколько этапов, далее приведем подробную инструкцию, как снять сиденье в представителе французского автопрома Рено Логан:

Сначала необходимо открутить болты, которые крепят кресло к основанию.
Если вам необходимо заменить систему обогрева, тогда у сидения нужно отделить спинку от подушки.
Если элементы обогрева заменяются на новые, то при их приобретении следует обязательно провести сверку с каталожным заводским номером оригинальной детали, в противном случае они могут не подойти.
После того, как проведен ремонт, нужно снять обивку с кресла, чтобы заменить нити подогрева, которые, собственно, и вышли из строя.
Мягкая обивка практически всегда крепится резинками за специальный каркас подушки, а также специальными металлическими зацепами, которые нужно будет также снять. При снятии обивки самостоятельно нужно быть крайне аккуратным, дабы не повредить обивочную ткань.
Аккуратненько отсоедините электрическую проводку, которая находится в обивке непосредственно под сидениями, от имеющихся обогревательных элементов.
После этого можно спокойно менять сломанный элемент обогрева на новую деталь.
Собрать кресло нужно в обратной так сказать, последовательности, как это указано в инструкции.

Теперь, когда вы поняли, как снять переднее или другое сиденье в авто Рено Логан, нужно разобраться с тем, как снимается заднее сиденье. Модель 1-го поколения никогда не имела столько необходимой возможности откидывать спинку заднего ряда кресел, поскольку они были к самому каркасу добротно прикручены, и их можно было только целиком снять. Расход топлива Рено Дастер Рено Дастер на газу Объем багажника Рено Дастер Итак, чтобы снять целиком заднее сиденье, воспользуйтесь следующей инструкцией:

Вооружившись отверткой, следует снять фиксаторы подушки непосредственного заднего ряда кресел, для этого нужно ее немного вперед отодвинуть и увидите, что фиксатор находится в самой нижней области всего кресла.
Сразу после того, как снято фиксирующее устройство, снимайте нижнюю часть кресла и вытащите ее из салона авто.
Опять же при помощи отвертки нужно открутить пару болтов, которые располагаются в правой и соответственно левой части спинки непосредственно заднего кресла.
Затем отводим в сторону имеющиеся тут ремни безопасности и снимаем спинку сидения, ее нужно вынуть из фиксирующего устройства в самой нижней части.
Из-за того, что конструкция спинки очень массивная, целесообразно прибегнуть к сторонней помощи.

Снять заднее сиденье (спинку) рено логан

Для перевозки негабарита на рено логан необходимо либо покупать багажник на крышу или снять. Подобный элемент заднего сиденья, лучше доставать с помощником. Необходимо выкрутить всего два болта с левой и правой стороны.

Если ремни безопасности неисправны и мешают исполнить задуманное, просто снимите их с креплений. Для этого демонтируйте накладку с её пряжки и выверните фиксирующий её болт. А после при помощи плоской отвёртки, отсоединяем винт крепления облицовки расположенной по центру кузова.

Вытаскиваем кронштейн ремня, для этого необходимо оттянуть облицовку. Во время выполнения таких работ вы почувствуете серьёзное сопротивление со стороны фиксаторов, но не беспокойтесь, они рассчитаны на сохранение целостности даже при аварии. Так, что сломать их будет достаточно проблематично.
После самого кронштейна, извлекаем и сам «язык» ремня безопасности.
Снимаем нижний кронштейн, облицовку и вытаскиваем инерционную катушку в сборе.

После этого, когда задняя спинка освободилась полностью, и ей ничего не мешает, при помощи помощника вытаскиваем её из салона.

Как правильно складывать и ремонтировать сиденья

Хочется отметить, что в Рено Логан у сидения имеется специальный лифт.

И вот, помимо специального лифта, некоторые модели оснащены обогревом, который тоже вполне может в определенный момент выйти из строя при неграмотной эксплуатации, тогда необходимо произвести замену, и потребуется снять водительское или переднее пассажирское кресло. Многих интересует, как снять правильно сиденье. Об этом мы и поговорим в данной статье.

Сначала необходимо открутить болты, которые крепят кресло к основанию.
Если вам необходимо заменить систему обогрева, тогда у сидения нужно отделить спинку от подушки.
Если элементы обогрева заменяются на новые, то при их приобретении следует обязательно провести сверку с каталожным заводским номером оригинальной детали, в противном случае они могут не подойти.
После того, как проведен ремонт, нужно снять обивку с кресла, чтобы заменить нити подогрева, которые, собственно, и вышли из строя.
Мягкая обивка практически всегда крепится резинками за специальный каркас подушки, а также специальными металлическими зацепами, которые нужно будет также снять. При снятии обивки самостоятельно нужно быть крайне аккуратным, дабы не повредить обивочную ткань.
Аккуратненько отсоедините электрическую проводку, которая находится в обивке непосредственно под сидениями, от имеющихся обогревательных элементов.
После этого можно спокойно менять сломанный элемент обогрева на новую деталь.
Собрать кресло нужно в обратной так сказать, последовательности, как это указано в инструкции.

Теперь, когда вы поняли, как снять переднее или другое сиденье в авто Рено Логан, нужно разобраться с тем, как снимается заднее сиденье.

Модель 1-го поколения никогда не имела столько необходимой возможности откидывать спинку заднего ряда кресел, поскольку они были к самому каркасу добротно прикручены, и их можно было только целиком снять.

Рено Дастер на газу

Объем багажника Рено Дастер

Итак, чтобы снять целиком заднее сиденье, воспользуйтесь следующей инструкцией:

Вооружившись отверткой, следует снять фиксаторы подушки непосредственного заднего ряда кресел, для этого нужно ее немного вперед отодвинуть и увидите, что фиксатор находится в самой нижней области всего кресла.
Сразу после того, как снято фиксирующее устройство, снимайте нижнюю часть кресла и вытащите ее из салона авто.
Опять же при помощи отвертки нужно открутить пару болтов, которые располагаются в правой и соответственно левой части спинки непосредственно заднего кресла.
Затем отводим в сторону имеющиеся тут ремни безопасности и снимаем спинку сидения, ее нужно вынуть из фиксирующего устройства в самой нижней части.
Из-за того, что конструкция спинки очень массивная, целесообразно прибегнуть к сторонней помощи.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

Renault Logan фаза 2 › Бортжурнал › Складная спинка заднего дивана (сиденья)

Идея не моя, подсмотрел тут: www.drive2.ru/l/8000653/. Спинка откидывается не вверх, а как у нормальных машин! Теперь можно перевозить длинномеры! Гениально! Минимум вмешательств и затрат!

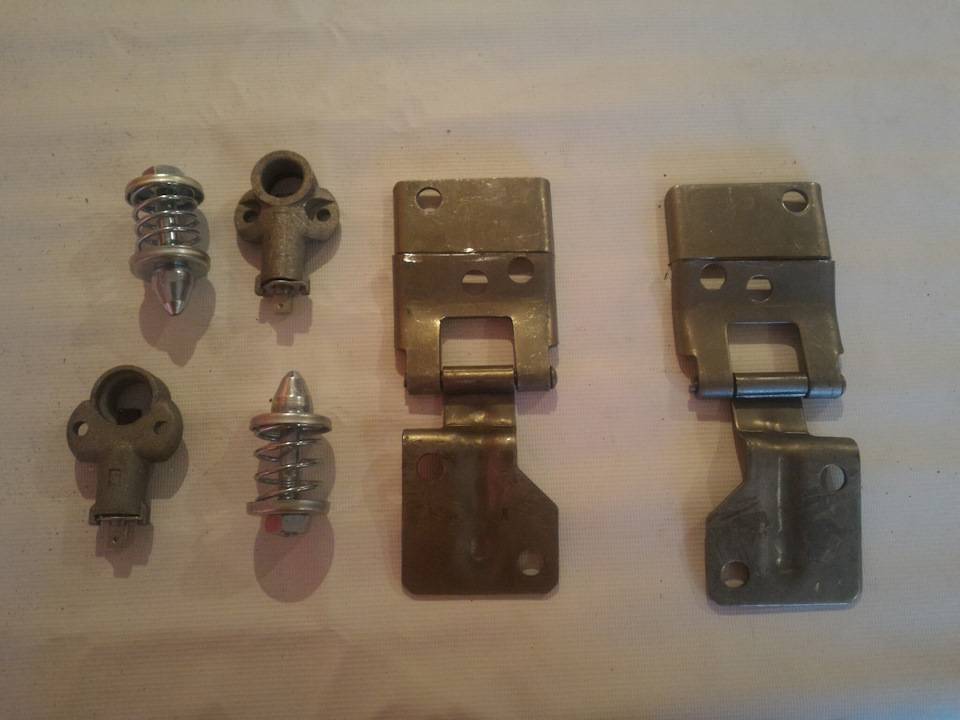

Итак, нам понадобятся петли капота ВАЗ 2107, штырь замка капота ВАЗ 2109, замок спинки ВАЗ 2108, ну и мелочи, типа мебельных и обычных болтов и гаек…На фото все это представлено, единственно- петли уже отпилены как нужно.

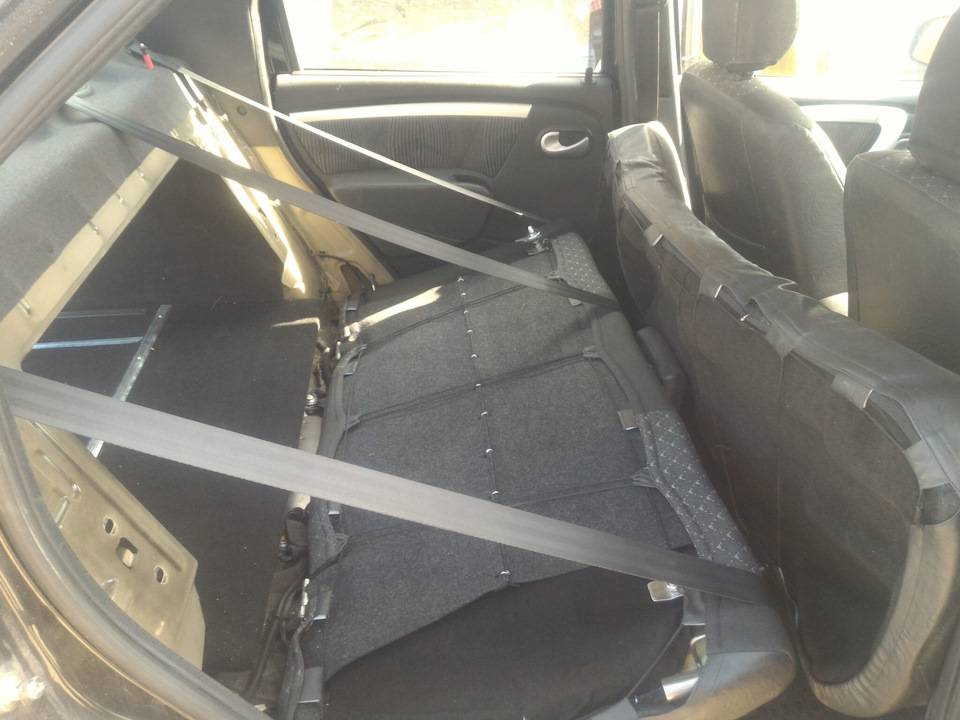

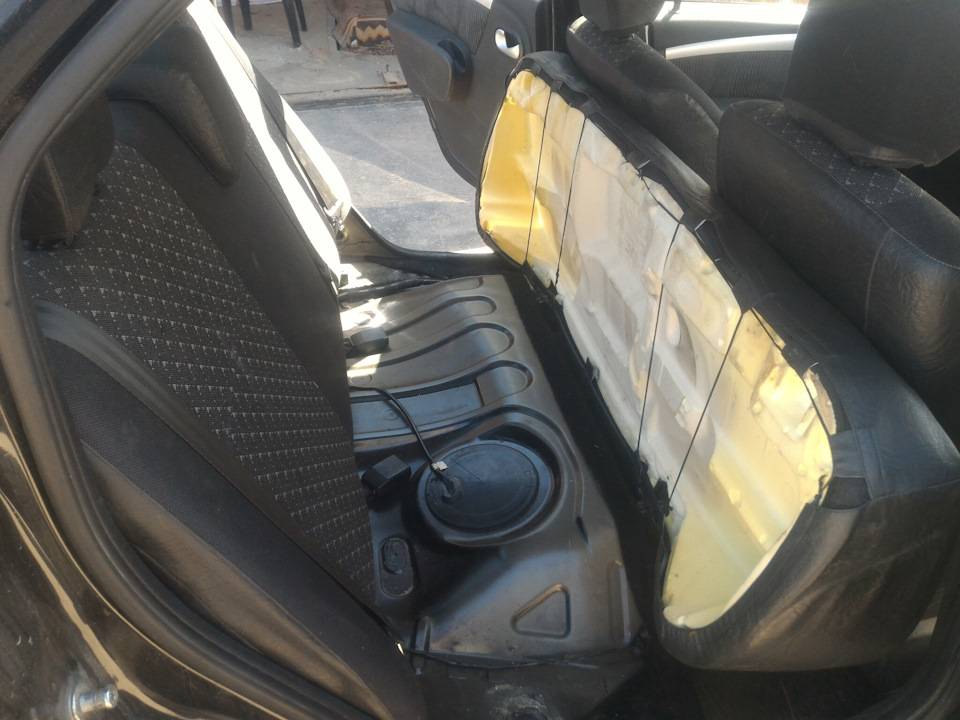

Поднимаем и откидываем вперед заднее сиденье.

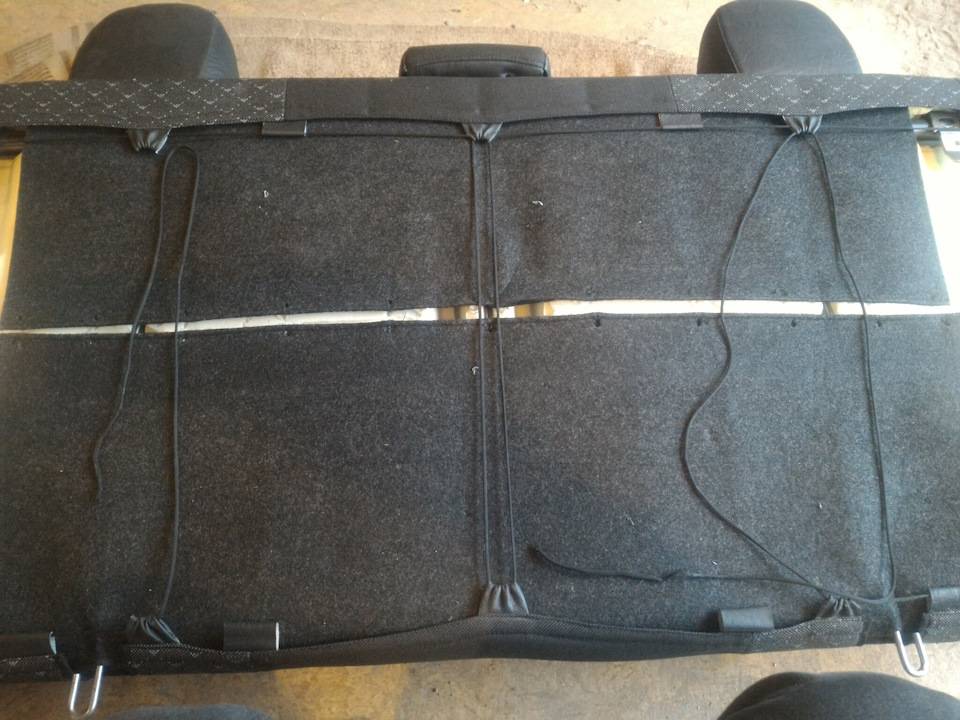

Отвернув 2 болта снизу, поднимаем спинку заднего сиденья вверх и снимаем её.“Раздеваем” спинку от чехлов и заводской обивки, нам нужно добраться до её силового каркаса. Заводская обивка закреплена по разрезу заводными кольцами наподобие как на ключах, их нужно вывернуть стыком наружу и разжать, удобно бокорезами.

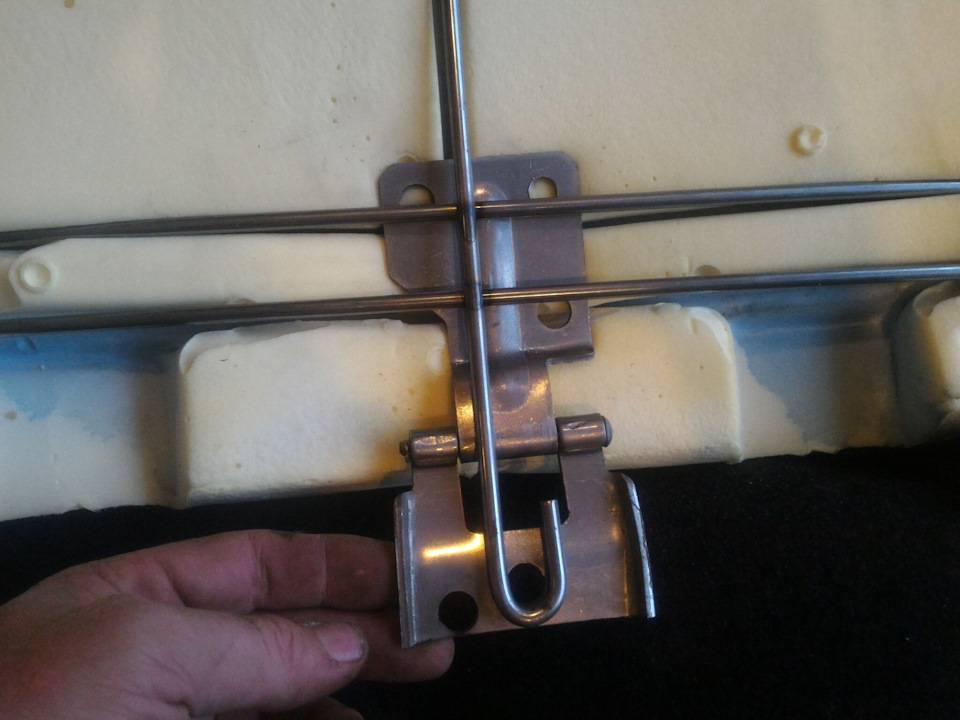

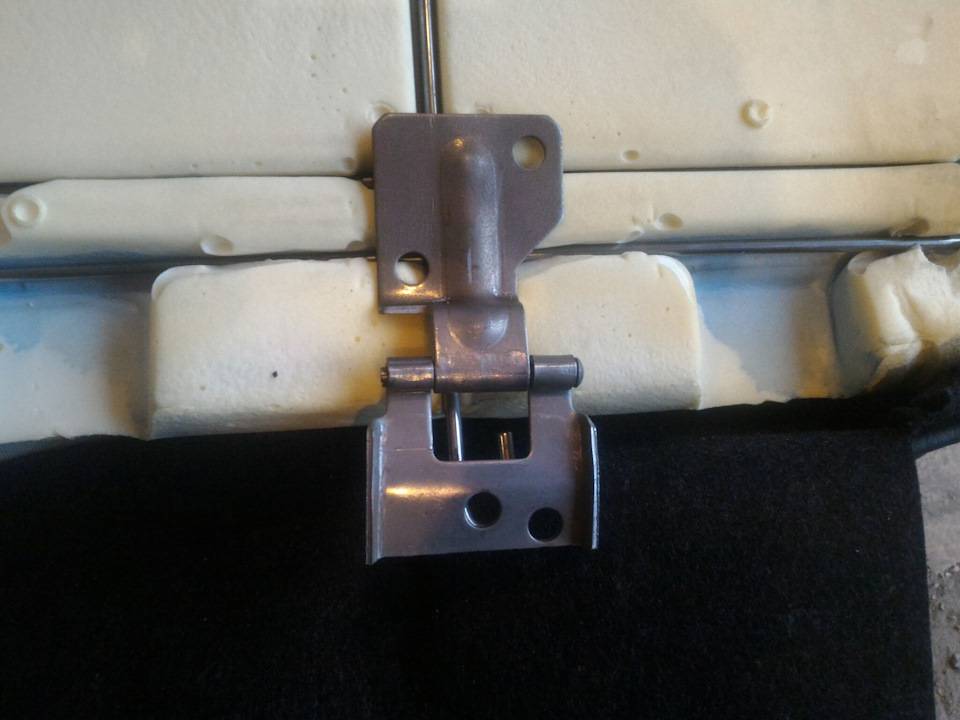

Прикладываем заранее отпиленную как нужно петлю капота 2107 к силовому каркасу и удивляемся- как тут и стояла!

Единственное- так и просится на петлю еще одно отверстие на третий угол для прочности. Сверлим его.

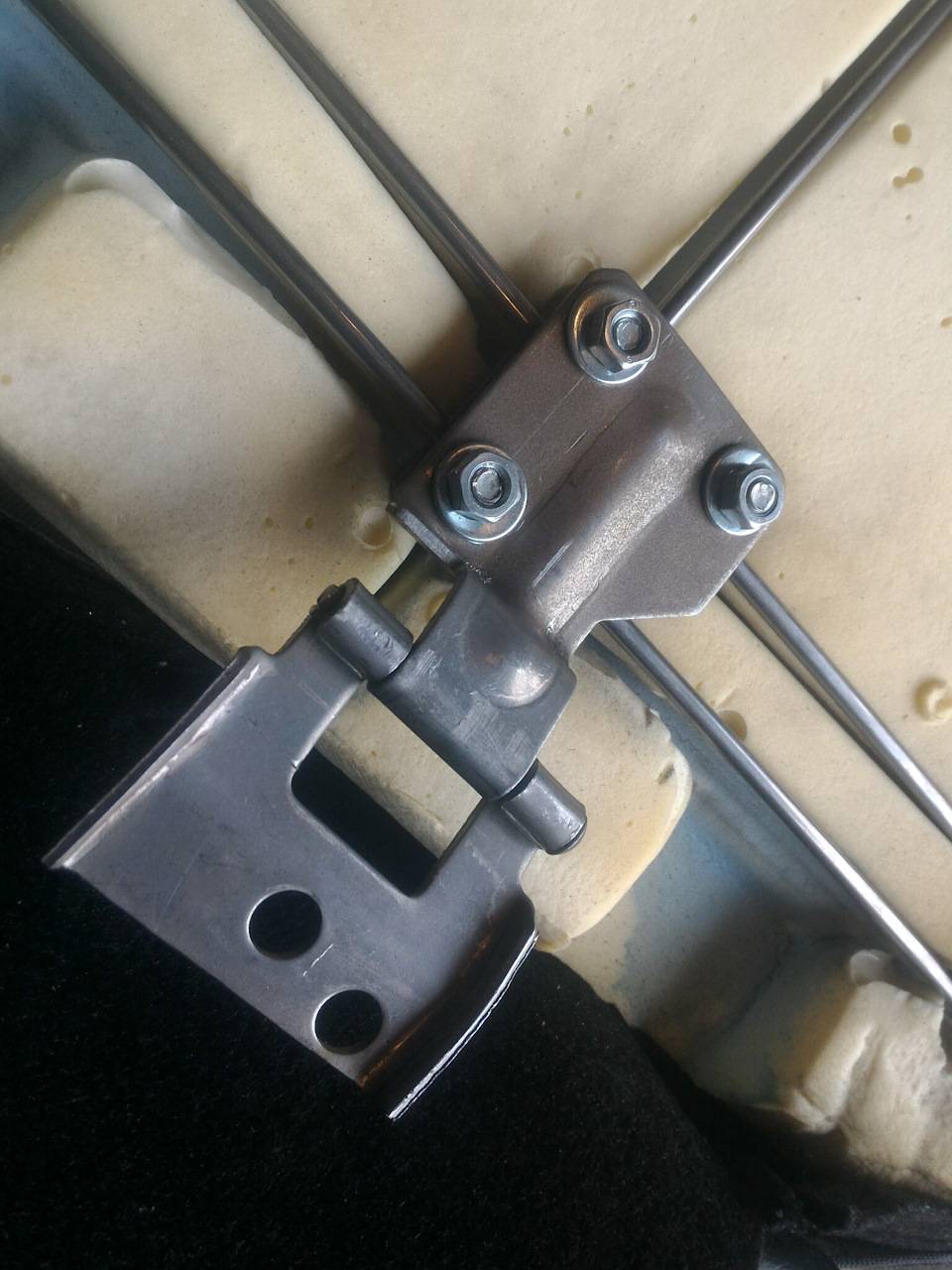

Закрепляем петлю на место. Для крепления можно использовать подходящую по размеру пластину, я же купил еще один комплект петель капота и отрезал от него нужную часть. После закрепления проверяем совпадение отверстия на петле и проволочном “хвостике” и отрезаем теперь уже не нужный “хвостик” силового каркаса. Повторяем процедуру со второй петлей.

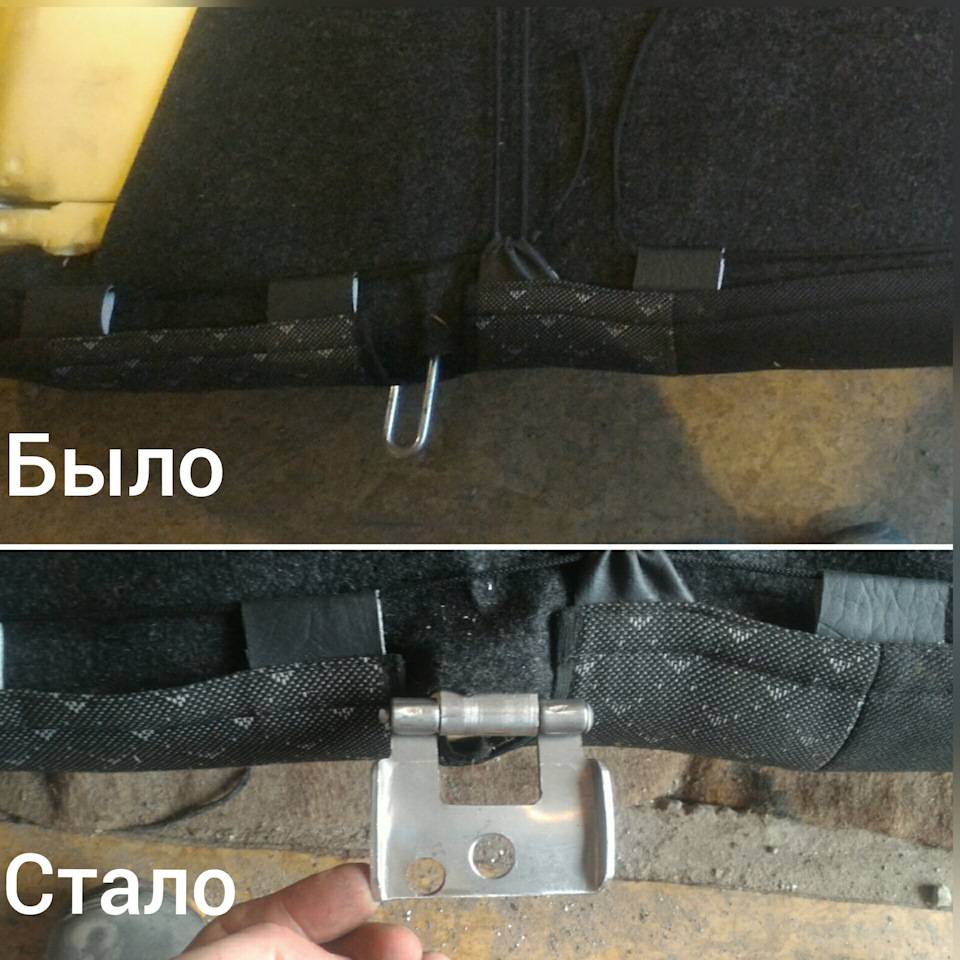

Собираем обшивку назад, расширив немного в обшивке отверстие под петлю.Результат внедрения:

Место отреза тщательно зачищаем, убираем все острые углы, делаем фаски.Примеряем на машине. Как тут и стояло.

Дополнительно я для красоты обтянул самоклеящимся карпетом края спинки, закрыв видимый поролон.Теперь займемся внедрением на спинку штыря капота 2109. Поддев отверткой, снимаем со скобы спинки пластиковую накладку, она больше не нужна

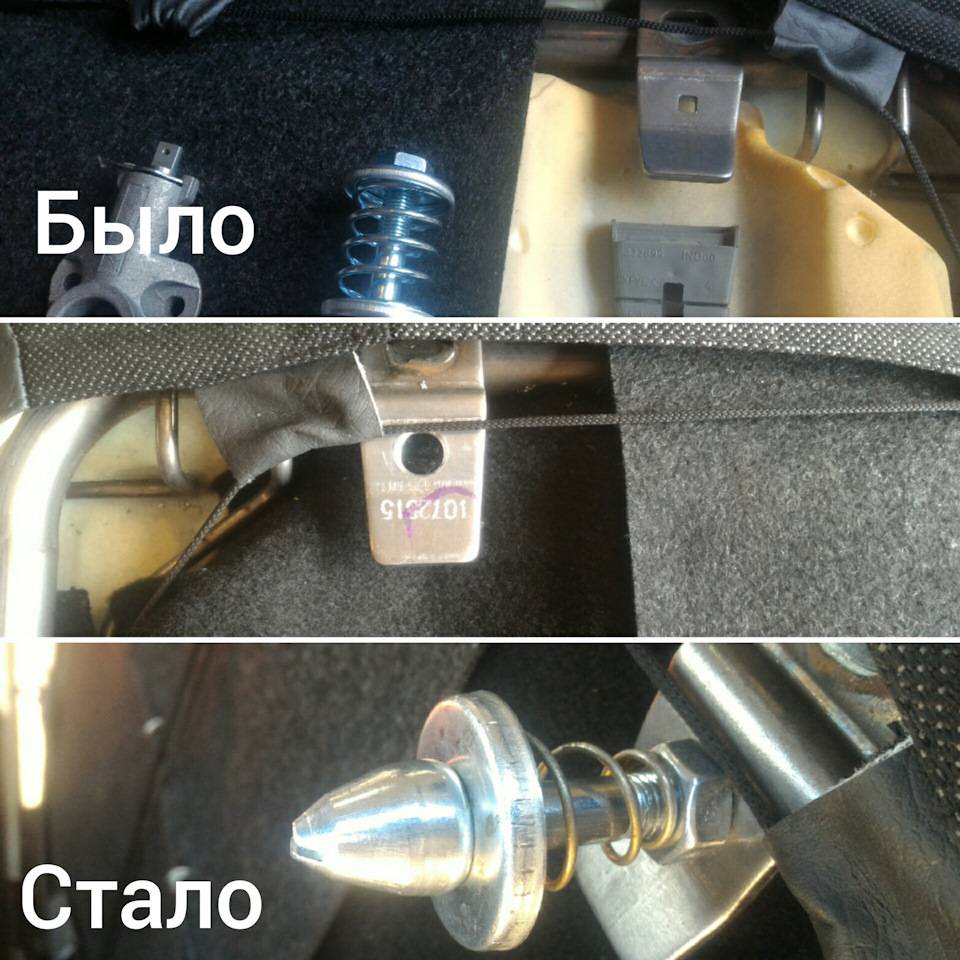

Рассверливаем квадратное отверстие под штырь капота и закрепляем его гайками с двух сторон.Внимание! Для более плотного прилегания спинки к задней полке рекомендую рассверлить квадратное отверстие и нарезать именно в нем резьбу под штырь! В этом случае контргайка со стороны пружины не понадобится, и, соответственно, прилегание спинки к полке будет еще более плотным, чем у меня!

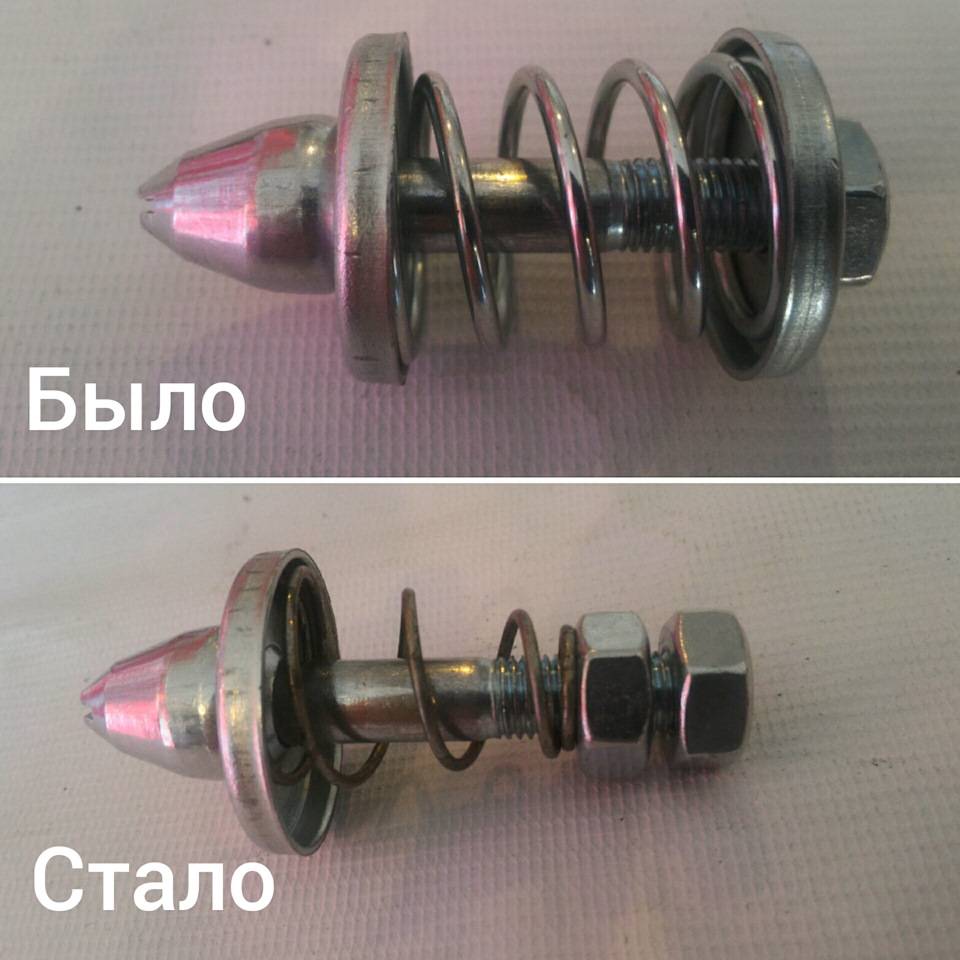

Штырь капота модернизируем- выкидываем родную пружину и одну чашку, они съедают пространство и препятствуют плотному прилеганию, вместо них я подобрал на разборе коническую пружину подходящего размера, от клавиши клаксона на центре руля.

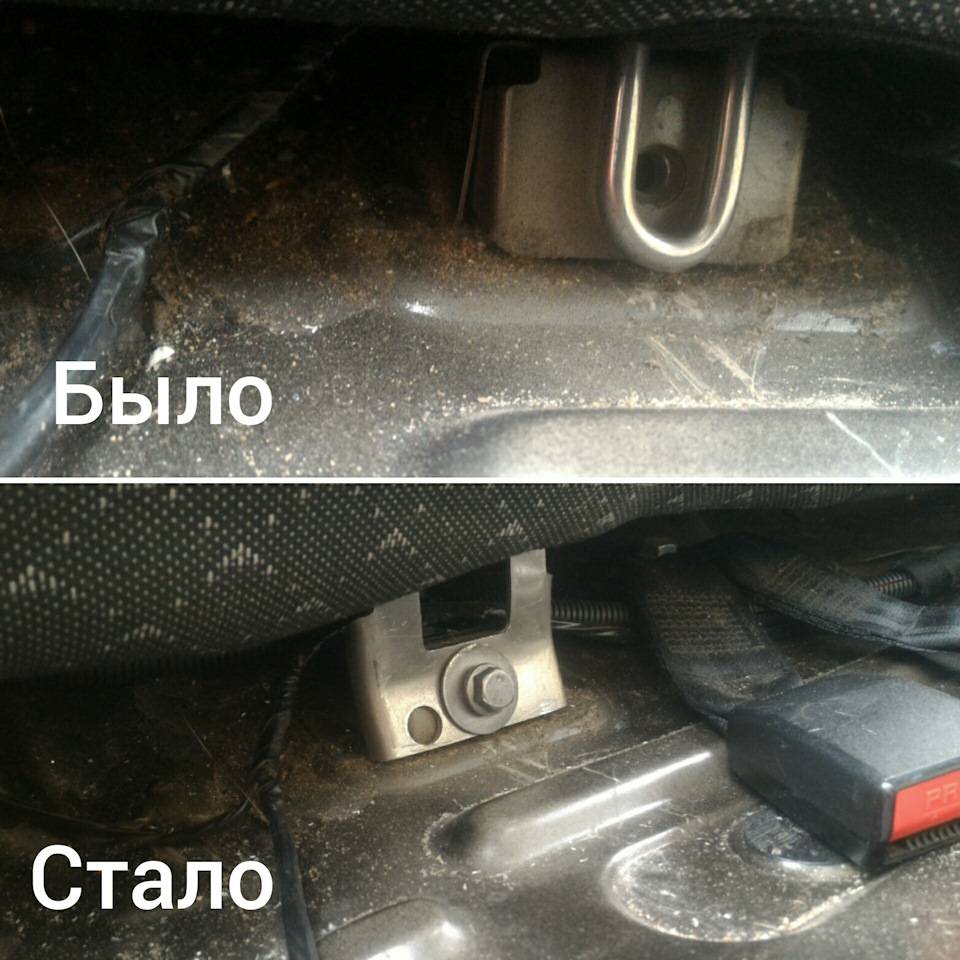

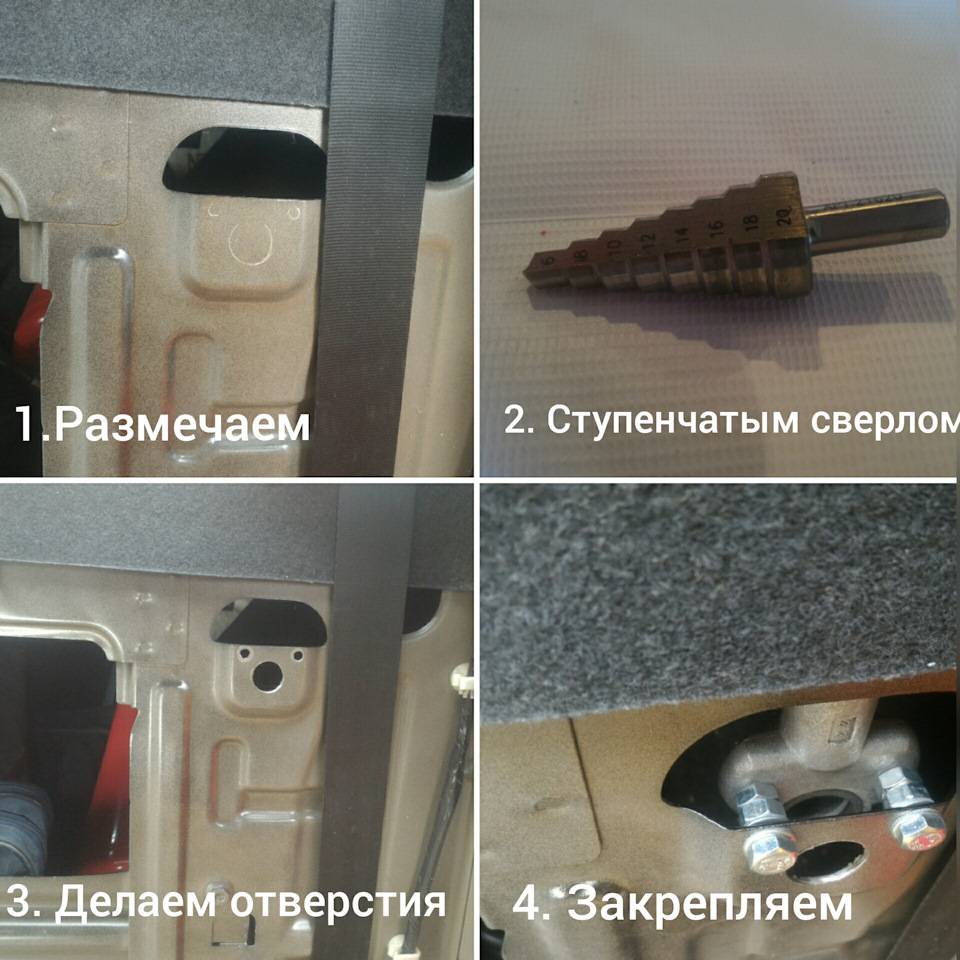

Далее самое “страшное”- делаем отверстия на машине, там, куда входила скоба спинки.Прикладываем купленный замок спинки 2108 к месту, куда раньше заходила скоба, размечаем чертилкой и сверлим по 3 отверстия под каждый замок. Очень удобно использовать ступенчатое сверло. Не забываем подстелить газетку под падающую стружку!Закрепляем замок спинки внутри багажника мебельными винтами с полукруглой головкой (чтобы не застряла чашка пружины) через 2 гайки, т.к. вплотную замок попросту не встанет, да это и не нужно.

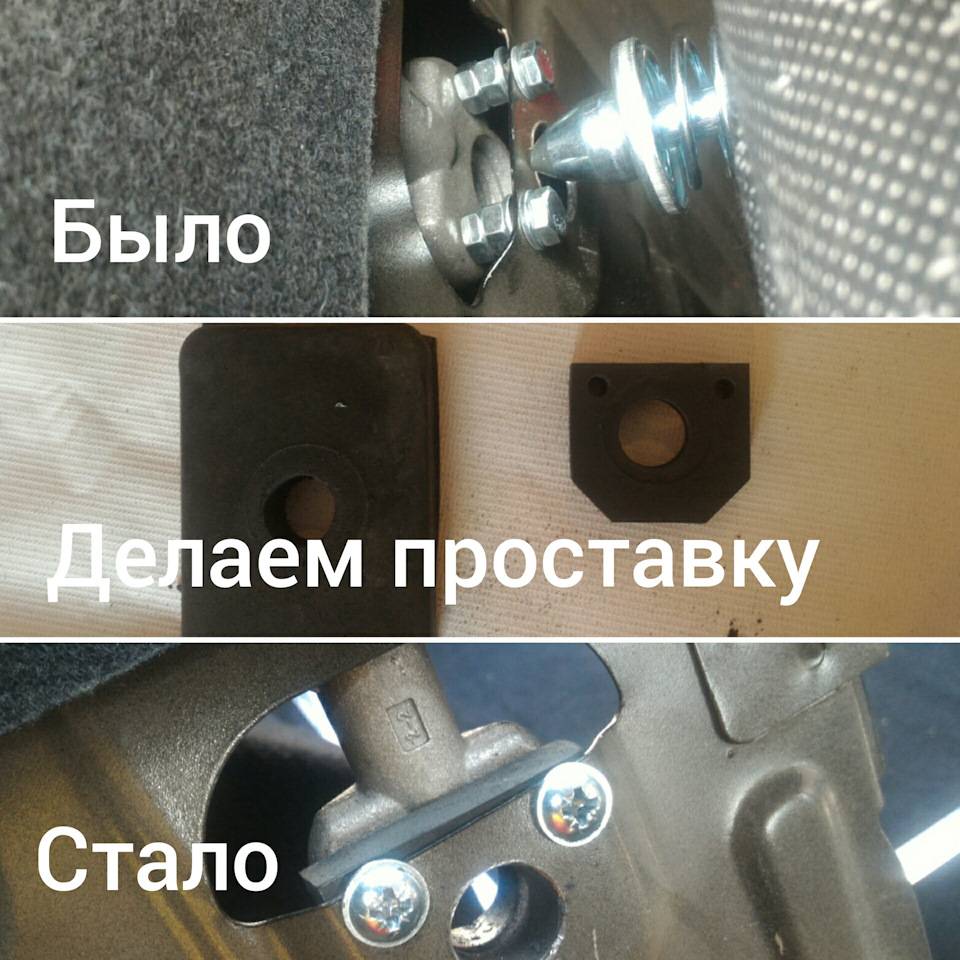

Позже, после регулировки, вместо 2х проставочных гаек под каждый винт, я сделал целиковую проставку под периметр замка из плотной резины, которая нашлась в магазине запчастей ГАЗ под названием “шоколадка”- что то типа прокладки под глушитель. Лучше, конечно, использовать какую нибудь плотную пластмассу типа капролоктама толщиной 12 мм, но у меня ее не было… Использование такой проставки позволило избавится от эффекта задевания штыря о металл кузова при раскладывании спинки. Если по простому- как при собачьей свадьбе: туда вставил, а обратно уже проблематично)))

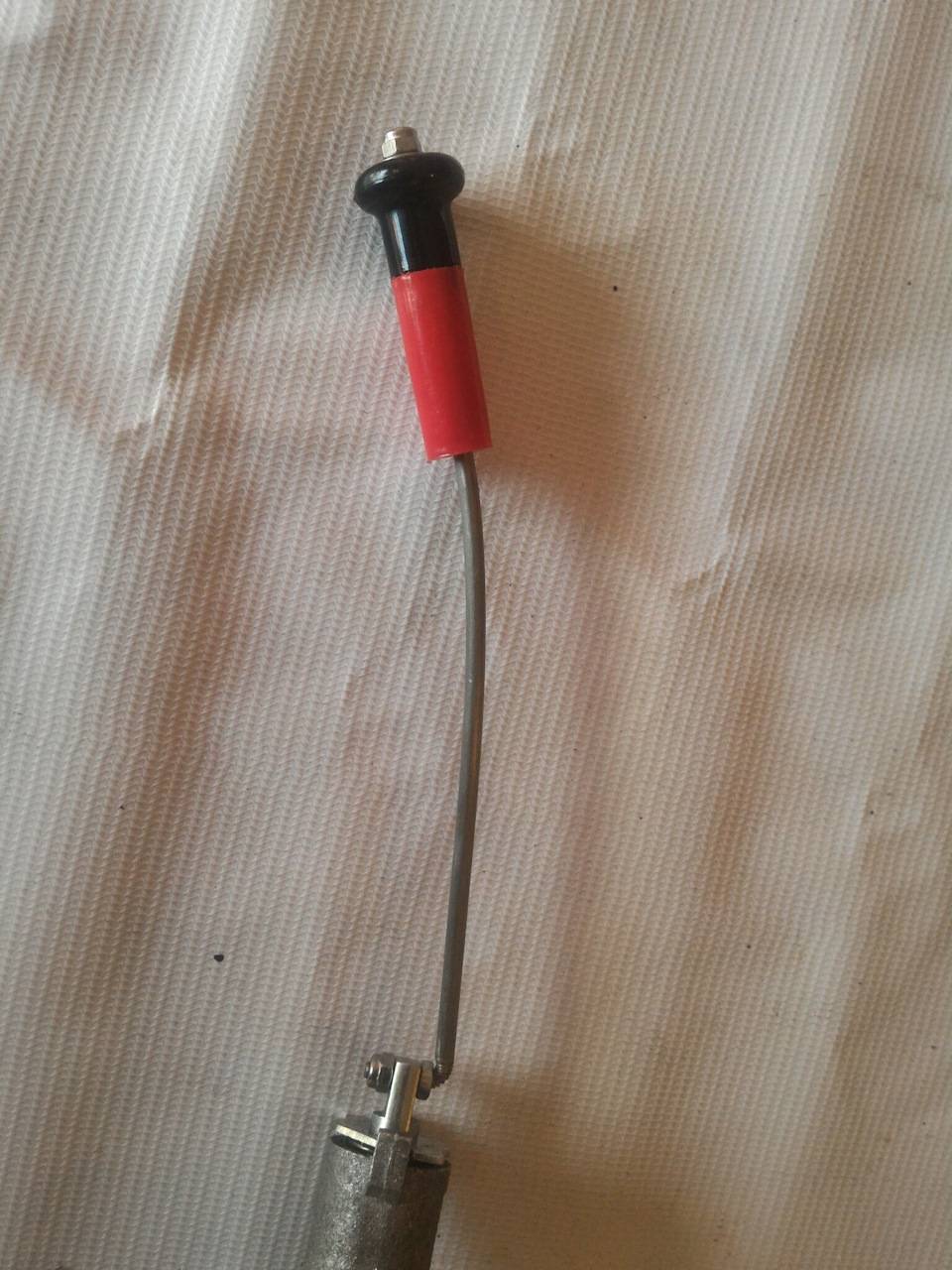

Далее дорабатываем сам замок и делаем механизм закрытия. Из нержавеющего электрода, предварительно сняв с него “шубу”, делаем тягу, нарезаем на обеих концах тяги резьбу, один конец тяги загибаем под прямым углом. В замке рассверливаем отверстие под тягу и закрепляем её гайками с двух сторон. На другом конце тяги у меня инсталлирована кнопка закрытия двери от ВАЗа. Тягу после установки замка на место нужно подогнуть как на фото, ибо спинка наклонная, а просверлить отверстие под тягу под таким же углом проблематично. Если не подогнуть- замок будет клинить.

Примеряем по месту и делаем отверстие в полке. Оно у меня получилось рядом с ребром жесткости по середине полика полки. Для того, чтобы тяга не брякала об металл полки, нужно под обшивку задней полки в отверстие в металле вставить подходящую клипсу с расширяющимися ножками и центральным отверстием.
