Как устранить неисправности в подогреве сидений?

Особенности эксплуатации подогрева сидений

В холодное время года, и особенно в период зимних морозов, наличие в салоне подогреваемого сиденья является отличным подспорьем в эксплуатации машины, особенно, если по объективным причинам она часто остается на улице (во дворе или на открытой парковке).

За то время, пока прогревается двигатель, вполне можно успеть согреть и водительское место, чтобы дальнейшая поездка проходила максимально комфортно, тем более, что и салонный отопитель не сразу повысит температуру внутри автомобиля.

Проблема, как это часто бывает, кроется в неоптимальном обращении с системой подогрева, из-за которого она выходит из строя раньше, чем это допускается заводскими нормами.

Есть три ключевых правила, несоблюдение которых может привести к чрезмерной нагрузке на электросеть подогревочной системы и ее дальнейшей поломке:

1. При низкой температуре воздуха в салоне ВАЗ 2114 надо дать сидению 5 минут на прогрев, прежде чем садиться на него.
2. После того, как температура обшивки кресла достигнет, по ощущениям, 15-20 градусов, рекомендуется отключить обогрев, продолжив повышение температуры в салоне за счет штатного обогревателя.
3. Сильный перегрев контактной сети внутри кресла ускоряет ее выход из строя.

Последствия неправильного использования обогрева сидений

Как отремонтировать подогрев сидения

Знать причины неисправности – это уже полдела. Чтобы не тратить время зря, разберитесь, почему не работает обогрев сиденья водителя. Основных причин несколько:

• Перегорание вставки предохранителя (предохранителя).
• Обрыв цепи внутри нагревательной ленты.
• Поломка переключателя или панели управления. Первый обычно устанавливается под сиденьем автомобиля.

Проблема с подогревом сидений во многих автомобилях – низкий уровень надежности. По большей части это касается бюджетных автомобилей, производители которых экономят на дополнительных опциях. Достаточно упереться коленом в кресло, чтобы повредить контур обогрева сиденья. В результате устройство не работает.

Что касается дорогих автомобилей, то в них такие проблемы встречаются реже. Причина – использование качественных нагревательных лент, устойчивых к механическим воздействиям. Но даже в этих случаях возможны неисправности.

Проверка предохранителей

От правильного функционирования бортовой сети зависит эффективность подогрева сидений. Именно поэтому перед выполнением основных задач стоит начать с предохранителя. Учтите, что выход из строя последнего можно определить по еще одному признаку – отсутствию бликов переключателей ламп. В противном случае можно сделать вывод, что деталь в хорошем состоянии.

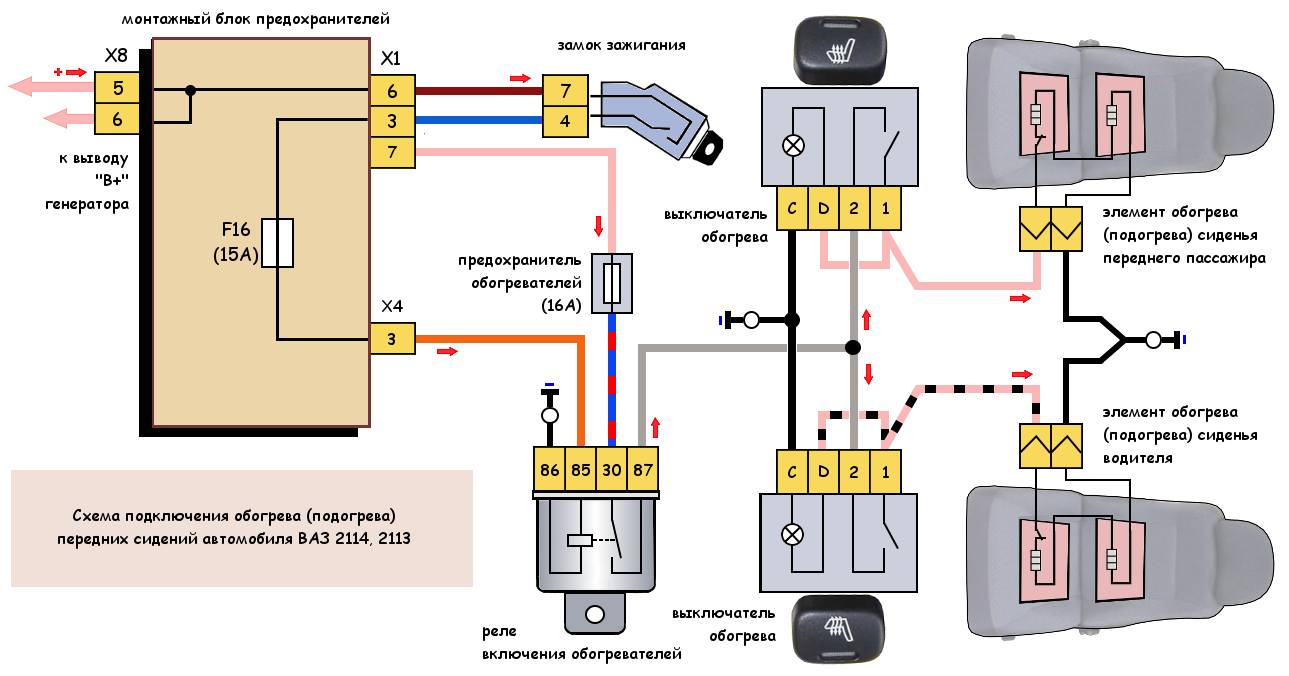

Итак, если подогрев сиденья не работает, снимите предохранитель F33 (номинал -15 ампер). Плавкая вставка находится в блоке внизу панели приборов (с правой стороны). Если лампочки не загораются, замените предохранитель.

С чего лучше начать ремонт нагревателя сидений

Неисправность системы обогрева водительского сиденья – серьезная проблема, поэтому будьте готовы к необходимости разбирать и разбирать сиденье. В простейших случаях можно обойтись без него, например при повреждении кабеля.

Если подозрение падает на коммутатор, то его придется убирать. Теоретически это возможно без снятия сиденья, но на практике лучше снять сиденье из салона. Рекомендация связана с тем, что переключение подходов затруднено. Поэтому снятие детали со стационарного кресла может повредить не только обивку, но и сам переключатель.

В ситуации, когда коммутационное устройство выходит из строя и требует замены, начните со снятия разъема. Для этого покачивайте деталь из стороны в сторону при опускании. Если он не поддается, не применяйте чрезмерную силу. Некоторые производители предусматривают особый вид крепления, предусматривающий индивидуальный подход к разделению. Выполните следующие действия: возьмите отвертку, залезьте внутрь корпуса и слегка надавите. Теперь потяните за деталь, чтобы освободить ее.

Перед глазами будет три контакта. Между левым и правым измерьте сопротивление (контакт в центре отвечает за свечение лампочки)

Обратите внимание, что переключатель содержит следующие элементы: группу контактов, вкладку и ползунок. Задача последнего – замкнуть контакты с помощью резистора

Если при изменении положения регулировочного колеса сопротивление не меняется, проверьте контакты. Бывает, что подогрев сидений не работает, из-за попадания на них смазки. Чтобы устранить проблему, просто почистите контактную группу (все должно работать).

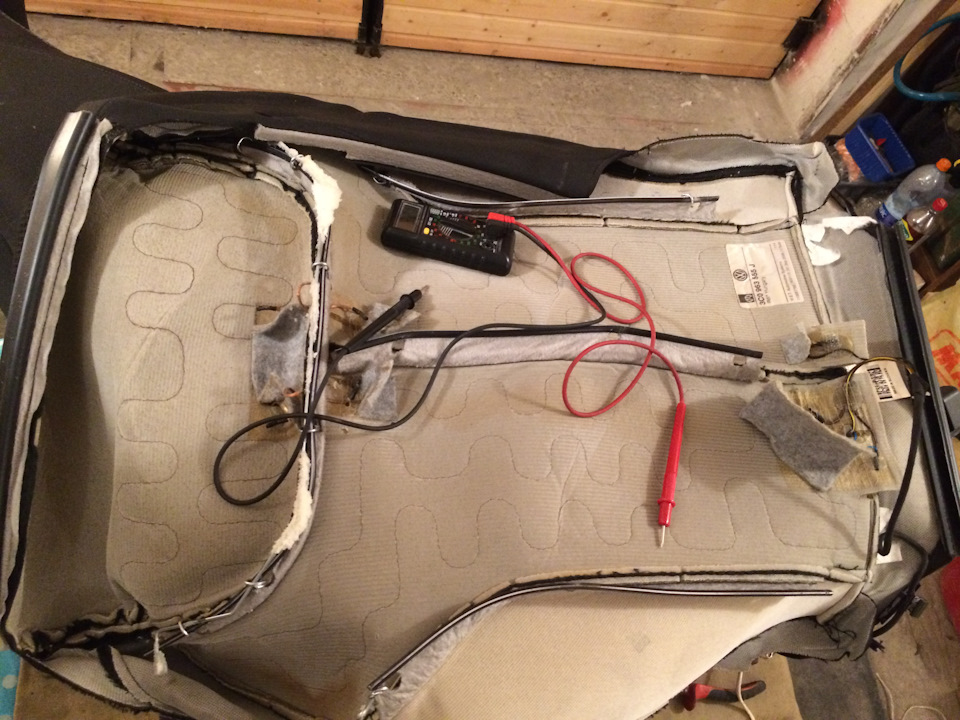

Проверка нагревательной ленты на исправность

Если описанные рекомендации соблюдены, а обогрев водительского сиденья по-прежнему не работает, проверьте целостность нагревательного элемента. Преимущество состоит в том, что вам не нужно разбирать стул, чтобы выполнить работу – нужны лишь небольшие знания и навыки. Алгоритм действий следующий:

1. Наклоните спинку на максимальный угол.
2. Вставьте руку в образовавшееся отверстие и постарайтесь найти крепление обивки в спинке. Как правило, их три: два по центру (слева и справа) и один внизу.
3. Снимите аксессуар обивки.

По завершении вышеуказанных работ разберите пару неработающих нагревательных разъемов. При необходимости снимите все три устройства (не забудьте «отцепить» защелки). Затем проверьте их на предмет обслуживания. В диагностическом процессе устойчивость не играет ключевой роли. Главное, чтобы он в принципе существовал

В процессе проверки обратите внимание на следующие контакты:

• Два по краям и два по центру.
• Четыре на подушку.
• Пару контактов сзади.

Как только вы определили точное местоположение обрыва, можно приступать к ремонту. Как это сделать, если из-за этого не работает обогрев сидений, мы рассмотрим ниже.

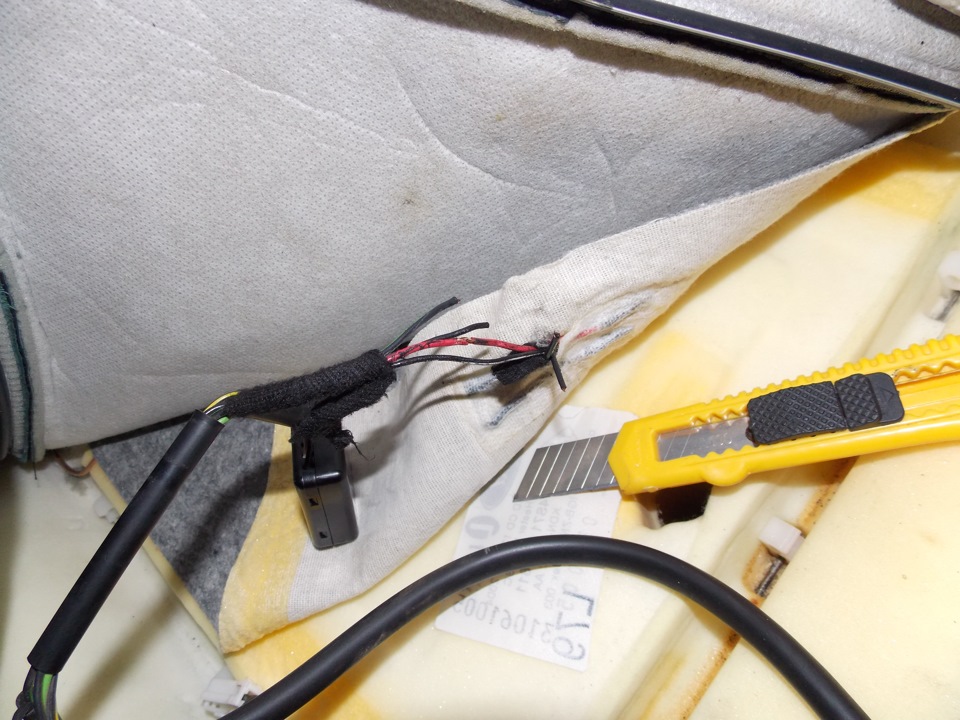

Ремонтные работы

Они проводятся в гараже или в удобном помещении с хорошей вентиляцией, достаточной освещенностью.

Порядок ремонта подогрева сидений:

1. Снимается весь пластик с корпуса сидения. В одних моделях он крепится на отжимные фиксаторы, в других – его нужно отвинчивать при помощи отвертки.
2. Обшивка аккуратно отгибается. Если она крепится колечками, то их можно перекусить круглогубцами или пассатижами.
3. Снятие обшивки, проведение осмотра обогревающего элемента (проволоки).
4. При обнаружении обгоревшего или перегоревшего провода его нужно нарастить, припаяв с двух сторон в цепь.
5. Производится укладка сращенного участка в термоизоляцию и, затем на свое место.
6. Определение причины обрыва провода. Если это произошло из-за надавливания каркасом сиденья, то место контакта следует максимально утончить, используя наждачную бумагу или напильник. Сверху на провод рекомендуется положить тонкую прокладку (резиновую или пластиковую) и зафиксировать ее резиновым клеем.
7. Сидение собирается в обратном порядке. Вместо снятых пассатижами колец нужно использовать пластиковые хомуты.

Смена предохранителей

Причиной неисправности системы подогрева передних сидений может быть выход из строя предохранителя. Владельцу автомобиля необходимо обратиться к «Инструкции по эксплуатации» транспортного средства. В ней, на странице со схемой и описанием блока предохранителей, найти тот, который отвечает за работу системы подогрева сидений.

Уточнив его номинал и маркировку, нужно приобрести новый, поставить его на место сгоревшего.

Например, на автомобилях Ситроен:

Предохранитель, отвечающий за обогрев, имеет маркировку: 10А 6997L2 VIN 6997L2

Его стоимость может колебаться от 12 до 20 руб.

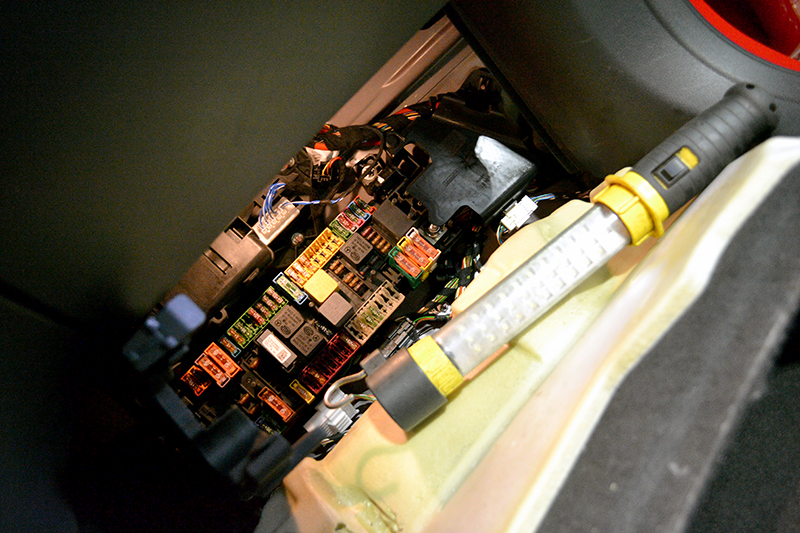

Место нахождения предохранителя: под рулем, слева от основного блока.
Извлекать его надо осторожно, сняв колодку с направляющих и поддев тонкой отверткой.

Целостность нагревательного элемента

Это обязательное условие функционирования встроенной системы обогрева кресел.

1. Нагревательного элемента. В качестве его выступает провод с нихромовой спиралью, покрытый сверху тефлоном.
2. Наружной оболочки. Она выполняется из технической ткани (из тепло- или углеродного волокна).

Для того чтобы элементы начали функционировать в режиме обогрева необходимо обеспечить:

1. Неразрывность цепи с бортовой электрической сетью автомобиля.
2. Отсутствие разрывов в нагревательном элементе и других повреждений его целостности.

Замена кабелей

Некоторые автолюбители меняют штатный нихромовый провода на углеволоконный. Для обыкновенного сидения его понадобиться 5-5,5 м. Этот кабель имеет большую механическую стойкость по сравнению с нихромом и гарантирует долгосрочную безаварийную эксплуатацию.

Технические параметры карбонового кабеля:

• сопротивление 1 м – 33 Ом;
• напряжение питания – 7-380 В;
• температура нагрева (макс.) – 200º С;
• материал изоляции – силиконовая резина;
• диаметр – 3 мм.

Порядок замены своими руками:

1. Схема собирается поверх штатной, включается параллельно.
2. Соединение углеволокна с медным проводом рекомендуется выполнить с помощью обжима их медными трубками.
3. Для регулировки степени нагрева сидений можно использовать понижающую плату с индикацией напряжения.

В случае возникновения затруднения при самостоятельном ремонте системы обогрева кресел рекомендуется обратиться в сервисные центры или к специалистам по автоэлектрике.

Зачем нужен подогрев сидений

Наличие схожей функции в машине очень нужно в периоды сильных заморозков. Посадка в машину, которая длительно стояла на морозе, – это неприятно и небезопасно для здоровья водителя, также пассажиров.

Перегрев сидений также тянет за собой опасность для здоровья человека, также и для машины.

В Вебе есть много статей о полезности и вредности обогрева. Давайте расставим все точки над «i». Долгая езда с обогревателем может оказать нехорошее воздействие на дам и парней. Соответственно, воспользоваться опцией рекомендуется осознанно, чтоб обезопасить себя от цистита либо простатита.

Общие правила использования обогревом:

1. Не допускайте значимого перегрева сидений.
2. В прохладное время включайте подогрев, и некое время не садитесь на их.
3. Как сиденья были прогреты – отключите систему. Дальше отапливайте салон печкой.
4. Нельзя находиться в салоне в теплой одежке в протяжении долгого времени.

Соблюдение этих правил дозволит для вас обезопаситься от перегрева и не навредить для себя.

Замена

предохранителяподогрева сидений Вычислил с трудом где он находиться.

Электрическая схема накидки с подогревом

Подключается накидка с подогревом к бортовой сети автомобиля с помощью вилки, которая вставляется в розетку прикуривателя.

Питающее напряжение с отрицательного вывода вилки поступает на вывод 2 переключателя режимов работы. Когда ручка переключателя находится в среднем положении OFF, напряжение на нагревательные нити не подается, и накидка не греет.

Для включения нагрева нужно передвинуть ручку переключателя в одно из положений HI (максимальный нагрев) или LO (минимальный нагрев). При нахождении переключателя в положении HI ток со 2 контакта переключателя поступит на 1 и с него потечет через верхний вывод нижней обмотки к нижнему, далее через тремопредохранитель, плавкий предохранитель 10 А, установленный в вилке и далее через центральный контакт вилки в бортовую сеть автомобиля.

Сопротивление нижней обмотки составляет 3 Ома, следовательно, мощность подогрева составит 48 Вт. Если переключатель установить в положение LO, то ток потечет с 3 вывода на верхний вывод верхней обмотки. Суммарное сопротивление последовательно включенных нагревательных обмоток составит уже 4 Ома и мощность нагрева снизится до 36 Вт.

Светодиод VD1, включенный последовательно с резистором R1 является индикатором наличия напряжения в прикуривателе.

Участок схемы, вычерченный синим цветом, является результатом модернизации накидки. VD2 светит красным цветом при положении переключателя HI, а VD3 при положении LO. Резистор R2 ограничивает ток через светодиоды.

Признаки неисправности и диагностика нагревателя своими руками

Кнопки подогрева сидений.

Однако для диагностики и замены элементов обогрева сидений можно обойтись и своими силами.

Достаточно вспомнить курс физики за шестой класс, иметь простенький мультиметр и минимальный опыт работы с автомобильной электрикой.

Номинально нагреватели должны иметь такую температуру прогрева:

• нагреватель подушки сиденья в режиме подогрева должен разогреться до температуры 39 градусов, на полной мощности ТЭН разогревается до 42 градусов;
• нагревательный элемент спинки в режиме подогрева должен выдавать температуру 46 градусов, а на максимальной мощности — 52 градуса.

Преимущества и удобства подогрева сидений в автомобиле: как эта функция повышает комфорт и уют в салоне.

Подогрев сидений в автомобиле предлагает ряд преимуществ и удобств, которые значительно повышают комфорт и создают уютную атмосферу в салоне. Вот некоторые из них:

1. Комфорт в холодное время года: Подогрев сидений идеально подходит для холодных зимних дней. Он обогревает сиденья и создает приятное тепло, которое помогает согреть ваше тело и устранить дискомфорт от холода.
2. Быстрый нагрев: Подогрев сидений обеспечивает быстрый нагрев, поэтому вам не придется ждать длительное время, чтобы почувствовать тепло. Он начинает работать всего через несколько секунд после включения.
3. Индивидуальный комфорт: Каждое сиденье с подогревом может быть настроено по отдельности, что позволяет каждому пассажиру выбрать свой уровень комфорта и тепла. Это особенно удобно, если в автомобиле находятся пассажиры с разными предпочтениями.
4. Улучшенная циркуляция: Подогрев сидений способствует улучшенной циркуляции крови и помогает расслабить мышцы. Он может снять напряжение и усталость после длительных поездок или напряженного рабочего дня.
5. Экономия времени и энергии: Подогрев сидений может сэкономить ваше время и энергию, поскольку он позволяет быстро согреться, не прибегая к длительному прогреву всего автомобиля. Вы можете сразу насладиться комфортной теплотой, даже если внешняя температура низкая.
6. Удобство для пассажиров: Пассажиры задних сидений также могут наслаждаться подогревом, что делает поездки более приятными и комфортными для всех.

В целом, подогрев сидений является прекрасным дополнением к автомобильному интерьеру, предоставляя уют, комфорт и практичность. Он позволяет создать оптимальные условия в салоне и повысить качество вашего вождения и путешествий.

Альтернатива как она есть

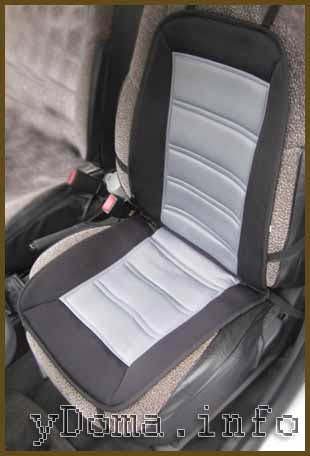

Встроенный подогрев сегодня можно заменить специальной съёмной накидкой. Сегодня – это наиболее распространённый вариант при неработающей функции, доступный для всех категорий водителей и владельцев машин от бюджетных до элитных моделей. накидку могут себе позволить, в том числе, владельцы отечественных машин, где подогрев, в принципе, не предусмотрен. Кроме этого накидка с подогревом может использоваться на передних сидениях. Она может осуществлять и подогрев задних сидений, что весьма удобно, согласитесь.

Накидка крепится крючками или резинками к сидению. Она легко одевается и быстро демонтируется. Одним из её недостатков считается неустойчивость. Накидка может ёрзать, съезжать с места. Накидка-подогрев с двумя режимами регулировки работает от обычного автомобильного прикуривателя. Это экономично и практично одновременно.

Подогревающая накидка может прослужить два-три сезона. Это из практики. Затем элементы выходят из строя. Но, стоимость продукта такова, что купить её может любой.

Советы по обслуживанию подогрева сидений: как предотвратить поломки и сохранить надлежащую работу системы.

Для предотвращения поломок и поддержания надлежащей работы системы подогрева сидений рекомендуется следовать некоторым советам по обслуживанию:

Бережное использование: Используйте систему подогрева сидений с осторожностью и умеренностью. Избегайте длительного использования на максимальной мощности, так как это может привести к перегреву и повреждению элементов подогрева.

Регулярная проверка: Периодически проверяйте работу системы подогрева сидений, чтобы убедиться, что она функционирует правильно
Обратите внимание на любые аномальные симптомы, такие как неравномерный нагрев, отсутствие нагрева или проблемы с переключателем.

Очистка: Регулярно очищайте поверхности сидений от грязи, пыли и других загрязнений

Используйте мягкую щетку или пылесос для удаления мелких частиц с поверхности сидений.

Бережное обращение с проводкой: Избегайте повреждения проводки системы подогрева сидений
Не тяните провода и не допускайте их перекручивания или перекручивания.

Правильная установка и регулировка: При установке новой системы подогрева сидений или замене элементов, следуйте инструкциям производителя и убедитесь, что все компоненты правильно установлены и надежно закреплены. Установите переключатель подогрева сидений в удобное для вас положение.

Регулярное обслуживание: Если у вас есть возможность, проводите регулярное обслуживание системы подогрева сидений в авторизованном сервисном центре или у квалифицированного технического специалиста.

Помните, что каждый автомобиль и система подогрева сидений могут иметь свои особенности и требования к обслуживанию. Всегда обращайтесь к руководству по эксплуатации вашего автомобиля и следуйте рекомендациям производителя для наилучшего ухода за системой подогрева сидений.

Диагностические работы

Порядок проведения:

1. Размыкаются фишки (контактные штекеры), идущие от блока питания к нагревательным тенам (2 шт.).
2. Мультиметром (или амперметром) проверяется подача напряжения на тены при включенной кнопке обогрева.
3. Если напряжение есть, значит кнопка включения и блок питания исправны.
4. «Прозвонка» двух фишек от верхней и нижней частей сидения.
5. Если на одной из них нет сигнала, свидетельствующего о целостности цепи, значит в ней произошло нарушение обогревательного элемента.

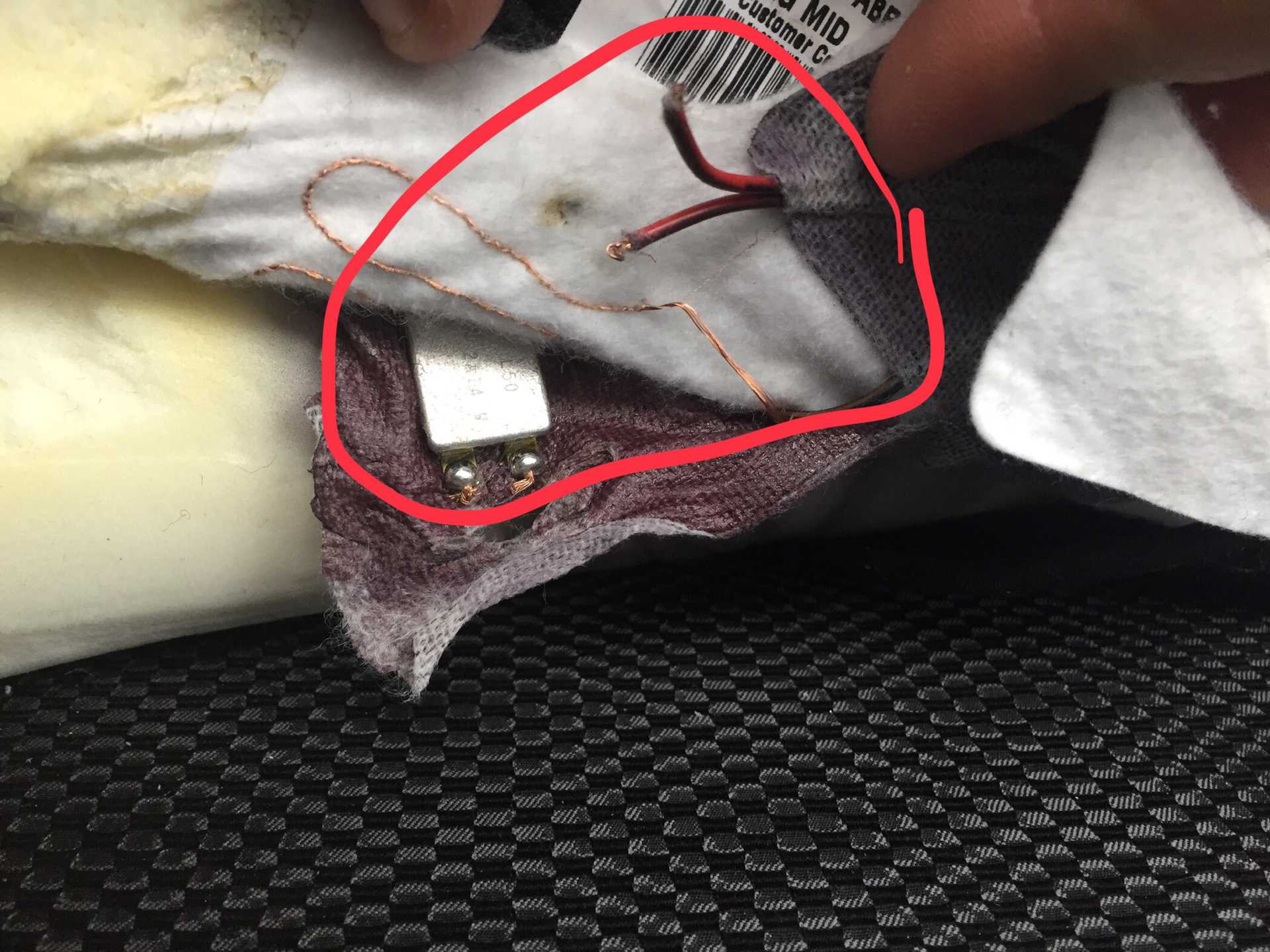

6. Если тены исправны, то необходимо проверить термодатчик, контролирующий отключение нагрева при достижении нужной температуры.

Ремонт обогрева кресел Kia Rio 3

Для начала нам необходимо добраться до места обрыва. Для этого придётся демонтировать кресло, снять с него обивку. Делается это так:

Снимите минусовую клейму с аккумулятора, это предотвратит возможные замыкания и сопутствующие им последствия при работе с электрикой. Разъедините фишки с проводами, которые идут на подогрев сидений Киа Рио (их найдёте под креслом). Кресло крепится к полу болтами (по два с каждой стороны), их следует отвернуть головкой торкс на 12. Вынимаем кресло из автомобиля, приступаем к его разбору. Внизу есть прищепки на резинках, открепите их. Приподнимите обивку, части «подола» вверху и внизу зафиксированы. Выверните четыре самореза с левого бока сиденья, снимите ручки, регулирующие высоту, положение спинки. Спинку отведите в дальнее положение. Откроется доступ к саморезу, который тоже надо выкрутить (он расположен на внутренней стороне возле пластмассовой заглушки). Снимите внешнюю панель

Для этого подденьте её плоской отвёрткой, осторожно отщёлкните два фиксатора, отогните стопор, потяните панель на себя. С правой стороны открутите три саморезика, фиксирующее устройство для ремня безопасности

Затем, так же как в предыдущем пункте, отсоедините боковую панель. На нижней части кресла по краям есть клипсы, которыми чехол крепится к металлическому каркасу. Снимите их и приподнимите передний край материи. Материал крепится к подушке с помощью металлических колечек, которые необходимо срезать кусачками. Теперь чехол можно снять.

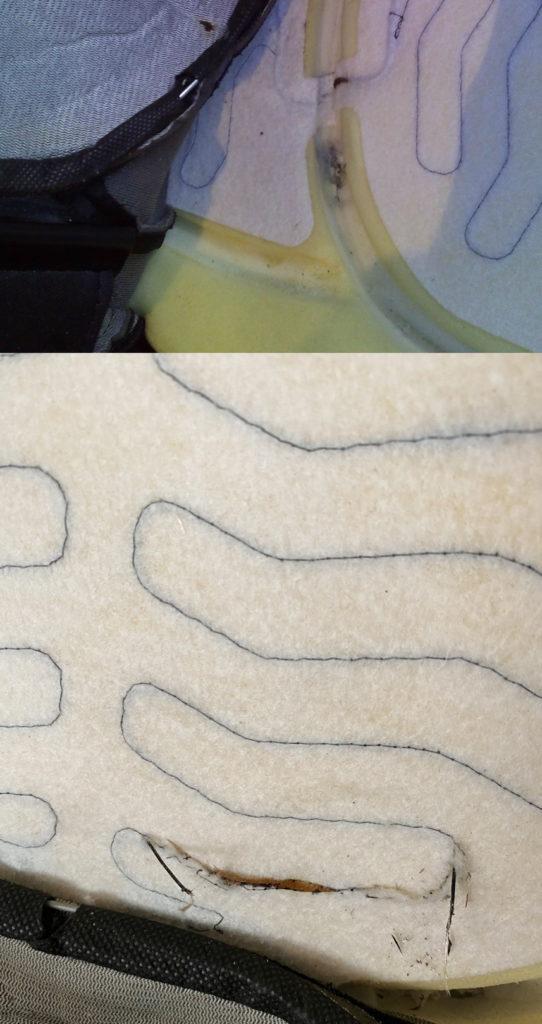

Поиск и пайка обрывов

Нити подогрева сидений Киа Рио 3 имеют тонкое сечение и заключены в изолирующий материал, поэтому отыскать повреждения – задача не из лёгких. Разрывов может быть несколько, поэтому сопротивление замеряйте тщательно по всей длине.

Сначала исследуйте медные провода в местах сгиба. Там повреждения появляются часто, не спасает даже толстая силиконовая оплётка.

Далее проинспектируйте стальные провода, которые выполняют функцию греющих элементов. Здесь придётся повозиться, внимательно приглядываясь и следя за показаниями мультиметра.

При обследовании металлических нитей нагрева, возможно, придётся нарушить целостность изоляции. Сами нити в местах пайки отойдут от поролона. Чтобы при сборке всё легло аккуратно и ничего не торчало впоследствии, изолируйте повреждённые места термоскотчем, при необходимости промажьте клеем.

Собирайте в обратном порядке.

На этом ремонт закончен. После установки деталей на места проверьте работоспособность.

Ремонт обогрева сидений.

Перекапал все что только можно, протестить вышеописанным способом не выходит. Вот что удалось интересного накопать:

Система обогрева сидений

Система обогрева сидений служит для обогрева подушки и спинки сидений. Электронный блок для регулировки выбранной температуры нагрева (3 ступени) и контроля неисправностей встроен в блок переключателей в центральной консоли (SZM).

Принцип работы

Обогрев сидений имеет 3 ступени и включается путем нажатия на переключатель при замкнутом контакте 15. В качестве функциональных индикаторов используются три вмонтированных в блок переключателей светодиода. Сообщение о том, что «контакт 15 активизирован», посылается на блок переключателей в центральной консоли по шине K-Bus.

При включении обогрева сидений (однократное нажатие на переключатель) сначала активизируется ступень 1. Подушка сиденья нагревается прим. до 44°C. Для контроля функционирования загораются все три светодиода.

При повторном нажатии на переключатель верхний светодиод гаснет и активизируется ступень обогрева 2. Сиденье нагревается только до 39°C.

Если нажать на переключатель еще раз, то включится ступень 3 обогрева сидений. Загорается нижний светодиод. Сиденье нагревается до 35°C.

Если переключатель нажимается еще раз или выключается зажигание, происходит отключение системы. Кроме того, обогрев сиденья можно отключить на любой ступени, если нажать и удержать переключатель нажатым более 1 секунды.

Обогрев сидений производится с помощью матов из угольного волокна в центральной части и стальных нитей (стальных филаментов) в боковых утолщениях. В подушку и спинку сиденья установлено соответственно по одному нагревательному мату. Как правило обогревается средняя часть подушки и спинки сиденья, а также утолщения подушки и спинки. У спортивного сиденья имеются дополнительные нагревательные нити или маты из угольного волокна, установленные в подколенной опоре. У спортивного сиденья автомобилей серии E39 с тканевой обивкой утолщения подушки и спинки не обогреваются.

Значение температуры измеряется специальным термодатчиком в обивке сиденья и передается на блок переключателей.

Функции контроля

Напряжение аккумуляторной батареи

При напряжении аккумуляторной батареи меньше 11,4 В ±0,3 В электроника системы обогрева сидений отключает питание обогревательных матов. Тем не менее функциональные светодиоды продолжают гореть. Напряжение начинает подаваться к нагревательным матам снова, если значение напряжения аккумуляторной батареи в течение мин. 5 с превышает 12,2 В ±0,3 В.

Температура печатной платы

Так как обогрев сидений потребляет значительную мощность (120 Вт), то термодатчики контролируют температуру печатной платы в блоке переключателей. При увеличении температуры выше 85 °C сначала уменьшается мощность обогрева. Когда температура печатной платы превышает 95 °C, обогрев отключается. Функциональные светодиоды продолжают гореть. Обогрев сидений автоматически включается снова при падении температуры печатной платы ниже 85 °C.

Контроль неисправностей

Электронный блок системы обогрева сидений проверяет датчик температуры и нагревательные маты на отсутствие повреждений. Распознанные неисправности записываются в ЗУ неисправностей блока переключателей центральной консоли.

Могут быть распознаны следующие неисправности:

короткое замыкание или обрыв проводов

короткое замыкание или обрыв провода термодатчика

обрыв в цепи нагревательных матов

В случае возникновения обрыва или короткого замыкания в цепи датчика температуры происходит отключение системы обогрева сидений в целях предотвращения перегрева. Функциональные светодиоды выключаются.

По проводам обогрева- минус коричневый, жел-то-белый — это плюс подогрева, а сине-белый — это провод датчика подогрева.

Демонтаж кресел

В каждом автомобиле и модели эта процедура производится с учетом конструкции транспортного средства. Демонтаж обязателен и объясняется необходимостью правильной диагностики, качеством последующего ремонта.

Проводится диагностика:

• кнопки включения обогрева;
• электрических реле и блока обогрева;
• нагревательного элемента.

Порядок снятия сидения (при классическом креплении 4 болтами к полу):

1. Кресло сдвигается в крайнее заднее положение.
2. С передних частей направляющих полозьев снимаются заглушки (2 шт.).
3. Отвинчиваются болты под ними (2 шт.).
4. Сидение сдвигается в крайнее переднее положение.
5. Снимаются заглушки с задних частей направляющих (2 шт.).
6. Отвинчиваются болты под ними (2 шт.).
7. Сидение снимается или наклоняется спинка вперед для проведения «прозвонки» контактов тенов.
8. Для того чтобы вынуть водительское сидение, необходимо его опрокинуть в салоне на спинку и отсоединить все, идущие к нему разъемы (от подушки безопасности «Airbag», датчиков ремней безопасности и др.).
9. Далее кресло извлекается из автомобиля через переднюю дверь.

Подогрев сидений на Хёндай Солярис

ТЭН и внутренности.

Защита

Система защищена от короткого замыкания и перегрузки двумя предохранителями. Один защищает управляющую цепь, второй силовую. Предохранитель силовой цепи находится в монтажном блоке и маркирован F33, его номинал 15 А.

Артикулы

В том случае, если у нас нет ни времени, ни желания возиться с заменой нагревательных элементов самостоятельно, всегда можно отложить около пяти тысяч рублей и обратиться в сервис.

При этом все же стоит купить ТЭНы для сидений самостоятельно, дешевле будет. Нагревательный элемент подушки сиденья имеет каталожный номер 88199-4L070, нагреватель спинки продают под номером 88399-4L070, а стоят они в пределах 4,5 тысячи рублей.

Как отремонтировать своими руками подогрев сидений

Вы решили самостоятельно справиться с проблемой? Попробуем подсказать, как это сделать:

— Сгорел предохранитель. Чтобы в этом убедиться, для начала нужно изучить схему и найти, где именно он расположен.

Определить сгоревшую деталь можно по состоянию плавкого элемента. Руководствуясь инструкцией, снимаете ее и заменяете новой, такого же номинала (указывается на блоке и самой детали).

— Неполадки с переключателем. Если он стоит в доступном месте, вам повезло, и вы обойдетесь без разбора сиденья. В противном случае рекомендуем демонтировать кресло, чтобы освободить подходы и не повредить обивку. Добравшись до переключателя, снимаете разъем, отжимаете отверткой стопоры, после чего он полностью выходит наружу. Вы увидите 3 контакта. Необходимо замерить сопротивление между крайними. Оно должно быть разным. При одинаковых показателях разбор производим дальше, до платы, к которой присоединяются контакты. Возможно, на них попала смазка. Очистите их от загрязнения, просушите. Скорей всего, этого будет достаточно для возобновления работы.

— Обрыв цепи в ленте подогрева — чтобы проверить эту версию, нужно достать разъемы подогрева и «прозвонить» их.

На поломку укажет отсутствие сопротивления. А чтобы обнаружить, в каком месте нет доступа тока, потребуется разобрать сиденье, снять обивку, нагревательную ленту.

Аккуратно вскройте оболочку, под которой можно увидеть место повреждения. Отрежьте поврежденный участок, подберите «донора» с соответствующим сечением, зачистите концы на проводах, покройте оловом, скрутите, спаяйте, уложите в изоляцию. В конце операции прозвоните все еще раз, чтобы предотвратить другие обрывы. После устранения, вся конструкция собирается в обратном порядке.

Если все проверили, а тепла все равно нет, обращайтесь в наш сервисный центр!

Сборка накидки с подогревом

Накидка выворачивается обратно на правильную сторону, припаиваются токоподводящие провода, и кабель закрепляется фиксатором. Разрез поролона я скрепил скотчем для того, чтобы удобнее было зашивать ткань.

Осталось зашить место разреза нитками. Тут не требуется большей прочности и шаг стишка можно делать более одного сантиметра. Нитку желательно брать потолще, чтобы она не резала ткань накидки.

Накидка с подогревом для автомобильного сидения отремонтирована и готова к дальнейшей эксплуатации. Ходовые испытания подтвердили, накидка стала подогревать сиденье также успешно, как и до ремонта.

Как видите, отремонтировать накидку с подогревом совсем не сложно и при желании эту работу, следуя изложенной методике, может выполнить практически любой человек.

Почему не работает подогрев сидений

Причин, вызывающих неисправность ЭПС всего три:

• перегорел предохранитель подогрева сидений Лада Веста;
• обрыв в цепи нагревательного элемента;
• вышел из строя механический переключатель (кнопка).

Чаше всего обрыв цепи происходит по причине частого нажатия коленом на уголок сиденья.

Изначально определите исправность предохранителя. Нередко случается так, что демонтировав «сидушку», разобрав ее на составные элементы, причина поломки не была идентифицирована.

В случае с неисправным предохранителем при запуске двигателя не загорится индикатор на приборной панели. Заводской предохранитель имеет маркировку F33, сила тока 15А.

Блок предохранителей установлен в нижней части приборной панели с водительской стороны.

Подогрев водительского сидения может не работать по причине выхода из строя смежных механизмов, агрегатов. Например, электронный блок управления, блок предохранителей, аккумуляторная батарея, датчик температуры.

Основные аспекты и работа системы подогрева автомобильных кресел

Ведя разговор о подогреве кресел, мы подразумеваем встроенную конструкцию, подключённую к бортовой сети авто. Подогрев находится в верхней части кресел и оснащён:

1. Нагревательным элементом.
2. Закрывается тканевой оболочкой.

В качестве нагревательного элемента, чаще всего, используют провод укрытый сверху тефлоном с ни хромированной спиралью.

Тканевая оболочка, в которую вмонтирован нагревательный элемент, изготовляется из углеродного, либо тепло/волокна. Конструкция прячется в нижнюю часть кресла и его спинку. Работа осуществляется от бортовой сети автомобиля.

Когда активируется подогрев сидений, рабочие элементы нагреваются до t 0 35-40 0 С. Постоянная температура может вызвать у водителя и пассажиров неприятные ощущения. Поэтому, предусмотрена система снижения и стабилизации t 0 режима, который, во многих моделях, можно регулировать самостоятельно.

Сегодня ряд производителей делят подогрев сидений на два положения. Можно включать/отключать или сидение, или спинку кресла. Это, хоть и немного, экономит электрическую энергию. Нужно понимать, что электроника авто не в состоянии дать плановый (точный) нагрев. Знание причин неисправности – половина успеха

Чтобы не тратить время, нужно разобраться, почему обогрев сидений не работает. К основным причинам можно отнести следующее:

1. Перегорел предохранитель подогрева сидений.
2. Нарушена схема подогрева сидений. Проблемы с цепью внутри ленты нагрева.
3. Вышел из строя переключатель, находящийся под креслом водителя, или возникли проблемы с пультом управления.

Кроме вышеперечисленных ситуаций на стабильную работу системы влияет качество продукта. Низкий уровень надёжности присутствует практически во всех бюджетных автомобилях. Чаще всего заводы экономят именно на дополнительных, а не на основных операциях. Если нечаянно надавить коленом на водительское или пассажирское кресло, цепь обогрева сидений повредиться.

Говоря о более дорогих машинах, то данный вид проблем, практически отсутствует. В премиум классе, используется лента подогрева высокого качества, устойчивая к механическим повреждениям. Хотя и здесь не обходится без конфуза.

Не работает обогрев сиденья, что делать

Если с переключателем всё в порядке, а сиденья не подогреваются, необходимо:

1. Проверить предохранитель на целостность, скорее всего он расположен в салонном блоке.
2. Под сиденьем прозвонить проводку в разъеме на разрыв.
3. Проверить приходит ли питание на контакты подогрева сиденья.

Если питание приходит, а обогрев не работает, то скорее всего сгорела нить подогрева, почти во всех автомобилях мат обогрева разделен на само сидение и спинку кресла, так что разъемов будет два.

Далее снятие автомобильного кресла

1. Демонтировать сидение. Для этого нужно кресло максимально откатить назад и открутить переднее крепление салазок, так же и наоборот, отодвинуть кресло вперед и открутить задние части салазок.
2. Найти место, где крепится обивка и снять её. Обычно крепление расположено снизу или сбоку.
3. Демонтировать обогревающий мат, ( он на клейкой основе закреплен к поролону).
4. Приклеить новый обогревающий элемент.
5. Собрать и закрепить сиденье в обратной последовательности.

На первый взгляд всё просто. Однако, это не так, нужно снимать сидения и разбирать его, что не так просто, а возможно и ремонтировать вышедший из строя блок.

Устройство сложное и вряд ли своими силами получится ремонт. Лучше проблему и её устранение доверить мастерам сервисного центра – это один вариант.

У специалистов ремонт и установка подогрева сидений отлаженный процесс, с которым они легко справятся.

Второй способ не переживать по данному поводу – найти альтернативное решение. О чём это мы? Давайте поговорим об использовании специальных накидок с подогревом.

Но непривычно ощущать холод при поломке системы обогрева сидений. Мы быстро привыкаем к всевозможным полезным функциям, которые предлагают производители автомобилей.

О плюсах и минусах подогрева

В копилку с положительным эффектом можно занести следующее:

1. Борьба с профессиональными заболеваниями водителей, особенно дальнобойщиков. Речь идёт о хронических простудах, проблемах с почками и геморрое. Дискомфорт особенно ощущается, когда водитель садится на холодное сидение, обтянутое кожаными чехлами. Это при небольших похолоданиях. А если машина ночует на стоянке и ещё зимой, можно только представить настроение водителя, который знает, что ждёт его пятую точку!
2. Промежуточные выводы можно озвучить так: подогрев сидений – это комфорт и профилактика болезней.

Теперь о негативе. Медицина не в восторге от подогрева сидений и предупреждает о возможных негативных последствиях

Светила фокусируют внимание пользователей на возможных болезнях таких как:

1. Бесплодие.
2. Импотенция.

Рекомендуют не злоупотреблять данной функцией. Больше всего могут страдать от чрезмерного употребления подогрева водители, чьи сидения обтянуты тканью. Кроме этого, медики и специалисты, настоятельно рекомендуют использовать дополнительный датчик от чрезмерного нагрева. Он должен самостоятельно отключать систему через определённый промежуток времени.
