Как выгнать воздух из системы охлаждения. как удалить воздушную пробку правильно

Конструкция и принцип работы системы охлаждения ВАЗ 2114

Одной из главных составляющих частей СОД является радиатор, потому что циркуляция по нему приводит к значительному понижению температуры проходящего тосола или антифриза, за счет потока встречного воздуха. Трубчатая конструкция радиатора во много раз повышает эффективность процесса охлаждения. В состав СОД входят также:

четырехлопастной вентилятор, который вращается с помощью электродвигателя, включающегося при значительном повышении температуры тосола. В результате работы вентилятора увеличивается проток воздуха через радиатор охлаждения, и этот воздух получая ускорение понижает свою температуру еще до прохождения через трубочки устройства и соответственно повышает эффективность работы СОД;
насос или помпа, это рабочий механизм, который прокачивает через себя жидкость приводя ее в движение в нужном направлении для нормальной, постоянной работы СОД, поэтому и сама система называется жидкостной, принудительной;
радиатор системы отопления, тосол проходящий через его трубчатое тело нагревает воздух, который направляется в салон;
расширительный бачок, он компенсирует изменения объема тосола из-за колебаний его температуры. Кроме того, через расширительный бачок производится дополнительный залив жидкости в систему при ее выработке;
термостат — регулирует циркуляцию жидкости по большому или малому контуру в зависимости от температуры. Достаточно капризный прибор, часто на ВАЗ 2114 слив тосола надо делать из-за его отказа и необходимости замены;
трубки, патрубки и проточенные в блоках каналы по которым осуществляется циркуляция тосола;
датчик температуры охлаждающей жидкости, с его помощью автоматика двигателя осуществляет коррекцию в его работе, а также он служит сигнализатором для водителя о состоянии СОД.

Причины некачественной работы печки

Исходя из сложного устройства печки, становится понятно, что она может работать неправильно по многим причинам. Неисправность хотя бы одного из узлов и составных частей отопительной системы может привести к сбою работы печки. При этом неисправность может возникнуть по вине водителя, а может быть следствием устаревания или некорректной работы других систем автомобиля.

Проблемы с печкой могут проявляться в следующем виде:

Плохое нагревание салона.
Холодный воздух из печки.
Переменная температура воздуха, подаваемого из печки.
Слабый поток горячего воздуха из печки.
Печка в автомобиле не включается.

Знание устройства самой печки и возможных поломок даст возможность избежать крупных расходов при ремонте автомобиля. Рассмотрим ниже наиболее распространенные причины некачественной работы печки.

Не работает вентилятор

Неисправность вентилятора часто может являться одной из проблем с обогревом салона. Причиной такой поломки обычно является повреждение подшипников или графитовых щеток, что может потребовать полной замены вентилятора. Также вентилятор может быть неисправен за счет перегорания его предохранителя или реле в электрической цепи питания, что тоже является поводом для обращения в автосервис.

Если при работе вентилятор издает свист, а скорость его вращения меняется от минимальной к максимальной и наоборот, то причиной проблемы может являться выход из строя моторчика вентилятора. В таких условиях радиатор может оставаться горячим, но согреть салон до нужной степени не получится.

Недостаточный уровень охлаждающей жидкости

Неисправность печки может быть вызвана утечкой охлаждающей жидкости, в результате чего тепло перестает поступать в салонный радиатор в нужном объеме. Это в свою очередь приводит к уменьшению объема антифриза в расширительном баке. Для устранения проблемы необходимо найти место утечки, добавить антифриз в расширительный бак, иногда может потребоваться замена крана подачи охлаждающей жидкости.

Неисправна помпа двигателя

Работа помпы используется для циркуляции антифриза и для обеспечения исправного функционирования печки. При поломке такого насоса может произойти сбой во многих узлах двигателя, в том числе и в устройстве обогреве салона автомобиля.

Неисправность данной детали может быть вызвана изношенностью внутренней части крыльчатки, обрывом ремня коленвала и даже заклиниванием самой помпы. Такого рода проблемы лучше устранять путем полной замены помпы, а во избежание подобных поломок рекомендуется регулярно проверять шланг, ведущий к насосу, а также прислушиваться к звукам под капотом.

Пробита прокладка головки двигателя

Прокладка головки предназначена для соединения блока и самой головки мотора автомобиля, обеспечения герметичности и недопущения смешивания охлаждающей жидкости и топлива между собой. Прогорание прокладки в рубашке охлаждения двигателя приводит к возникновению выхлопных газов, которые могут попасть в систему охлаждения через патрубки. При этом происходит завоздушивание теплообменника и снижение КПД в его работе, охлаждающая жидкость может нагреваться, а в работе печки наблюдаются сбои.

Неисправность термостата

Термостат является устройством, непосредственно участвующим в циркуляции охлаждающей жидкости, поэтому его неисправность будет влиять на температуру воздуха в салоне. Так как термостат может находиться в открытом и закрытом положении, его поломка характеризуется заклиниванием в одном из этих положений.

В случае заклинивания термостата в закрытом положении при езде в городском трафике возможно повышение температуры антифриза, а в дальнейшем – и перегрев двигателя. При заклинивании в открытом положении температура в салоне будет низкой при езде на высоких передачах, в то время как при низкой скорости температура останется нормальной.

Засор радиатора отопителя

Радиатор печки может засориться по разным причинам, причем это может произойти как снаружи, так и изнутри. Например, снаружи радиатор может засориться за счет попадания пыли, листьев, насекомых через защитный кожух. Изнутри засорение происходит из-за грязи и отложений, которые могут появиться в системе охлаждения двигателя.

Засорение салонного фильтра

Сильно загрязненный салонный фильтр – одна из частых причин сбоев в работе печки. Многие водители относятся к нему довольно пренебрежительно, и долго не заменяют и не выбрасывают старый.

При этом следует помнить, что забитый фильтр является препятствием для поступления нагретого воздуха в салон. Кроме того, при засорении фильтра в салон может проникать пыль, споры плесени, которые скапливаются в самом фильтре.

Как убрать воздушную пробку в системе охлаждения двигателя ваз 2114

Завоздушивание отопительной системы на автомобилях ВАЗ-2114 — это достаточно распространённое явление. Столкнувшись с проблемой воздушной пробки, её можно решить самостоятельно. Здесь главное — найти причину, после чего воспользоваться одним из трёх наиболее эффективных методов.

Особенности системы охлаждения

Чтобы понимать суть завоздушивания и последствия, к которым может привести воздушная пробка, нужно разобраться в самой системе охлаждения. Не рекомендуется приступать к ремонту своими руками, не владея хотя бы элементарными теоретическими знаниями:

автомобили ВАЗ-2114 основаны на закрытой жидкостной системе охлаждения;
в качестве охлаждающей жидкости применяют антифриз или тосол;
специальные каналы служат для циркуляции теплоносителя по двигателю;
циркуляция осуществляется с помощью насоса, а его, в свою очередь, приводит в движение коленвал через приводной ремень;
за регулировку потоков охлаждающей жидкости и её направление отвечает термостат;
термостат имеет конструкцию, позволяющую до прогрева теплоносителя до нужных параметров циркулировать по малому кругу (в радиатор при этом охлаждающая жидкость не попадает);
когда температура достигает отметки 87 градусов, происходит открытие и ОЖ проникает непосредственно в радиатор;
обдув радиатора осуществляется за счёт потоков воздуха при движении авто;
если естественный обдув не справляется, тогда активируется электровентилятор;
за его включение отвечает специальный датчик;
горячая жидкость проникает через радиатор отопителя и позволяет прогревать зимой тосол;
избыток тосола, который образуется при его тепловом расширении, оказывается в дополнительном (расширительном) бачке.

Как видите, если в этой цепи окажется пробка, это может привести к серьёзным негативным последствиям для ВАЗ-2114.

Наличие воздуха в системе

Воздух в системе охлаждения двигателя, недопустимое явление. Нарушаются теплообменные процессы в моторе, которые могут вызвать его перегрев, создавая тем самым предпосылки для выхода из строя. В холодное время будет отсутствовать обогрев салона машины, остекления кузова. Датчики, установленные в инжекторных моторах, начинают выдавать искажённую информацию в электронный блок управления, что нарушает рабочий цикл двигателя.

Недостаточно затянуты хомуты резиновых патрубков. из-за этого возможен подсос воздуха, а это приводит к тому, что появляется воздушная пробка в системе охлаждения ВАЗ 2114. Особенно это актуально для холодного времени года, когда из-за частого перепада температур они многократно расширяются и сжимаются;
Зависание клапана, встроенного в крышку расширительного бачка;
Нарушена герметичность водяного насоса;
Наличие повреждений в виде трещин, протечек в основном радиаторе или дополнительном для печки;
Прогорание прокладки между блоком цилиндров и головкой блока.

Также могут добавить проблем засорения радиаторов или каналов в блоке цилиндров, поломка лопастей помпы. Вывод от вышесказанного таков, что необходимо немедленно убрать воздушную пробку.

Как избавиться?

Перед тем как начать работы по избавлению воздуха из системы, необходим её тщательный осмотр. Устраните все, если таковые имеются, протечки, протяните все хомуты на патрубках, иначе вся работа может оказаться напрасной. Убедитесь в работоспособности «главного распределителя» потока охлаждающей жидкости, имеется в виду термостат .

Для того чтобы выгнать воздух из системы охлаждения ВАЗ, есть несколько способов. Давайте рассмотрим их:

Первый способ будет заключаться в следующем. Воздушные пузырьки всегда легче любой жидкости, поэтому собираются всегда в верхней точке закрытого сосуда. У ВАЗ 2114 это будет дроссельный узел. Убрать воздушную пробку из этого узла можно так. Снимают декоративную панель двигателя, чтобы получить доступ к дроссельному узлу. Откручивают любую из двух трубок с этого узла. Хомут нужно оставить на трубке для быстрой постановки её на место. Теперь необходимо создать в дополнительном бачке избыточное давление. Это можно сделать, если в расширительный бачок подать любым подручным способом сжатый воздух. Он вытеснит из бачка тосол, который в свою очередь сможет удалить воздух из системы. В некоторых источниках рекомендуют дуть в горловину расширительного бачка. Так делать нежелательно, потому что, тосол или антифриз высокотоксичные вещества, попадание их в организм может нанести серьёзный вред. Как только из трубки или патрубка покажется тосол, или антифриз, быстро ставят всё на место и хорошо затягивают хомут;
Удаление воздуха из системы охлаждения вторым способом имеет некоторую схожесть с описанным ранее методом. Стравить воздух можно так. Нужно надеть перчатки и на хорошо прогретом двигателе, отсоединить патрубок с дроссельного узла, открывать пробку на дополнительном бачке не нужно. Выпустить воздух, убедиться, что из патрубка или трубки течёт охлаждающая жидкость, и обратно поставить всё на место;
Подошла очередь рассмотреть следующий способ как выгнать воздушную пробку из системы охлаждения мотора. В этом случае нужно поставить машину таким образом, чтобы расширительный бачок оказался наивысшей точкой в системе. При этом способе желательно иметь помощника. Открывают пробку на расширительном бачке и прогревают мотор. При достижении рабочей температуры помощник несколько раз делает перегазовку, а в это время необходимо доливать тосол или антифриз в бачок. Нельзя допускать, чтобы он оставался совсем без жидкости. Делают это до тех пор, пока не стравиться весь воздух из системы.

Третьим способом хорошо пользоваться владельцам автомобилей с электронной педалью газа. При такой схеме отсутствует охлаждение дроссельного узла, поэтому воздушную пробку удаляют, используя любую доступную возвышенность.

Система охлаждения автомобильного ДВС предназначена для понижения температуры рабочих деталей, масла, и газов, которые нагреваются в процессе работы силового агрегата. Для большинства ДВС предназначенных к установке на машины сконструирована жидкостная система охлаждения. Кроме основного предназначения эта система выполняет еще ряд функций:

нагревает воздух в системе отопления салона
охлаждает масло в смазочной системе всего двигателя и трансмиссии
понижает температуру газовой смеси в системе рециркуляции выхлопных газов

Как выгнать воздух из системы охлаждения ваз 2114

Завоздушивание системы охлаждения ваз 2114

Появление постороннего звука, бульканья жидкости, указывают на попадание воздуха в устройство, подающее охлаждающую жидкость к нагретым деталям двигателя и отводящим лишнюю теплоту. Такое состояние может привести к появлению коррозии, уменьшению времени эксплуатации автомобиля.

Попадание воздуха в систему охлаждения авто может привести к коррозии

Для ликвидации этого явления необходимо в первую очередь проверить состояние всей системы, обеспечивающей нормальный тепловой режим для двигателя. Убедитесь в полном закручивании крепежа корпусной детали двигателя, водяного насоса и соединения трубок переноса жидкости. По необходимости поменяйте шланг, основательно закрепите ослабленные болты.

Проведите ревизию детали, изолирующей разъемные части двигателя, проверьте отсутствие на ней зачернения. Следы черноты около прокладки — указывают на попадание в систему охлаждения выхлопных газов из-за прогара клапанов. В таком случае нужно поменять головку блока цилиндров или полностью блок.

Как выгнать воздух из системы охлаждения ВАЗ Калина

Требуется проверить работоспособность пробки бака, предназначенного для приема избытка жидкости, возникающей при тепловом расширении в результате нагревания. При её затрудненной работе на входе воздуха она заменяется. Не лишним будет проверка протечки радиатора отопления салона.

Как правильно ликвидировать имеющийся воздух

Эксплуатация автомобилей накопила много рецептов ремонта многочисленных неисправностей. Имеются апробированные советы по устранению попавшего в систему воздуха:

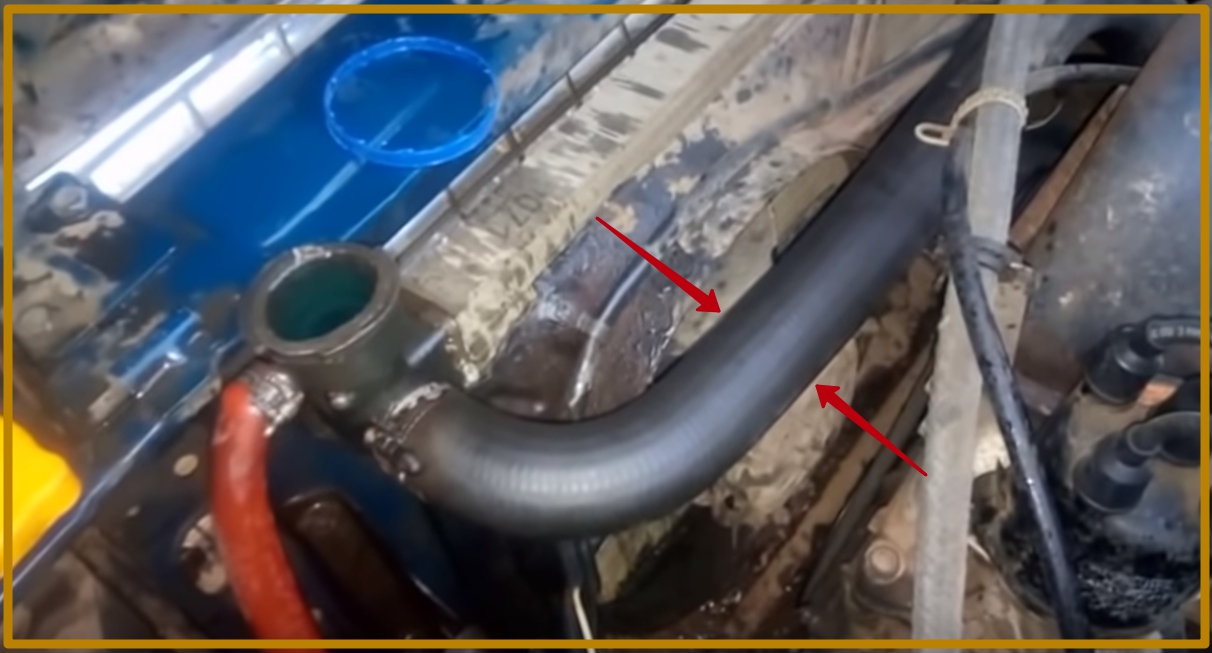

Снимаем крышку с расширительного сосуда. Шланг радиатора сжимаем руками, что приводит к удалению воздушной пробки. После этого крышку устанавливаем на место.
Проверяем рабочее состояние головки блока цилиндров, помпы, соединения шлангов. При необходимости устраняем источники попадания воздуха.
Сняв крышку с радиатора, не выключая двигатель, нужно дождаться полного удаления воздуха из системы охлаждения. Имеющийся обогреватель должен быть включен на самую высокую температуру.
Добавляем в радиатор, расширительный бачок, нужное количество охлаждающего раствора.

Под панелью приборов Вы слышите плеск воды — в системе охлаждения воздух

Если имеются автомобили отечественного производства (ВАЗ 2114, пятидверный, с задней дверью и окном 2114, 2109, 2110, 2107), оснащенные двигателем объемом до 1.6 литра, то для такой операции, пригодной для всей линейки тольяттинских машин, рекомендуется следующее:

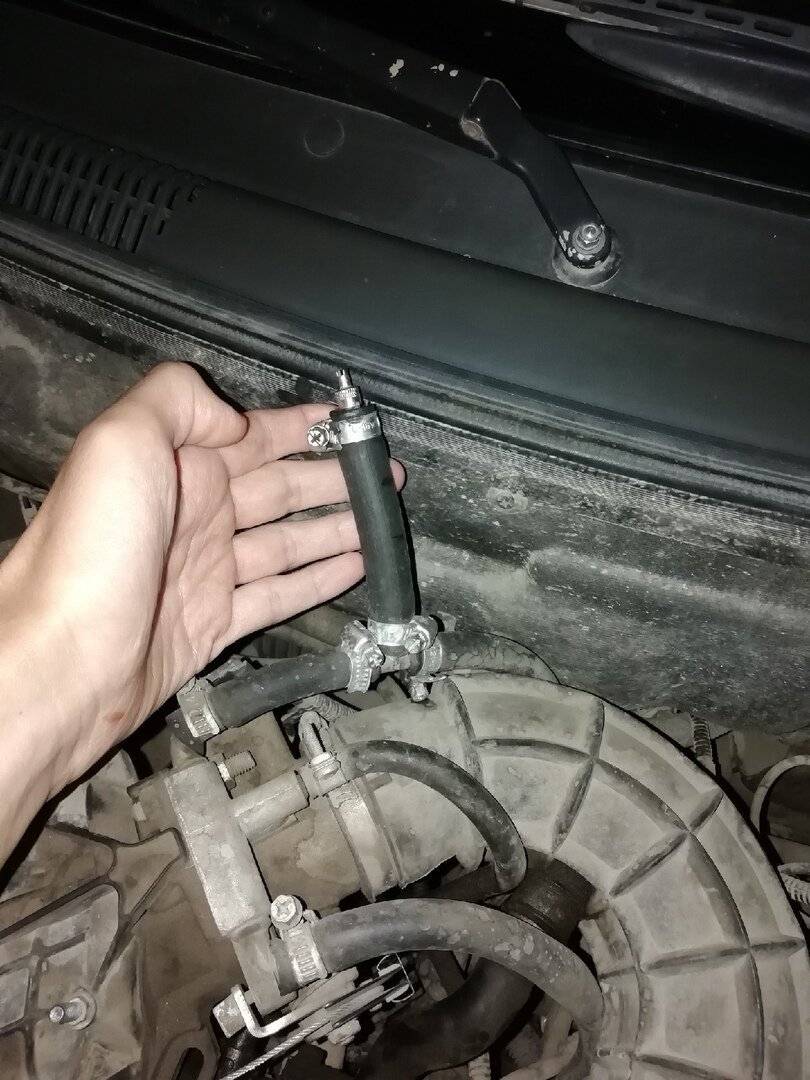

нужно снять пластиковую накладку на двигатель, трубку подогрева соединения педали газа;
открутить хомут шланга подогрева, снять со штуцера шланг;
раскрутить крышку емкости охлаждающей жидкости, закрыть его чистым куском ткани;
продуть ртом расширительный резервуар до появления антифриза из патрубка или дроссельного узла;
поставить шланг на место, затянуть хомутом. В результате воздух удаляется полностью, двигатель работает безукоризненно.

Наиболее активно автолюбителями и профессиональными водителями используются иные способы решения возникшей проблемы:

автомобиль устанавливается на покатой поверхности таким образом, чтобы крышка радиатора находилась выше всех узлов машины;
двигатель прогревается до температуры, превышающей восемьдесят градусов; затем глушится, откручивается хомут патрубка охлаждающей жидкости дроссельного узла;
двигатель вновь прогревается до необходимой рабочей температуры;
производится перегазовка с одновременным добавлением в сосуд охлаждающей жидкости до ликвидации там пузырьков воздуха.
снятый патрубок освобождается от имеющегося воздуха, надевается на штуцер и закрепляется хомутом.

Удаление воздуха из ВАЗ 2115 (инжектор)

Автомобили, оснащенные управляющей системой двигателя способом компьютерной подачи топлива через форсунки, должны использовать специальный антифриз 1940650/9194431 с концентрацией по 50% воды и жидкости, не замерзающей при минусовых температурах.

Освобождаются от воздуха в системе охлаждения по следующей схеме:

Зачернение возле прокладки говорит о том, что в СОД попали выхлопные газы

Как правило, такие известные способы ликвидации воздушных попаданий приводят к быстрому возвращению машины в работоспособное состояние. Лишь в крайнем случае, имея машины иностранного производства, нужно обратиться в пункты технического обслуживания для устранения появившихся неполадок квалифицированными специалистами.

Замена подшипников генератора ваз 2106
Зарядное устройство для автомобильного аккумулятора для ваз
Ремонт капота газель своими руками
Тускло горит лампа зарядки аккумулятора ваз 2110
Приора с электроусилителем руля клинит руль

Признаки воздушной пробки. чем она опасна?

Кроме работы двигателя с перебоями из-за неравномерного охлаждения, существует еще несколько признаков проблем с СОД:

Быстрый перегрев двигателя.
Неработающая печка.
Педаль газа проваливается при медленной езде.

Но даже если вы не заметите ее наличие по вышеописанным признакам, вскоре двигатель сообщит вам о ее присутствии более наглядно, например клином. Дело в том, что при нарушении своей работы СОД перестает выполнять главную задачу – поддержание температуры ДВС и смазочных материалов в нем в рабочем диапазоне.

Нарушение этого процесса значительно усиливает износ двигателя и впоследствии приводит к нарушению механической целостности его деталей.

Как выгнать воздушную пробку в системе охлаждения двигателя

Прежде чем перейти к процессу удаления воздушных пробок из системы охлаждения, начнем с основных причин, по которым они появляются.

Первым делом, стоит упомянуть разгерметизацию в результате нарушения соединений трубок, шлангов и патрубков. Все это приводит к тому, что система подсасывает воздух через неплотности в местах соединения. Также пробки воздуха образуются тогда, когда производится долив антифриза/тосола.
Еще стоит выделить нарушения в работе воздушного клапана. Как известно, при нагреве антифриз в системе расширяется, давление растет, однако при остывании клапан отвечает за выравнивание давления. Если давление оказывается низким, клапан пропускает воздух снаружи. В случае если с этим клапаном возникли проблемы, в системе накапливается лишний воздух.
Иногда уплотнители помпы перестают герметизировать систему, что приводит к подсосу воздуха. Также антифриз может течь, его объем закономерно уменьшается и накапливается избыток воздуха.

Итак, разобравшись с причинами, перейдем к последствиям и признакам того, что система охлаждения завоздушилась. Сразу отметим, последствия могут оказаться достаточно серьезными. Воздушная пробка способна нарушить циркуляцию антифриза, особенно если воздух не позволяет ОЖ пройти в радиатор. В результате мотор перегревается.

Также в салоне начинает плохо работать печка, что снижает комфорт во время использования ТС в зимний период и может нести угрозу здоровью водителя и пассажиров. Чтобы решить задачу, необходимо знать, как убрать воздух из системы охлаждения двигателя. На начальном этапе следует убедиться в том, что уровень антифриза в норме, а также сама система охлаждения герметична, то есть течи отсутствуют.

Для этого нужно осмотреть все детали из резины, шланги, патрубки, штуцеры и т.д., причем на заведенном моторе. Обнаружение течи потребует немедленного устранения. Если же течей нет, но мотор перегревается или же, наоборот, остается холодным долгое время, нужно проверить термостат.

Часто бывает так, что устройство подклинивает в открытом или закрытом положении (охлаждающая жидкость циркулирует только по малому или большому кругу). Реже причиной является то, что в области термостата образовалась воздушная пробка.

Как удалить воздушную пробку: способы

Как уже говорилось выше, наиболее верным и частым признаком воздушной пробки является холодный воздух из печки, при этом двигатель прогрет полностью. Чтобы избавиться от воздуха в системе, существует несколько доступных способов (в зависимости от типа ДВС, особенностей реализации его системы охлаждения и т.п.).

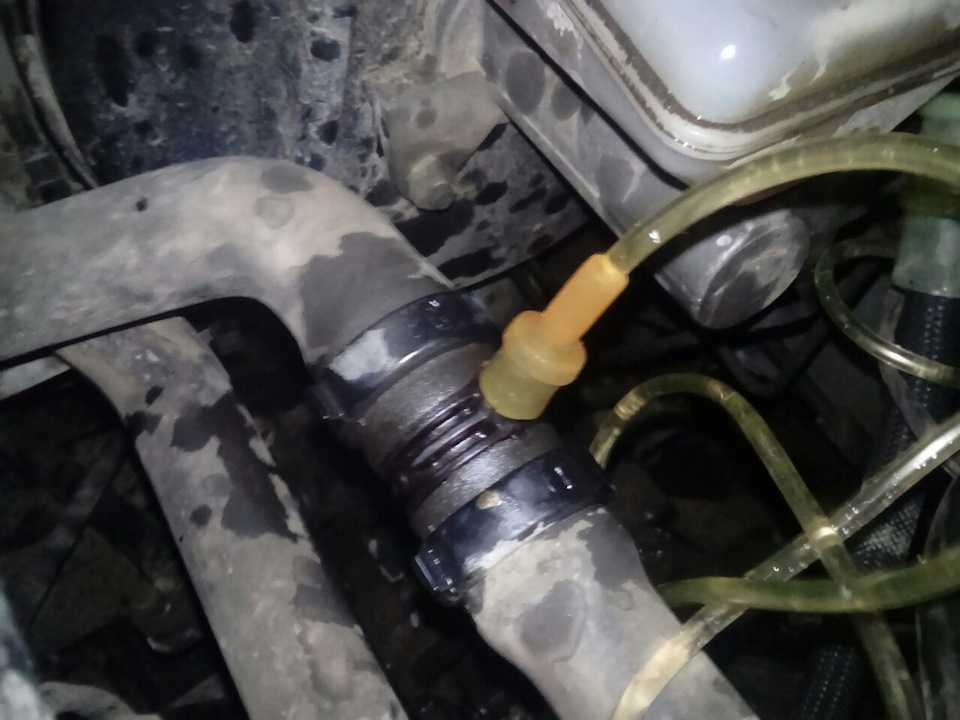

Развоздушить систему охлаждения можно, сняв патрубки, по которым подается ОЖ для подогрева дросселя. Для этого с мотора снимается пластиковая крышка, после чего открывается свободный доступ. Обнаружив патрубки, нужно снять один из них.

Затем выкручивается крышка расширительного бачка, затем на горловину накладывается чистая тряпка, затем можно подуть в бачок. При этом не допускайте попадания ОЖ в глаза, на открытую кожу или вовнутрь! Антифризы и ТОСОЛы являются сильнейшим ядом!

Продувать бачок следует до того момента, пока из снятого патрубка не потечет антифриз. Далее снятую трубку нужно закрепить на положенном месте, при необходимости долить ОЖ и закрутить крышку бачка.

Следующий способ несколько проще предыдущего и похож на него. Для начала следует прогреть двигатель и затем заглушить мотор. При этом крышку расширительного бачка откручивать не нужно.

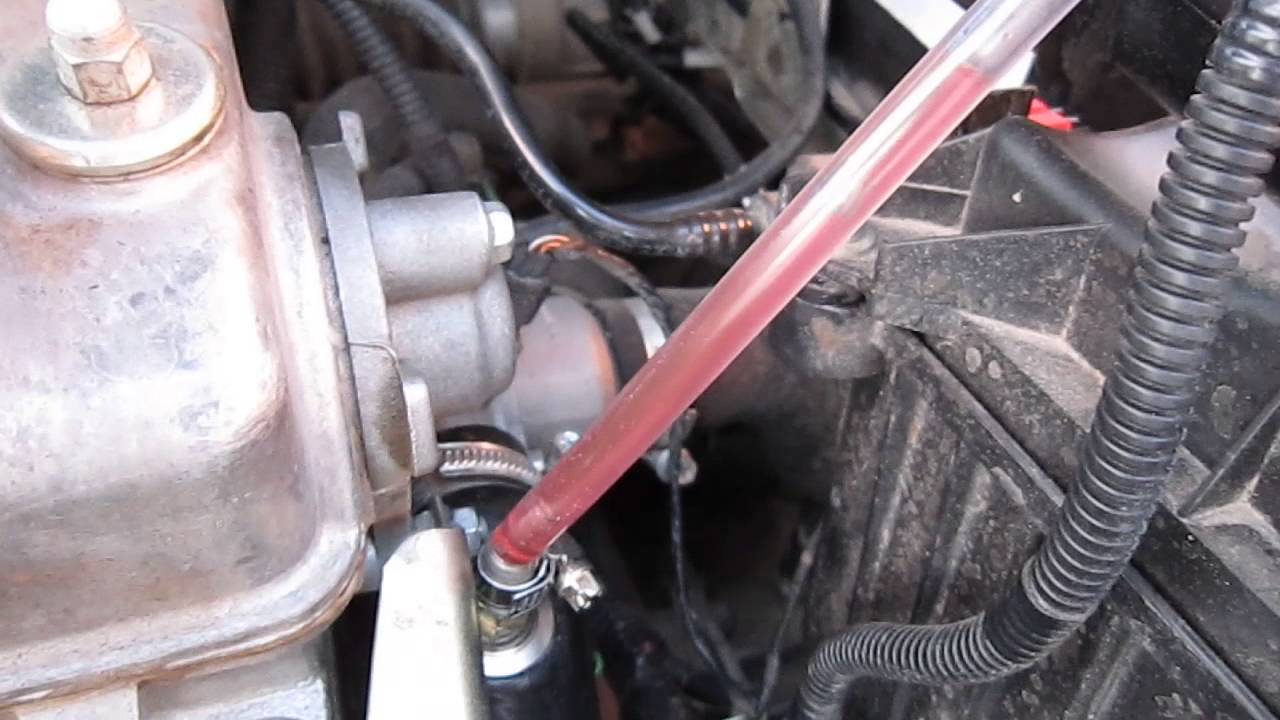

Достаточно просто снять один из патрубков на дросселе и выждать, пока оттуда не потечет охлаждающая жидкость. Далее нужно плотно закрепить патрубок, затянув его хомутом

При этом важно учитывать, что вытекающий из патрубка тосол/антифриз может быть очень горячим, так что нужно соблюдать осторожность, чтобы не получить ожогов и травм

Далее потребуется открутить пробки радиатора/расширительного бачка. Затем двигатель запускают и дают ему прогреться. Во время прогрева нужно сильно погазовать в несколько подходов, при этом контролируется уровень ОЖ в бачке и производится долив. Данную процедуру нужно продолжать до того момента, пока пузыри воздуха не исчезнут. Затем все пробки можно закрутить.

НАЛИЧИЕ ВОЗДУХА В СИСТЕМЕ

ПОЧЕМУ ВОЗНИКАЮТ ВОЗДУШНЫЕ ПРОБКИ

Недостаточно затянуты хомуты резиновых патрубков, из-за этого возможен подсос воздуха, а это приводит к тому, что появляется воздушная пробка в системе охлаждения ВАЗ 2114. Особенно это актуально для холодного времени года, когда из-за частого перепада температур они многократно расширяются и сжимаются;
Зависание клапана, встроенного в крышку расширительного бачка;
Нарушена герметичность водяного насоса;
Наличие повреждений в виде трещин, протечек в основном радиаторе или дополнительном для печки;
Прогорание прокладки между блоком цилиндров и головкой блока.

Прогорание прокладки

КАК ИЗБАВИТЬСЯ?
