✅ замена стартера уаз буханка 409 двигатель

Основные неисправности реле стартера

Как и любая другая деталь, у реле стартера могут возникнуть технические неполадки в работе. Они могут проявляться следующим образом. Самая явная причина неисправности состоит в том, что стартер попросту не срабатывает и таким образом двигатель не запускается. Противоположная проблема состоит в том, что стартер не прекращает свою работу после запуска двигателя.

Это также сигнализирует о проблеме в механизме. Также зачастую у стартера недостаточно оборотов, чтобы раскрутить маховик и таким образом включить его. Еще одним поводом для беспокойства служит отсутствие щелчка при срабатывании ключа зажигания, который сигнализирует о том, что якорь был втянут в корпус, и шестерня зацеплена с маховиком. Если его нет, значит механизм не сработал. Однако бывают случаи, когда щелчок срабатывает, однако устройство стартера так и не заработало. Проблема скорей всего кроется в выгорании контактных пар.Причин для вышеперечисленных проблем может быть множество. В первую очередь, в глаза может бросаться явный износ деталей, которые не дают стартеру правильно работать. В данном случае решением проблемы служит замена деталей. Также могут перегорать контактные пары или обмотки, как было указано выше. Для устранения неполадок, как и в первом случае необходима полная замена деталей. Кроме этого, якорь может продвигаться в корпус с некоторой задержкой и трудностями.

Блок предохранителей в салоне

Модуль располагает большинством элементов. Здесь сосредоточены вставки, ответственные за стабильную работу силовой установки, вспомогательное оборудование, осветительные приборы. Для получения доступа к панели потребуется опуститься к специальной крышке, в левой стороне приборной панели. Далее поворачивается фиксатор и снимается внешняя часть. Для модификаций 2006, 2009 и 2021 годов выпуска применяются отличающиеся монтажные блоки. Производитель модернизирует проводку автомобиля, добавляет обновленные блоки, удаляет модули, потерявшие актуальность. Расположение может значительно отличаться. Для точного определения разновидности потребуется узнать год выпуска машины.

В каких случаях требуется замена

Снятый стартер необходимо проверить на работоспособность. Первичное тестирование втягивающего реле производится подачей напряжения на клеммы, поверхность контактов зачищается мелкозернистой наждачной бумагой. Подвижные элементы должны плавно перемещаться вперед и назад, в противном случае лучше заменить реле. Электромагнитный узел крепится на корпусе стартера 2 винтами и медной шиной, удерживаемой при помощи гайки.

https://youtube.com/watch?v=53SDtiChRU4

Для ревизии внутренней части электромотора необходимо снять заднюю крышку, которая удерживается 2 болтами. После извлечения стопорного кольца и дополнительной шайбы необходимо выкрутить 2 стяжных болта. Из корпуса извлекается щеточный узел, если угольные элементы обгорели или изношены, то необходимо установить новый блок.

Снятый якорь осматривается, а затем тестовым прибором проверяется целостность обмоток. Поврежденный коллектор шлифуется стеклянной наждачной бумагой или протачивается на станке. Если на стальной части вала имеются задиры, ускоряющие износ подшипниковых втулок, то якорь необходимо поменять. Замена производится также при обнаружении обрывов обмоток. Статор также проверяется тестовым прибором, на внутренней металлической части не допускаются следы от вращающегося якоря. Если замена втулок не устраняет контакта, то следует поменять стартер.

Стоимость ремонта реле стартера автомобиля

Проделать всю работу по проверке и замене реле стартера можно в любом автосервисе. Данная процедура будет надежнее, так как выполняться будет квалифицированными специалистами. Стоимость данной услуги стартует от $10 и выше. Стоимость самой детали реле стартера колеблется в пределах от $10 до $25 в зависимости от модели автомобиля и качества механизма. Если же брать иномарку, то цена может быть и выше $50.

Видео замены реле стартера ВАЗ:

Всем здраствуйте, купил в начале 2011 году новый УАЗ Патриот. Пробег 3800 км. Перестал крутить стартер с ключа, грешу на сигналку TOMAHAWK TW-9010. Насос качает. В ручную, если стартер отверткой замкнуть, заводиться. В сервис ездил, они головой покачали и стали тоже грешить на сигналку. Подскажите пожалуйста. И кстати это началось постепенно, сначала редко не заводилась, теперь вообще с ключа не заводиться

Нет, не щелкает. Прошлую неделю было так: 50 на 50. Повернул ключ, попытался завести, эмоций ноль, только включено зажигание и качает бензо-насос. Ну так что делать? Постоянно выбегать и замыкать стартер я не могу)

Проверь реле под крышкой рядом с аккумулятором. Бывает контакты закисают. Пощелкай замком и послушай его. Попробуй проводком замкнуть рабочую группу контактов. Или проверь затянута ли гайка провода управления на втягивающем. У меня с завода не затянута была Тоже не заводился, когда в мороз с дитем в гости поехал.

«. — Ну как же так — НЕУВЯЗОЧКА ПЛУЧАЕТСЯ. (восторженно так. ) — Да мне твоя неувязочка пофиг..(так же спокойно и вальяжно. )»

Если ТО-1 (2300-2700км) не пройдешь, гарантия снимается? А то 10т.р. за работу, без расходников, это жесть. И где находиться «гайка провода управления на втягивающем»

ZORZ писал(а): Если ТО-1 (2300-2700км) не пройдешь, гарантия снимается? А то 10т.р. за работу, без расходников, это жесть. И где находиться «гайка провода управления на втягивающем»

Перебег по километражу (сверх нормы) допускается до 500км. Если в эти параметры укладываешься, то к дилеру с неисправностью, а на ТО, типа, попозже подъеду, когда денег наскребу. Ну и, не поедешь.

Странно это все. После трех дней завода замыкая стартер. Он завелся сам с ключа. Я не чего не делал. Мистика

У меня была возможно похожая беда. Машин произвольно то крутил стартер с ключа, то не крутил. Можно было сесть в машину, завести.. проехать 10 минут. Затем выйти на 5 минут сходить по делам. Вернувшись крутишь ключ — насос качает, а ни щелчков вытяжного, ни кручения стартера нет. Вообще глухо, будто и не крутишь ключ вовсе. Эдакий плавающий глюк, который так и не удалось предъявить сервису. Начал замечать, что ежели открыть капот и с правой стороны от двигателя (по ходу движения) подёргать пучёк проводов появлялся контакт (тоже правда не в 100% случаев).. и при повороте ключа, после описанной процедуры, машин радостно заводился. Потом заметил что одна из клемм болтается — недожатая гаечкой. Завернул гаечку — жизнь наладилась, больше подобных проблем не возникло. А ведь реально несколько месяцев садился в машину и гадал.. заведётся или нет

ZORZ писал(а): Всем здраствуйте, купил в начале 2011 году новый УАЗ Патриот. Пробег 3800 км. Перестал крутить стартер с ключа, грешу на сигналку TOMAHAWK TW-9010. Насос качает. В ручную, если стартер отверткой замкнуть, заводиться. В сервис ездил, они головой покачали и стали тоже грешить на сигналку. Подскажите пожалуйста. И кстати это началось постепенно, сначала редко не заводилась, теперь вообще с ключа не заводиться

вчера весь день обороты двигателя произвольно поднимались с стандартных 700 об, до 1200 об. остановился заглушил. после этого машина не заводится, насос качает, от стартера нет даже щелчка, диз двигатель, подскажите что может быть? и если вариант по гарантии починить, а да грешу на проводку так как уже две предыдущие поломки были связаны с проводкой.

тоже образовалась проблема со стартером.

Стартер крутит, а вот маховик буквально сразу крутиться перестаёт. Иногда всё нормально, а иногда со 2-3 раза заводишь машину. Стартер снимал. Замыкали все контакты-всё работает. Промыл от грязи ВД, контакты зачистил-после этого около 1 мес проблем не было, всё крутилось очень бодро, схватывалось с первого раза. Сегодня снова таже байда-с 3-4 раза схватывает. Само реле разобрать не выйдет -не разборное оно

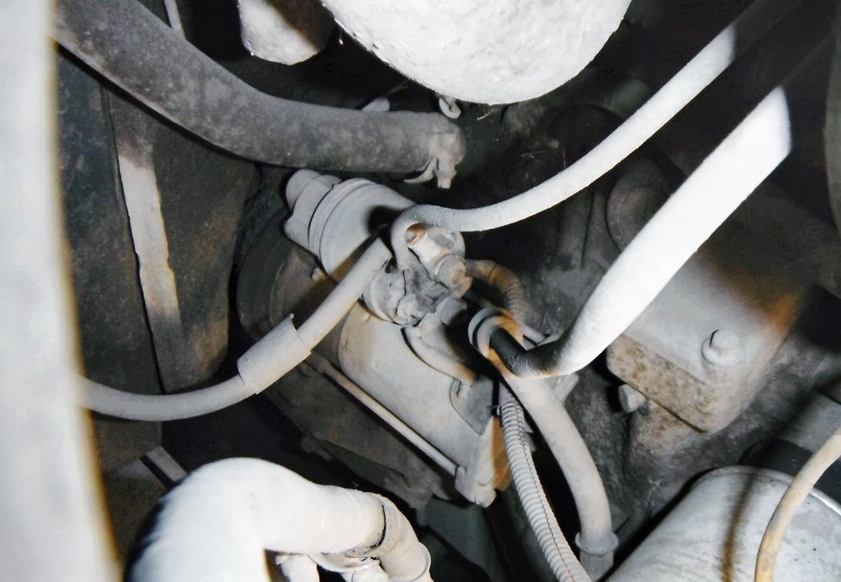

Снимаем с вывода наконечники двух проводов.

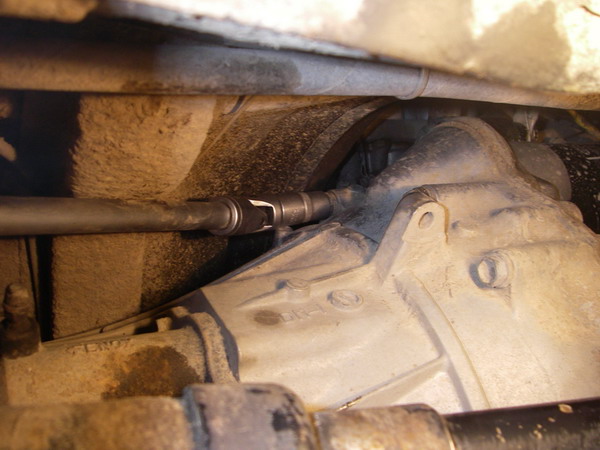

Снимаем боковой брызговик двигателя

…поворачиваем его так, чтобы пластина октан-корректора не мешала вынуть стартер.

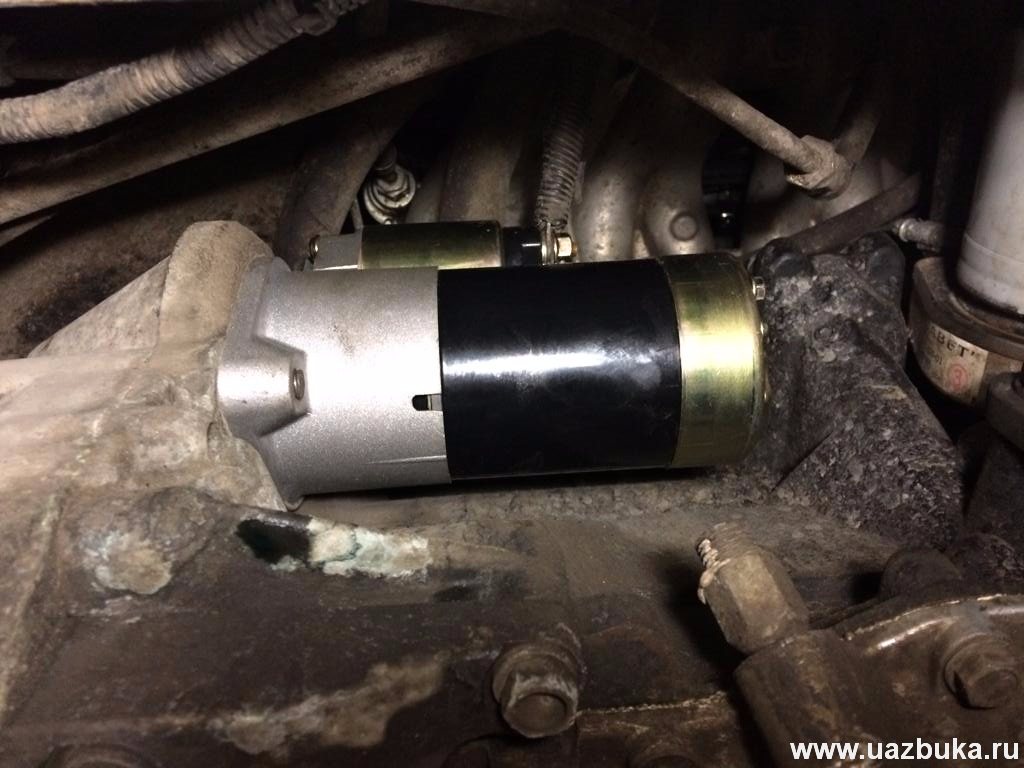

Устанавливаем стартер в обратной последовательности.

Процесс ремонта реле включения стартера

Реле включения стартера – это электромеханическое устройство, которое отвечает за подачу электрического тока на стартер двигателя. При возникновении проблем с реле, необходимо провести его ремонт.

Шаг 1: Проверка подключения

Перед началом ремонта реле необходимо проверить его подключение и убедиться, что все провода и контакты на месте и не повреждены. При обнаружении поврежденных проводов, их необходимо заменить.

Шаг 2: Отключение аккумулятора

Перед началом ремонта необходимо отключить отрицательный клеммный зажим аккумулятора. Это позволит избежать возможности возникновения короткого замыкания и повреждения электронных компонентов.

Шаг 3: Демонтаж реле

Для доступа к реле необходимо снять защитную крышку двигателя. Реле включения стартера обычно находится на нижней части двигателя. С помощью отвертки или инструмента подходящего размера необходимо открепить крепежные винты и аккуратно снять реле.

Шаг 4: Проверка состояния реле

После снятия реле необходимо проверить его на наличие видимых повреждений, таких как горелые контакты или треснутые детали. Если обнаружены повреждения, необходимо заменить дефектные компоненты.

Шаг 5: Очистка и смазка

Для предотвращения повторного возникновения проблем с реле, рекомендуется очистить контакты от грязи и окиси. Для этого можно использовать специальные средства для чистки контактов или обычный изопропиловый спирт. После очистки контактов необходимо смазать их небольшим количеством диэлектрической смазки.

Шаг 6: Установка реле

После проведения всех необходимых действий реле необходимо установить на свое место, убедившись, что оно надежно закреплено и все провода правильно подключены.

Шаг 7: Подключение аккумулятора

После установки реле и убедившись в правильности его подключения, необходимо подсоединить отрицательный клеммный зажим аккумулятора.

Шаг 8: Тестирование работы стартера

После завершения ремонта необходимо проверить работу стартера. Для этого можно попросить кого-то помочь включить зажигание автомобиля, а самому проверить, что стартер включается и работает должным образом.

При возникновении сложностей или неуверенности в проведении ремонта реле включения стартера, рекомендуется обратиться к специалистам сервисного центра или автомастеру для профессиональной помощи.

Электрооборудование Ваз 21213, 21214 Нива

21. Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

№ предохранителя Защищаемые цепи (ток)

1 (16 А) Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла

2 (8 А) Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр

3 (8 А) Левая фара (дальний свет).Контрольная лампа дальнего света фар

4 (8 А) Правая фара (дальний свет)

5 (8 А) Левая фара (ближний свет)

6 (8 А) Правая фара (ближний свет)

7 (8 А) Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света

8 (8 А) Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей

9 (16 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А) Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)

13 (8 А) Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар

15 (16 А) Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Обслуживание стартера УАЗ-469

Периодическая проверка состояния прижимов на контактах с целью недопущения их ослабления, попадания пыли, грязи, возникновения коррозии, окисления.
Осмотреть коллектор, снять кожух защиты. Устранить выявленные дефекты, почистить контакты, смазать смазкой Литол.
Открыть крышку 13, проверить все элементы. Зачисть контакты, продуть сжатым воздухом.
Подтянуть болты крепления стартера УАЗ 469.
Эксплуатируя транспортное средство в лесу, карьере, сельской местности, необходимо периодически демонтировать стартер УАЗ 469, почистить металлической щеткой от пыли, грязи, налета.

10000 км

Проверить стартер УАЗ 469, произвести ТО-1 со следующими регламентными операциями:

Проверить провода.
При необходимости подтянуть ослабевшие соединения.
Необходимо помнить, что нарушение плотности прилегания провода от аккумуляторной батареи к стартеру приводит к увеличению переходного сопротивления в его цепи.
Как следствие, это снижает мощность, ухудшает запуск.

30000 км

Проверить стартер УАЗ 469, выполнить ТО-2 с проведением операций:

Демонтировать ленту защиты.
Сжатым воздухом продуть коллектор.
Проверить щетки и коллектор.
Устранить дефекты.

Один раз каждый год, но не реже 25 000-30 000 км пробега авто, необходимо снимать стартер УАЗ 469. Его следует разобрать, тщательно протереть и продуть детали сжатым воздухом. При выявлении дефектных деталей, узлов, механизмов заменить их новыми или отремонтировать. Собрать, отрегулировать, произвести контрольную проверку.

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

Схема

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Расшифровка предохранителей

p, blockquote 26,0,0,0,0 —>

F1	Звуковой сигнал
F2	Не устанавливается
F3	Электро вентилятор 2
F4	АБС (ESP)
F5	Приборы
F6	Бензонасос
F7	Стартер
F8	Электро вентилятор
F9	Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10	АБС (ESP)
F11	Подогреватель пред пусковой
F12	Подогреватель пред пусковой
F13	Подогреватель пред пусковой
F14	Не устанавливается
F15	Не устанавливается
F16	Не устанавливается
F17	60/90А Монтажный блок, Обогреватель ветрового стекла
F18	АБС (ESP)
F19	Монтажный блок

Реле

p, blockquote 27,0,0,0,0 —>

R1	Реле стартера, реле электро вентилятора 1
R2	Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3	Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4	Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5	Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6	Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7	Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8	Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9	Реле компрессора (блок старого образца), реле управления двигателем
R10	Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

p, blockquote 28,0,0,1,0 —>

p, blockquote 29,0,0,0,0 —>

Блок реле и предохранителей кондиционера

Он расположен справа под капотом автомобиля.

p, blockquote 30,0,0,0,0 —>

Схема

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

p, blockquote 33,0,0,0,0 —>

Общее описание

p, blockquote 34,0,0,0,0 —>

F1	7,5А Муфта компрессора кондиционера
F2	30А Вентилятор 1
F3	30А Вентилятор 2
F4	60А Силовой предохранитель свечей накаливания
Реле
К1	Реле включения вентилятора отопителя салона
К2	Реле 1 заслонки рециркуляции
К3	Реле 2 заслонки рециркуляции
К4	Реле муфты компрессора
К5	Реле вентилятора 1
К6	Реле вентилятора 2
К7	Реле свечей накаливания

Возможные усовершенствования механизма

Работа генератора на автомобилях УАЗ вызывает множество вопросов и проблем. В первую очередь это касается старых конструкций и подключений. Кардинальный способ – полная замена генератора с установкой на подходящий шкив, снятый со старого устройства, или подборка нового. Ввиду того, что в наше время УАЗы используют как внедорожные машины для охоты, рыбалки или экстремальных видов спорта, на них устанавливается большое количество дополнительного электрооборудования.

Штатный генератор УАЗа не справляется с возросшей нагрузкой и требует замены отдельных частей или всего устройства в случае, например, короткого замыкания статора. Но можно доработать и старый механизм установкой дополнительных диодов в выпрямительный блок. Автомобилисты модифицируют регулятор напряжения. А если он нового образца, то устанавливают трехуровневый элемент с выносным управляющим блоком. Наилучшие результаты, конечно, дает замена на иностранный генератор (к примеру, от «Тойоты», на 120А). Доработка сводится только к замене шкива коленчатого вала.

ХЕЛП глохнет, не включается бензонасос — бортжурнал УАЗ Patriot 2006 года на DRIVE2

История такова. Возможно просто стечение обстоятельств

Еду в дождь (сильный), проезжаю 5 км, бах, тяги ноль, заглох… 5 минут танцы с бубном, Свечи? катушки? ДКВ? Ни с того ни с сего… завёлся родимый… Едем дальше… 10 км, история повторяется… Обращаю внимание, что бензонасос не шумит при повороте ключа… Опять танцы, скидываю клемму… 2 мин, поворот ключа, чих, чих… газку, завёлся… Поехали… 15км, повтор истории.Узнал где находится реле и предохранитель бензонасоса ))))) Завёлся2 км, стоим… ? Бензин? Да ну нах… Такси, Ашан, канистра для топлива 10л, такси, АЗС, и обратно

Заливаю… всклянь… я так и знал (датчик барахлит).

Завожусь, 2 км и встал окончательно… На оживлённой трассе, с городе…)))

Снимаю кресел, откидываю клемму насоса… 10.55Вольта… ну ХЗ, вроде норм. Насос ёк? сетка?

Вынимаю его родимого. Сетка так сяк, насос? Прыгал, прыгал, гадал, гадал… ну наверно насос… а что ещё?!

Такси, магазин, новый насос, обратно.

Ставлю новый насос, та же песня… В итоге оказалось, что и старый насос рабочий (подключил напрямую к АКБ)

В ЧЁМ ПРИКОЛ?

Сделал времянку на соплях к прикуривателю, напрямую… только сейчас приехал домой (60км)

ХЕЛП, что копать?

Описание предохранителей на УАЗ Патриот

Предохранители во всех модификациях модельного ряда УАЗ, включая пикапы, являются стандартными и производятся различными компаниями, как отечественными, так и зарубежными. Содержат плавкую вставку и представляют собой одноразовые размыкатели. После срабатывания подлежат замене. Основными критериями выбора служат номинальные ток и напряжение. В старых моделях УАЗов использовались изделия цилиндрического типа.

Практика показала неудобство эксплуатации таких деталей, и поэтому их заменили флажковыми элементами, иногда называемыми ножевыми. Если в машине до сих пор установлены цилиндрические предохранители, то их можно поменять целиком, т.е. блоком, на современные детали. Размыкатели собраны в модули, где кроме них установлены реле. Один из модулей располагается в салоне, два других – в отсеке двигателя.

Салонный блок имеет несколько модификаций, зависящих от года выпуска:

в УАЗах до 2007 г. был задействован предохранительный блок от седана ВАЗ 2110;
затем специалистами завода был разработан собственный модуль, который устанавливался в машинах с 2007 по 2011 г.г.;
на смену ему пришел полностью переработанный блок с другим расположением деталей.

Моторный модуль проще, но не менее важен. Различают монтажные блоки старого и нового образцов. Электрические элементы внутри них размещены по-разному. Третий модуль, в зависимости от типа двигателя, регулирует работу кондиционера или дизельных калильных свечей.

Это может быть вам интересно: диагностический разъем уаз патриот

Расположение предохранителей

Во всех моделях УАЗа салонные предохранители располагаются спереди, слева от руля, в нижней части приборной панели под крышкой. Второй модуль размещен под капотом за аккумуляторной батареей. Третий подкапотный модуль стоит на правом крыле и закрыт крышкой.

Популярный контент: аккумулятор на уаз патриот

Схемы по расположению

Если разделить плоскость блока от ВАЗ 2110 на 4 ряда, то в первом верхнем ряду установлено 2 реле К4 и К6 и 3 предохранителя F1-F3 между ними. Второй ряд занимают элементы К1, К2, К3, К5 и К7, третий и четвертый ряды заполнены размыкателями F4-F23 по 10 шт. в каждом, всего 23 элемента.

Модуль собственной разработки описывается шестью рядами:

первые две линейки заняты предохранителями с F1 по F24, по 12 шт. в ряду;
следующие две содержат по 3 реле К1-К6;
затем идет ряд, где находятся К7-К10 и F26-F30;
завершающий 6 ряд редуцирован: в нем стоят только детали F25 и К11.

Блок, спроектированный для установки в машину после 2011 г., структурирован следующим образом:

все предохранители собраны в верхних двух линейках, по 11 шт. в каждой;
затем идут 2 ряда релейных элементов, с К1 по К7, где К5 располагается в междурядном пространстве;
завершает схему ряд с деталями К8 и К9.

Вас может заинтересовать: схема проводки уаз буханка

Средняя стоимость

Электропредохранители продаются как поштучно, так и в наборах. Стоимость отдельного элемента находится в пределах от 14 до 20 руб. Наборы в блистере содержат 10-12 шт. и стоят от 150 до 200 руб. Некоторые блистеры в качестве бонуса имеют пластмассовые щипцы для извлечения деталей.
