Как менять шкворня в УАЗ 469?

Чет квітня 23, 2009 14:43

Суб травня 09, 2009 21:33

Суб травня 09, 2009 23:17

Суб травня 09, 2009 23:26

Шкворни менять не так уж и тяжело, если вдвоем и есть хоть какоето понятие то вообще гуд.

Развертка нужна чтоб прогнать бронзовую втулочку которая вбиваеться в поворотний кулак, а похожа она на арматурину у которой поцентру находяться штук 5 лезвий и по краям лезвий гайки которими регулируеться диаметр для розварачивания, а на концах этой штуковины виризан квадрат под ключ на 17 или 19. Вставляеш розвертку и потихоньку снимаем доли милиметров бронзы, главное не закусить много, а потихоньку. В моем городе розвертка подходящая под наш размер в приделах 50 грн. новая.

Можно еще вместо розвертки прогнать шариком от подшипника, только диаметр нужно подбирать!

Суб травня 09, 2009 23:27

Сер травня 13, 2009 10:54

Сер травня 13, 2009 16:45

Чет травня 14, 2009 0:12

Чет травня 14, 2009 0:21

П’ят травня 29, 2009 11:01

П’ят травня 29, 2009 19:09

Будет тяжело крутиться пока бронзовые втулки не притруться.

Лучше пускай туго чем как сопля болтаеться)))

Нед травня 31, 2009 22:44

Нед червня 21, 2009 11:40

А куда и к кому в Киеве можно обратиться по замене шкворней, ну и вообще по ходовке,движку?

Устройство шкворней УАЗ «Буханки»

Конструкция Т-образных шкворней представляет собой сочетание двух цилиндров различного диаметра, выточенное из единой заготовки. На торце верхнего цилиндра большего диаметра выточены два канала для установки стопорного штифта и пресс-масленки. На торце нижней части меньшего диаметра выточен кольцевой канал для распределения смазки. Также в шкворне предусмотрен сквозной канал для смазки всей детали целиком.

Широкой частью шкворень запрессован в корпус поворотного кулака и зафиксирован стальной накладкой, его проворачивание во время движение предотвращается штифтом. Узкой часть шкворень устанавливается в бронзовую (пластиковую) втулку, запрессованную в шаровую опору. Размер втулки предусматривает возможность беспрепятственного проворота шкворня. Между корпусом шаровой опоры и широкой частью шкворня размещаются металлические прокладки, осуществляющие центровку всего узла.

Принцип работы Т-образного шкворня следующий: при выполнении маневра поворотный кулак отклоняется от среднего положения, оба шкворня проворачиваются в бронзовых втулках, запрессованных в корпусах шаровых опор. Во время поворота смазка из канала шкворня попадает в кольцевидную выточку нижней части детали и распределяется в пространстве между втулкой и шкворнем, что снижает трение деталей и сокращает их износ.

Конструкция в виде шкворня с подшипником является достаточно сложной. Такой шкворень состоит из трех деталей: нижней половины, на которую запрессовывается конический подшипник, а также обоймы подшипника, которая запрессовывается в корпус поворотного кулака. В обойме подшипника предусмотрены каналы: центральный для установки пресс-масленки и боковой для установки штифта.

Конструкция шкворня с коническими подшипниками обеспечивает повышенную устойчивость к осевым нагрузкам. Работает шкворень с подшипниками просто: при повороте колеса обе половины детали проворачиваются на подшипнике, что позволяет значительно снизить силы трения, а следовательно, и снизить износ узла.

Замена шкворней в портальных мостах УАЗ 3303

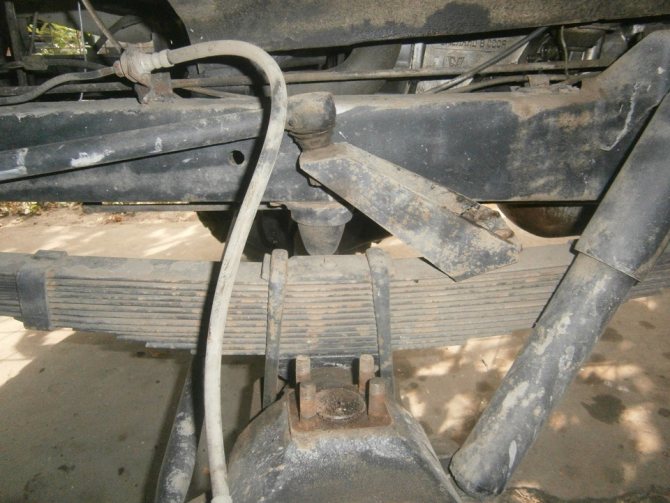

В последние два месяца заметил, что при проезде по диагонали через колею стало ощутимо выбивать-рвать руль из рук. Поддомкратив колесо проверил люфт — левое колесо болтается, а у правой стороны люфта нет. Подтяжка ступичных гаек ничего не изменила, вывод напрашивался один: шкворня!

Купил подшипниковые шкворни. Снял колесо, открутил самодельную поворотную сошку

не снимая наконечник

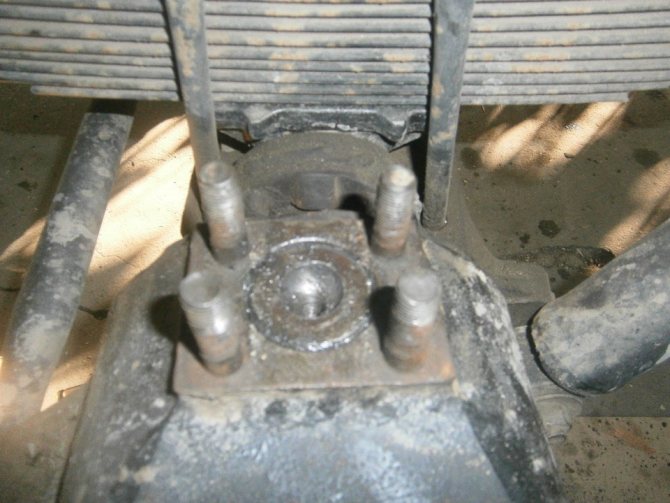

Вынул верхнюю часть шкворня, да, неслабую дорожку шарик накатал

Заглянул внутрь, вот он родимый «легкодоставаемый» грибочек

Даже мысля проскользнула: а не начать-ли сразу снимать ступицу чтобы выбивать изнутри?! На прошлых колхозах в первый раз этим и закончилось:) А уже вечерело! А ну была-небыла, из подручных средств, двух пластин и каленой шпильки (до этого пробовал простыми болтами, и два болта вынул без резьбы), изготовил съемник

и поехала . . ., после ощутимого щелчка понял, что шкворень стронулся с места. Дотянув до края

Подложил проставки в виде удлиненных гаек и вынул шкворняку!

Взамен установил вот такой

Он оказался повыше старого, (необходимо заранее приобрести дополнительных регулировочных прокладок), и в результате было две а вставил шесть толстых и одну тонкую:)

С нижним проблем было поменьше, выпрессовался без проблем, так как был лучше смазан))

шайб 7 штук как и на верхнем

После сборки люфта нет, руль не рвет, красота да и только!

Теоретические основы

Технический опыт показывает, что площадь соприкосновения сопрягаемых деталей вращения сильно влияет на надежность работы механизма шкворня.

В шарнирном механизме важно идеальное совмещение чашки и шара. Вследствие того, что эти детали производятся на различных станках разными рабочими, то не стоит надеяться на хороший результат сопряжения

Поэтому в процессе эксплуатации полусферический контакт превращается в точечный

Это приводит к разбалансировке механизма, появлению разрушительных колебательных усилий и поломке

Поэтому в процессе эксплуатации полусферический контакт превращается в точечный. Это приводит к разбалансировке механизма, появлению разрушительных колебательных усилий и поломке.

В подшипниковом узле площадью сопряжения служит вся поверхность обоймы. Правильно запрессованная опора качения способна длительное время выдерживать положенные дорожные нагрузки. Недостатком является невысокая сопротивляемость ударным напряжениям, которые возникают при езде по пересеченной местности.

Для устранения нежелательных колебаний после замены шаровых шкворней на подшипниковые УАЗ оснащается рулевым демпфером.

Установка шкворней с подшипниками

Надежная работа рассматриваемого узла зависит от правильного монтажа всех деталей. Замена заводских вкладышей УАЗ Патриот производится в случае их износа и появления люфта в поворотном механизме. Возникновение зазоров свидетельствует о разрушении пластиковых элементов и скорой поломке всего шкворневого механизма.

Для монтажа новых элементов нужно снять ступицу переднего колеса с поворотным кулаком. На картере данного элемента располагаются чашки шкворня, которые требует замены. Они подрезаются болгаркой и выбиваются изнутри чулка, место среза зачищается. На эту поверхность привариваются втулки из комплекта подшипниковых опор

Важно, чтобы новые детали были смонтированы без перекосов

В поставленные чашки запрессовываются обоймы подшипников. Размеры сопрягаемых деталей исполнены таким образом, чтобы установка прошла с натягом. Лучше заранее проверить соответствие параметров перед производством работ. В обойму вставляется подшипник и картер поворотного кулака ставится на место. Не забываем поменять смазку в механизме.

Приваренная чашка подшипников УАЗ

Закрепление тела опоры на шкворневом пальце производится при затягивании разрывных гаек. Попеременное закручивание производится до отсутствия зазоров. Далее на палец одеваются установочные шайбы и выполняется регулировка.

Монтаж рулевого демпфера

Установка предохранительного механизма производится после замены шкворней. Демпфер представляет собой амортизатор, который гасит вибрации передней подвески. В результате лучше управляемость машины и уменьшается износ резины.

Целесообразность этого узла спорна, но бывалые автовладельцы УАЗа настойчиво рекомендуют произвести монтаж демпфера. Он ставится на специальные кронштейны, оснащенные сайлент-блоками. Для нормальной работы важна точность совпадения посадочных отверстий. При частых выездах Патриота на природу стоит установить устройство на верхнюю рулевую тягу, чтобы избежать преждевременной поломки.

Монтаж рулевого демпфера производится при помощи сварки или на хомуты. Ничего сложного в этой процедуре нет, нужно лишь соблюсти параллельность осей.

Особенности монтажа подшипникового соединения

Мировое машиностроение давно решило, какие использовать опоры, но установка подшипников на УАЗ Патриот подразумевает изменение конструкции. Замена заводского узла связана с потерей гарантии производителя и риском не получить требуемый эффект. При производстве самостоятельных работ необходимо выполнить ряд условий:

• установочный комплект должен содержать сопроводительную техническую документацию, включающую сертификат изготовителя и инструкцию по применению;
• следует проверить качество подшипников шкворней – по отзывам в Интернете возможна поставка дешевых китайских деталей, которые рассыпаются до монтажа;
• замена шкворней должна выполнятся с опытным напарником и при помощи специального инструмента, чтобы не сломать элементы подвески;
• предварительно просмотрите рекомендательные видеоролики, чтобы четко узнать план работ и советы специалистов.

Какие лучше поставить механизмы шкворней покажет только ваш личный опыт и условия эксплуатации вашего железного коня.

Последовательность действий

1. Автомобиль устанавливается над смотровой ямой, под задние колёса подкладываются противооткатные башмаки.
2. Колесо с неисправным шкворнем поддомкрачивается и снимается с помощью комплекта торцовых ключей.
3. После снятия колеса можно будет добраться до гаек сошки рулевой тяги, их 4. Гайки откручиваются с помощью рожкового ключа на 24. Колесо снято, также откручены все 4 гайки на сошке рулевой тяги
4. Также следует открутить смазочный болт шкворневого узла (он находится посредине, между четырьмя болтами рулевой тяги).
5. Как только все гайки откручены, снимается сошка рулевой тяги. Именно под ней находится шкворневый узел. Сошка тяги снята, видна верхняя крышка шкворневого узла
6. Для того чтобы выпрессовать верхнюю крышку шкворня, следует воспользоваться съёмником. Болт съёмника вкручивается в освободившееся от болта смазочное отверстие, после чего гайка съёмника перемещается вниз по резьбе, вытягивая верхнюю крышку шкворня вверх из корпуса рулевого кулака. Верхняя крышка шкворня выпрессовывается с помощью самодельного съёмника

   Выпрессовка верхней крышки шкворневого узла закончена, виден шарик

7. Выпрессовка нижней крышки шкворня также производится с помощью съёмника, но для того чтобы сделать это, придётся спуститься в смотровую яму. Нижняя крышка шкворневого узла также выпрессовывается съёмником
8. После выпрессовки обеих крышек и извлечения шара корпус поворотного кулака тщательно очищается от пыли и грязи, а затем в него помещается нижняя крышка нового шкворневого узла и шар, поверхность которого предварительно смазывается литолом или солидолом. Нижнюю крышку перед установкой шара нужно тщательно смазать литолом
9. Теперь необходимо установить верхнюю крышку шкворня. Так как новая крышка не сядет в корпус полностью, придётся слегка постучать по ней молотком или другим подручным инструментом. Для установки верхней крышки шкворневого узла можно слегка постучать по ней
10. Наживив крышку, её следует полностью посадить на место. Это лучше сделать с помощью болтов сошки рулевой тяги: сошка устанавливается на место и её болты затягиваются, плотно вдавливая верхнюю крышку шкворня в корпус поворотного кулака. Сошка рулевой тяги устанавливается на место и прикручивается
11. Шкворневый узел смазывается через верхнее отверстие (делается это с помощью смазочного шприца). Затем в это отверстие вворачивается болт, служащий пробкой.
12. После того как сошка рулевой тяги прикручена, остаётся лишь поставить на место колесо и снять машину с домкрата.

Как заменить своими руками (видео)

Подтяжка шкворней Уаз Патриот

Ходовая часть ульяновского внедорожника УАЗ Патриот периодически нуждается в обслуживании. Чтобы все компоненты в подвеске функционировали исправно требуется своевременный периодический осмотр на предмет присутствия износа, после чего пришедшую в негодность деталь необходимо заменить. Иногда требуется только подтяжка шкворней. В данной статье мы рассмотрим вопрос, как подтянуть шкворня.

К протяжке и регулировке шкворневых элементов следует склоняться в следующих трех случаях:

• когда у вкладышей шарнирного соединения наблюдается износ, что подтверждается появлением люфта;
• во время ремонтных операций, связанных с разборкой и обслуживанием поворотной цапфы;
• если шкворневое соединение требует своей замены.

В первом варианте поворотный механизм полностью не разбирается. Здесь можно обойтись только дополнительной подтяжкой гаек механизма регулировки.

В иных ситуациях передний мост подлежит разборке, предполагающей полное извлечение полуосей с сопутствующими деталями привода.

1. Инструменты
2. Регулировка шкворней
3. Действуем
4. Подведем итоги

Инструменты

Перед ремонтной процедурой автомобиль УАЗ Патриот следует подвергнуть тщательной мойке.

К работе привлекаем такой набор инструментальных средств и приспособлений:

• два домкрата;
• ключ, позволяющий выполнить затяжку ранее указанных гаек;
• молоток;
• набор накладок.

Специальную оснастку можно обнаружить в комплектах, которые продаются для выполнения ремонтных работ по замене вкладышей и шкворней. Если она отсутствует, то потребуется приобрести отдельно.

Ключ выглядит как шлицевая накладка, выступы которой совмещаются со специальными пазами на зажимной гайке. Чтобы обеспечить максимально точную затяжку потребуется привлечь динамометрический ключ.

Регулировка шкворней

Когда появляются незначительные зазоры, то регулировочный процесс можно выполнить, не прибегая к разборке поворотного кулака.

Регулировка шкворней может быть осуществлена самостоятельно.

1. Располагаем внедорожник на ровном участке, вывешиваем передок с помощью домкратов и демонтируем колеса.
2. Извлекаем протекционные накладки и прокладки, присутствующие у зажимных втулок шкворней.
3. Несколько ударов молотком по шкворневому пальцу помогают его осадить, тем самым уменьшить предварительный натяг.
4. Специальным ключом производим подтяжку зажимной втулки до момента устранения ранее присутствовавших люфтов. Протяжку выполняем на 10-12º, с моментом примерно 30 Нм, но не более.
5. Регулировочную процедуру осуществляем поочередно: сначала на верхней опоре, а затем и на нижней.
6. Проверяем величину усилия при движении кулака. Напомним, что оно должно быть свободным.
7. Смазываем зажимные втулки, после чего устанавливаем прокладку и протекционную крышку.

Если люфт в подвеске значительный, то обычная регулировка шкворней не будет эффективной. Здесь потребуется заменить вкладыши, присутствующие у шарового соединения. Такое действие предполагает полную разборку кулака. Также при сборке необходимо будет отрегулировать шкворневой механизм.

Действуем

1. Снимаем суппорт с тормозным диском UAZ Patriot. Подвешиваем его к какому-нибудь элементу подвески, дабы избежать воздействия нагрузки на шланг тормозного контура.
2. Освобождаем крепеж цапфы и демонтируем узел в сборе со ступицей, муфтой и протекционным кожухом тормозного механизма.
3. Извлекаем полуось. Для этой цели с помощью вращательно-поступательных усилий тянем на себя саму ось. Она должна выйти из зацепления с передним мостом.
4. Откручиваем наконечники рулевых тяг от цапфы. Выворачиваем болты и демонтируем поворотный кулак.
5. Узел фиксируем в тисках и производим разборку с целью замены изношенных компонентов (вкладышей).
6. По обратному алгоритму действий собираем кулак.
7. При монтаже не забываем о смазке узлов.
8. По завершении процедуры замены в автомобиле UAZ Patriot потребуется прибегнуть к регулировке схождения колес передка. Это позволит предотвратить последующее неравномерное истирание покрышек.

После всего комплекса работ у УАЗ Патриот появляется улучшенная управляемость. Теперь вы знаете, как подтянуть шкворня.

Подведем итоги

Рассмотренная нами ремонтная процедура и подтяжка шкворней доступна для самостоятельного выполнения без обращения в сервис. Здесь рекомендуется привлечь напарника, поскольку узлы в подвеске УАЗ Патриот тяжелые и для корректного сборочно-регулировочного процесса необходима еще одна пара рук.

Замена шкворня на Патриоте своими руками – пошаговая инструкция

Для того, чтобы заменить шкворня на автомобиле УАЗ Патриот необходимо выполнить следующие действия:

Установите машину на ровную площадку и включите ручной тормоз. Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом. Установите под машину страховочную подпорку и снимите колесо. Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки. Открутите два болта и снимите скобу суппорта. Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат

Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы. Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника

Отсоедините провод ABS. Открутите болты, удерживающие заглушку на торце ступицы и снимите ее. Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака. Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес. Затем снимите шаровую опору, положите ее на стол и очистите от грязи. Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник. Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку. Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места. Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней

Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.

На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.

1. Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.
2. С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
3. Вытаскивают палец.
4. Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
5. Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
6. Тщательно очищают от старой смазки места вкладыша и пальца.
7. Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
8. Остальные шарниры ставят так:Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
9. Заполняют вкладыш смазкой.
10. Вставляют шаровую опору в поворотный кулак.
11. Вставляют верхний и нижний пальцы.
12. Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м

Шкворневой механизм – это специальная конструкция, с помощью которой соединяется поворотный кулак, а также ступица колес. Этот узел – один из самых основных элементов, которые отвечают за процесс управления отечественным внедорожником (ведь именно благодаря агрегату осуществляется поворот колеса в определенном диапазоне)

Таким образом, важно постоянно следить за исправностью элемента, и, в случае необходимости, провести своевременную замену шкворней УАЗ Патриот

Замена шкворня на Патриоте своими руками – пошаговая инструкция

Для того, чтобы заменить шкворня на автомобиле УАЗ Патриот необходимо выполнить следующие действия:

Установите машину на ровную площадку и включите ручной тормоз.
Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом.
Установите под машину страховочную подпорку и снимите колесо.
Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки.
Открутите два болта и снимите скобу суппорта.
Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат

Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы.
Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника.
Отсоедините провод ABS.
Открутите болты, удерживающие заглушку на торце ступицы и снимите ее.
Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака.
Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес.
Затем снимите шаровую опору, положите ее на стол и очистите от грязи.
Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник. Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку

Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места.
Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней. Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.

На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.

1. 1. Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.
   2. С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
   3. Вытаскивают палец.
   4. Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
   5. Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
   6. Тщательно очищают от старой смазки места вкладыша и пальца.
   7. Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
   8. Остальные шарниры ставят так:Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
   9. Заполняют вкладыш смазкой.
   10. Вставляют шаровую опору в поворотный кулак.
   11. Вставляют верхний и нижний пальцы.
   12. Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м

Вне зависимости от типа шарнира, при установке и затяжке необходимо обеспечить одинаковое расстояние от шаровой опоры до поворотного кулака сверху и снизу. Зазор измеряйте с помощью штангенциркуля. Максимальная разница зазоров – 0,2 мм.
