Ремонт подвески ваз 2114

Подвеска автомобиля ваз 2109-2115: устройство, модификации, неисправности и их устранение

Подробная схема ремонта подвески

Итак, рассмотрим краткую схему, как разобрать подвеску автомобиля ВАЗ-2114:

  1. В обязательном порядке машина ставится на подъемник. Конечно, можно воспользоваться смотровой ямой, но это достаточно неудобно и не совсем безопасно, поскольку демонтаж будет проводиться с обеих сторон одновременно.
  2. Первым этапом становится демонтаж, колпаков (если они есть), дисков и ослабить крепления ступичного подшипника.
  3. Далее, отсоединяем шаровую опору, а также вынимаем рулевую тягу.
  4. Откручиваем крепление и вынимаем стабилизатор.
  5. Следующим этапом становится демонтаж рычага.
  6. Снимаем суппорт.
  7. Вынимаем наружный ШРУС со ступицы.
  8. Теперь можно снять тормозной барабан с креплений поворотного кулака.
  9. Демонтируем поворотный кулак.
  10. Снимаем стойку амортизатора в сборе.
  11. Разбираем снятые детали.
  12. Сборка проводится в обратном порядке.

Таким образом, можно заменить всю подвеску в сборе. Если брать по времени, то полная разборка подвески ВАЗ-2114 займет приблизительно 8-12 часов, если не возникнет трудностей. Некоторые «кулибины» для ускорения процесса, и если снимаемая подвеска уже устанавливаться не будет, делают проще. Стоит отметить, что данный способ опасный и противоречит технике безопасности, особенно если автомобилист не совершал данный процесс ни разу. Вкратце рассмотрим, как происходит ускоренный процесс:

  1. Откручиваем стабилизатор.
  2. Демонтируем верхнее крепление стоек амортизаторов.
  3. Откручиваем рулевую тягу и тормозные шланги.
  4. Аккуратно откручиваем крепление рычага.
  5. Подвеска подает вниз в сборе.

Тюнинг

Тюнинг подвеска для ВАЗ-2114

Многие автомобилисты для того чтобы обеспечить улучшение стабильности и маневренности машины устанавливают спортивный вариант подвески, как задней так и передней.

Становится он идеально на посадочные места, и крепится к кузову, не требуя переделок. Спортивная подвеска имеет больше устойчивость и маневренность, а также выдерживает нагрузку на подвеску в 2 разу большую, чем стандартная. Стоимость данного варианта составляет около 30-40 тыс. рублей.

Тюнинг подвеска установленная на автомобиль

Обслуживание и проверка передней подвески Ваз 2113-2114-2115

Обслуживание и проверка подвески на наличие повреждений.

При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформаций поперечных рычагов, растяжек, штанги стабилизатора и ее стоек и деталей передка кузова в местах крепления узлов и деталей подвески

Деформация деталей подвески лада самара 2 и прежде всего растяжек и деталей передка кузова нарушает углы установки колес и приводит к невозможности их регулировки

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформаций поперечных рычагов, растяжек, штанги стабилизатора и ее стоек и деталей передка кузова в местах крепления узлов и деталей подвески. Деформация деталей подвески лада самара 2 и прежде всего растяжек и деталей передка кузова нарушает углы установки колес и приводит к невозможности их регулировки.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние верхних опор телескопических стоек подвески.

Резинометаллические шарниры ваз 2113, резиновые подушки и верхние опоры телескопических стоек ваз 2114 подлежат замене при разрывах и одностороннем «выпучивании» резины и при подрезании их торцевых поверхностей.

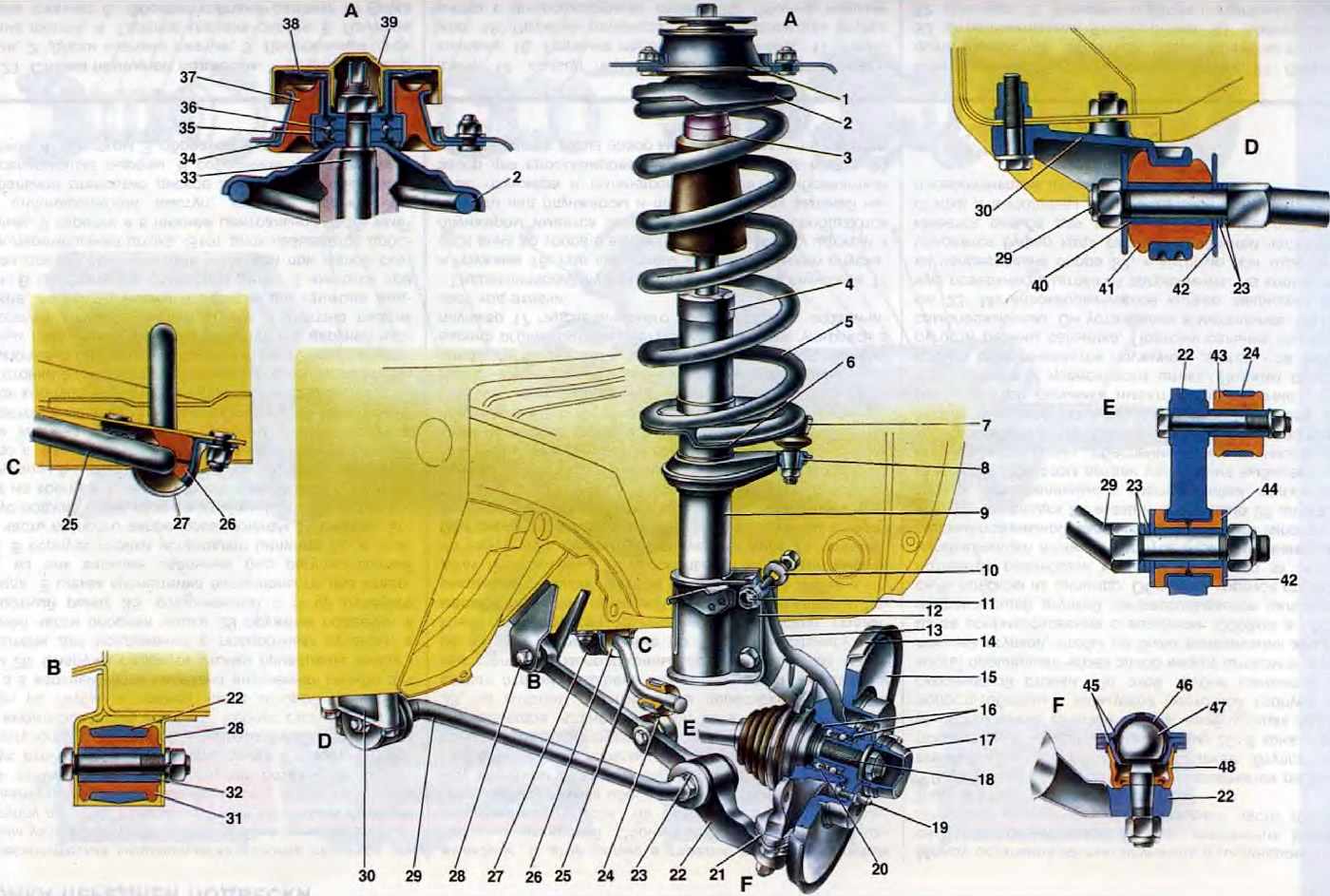

Передняя подвеска в сборе
1 – верхняя опора телескопической стойки
2 – верхняя опорная чашка
3 – буфер хода сжатия с защитным кожухом
4 – опора буфера сжатия
5 – пружина подвески
6 – нижняя опорная чашка пружины
7 – шаровой шарнир рулевой тяги
8 – поворотный кулак
9 – телескопическая стойка
10 – эксцентриковая шайба
11 – регулировочный болт
12 – кронштейн стойки
13 – поворотный кулак
14 – защитный кожух переднего тормоза
15 – диск тормозного механизма
16 – стопорное кольцо
17 – гайка ступицы колеса
18 – шлицевой хвостовик корпуса шарнира привода колеса
19 – направляющий штифт
20 – подшипник ступицы колеса
21 – шаровой шарнир
22 – рычаг подвески
23 – регулировочные шайбы
24 – стойка стабилизатора
25 – штанга стабилизатора
26 – подушка штанги стабилизатора
27 – кронштейн крепления штанги стабилизатора

28 – кронштейн кузова для крепления рычага подвески
29 – растяжка рычага подвески
30 – кронштейн крепления растяжки
31 – защитный чехол шарового пальца
32 – подшипник шарового пальца
33 – шаровой палец
34 – корпус шарового пальца
35 – шток стойки подвески
36 – наружный корпус верхней опоры
37 – внутренний корпус верхней опоры
38 – подшипник верхней опоры
39 – резиновый элемент верхней опоры
40 – ограничитель хода верхней опоры
41 – защитный колпак верхней опоры
В — зона для контроля шарнира подвески

Для проверки состояния шарового шарнира подвески снимите колесо и замерьте расстояние между нижним рычагом 22 и защитным кожухом 14 в зоне В Если при покачивании подвески это расстояние меняется более чем на 0,8 мм, шаровой шарнир замените. Более точная проверка шарового шарнира описана в главе «Проверка технического состояния».

Для замера зазора в шаровом шарнире на автомобиле ваз 2115 пользуйтесь приспособлением 02.7834.9503.

Передняя подвеска

На самом деле схема передней подвески ВАЗ 2114 намного сложнее задней. Сами судите, ведь ее конструкция включает в себя в общей сложности 41 элемент. Основной из них — это амортизаторная стойка. Она монтируется на поворотный кулак с помощью двух болтов. Болт, проходящий через отверстия стоечного кронштейна, оснащается эксцентриковой шайбой и аналогичным пояском. При повороте рулевого механизма, поворачивается и верхний болт. Это приводит к повороту всего автомобиля.

Конструкция передней части

Наиболее слабое место передней подвески — это стойки амортизаторов. На них ложится основная задача, потому и нагрузка соответствующая.

Разборка и замена

Многие владельцы ВАЗ 2114 мечтают об установке пневмоподвески. Это вполне осуществимые фантазии, которые, тем не менее, потребуют от вас серьезных финансовых вложений.

Зажим

Потому если пока на пневматику вы не накопили достаточно денег, а стук в передней подвеске ВАЗ 2114 не дает вам покоя, ее придется разобрать, определить причины неисправностей и собрать всю конструкции обратно. Как это делать? Сейчас расскажем.

  1. Автомобиль можно поднять с помощью подъемника, либо просто поставить на смотровую яму. Все зависит от того, какими ресурсами вы располагаете. Обязательно включите ручной тормоз, снимите с колес колпаки, ослабьте крепление болтов и демонтируйте гайки ступицы. Передняя часть должна быть эффективно зафиксирована, чтобы снять колеса.
  2. Теперь демонтируйте палец шарового шарнира. Он располагается в поворотном рычаге на передней стойке. После этого снимается передняя стойка стабилизатора. Ее придется отсоединить от рычага передней подвески. Только теперь вы сможете снять растяжки с кузова. Следующий шаг будет заключаться в демонтаже шарового шарнира. Если вы забыли, он расположен и крепится к поворотному кулаку.
  3. Теперь мы приступаем к снятию рычага передней подвески. Чтобы сделать работу максимально грамотно, открутите кронштейн, крепящийся к кузову. Теперь демонтируйте рычаг вместе с растяжкой и кронштейном. Не забудьте снять болты крепления колодок к поворотному кулаку.
  4. Что ж, теперь перед вами суппорт, находящийся полностью в сборном состоянии. Снимать его полностью не рекомендуется, поскольку обратная сборка может привести к неприятным последствиям и лишним финансовым затратам. Лучше возьмите крюк и подвесьте его так, чтобы на основной шланг не действовала нагрузка. Далее можно будет выпрессовать шлицевой хвостовик из ступицы.
  5. Подойдите к моторному отсеку и оттуда выполните демонтаж защитного кулака. Для подобной операции потребуется открутить гайки на телескопической стойке, после чего снять стойку с подвески передней части автомобиля. Она идет сразу вместе со ступицей и поворотным кулакам. Точно так же демонтируется вторая стойка передней подвески, а потом стойки снимаются со штанги.
  6. Удаляя болты крепления шарового шарнира и поворотного кулака, обязательно используйте только торцевые ключи. Если пренебречь данным правилом, вы рискуете сильно навредить защитному чехлу шарнира. Сделав это, вы сами на себя навлечете лишние финансовые расходы.
  7. По мере демонтажа инспектируйте состояние тех или иных элементов подвески, при необходимости выполняйте их замену.
  8. Процесс сборки выполняется практически полностью по аналогии с разборкой. Но есть пара нюансов. Первый — при установке кронштейна крепежа к кузову, старайтесь не повредить резьбу, потому работайте аккуратно. Вторая — при монтаже стабилизатора поперечной устойчивости старайтесь не приводить к продольному смещению подушки на штанге.

Работа с передней и задней подвеской автомобиля ВАЗ 2114 требует от вас повышенной концентрации и знаний устройства данного узла. Потому перед началом ремонта обязательно ознакомьтесь со схемой подвески, изучите рекомендации из руководства по эксплуатации и ремонта. Можете даже просмотреть несколько видеоуроков, где наглядно рассказывается о замене и ремонте элементов передней и задней подвески.

Если вашего собственного опыта недостаточно, пополнять его, начиная с подобных работ, не стоит. Лучше сразу обратиться к специалистам проверенной станции технического обслуживания. Это будет стоить дополнительных денег, зато результат ремонта полностью себя оправдает. Ездить на неисправном автомобиле — это точно не решение проблемы.

Замена передних стоек ВАЗ 2114

Устройство ходовой части

А теперь подробнее о том, как осуществляется замена опор передних стоек ВАЗ 2114 своими руками. Для начала стоит подготовить автомобиль к проведению работ – отключить аккумулятор, под задние колеса установить упоры, чтобы нельзя было сдвинуть машину. И начинаем:

  1. Поднимаем ремонтируемую сторону при помощи домкрата.
  2. Снимаем колесо. Нужно ли говорить, что ослабить болты нужно заблаговременно?
  3. Тормозную трубку убираете в сторону, чтобы не повредить ее.
  4. Ключами на «17» и «19» выкручиваете болты крепления стойки к ступице. Эти болты и гайки можно сразу выкинуть – повторное использование недопустимо. Во-первых, на резьбе имеется пластиковый фиксатор, а он рассчитан на малое число затягиваний. Во-вторых, сказывается усталость металла и болт может деформироваться при затяжке.
  5. На ВАЗ 2114 замена передней стойки может происходить без снятия пружины. Но выкрутить гайку и демонтировать наконечник рулевой тяги все же придется.
  6. Ключом на «13» требуется выкрутить все три гайки, которыми крепится корпус опорного подшипника к кузову автомобиля.

После этого вся стойка в сборе может быть снята, а на ее место установлена новая. Как можно видеть, замена передних стоек ВАЗ 2114 не столь уж сложна. Но если вы ставите старую пружину, придется повозиться с разборкой старого узла – это может быть проблематично, так как длительная эксплуатация сказывается на нем. Появляется ржавчина, металл «прикипает», иной раз даже проникающая смазка не может выручить.

На обеих сторонах процедура ремонта одинакова. Установка новой стойки проводится в обратной последовательности

Важно при этом соблюдать момент затяжки резьбовых соединений, так как от этого зависит ваша безопасность. Воспользуйтесь для удобства динамометрическим ключом. На этом замена передних стоек ВАЗ 2114 окончена, можно продолжать пользоваться автомобилем

На этом замена передних стоек ВАЗ 2114 окончена, можно продолжать пользоваться автомобилем.

Передняя подвеска

Покрасочная камера своими руками, конструктивные особенности и этапы работ

На самом деле схема передней подвески ВАЗ 2114 намного сложнее задней. Сами судите, ведь ее конструкция включает в себя в общей сложности 41 элемент. Основной из них — это амортизаторная стойка. Она монтируется на поворотный кулак с помощью двух болтов. Болт, проходящий через отверстия стоечного кронштейна, оснащается эксцентриковой шайбой и аналогичным пояском. При повороте рулевого механизма, поворачивается и верхний болт. Это приводит к повороту всего автомобиля.

Конструкция передней части

Наиболее слабое место передней подвески — это стойки амортизаторов. На них ложится основная задача, потому и нагрузка соответствующая.

Разборка и замена

Многие владельцы ВАЗ 2114 мечтают об установке пневмоподвески. Это вполне осуществимые фантазии, которые, тем не менее, потребуют от вас серьезных финансовых вложений.

Зажим

Потому если пока на пневматику вы не накопили достаточно денег, а стук в передней подвеске ВАЗ 2114 не дает вам покоя, ее придется разобрать, определить причины неисправностей и собрать всю конструкции обратно. Как это делать? Сейчас расскажем.

  1. Автомобиль можно поднять с помощью подъемника, либо просто поставить на смотровую яму. Все зависит от того, какими ресурсами вы располагаете. Обязательно включите ручной тормоз, снимите с колес колпаки, ослабьте крепление болтов и демонтируйте гайки ступицы. Передняя часть должна быть эффективно зафиксирована, чтобы снять колеса.
  2. Теперь демонтируйте палец шарового шарнира. Он располагается в поворотном рычаге на передней стойке. После этого снимается передняя стойка стабилизатора. Ее придется отсоединить от рычага передней подвески. Только теперь вы сможете снять растяжки с кузова. Следующий шаг будет заключаться в демонтаже шарового шарнира. Если вы забыли, он расположен и крепится к поворотному кулаку.
  3. Теперь мы приступаем к снятию рычага передней подвески. Чтобы сделать работу максимально грамотно, открутите кронштейн, крепящийся к кузову. Теперь демонтируйте рычаг вместе с растяжкой и кронштейном. Не забудьте снять болты крепления колодок к поворотному кулаку.
  4. Что ж, теперь перед вами суппорт, находящийся полностью в сборном состоянии. Снимать его полностью не рекомендуется, поскольку обратная сборка может привести к неприятным последствиям и лишним финансовым затратам. Лучше возьмите крюк и подвесьте его так, чтобы на основной шланг не действовала нагрузка. Далее можно будет выпрессовать шлицевой хвостовик из ступицы.
  5. Подойдите к моторному отсеку и оттуда выполните демонтаж защитного кулака. Для подобной операции потребуется открутить гайки на телескопической стойке, после чего снять стойку с подвески передней части автомобиля. Она идет сразу вместе со ступицей и поворотным кулакам. Точно так же демонтируется вторая стойка передней подвески, а потом стойки снимаются со штанги.
  6. Удаляя болты крепления шарового шарнира и поворотного кулака, обязательно используйте только торцевые ключи. Если пренебречь данным правилом, вы рискуете сильно навредить защитному чехлу шарнира. Сделав это, вы сами на себя навлечете лишние финансовые расходы.
  7. По мере демонтажа инспектируйте состояние тех или иных элементов подвески, при необходимости выполняйте их замену.
  8. Процесс сборки выполняется практически полностью по аналогии с разборкой. Но есть пара нюансов. Первый — при установке кронштейна крепежа к кузову, старайтесь не повредить резьбу, потому работайте аккуратно. Вторая — при монтаже стабилизатора поперечной устойчивости старайтесь не приводить к продольному смещению подушки на штанге.

Работа с передней и задней подвеской автомобиля ВАЗ 2114 требует от вас повышенной концентрации и знаний устройства данного узла. Потому перед началом ремонта обязательно ознакомьтесь со схемой подвески, изучите рекомендации из руководства по эксплуатации и ремонта. Можете даже просмотреть несколько видеоуроков, где наглядно рассказывается о замене и ремонте элементов передней и задней подвески.

Если вашего собственного опыта недостаточно, пополнять его, начиная с подобных работ, не стоит. Лучше сразу обратиться к специалистам проверенной станции технического обслуживания. Это будет стоить дополнительных денег, зато результат ремонта полностью себя оправдает. Ездить на неисправном автомобиле — это точно не решение проблемы.

Передняя подвеска ВАЗ-2114 получает полную нагрузку кузова, а также не только сам вес мотора, но и силу нагрузки перевозимого груза. Поэтому, этот элемент должен быть очень прочным. Не многие автомобилисты знают, как устроена передняя подвеска, её элементы, а также о нюансах работы.

Ходовая часть ВАЗ 2114: описание, ремонт

Принципиально конструкции ходовой части переднеприводных автомобилей ВАЗ различных моделей схожи между собой, тем не менее различия есть. Автолюбителям полезно будет разобраться в вопросе, из чего состоит подвеска ВАЗ 2114, знать причины и виды неисправностей, уметь их устранять.

Устройство передней подвески

Тип подвески — независимый, телескопический. Основные узлы и элементы, из которых состоит передняя подвеска ВАЗ 2114 рассмотрим подробнее.

  1. Основой является главный опорно-поворотный элемент — передняя стойка. Собрана в единый узел с пружиной цилиндрической формы, поворотным подшипником, верхней и нижней опорными чашками. Нижним кронштейном стойка крепится к поворотному кулаку ступицы, вверху закреплена к кузову тремя болтами и верхней чашкой упирается в стакан. Имеет поворотный кулак для присоединения пальца рулевой тяги.
  2. Передняя ступица в сборе с шаровой опорой, двухрядным подшипником, тормозным диском и суппортом. Шаровая опора неподвижно прикручена к нижнему рычагу подвески, палец опоры вставлен в посадочное место снизу ступицы и прикручен гайкой.
  3. Нижний рычаг подвески крепится к растяжке, которая двумя концами прикрепляется к лонжерону кузова с помощью двух кронштейнов. С одной стороны растяжки имеется узел крепления стабилизатора поперечной устойчивости, в котором зафиксирован один его конец. Второй конец стабилизатора закреплен на растяжке подвески второго переднего колеса, таким образом связывая их между собой.

Схема передней подвески на ВАЗ 2114

Поворот колеса осуществляется рулевой тягой, которая тянет за ушко на стойке и поворачивает весь узел, при этом вверху он поворачивается на опорном подшипнике, а внизу — на шаровой опоре. Стабилизатор поперечной устойчивости связывает подвеску с двух сторон воедино и заставляет ее работать синхронно.

Конструкция задних элементов

Тип подвески — зависимый, на жесткой поперечной неразрезной балке. Элементы конструкции задней подвески и способы их соединения в автомобиле ВАЗ 2114 такие.

  1. Основанием является поперечная балка. Конструкция сварная, в форме буквы «Н», только с длинной поперечиной. Два передних конца балки закреплены на кронштейнах, прикрученных к задним лонжеронам автомобиля. Способ соединения с кронштейнами — шарнирный, на резинометаллических втулках. Задние концы балки имеют посадочные фланцы для колесных ступиц. Ступицы крепятся к фланцу болтами, на них смонтированы защитный кожух, тормозной цилиндр и колодки. Внутри ступицы находится двухрядный радиальный подшипник. Сверху на колодки насажен тормозной барабан и зафиксирован на ступице направляющими шпильками.
  2. К задним концам балки с другой стороны от ступиц крепится нижний конец стойки с пружиной цилиндрического типа. Верхний конец амортизатора упирается в стакан, приваренный к кузову, через резиновую проставку.

Схема задней подвески на ВАЗ 2114

Схема задней подвески представлена на рис. 2. Задняя ходовая часть автомобиля ВАЗ 2114 действует следующим образом: поперечная балка работает как качающийся маятник, крепления к лонжеронам не позволяют ей двигаться вдоль оси машины. Закрепленные на противоположном конце маятника стойки с пружинами ограничивают его ход вверх-вниз и служат для колес амортизирующим и частично опорным элементом.

Краткое описание неисправностей

В большинстве случаев ремонт ходовой части можно выполнить самостоятельно. Основные неисправности, как правило, связаны с выходом из строя амортизирующих передних и задних стоек, так как они являются самым нагруженным элементом конструкции. Стойки воспринимают динамические нагрузки от кузова автомобиля, от колес во время преодоления неровностей дорожного покрытия и боковую нагрузку от воздействия рулевых тяг, которая увеличивается на малых скоростях движения.

Для снятия и установки стоек требуется два приспособления. Остальные инструменты есть в гараже каждого автолюбителя:

  • стяжки для пружин;
  • съемник для выталкивания из рычага пальца рулевой тяги, он же может быть использован для выпрессовки шаровой опоры при необходимости.

Более мелкие неисправности подвески возникают по причине износа уплотняющих резинок и резинометаллических втулок (сайлент-блоков). Их заменить гораздо проще, нежели стойку, хотя иногда для выпрессовки сайлент-блоков тоже нужно приспособление.

Особенности устройства ВАЗ 2115

Рис. 4.20. Детали задней подвески: 1 – резинометаллический шарнир; 2 – кронштейн крепления рычага подвески; 3 – кожух амортизатора; 4 – буфер хода сжатия; 5 – крышка кожуха; 6 – опорная шайба; 7 – подушка амортизатора; 8 – распорная втулка; 9 – амортизатор; 10 – изолирующая прокладка; 11 – пружина задней подвески; 12 – соединитель рычагов; 13 – рычаг балки задней подвески; 14 – кронштейн крепления амортизатора; 15 – фланец; 16 – втулка рычага

Балка задней подвески состоит из двух продольных рычагов 13 (

Рис. 4.21. Подвеска правого заднего колеса: 1 – рычаг подвески; 2 – резинометаллический шарнир; 3 – кронштейн крепления рычага подвески; 4 – соединитель рычагов; 5 – амортизатор

В задней части к рычагам подвески приварены кронштейны 14 с проушинами для крепления амортизаторов, а также фланцы 15, к которым крепятся болтами оси задних колес вместе со щитами тормозных механизмов колес. Спереди рычаги подвески имеют приварные втулки 16, в которые запрессованы резинометаллические шарниры 1. Через шарниры проходят болты, соединяющие рычаги подвески со штампованно-сварными кронштейнами 3 (

Рис. 4.20. Детали задней подвески: 1 – резинометаллический шарнир; 2 – кронштейн крепления рычага подвески; 3 – кожух амортизатора; 4 – буфер хода сжатия; 5 – крышка кожуха; 6 – опорная шайба; 7 – подушка амортизатора; 8 – распорная втулка; 9 – амортизатор; 10 – изолирующая прокладка; 11 – пружина задней подвески; 12 – соединитель рычагов; 13 – рычаг балки задней подвески; 14 – кронштейн крепления амортизатора; 15 – фланец; 16 – втулка рычага

Пружины 11 (см.

Рис. 4.22. Крепление амортизатора: 1 – защитный кожух; 2 – буфер хода сжатия; 3 – опорная шайба; 4 – изолирующая прокладка пружины; 5 – верхняя опорная чашка пружины подвески; 6 – подушки крепления штока амортизатора; 7 – нижняя опорная чашка пружины; 8 – амортизатор; 9 – болт крепления амортизатора; 10 – болт крепления оси ступицы колеса; 11 – тормозной барабан; 12 – подшипник ступицы; 13 – ступица колеса; 14 – ось; 15 – гайка; 16 – стопорное кольцо; 17 – установочный штифт; В – точка для ориентации амортизатора

Амортизатор задней подвески гидравлический, телескопический, двухстороннего действия. Он крепится болтом 9 (

Рис. 4.23. Детали амортизатора задней подвески: 1 – гайка клапана отдачи; 2 – пружина клапана отдачи; 3 – тарелка клапана отдачи; 4 – шайба; 5 – диски клапана отдачи; 6 – дроссельный диск клапана отдачи; 7 – поршень; 8 – кольцо поршня; 9 – тарелка перепускного клапана; 10 – пружина перепускного клапана; 11 – ограничительная тарелка; 12 – дистанционная втулка; 13 – резервуар; 14 – шток; 15 – опора буфера сжатия; 16 – гайка; 17 – обойма сальника; 18 – защитное кольцо штока; 19 – сальник; 20 – уплотнительное кольцо резервуара; 21 – направляющая втулка штока; 22 – цилиндр; 23 – обойма клапана сжатия; 24 – пружина впускного клапана; 25 – тарелка клапана сжатия; 26 – дроссельный диск клапана сжатия; 27 – диски клапана сжатия; 28 – корпус клапана сжатия; 29 – резинометаллический шарнир

Детали амортизатора показаны на рис. 4.23.

В ступице 13 (см. рис. 4.22) установлен двухрядный радиально-упорный подшипник 12, подобный подшипнику ступицы переднего колеса, но меньшей размерности. В отличие от ступицы переднего колеса, где внутреннее кольцо подшипника устанавливается на ступицу с гарантированным натягом, подшипник 12 на оси 14 имеет переходную посадку.

За рулем » ВАЗ 2114 »

Передние стойки на автомобилях ВАЗ 2114-2115 изнашиваются гораздо быстрее чем задние и связано это с тем, что на переднюю часть автомобиля приходится большая нагрузка, так как основные агрегаты находятся именно там. Если амортизаторы потекли, или начали сильно пробивать на ямах, то в таком случае лучше всего будет их полная замена. Многие привыкли обращаться с такими проблемами в СТО, хотя если немного постараться, то можно все это сделать своими силами. Главное, чтобы под рукой были все необходимые инструменты и приспособления. Ниже приведен подробный перечень всего:

  • стяжки пружин
  • съемник шаровых опор или рулевых наконечников
  • плоскогубцы
  • молоток
  • ключи на 13 и 19 а также аналогичные головки
  • вороток и трещоточная рукоятка
  • пробой

Рекомендую сначала ознакомиться с роликом, который будет представлен ниже, а затем почитать и мой фото отчет о проделанной работе.

Окончательная разборка узла

Чтобы полностью разобрать подвеску, потребуется выкрутить болты крепления суппорта к поворотному кулаку. Делается это ключом на «17». Суппорт необходимо подвесить таким образом, чтобы случайно не повредить его или резиновую трубку. После этого извлеките штифт наконечника рулевой тяги, обработайте резьбу проникающей смазкой и выкрутите гайку. С помощью съемника наконечник демонтируются с рычага стойки.

После выкрутите три гайки, которыми закреплен опорный подшипник к стакану на кузове автомобиля. При помощи ключей на «19» и «17» выкручиваете два нижних болта крепления стойки к поворотному кулаку. Только после этого можно вынуть всю стойку в сборе. Сжав пружину, можно разобрать полностью узел и произвести его ремонт. Но нужно подумать, стоит ли производить ремонт амортизатора. Стоимость комплекта для ремонта довольно высокая, самостоятельно выполнить работы сможет далеко не каждый. А поставить новую стойку — это дело нескольких минут.

Компьютерная диагностика

Когда дело касается бортового компьютера все мы смотрим в сторону автосервисов, но стоит ли переплачивать? Имея даже знания ПК на уровне пользователя, вы сможете проверить многие системы автомобиля, включая управления двигателем. Для этого нужно всего лишь найти специальный разъем для подключения ноутбука или другого гаджета (под рулевой рейкой). Специальный адаптер для диагностики соединит ПК с бортовым компьютером, он совместим с любой моделью ВАЗ. Установив программное обеспечение (диск в комплекте к кабелю), вы получите эффективные средства для компьютерной диагностики, той самой, которую вам предлагают профессионалы.

Ниже на видео, можно получить подробную информацию об использовании и возможностях такого USB-кабеля. У меня же на этом все, до скорого!
