Замена рычага рено логан. замена передних рычагов рено логан

Как снять рычаг передней подвески

Чтобы снять рычаги передней подвески и сайлентблоки, а затем установить новые, вам понадобятся:

приспособление для выпрессовки/запрессовки сайлентблоков;
комплект накидных и торцовых гаечных ключей;
домкрат;
баллонный ключ.

Работы могут быть проведены на смотровой яме с помощью домкрата или на подъемнике.

Автомобилистам может потребоваться снять рычаг передней подвески в трех случаях:

Для замены рачага.
Для замены сайлентблоков.
Для замены оси рычага.

Чтобы понять, как снять рычаг передней подвески (верхний), руководствуйтесь нашей инструкцией.

Вам нужно:

Загнать вашу машину на смотровую яму или подъемник.
С помощью баллонного ключа и домкрата (если вы на смотровой яме) снять колесо.
Затем снять болт, который держит кронштейн переднего бампера.
Открутить самоконтрящуюся гайку и болты крепления, тогда у вас получится отсоединить верхнюю шаровую опору.
Удерживая ось с помощью ключа, снять самоконтрящуюся гайку с оси рычага.

Если вы сняли рычаг передней передачи и увидели, что он в порядке (не деформирован и нет трещин), его можно использовать повторно, но прежде обязательно вам следует снять сайлентблоки и установить новые. Чтобы это сделать, нужно их выпрессовать съемником. При этом убедитесь, что рычаг плотно зажат в тисках.

Прежде чем возвращать деталь на место, нужно запрессовать новые сайлентблоки, пользуясь съемником. Чтобы это сделать, поменяйте положение его элементов на рычаге.

До того как рычаг будет установлен, рекомендуется также снять самоконтрящиеся гайки оси рычага и пальца шаровой опоры и поставить другие.

Работая с рычагом, руководствуйтесь данной последовательностью действий:

Установите рычаг на ось и не затягивайте гайки. Зафиксируйте его.
Установите болт, который отвечает за крепление переднего бампера.
Опустите домкрат/подъемник и дайте подвеске нагрузку.
Заведите в поворотный кулак палец шаровой опоры.
Затем затяните самоконтрящуюся гайку шаровой опоры.
Закрутите гайку крепления оси верхнего рычага.
Поднимите машину и установите колеса.

После процедуры замены следует проконтролировать угол сход-развала.

Как в случае с верхним рычагом, вам может также понадобиться снять нижний рычаг передней подвески, чтобы заменить сайлентблоки, оси или же сам рычаг.

Все манипуляции проводятся на смотровой яме или подъемнике.

Порядок работы:

Поднять машину (на домкрате или воспользуйтесь подъемником).
Снять с машины колесо.
Снять амортизатор.
После этого нужно раскрутить гайки крепления нижнего рычага.

Опустить домкрат или подъемник, тем самым нагрузив машину.
Следующий шаг – отвинтить гайку крепления и выпрессовать палец нижней шаровой опоры из поворотного кулака.

Затем вместе с тем как вы будете переводить стабилизатор через шпильку крепления, вам нужно снять нагрузку с передней подвески.
Поддеть пружину и снять ее с опорной чаши.
Открутить несколько самоконтрящихся гаек, которые фиксируют ось нижнего рычага.
Следующий шаг: снять упорные шайбы.
Затем снять ось монтажной лопаткой.
Снять нижнюю шаровую опору, если нужно, поменять рычаг. Для этого отвинтите болты крепления. Убирать опору требуется только для замены рычага.

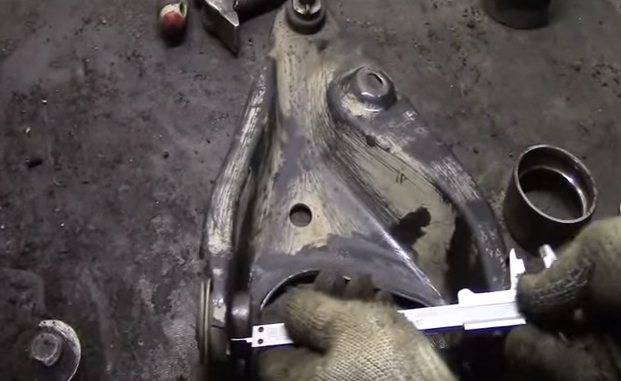

Зафиксировать рычаг в тисках.
Пользуясь съемником, выпрессовать сайлентблоки.

Если вы сняли рычаг и видите, что он цел, можно просто снять старые сайлентблоки, поменять их и собрать узел обратно. При этом необходимо снять самоконтрящиеся гайки и поставить новые.

Важно подметить, что один и тот же съемник используется для выпрессовки и запрессовки сайлентблоков, все зависит только от расположения деталей и рычага относительно друг друга. Чтобы вернуть нижний рычаг на место:

Чтобы вернуть нижний рычаг на место:

Сначала запрессуйте только один сайлентблок.
Вставьте в рычаг ось, на которой находятся упорные шайбы.
Установите упорную шайбу с той стороны, где находится сайлентблок, и закрутите самоконтрящуюся гайку, но не затягивайте ее.
Запрессуйте второй сайлентблок.
На ось установите фасонную шайбу и заверните самоконтрящуюся гайку.
Установите все элементы передней подвески (включая рычаг) в обратной снятию последовательности.
Нагрузив переднюю подвеску, хорошо затяните гайки оси нижнего рычага.
Установите колесо на место.

Когда вы закончите процедуру замены сайлентблоков и/или нижнего рычага, проконтролируйте углы установки колес и откорректируйте их при необходимости.

Важная заметка: сайлентблоки быстро изнашиваются, если на резину попало масло, так как она не является маслостойкой. Найдите причину утечки масла, устраните ее, а после этого нужно снять старые детали и поставить свежие. В противном случае проблема будет повторяться.

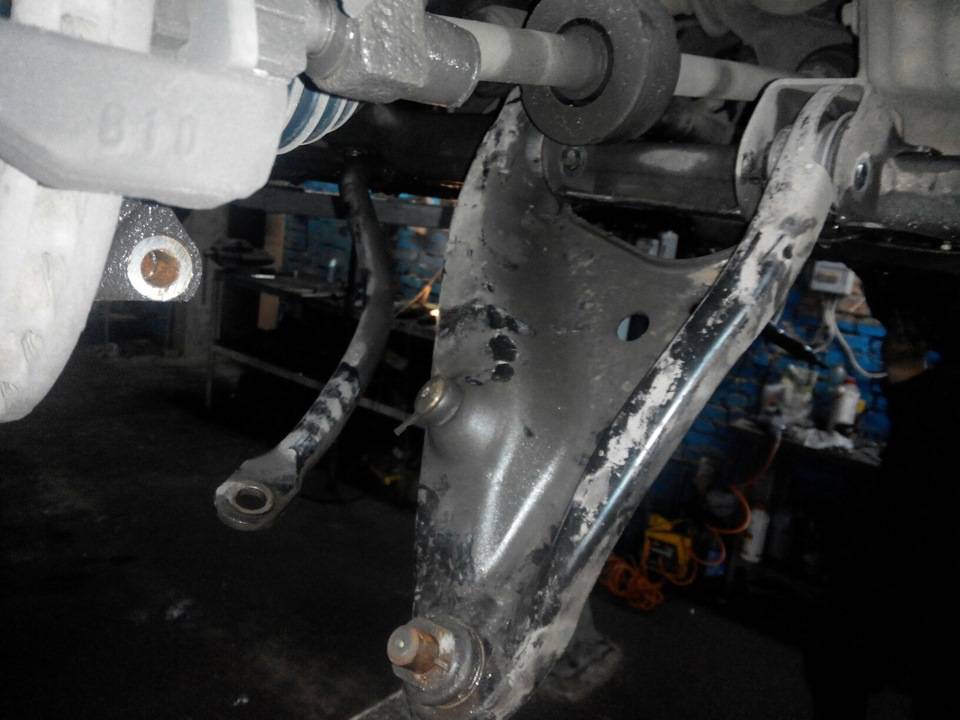

Нижний рычаг передней подвески

Примечание:Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.

5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.

6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.

7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.

10. Ключом на 18 отворачиваем нижнюю гайку крепления соединительной тяги. Затем снимаем тягу.

11. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

12. Таким же образом отворачиваем заднюю гайку и болт крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

13. Действуя монтировкой, как рычагом, отсоединяем нижний рычаг от подрамника.

14. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака…

… и затем окончательно снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.

15. Берем новый нижний рычаг в сборе и вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Затем только после этого извлекаем отвертку или зубило.

16. Действуя монтировкой, как рычагом, подсоединяем нижний рычаг к подрамнику. Вставляем болты крепления рычага к подрамнику в правильном положении и наживляем гайки крепления.

Внимание:Гайки крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 17. Вставляем болт крепления шаровой опоры в правильном положении

Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

17. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания.

18. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.

19. Затем окончательно затягиваем заднюю и переднюю гайки крепления нижнего рычага к подрамнику с моментом затяжки 105 Н∙м, удерживая при этом болты крепления от проворачивания. Затем только после этого убираем домкрат или гидравлическую стойку.

20. Устанавливаем соединительную тягу, наживляем нижнюю гайку крепления и вкручиваем верхний болт крепления. Затем затягиваем их с моментом затяжки 21 Н·м.

21. Действуя монтировкой как рычагом, отводим штангу стабилизатора от рычага, и затем вставляем в него резиновую втулку штанги стабилизатора.

22. Вставляем болт крепления штанги стабилизатора, сайлент-блоки и шайбу. Наживляем и затем затягиваем гайку крепления штанги стабилизатора с моментом затяжки 14 Н·м, удерживая при этом болт от проворачивания.

23. Устанавливаем колесо и опускаем автомобиль.

24. После всех работ проверяем и при необходимости регулируем углы установки колес.

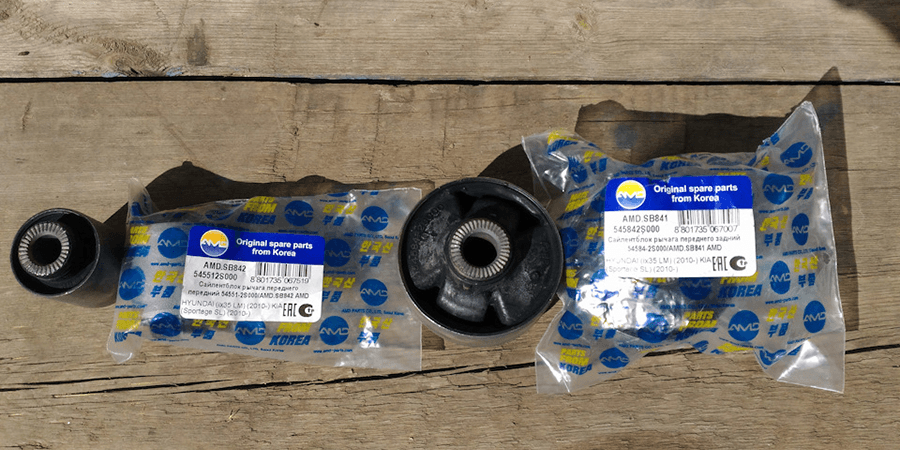

Артикулы и запчасти

Оригиналы непосредственно сайлентблоков и сборных комплексов с рычагом выпускаются на заводе производителя автомобиля. Оригинал детали можно найти по каталожному номеру 6040002245. Передний и задний резинометаллические шарниры одинаковые.

7703002 735 артикул оригинального болта крепления пальца шаровой.

Среди аналогов хорошую репутацию имеют запчасти TRW с номером по каталогу JBU751, сайленты фирмы LEMFORDER с артикулом 31242 01, а также шарниры бренда MOOG с кодом RESB3746. Среди дешевых наиболее экономным считаются сайленты производства SWAG с номером 60 92 6304.

SWAG — 60 92 6304

Во время выбора запчастей для Рено Логан лучше отдавать предпочтение оригинальным деталям.

Каучук, который входит в состав резиновых элементов, хранится до пяти лет. Фторкаучуковый состав сохраняет свои свойства 10 лет. Поэтому одна из важных характеристик резинометаллических шарниров — дата производства запчасти.

Покупать рекомендуется запчасти не старше 7-8 лет.

Колеса Рено Логан: размер дисков и шин

Какова же надежность?

Базируясь на опыте многомиллионной армии владельцев Рено Логан, можно сгенерировать список, в котором найдет отражение величина ресурса конкретных компонентов ходовой.

Сайлентблоки на передних рычагах способны порадовать живучестью, сопоставимой с 50-тысячным пробегом (до наступления потребности в замене).
Для втулок стабилизатора справедливым значением ресурса будет величина в 25-30 тыс. км.
У стоек, входящих в узел стабилизатора, присутствует соизмеримая долговечность – 30 тыс. км.
Шаровые опоры здесь в числе рекордсменов, ведь их ресурс истекает только к рубежу в 80 тыс. км. Если потребовалась замена, выбирайте оригинальные изделия.
Рулевые тяги в тандеме с наконечниками начинают беспокоить владельца к пробегу примерно в 50 тыс. км.
Передние амортизационные стойки с опорами – лидеры надежности, поскольку начнут сигнализировать о необходимости замены спустя внушительный по величине пробег – 100 тыс. км.
Пружины наделены малоприятным свойством – склонностью к коррозии и обламыванию. Этот факт можно заметить, вывесив автомобиль подъемным устройством.
Если пренебречь шаровыми опорами и сайлентблоками, то поперечные рычаги имеют неисчерпаемый ресурс, который способна победить лишь коррозия.

Приведенные здесь величины ресурсоемкости являются средними параметрами, которые удалось выявить эксплуатационным методом многим «Логановодам».

Для поддержания ресурсной планки на должном уровне и снижения до минимума вмешательства в ходовую часть рекомендуем склониться к приобретению и монтажу только оригинальных элементов.

Отдельно затронем ступичные подшипники и ШРУС в сборе с полуосями. Ресурсная составляющая этих деталей способна «перевалить» за 100 тыс. км.

Как провести проверку своими силами?

На изношенность детали указывают такие признаки:

Неравномерно изнашивается резина на передних колесах.
Во время езды будет слышен стук.
При повороте будет слышен скрип в передней части автомобиля.

Если обнаружится хоть один из перечисленных выше симптомов, то, скорее всего, шаровую опору надо менять. Перед началом ремонта надо снять с автомобиля рычаг подвески. Работа производится на смотровой яме или эстакаде.

Для многих людей ответ на этот вопрос неясен. Специально для них подготовлена небольшая инструкция:

Для установления факта повреждения детали самый простой способ – это осмотр состояния шаровых пыльников. В случае, когда были найдены надрывы, трещины или другие механические повреждения, которые заметны глазом без специальных приспособлений, это уже является основанием к замены, если не шаровой опоры, так уж пыльников точно

Следует обратить внимание на конструкцию в целом — пострадала ли сама шаровая Renault Logan в результате эксплуатации с поврежденными пыльниками или нет. Для этого способа необходим помощник или колодка

Второй человек должен по максимуму выжать педаль тормоза, а вы покачайте осматриваемым колесом по вертикали

Во время такого осмотра следует обследовать рабочее пространство на наличие люфта; В местах, где зафиксированы рычаги, следует осмотреть резиновые втулки и сайлентблоки; Проверить втулки стабилизатора там, где он крепится к подрамнику и рычагам подвески.

Внешний осмотр детали и анализ признаков неисправности не всегда дает четкую информацию о ее состоянии.

Чтобы подтвердить или опровергнуть подозрения, можно использовать простые и проверенные способы.

Принцип действия следующий:

Для проверки состояния шаровых опор на Рено Логан на слух, позовите напарника. Попросите его, чтобы он раскачал машину, а сами прислушайтесь к посторонним шумам (стукам).
Попросите напарника нажать на тормоз до предельно нижнего положения, а сами возьмитесь за верх и низ колеса, после чего покачивайте его. Появление заметного люфта свидетельствует о зазоре между пальцем и корпусом шаровой опоры Рено Логан. В такой ситуации единственное решение — замена поломанного узла.
Приложите ладонь к кожуху шаровой опоры так, чтобы был захвачен палец и корпус. В этот момент дайте команду напарнику раскачивать колесо. Если вы ощущаете люфт, без замены детали не обойтись.
Подвесьте машину с помощью подъемного устройства или поднимите колеса домкратом, после чего осмотрите деталь снизу. Главным признаком выхода из строя, как отмечалось выше, является повреждение целостности резинового чехла. Также проведите осмотр пыльника ШРУСа, и при наличии повреждений замените деталь. Если внутрь «гранаты» попала вода или грязь, придется менять весь узел в комплекте.

Правильный осмотр ходовой на Рено Логан – видео.

Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.

Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36. Кроме этого, нужны ключи на 13, 16 и 18, а также большая плоская отвёртка.

Прежде всего, вам необходимо выбрать производителей запасных частей, которые вы будете использовать в работе. Тут всё далеко не так однозначно, и многое доходит только экспериментальным путем.

Что больше всего пользуется спросом у автолюбителей:

FEBI — наихудший вариант из всех, которые есть. Много нареканий.
TRW — считается оригиналом для этих автомобилей.
Lemforder — традиционное немецкое качество, многие автолюбители в восторге от них, хотя на рынке появилось уже много подделок.

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Демонтаж колеса

Перед началом процесса замены определенных элементов автомобильной конструкции необходимо провести ряд подготовительных мероприятий, включая демонтаж переднего колеса. Этот этап позволяет обеспечить доступ к соответствующим компонентам подвески и сделать процесс замены более удобным и эффективным.

Для того чтобы демонтировать переднее колесо, потребуется использовать специализированный инструментарий и следовать определенной последовательности действий

Важно помнить о том, что правильное выполнение данного этапа позволит избежать повреждений как самого колеса, так и других элементов автомобиля, а также обеспечит безопасность при работе

Перед началом демонтажа убедитесь, что автомобиль находится на ровной поверхности и отключите ручной тормоз.
Используя подходящий ключ, ослабьте болты крепления колеса, но не снимайте их полностью.
Поднимите переднюю часть автомобиля с помощью домкрата и установите под ней поддерживающий устройство (стойку).
Полностью снимите болты крепления колеса и аккуратно снимите колесо, убрав его в безопасное место.

После выполнения этих шагов передний колесный диск будет снят, что обеспечит доступ к другим компонентам передней подвески для проведения необходимых работ.

Детальная инструкция по замене передних стоек

Замена передних стоек «Логан» – непростая задача. Выполнить ее самостоятельно можно только с пониманием того, что именно делать. Мы подготовили для вас подробную инструкцию, следуя которой вы сможете провести замену передних стоек в собственном гараже:

Установите автомобиль на ровную поверхность и откройте капот. Используя головку или болтовой ключ на 21, открутите гайку на подшипнике. После этого можно снять верхнюю часть подшипника. Подымите автомобиль на домкрате или подъемнике. После чего можно открутить болты на колесах. Стойки крепятся к поворотному кулаку при помощи болтов. Их также необходимо снять. Следующий этап – работа с суппортом. Его нужно вывернуть в верхнее крепление, а нижнее – ослабить. Получится ситуация, в которой удастся легко достать болт суппорта. Снимите узел амортизации, состоящий из пружины, опорного подшипника и самого амортизатора. Далее следует выполнить разборку элемента для последующей установки новой детали. Кроме замены передних стоек, используется этот вариант и при замене опорного подшипника. Алгоритм действий будет следующий:Надежно зафиксируйте амортизатор, например, в тесках. Накройте пружину стяжкой таким образом, чтобы соблюдалось ее свободное перемещение между верхней и нижней опорой. Снимите гайку, которая держит опорный подшипник. Подшипник вставлен в резиновую прокладку. Необходимо выполнить демонтаж обоих элементов

Обратите внимание, как ведет себя деталь при демонтаже. В случае, если слышится шум, хруст или скрипы, конечно же, деталь нужно заменить

Чтобы освободить амортизационную чашу от пружины, снимите опорную чашку. Установите на место сломанной детали новую и соберите амортизационный узел заново.. Подобный вариант предполагает использование стяжек

При желании, можно обойтись и без вспомогательных элементов. Сразу отметим, что этот способ – более сложный, при этом подойдет он для опытных автолюбителей, которые ранее имели дело с ремонтом «железного коня». Если вы уверены в себе, следуйте описанному ниже алгоритму:

Подобный вариант предполагает использование стяжек. При желании, можно обойтись и без вспомогательных элементов. Сразу отметим, что этот способ – более сложный, при этом подойдет он для опытных автолюбителей, которые ранее имели дело с ремонтом «железного коня». Если вы уверены в себе, следуйте описанному ниже алгоритму:

Откройте капот и отвинтите гайку опорной чашки.
Демонтируйте колесо. Используйте домкрат таким образом, чтобы приподнять амортизационный шток. Следует добиться ситуации, чтобы шток поднялся вместе с гайкой, которая закреплена на опорном подшипнике.
Снимите крепеж, все болты, которые крепятся на кожухе. Снимите автомобиль с домкрата. Затем необходимо выбить болты. Конструкция содержит верхний и нижний болт. Верхний должен выйти относительно свободно, а нижний – обеспечить сжатие пружины. В следствии этого автомобиль заметно подпрыгнет. Не беспокойтесь, ведь сильно пружина не выстрелит, поскольку она находится в достаточно свободной фиксации.
Дерните вниз амортизатор, чтобы полностью его демонтировать. Предварительно снятая гайка с шаровой опоры больше не удерживает его, поэтому он легко поддастся.

Как видим, процесс снятия амортизатора без стяжки – не такой сложный, как может показаться на первый взгляд. Куда сложнее установить переднюю стойку на место. Мы полагаем, что если вам хватит ловкости и сноровки, чтобы выполнить демонтаж, то и в сборке не возникнет нюансов. Следуйте описанным выше советам, и вы точно будете знать, как поменять передние стойки на «Рено-Логан».

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

Переднее колесо поддомкрачивают и снимают;
Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;

Предпоследний шаг по демонтажу

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Замена рычага передней подвески на Рено Логан: видео. Замена шаровых опор на Рено Логан без снятия рычага. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.
