Как установить и подключить птф на ваз 2114 самостоятельно?

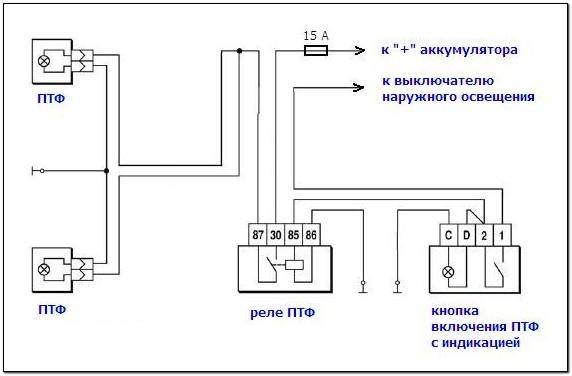

Схема подключения

Теперь займемся подключением ПТФ. Для этого нам понадобится установочный комплект. Лучше использовать «родной» для ВАЗ 2114, в который входят:

• электромагнитное реле;
• кнопка включения ПТФ;
• монтажные провода с колодками.

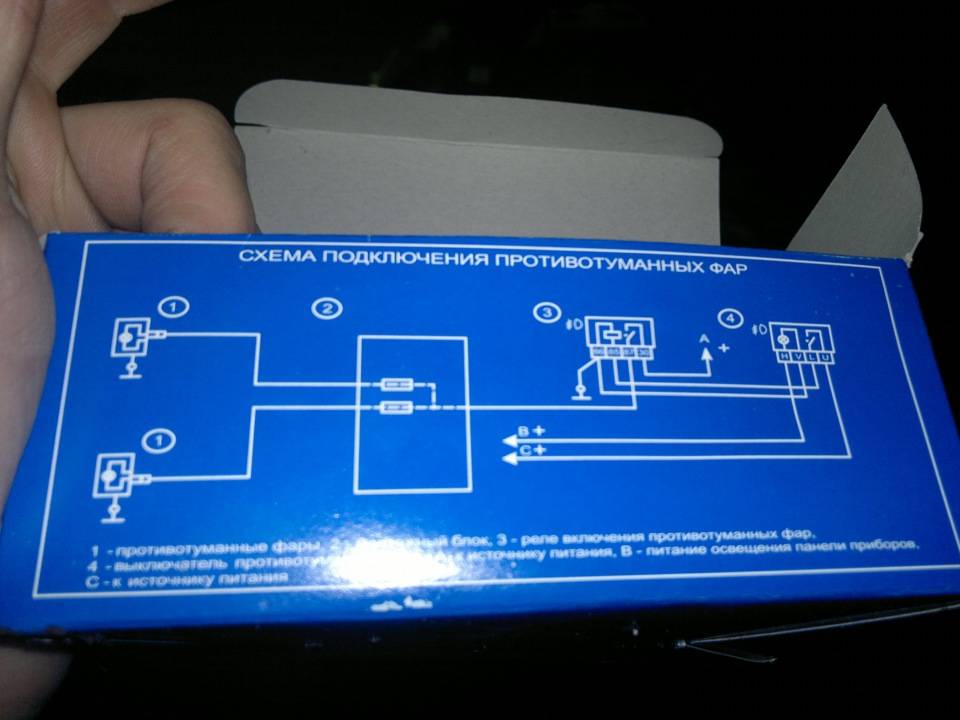

Установочный комплект для подключения противотуманных фар для ВАЗ 2114

Схемой будем пользоваться той, что идет с комплектом и нанесена прямо на упаковку.

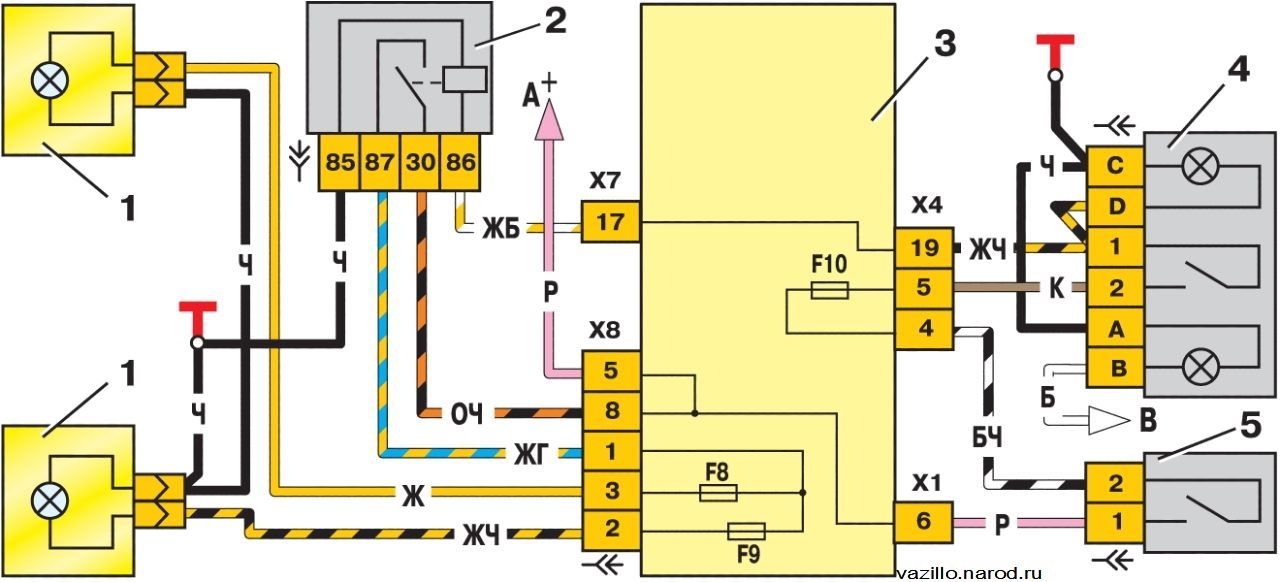

Схема подключения ПТФ на ВАЗ 2114

На схеме цифрами обозначены:

1. Противотуманные фары.
2. Монтажный блок.
3. Реле включения противотуманных фар.
4. Выключатель противотуманных фар.

Точки «А» и «С» мы подключим к “плюсу” источника питания, «В» – к питанию освещения панели приборов. Схему электропроводки ВАЗ 2114 мы сейчас рассматривать не будем, поскольку во всех модификациях ВАЗ 2114 есть вся необходимая проводка, колодки и даже места под предохранители в монтажном блоке:

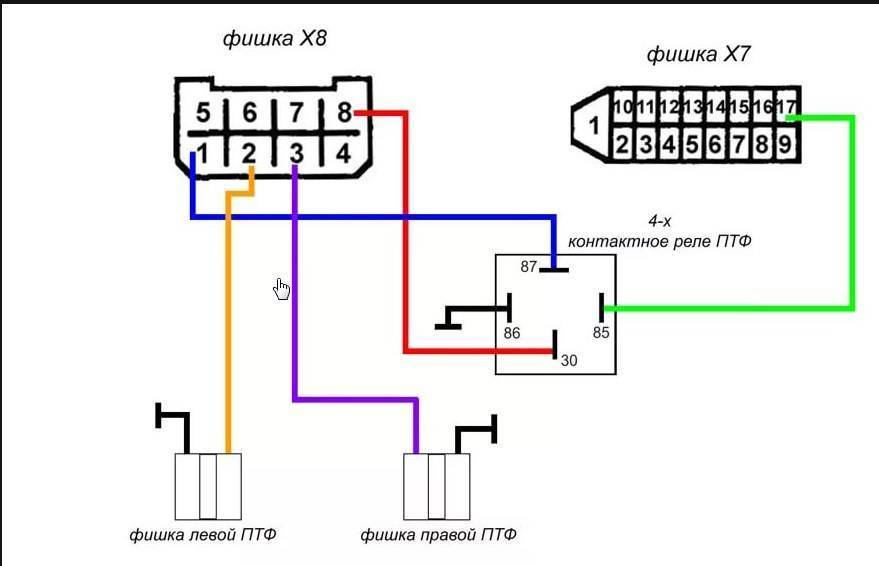

Монтажная схема подключения ПТФ в ВАЗ 2114 (вид колодок монтажного блока со стороны проводов)

Схема довольно простая, и собрать ее может практически каждый владелец ВАЗ 2114. Прежде всего лезем под бампер и подключаем провода из комплекта к лампам ПТФ. Один из проводов питания каждой ПТФ протягиваем в моторный отсек – именно там находится монтажный блок.

Монтажный блок на ВАЗ 2114 находится в моторном отсеке сразу за лобовым стеклом напротив водителя (защитная крышка снята)

Сделать это можно через отверстия, сквозь которые проходят жгуты питания фар головного света. Второй провод каждой фары подключаем к кузову автомобиля, используя для этого винты крепления фар головного света.

Подключение проводов к ПТФ

Теперь реле. Находим в комплекте жгут из четырех проводов. На одном его конце колодка под реле, на другом – ножевые контакты, которые мы установим в колодку монтажного блока.

Жгут питания реле включения ПТФ

Выбираем место установки реле и подходящий для этого болт – креплений в моторном отсеке много. Отворачиваем болт и зажимаем под него реле. Заодно под этот же болт зажимаем провод жгута, идущий с 86-го контакта реле.

Крепление реле включения противотуманных фар на ВАЗ 2114

Теперь разберемся, как подключить кнопку включения противотуманных фар. Как уже отмечалось выше, все необходимые провода и разъемы уже установлены. Нужно просто их найти. Справа от водителя находим решетку динамика и за ней видим два свободных разъема. Один служит для управления реле включения ПТФ, второй отвечает за подсветку кнопки.

Выдавливаем изнутри заглушку, находящуюся на отливе выше динамика, пропускаем туда колодки. Подключаем к ним кнопку, вставляем ее в гнездо и защелкиваем.

Установка кнопки включения противотуманных фар на ВАЗ 2114

Теперь монтажный блок. Чтобы добраться до колодок Ш7 и Ш8, придется блок снять. Вооружаемся торцевым ключом и отворачиваем две гайки, расположенные по бокам блока. Места, где они находятся, на фото ниже отмечены стрелками.

Снятие монтажного блока на ВАЗ 2114 (крепежные гайки отвернуты, блок приподнят)

Аккуратно приподнимаем монтажный блок, переворачиваем его, насколько хватит проводов и выдергиваем из гнезд колодки Ш7 и Ш8.

Снятие колодок для подключения реле и ПТФ (колодка Ш5 снята для удобства)

Местоположение и нумерация колодок обозначены на рисунке ниже.

Нумерация колодок монтажного блока ВАЗ 2114

Вставляем ножевые клеммы от ПТФ и реле в колодки согласно монтажной схеме (см. рисунок выше). Вставляем колодки в гнезда, устанавливаем монтажный блок на место, фиксируем гайками. Осталось проверить наличие предохранителей F8 и F9 – именно они отвечают за питание противотуманных фар. Если их нет (а, скорее всего, их нет), устанавливаем номиналом 10 А.

Место расположения предохранителей в монтажном блоке на ВАЗ 2114

Осталось отрегулировать наши противотуманные фары так, чтобы они не слепили встречных водителей.

Сделать это можно по методике, описанной в статье «Как установить противотуманные фары на Газель Бизнес». Единственное отличие будет состоять лишь в том, что регулировочный винт находится немного в другом месте, нежели в фарах Киржач, используемых в Газели.

Место расположения регулировочного винта ПТФ на ВАЗ 2114

Как установить и подключить ПТФ?

Установка и подключение проводится в 3 этапа:

1. Устанавливаем ПТФ в бампер.
2. Подключаем проводку к монтажному блоку через реле.
3. Устанавливаем кнопку в панели.

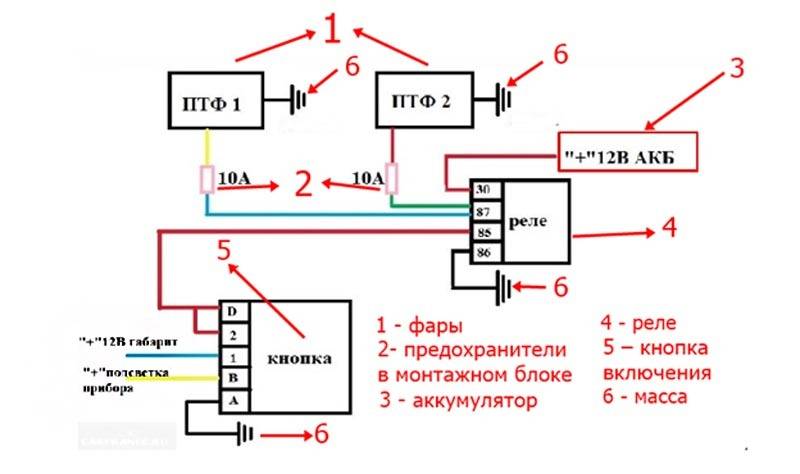

Схема подключения

Ну, я думаю, здесь все понятно! Однако схема указана не полностью: не обозначена масса самих ПТФ на кузов, которую нужно сделать в обязательном порядке. Крепить ее нужно в надежное место, естественно на металл! Перед креплением обязательно зачистите металл от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка в бампер

Как писалось выше, есть два варианта — либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем элемент, размечаем посадочные отверстия, режем.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей:

1. Декоративная — внешняя.
2. Внутренняя — крепит очки к бамперу при помощи боковых защелок и держит ПТФ. (Как снять бампер?)

Подключение проводки к блоку через реле

Реле с комплектом проводов

1. Первым делом открываем капот, находим необходимый блок и откручиваем по бокам два его крепления к кузову, снимаем крышку.
2. Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
3. Берем установочный комплект: надеваем на реле провода из комплекта.
4. Другие их концы добавляем в колодку проводов «7» и «8» согласно схеме.
5. Обратно втыкаем колодки в монтажный блок и крепим его обратно на родное место
6. Далее, прикрепляем реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же блоком.
7. Проводим длинные провода от колодок монтажного блока (которые мы уже установили) до противотуманок и подсоединяем их. Также крепим массу ПТФ к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку, которая идет в комплекте монтажного набора, вам нужно будет частично разобрать переднюю панель.

К счастью, что завод предусмотрительно установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Снятие центральной консоли

Чтобы разобрать панель, воспользуйтесь статьей: Как снять панель приборов и снимите только консоль.

Далее найдите колодку проводов, установите кнопку и соберите панель.

После чего необходимо проверить фары на работоспособность.

Не забывайте, что они срабатывают только после включения габаритных огней!

После установки ПТФ нужно будет настроить и отрегулировать!

Как установить и подключить ПТФ на ВАЗ 2114 самостоятельно?

Предназначение противотуманных фонарей заключается в обеспечении оптимального освещения дороги при движении в туман. Поэтому многие автовладельцы для того, чтобы обезопасить себя во время езды в непогоду, используют ПТФ. Из этого материала вы сможете узнать, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

Поставить противотуманки на ВАЗ 2114 можно тремя методами:

1. Купить специальный тюнинговый бампер, в котором ПТФ уже установлены. Как правило, производством таких бамперов занимаются специализированные тюнинг-ателье, где их также могут подсоединить. Такая процедура стоит недешево.
2. Произвести монтаж на «четырку» бампера от 15-й модели ВАЗ с имеющимися для монтажа фар ВАЗ посадочными местами. Вам останется только купить комплект фонарей и произвести их монтаж своими силами.
3. Приобрести противотуманные фары на ВАЗ 2114 с так называемыми очками — облицовочными компонентами под фонари, и установить их. Этот метод будет рассмотрен более подробно.

Комплект противотуманок включает в себя лампы, реле активации, необходимые провода и кнопку подключения. Также в комплекте должна быть съема подключения. Покупая новые ПТФ, необходимо учитывать их форму, в противном случае могут возникнуть трудности в плане монтажа оптики. Как показывают отзывы, наиболее оптимальным вариантом для «четырки» является покупка оптики от производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Монтаж фар

Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу же оговоримся — в туманки при необходимости можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть значительно ярче, если сравнивать с традиционными лампами накаливания, но его стоимость будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для монтажа противотуманной оптики, автовладельцу придется сделать их своими силами.

Все работы по установке оптики осуществляются на демонтированном бампере. Если вы не знаете, как снять этот элемент кузова, то вам потребуется просто выкрутить крепления, фиксирующие его. Сам бампер нужно очистить, монтаж желательно производить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально предназначенные для этого места на бампере — так называемые очки.

Эти очки необходимо разметить в соответствии с габаритами самой оптики, после чего в бампере нужно проделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью лобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должна максимально плотно заходить в отверстие, поэтому их необходимо надежно закрепить фиксаторами. Когда установка оптики завершена, бампер можно поставить обратно на авто.

Подключение ПТФ и клавиши управления

Как подключить устройство и кнопку включения? Как мы уже сообщили, в комплекте должна идти схема, в которой можно без проблем разобраться. В первую очередь, необходимо произвести монтаж проводки в блок с предохранителями, находящимися в подкапотном пространстве. Открутите винты фиксации блока и найдите колодки Ш7 и Ш8.

В эти колодки необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

1. Кабель от разъема 87 — это масса, которая подсоединяется к кузову.
2. Выход 85 должен идти непосредственно на Ш7.
3. К разъему Ш8 подключаются выводы 30 (к и 86 (к 1).

Недалеко от блока необходимо подобрать место, где будет вмонтировано реле. Схема соединения ПТФ не особо сложная — для их включения должна использоваться специальная кнопка, которая монтируется в салоне. Для монтажа этой кнопки на центральной консоли имеется специальное место. Под панелью располагается специальная колодка, которую необходимо подсоединить к клавише, затем панель монтируется обратно.

Чтобы проверить работоспособность оптики, необходимо включить габариты, после чего активируются противотуманки. Когда габаритные огни выключаются, ПТФ также должны автоматически отключиться. Ели после подключения фонари не горят, это может быть обусловлено либо неправильным подключением, либо неработоспособным реле, либо вышедшими из строя лампами.

Видео «Наглядная инструкция по монтажу ПТФ»

Как произвести монтаж оптики на автомобиль ВАЗ —  на видео ниже (автор ролика — Сергей Марунченко).

Подготовка к установке

Если на Вашем ВАЗ 2114, не оказалось противотуманных фар, предусмотренных заводом, то Вы можете установить их своими руками. Для начала, нужно купить все необходимые детали и инструменты, а именно:

• Противотуманные фары, вместе с специальными проводами;
• Рамки, в которые будут установлены ПТФ;
• Кронштейны для крепления;
• Лампочки.

Подготавливаем бампер к установке ПТФ

Перед тем, как начать подключение данного устройства, нужно подготовить отверстия в бампере. На некоторых моделях, установлены заглушки, которые нужно просто вынуть, и заменить фарами. А вот с некоторыми образцами ВАЗ 2114, дело обстоит немного сложнее – отверстия под фары нужно делать самостоятельно.

Для того, чтоб проделать такую работу, Вам понадобится трафарет. Чтоб его получить, обведите рамки крепления фар на бумаге, и вырежьте. Потом, приложите трафарет к месту, где будет располагаться противотуманка. Обведите трафарет, оставив четкий контур. Далее, с помощью дрели, просверлите множество отверстий по контуру, вплотную друг к другу, для того, чтоб середина пластика выпала, и образовалось отверстие. Края данного отверстия, желательно обработать наждачкой.

Требования к установке противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

1. Количество противотуманок – не более двух штук.
2. Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
3. Минимальная высота установки – 25 сантиметров от дорожного покрытия.
4. Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
5. Противотуманный свет разрешено включать только вместе с лампочками габаритов.
6. Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Как выбрать ПТФ

При выборе противотуманных фар следует обратить внимание на два параметра:

Цвет. Стекла ПТФ должны быть либо желтого, либо молочного цвета. Лучи такого спектра наиболее эффективны в туманной среде. Более того, ПДД разрешает установку ПТФ только таких цветов, поэтому, установив синие или иные “противотуманки”, можно получить административный штраф за нарушение правил.

Совет: с ПТФ с желтыми стеклами оптимально использовать белые лампы накаливания. И, соответственно, желтые лампы накаливания подходят к “противотуманкам” со стеклами молочного цвета.

Маркировка. Наличие на фаре буквы “Е” (возможно, с цифрами) говорит о сертификации фар в ЕС. Далее должна следовать латинская буква, обозначающая название и тип светового прибора. У ПТФ это должна быть буква”B”. Что входит в комплект ПТФ

Стандартная комплектация набора для установки противотуманных фар включает:

• фары с лампочками;
• комплект проводов;
• электромагнитное реле;
• кнопка включения ПТФ;
• схема подключения ПТФ ВАЗ 2114.

Установка ПТФ на ВАЗ 2114

Есть три способа поставить ПТФ на автомобиль:

• Купить новый бампер с установленными “противотуманками”. Это самое простое, но дорогое решение. Такой бампер можно приобрести в тюнинговом ателье, где произведут его установку и подключение ПТФ ВАЗ 2114.
• Купить бампер ВАЗ 2115, подходящие “противотуманки” и самостоятельно установить и подключить детали.
• Купить подходящие ПТФ с облицовкой, самостоятельно врезать их в стандартный бампер и произвести подключение к бортовой сети.

Чтобы заменить или доработать стандартный бампер ВАЗ 2114, его необходимо демонтировать с автомобиля. Отверстия в бампере следует разметить по трафарету, а затем вырезать лобзиком или высверлить. В готовые отверстия необходимо вставить и закрепить облицовку фар (очки). Крепление необходимо производить максимально надежно, так как плохо закрепленные “противотуманки” будут вибрировать при движении, что сократит срок их службы. Когда фары закреплены в бампере, а сам он установлен на штатное место, остается произвести подключение ПТФ ВАЗ 2114.

Подключение ПТФ и клавиши управления

Как подключить устройство и кнопку включения? Как мы уже сообщили, в комплекте должна идти схема, в которой можно без проблем разобраться. В первую очередь, необходимо произвести монтаж проводки в блок с предохранителями, находящимися в подкапотном пространстве. Открутите винты фиксации блока и найдите колодки Ш7 и Ш8.

В эти колодки необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

1. Кабель от разъема 87 — это масса, которая подсоединяется к кузову.
2. Выход 85 должен идти непосредственно на Ш7.
3. К разъему Ш8 подключаются выводы 30 (к и 86 (к 1).

Чтобы проверить работоспособность оптики, необходимо включить габариты, после чего активируются противотуманки. Когда габаритные огни выключаются, ПТФ также должны автоматически отключиться. Ели после подключения фонари не горят, это может быть обусловлено либо неправильным подключением, либо неработоспособным реле, либо вышедшими из строя лампами.

Как уже говорилось, кнопка включения ближнего света и кнопка габаритов ваз 2114 совмещены, и расположены парно. Основным их недостатком, на который указывает большинство автолюбителей, является отсутствие светодиода индикации включения на кнопке ближних фар.

Эта проблема — довольно серьезная, поскольку очень часто становится непонятно — работают фары или нет (особенно в светлое время суток). Решить ее можно, самостоятельно модернизировав кнопку.

Для начала нам потребуется вынуть основную кнопку из панели автомашины (о том, как это сделать, уже рассказывалось выше).

После того, как она извлечена и отсоединена от проводов, выполняем следующие операции:

• вынимаем клавиши, поддев их плоской отверткой;
• разбираем корпус кнопок, нажав на защелки отверткой (сами кнопки в этот момент обязательно должны находиться в положении «включено»);
• видим, что у кнопки габаритов — два диода (подсветки и индикации), а у кнопки ближних фар — только кнопка подсветки;
• снимаем пару ножек и пару контактов с кнопки-донора;
• переставляем их в свободные места на рабочей кнопке;

После того, как все эти операции проделаны, останется только собрать все в обратном порядке и установить модернизированную кнопку на ее место (при монтаже важно, чтобы все мини-защелки на корпусе встали на свое место). Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами

АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации

Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации

Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации.

Далеко не все видят смысл в покупке максимально укомплектованной версии лишь для того, чтобы получить ПТФ. Отличное решение — самостоятельная установка противотуманок.

Способы установки ПТФ на ВАЗ 2113, 2114, 2115 После этого останется только закрепить каждую из фар при помощи пары болтов — и их установка будет завершена.

Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Последовательность работ Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Спрашивайте, я на связи!

Зачем нужны ПТФ на ВАЗ 2114

Туман редко распространяется до земли, поэтому между ним и земной поверхностью остается небольшая прослойка прозрачного воздуха. Противотуманные фары формируют узкий в вертикальной плоскости (но широкий в горизонтальной) пучок света, который направлен параллельно поверхности дороги. Тем самым ПТФ ВАЗ 2114 подсвечивают туман снизу и дорога хорошо освещается. Широкий луч света улучшает видимость обочины дороги и боковой разметки, что помогает не выехать за пределы проезжей части. Распространено заблуждение, что эффективные ПТФ могут быть только со стелами желтого цвета. В реальности одинаково хорошо освещают дорогу как желтые, так и белые фары. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или иного светового излучения. Следует помнить, то даже лучшие “противотуманки” — не панацея. В сильный туман при правильно отрегулированных ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость движения. В некоторых случаях на машины устанавливаются задние ПТФ красного цвета, которые улучшают видимость авто во время тумана.

Установка и подключение противотуманных фар делается в 3 этапа:

• установка ПТФ в бампер;
• подключение проводки к монтажному блоку через реле;
• установка кнопки в панели.

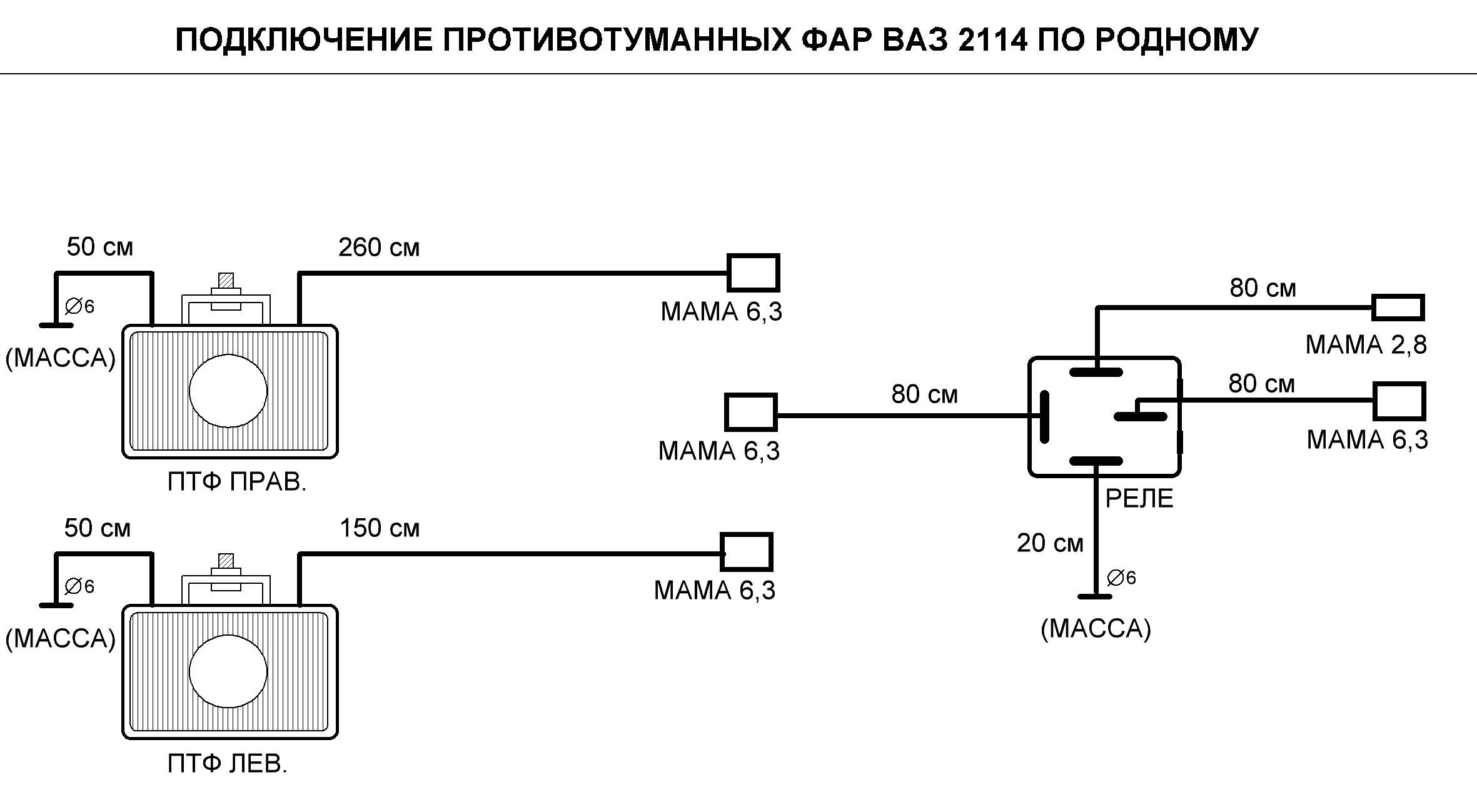

Схема подключения Противотуманных фар

Ну я думаю, здесь все понятно! Схема не полностью: не обозначена масса самих птф на кузов, которую нужно сделать в обязательном порядке. Крепить массу нужно в надежное место, естественно на метал! Перед креплением — обязательно зачистите метал от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка Противотуманных фар в бампер

Как писалось выше, у вас есть два варианта – либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем бампер, размечаем посадочные отверстия, режем лобзиком.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей: декоративная – внешняя и внутренняя – крепит очки к бамперу при помощи боковых защелок и держит ПТФ. (Как снять бампер?)

Подключение проводки к монтажному блоку через реле

1. Первым делом открываем капот, находим монтажный блок и откручиваем по бокам два его крепления к кузову, снимаем крышку с монтажного блока.
2. Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
3. Берем установочный комплект: надеваем на реле провода из комплекта.
4. Другие концы проводов добавляем в колодку проводов «7» и «8» согласно схеме.
5. Обратно втыкаем колодки проводов в монтажный блок и крепим его обратно на родное место
6. Далее крепим реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же монтажным блоком.
7. Проводим длинны провода от колодок монтажного блока (которые мы уже установили) до противотуманнок и подсоединяем их. Так же крепим массу противотуманнок к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку (которая идет в комплекте монтажного набора) – нужно частично разобрать переднюю панель.

Благо, что завод подсуетился и установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Чтобы разобрать панель – воспользуйтесь статьей: Как снять панель приборов и снимите только центральную консоль:

Далее найдите колодку проводов – установите кнопку, соберите панель.

Далее проверяем фары на работоспособность.

Не забывайте, что противотуманные фары включаются только после включения габаритных огней!

После установки ПТФ, их нужно настроить и отрегулировать!

Как установить ксенон в противотуманки на ВАЗ-2114 фото и видео

Многие автомобилисты хотят иметь в своём арсенале противотуманные фары, а еще больше желающих, чтобы они были ксеноновыми. Так, можно заменить лампы на галогенные или с маркировкой Н1, но речь идет о ксеноне и его преимуществах. Итак, установить ксеноновые ПТФ можно своими руками, не прибегая к услугам автосервиса. Как это сделать, расскажем в данной статье.

Видео об установке ксенона и противотуманных фар

https://youtube.com/watch?v=X6G0ROEQxUE

Видеоматериал поведает об установке ксеноновых противотуманных фар, а также расскажет все нюансы и тонкости процесса.

Процесс установки ксенона в ПТФ

Ксеноновые противотуманные фары в рабочем состоянии

Если не брать вариант тюнинга, где противотуманные фары ксенонового типа неотъемлемый атрибут, то рассмотрим установку ПТФ на стандартный штатный бампер, как делает большинство автомобилистов.

Варианты

Корпусы противотуманных фар

Существует несколько вариантов установки противотуманных фар, среди которых автомобилист должен выбрать оптимально-подходящий для него.

1. Покупка бампера с установленными противотуманными фарами.
2. Покупка отдельных элементов ПТФ и их установка.

Алгоритм и необходимый инструмент

Итак, для совершения процесса понадобиться инструментарий, какой именно: комплект ксенона (выбор данного изделия расписан ниже), дрель, сверла, лобзик. Всё собрано? Тогда приступаем непосредственно к рассмотрению последовательного процесса установки ксеноновых противотуманных фар на ВАЗ-2114:

1. Сначала необходимо демонтировать передний бампер.

   Для удобства проводимых работ, снимаем передний бампер

2. Теперь, очищаем его от грязи, пыли и прочих предметов. Лучше всего помыть его и вычистить.
3. Выполняем разметку под будущие противотуманные фары.
4. С помощью дрели и лобзика вырезаем отверстия под установку противотуманных фар.

   Прорезаем и шлифуем отверстия под будущие противотуманные фары

5. При помощи напильника, наждака и других шлифовальных приборов обрабатываем края.
6. В полученные отверстия, на болты, крепим противотуманные фары.

   Проводим установку фар на посадочные места

7. Сами фары установлены, теперь необходимо закрепить блоки розжига ксенона.
8. Делаем это в подкапотном пространстве, подальше от попадания воды.
9. От блоков отходят провода с лампочками, которые необходимо установить блок-фары «противотуманок».

   Закрепляем блоки розжига ксенона на металлических брызговиках справа и слева

10. Теперь, проводим подключение ПТФ и ксенона к электрической цепи.

    Схема подключения ПТФ к общей бортовой сети

11. На последнем этапе проводиться тестирование на работоспособность.

Как рекомендует большинство автомобилистов и экспертов, установку ксенона необходимо доверять профессионала. Таким образом, если автомобилист не уверен, что способен сделать все сам и правильно, лучшим вариантом остается обратиться в автосервис или к автоэлектрику.

Выбор ксеноновых ламп на ВАЗ-2114

Когда процесс установки рассмотрен, стоит рассмотреть, что входит в комплект ксеноновых противотуманных фар и где его можно приобрести. Для начала, разберем, с чего состоит весь комплект ксенона в ПТФ:

• Фары;
• Лампочки;
• Реле включения;
• Комплект проводов;
• Схема подключения;
• Кнопка для включения/выключения ПТФ.

  Комплект ксенона для противотуманных фар

Где необходимо покупать

Теперь, когда понятно, с каких элементов состоит комплект, стоит поговорить о вариантах покупке:

Китайский ксенон, или?

Дешёвый китайский ксенон светит куда угодно, но только не на дорогу

Не стоит брать китайский вариант ксенона, лучше немного добавить и купить, пусть дешевый, но качественный брендированный товар.

На него, как правило, имеется гарантия, а качество заверяется сертификатами. Но, как показывает практика, Китай Китаю рознь и попадаются довольно неплохие и качественные детали даже китайского производства.

Установить ксеноновые противотуманные фары ВАЗ-2114 достаточно легко и просто. Более сложной задачей остается выбор изделия, поскольку рынок автомобильных запасных частей насыщен ими, а поэтому можно найти наиболее подходящий вариант для любого автомобилиста.

Способы установки птф на ваз 2113, 2114, 2115

Монтаж противотуманок может быть выполнен несколькими способами. На каком из них остановиться, каждый автовладелец решает сам, исходя из своих возможностей и предпочтений. Рассмотрим наиболее распространённые варианты установки:

1. Покупка переднего бампера с ПТФ. В этом случае фары продаются уже вмонтированными в передний бампер. Как правило, деталь можно без проблем приобрести в автомобильных тюнинг-ателье и тут же произвести её монтаж и подключение. К недостаткам этого варианта стоит отнести высокие финансовые затраты.

   Покупка бампера с установленными ПТФ является самым дорогостоящим вариантом установки противотуманок на автомобиль

2. Покупка бампера с отверстиями под ПТФ. При таком способе установки следует приобрести бампер с отверстиями под фонари и сами фары со всеми необходимыми элементами (провода, реле, кнопка включения и т. д.).

   При покупке бампера с отверстиями под противотуманную оптику потребуется приобрести сами фонари и все необходимые комплектующие для подключения

3. Самостоятельная установка ПТФ является самым распространённым способом монтажа, поскольку требует минимальных финансовых вложений. Автовладельцу нужно приобрести лишь фары с необходимым установочным комплектом и облицовочные элементы.

   Наиболее распространённым вариантом установки ПТФ является приобретение и последующий монтаж комплекта противотуманных фар своими руками

Подключение противотуманных фар

Подключение противотуманных фар на ВАЗ 2114 требует некоторых дополнительных работ и использования специализированного оборудования.

1. Первым шагом необходимо приобрести комплект противотуманных фар, который включает в себя фары, провода, реле и выключатель.

2. Затем, следует подготовить автомобиль к установке фар. Для этого нужно отсоединить отрицательный клеммный зажим аккумуляторной батареи, чтобы исключить возможность короткого замыкания и повреждения электрооборудования.

3. После этого, вам потребуется прокладывать провода вдоль кузова автомобиля. Чаще всего требуется использование трубки для защиты проводки от повреждений.

4. Далее, нужно найти место, где будут установлены противотуманные фары. Обычно на автомобилях ВАЗ 2114 они размещаются в специальной нише на переднем бампере.

5. После установки фар, следует подключить провода к ближнему свету фар. Для этого, нужно найти провода ближнего света, обычно они расположены в месте, где находятся фары, установленные штатно.

6. Следующим шагом, подсоедините провода от противотуманных фар к реле противотуманного света. При этом, необходимо правильно подключить провода в соответствии с положением контактов на реле.

7. После этого, необходимо подключить провода от реле к панели приборов автомобиля или к отдельно установленному выключателю.

8. После завершения всех соединений, следует проверить работоспособность противотуманных фар. Для этого, включите зажигание и переключите выключатель фар в положение “туман”.

9. Если фары работают корректно, можно закрепить провода и закрыть доступ к проводкам.

Следуя этой инструкции, вы сможете успешно подключить противотуманные фары на ВАЗ 2114 и повысить безопасность движения при сложных погодных условиях.
