Автомобиль ВАЗ 2106 и его замок зажигания

Узел для системы зажигания авто

Иногда при эксплуатации отечественного автомобиля ВАЗ возникает такая ситуация: садишься в машину, вставляешь ключ в замок зажигания, проворачиваешь ключ до позиции I, а лампочки индикаторов на приборном табло не загораются. Если не замечаешь этого и пытаешься завести мотор, стартер не крутит и даже не щелкает. Опытные водители в таких случаях сразу проверяют исправность замка.

Замок зажигания ВАЗ классики состоит из двух частей: механической (секретки), в которую вставляется ключ, и контактной группы, к которой подключаются провода. Механическая часть неразделима с корпусом, и в случае выхода ее из строя необходимо менять замок. Контактная группа съемная, она вставляется в заднюю часть устройства и крепится при помощи пружинного кольца. Благодаря простоте конструкции замок зажигания автомобиля ВАЗ 2106 ломается крайне редко, почти так же редко, как двигатель или коробка переключения передач.

Существует всего лишь одна неисправность, из-за которой может потребоваться замена замка зажигания ВАЗ классики в сборе — поломка в механизме секретной части. Выполнить операцию по замене устройства можно своими руками даже в чистом поле за 10 минут.

Снятие неисправного устройства

Для снятия замка зажигания ВАЗ 2106 необходимы следующие инструменты:

• плюсовая отвертка;
• шлицевая отвертка;
• шило.

Замена узла зажигания

При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1,5-2 мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи

Несмотря на то, что ток напряжением в 12 вольт практически безвреден для здоровья взрослого человека, при снятии устройства можно нечаянно замкнуть провода, что, в свою очередь, может привести к выходу из строя важного электрического оборудования автомобиля

Пошаговая инструкция:

1. Для начала вставить ключ в выключатель зажигания и повернуть его на 90 градусов, в положение «0». Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
2. Далее необходимо снять пластиковый кожух рулевой колонки. Для этого последовательно открутить 5 винтов, соединяющих между собой нижнюю и верхнюю части кожуха.
3. Затем аккуратно приподнять верхнюю часть кожуха рулевой колонки и вытянуть ее вверх. После этого убрать обе части кожуха в сторону.
4. Далее найти и открутить винты, крепящие само устройство. Их два, они расположены снизу выключателя, справа и слева.
5. Затем отцепить провода от контактов выключателя зажигания.
6. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор.
7. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.

Если, несмотря на все приложенные усилия, выключатель «отказывается» вылезать из кронштейна, значит, фиксатор не дожат до конца. Нужно нажать на фиксатор шилом, а затем немного поводить ключом влево и вправо, не проворачивая его. Фиксатор сожмется до конца, и останется только вытащить выключатель.

Замена контактной группы и установка замка зажигания

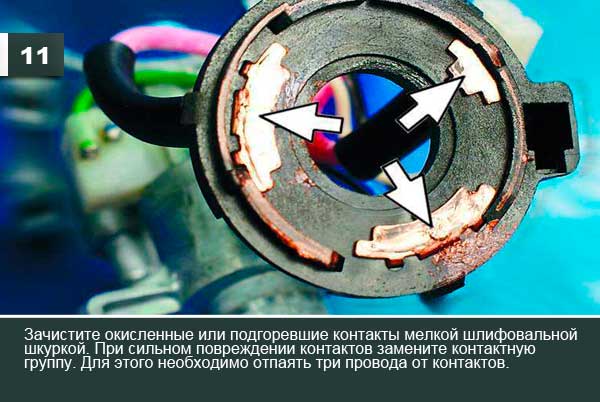

Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.

Алгоритм установки:

1. Сначала нужно вставить ключ в замок и провернуть его в положение «0».
2. Нажать на фиксатор и вставить выключатель в кронштейн.
3. Затем следует правильно подключить провода.
4. Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.

Где необходимо крепить провода

Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.

Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.

Цвету стрелок, изображенных на схеме, соответствует цвет проводов. Следует учитывать, что в проводке старых машин вместо розового провода может быть оранжевый. Удачи в ремонте!

Замена замка зажигания на ВАЗ-2110, 2111, 2112

• При утере ключа или выходе замка из строя двигатель невозможно запустить.
• К тому же замок еще и блокирует рулевую колонку, и если на вашем автомобиле он сломался вдали от сервиса и автомобильного магазина, и вам некого просить о помощи, машину можно будет увезти только на эвакуаторе.
• Но если у вас есть возможность купить замок и наличие минимального количества инструмента, вы можете заменить его самостоятельно.

Неисправности замка зажигания ВАЗ 2110

Неисправности замка зажигания ВАЗ 2110 и его семейства бывают следующие:

• Механическое разрушение – выход из строя личинки замка, блокирующего механизма рулевой колонки, деформация ключа, заедание замка во включенном положении (двигатель работает, при повороте ключа машина не глохнет);
• Нарушение электрической цепи – чрезмерный износ контактов замка и, как следствие, выход из строя его электрической части.

Замена замка зажигания на автомобиле ВАЗ 2110

На всех автомобилях семейства ВАЗ 2110 замок зажигания одинаковый. Меняется он аналогично. Для его снятия и установки понадобится следующий инструмент:

• крестовая отвертка;
• плоскогубцы;
• тонкое, острое зубило;
• молоток;
• ключ на 10.

Порядок снятия замка следующий:

Снять пластиковые кожухи рулевой колонки, выкрутив предварительно их винты крепления (они расположены снизу, со стороны нижнего кожуха);

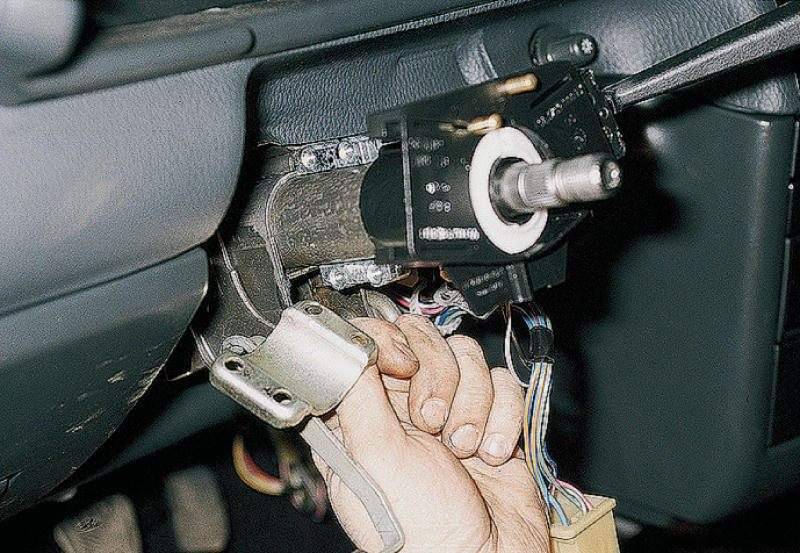

Снять левый подрулевой переключатель (указатели поворотов);

Отсоединить разъем замка зажигания;

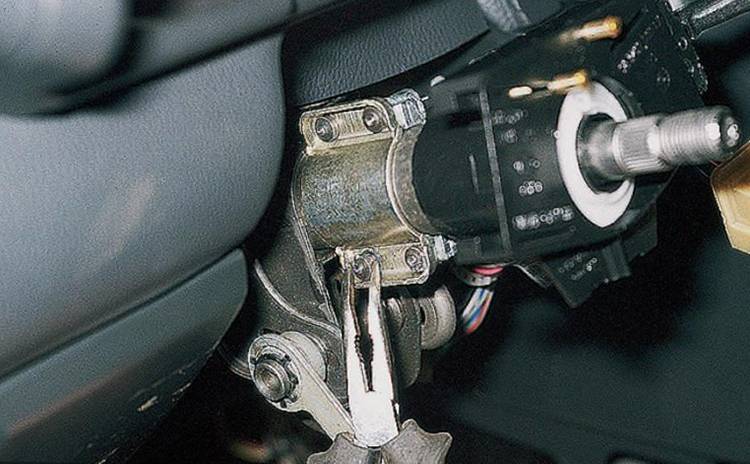

С помощью зубила и молотка отвернуть болты, стягивающие замок на рулевой колонке; для этого необходимо ставить острый край зубила на шляпку болта под таким углом, чтобы при ударе по нему молотком оно проворачивало болт против часовой стрелки;

Сорвав затяжку, полностью выкрутить болты пальцами либо плоскогубцами.

Итак, старый замок у вас в руках, можно устанавливать новый.

Установка производится в обратном порядке, но с одной особенностью: новые болты поставляются в комплекте с замком с отрывными шляпками, это своего рода альтернатива динамометрическому ключу.

Завод-производитель рекомендует новый болт затягивать до тех пор, пока его шляпка не оторвется. Такая затяжка считается достаточно сильной.

Замена личинок дверей и багажника

Для замены личинки двери необходимо снять дверную панель салона. Она держится на двух винтах и пистонах, расположенных по ее периметру.

Порядок снятия обшивки:

Выкрутить «солдатик» блокировки замка из салона.

Снять декоративную накладку блока ручки открытия/закрытия двери изнутри.

Выкрутить винты, скрытые под ней. После высвобождения ручки снять ее с тяги.

1. Выкрутить саморезы декоративной накладки динамика и снять ее.
2. Плоской отверткой поддеть фиксатор рукоятки стеклоподъемника и снять ее.
3. Специальной пластиковой монтажной лопаткой, или чем-то похожим, аккуратно сорвать пистоны панели из двери.

Рекомендуется предварительно купить несколько пистонов, т.к. они нередко ломаются.

Замена личинок замков

• После того, как панель снята, можно приступить к замене личинки замка двери.
• Нужно отсоединить тягу, идущую от личинки к замку, поддев ее отверткой со стороны привода личинки.
• Далее плоскогубцами или отверткой поддеть фиксатор личинки и изъять ее из двери, затем вставить новую личинку и собрать все в обратной последовательности.
• Осталось только вытащить личинку.
• Замена личинки замка багажника выполняется несколько проще.
• Для этого снимаем обшивку крышки багажника, после чего открывается полный доступ ко всему механизму замка.
• Отворачиваем болт, крепящий кнопку с личинкой к крышке багажника, и снимаем механизм в сборе, отсоединив его от тяги, идущей к самому замку, и меняем его на новый.
• Установку и сборку крышки багажника производим в обратном порядке.

Итог проделанной работы

Из всего вышесказанного можно сделать вывод, что все эти операции достаточно просты и при наличии минимального количества инструмента это может сделать любой, кто умеет пользоваться отверткой и гаечными ключами. А если все сделать самому, то можно сэкономить время и деньги на поездке в сервис.

Ремонт замка зажигания ВАЗ 2110

Ремонт замка зависит от того, что именно придётся исправить и делится на:

• Замена контактов. Для этого нужно отсоединить штекер от лампы, отогнуть три защёлки и снять крышку. После осмотра пластины световода и устранения дефектов на ней, таких, как чёрный налёт, результатов нет, то нужна замена пластины. Такую же процедуру сделать с остальными пластинами.
• Профилактика для контактов. Для этого нужно раз в полгода обработать спецсредствами, такими как WD-40 или графитная смазка. Экономить на них не стоит.
• Вышел из строя микровыключатель. Нужно выкрутить винты и снять стержень, а затем отжать фиксатор. Вставить новый и собрать всё обратно.

Но стоить заметить, что ремонтировать самостоятельно замок зажигания это не безопасно. Если есть возможность, то лучше обратиться к высоко квалифицированным мастерам автосервиса.

Расположение и схема платы

У всей линейки жигули, замок находится с правой стороны от рулевого колеса, вшитый в пластиковый короб, представлен в виде целостного блока с дюралевого сплава. С тыльной стороны к которому подведена плата с контактными разъемами (всего 8). Контактная группа из проводов имеет строго свое предназначение, схема (распиновка) такова:

1. Микровыключатель ключа;
2. Масса для дверцы водителя;
3. Схема на стартер для подачи «плюса»;
4. 12 Вт. для подачи на систему запуска;
5. Ноль на ключ, когда он находится в замочной скважине;
6. Подсветка гнезда замка;
7. Напряжение непосредственно от аккумулятора;
8. Резервное гнездо для подключения иных приборов на усмотрение водителя.

Неисправности замка зажигания

Замену выключателя зажигания на ВАЗ 2110 приходится производить в том случае, если его работу уже никак не восстановить либо сломался/потерялся ключ. В остальных случаях как правило ремонтируют.

Выделяют две группы основных поломок:

• Неисправна механика. Самая распространенная проблема это поломка личинки. Ключи изготовлены из мягкого металла, поэтому они ненадёжны и могут зачастую просто обламываться. Также существует проблема с блокировкой руля или же просто может заедать ключ при включенном положении.
• Износ группы контактов. Независимо от того, какая у Вас поломка, все равно придется демонтировать замок. Если же заклинил язык блокиратора, то придется потрудиться, чтобы исправить ситуацию. Контактная группа или личинка вполне хорошо поддается ремонту.

Главная причина поломки контактной группы (выгорание) — перегрузка электрооборудования автомобиля.

Для того, чтобы проверить замок зажигания на ВАЗ 2110 существует множество инструкций и способов, некоторые из них рассмотрим.

Подробная инструкция проверки неисправностей в замке зажигания:

• Первое, что нужно сделать это отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
• Демонтируйте пластиковый кожух рулевой колонки, чтобы добраться к контактам колодок, ведь именно с их помощью подключается питание к электропроводке авто. Далее отсоедините разъем самого жгута от бортовой сети и вытяните его.

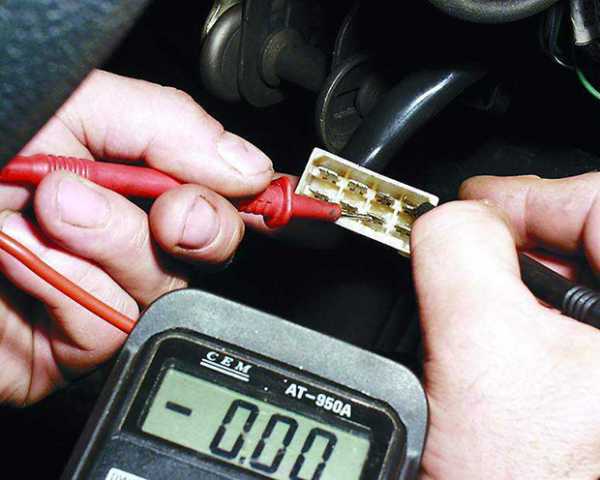

• Далее Вам нужно омметром чтоб провести проверку сопротивления на самих контактах при этом установив ключ в положении 1, 2 или 3. Когда контакты исправны, то сопротивление на них будет равно нулю, если же бесконечности, то замок поломан. В случае их незначительного подгорания, прибор будет показывать незначительное противодействие.
• Для того, чтобы проверить исправность подсветки нужно подать постоянный ток с напряжением 12В на контакты 2 и 6 колодки жгута проводов. В таком случае если же лампа будет гореть — с ней все в порядке, если же нет — разрыв в электроцепи или она банального перегорела. проверка электроцепи замка зажигания
• Если Вы увидели, что контакты 15, 30 и 50 в замке зажигания неисправны, то нужно заменить всю контактную группу.

Как работает включатель зажигания ВАЗ 2110

Расположен замок слева рулевой колонки. Корпус замка скрытый пластиковым кожухом, обзору доступен лишь прорезь для ключа, а провода находятся снизу.

Вместе с поворотом ключа проворачивается и контактный диск, что приводит в действие электрические цепи.

Замки зажигания имеют такие положения:

• «Выключен». Маркировка «0».
• «Зажигание». Маркировка «I».
• «Стартер». Маркировка «II».
• «Блокировка». Маркировка «III»

Вставлять и вынимать ключ нужно с «I» или «III» положения.

Из состояния «Блокировка» в маркировку «Выключено» выполняется замыкание электрического поля в структуре машины (дополнительные приборы, свет, печка)

Положение «Стартер» — самопуск и двигатель приводится в рабочее состояние. Когда мотор запустился, нужно переключить на маркировку «Зажигание».

Чтобы выключить двигатель, нужно провернуть ключ на лево, маркировка «Выключено».

Замена замка зажигания на ВАЗ-2112

Замена всего узла займёт от силы час-полтора, а цена нового замка зажигания на ВАЗ-2112 в пределах 1 000 рублей.

Иногда можно сэкономить и поменять только контактную группу. Тогда замена своими руками и покупка отдельно контактной группы обойдётся в триста рублей от силы.

Снятие

О причинах поломки замка и возможных неисправностях можно говорить долго, но если стоит задача снять замок, то это можно сделать за полчаса, если следовать довольно простому алгоритму действий, но для начала стоит прислушаться к простому совету:

любые работы с электричеством требуют обязательного отключения аккумулятора. Первое правило безопасности — снять минусовую клемму с АКБ или же отключить тумблер массы, если таковой есть.

Только после этого можно приступать к работе. И ещё — очень не помешает организовать приличное освещение. Работа в районе рулевой колонки всегда связана с теснотой и недостатком света. Потратив несколько минут на организацию хорошего освещения, мы сэкономим кучу времени и нервов во время работы.

Кроме штатного набора ключей и отвёрток в работе пригодится молоток и зубило. Лучше найти два молотка для компенсации ударного усилия, а пока снимаем замок в таком порядке:

1. Для доступа к замку зажигания будет необходимо снять декоративный пластиковый кожух, а делать это удобнее при опущенной до упора рулевой колонке. Рычаг механизма регулировки находится прямо под рулём.
2. Теперь можно снимать кожух, а для этого нужна отвёртка с крестовым шлицом. Выкручиваем все саморезы, аккуратно демонтируем пластиковый кожух.
3. После удаления кожуха открывается доступ к проводке. В первую очередь нужно отключить контактную колодку контактной группы замка зажигания.

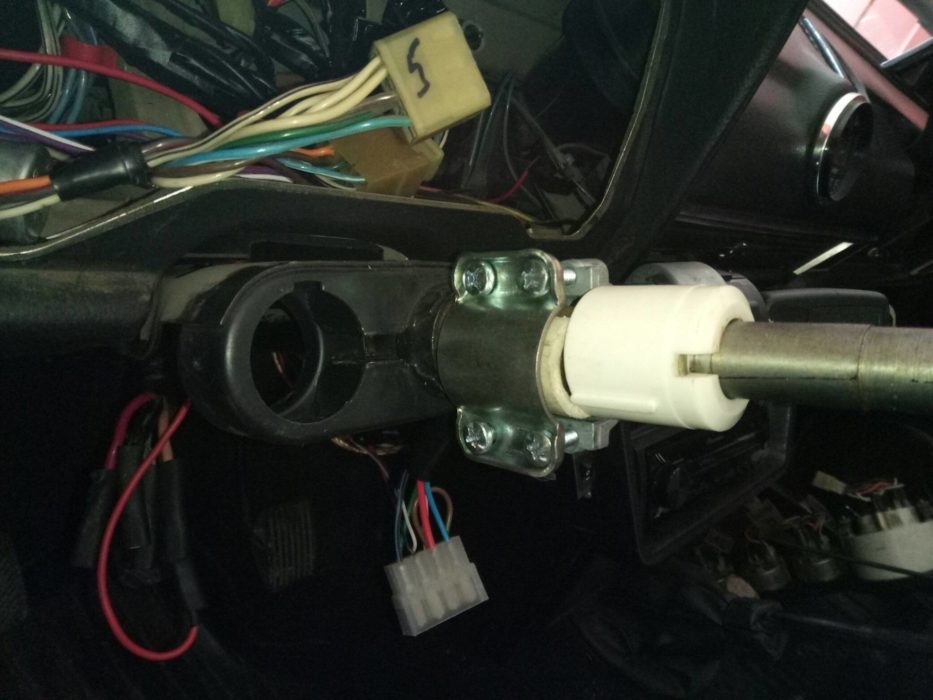

4. С целью защиты от угона, сам корпус замка крепится к рулевому валу стальным хомутом. При установке, как правило, болты обламываются, поэтому по-человечески их открутить не получится. Вот для этого нам и понадобится молоток и зубило. Замок прикручен не болтами, а шпильками. Скорее всего это сделано в противоугонных целях. И, если Ваш новый замок оснащен именно болтами, то не пугайтесь, современные угонщики просто проворачивают личинку.
5. Теперь придётся попадать острым зубилом прямо по шляпкам болтов, причём наносить удары нужно по направлению против часовой стрелки. Лучше, если в этот момент помощник поддержит второй молоток с противоположной стороны рулевого вала. Таким образом удастся избежать лишних вибраций и лишней ненужной нагрузки на рулевую колонку.
6. После нескольких ударов зубилом болты должны поддаться и начать выкручиваться. Теперь их можно подцепить плоскогубцами, круглогубцами или подобным инструментом.

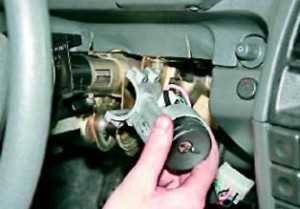

7. Как только болты выкручены, замок зажигания в сборе можно снимать с рулевой колонки для ремонта, диагностики или полной замены.

Установка нового замка зажигания

Независимо от того, ставим мы новый замок или же отремонтированный старый, придётся покупать четыре хитрых болта со срывающимися головками.

Конечно, можно установить и простые болты, но так мы значительно упростим жизнь угонщику, если он позарится на наш автомобиль. Если мы установим правильные одноразовые болты, то просто так открутить замок у него не получится, вспомните, сколько шума мы наделали, пока выбивали болты.

В остальном процесс установки нового замка зажигания на автомобили ВАЗ десятого семейства достаточно прост:

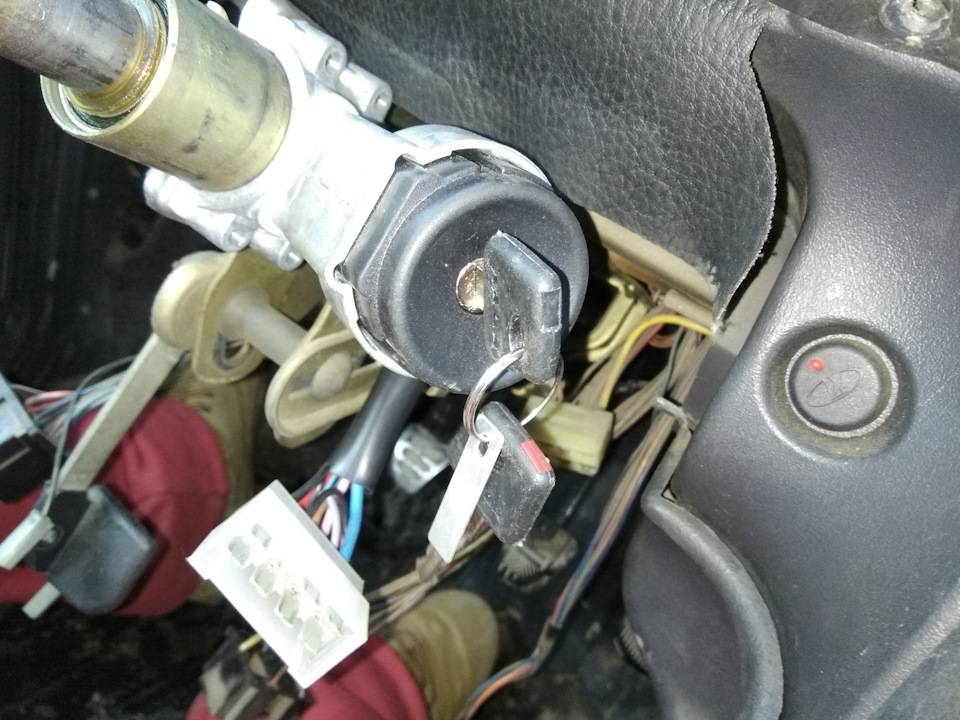

1. Устанавливаем корпус замка с контактной группой в сборе на рулевой вал и прижимаем его планкой. Наживляем болты.
2. Накидным ключом или головкой с воротком закручиваем болты до упора.
3. Перед тем, как отламывать головки, необходимо отрегулировать положение рулевого колеса так, чтобы рулевой вал фиксировался в положении ключа в замке против метки «I». Если этого не происходит, руль вращается свободно и вал не блокируется, необходимо выставить замок таким образом, чтобы защёлка зашла в паз на валу.
4. После окончательного закрепления на валу головки должны отломаться. По крайней мере, этого нужно от них добиться.
5. Ещё раз проверяем работоспособность механизма блокировки, подсоединяем контактную колодку, подключаем минусовую клемму АКБ и проверяем работоспособность замка зажигания в сборе. Если все в порядке, можно устанавливать декоративный кожух.

Замена замка зажигания ВАЗ 2110 своими руками |

Замок зажиганиянеисправный замок зажиганиязамок зажигания ВАЗ 2110

На самом деле, замок зажигания  — это не более чем прерыватель, который размыкает или замыкает необходимые для работы двигателя группы контактов, неисправность этого узла — увеличит шансы угона вашего автомобиля, а также создаст вам массу неприятностей в самый неподходящий момент.

Замена замка зажигания ВАЗ 2110 производится по следующим причинам:

1. После попытки угона автомобиля со взломом замка зажигания;
2. Когда владелец автомобиля потерял свой ключ;
3. В случае выхода из строя контактной группы.

Машина может не заводиться из-за плохого контакта, что довольно легко можно проверить. Для этого достаточно отключить минусовую клемму на АКБ, и снять на рулевой колонке нижний кожух. Затем необходимо отключить контакты и произвести проверку, используя омметр. У проверяемых контактов должно быть нулевое сопротивление, если же это не так — необходимо обязательно заменить замок зажигания ВАЗ 2110.

Замена замка зажигания ВАЗ — личинка или контактная группа

Замена замка зажигания ВАЗ 2110 на новый необходима лишь в том случае, когда он полностью вышел из строя или имеет серьезные механические повреждения, в остальных случаях можно попытаться произвести замену вышедших из строя частей замка. Если вам необходимо всего лишь восстановить замок зажигания, к примеру после того как автомобиль пытались угнать или в случае, когда ключ стал плохо проворачиваться в замочной скважине — то вероятнее всего можно будет ограничиться лишь частичным ремонтом, то есть заменой личинки замка зажигания.  Замена вышедших из строя элементов производится довольно просто, и справиться с ее проведением под силу каждому автомобилисту, обладающему минимальными навыками.

Из инструмента вам понадобится:

1. Молоток;
2. Отвертка;
3. Зубило;
4. Ключ на «10».

Замена замка зажигания ВАЗ 2110 пошаговая инструкция

Первое, что необходимо, прежде чем менять замок зажигания ВАЗ 2110, это обесточить автомобиль. Для этого отключите «минусовую» клемму на АКБ, затем снимите кожух рулевой колонки. В целях облегчения процедуры замены личинки необходимо извлечь замок зажигания, затем заменить неисправную личинку рабочей и поставить замок обратно.

Если рассуждать с финансовой точки зрения, то можно сказать, что замена контактной группы — самая выгодная. Принцип разборки чем-то напоминает предыдущий, вам также придется снять кожух и замок. Для того чтобы не возникло неприятных моментов, советую отключая контактную группу, производить маркировку всех снимаемых проводов, это позволит вам избежать перепутывания и сэкономит ваше время. В некоторых автомобилях в контактной группе есть стопорное кольцо, для снятия которого вам потребуется шило. После произведения замены контактной группы не забудьте вернуть стопорное кольцо на место.

Замена замка зажигания ВАЗ 2110

Чтобы заменить замок зажигания ВАЗ 2110 также не потребуются какие-то сверх способности, однако если не знать некоторых нюансов можно хорошенько повозиться и намучиться.

Производится замена замка зажигания таким образом:

1. Производя замену, используйте специальные болты с отрывными головками, которые некоторые автомобилисты советуют заменять двадцатимиллиметровыми болтами М6, мотивируя тем, что такие проще снимаются в случае необходимости повторного ремонта замка зажигания. Безусловно, так оно и есть, однако есть и другая сторона медали, облегчая разборку замка зажигания вы собственноручно снижаете уровень безопасности и противоугонной защиты своей машины.2. Для того чтобы ослабить затяжку болтов вам понадобится зубило, используя его следует быть предельно осторожными, чтобы нечаянно не отрубить головку болта;

3. Прежде чем заменить замок зажигания ВАЗ 2110, вставьте в него ключ и поверните в положение «I», это необходимо для того, чтобы защелка-фиксатор блокирующая механизм рулевого вала, вошла в корпус замка.

4. После этого можно ставить замок зажигания на рулевую колонку, и закрепляя его скобой, зажать новыми крепежными болтами.

5. После того как вынете ключ из замочной скважины, следует обязательно убедиться в работоспособности механизма блокировки рулевого вала. В случае несрабатывания фиксатора вала, после полного оборота рулевого колеса, потребуется произвести регулировку положения замка зажигания на рулевой колонке, до тех пор пока защелка замка не войдет в паз на рулевом валу.6. По окончанию регулировки, а механизм блокировки работает, используя накидной ключ на «10», аккуратно затягивайте болты до тех пор, пока не оторвутся их головки.

На этом у меня все, теперь можно с уверенностью сказать, что замена замка зажигания ВАЗ 2110 — закончена!

Замена личинок замков

После того, как панель снята, можно приступить к замене личинки замка двери.

Нужно отсоединить тягу, идущую от личинки к замку, поддев ее отверткой со стороны привода личинки.

Далее плоскогубцами или отверткой поддеть фиксатор личинки и изъять ее из двери, затем вставить новую личинку и собрать все в обратной последовательности.

Осталось только вытащить личинку.

Замена личинки замка багажника выполняется несколько проще.

Для этого снимаем обшивку крышки багажника, после чего открывается полный доступ ко всему механизму замка.

Отворачиваем болт, крепящий кнопку с личинкой к крышке багажника, и снимаем механизм в сборе, отсоединив его от тяги, идущей к самому замку, и меняем его на новый.

Установку и сборку крышки багажника производим в обратном порядке.

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить схему подключения проводов замка зажигания ВАЗ 2106, требуется разобраться с распиновкой устройства:

1. Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
2. Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
3. Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
4. Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

Отдельно следует рассказать о классификации по цветам:

• 30 — розовый контакт;
• INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
• 30/1 — коричневый контакт;
• 50 — красный контакт, применяется для запуска стартерного устройства;
• 15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

1. Ключ вставляется в отверстие на замке и проворачивается в режим 0.
2. Нажимается фиксатор, а затем устройство монтируется в кронштейн.
3. Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
4. Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
5. Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.
