Ремонт и замена трапеции стеклоочистителя своими руками

Стеклоочистители – забота о чистоте

Сегодня личным транспортом никого не удивишь, и комплектация современных моделей направлена на обеспечение должной безопасности участников дорожного движения. Одними из основных элементов, отвечающих за наше спокойное передвижение, являются стеклоочистители авто. Именно они обеспечивают чистоту лобового и заднего стекла во время осадков, удаляют капли влаги, грязь, следы от насекомых и прочий мусор.

А разве можем мы реально оценить ситуацию на дороге, когда стекло недостаточно очищено, все в разводах, и нам постоянно приходится напрягать зрение? Из этого следует, что качественная работа дворников имеет непосредственное влияние еще и на наше здоровье. Но сейчас нас интересует не узел в целом. Мы поговорим о трапеции. Именно она отвечает за преобразование вращательного импульса мотора в поступательное движение щеток стеклоочистителей.

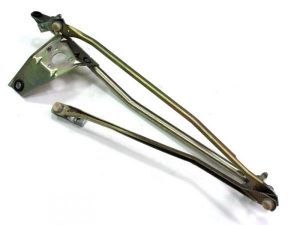

Трапеция представляет собой довольно сложное электромеханическое устройство и часто выходит из строя. Основными элементами очистителя являются корпус, тяги, валы и моторчик. Составные части редуктора – пальцы и шарниры. Принцип работы заключается в следующем: моторчик стеклоочистителя создает вращательное перемещение пальца и приводит в движение саму трапецию. Тяги соединяют валы с редуктором и осуществляют передачу колебательных движений. В результате щетки дворников перемещаются из стороны в сторону и очищают стекло от загрязнений.

Самостоятельная замена трапеции стеклоочистителя на ВАЗ 2110

Актуальная тема для владельцев соответствующей модели – замена трапеции стеклоочистителя на ВАЗ 2110. Автомобилисты со стажем знают: эта деталь подвержена быстрому износу. точнее не сама деталь, а некоторые ее компоненты. В частности, втулки из пластика. Конструкция ли в этом виновата, или еще какие-нибудь недоработки, но они изнашиваются значительно быстрее, чем остальные механизмы.

Между тем, работоспособность стеклоочистителей – гарантия безопасности при плохой погоде.

Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная неполадка проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается натужность, с которой дворники двигаются по стеклу.

Наличие подобных симптомов говорит об износе механизмов трапеции стеклоочистителя.

Попытки ремонта детали – тем более в кустарных условиях – нецелесообразны: слишком тонкий механизм, да и пластиковые втулки не подлежат замене. Единственный выход – замена трапеции.

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.

Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем

Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена. Установка новой трапеции производится в обратном порядке

Установка новой трапеции производится в обратном порядке.

Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.

Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше ).

Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.

Заметим. что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).

Вывод: чтобы не приобрести вместе с сомнительной вещью ворох проблем, устанавливаем родную деталь, не гоняясь за копеечной экономией.

Как видим, замена трапеции стеклоочистителя на ВАЗ 2110 – весьма простое занятие, доступное даже для дилетанта

Еще раз обратим внимание начинающих автолюбителей, что все действия должны производиться с максимальной аккуратностью – в особенности связанные с извлечением

• Почему не работают дворники на ВАЗ 2110? Несколько популярных причин и способы починки
• Замена троса ручника на ВАЗ 2107. Никаких СТО. Сделай сам
• Замена топливного фильтра на Kia Spectra своими руками
• Как поменять резинку на дворнике? Простые и быстрые способы

Неприятно, когда в самый подходящий момент появляются проблемы со стеклоочистителем, например, дворники отказываются работать, их движения затруднены, либо щетки царапают лобовое стекло автомобиля. Возможно придется менять трапецию очистителя в сборе, но какую установить в замен старой?

Lada 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Logbook › Трапеция дворников — замена на ВАЗ 2110-12

Трапеция дворников передает усилие от двигателя на поводки стеклоочистителей. Лучшее качество очистки лобового стекла будет лишь в том случае, когда все элементы дворников исправны. Если шарниры трапеции забиты грязью или в них высохла смазка, энергии моторчика не хватит для качественной очистки. Поэтому владельцы автомобилей десятого семейства раз в 5 – 10 лет вынуждены ремонтировать трапецию, чтобы избежать ухудшения работы дворников.

ЧТО ВЛИЯЕТ НА СОСТОЯНИЕ ТРАПЕЦИИМотор и трапеция дворников расположены непосредственно под стеклом, поэтому часть воды или омывающей жидкость попадает на них. Помимо воды туда попадают пыль, грязь и различный мелкий мусор. Все это приводит к изменению свойств смазки и ухудшению работы трапеции. Когда смазка теряет свои свойства, начинается износ пластиковых втулок шарниров, в результате появляется люфт и увеличивается сопротивление при работе.КАК СНЯТЬ ТРАПЕЦИЮ ДВОРНИКОВключ на 10; тонкая плоская отвертка; крестовая отвертка. В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки. Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.РЕМОНТ ТРАПЕЦИИВо время ремонта необходимо очистить все элементы трапеции от грязи и осмотреть шпильки. Если на их ребрах обнаружен износ, придется менять трапецию. Ремонт трапеции заключается в замене пластиковых колпачков. Для этого вам понадобится ремкомплект и кипяток. Сначала разберите трапецию, используя в качестве рычага монтировку или мощную плоскую отвертку. После этого срежьте старые пластиковые колпачки. Если не получается срезать, воспользуйтесь бокорезами и откусывайте от колпачков по кусочку, пока не получится вытащить их из тяг трапеции. Также можно подержать концы трапеции в кипятке, достаточно 2 – 3 минут, после чего вытолкните колпачки из посадочного места.На автомобили «десятого» семейства – ВАЗ 2110, 2111 и 2112 устанавливали три вида трапеций, которые отличались незначительными деталями. Поэтому существует вероятность, что придется подгонять либо тяги трапеции, либо колпачки. Достаньте колпачок и осмотрите. Если на нем сверху есть фиксирующий выступ, проверьте выемку под него на посадочном месте тяги. Если выемки нет, придется или срезать выступ на колпачке (не влияет на работоспособность и надежность трапеции) или пропиливать его в тяге. Если на колпачке выступа нет, никакой подгонки проводить не придется.

Пошаговый процесс замены

1. Шлицевой отверткой снимите резиновые колпачки и открутите две гайки крепежа поводков дворников. Гайки под головку на десять.

Снимите поводки дворников, потянув от руки на себя. С помощью шлицевой отвертки снимите четыре пластиковые заглушки и открутите четыре винта под крестовую отвертку. Винты крепят накладку жабо под лобовым стеклом.

Крестовой отверткой открутите семь винтов крепления утеплителя моторного щита к накладке жабо. Крепящие винты расположены под всей длине утеплителя.

В углах справа и слева открутите под одной гайке крепления жабо. Гайки под головку на десять.

Поднимите накладку вверх и отведите в сторону.

Поднимите расширительный бачок охлаждающей жидкости вверх и отведите в сторону. Шланги подходящие к бачку снимать не нужно.

Открутите две гайки крепления трапеции к перемычке под лобовым стеклом.

В глубине открутите последний болт крепежа трапеции и демонтируйте ее вместе с моторчиком. Болт под головку на десять.

При необходимости открутите три болта крепежа моторчика и переставьте его на новую трапецию.

Наглядно процесс замены трапеции дворников ВАЗ 2110, 2111, 2112 в этом видео:

Если вам требуется ремонт трапеции дворников ваз 2110 и вы не знаете как это сделать, читайте как это сделать в этой статьей. Тут вы найдете пошаговое руководство по ремонту и замене трапеции дворников ваз 2110.

Ремонт трапеции дворников ваз 2110

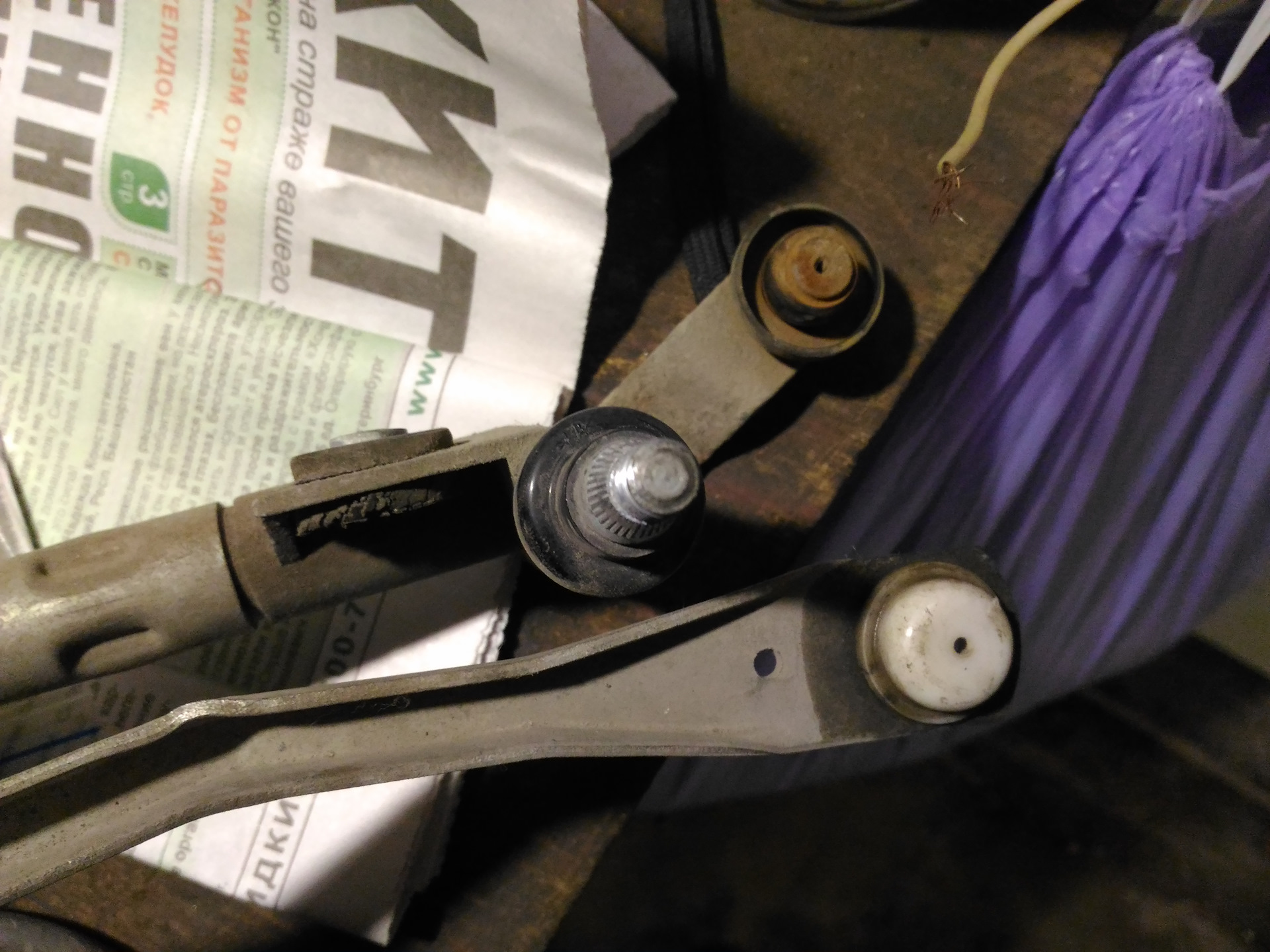

Для начала снимаем старую трапецию. Ее нужно просто отсоединить от моторчика.

Регулировочные шайбы нужно крутить, если требуется настройка трапеции.

Необходимо промыть всю трапецию.

Дальше нужно провести дефектовку всех деталей которые того требуют.

Без токаря будет сложно, я нашел токаря и заказал необходимые детали из качественных материалов.

Плюс нужно заказать выколотку для старых втулок, у того-же токаря.

Нужно подготовить все посадочные места для установки новых качественных втулок из латуни. Смазать все трущиеся элементы.

Собирать трапецию нужно используя смазку Циатим или какие либо другие качественные смазки.

Провел проверку, все работает!

Если у вас остались вопросы по ремонту трапеции дворников ваз 2110 посмотрите это видео:

Способы крепления щеток

До 1999 года большинство производителей автомобилей использовали тип крепления штатных щеток стеклоочистителей под названием «крючок» или «Hook». Это универсальное устройство в виде буквы «U», которое позволяет защелкнуть щетку и не переживать о надежности ее установки. В настоящее время набирают популярность следующие типы креплений:

1. Боковой штырь — появилось в 2005 году на BWM, Volvo и других автомобилях. Позволяет фиксировать щетки с помощью специального бокового штыря на 22 или 17 мм.
2. Кнопка или «Push Button» — адаптер для стандартных щеток стеклоочистителей шириной 16 мм. Достаточно защелкнуть устройство для крепления, а для снятия необходимо нажать на специальную кнопку.
3. Pin lock — фиксация щеток с помощью специального встроенного замка. Используется в автомобилях Audi.

Схема крепления «Push Button»

Это далеко не полный перечень видов креплений. Каждый производитель может использовать собственные конструкции для фиксации щеток.

Несмотря на относительную простоту стеклоочистителей ветрового стекла, без них сложно представить современную машину. Водители могут прямо из салона управлять работой дворников, удалять грязь и улучшать видимость дорожной ситуации. А электронные системы и вовсе автоматически следят за чистотой стекла, увеличивая комфорт и безопасность вождения без участия человека.

Почему на ВАЗ 2110 не работают дворники — причины и способы ремонта

Без дворников в дождь или снегопад далеко не уедешь, поэтому мы сегодня обсудим тему, почему на ВАЗ 2110 не работают дворники, как поступать в такой ситуации.

Устройство

Общее устройство системы стеклоочистителя:

1. Как всем известно, привод дворников в состояние «взмахов» различной быстроты осуществляет электромотор, в котором есть встроенный редуктор, а работает движок от постоянного тока. В якоре моторчика «встроены» три щетки, с помощью которых дворники ВАЗ 2110 работают в трех режимах. Частот скорости всего две: одна – для быстрого движения (например, во время ливня), вторая – медленно или в прерывистом режиме;
2. Электрическая составляющая – это переключатель (под рулем); реле, включающее прерывистый режим; дополнительное реле; выключатель. Всю электросистему объединяют провода (в колодках) через термический биметаллический предохранитель. Причем как одно, так и другое реле, а также предохранитель F5 расположены в монтажной части, а биметаллический предохранитель с концевым выключателем – в редукторе электромоторчика;
3. Непосредственно стеклоочистители. Важен их размер, а также материал, форма, устройство. Проверьте, скрипят ли уже установленные, исправен ли механизм, поводок, возможно, им нужна доработка;
4. Механика. Это прежде всего – привод, который может сломаться.

Схема стеклоочистителя ВАЗ 2110

Причины неисправности

Поэтому, если щетки совсем «зависли», или только скрипят, первопричину следует искать в электродвигателе. Не забывая при этом, что помимо проблем с электрикой, могут быть неисправности механического характера.

Наиболее распространенные из них:

• При включении стеклоочистителя слышен работающий моторчик, но сам он только дергается или вообще остается без движения. Прежде всего, нужно заподозрить, что гайка, крепящая кривошип к оси редуктора, открутилась или ослабла;
• Если стеклоочистители работают, но не синхронно, может быть виновным поводок. Скорее всего, ослабла гайка его крепления. Прежде чем ее подтягивать, необходимо поставить дворники в правильное положение.

Если неисправна электрическая часть, симптомы будут такими:

• Дворники работают медленно, останавливаются, где им вздумается, не желают занимать нижнее положение. В этом может быть виновным концевой выключатель. Его регулировка заключается в подгибании контактов. Если такой ремонт не помогает, то нужна замена всего электродвигателя в сборе, поскольку продается он только вместе с редуктором;
• Включен прерывистый режим, но щетки работают без остановки. Скорее всего, подвело реле, его нужно поменять. Это точно реле, если на ВАЗ при включенном прерывистом режиме неслышно шума вращающегося якоря моторчика дворников. Но если замена не помогла, возможно, у концевого выключателя окислились или подгорели контакты;
• Включаете любой из режимов, а слышится только, как щелкнул термометаллический предохранитель. Щетки «стоят», якоря также не слышно. Первым делом проверьте, возможно, щетки примерзли, поэтому не двигаются. Кстати, при этом зачастую перегорает предохранитель F5. Другая возможная причина — сгорел якорь;
• Электромоторчик не работает, хотя оба предохранителя целы. Нужно проверить все контакты, которые имеет привод, а также двигатель. Возможно, зависли щетки или якорь сгорел.

Ремонт

Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.

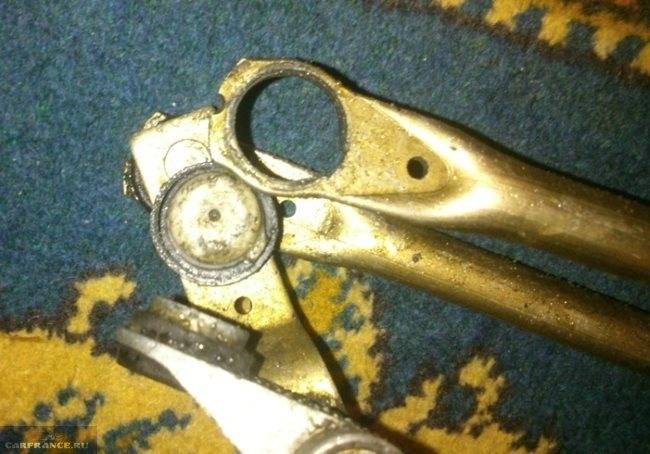

Как определить, что трапеции «кирдык»

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
2. При работе слышится непривычный шум.
3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

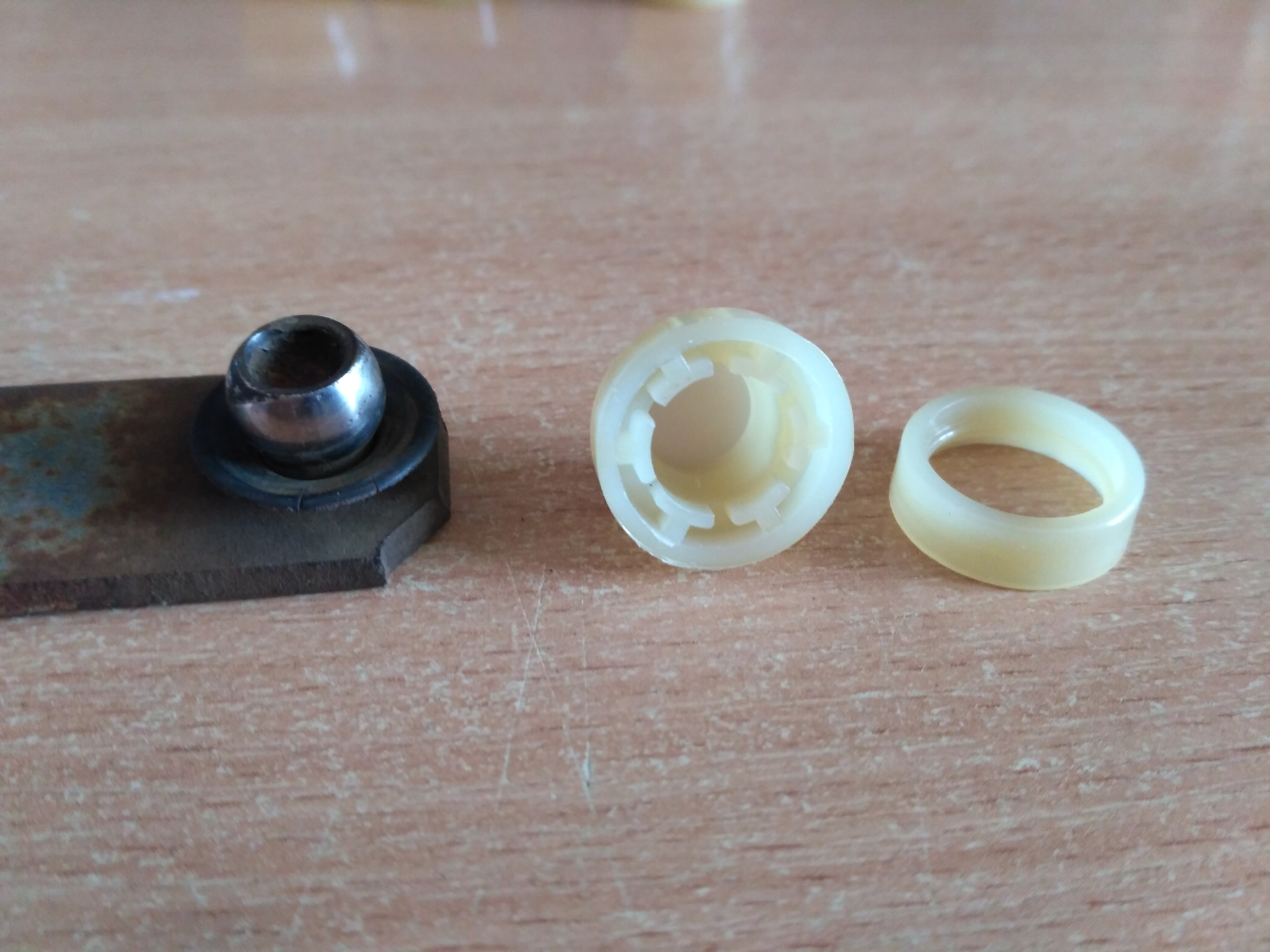

Ремкомплект для ВАЗ-2110

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

• Вороток с трещоткой;
• Удлинитель;
• Фонарик;
• Головка на десять;
• Шлицевая и крестовая отвертки.

1. Шлицевой отверткой снимите резиновые колпачки и открутите две гайки крепежа поводков дворников. Гайки под головку на десять.

• Снимите поводки дворников, потянув от руки на себя.
• С помощью шлицевой отвертки снимите четыре пластиковые заглушки и открутите четыре винта под крестовую отвертку. Винты крепят накладку жабо под лобовым стеклом. Крестовой отверткой открутите семь винтов крепления утеплителя моторного щита к накладке жабо. Крепящие винты расположены под всей длине утеплителя.

Замена трапеции дворников ваз 2110

Не думаю, что кто-то будет спорить с тем, что для безопасного управления автомобилем, необходим хороший обзор. Для этого необходимо, чтобы работал механизм, приводящий в движение щетки,была исправна трапеция дворников, но и сами щетки должны быть в хорошем состоянии и соответствовать времени году.

Погодные ненастья напоминают нам о регулярной замене щеток «дворников». Некоторые производители этих крайне важных деталей, рекомендуют менять щетки один раз в год. Дело в том, что под воздействием окружающей среды, резиновые вставки постепенно высыхают и теряют свою эластичность. Твердая резина работает как скребок, оставляя на стекле разводы и полосы. Проведите пальцем по лезвию резинки, если оно стерлось и затупилось, нужно заменить щетки. Не экономьте на мелочах и перед наступлением слякотной поры смените высохшие или сношенные дворники.

Своевременно пополняйте запас омывающей жидкости в бочке омывателя. Чтобы избежать отравления ядовитыми порами, покупайте только проверенную жидкость для чисткм стекол.

Ремонт и замена трапеции дворников 2110

Как правило, если нужна новая трапеция дворников, цена на механизм не самая высокая. Сама замена тоже не представляет особой сложности. Однако далеко не всегда механизм нужно менять. Как правило, часто удается ограничиться только ремонтом трапеции.

Более того, регулярные ревизии и замена только изношенных элементов позволяют продлить срок службы всего механизма, а также снизить нагрузки на моторчик печки и повысить общую эффективность работы дворников в целом.

Как выполняется ремонт трапеции

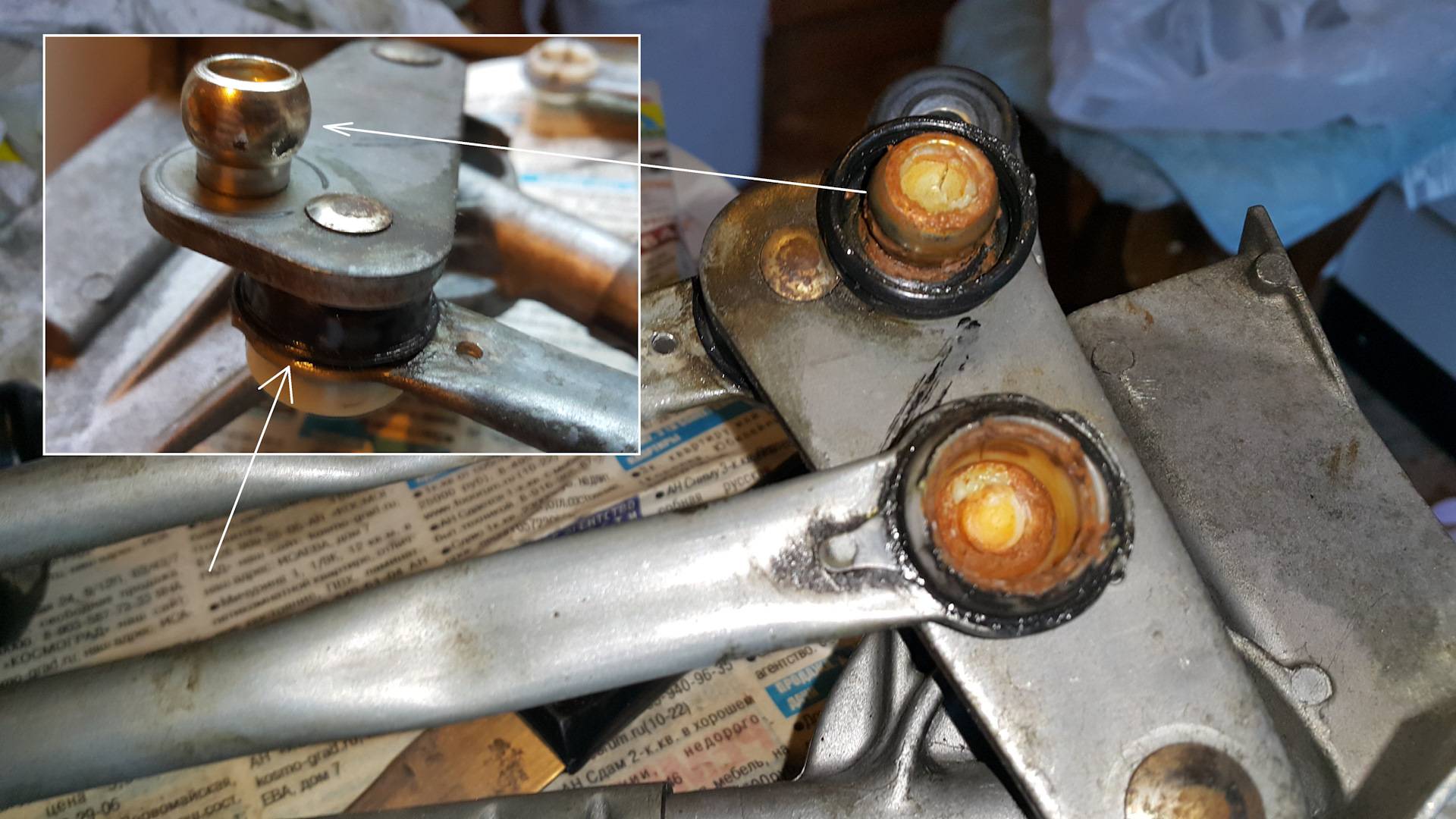

Прежде всего, после снятия все элементы трапеции нужно очистить, после чего изучить состояние шпилек. В случае сильного износа ребер трапецию нужно менять. Если же такого износа нет, достаточно заменить пластиковые колпачки, которые продаются в ремкомплекте.

1. Сначала трапецию разбирают, старые колпачки срезаются. Основная задача — вытащить колпачки из тяг трапеции. Еще можно погрузить концы трапеции в кипяток на несколько минут. Затем колпачки можно попросту вытолкнуть.
2. Далее нужно учитывать, что на модели ВАЗ 2110 устанавливались разные типы трапеций с небольшими отличиями. При этом часто необходима подгонка тяг трапеции под колпачки или колпачков из ремкомплекта под тяги.

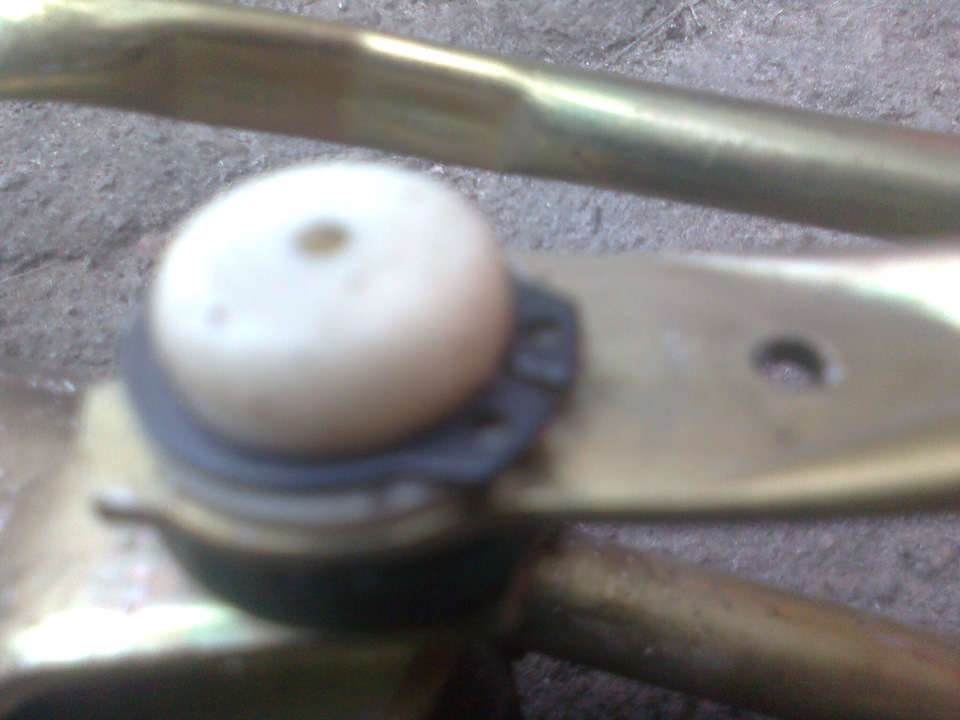

   На начальном этапе колпачки следует осмотреть. Если на них имеется фиксирующий выступ, на тяге должна быть выемка под такой выступ на тяге. В случае, когда такой выемки нет, выступ на колпачке нужно срезать или пропилить углубление под него на самой тяге. Если же выступа нет, доработки не потребуются.

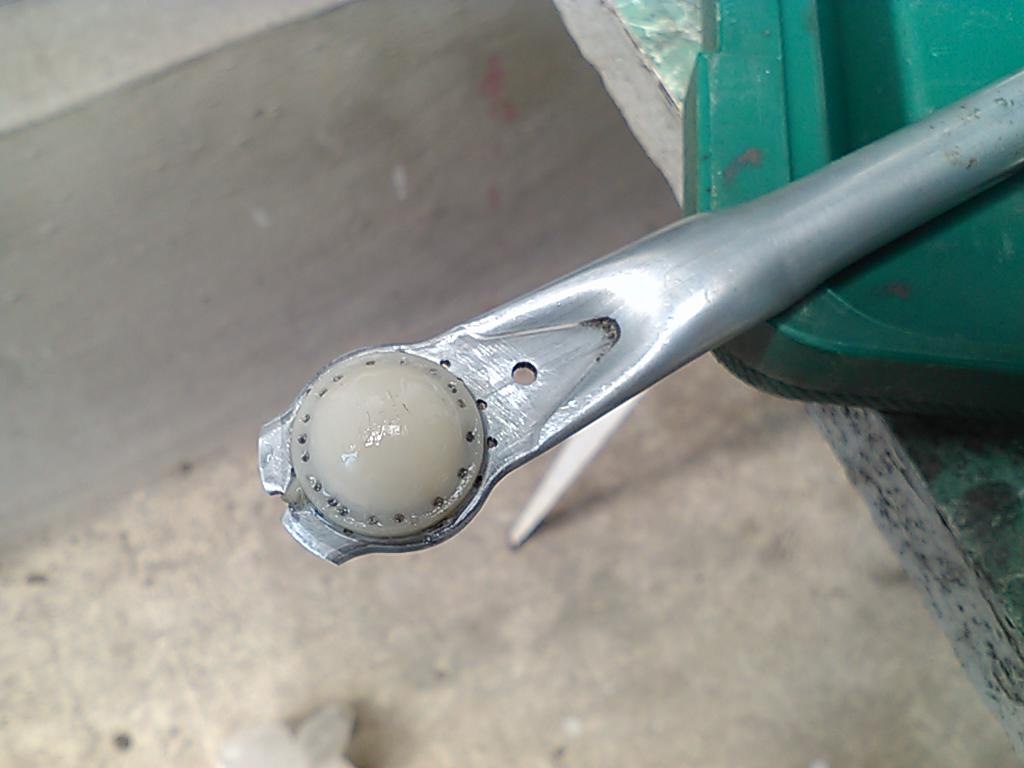

3. При установке посадочное место очищают, новый колпачок опускают в кипяток на несколько секунд. Далее мягкий от нагрева колпачок легко ставится на свое место. Не пытайтесь установить холодный колпачок, так как есть риск его повредить!
4. Установив колпачок, следует выждать 15 минут до полного его остывания, после чего тягу можно собирать. Предварительно втулки следует смазать смазкой (подойдет графитка).

 Замена трапеции

Независимо от того, устанавливается новый механизм или ставится отремонтированный, замена трапеции  не является сложной процедурой. Установка трапеции  потребует:

• вставки нового или восстановленного механизма;
• крепление механизма болтами;

В целом, сборка производится в порядке, противоположном снятию трапеции с автомобиля (рассмотрено выше)

Однако есть некоторые нюансы, на которые следует обращать внимание.

1. Когда меняется трапеция для дворников, не следует сразу затягивать болт крепления электромотора. Дело в том, что для четкой работы механизма может потребоваться слегка повернуть моторчик.

   Только после подтверждения того, что трапеция нормально работает, можно затягивать болт крепления электромотора.

2. Затем можно ставить на место и крепить шумоизоляцию, жабо подключать все трубки омывателя, фиксировать расширительный бачок. Завещающий этап-монтаж пластиковых заглушек,  установка поводков и щеток дворников.

После установки всех элементов следует еще раз проверить качество работы дворников

При этом важно задействовать стеклоочиститель во всех режимах, проверить работу омывателя и т.д. . https://www.youtube.com/embed/cdx2beFLCyA

Замена трапеции дворников ( стеклоочистителя ) ВАЗ 2110-12 АВТОпрактик

Замена трапеции дворников ( стеклоочистителя ) ВАЗ 2110-12 АВТОпрактик

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

1. Сначала нужно отсоединить отрицательную клемму на АКБ.
2. Затем нужно крепление отклонить на себя и снять щетку.
3. При наличии декоративной накладки ее необходимо демонтировать.
4. Открутив болт, можно демонтировать старую щетку.
5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
6. Установка нового комплекта осуществляется в обратном порядке.

Это интересно: Характеристики двигателя ЗМЗ-406: лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

После модернизации следует проверить работоспособность узла: не скрипят ли щетки, как они работают при переключении режимов. При высоких оборотах мотора стеклоочистителя дворники должны работать быстро, при низких – медленно. Кроме того, они должны поддерживать прерывистый режим.
