Как работает моторчик печки (отопителя) ваз 2110, 2111, 2112 (десятка)

Местонахождение моторчика печки ВАЗ 2112

Моторчик печки ВАЗ 2112 находится в салоне автомобиля, под панелью приборов. Обычно он расположен под пластиковой крышкой, которую можно снять вручную или при помощи отвертки. Крышка обычно закреплена при помощи нескольких винтов.

Чтобы найти моторчик печки ВАЗ 2112, необходимо открыть дверь на пассажирском сиденье и наклонить спинку сиденья вперед. Затем нужно обнаружить пластиковую крышку с отверстием, под которой находится моторчик печки. При необходимости, стоит обратиться к руководству по эксплуатации автомобиля для точного определения местонахождения моторчика печки.

Моторчик печки ВАЗ 2112 имеет важное значение для системы отопления и кондиционирования салона автомобиля. Он обеспечивает циркуляцию горячего и холодного воздуха в салоне

При возникновении проблем с моторчиком печки, рекомендуется обратиться к специалисту для диагностики и решения проблемы.

Устройство печки ВАЗ 2112

Детали отопителя

электропневматический клапан;
фронтальный корпус;
водоотражательный щиток;
клапан управления;
задняя часть корпуса;
радиатор;
кожух радиатора;
крышка;
резистор;
электрический двигатель.

Воздуховоды отопителя и механизмы управления

Каналы обогрева задней части салона.
Пластиковая облицовка тоннеля.
Каналы обогрева ног.
Сопла вентиляции центральной части.
Боковые сопла.
Обогрев передних дверей.
Механический рычаг отопления.
Корпус распределителя.
Заслонка обогрева ног, лобового стекла.
Отопитель.

Важно знать. Отличия в конструкции ВАЗ 2112 старого и нового образца в форме радиатора отопителя, контролере САУО, микроредукторе

Условно делят до 2004 года и после. При покупке будьте внимательны, чтобы не пришлось сдавать ненужные детали.

Из перечисленного следует, что система отопления ВАЗ 2112 работает раздельно. Печка ВАЗ 2112 нагнетает в салон воздух необходимой температуры. По патрубкам поступает поток для обогрева лобового стекла, ног пассажиров, заднего ряда сидений. Деформация заслонок, дефлекторов создаёт препятствие на пути следования воздушного потока, поэтому печка плохо дует и требуется диагностика.

Ремонт вентилятора (по шагам)

Технология разборки очень проста, но действуйте аккуратно. Поскольку поломка электродвигателя кроется в износе подшипников и графитных щеток, рассмотрим, как заменить эти элементы:

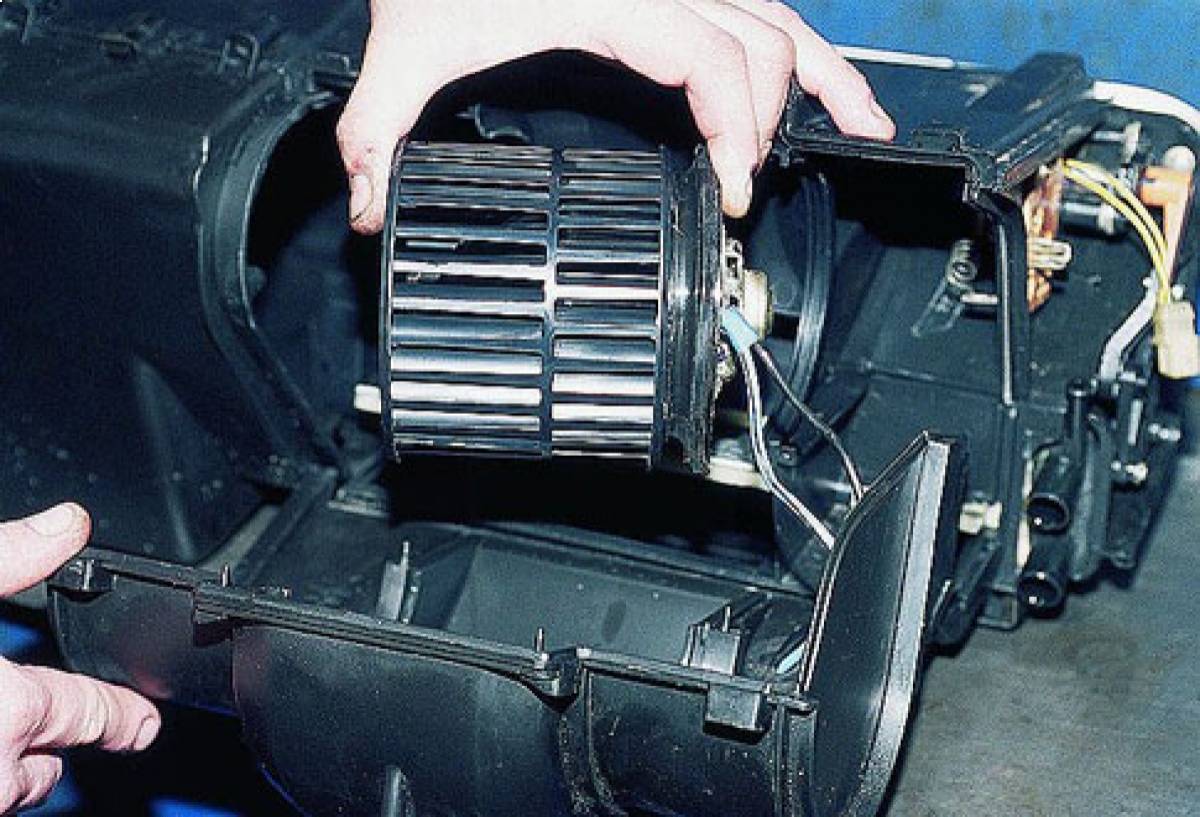

Разбираем электродвигатель. Для этого сначала снимаем крыльчатку, а затем два пружинных фиксатора опоры моторчика.
Снимаем опору.
Выкручиваем винты крепления щеточного узла и снимаем его.
Аккуратно выбиваем ротор.
Очищаем элементы от пыли и грязи.
С внутренней стороны статора аккуратно отгибаем края пластины, удерживающей подшипник.
Выбиваем подшипник и на его место устанавливаем новый (для замены нужен подшипник №609).
Загибаем обратно края пластины.
Осматриваем состояние пластин коллектора на роторе, при необходимости их шлифуем наждачной бумагой (мелкозернистой).
Заменяем изношенные щетки на новые (провода изношенных выпаиваем, а на их место припаиваем провода новых элементов).
Отгибаем упоры пружин щеток (это позволит без проблем установить щеточный узел на место).
Ставим на место ротор.
Устанавливаем и фиксируем щеточный узел, предварительно посадив щетки в посадочные места.
В отверстия, которые закрывали упоры, устанавливаем пружины щетки и загибаем обратно упоры.
Устанавливаем опору вентилятора и крыльчатку.
Отремонтированный вентилятор устанавливаем на авто.

Как видно, отремонтировать вентилятор печки ВАЗ-2110 несложно, и с этой задачей вполне можно управиться в гаражных условиях, даже не имея особых навыков в ремонте авто.

Если печка плохо дует, то причина может быть в электродвигателе отопителя. Иногда его получается отремонтировать, но когда на это нет времени или возможностей, тогда приходится искать новую замену. А Вы знаете, какой вентилятор печки «десятки» более производительный и надежный?

Как заменить мотор печки ВАЗ 2110?Снять электродвигатель отопителя можно, не демонтируя весь отопитель (инструкция).

Какая стоимость вентилятора отопителя на «десятку» ВАЗ 2110?

Конструкция отопителя ВАЗ-2110

САУО пришло на смену ручному управлению отопителем, но в остальном печка конструктивно осталась прежней. Как и в более ранних моделях система обогрева салона представляет собой корпус с установленными внутри радиатором, подключенным к системе охлаждения силового агрегата – источник тепла, заслонками, перенаправляющими воздушный поток в нужные зоны, и вентилятором с приводом от электродвигателя, которым поток воздуха и создается. САУО — контроллер, который в зависимости от установленных параметров отслеживает температуру в салоне и регулирует положение заслонок, поддерживая заданный режим.

Эффективность отопителя салона ВАЗ-2110 была бы низкой без принудительного создания потока воздуха, и эта задача лежит на вентиляторе печки.

Замена моторчика заслонки

Если вы решили заменить моторедуктор самостоятельно, то следует иметь ввиду, что для этого понадобится выполнить следующие действия:

Для выполнения данной работы понадобятся:

головка на 10 с трещоткой;
крестообразная отвертка обычной длины;
короткая крестовая отвертка;
магнитная рукоятка.

Отметим, что при проведении работ по снятию моторчика заодно можно провести очистку полости моторчика печки. Посторонняя грязь, листья и ветки мешают нормальному поступлению воздуха в салон.

Видео по замене на ВАЗ 2110-2112

Сначала советую посмотреть детальный видеоотчет, который я подготовил специально для данного материала. Все было показано наглядно на примере десятки 2002 года выпуска. Соответственно, моторедуктор там был установлен старого образца.

Если остались вопросы по видеообзору, можете оставлять комментарии.

Фотоотчет выполненной работы

Теперь информация для тех, кто привык смотреть все на картинках. Вот так выглядит наш моторчик управления заслонкой отопителя:

После того, как доступ к моторедуктору печки ВАЗ 2110 получен, необходимо отсоединить два штекера с проводами питания. Наглядно это показано на фото ниже.

При наличии повреждений проводки замените ее либо укрепите с помощью изоленты.

После этого необходимо открутить три винта крепления моторчика заслонки печки, которые показаны на картинке стрелками.

Отворачиваем все при помощи короткой отвертки.

Вынимаем моторедуктор наружу, потянув аккуратно в сторону.

Основной неисправностью, которая полностью парализует работу отопителя в автомобилях ВАЗ-2112, является выход из строя моторедуктора печки. Назначение этого элемента в системе заключается в управлении заслонкой отопителя, то есть моторедуктор (МР) отвечает за её открытие и закрытие. Движение заслонки можно отследить при помощи соответствующих сигналов от управляющего модуля печки машины. Стоит заметить, что в ВАЗ-2112 температура в салоне может поддерживаться в автоматическом режиме, то есть воздух при необходимости либо нагревается, либо охлаждается.

В случае выхода из строя моторедуктора отопителя, перед его покупкой и заменой необходимо обратить внимание на один важный момент: существует два типа моторедукторов (старого образца, и нового), которые кардинально отличаются своей конструкцией

Ввиду этого, очень важно знать, какой именно тип элемента установлен на автомобиле, дабы не тратить впустую своё время и не делать напрасных покупок

Где находится моторчик печки ВАЗ 2112?

Моторчик печки ВАЗ 2112 находится под панелью приборов, справа от руля, в передней части салона автомобиля.

Для доступа к моторчику печки необходимо выполнить следующие шаги:

Снять панель приборов, используя отвертку или специальный инструмент.
Ослабить зажимы, крепящие моторчик печки, и отсоединить провода, подключенные к нему.
Аккуратно вытащить моторчик печки из своего крепления и проверить его на наличие повреждений или износа.

Основные проблемы, с которыми может столкнуться моторчик печки ВАЗ 2112:

Проблема	Возможная причина
Моторчик не работает	Обрыв проводов или повреждение самого моторчика
Моторчик работает, но слабо выдувает воздух	Засорение фильтра печки или износ ротора моторчика
Моторчик шумит при работе	Повреждение подшипников или износ ротора моторчика

В случае выявления проблем с моторчиком печки ВАЗ 2112, рекомендуется обратиться к квалифицированным специалистам для проведения диагностики и ремонта.

Устранение неисправностей

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

https://youtube.com/watch?v=5XZnl82-3H0

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

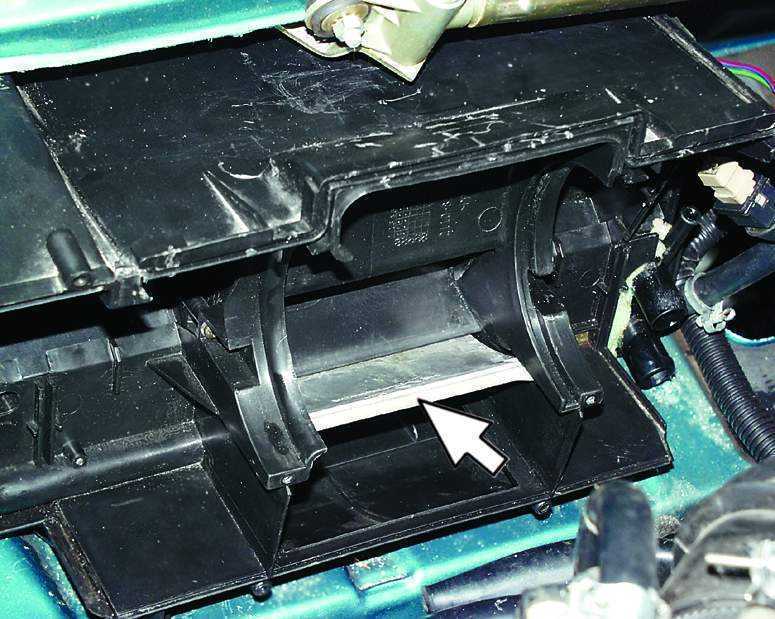

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:

закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
много мусора, влаги, песка, грязи, что способствовало заклиниванию;
выход из строя троса заслонки моторедуктора;
многочисленные наслоения, ржавчина, коррозия.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Диагностика резистора сопротивления

В конструкции резистора присутствует две спирали: первая с сопротивлением 0.23 Ом, вторая с 0.82 Ом. При активированных обеих спиралях вентилятор работает на первой скорости, при задействовании одной, мотор работает на втором скоростном режиме. При запуске напрямую без резистора – активируется третья передача.

Наиболее распространённые причины поломок печки ВАЗ 2112 — низкий уровень антифриза, завоздушенность системы, неисправности термостата, помпы.

Вентилятор может выходить из строя по разным причинам. Чаще всего, он начинает выть. В таком случае, проблема заключается в неисправности подшипника. Если не принять меры, то через некоторое время двигатель просто заклинит. Также может сгореть электродвигатель. В любом случае, вам потребуется поставить новый вентилятор. Ремонтировать его просто не имеет смысла. Это достаточно трудоемко. При этом, надежность детали после такого ремонта не слишком высока.

Отличия в конструкции

На ВАЗ 2110 устанавливались печки так называемого нового или старого образца. И та и другая система, в том числе и на ВАЗ, имеющей инжектор вместо карбюратора, особенно конструкционно не отличаются.

Итак, непосредственно различия:

Главное отличие печки нового образца от старого – в конструкции радиатора отопителя. Поэтому если вы производите ремонт системы отопления, и решите вместо старого радиатора поставить нового образца, то учтите некоторые нюансы;
Кроме того, контролер САУО тоже не в точности такой. Уже сняты с производства и не подойдут новым моделям отопителя 4 или 5 позиционные контролеры, образца выпуска до осени 2003 года;
Отличаются микроредукторы, также начиная с выпуска в сентябре 2003 года. Отличаются они резисторами (датчиками положения вала), поэтому нужно смотреть, взаимозаменяем ли резистор в той модели ММР, что вы приобрели.

ММР старого образца ММР нового образца

Если вы задумали капитальный ремонт печки, особенно если у вас еще стоит система устаревшего образца, начинайте с покупки нового радиатора печки (лучше приобрести медный, он греет значительно лучше), и от этого работа отопителя только улучшится.

А вот устройство печки у ВАЗ инжектор практически не отличается от карбюраторных машин.

Далее следует разбор по таким пунктам:

Блок двигателя имеет пробку, с которой сливается тосол в какую либо посуду;
Немного вперед отодвигается жабо (операция затяжная), снимаются стеклоочистители и все, что мешает;
Снимается корпус отопителя. Следует знать, что корпус разделен на две части. Переднюю снимают вместе с вентилятором;
Далее следует корпус салонного фильтра. Его заодно можно и поменять;
Снимается другая часть корпуса вентилятора;
Ослабляются хомуты, снимаются шланги;
Затем с некоторым усилием извлекается радиатор.

Сборка, как говорится – в обратном порядке

Только еще один нюанс: если у вас печка устаревшего образца, то обратите внимание на два пункта:

Устанавливая пластиковый корпус, следите, чтобы педалька попадала в нужный паз;
Зная устройство всех узлов, обязательно перепроверьте плотность их прилегания.

Перед заливом тосола не забудьте убедиться, чтоб блок двигателя имеет хорошо закрученную пробку. Обязательно удостоверьтесь, что вся система работает без сбоев и более эффективно, чем до этого.

Замена радиатора печки на ВАЗ 2110 и 2112. Когда ресурс исчерпан

Старый образец (до 2003 года);
Новый образец (с 2003 года).

Снимаем резиновый уплотнитель с ветровой накладки;
Откручиваются крепления, и извлекается жабо;
Демонтируем накладку ветровика. Для этого, откручиваются гайки с винтами, расположенные по ее краям;
С омывателя переднего стекла снимается шланг. Его следует отодвинуть в сторону, иначе он будет мешать в дальнейшей работе;
Откручивают крепления дворников;
Окончательно снимается накладка (ветровик);
С корпуса печки снимают металлические зажимы. Внимательно их рассматривают, если на них видна коррозия, то нужно их сменить новыми;
Снимается фильтр в салоне, крепящийся к отопительному радиатору на винтах;Отключают вентилятор. Для этого скидывают плюсовой разъем, и откручивают гайку с минусовой клеммы (на кузове);
Выкручивают 3 винта, крепящих крышку печки;
Ослабляем хомуты шлангов. Извлекаем радиатор.

Демонтируются подводящие шланги. Также снимают пароотводящий шланг. Его достаточно отсоединить от печки. Крепятся все они на хомутах;
С вентилятора снимаются фишки;
Отключается от питания мотор-редуктор;
Откручиваются 3 самореза, крепящих мотор-редуктор;
Находим места крепления радиатора к кузову, и откручиваем винты;
Выкручиваем саморезы из крышки фильтра. Извлекаем его;
Откручиваем винты, крепящие половинки радиатора;
Теперь можно вытащить сам отопитель. Вытаскиваем сначала левую часть, потом правую;
Разжав скобки, снимаем заслонку.

Рекомендуем: 15 лучших ламп H11

Замена моторедуктора отопителя

Для выполнения этой процедуры будут необходимы гаечные ключи и фигурная отвёртка. Установка новой детали не представляет большой сложности, так что с ней вполне справится начинающий автолюбитель в условиях личного гаражного бокса.

снимаем стеклоочистители, откручиваем контргайку и освобождаем жабо;
теперь у нас в свободном доступе саморезы;
на этом этапе нужно извлечь резиновый уплотнитель из отсека электродвигателя. Для этого нужно с обеих сторон жабо открутить гайки;
трубопровод заслонки необходимо отсоединить, чтобы он не мешал;
выкручиваем винты, удерживающие терморадиаторы редуктора;
возле вакуумного усилителя тормозов в левой нише отсека редуктора расположен моторчик, который необходимо снять, выкрутив снизу крепящий его винт;
собирается заслонка в обратной последовательности сразу после установки моторедуктора отопителя.

Тестирование функциональности установленного элемента осуществляется путём замеров сопротивления на контактах Х1.1 и Х1.4 при отключенном контроллере и установленном в позицию синей отметки левом регуляторе. В случае, если сопротивление отсутствует либо во время проверки остаётся постоянным, это говорит о неисправном датчике положения вала. К сожалению, отдельно он не продаётся, поэтому придётся менять моторедуктор.

Замена двери ленд ровер фрилендер
Замена козырька лада калина
Замена звукового сигнала рено меган 3
Как снять вискомуфту на фольксваген крафтер
Установка иммобилайзера в москве

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

радиатор;
устройство, распределяющее воздушные потоки;
блок СУАО;
потолочный датчик;
рукоятка;
заслонка;
моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы. После этого без затруднений можно вытянуть корпус радиатора

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Подготовка к замене

Если у вас есть хотя бы небольшие навыки работы с ключами и отвертками, замена мотора печки будет для вас посильным ремонтом.

Чтобы добраться до электродвигателя печки у ВАЗ 2110, вначале нужно открыть капот, снять аккумуляторную клемму «-».

Теперь, собственно, производим само снятие моторчика, который не работает, как нам нужно, или вообще вышел из строя:

Нужно снять стеклоочистители. Для этого поддеваем и снимаем резиновые колпачки, берем ключ на 10, откручиваем гайки, отсоединяем щетки;
Поддеваем декоративные заглушки (здесь пригодится шлицевая отвертка), выкручиваем винты, на которых крепится жабо, затем – еще пару гаек на краях (торцевым ключом на 10), снимаем жабо;
Сняв резиновый уплотнитель, откручиваем саморезы, с помощью которых прикреплен щиток моторного отсека;
Теперь – снимаем шланг, подающий омывающую жидкость на форсунки;
Самая трудная задача – добраться к правому щитку моторного отсека, чтобы извлечь его. У него снизу есть две гайки (также под торцовый ключ на 10). Открутить, казалось бы, несложно, только уж больно неудобно. Хоть здесь есть позитивный момент – эти гайки не обязательно отвинчивать до конца – щиток можно вытянуть после нескольких поворотов;
Перед отсоединением этого щитка снимаем с шланга, идущего к вакуумному усилителю тормозов, хомуты;
От крышки салонного фильтра откручиваем саморезы (4 штуки) и снимаем его;
Вот уже показался мотор отопителя. Нужно отсоединить колодку двигателя отопителя, а также – колодку резистора;
Сейчас можно вытянуть левую часть печки, а с ней — моторчик вентилятора;
Стала возможной замена вентилятора отопителя;
Обратная сборка производится в том же порядке, только с точностью до наоборот.

Будьте готовы к тому, что в первый раз замена двигателя отопителя на ВАЗ 2110 (ремонт) займет у вас пару часов.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Рекомендуем: 5 признаков того, что пора менять топливный фильтр

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

Повышенная шумность, скрежет при работе.
Сильное снижение эффективности нагнетания воздуха.
Вентилятор не включается в работу.
Самопроизвольное изменение скорости вращения электродвигателя.
На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

предохранителя (перегорание – причина полного отказа работы электромотора);
резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

Демонтировать «жабо».
Снять переднюю стенку ниши, в которой размещен отопитель.
Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
Отсоединить от вентилятора проводку и извлечь его.

Рекомендуем: Как сделать разварки своими руками?

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

демонтируем «жабо» и переднюю стенку;
извлекаем воздушный фильтр;
откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
отсоединяем проводку;
извлекаем корпус фильтра вместе с вентилятором;
демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Как провести запланированное мероприятие

Для того чтобы добраться до электрического двигателя автомобильной печки, вначале следует открыть капот и снять аккумуляторную клемму со знаком минус. Только после этого можно проходить все следующие этапы. Если вначале не работает вентилятор, нужно правильно провести запланированное мероприятие из расчёта на успешный результат.

Вначале снимаются стеклоочистители. Для этого нужно аккуратно поддеть их резиновые колпачки и снять их, после чего взять ключ на 10, открутить гайки, отсоединить щётки.
Следующий этап — это аккуратное поддевание декоративных заглушек. Их лучше всего снимать шлицевой отвёрткой. При этом нужно позаботиться об аккуратном выкручивании винтов, используемых для крепления жабо. Затем нужно снять гайки, расположенные на краях, с помощью ключа на 10. После того как декоративные заглушки и жабо оказались снятыми, можно продвигаться дальше.
Теперь можно снять резиновый уплотнитель и аккуратно открутить саморезы, с помощью которых щиток моторного отсека печки прикрепляется ко всей конструкции.
Затем снимают шланг, с помощью которого удаётся подавать омывающую жидкость на форсунки.
Самая сложная и ответственная задача — это попытка добраться к правому щитку моторного отсека и достать его. Правый щиток прикрепляется с помощью двух гаек, которые можно легко открутить. Однако не такая уж удобная поза будет во время этой процедуры. К счастью, щиток можно с лёгкостью вытащить после нескольких поворотов, поэтому необязательно отвинчивать гайки до конца.
Перед тем как щиток удастся отсоединить, нужно со шланга снять хомуты.
Теперь нужно заняться салонным фильтром, от крышки которого откручивают четыре самореза для последующего снятия конструкции.
Теперь можно увидеть мотор печки. Для дальнейшего продвижения нужно отсоединить колодку двигателя отопительного прибора и колодку резистора.
Теперь удастся вытащить левую часть печки. К счастью, почти сразу будет вытащен моторчик печки на ВАЗ.
После проведённых этапов становится возможной замена мотора. При этом отопитель будет работать, если используется подходящий моторчик.
Обратная сборка проводится в вышеописанном порядке, но при этом все этапы осуществляются с точностью до наоборот.

Зная, как поменять моторчик печки на автомобиле ВАЗ-2112, можно рассчитывать на успешный результат. Работающий отопительный прибор в автомобильном салоне будет вновь доступен через несколько часов.
