Значки и обозначения

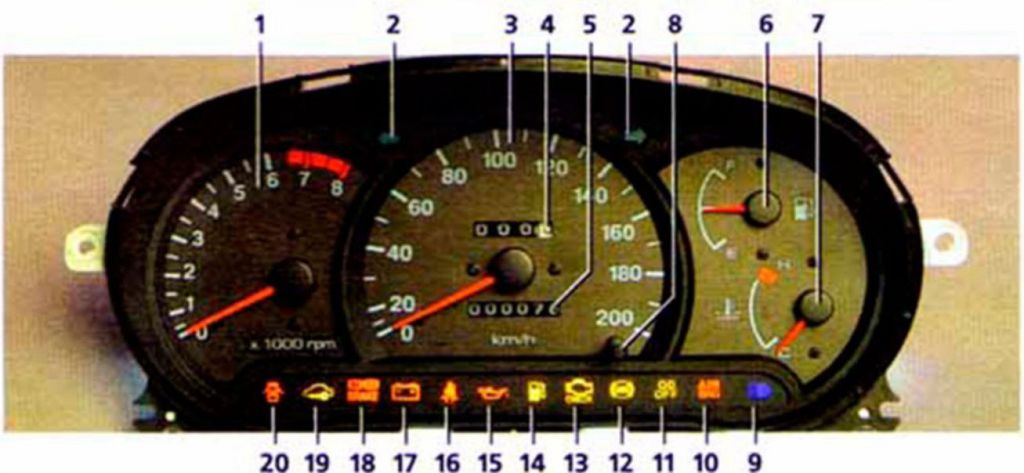

Отличительной особенностью щитка приборов Hyundai Accent являются шкалы большого диаметра. За счёт этого облегчается восприятие показаний. Сигнальные индикаторы располагаются в нижней части панели в один ряд.
На панели расположены:
1 – тахометр;
2 — лампы поворотников;
3 – спидометр;
4 – счётчик суточного пробега;
5 – одометр;
6 – индикатор количества топлива в баке;
7 – указатель температуры охлаждающей жидкости.
Контрольные лампочки на панели, расположенные в нижней части, отражают общее состояние двигателя и других систем автомобиля:
9 – включен дальний свет фар;
10 – индикатор системы подушек безопасности Air Bag;
11 – «od off», отключена повышенная передача (для автоматических КПП);
12 — неисправна антиблокировочная система (при постоянной индикации);
13 — «check engine», ошибка двигателя, неисправность системы зажигания;
14 – низкий уровень топлива в баке, запас хода 80-100 км;
15 – низкое давление масла в двигателе, неисправность масляной системы;
16 – не пристёгнут ремень безопасности;
17 – нет заряда аккумуляторной батареи, неисправность генератора
18 — включен стояночный тормоз/ низкий уровень тормозной жидкости;
19 – индикатор штатного иммобилайзера;
20 – не закрыта одна из дверей/ неисправность концевого выключателя.
Над контрольными лампочками располагается кнопка сброса линейного пробега -8.
Подсветка панели зелёного цвета, нерегулируемая. Мягкий свет не раздражает глаза при движении в тёмное время суток.
Какие лампочки должны быть использованы в Хендай Акцент Тагаз?
В приборной панели Хендай Акцент Тагаз используются различные лампочки для обеспечения надлежащего освещения и функционирования различных элементов
Важно выбирать правильные лампочки, чтобы обеспечить безопасность и комфорт при управлении автомобилем. Ниже перечислены некоторые лампочки, которые часто используются в приборной панели Хендай Акцент Тагаз
Лампочка освещения панели приборов
Освещение панели приборов является важной частью автомобиля, так как оно обеспечивает видимость и позволяет вам контролировать различные параметры автомобиля. В Хендай Акцент Тагаз для освещения панели приборов можно использовать лампочки типа T3.25, которые обеспечивают яркое и равномерное освещение
Лампочка указателей поворота
Указатели поворота необходимы для обозначения намерений водителя и обеспечения безопасности на дороге. В приборной панели Хендай Акцент Тагаз для указателей поворота используются лампочки типа PY21W. Они имеют оранжевый цвет и обычно устанавливаются в фары.

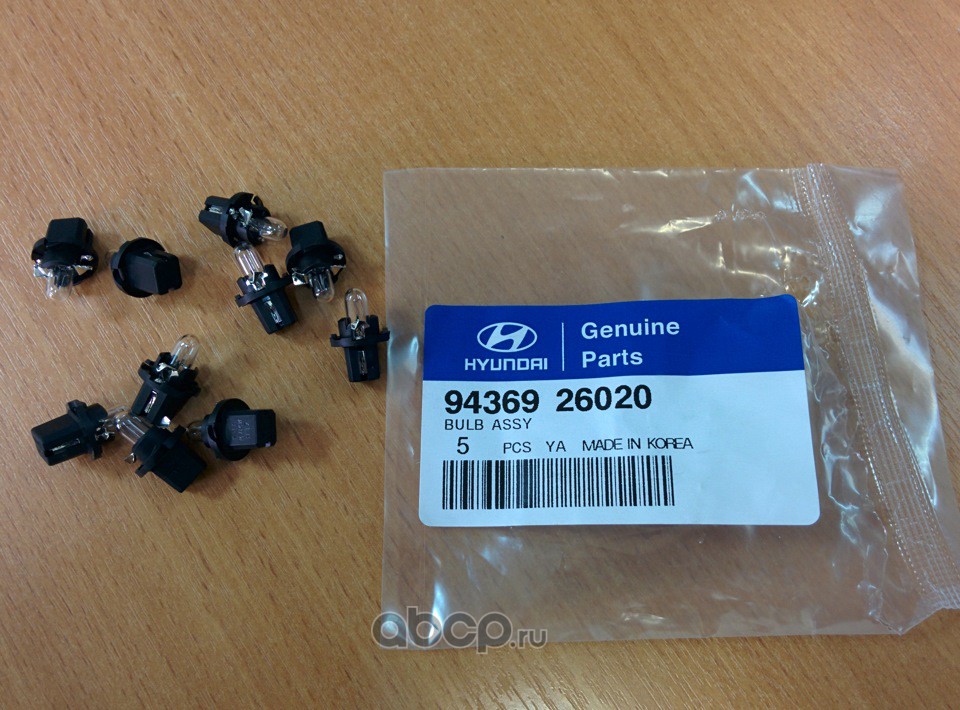

Важно: При замене лампочек рекомендуется использовать оригинальные запасные части или надежные аналоги, чтобы гарантировать соответствие их характеристик и обеспечить правильное функционирование приборной панели. Прежде чем заменять лампочки в Хендай Акцент Тагаз, важно проверить руководство по эксплуатации автомобиля или проконсультироваться с профессионалами, чтобы убедиться, что выбранные лампочки подходят по своим характеристикам и совместимы с приборной панелью
Прежде чем заменять лампочки в Хендай Акцент Тагаз, важно проверить руководство по эксплуатации автомобиля или проконсультироваться с профессионалами, чтобы убедиться, что выбранные лампочки подходят по своим характеристикам и совместимы с приборной панелью. Необходимо помнить о безопасности во время замены лампочек
Рекомендуется отключить силовой источник и дождаться остывания лампочки перед ее заменой. Если замена вызывает трудности или вызывает сомнения, лучше обратиться к специалисту
Необходимо помнить о безопасности во время замены лампочек. Рекомендуется отключить силовой источник и дождаться остывания лампочки перед ее заменой. Если замена вызывает трудности или вызывает сомнения, лучше обратиться к специалисту.
Тип ламп на Hyundai Accent 2 поколения (01-12) Тагаз
Биксеноновые лампы в ближний свет — H4Биксеноновые лампы в дальний свет — H4передние габариты — W5Wпротивотуманные фары — H27/881передние поворотники — PY21Wбоковые поворотники — W5Wзадние поворотники — P21Wстоп-сигнал + габариты — P21/5Wзадний ход — P21Wзадний противотуманные фонари — P21Wподсветка номера — W5Wподсветка багажника — C5Wплафон салона — Festoonдополнительный стоп-сигнал — W16W
Панель управления отопителем подсвечивается двумя лампами.
Для доступа к ним надо снять центральную консоль.
1. Выдвигаем подстаканник и чуть задвинув его обратно видим два винта крепления Центральной Консоли. Выкручиваем их.
2. Схватившись пальцами за нижнюю часть консоли тянем ее на себя
3. Отщелкиваем центральную консоль
4. Для полного снятия консоли или большего ее выдвижения необходимо снять снимаем тяги-тросики от узла регулировки печки над педалью газа.
Сначала следует вынуть тросик из защелки, а затем утопив на «столбике» фиксирующий «зуб» снять петельку тросика со столбика. Еще один тросик находится за бардачком
5. Выдвигаем центральную консоль
6. Для замены лампы подсветки кнопки кондиционера снимаем разъем и сдавив по бокам защелки к кнопке вытаскиваем ее наружу
7. В самой кнопке установлены две лампочки: одна для подсветки, другая — индикации включения

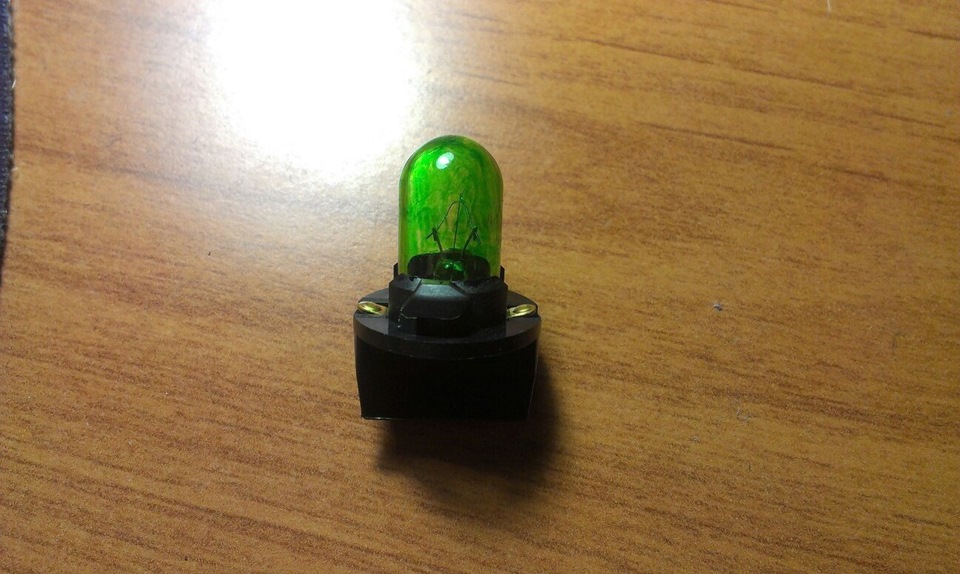

Лампочки установлены в патрончиках с усиками, накрученными на контактные места. Для замены лампочки ее усики следует отмотать, лампу вынуть, вставить новую и намотать усы как было
8. От регулятора скорости вентилятора идут два зеленых проводка до патрончика левой лампочки, а из него к патрончику правой. Вот левый патрончик (под средним пальцем)
Правый расположен тут же рядом, и идет на посветку режимов отопителя
9. Двумя пальцами поворачиваем патрончики против часовой (где-то четверть оборота) и извлекаем патрончик с лампочкой.
Вот он правый патрончик (для удобства вытянут на левую сторону)
То же самое и с левым патрончиком.
Собирается все в обратном порядке
Обратите внимание на тросики управления отопителем и заслонками
Все можно проще сделать! просто снимите магнитолу и крутилки печки и отстегните белые замочки вы их сразу у видтите в дырку от магнитолы! и лампы тут! работы на пять минут.
to odon33: Спасибо за комментарии!
Разместите, пожалуйста фото, как указано здесь .
Артем, будь добр подскажи как лампы такие вошли в консоль?? Точно такие пытался вставить, не лезет в посадочное место а точнее не закручивается сам патрон!! И попутно какие лампы посоветуешь(если можешь с фото или ссылкой) вместо обычных нитевых с нормальным распространением света, а то обычные диоды как всем известно точкой светят. Заранее спасибо
Я сам патрон не снимал я их просто их вытащил как на моём фото и вставил всё просто!И диоды потом я снял и поставил обычные родные лампы те не прикольнули.
Понятно. Я просто всю подсветку поменял кроме крутилок печки, вот думаю какие лампы вставить. Вся подсветка белая включая кнопки и панель приборов, а эту салатовую беспонтовку не знаю чем заменит в белый цвет. Не охота ленту паять, погорит если затрахаешься менять обратно. Мож подскажешь че??
to Serega69rus: Да ламп много зайди в автозапчасти спроси яркие диоды такого образца ламп их там много стоят от 100 р. я пока думаю надо оно мне или нет)))
to Serega69rus: я тот диот белый в пепельницу поставил) вроде нор светит)
ребят не вытаскивается лампочка. хоть куда крути . не крутиться. и не вылазиет ( че делать ?
to stuk113: а чем вы вытаскивали?
to alekscar: я сверху зажимал длинным пенцетом и слегка проворачивал вправо,а дальше пальцами.

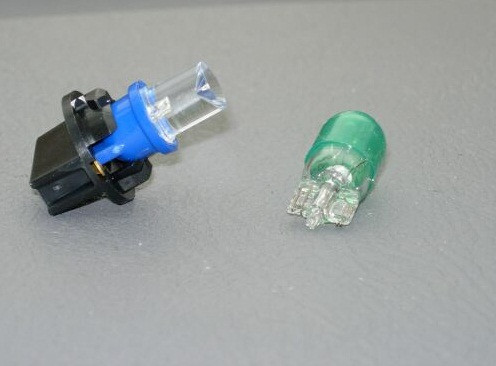

Я вместо лампочек ставил белые светодиоды, у нас они стоят 20р.
Странная модель: «крутилки печки» на месте магнитолы. Как это?
во-во. и я о том же ))))))))))) у меня в этом месте магнитола стоит, а крутилки ваще почти в самом низу.
может у него панель другая?
я обмотал мягкой тряпочкой, потом зажал лампочку пассатижами и вытащил. только без усердства!! а то лампочку сломаете
Парни, у меня недавно была такая проблема с заменой лампочек. Так вот, вынимаете магнитолу, снимаете «крутилки» печки 3 шт
И через гнездо от магнитолы (доступ руками вполне свободный) выводите из своих мест (вверх) осторожно крайние (левый и правый) механизмы (к ним цепляются тросики приводные) этих самых «Крутилок». Всё легко подаётся
И опа-на! вот они патрончики, все три, легко доступны. С небольшим поворотом они вынимаются вовнутрь (не в салон). А лампочки просто вытаскиваются из патрончиков. Всё легко и просто. Удачи! Жаль уже сделал, а то бы сфотографировал
-
Toyota crown переделка на левый руль
-
Ремонт стартеров дальневосточный спб
-
Тюнинг газ соболь 4х4 для путешествий
-
Ремонт акпп крайслер додж
- Ошибка р0687 сааб 9 3
Как заменить лампочки в приборной панели автомобиля?
Лампочки в приборной панели автомобиля играют важную роль, так как они предоставляют информацию о скорости, уровне топлива, температуре двигателя и других параметрах. Если одна или несколько лампочек перегорели, их необходимо заменить, чтобы поддерживать нормальную работу приборной панели.
Вот пошаговая инструкция о том, как заменить лампочки в приборной панели автомобиля:
Шаг 1: Подготовка
Перед началом замены лампочек необходимо выключить двигатель и извлечь ключ из замка зажигания. Также убедитесь, что автомобиль остановлен и стоит на ровной поверхности, чтобы избежать возможного движения.
Шаг 2: Демонтаж приборной панели
Используя подходящий инструмент, аккуратно снимите панель приборов. Обычно приборная панель крепится с помощью защелок или винтов. Внимательно изучите автомобильную документацию или обратитесь к производителю, чтобы узнать точные инструкции по снятию приборной панели.
Шаг 3: Открутите фиксирующие винты
Проверьте приборную панель на наличие фиксирующих винтов, держащих лампочки. Открутите эти винты с помощью подходящего инструмента, чтобы освободить лампочки.
Шаг 4: Замена лампочки
Особенности замены лампочек могут отличаться в зависимости от модели автомобиля. В некоторых случаях лампочки можно просто вытащить, а затем заменить новыми. В других случаях требуется отсоединить провода от лампочки и заменить ее с новой. В любом случае, убедитесь, что новая лампочка имеет те же параметры (напряжение, мощность), что и старая.
Шаг 5: Установка новых лампочек
После замены лампочек аккуратно закрепите их на месте, используя фиксирующие винты. Опять же, руководствуйтесь автомобильной документацией для правильной установки и крепления лампочек.
Шаг 6: Сборка приборной панели
После замены всех лампочек аккуратно установите приборную панель на место. Убедитесь, что все защелки или винты плотно зафиксированы, чтобы предотвратить любое свободное движение панели.
После завершения этих шагов вы можете включить автомобиль и проверить, что все лампочки в приборной панели работают правильно. Если какая-либо лампочка не работает или не горит ярко, возможно, требуется повторная проверка и корректировка замены лампочки.
Запомните, что замена лампочек в приборной панели автомобиля может быть разным процессом для разных моделей и марок автомобилей. При сомнениях или непонимании инструкций обратитесь к производителю автомобиля или квалифицированному автомеханику для получения профессиональной помощи.
Не работает приборка
Обычно проблема сопровождается тем, что машина не заводится, глохнет или неадекватно реагирует на манипуляции пользователя. В этом случае потребуется проверить участки.
- Соответствующий предохранитель, отвечающий за работу панели. Он расположен внутри салонного модуля.
- Осмотреть проводку питания устройства. Возможно окислились контакты или повреждена клемма.
- Последней проверяется плата приборки. Если элемент поврежден, его нужно заменить на новый.
Дребезжание под панелью
Характерный шум под приборкой обычно вызывается касанием проводов к пластиковым панелям. Чтобы устранить неприятность достаточно смотать все жгуты кабельной стяжкой, либо примотать их к какому-то элементу.
Не горит подсветка приборной панели Хендай Акцент: какие лампочки подойдут
Автомобиль не лишен неприятностей, связанных с системами осветителей. Автомобилисты нередко выполняют замену лампочек в приборке Hyundai Accent, либо трясут проводку в надежде найти неисправность.
Если не работает освещение – проверьте предохранители, которые установлены в салонном монтажном блоке под приборкой. Далее следует разобраться в причинах неисправностей.
Какие лампочки подходят для подсветки приборки на Hyundai Accent
На щитке и кнопках используются стандартные осветители, применяемые в большинстве современных автомобилей. На фото выше представлены лампы, используемые в автомобиле. Внутри приборки применяются осветители типа W2W (№7 на фото). Контрольки и подсветка кнопок реализована лампами W1,2W (№9).
Не работает освещение панели приборов — причина
Среди распространенных причин проблем с подсветкой щитка выделяются факторы.
Перегорел предохранитель, отвечающий за правую сторону габаритов автомобиля и освещение контрольных приборов. Вставка находится на позиции №10 салонного блока. Увидеть место нахождения элемента можно на фото.
- Если приборке делали пересвет, возможно неправильно подключили диоды. При выполнении процедуры следует тщательно соблюдать полярность.
- Отдельно следует выделить ошибки и неисправности бортового компьютера. Рекомендуется перезагрузить БК или сбросить неисправности.
- Не исключено перегорание ламп. Проблема нередко возникает при коротком замыкании или перегрузке внутри бортовой сети.
- Встречаются поломки проводки панели. Сюда относятся окисленные контакты, ослабление креплений клеммных колодок и их расшатывание.
Замена лампочек в приборке
В интернете есть масса видео, где показан процесс, но вся процедура проста – нужно вынуть из гнезда старый осветитель и поставить новый. Элементы просто заменить своими руками.
Как поменять лампочки на приборке Акцент Таг АЗ
Последовательность действий при процедуре на автомобилях 2005, 2007/2008 годов проста. Для этого потребуется.
- Демонтировать облицовку приборки.
- Открутить 4 крепежных винта приборной панели, и аккуратно потянуть ее на себя.
- Далее необходимо отключить клеммные колодки и полностью освободить агрегат.
- В машине имеются два варианта панели. Если попалась версия с защитным кожухом – его нужно снять.
- Теперь деталь переворачивается, чтобы схема смотрела вверх. Должно получиться, как на фото ниже, где обведены лампочки приборов красными кружками. Также здесь можно увидеть ряд осветителей контрольной части машины.
- Используя плоскую отвертку нужно аккуратно выкрутить лампочку вместе с патроном. Должно получиться так.
Теперь нужно вынуть лампу из патрона и заменить ее на заведомо исправную.
Пересвет приборной панели Акцент своими руками
Наиболее часто процедуру пользователи делают на первых авто 2006 -2010 годов. Процесс на 100% идентичен обычной замене ламп, но с одним нюансом. Вместо установки обычного осветителя в патрон монтируется диод требуемого номинала и цвета. Дальше агрегат собирается в порядке, обратном разборке.
Не горит подсветка печки
За освещение клавиш отвечает предохранитель, защищающий цепи левой стороны габаритов машины. Рекомендуется проверить вставку TAIL LH, расположенную под капотом.
Отдельно следует выполнить диагностику осветителей, контактных групп, почистить клеммы от грязи.
Не горит подсветка кнопок
Аналогично могут возникнуть неприятности с клавишами. Проверка системы на наличие поломок выполняется без отличий: предохранитель – провода – контакты – лампы. Процедура ремонта выглядит так.
- Обесточить машину.
- Вынуть кнопку из посадочного места.
- Достать лампочку из гнезда при помощи плоской отвертки. Должно получиться так:
Если элемент перегорел, его меняют, предварительно почистив контакты на гнезде.
Стандартная замена лампочек освещения приборки Акцента выполняется просто. Каждый пользователь при наличии отвертки и простых ключей может сделать все самостоятельно.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

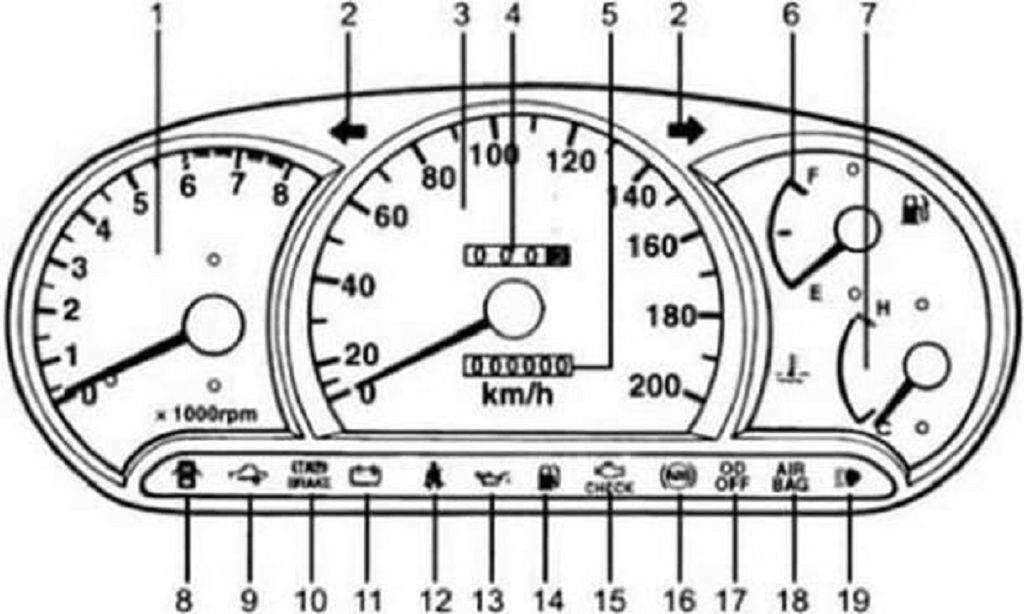

Приборная панель Акцент: описание всех значков и элементов в картинках
На фото выше приведена электронная комбинация приборов, устанавливаемая в машинах раннего выпуска. Дальнейшее описание и расшифровка будет вестись именно по ней, вижу ее наибольшей распространенности. Здесь расположено три колодца с основными стрелочными приборами. В нижней части устанавливаются контрольные лампы и индикаторы систем.
| Порядковый номер | Обозначение |
| 1 | Тахометр |
| 2 | Контрольные лампочки поворотников. Также загораются одновременно при включении аварийной сигнализации. |
| 3 | Прибор указателя скорости. |
| 4 | Сбрасываемый счетчик суточного пробега. |
| 5 | Одометр либо несбрасываемый пробег авто. |
| 6 | Вывод от датчика топлива в баке. |
| 7 | Похожий указатель, отображающий температуру охлаждающей жидкости в силовой установке |
Контрольные лампы
В нижнем ряду приборки присутствуют различные значки, отображающие состояние систем автомобиля.
| Номер | Описание |
| 8 | Одна из дверей машины не закрыта |
| 9 | Контрольная лампа включения иммобилайзера, если горит постоянно – прибор не работает либо выключен |
| 10 | Включен стояночный тормоз, либо слишком мало жидкости в расширительном бачке. |
| 11 | Контрольная лампа зарядки аккумулятора, индикатор актуален для всех авто, включая модели 2014 года выпуска. |
| 12 | Ремень безопасности не пристегнут. |
| 13 | Давление масла в моторе ниже нормы. Если загорается в момент пуска и тухнет после 10 секунд – волноваться не следует. |
| 14 | Индикатор загорается на приборке, когда в баке остается минимум топлива. |
| 15 | Лампа MIL включается только при неисправности в двигателе. |
| 16 | Контрольный индикатор исправности антиблокировочной системы авто. |
| 17 | Повышенная передача выключена. |
| 18 | Дополнительная система пассивной безопасности выключена либо неисправна. |
| 19 | Дальний свет фар головной оптики включен. |
Кнопки на панели
Органы управления автомобилем на щитке 2008 года расположены в удобных местах и легкодоступны во время движения. Далее приведено описание и расшифровка всех кнопок на приборке Акцент первого поколения.
| Номер на фото | Описание |
| 9 | Клавиша выключателя аварийной сигнализации |
| 10/11 | Выключатели противотуманных фар для передней и задней части автомобиля. |
| 18 | Кнопка включения подогревателя заднего стекла |
| 19 | Переключатель системы кондиционирования |
| 21 | Выключатель системы овердрайв, применяется только на авто с АКПП. |
| 24 | Регулятор системы отопления/кондиционера. |
Лампы, применяемые в автомобиле
Любой современный легковой или грузовой автомобиль можно обслуживать и ремонтировать самостоятельно, в обычном гараже. Все что для этого потребуется – набор инструмента и заводское руководство по ремонту с подробным (пошаговым) описанием выполнения операций. Такое руководство должно содержать типы применяемых эксплуатационных жидкостей, масел и смазок, а самое главное – моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля. Итальянские автомобили – Fiat (Фиат) Alfa Romeo (Альфа Ромео) Lancia (Лянча) Ferrari (Феррари) Mazerati (Мазерати) имеют свои конструктивные особенности. Также в особую группу можно выделить все французские машины – Peugout (Пежо), Renault (Рено) и Citroen (Ситроен). Немецкие машины сложные. Особенно это относится к Mercedes Benz (Мерседес Бенц), BMW (БМВ), Audi (Ауди) и Porsche (Порш), в чуть меньшей — к Volkswagen (Фольксваген) и Opel (Опель). Следующую большую группу, обособленную по конструктивным признакам составляют американские производители- Chrysler , Jeep , Plymouth , Dodge , Eagle , Chevrolet , GMC , Cadillac , Pontiac , Oldsmobile , Ford , Mercury , Lincoln . Из Корейских фирм следует отметить Hyundai / Kia , GM — DAT ( Daewoo ), SsangYong .
Совсем недавно японские машины отличались относительно низкой первоначальной стоимостью и доступными ценами на запасные части, но в последнее время они догнали по этим показателям престижные европейские марки. Причем это относится практически в одинаковой степени ко всем маркам автомобилей из страны восходящего солнца – Toyota (Тойота), Mitsubishi (Мицубиси), Subaru (Субару), Isuzu (Исудзу), Honda (Хонда), Mazda (Мазда или как говорили раньше Мацуда), Suzuki (Сузуки), Daihatsu (Дайхатсу), Nissan (Ниссан). Ну, а машины, выпущенные под японо-американскими брендами Lexus (Лексус), Scion (Сцион), Infinity (Инфинити), Acura (Акура) с самого начала были недешевыми.
Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь значительно сложнее в обслуживании и ремонте.
что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг. представленных здесь же
Автомануал — от англ. manual — руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.
Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.
Замена лампы ближнего света Хендай Акцент
Заменить ближний свет на автомобиле Hyundai Accent очень просто, не нужно иметь профессиональных навыков ремонта автомобилей. Также нет необходимости использовать дополнительный инструмент, но для удобства замены лампы с левой стороны необходимо снять аккумулятор. Для этого понадобится гаечный ключ на 10 мм.
1 Снимите электрический разъем с лампы
Лампы, используемые на Accent
2 Далее необходимо снять защитный резиновый чехол.
Лампы, используемые на Accent
3 Опустите металлический кронштейн, удерживающий лампу. Для этого нажмите на нее пальцем и отложите в сторону.
Лампы, используемые на Accent
4 Вытаскиваем старую лампу.
Также могут быть полезны статьи на нашем сайте: Как снять руль на Hyundai Accent, Какой размер дворников на Hyundai Accent, Ремонтный буклет Hyundai Accent, Предохранитель прикуривателя Hyundai Accent.
Стандартная приборка Hyundai Accent — обособленный модуль, отвечающий за передачу информации водителю о состоянии автомобиля в текущий момент времени. Панель на авто выделяется повышенной информативностью и удобством в эксплуатации.
Приборы большого размера и легко читаемы. Индикаторы и значки расположены в один ряд на нижней части щитка, что облегчает их считывание. Лампочки символически изображают обслуживаемый агрегат, что улучшает реакцию автомобилиста на отображение.

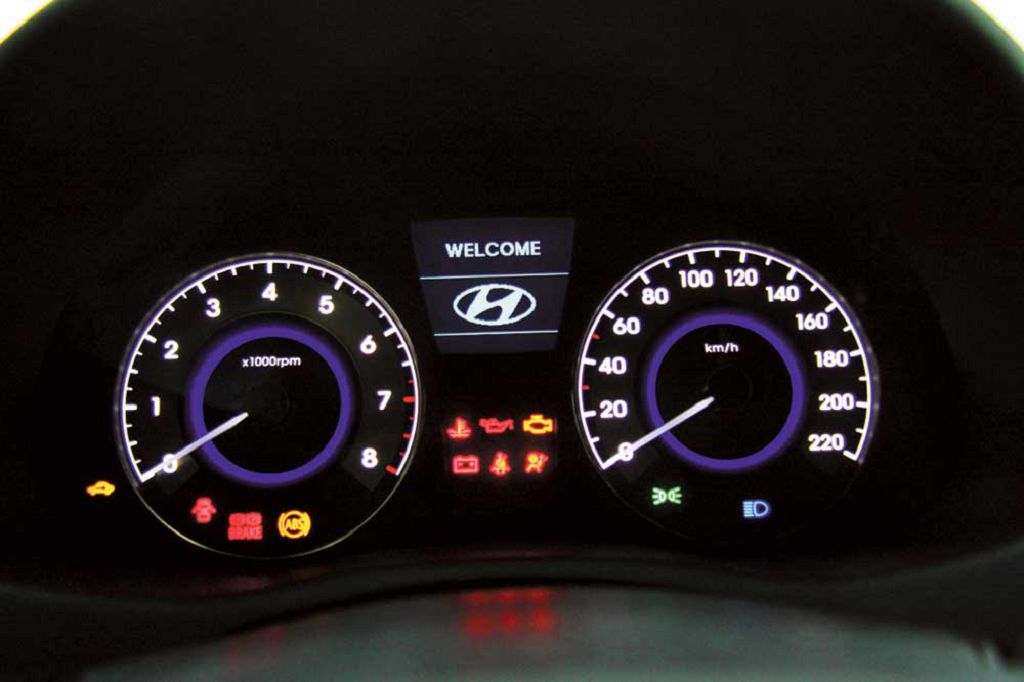

Электронная панель приборов
Цифровая панель совмещает в себе также функции бортового компьютера. Изделие от производителя Kia Hyundai с артикулом 9400325670 подойдёт тем, кто решил освежить интерьер. Стоимость такого «гаджета» составляет от 25 000 до 30 000 рублей.
Также на Акцент можно установить панель «Супервижн», которой оснащаются современные Солярисы. Панель Супервижн подразделяется на два подтипа. Обычная имеет серебристую окантовку колодцев приборов, красную подсветку стрелок, частичную голубую подсветку внутриприборного пространства.
Supervision 1 обладает подсветкой стрелок белого цвета, голубым цветом подсвечивается вся область приборов. Помимо этого, при запуске и остановке двигателя на дисплее бортового компьютера появляется приветственное или прощальное сообщение: «Welcome Hyundai», «Goodbye».
Индикаторы давления и температуры
В приборной панели Hyundai Accent Tagaz находятся различные индикаторы, которые сообщают водителю о состоянии автомобиля. Среди них есть индикаторы, отвечающие за давление и температуру двигателя.
Один из таких индикаторов — индикатор давления масла. Он представлен символом, изображающим масленку. Если индикатор начинает мигать или остаётся включенным при работающем двигателе, это может указывать на низкое давление масла и требовать немедленного обращения к специалисту для проведения диагностики и ремонта.
Другой важный индикатор — индикатор температуры двигателя. Он обычно отображается в виде термометра или символа, изображающего термометр. Если индикатор показывает высокую температуру или начинает мигать, это может означать перегрев двигателя. В этом случае необходимо безопасно остановить автомобиль и вызвать буксировку, чтобы предотвратить возможные повреждения двигателя.
Проверка и обслуживание
Для того чтобы гарантировать правильную работу этих индикаторов, рекомендуется периодически контролировать уровень масла и охлаждающей жидкости. Если уровень этих жидкостей ниже нормы, это может быть причиной возникновения проблем с давлением и температурой.
Также следует регулярно обслуживать двигатель автомобиля, включая замену масла и фильтров, чтобы предотвратить снижение давления и проблемы с перегревом.
