Не срабатывает вентилятор охлаждения ваз-2112 инжектор 16 клапанов

Почему не срабатывает вентилятор на ВАЗ

— плоская отвертка;
— бокорезы или плоскогобцы;
— провод сечением минимум 0,75 кв.мм в изоляции;
— изоляционная лента;

Возьмите электрическую схему вашего автомобиля и найдите элементы, отвечающие за управление электрическим вентилятором. Первым делом проверьте целостность электрического предохранителя

Обратите внимание, что на старых автомобилях не применялся электрический вентилятор, вместо него на помпе устанавливалась крыльчатка, которая вращалась постоянно. Такой обдув радиатора хорош тем, что в жаркую погоду охлаждение лучше. Но в мороз двигатель дольше набирает рабочую температуру, поэтому приходится на зиму закрывать радиатор картоном или куском пластика

Но в мороз двигатель дольше набирает рабочую температуру, поэтому приходится на зиму закрывать радиатор картоном или куском пластика.

Проверьте работоспособность датчика температуры, установленного в корпусе радиатора. Электрический вентилятор может не включаться по причине выхода из строя датчика, который представляет собой простой выключатель, контакты которого замыкаются при определенной температуре. Немного поразмыслив, можно прийти к выводу, что, замкнув контакты этого датчика, мы добьемся принудительного включения электровентилятора. Взглянув на простейшую схему управления, которая применяется на автомобилях ВАЗ, можно увидеть, что датчик установлен в разрыв массового провода питания вентилятора.

Проверьте работоспособность электромагнитного реле, если схема включения вентилятора релейная. Сделать это можно, замкнув контакты реле, подключенные к датчику. Должен раздаться слабый щелчок, говорящий о том, что катушка цела. Но не забывайте, что на плюсовом выводе вентилятора должно появиться напряжение. Если его нет, то вполне возможно, что имеет место быть разрушение контактов реле. При размыкании и замыкании образуется небольшая искра, которая может расплавить даже контакты. Поэтому после проверки катушки обязательно замкните силовые провода. Только не замкните плюсовой провод на массу.

Возьмите провод, сечение которого составляет не менее 0,75 кв. мм, чтобы подключить электрический вентилятор на клеммы аккумуляторной батареи. Такое решение будет верным в том случае, если поломку быстро диагностировать не получается. Как правило, осложнение диагностики происходит при нарушении электропроводки. Например, на автомобилях восьмого семейства датчик температуры подключен к массе не в самой ближайшей точке, а провод протянут под радиатором и уходит к блоку предохранителей. Чтобы не закипеть в пробке, наилучшим выходом будет размыкание штекерного соединения и подключение вентилятора к АКБ. Только не перепутайте полярность, иначе двигатель будет вращаться в другую сторону, радиатор в итоге не охладится.

Двигатель электрического вентилятора — это машина постоянного тока, которая чувствительна к полярности. При подключении к батарее неправильно вращаться двигатель будет в обратную сторону.

проверка системы охлаждения на автомобиле ваз 2108, ваз 2109

Устранение неисправностей

Устранение неполадок, связанных с неработающим охлаждающим вентилятором, может быть довольно простой задачей. Обычно проблема заключается в самом двигателе, термовыключателе, реле, проводе или (реже) компьютере или самом модуле.

Действительно ли неисправен охлаждающий

На многих современных автомобилях, если вы хотите проверить, работает ли ваш охлаждающий вентилятор, вы можете запустить двигатель и дать ему поработать на холостом ходу. Установите для кондиционера значение MAX и включите его. Охлаждающий вентилятор должен включиться немедленно или в течение следующих нескольких минут. На более старых моделях автомобилей подождите около 15–20 минут, чтобы двигатель достиг рабочей температуры. Затем он должен включиться.

Если он включается, когда переменный ток работает на MAX, но не работает, когда двигатель горячий, проверьте датчик температуры или переключатель, который посылает сигнал на компьютер или модуль для работы вентилятора. На современных автомобилях плохой датчик обычно вызывает свечение значка Check Engine на панели приборов. При необходимости проверьте компьютер на наличие кодов неисправности.
Если он не включается, сначала проверьте, не перегорел ли предохранитель или не сработал ли предохранитель. На старых моделях транспортных средств у вас может быть плавкий предохранитель. Это кусок проволоки внутри изолированного резинового блока. Вы не пропустите это. Возьмите концы плавкой вставки и попытайтесь ее растянуть. Если он растягивается, связь может быть нарушена. Замени это.

ПРЕДУПРЕЖДЕНИЕ. Если перегорел предохранитель или плавкая вставка или сработал прерыватель, возможно, сам двигатель вентилятора неисправен и может и дальше вызывать перегорание предохранителей – например, из-за короткого замыкание в обмотке самого двигателя вентилятора. Замените плавкий предохранитель или плавкую вставку, или перезапустите автоматический выключатель и снова проверьте двигатель вентилятора. Если возникает та же проблема, и нет провода, вызывающего короткое замыкание, замените двигатель вентилятора.

ПРИМЕЧАНИЕ: если охлаждающий вентилятор не включается при работе двигателя в течение 20 минут или более, убедитесь, что охлаждающая жидкость достигает рабочей температуры, около 220 ° F (104 ° C). Вы можете иметь дело с закрытым термостатом. Проверьте температуру блока цилиндров и бака радиатора (который соединяется с двигателем с помощью верхнего шланга радиатора) с помощью кухонного термометра, убедитесь, что температура двигателя достигает примерно 220 ° F (104 ° C) и температура бака радиатора соответственно повышается (это означает, что горячая охлаждающая жидкость передается в радиатор). Если температура остается довольно стабильной около 200 ° F (93 ° C) или ниже, температурный выключатель или датчик могут не вызвать включение вентилятора радиатора.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

Открыть капот.
Дождаться остывания мотора.
Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

вибрация;
окисление;
подгорание;
обрыв, потертости электропроводов;
старение изоляции, замыкание.

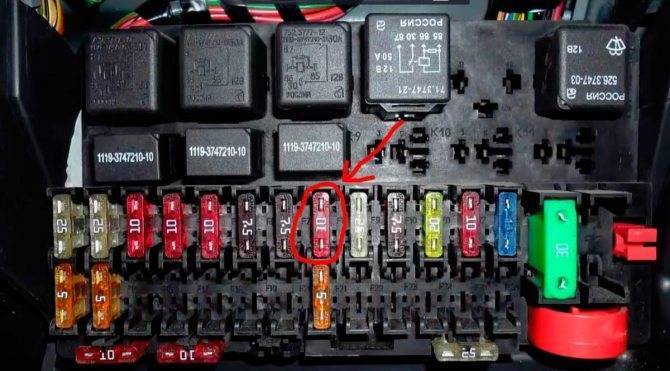

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

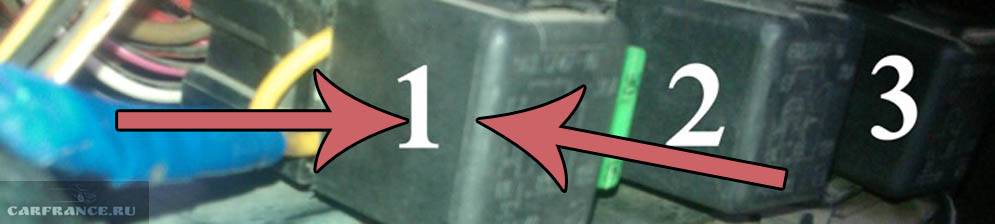

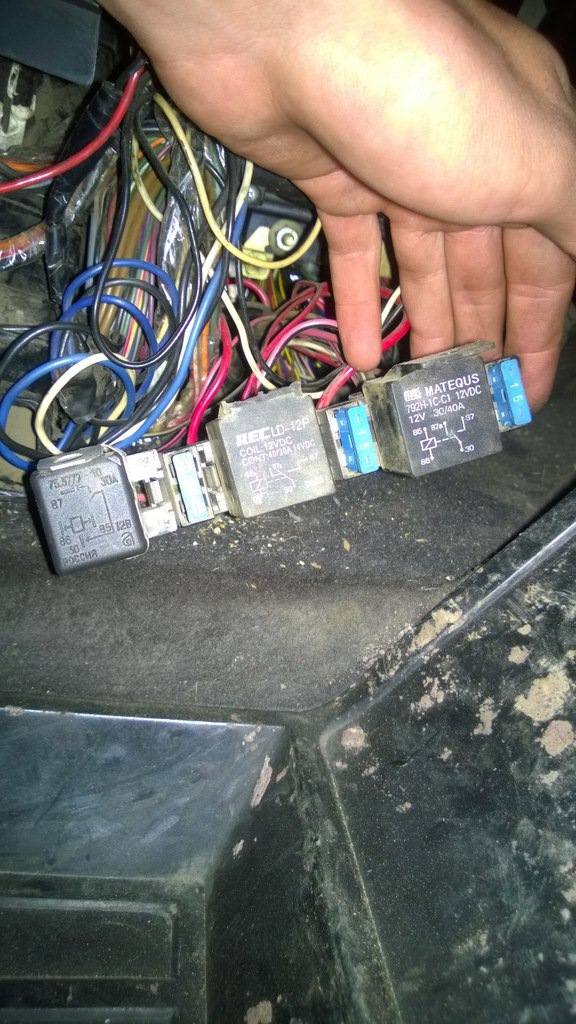

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

вентиляторной установки;
бензонасоса;
зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

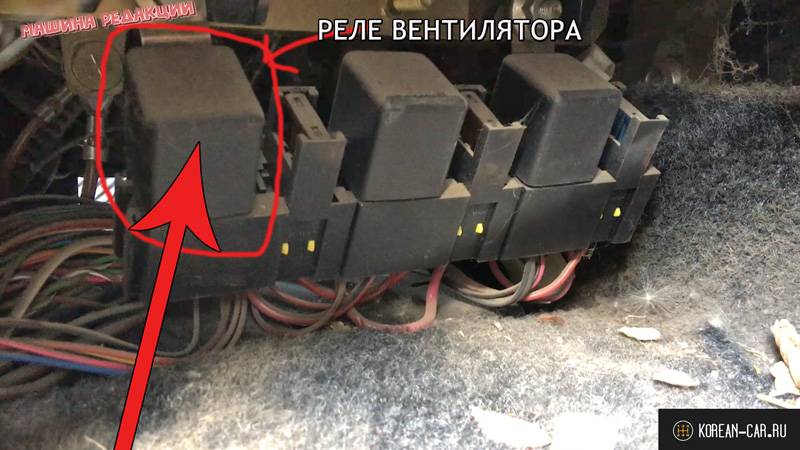

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
Периодически обследовать составные части охлаждающей системы.
Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
Использовать раствор для устранения ржавчины, накипи.
Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
Плотность проверять ареометром.
Не смешивать охлаждающие жидкости.
Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

исключить случайное переключение;
не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

Замена вентилятора и радиатора охлаждения на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Вентилятор охлаждения двигателя играет очень большую роль, так как он охлаждает радиатор который в свою очередь гоняет по системе охлаждающую жидкость и всё это в совокупности является системой охлаждения, но вентилятор бывает выходит из строя, а радиатор бывает пробивает камушками в связи с чем из него начинает вытекать охлаждающая жидкость и он подлежит своей замене.

Рекомендуем: Замена фары lada priora (ваз приора)

Примечание! Для замены обоих этих агрегатов, нужно будет запастись: Гаечными ключами, а так же воротком с накидными головками, кроме этого пригодиться небольшая ёмкость (Широкая она должна быть) в которую вы будете сливать охлаждающую жидкости из радиатора системы охлаждения, и ещё понадобиться отвёртка!

Где находится радиатор и вентилятор охлаждения? Оба данных агрегата расположены в передней части автомобиля, так просто увидеть их у вас не получиться, потому что они большие и поэтому вы сможете увидеть только части их, вот к примеру чтобы увидеть вентилятор вам достаточно будет заглянуть под телевизор автомобиля (Телевизор это его передняя часть на которой находятся фары, бампер и другие детали, крылья уже не относятся к нему) и вы увидите вентилятор благодаря которому и охлаждается двигатель у автомобиля (Для наглядности вентилятор указан красной стрелкой, а так же корпус воздушного фильтра был уже снят так как он очень мешает обзору), а для того чтобы увидеть сам радиатор вы так же можете заглянуть под этот же самый телевизор или через решётку радиатора посмотреть (Сквозь неё и радиатор будет виден).

Когда нужно менять радиатор и вентилятор охлаждения? Радиатор как уже было сказано ранее нужно менять при появление на нём отверстия или отверстий, которые могут появиться из-за попадания в него камушка (Через решётку радиатора это происходит) или из-за сильного давления в системе охлаждения которое может появиться из-за неисправности клапана в крышке расширительного бачка или в крышке радиатора, при выходе из строя данных клапанов или только одного клапана давления в системе повышается, в связи с этим повышенное давление в расширительном бачке (Вышел из строя клапан крышки бачка) приведёте в конечном итоге к тому что бачок в прямом смысле этого слова взорвётся, что касается клапана сброса радиатора, он находиться всё на той же самой крышки (На крышке радиатора имеется ввиду) и при выходе из строя данного клапана давление в радиаторе начинает повышаться, в связи с этим из всех щелей радиатора начинает вытекать жидкость и радиатор в конечном итоге (Если очень долгое время ездить на повышенном давление) придёт в негодность.

Примечание! Чтобы такого не было, раз в год или в два меняйте крышку у радиатора и крышку у расширительного бачка, покупайте данные вещи убедившись то что клапан работает и тогда в будущем у вас будет меньше проблем с этим! (О том как проверить работоспособность клапана крышки расширительного бачка, смотрите в ролике чуть ниже и всегда помните ту вещь, то что клапан должен держать давление в пределах 1,1 — 1,5 кгс/см2 и тогда крышка можно сказать исправна)

Ещё пару слов про радиатор, по сути его можно будет проверить есть ли в нём дыры или же нет, просто они как правило маленькие и заметить их бывает достаточно сложно, поэтому для того чтобы найти их применяют очень хитрый способ который заключается в следующем: Берётся радиатор и все патрубки которые от него идут и на которые одеваются шланги, закрываются заглушками (Чем угодно их можно закрыть, самое главное сделайте радиатор герметичным тем самым чтобы в него не попала вода) и после чего опускают в воду (В ванну проще всего), после того как радиатор окажется в воде придумайте как можно закачать в него воздух, после того как придумаете подайте в радиатор воздух под давлением 2 кгс/см2 (Можно компрессором это давление закачать в радиатора, а можно и обычным насосом постараться) и после этого вы сразу же увидите есть ли в радиаторе отверстия или же нет (Если есть то пузырьки воздуха выходить от туда будут), для наглядности как проверить радиатор на исправность посмотрите в видео-ролике который расположен чуть ниже:

Примечание! Если отверстия небольшие то и покупать новый радиатор не имеет никакого смысла, потому что небольшие дырки можно закрыть к примеру при помощи специального вещества который продаётся в автомагазине и который нужно будет смещать с охлаждающей жидкостью, данное вещество забьётся в дырку и тем самым будет препятствовать прониканию жидкости через неё, так же не очень большое отверстие в радиаторе можно убрать при помощи пайки или же сварки, но уже большие отверстия убирать мы вам не рекомендуем, поэтому в этом случае лучше сходить в автомагазин и купить новый радиатор!

Возможные неисправности и способы их устранения

О выходе из строя ДТОЖ автовладельцу могут сообщить следующие симптомы:

Слишком низкое качество отработанных газов, что связано с нарушением горючей смеси в цилиндрах.
Увеличился расход горючего, причем ощутимо.
Возникли проблемы в работе силового агрегата. Динамика транспортного средства может снизиться, также ухудшится мощность двигателя в целом.
На приборке могут появиться комбинации ошибок, также ЭБУ может отправить на щиток сигнал о необходимости проверки работоспособности мотора.
Силовой агрегат стало труднее запускать.

При обнаружении первых признаков неполадок многие автолюбители сразу же загоняют свое авто в гараж или на СТО, чтобы поменять контроллер. На практике симптомы неполадок ДТОЖ зачастую связаны с повреждением электроцепи и плохим контактом устройства с бортовой сетью автомобиля. Поэтому, если вы столкнулись с похожей проблемой, в первую очередь мы рекомендуем проверить состояние проводки.

Фотогалерея «Диагностика ДТОЖ»

1. ДТОЖ, подключенный к мультиметру, в екости с антифризом2. Зависимость температуры (слева), сопротивления (справа)

Советы и рекомендации

При выполнении диагностических операций и процедур замены могут возникнуть некоторые проблемы, о которых необходимо знать заранее, например:

Датчик может быть в полном порядке и проводка в порядке, но предохранитель, установленный в этой цепи электроцепи, может быть поврежден. Также рекомендуется заменить эту деталь на новую, чтобы исключить ее из списка возможных «виновников» того, что не включается вентилятор ВАЗ 2110.
Датчик вентилятора можно диагностировать без мультиметра или тестера. Достаточно собрать элементарную схему с последовательно соединенными источником питания, лампочкой и ДВВ, который будет выполнять роль термовыключателя.

Процесс замены ДВВ ВАЗ 2110 несложный, поэтому даже при отсутствии опыта выполнения подобных работ эту операцию в идеале можно выполнить в первый раз без посторонней помощи.
