Датчик включения вентилятора ваз 2110: почему не срабатывает вентилятор охлаждения

Расположение датчика включения вентилятора

На ВАЗ-2110 такого датчика включения нет. ЭБУ управляет вентилятором. Принимает данные с датчика температуры. На клапане 8 два датчика температуры. Один идет к панели приборов, второй — к ЭБУ.

Датчик на ЭБУ ввинчивается в термостат.
Датчик для приборной панели установлен в блоке двигателя, под верхней трубкой.

Оба датчика расположены примерно в одном месте.

Датчик на ЭБУ закрывается. Палец указывает на чип. Если вынуть эту микросхему, вентилятор должен включиться принудительно!

Датчик на ЭБУ (тот, который включает вентилятор).

НЕ СМЕШИВАТЬ. Это индикатор на приборной панели.

Возможно, температура действительно находится в рабочем диапазоне и не работает датчик, идущий к панели приборов. Или сама приборная панель.

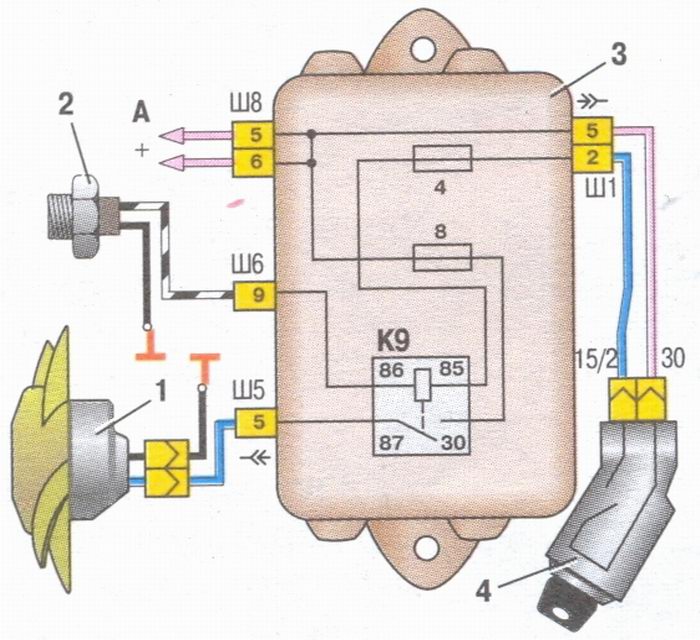

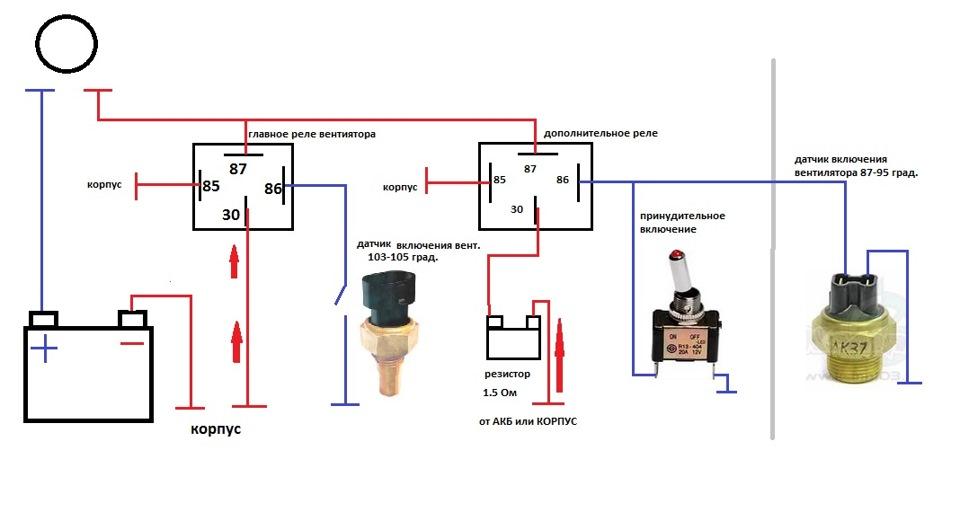

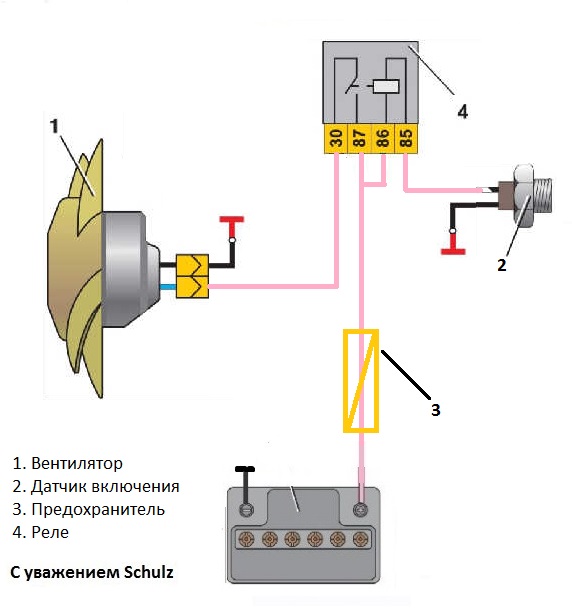

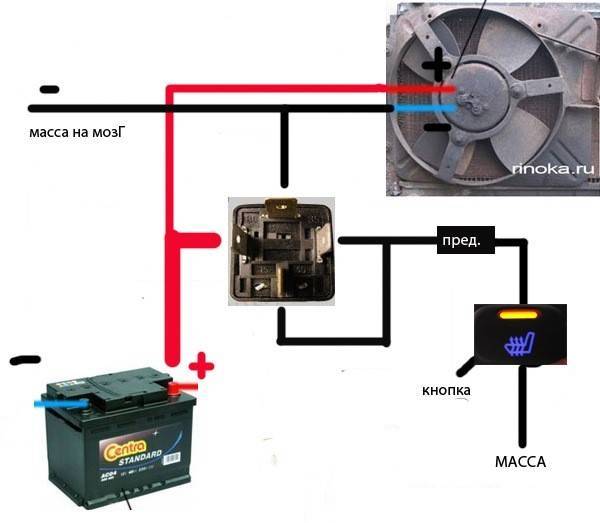

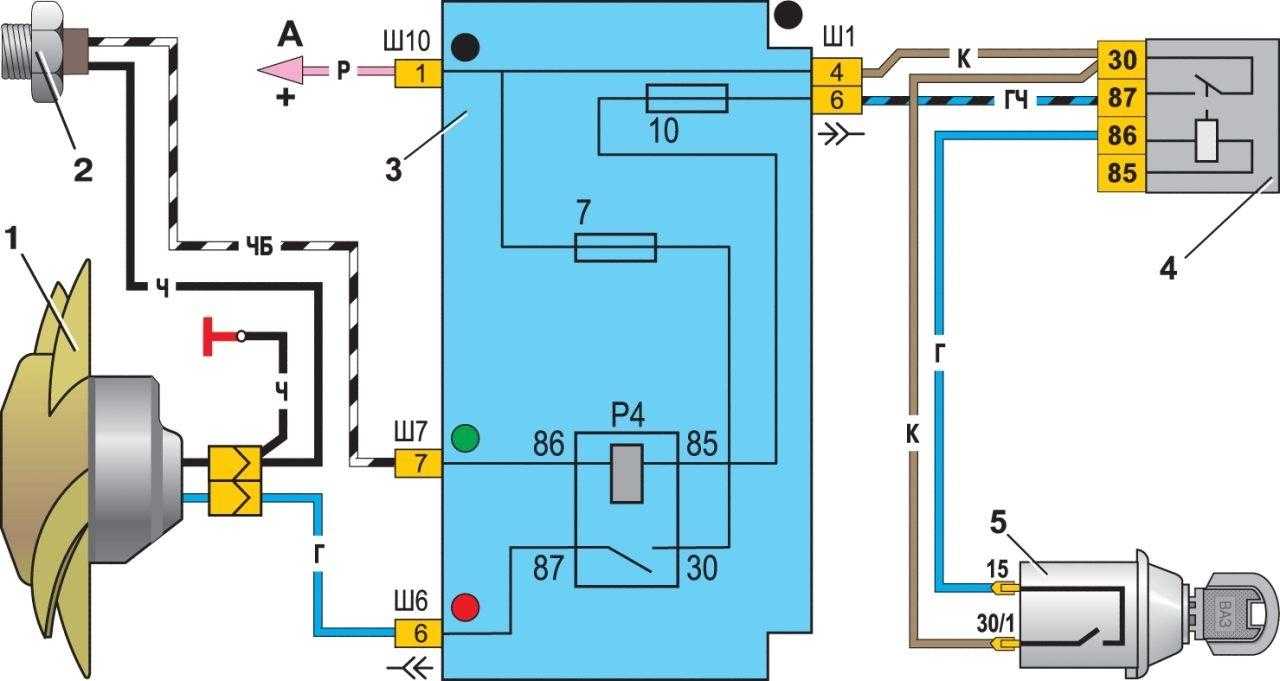

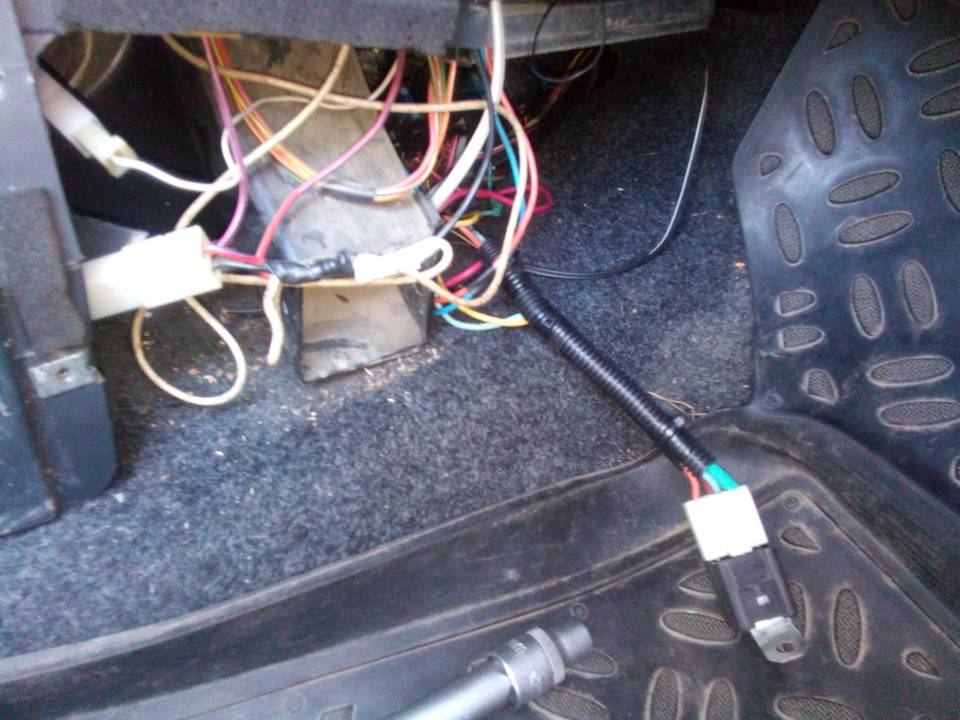

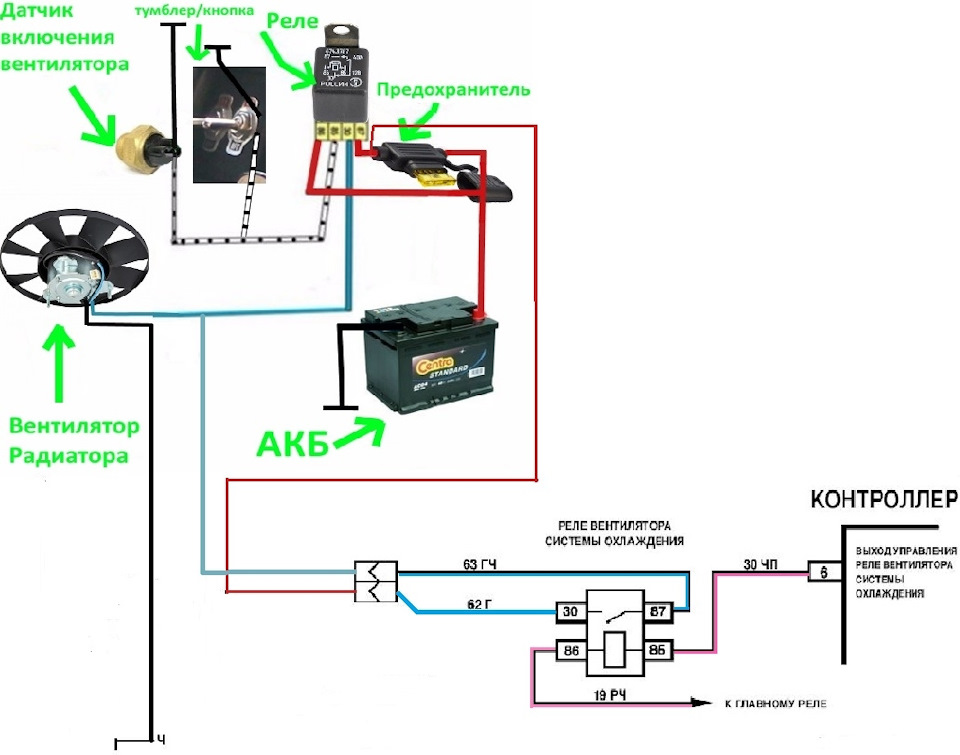

Провода включения вентилятора и фишка

Поскольку к вентилятору протекает большой ток, часто возникает ситуация с плавлением стружки. Чип расположен на вентиляторе; при работающем вентиляторе всасывается много грязи и влаги. В результате портится контакт, стружка нагревается и плавится. Не исключено, что проблема кроется в этом месте.

Постоянно работающий вентилятор

В некоторых ситуациях вентилятор охлаждения может работать без перерыва, вне зависимости от того, холодный двигатель или горячий. В таком случае могут быть различные причины, соответствующие способы проверки неисправности, а также пути решения поломки.

Причины	Диагностика	Как устранить проблему
Обрыв в датчике температуры охлаждающей жидкости или его цепях	Горит лампа «Check еngine». Датчик и цепи нужно проверить омметром	Заменить датчик
Не размыкаются контакты реле включения электровентилятора	Проверить мультимером	Заменить реле
Неисправен блок управления системы впрыска или его цепи (ЭБУ)	Проверить блок на специализированном автосервисе	Заменить прошивку ЭБУ или сам блок
(Карбюратор) Не размыкаются контакты термовыключателя радиатора	Отключиь клеммы от выводов термовыключателя. После этого электровентилятор перестанет работать	Заменить термовыключатель

Увы, иногда даже после столь тщательных и детальных проверок вентилятор системы охлаждения на ВАЗ 2110 все равно не включается. В данном случае автовладельцу не остается ничего другого, кроме как обратиться на станцию технического обслуживания.

Инжекторный датчик включения обдувочного устройства

Проверенные и надежные автосервисы смогут провести полноценную компьютерную диагностику системы охлаждения, определить причины неработающего вентилятора охлаждения. Проблема может оказаться намного глобальнее, чем перегоревший предохранитель.

Не бойтесь обращаться к специалистам, даже если вы считаете себя опытным автомехаником, который всегда решал проблемы своего автомобиля самостоятельно. Современное оборудование, профессиональный подход, компьютеризация автосервисов — все это позволяет за короткий срок определить причины неисправностей, на что по вашему дедовскому методу ушло бы несколько дней. У автосервисов тоже есть свои плюсы.

Загрузка …

Где находится датчик и как он работает?

Датчики включения вентиляторов расположены на элементах системы охлаждения. Место установки находится на пути подаваемого потока жидкости от гильзы двигателя к радиатору. Это связано с тем, что жидкость в этой магистрали будет иметь самую высокую температуру.

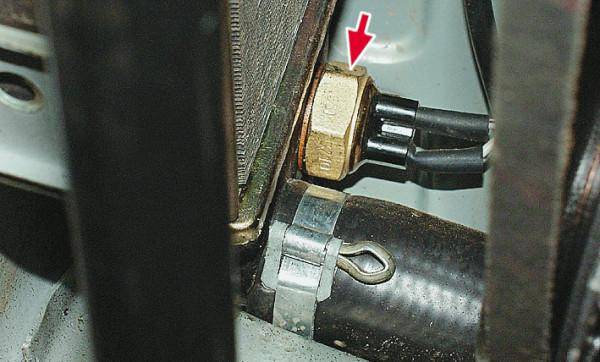

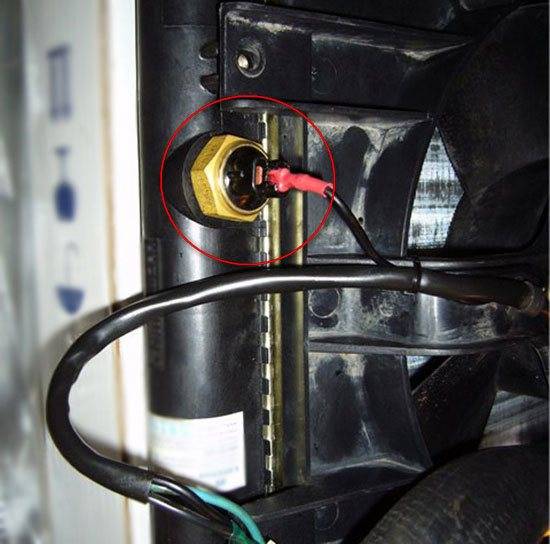

Датчик автомобиля ВАЗ, установленный внизу радиатора

Возможные места установки:

запорный клапан корпуса термостата;
крышка цилиндра;
нижний патрубок радиатора;
сторона радиатора.

На некоторых автомобилях датчик совмещен с указателем температуры охлаждающей жидкости. Блок управления включает вентиляторы в соответствии с температурными данными. При этом на радиаторе есть дополнительный датчик, который используется для климат-контроля или кондиционера. Работа любого устройства включает оба вентилятора (на радиаторах двигателя и кондиционера). Аналогичное решение встречается в японских автомобилях.

В автомобилях могут использоваться два датчика включения вентилятора, расположенные на входе и выходе патрубков радиатора. Такая схема позволяет поддерживать температуру в узком диапазоне.

Разновидности

В автомобилях для включения вентилятора используются следующие типы датчиков:

биметаллический;
воск;
термистор;
датчик, который работает, чтобы разорвать или замкнуть цепь.

Первые два типа датчиков имеют электромеханическую схему работы и могут быть двух разновидностей:

односкоростные, оснащенные одной контактной группой, управляющей вентилятором в диапазоне температур;
двухскоростной, оснащен парой контактных групп, настроенных на работу в разных температурных диапазонах.

Независимо от типа датчики представляют собой металлический корпус, оснащенный резьбой. В качестве материала корпуса используются цветные металлы на основе меди (бронза или латунь), обеспечивающие более высокую теплопроводность. На корпусе имеется шестигранник под ключ, используемый для установки детали. Разъем проводки расположен в верхней части датчика.

Биметаллический датчик

На биметаллический датчик устанавливается металлическая пластина. В обычном состоянии контакты разомкнуты. По мере нагрева пластина деформируется и замыкает цепь, подавая на реле управляющий сигнал на включение электродвигателя привода. Есть датчики, которые включают двигатель вентилятора напрямую без реле. Когда жидкость остывает, пластина возвращается к своей первоначальной форме и подача тока на двигатель прекращается.

Восковый датчик

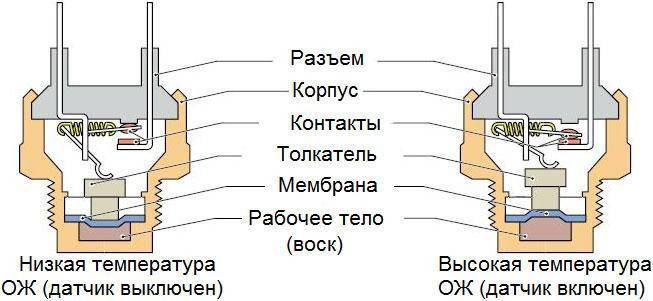

Выпускались датчики, для которых в качестве рабочего тела использовался воск или церезит (или другое вещество со значительным коэффициентом теплового расширения). При нагревании он расширялся и смещал металлическую мембрану, связанную с контактами. По мере остывания воска объем воска уменьшался и под действием пружины контакты размыкались.

Терморезисторный датчик

Термисторный датчик работает по принципу изменения сопротивления резистора, установленного в потоке жидкости. Изменение температуры регистрируется электронным блоком, который пересчитывает значение температуры по программе.

Датчики, работающие на разрыв или на замыкание цепи

Устройства, включающие вентилятор при разрыве цепи, часто встречаются в автомобилях японского производства. Тип датчика можно проверить, сняв заглушку. Разобрав блок датчиков, работая на обрыв, вентилятор включится.

При какой температуре срабатывает датчик включения вентилятора?

Температурный диапазон срабатывания датчика зависит от типа питания двигателя. На карбюраторных машинах применяют устройства с диапазоном переключения 82-110 ºС. Температура активации выбита на корпусе детали. В автомобилях одной модели могут быть датчики, откалиброванные на разные температуры.

По стандарту датчики делятся на четыре группы по рабочей температуре:

82-87 ºС;
87-92 ºС;
92-99 ºС;
104-110 ºС.

В российских автомобилях используются датчики первых трех групп. Двигатели иномарок рассчитаны на более жесткий температурный режим, поэтому часто имеют устройства четвертой категории.

С началом использования многоточечных систем впрыска температура воспламенения вентилятора определяется настройкой блока управления двигателем. Датчик просто передает информацию о температуре на блок управления, который принимает решение о включении вентилятора по запрограммированной программе.

В инжекторных машинах можно запрограммировать температурные пороги, от которых будет срабатывать датчик розжига вентилятора

Делать это нужно осторожно, так как легко нарушить температурный режим и повредить двигатель

Замена датчика включения вентилятора ВАЗ 2110 своими руками

Снимаем «-» клемму .
Далее сливаем с радиатора и отключаем питание от датчика включения вентилятора.
Затем необходимо выкрутить ДВВ
из корпуса , а на его место установить новый датчик включения вентилятора.

Дальнейшая сборка выполняется в обратном порядке. После завершения проверьте работу и убедитесь, что проблема решена
