Какая цена у нового радиатора печки на ваз-2114 и цена работ по его замене

Устройство системы отопления ВАЗ-2114

Конструкция отопительной системы у автомобилей семейства Самара-2, в том числе ВАЗ-2114 и 2115, была унифицирована, чтобы удешевить производство и стоимость автомобилей. Она отличается простотой и надежностью, но периодически некоторые ее элементы выходят из строя. Система отопления состоит из:

• радиатора-теплообменника с подведенными патрубками;
• краника, перекрывающего подачу теплоносителя;
• системы воздуховодов с заслонками;
• вентилятора для подачи воздуха;
• управляющего блока.

Нагревание воздуха производится путем его подачи через соты радиатора печки. Поток нагнетается вентилятором и направляется через воздуховоды заслонками. Вся система управляется специальным блоком с водительского места. В теплое время года краник позволяет перекрыть подачу охлаждающей жидкости через теплообменник. Если радиатор печки ВАЗ-2114 потек или остается холодным при открытом кране, единственное решение — его замена.

Замена радиатора без демонтажа панели

В руководстве по эксплуатации ВАЗ 2114/15 рекомендуют менять радиатор печки при снятой панели. Однако можно обойтись и без демонтажа, лишь отодвинув панель. Для этого необходимо:

• Установить машину на смотровую яму или эстакаду.
• Отключить минусовой провод от аккумуляторной батареи.
• Ключом на 10 демонтировать защиту двигателя.

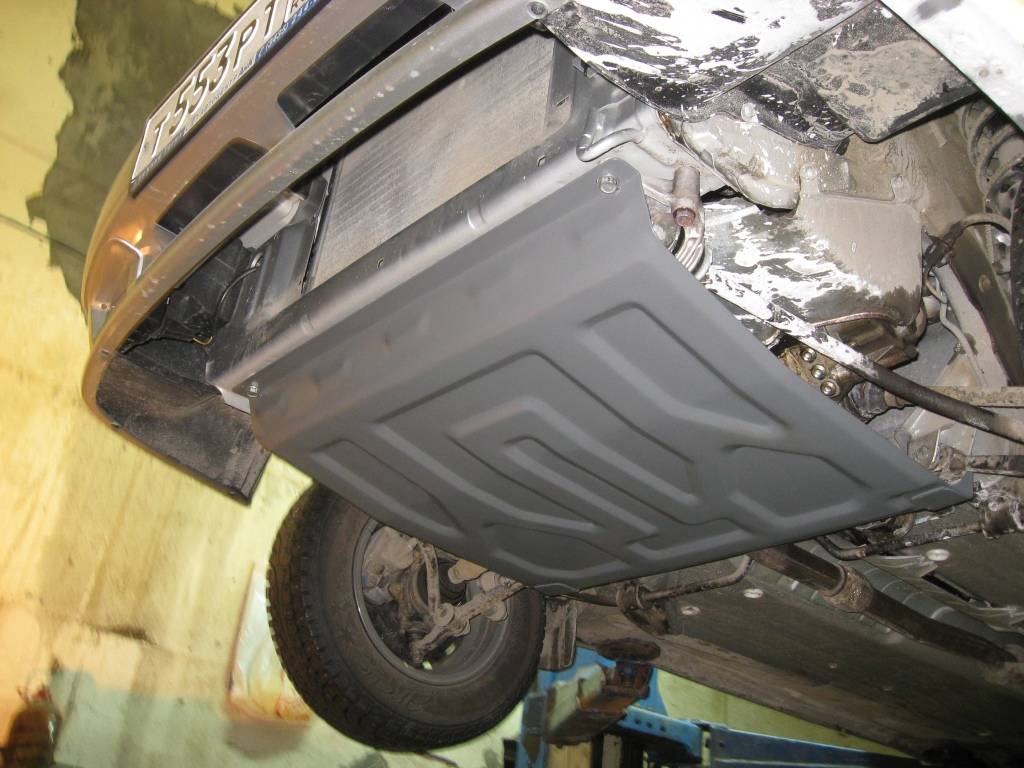

При замене радиатора печки нужно снять защиту двигателя

• Подставить под сливную пробку ёмкость для ОЖ.
• Ключом на 13 открутить пробку и слить ОЖ.

Для слива ОЖ ключом на 13 откручивается болт-пробка

• После полного слива ОЖ закрутить сливную пробку.
• Закрыть кран отопителя, установив рычаг управления в крайнее левое положение.
• Сдвинуть переднее пассажирское сиденье назад до упора и откинуть его спинку.
• Открыть бардачок, выкрутить шесть саморезов его крепления и вытащить его.

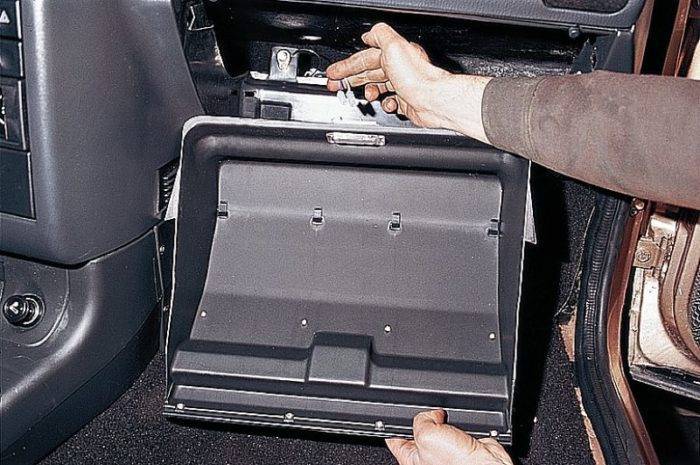

Для демонтажа бардачка кужно открутить шесть саморезов

Снять заглушку в центральной части панели и открутить саморез, находящийся под ней, крестовой отвёрткой.

Винт закрыт пластиковой заглушкой

Открутить пять винтов крепления правой крышки центральной консоли. Эту же процедуру повторить для левой крышки.

Для снятия крышек центральной консоли нужно выкрутить саморезы их крепления

Снять щиток приборов, выкрутив четыре винта его крепления (два сверху и два снизу).

Щиток приборов крепится четырьмя саморезами

Снять кожух рулевой колонки, выкрутив три самореза в верхней части и три — в нижней.

Для снятия кожуха рулевой колонки необходимо открутить шесть саморезов

• Отсоединить электрические разъёмы магнитолы и прикуривателя.
• Снять накладки рычагов управления заслонками и ручку переключения режимами работы вентилятора.

Перед снятием узла управления нужно снять пластиковые накладки рычагов и ручку перключателя

Выкрутить винты крепления центральной консоли.

Вверху центральная консоль крепится двумя винтами

Снять диагностический разъём, выкрутив два самореза крепления.

Для демонтажа диагностического разъема необходимо выкрутить два самореза

Отключив электрические разъёмы от переключателей, снять центральную консоль.

Перед снятием центральной консоли нужно отсоединить электрические разъёмы

Ключом на 8 открутить два винта крепления основы панели к полу автомобиля.

Внизу основа панели крепится к полу при помощи винтов

Выкрутить четыре (по два с каждой стороны) самореза боковых креплений панели.

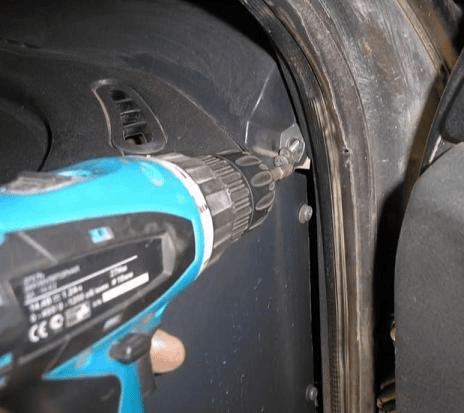

По бокам панель крепится двумя саморезами

Открутить саморезы центрального крепления панели к её основе.

Для отсоединения панели от основы нужно выкрутить два самореза по центру

Отключить и снять электронный блок управления.

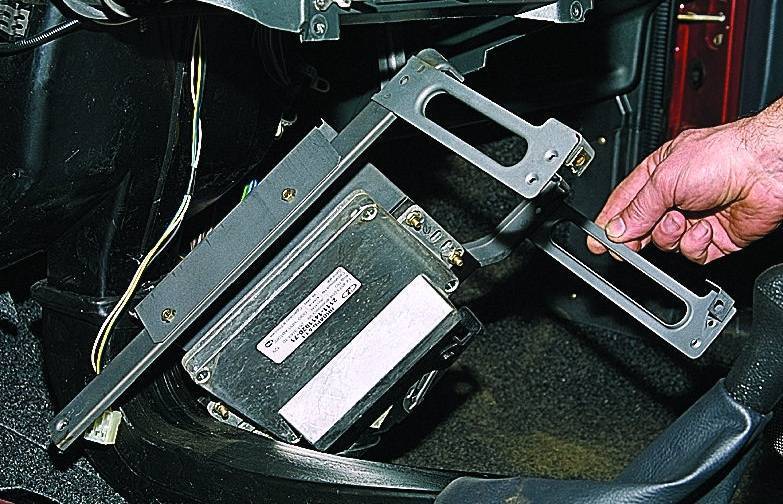

ЭБУ снимается вместе с кронштейном реле и предохранителей

Отвести и немного приподнять панель с правой стороны. Зафиксировать её при помощи домкрата или подручных средств.

Для большего удобства панель необходимо немного приподнять домкратом

• Застелить пол автомобиля полиэтиленовой плёнкой и сухими тряпками.
• Крестовой отвёрткой открутить винты затяжки хомутов патрубков радиатора и отсоединить патрубки.

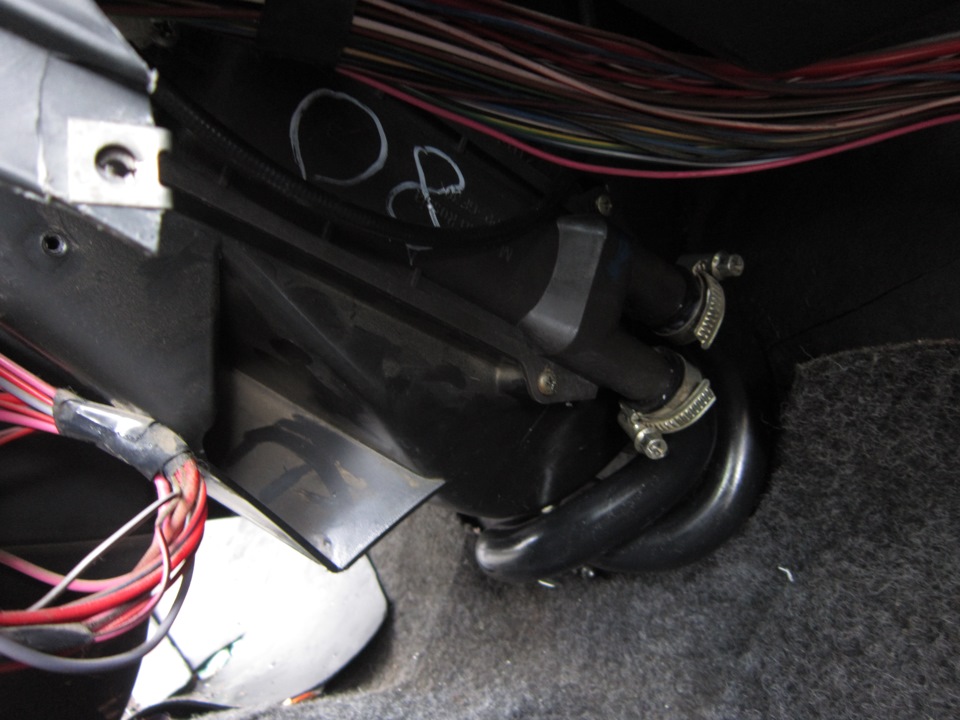

Для отсоединения патрубков необходимо ослабить хомуты

Открутить три винта крепления радиатора.

Радиатор отопителя крепится при помощи трёх винтов

• Извлечь радиатор из корпуса отопителя.
• Установить новый радиатор.
• Подсоединить к новому радиатору и зафиксировать патрубки.
• При замене патрубков ослабить хомуты их крепления на штуцерах крана отопителя.
• Снять патрубки.
• Произвести сборку в обратной последовательности.

Лучшие радиаторы отопления ВАЗ 2114

Конструктивно радиаторы отопления отличаются не только материалом для изготовления, но и наличием или отсутствием завихрений. Изготавливают их из меди или алюминия.

Медные радиаторы

Приобретение радиатора, изготовленной из меди, является превосходным вариантом выбора. Он обладает замечательными теплопередающими свойствами, если возникает необходимость, его вполне можно отремонтировать. Недостатками являются дороговизна и значительный вес.

Радиаторы из алюминия

Стоят такие радиаторы значительно дешевле, но в случае поломки замене не подлежат. Такие устройства имеют быстрый нагрев, но и остывают также столь быстро. Выпускаются они в широком ассортименте и стоят относительно недорого.

Большое значение имеет той, какими размерами обладают соты. Чем они меньше, тем лучше обеспечивается быстрый прогрев воздуха. Но по показателям КПД с радиаторами, имеющими крупные соты, конкурировать они не могут, хотя, несомненно, положительными моментами являются невысокая цена и легкий вес.

В момент приобретения у продавца необходимо поинтересоваться о наличии в конструкции пластиковых завихрителей или турбулизаторов. При их наличии наблюдается лучшая передача от жидкости к материалу сот завихрителя. При их наличии эффективность работы радиатора повышается на 25-30%. Отсюда становится понятным, что приобретать радиатор лучше с завихрителем. Выбор материала осуществляется на усмотрение покупателя.

Самостоятельная замена радиатора печки ВАЗ 2114/15: как провести процедуру разными способами

Радиатор печки является основным элементом системы отопления салона автомобиля. Выход его из строя приводит к неприятным для водителя последствиям. Зимой в салоне авто становится холодно, а лобовое стекло покрывается слоем наледи. Поэтому актуальным становится своевременное выявление и устранение неисправностей радиатора.

Назначение и расположение радиатора печки ВАЗ 2114/15

Радиатор печки нагревает поступающий в салон автомобиля воздух. Он является основным элементом системы отопления салона. Пропуская через себя горячую охлаждающую жидкость (ОЖ), радиатор нагревается сам и нагревает обдувающий его поток воздуха. Воздух в печку поступает как естественным путём во время движения машины, так и принудительно при помощи вентилятора.

Радиатор установлен в кожухе отопителя под центральной консолью панели, без демонтажа которой можно увидеть только подводящий и отводящий патрубки, соединяющие радиатор с краном печки. Такое расположение является очень неудобным при замене радиатора. Именно из-за этого многие владельцы ВАЗ 2114/15 предпочитают не ремонтировать систему отопления самостоятельно, а обратиться в автосервис. Однако заменить радиатор своими руками довольно просто. Для этого необходимо лишь знать некоторые особенности и секреты его демонтажа.

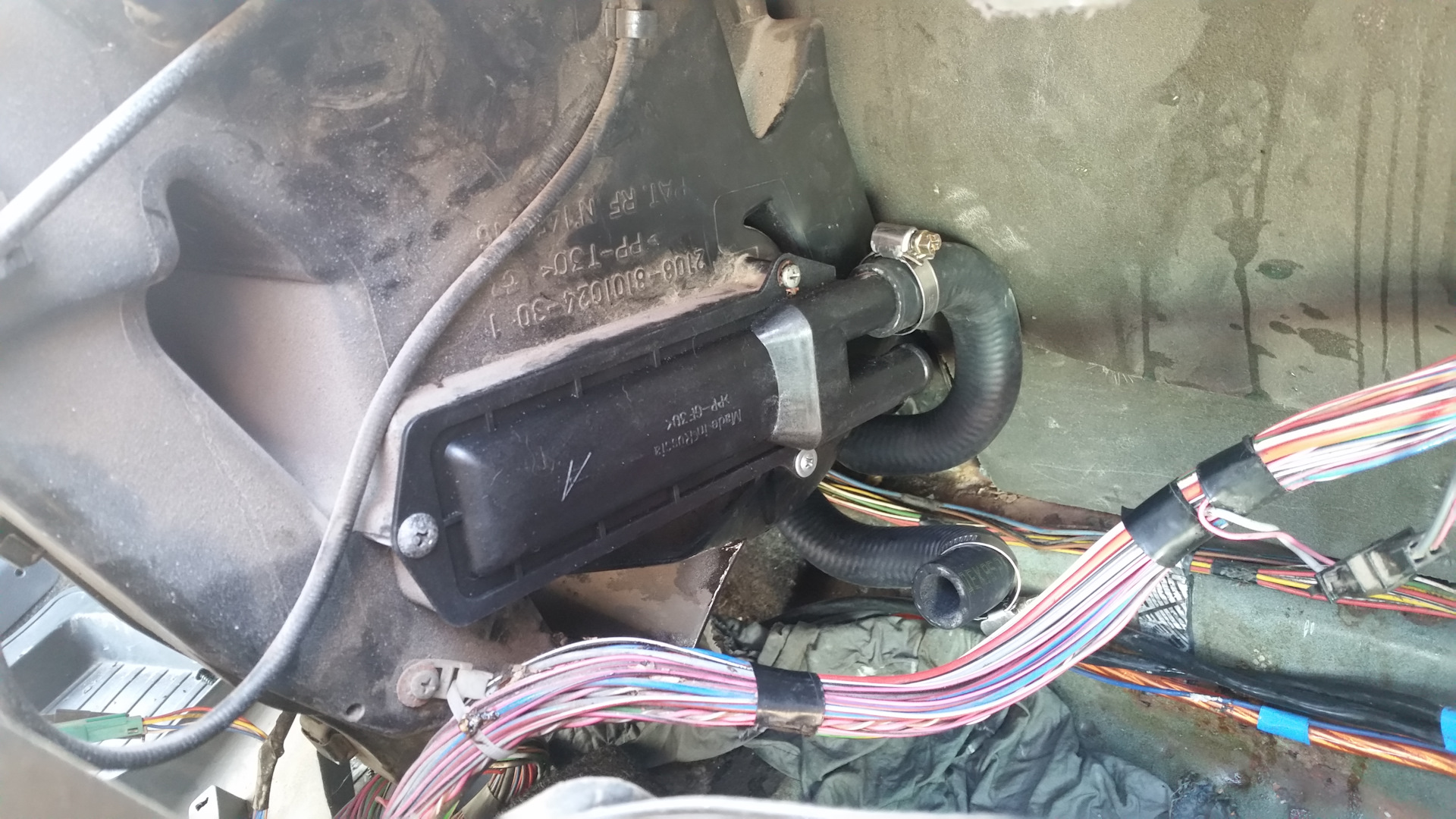

Радиатор печки расположен в корпусе отопителя

Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15

Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.

Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:

• длина — 250 мм;
• ширина — 158 мм;
• высота — 42 мм.

Схема их крепления к кузову также идентична.

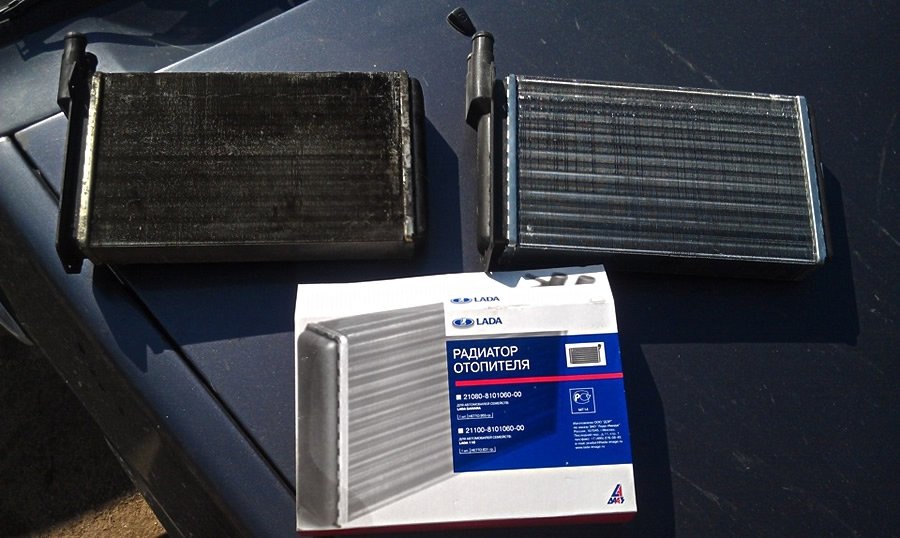

Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00

На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.

Инструкция по снятию и замене

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять. Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать. Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно. Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки. Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу. Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя. После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели. Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить. Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить. По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ. Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы. Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы. Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку. Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

 Загрузка …

Выбор радиатора

Самыми популярными радиаторами являются алюминиевые, и это не удивительно, ведь стоят они значительно меньше, чем медные (или латунные), да и найти их в продаже намного легче. По типу охлаждающей решетки их всех можно разделить на две большие группы: сборные (внутри которых находятся комплекты пластин с закрепленными в них трубками, по которым циркулирует ОЖ) и несборные (внутри них установлена специальная гофрированная лента).

Алюминиевые

При этом, у всех алюминиевых радиторов (к которым относится и дааз радиатор отопителя ваз 2114) есть как существенные преимущества, так и определенные недостатки.

К первым относятся:

• низкая стоимость, в особенности у сборных моделей;
• высокая теплопроводность, обеспечивающая быстрый нагрев;
• небольшой вес;
• высокая жесткость конструкции, благодаря чему они довольно устойчивы к внешнему воздействию.

Алюминиевый радиатор дааз

В качестве отрицательных моментов стоит отметить:

• быстрое охлаждение (опять же из-за высокой теплопроводности) — при выключенном моторе автомашина быстро остывает;
• малый срок службы (в сравнении с медными моделями);
• низкая ремонтопригодность (пайка алюминия в гаражных условиях крайне затруднительна).

Медные

Говоря же о медных радиаторах, стоит сказать, что по принципу своего устройства они близки к алюминиевым несборным радиаторам, но при этом обладают куда как лучшей теплоотдачей.

К их преимуществам относятся:

• лучшее удержание тепла, медленное остывание;
• больший кпд, благодаря более высокой теплоотдаче;
• высокая ремонтопригодность (запаять медь можно даже в «полевых» условиях);
• длительный срок службы.

Медный радиатор ваз 2114

Но, несмотря на такие важные плюсы, у них есть и следующие серьезные недостатки:

• высокая стоимость (в большинстве случаев она в два раза больше стоимости алюминиевых моделей);
• очень долгий нагрев (после включения печки салон прогреется еще не скоро);
• низкая эффективность при работе мотора на малых оборотах.

Именно из-за этих недостатков медные модели радиаторов считаются устаревшими с моральной точки зрения, и все чаще даже крупные производители устанавливают на свои авто алюминиевые устройства.

Именно поэтому, если стоит проблема выбора — взять радиатор из меди или же из алюминия, лучше отдать предпочтение последнему варианту. При этом, важен не только сам материал, но и общее качество изготовления.

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
• набор гаечных ключей;
• ёмкость и шланг резиновый для слива охлаждающей жидкости;
• ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

1. Сначала слейте тосол на холодном двигателе.
2. Затем открутите саморез, находящийся за пластмассовый заглушкой.

Снимите бардачок на автомобиле ВАЗ 2114

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите шурупы крепления щитка приборов

Открутите два верхних и два нижних самореза крепления щитка приборов.

Так снимается нижний кожух рулевой колонки

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоединение разъемов колодок магнитолы и вытащить её

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

Отверните саморезы крепления пластмассовой консоли

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Отверните два самореза крепления консоли

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоединение пластмассовой консоли от панели

Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль

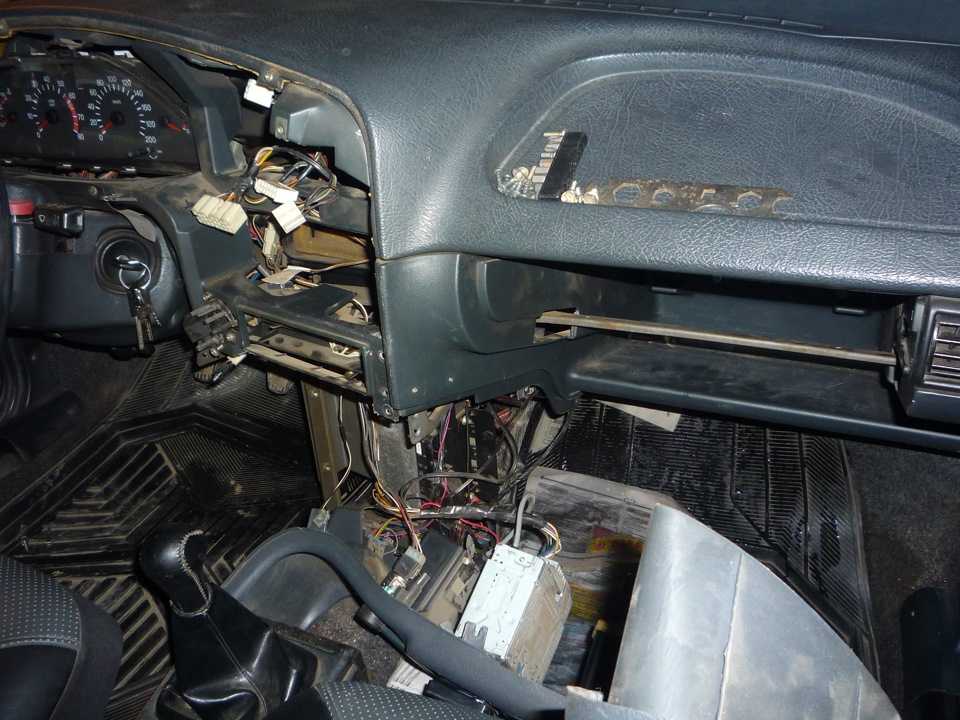

Осторожно снимите консоль

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза крепления металлической основы

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Открутите четыре самореза крепления «торпедо»

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните два больших самореза крепления металлической конструкции

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Снимите металлическую конструкцию и вытащите ЭБУ

Вытащите из-под консоли электронный блок управления.

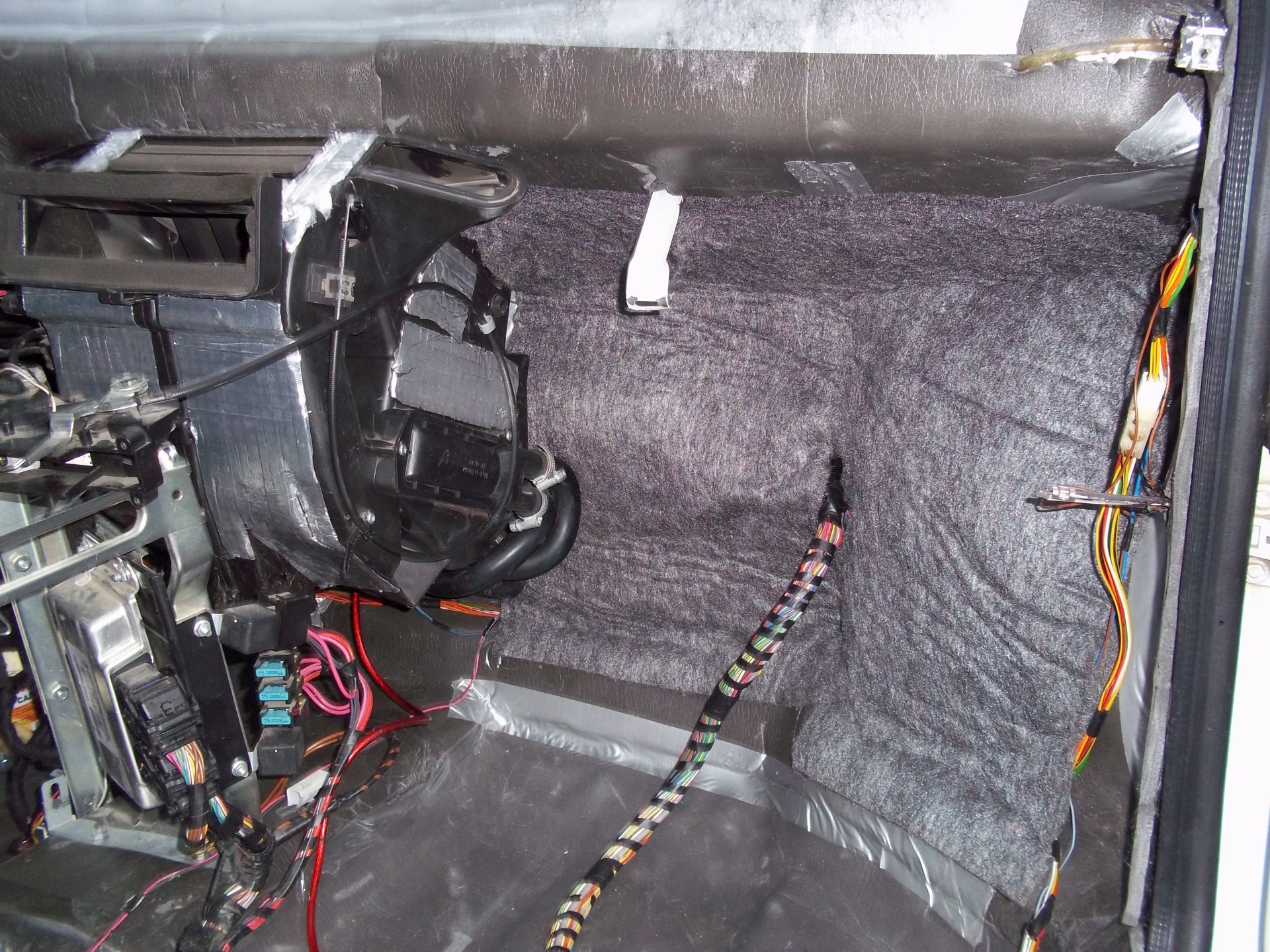

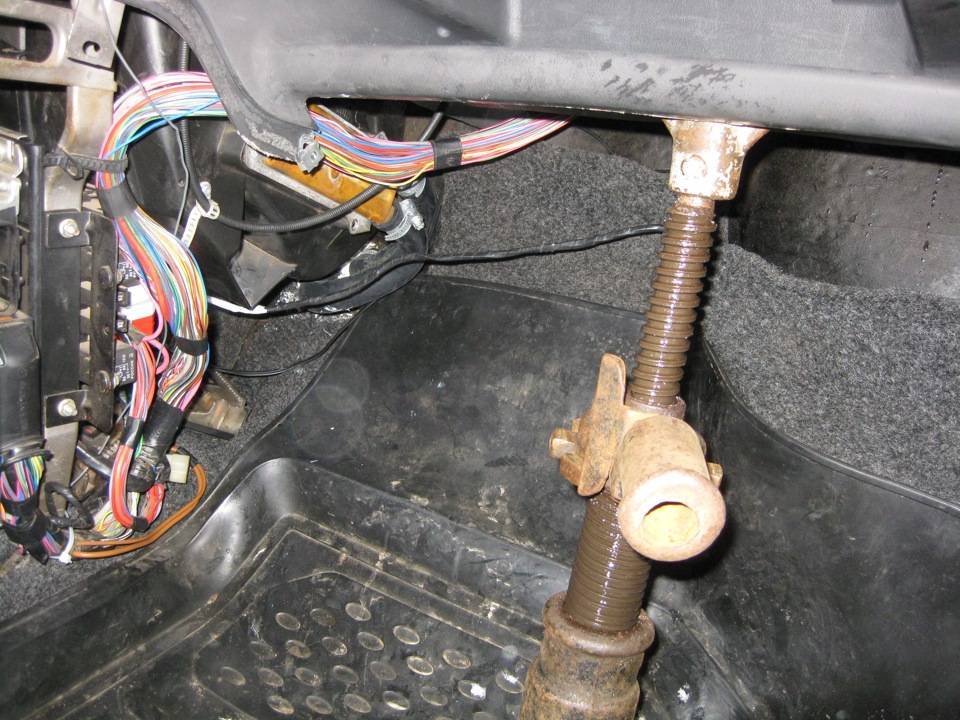

Для доступа к радиатору печки следует приподнять левую сторону торпеды

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.

Снимите резиновые трубки с патрубков теплообменника.

Артикул: 1118-8101060 , артикулы доп.: 11180810106000

Код для заказа: 115225

Здравствуйте читатели моего обзора и посетители интернет магазина AvtoAll.

В этом обзоре речь пойдет о моей покупке радиатора печки на ладу Калину первого поколения. Сразу хочу сказать что данный радиатор подойдет только на автомобиль без кондиционера учитывайте это при выборе радиатора на свой автомобиль. Родной радиатор стал подтекать и поэтому решил поменять его на точно такойже оригинальный производства демитровградского автоагрегатного завода (ДААЗ). Теперь скажу почему я выбрал именно этот радиатор печки а не более дешёвый аналог. Я стараюсь ставить на автомобиль только оригинальные запасные части которые ставили на заводе если конечно таковые имеются в продаже. Радиаторы дааз стояли у меня на ваз 2107 и на ваз 2115 и оставили только хорошие впечатления. Первый и самый на мой взгляд главный плюс этих радиаторов это теплоотдача они гораздо лучше прогревают салон автомобиля по сравнению с аналогами. Это я проверил на своем опыте перепробовал разных производителей не буду писать каких именно чтобы не делать антирекламу но остановился на оригинальном радиаторе дааз. Качество изготовления меня тоже вполне устраивает и служат они тоже не плохо среди своих конкурентов. Жаль что в комплекте нет уплотнительного паралона который наклеивают на торцы радиатора он служит уплотнителем между кожухом и самим радиатором. Я приобретал его отдельно в хозяйственном магазине в моем случае подошёл уплотнитель дверей шириной 30мм. и толщиной 1.5мм. приклеивал на тонкий слой автомобильного герметика. Встал на место туговато но встал а это главное. Радиаторы могут поставлятся как в красно белой заводской коробке так и в сине-белой вазовской упаковке как в моем случае.

Теперь немного раскажу о том как выбрать хороший качественный радиатор и на что надо обратить внимание перед покупкой. Самым правильным будет покупать товар в проверенном магазине но если такой возможности нет то можно и самому выбрать хороший качественный радиатор при этом не надо быть профессионалом. Обращайте внимание на сам пластиковый корпус и качество изготовление литье должно быть ровным без облоев по краям

Соты должны быть из твердого аллюминия и не згибаться от нажатия пальца проверить можно нажав на середину радиатора (см. рис2 на фото ниже) расстояние между плостин должно быть минимально примерно 0.5мм. этот зазор оптимално подходит для хорошего прогрева воздуха который идет от вентилятора печки снизу через сам радиатор. В трубках радиатора обязательно должны быть специальные завихрители (см. рис1 на фото ниже) благодаря им охлаждающая жидкость правильно прогревает сами трубки до нужной температуры и создает комфортную температуру в автомобиле

Обращайте внимание на сам пластиковый корпус и качество изготовление литье должно быть ровным без облоев по краям. Соты должны быть из твердого аллюминия и не згибаться от нажатия пальца проверить можно нажав на середину радиатора (см

рис2 на фото ниже) расстояние между плостин должно быть минимально примерно 0.5мм. этот зазор оптимално подходит для хорошего прогрева воздуха который идет от вентилятора печки снизу через сам радиатор. В трубках радиатора обязательно должны быть специальные завихрители (см. рис1 на фото ниже) благодаря им охлаждающая жидкость правильно прогревает сами трубки до нужной температуры и создает комфортную температуру в автомобиле

Но это достигается не только хорошим радиатором но и правильной работой термостата помните об этом это важно для хорошей работы печки

Теперь дорогие автовладельцы предлагаю вам посмотреть данное видео в котором все рассказаное выше вы сможете посмотреть в видеоформате.

Подходите к выбору радиатора ответственно так как работа по замене трудоемкая и не дешевая особенно на Калине у нас в городе ценник по замене радиатора на ладе Калине примерно 5-7 тыс. руб. Для регионов это большие деньги. Поэтому от себя рекомендую только этот радиатор проверенного производителя ДААЗ. Товар качественный и своих денег стоит.

Меняем радиатор печки ВАЗ-2115

Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.

Как разобрать печку и снять радиатор

Для того чтобы снять радиатор. необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

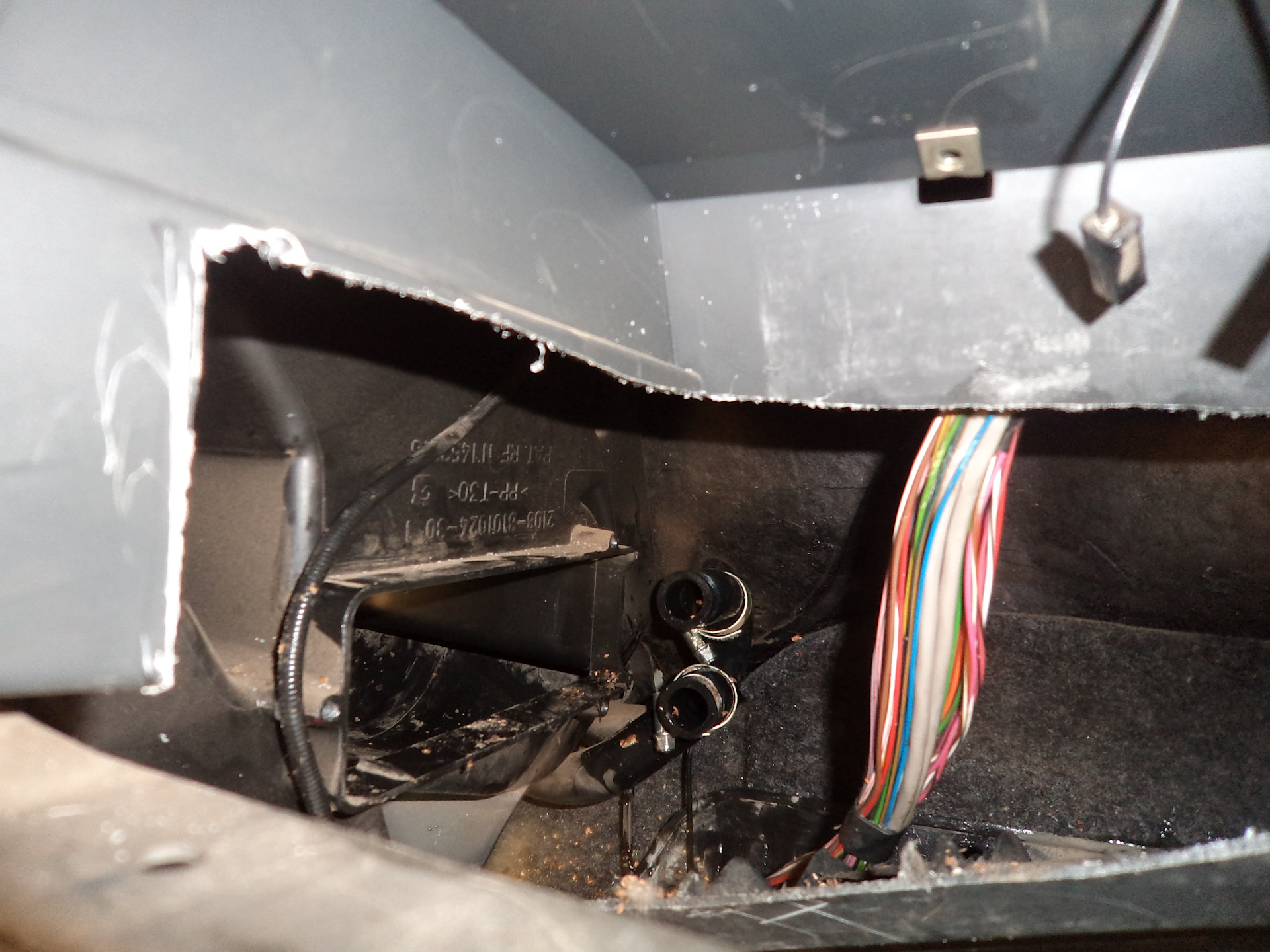

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

Первоначально вам потребуется снять консоль и бардачок. Для этого отверните крепления панели с левой стороны. После чего оттяните панель на себя и снимите радиатор, но, скорее всего, в одиночку это сделать не удастся и нужно будет обратиться к кому-нибудь за помощью, так как вдвоём работать удобнее.

Открутите крепления панели с обеих сторон и ослабьте кронштейны, идущие от пола (там, где находится ЭБУ), а также снимите полностью бардачок. Отогните панель и при помощи помощника извлеките радиатор.

Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.

Как поставить новый радиатор печки

Установка производится строго в обратном порядке

Важно также после длительного срока службы произвести параллельную замену хомутов и патрубков новыми, желательно армированными. Замена шлангов на печки ВАЗ-2115 также весьма длительная и кропотливая процедура, так как придётся менять все элементы, иначе толку от частичной замены будет мало. Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.

Как отапливается салон ВАЗ2115

Летом, чтобы кабина не перегревалась, водители отключают кран отопителя, перемещая рычаг привода в соответствующее положение, тем самым перекрывая поток нагретой охлаждающей жидкости до радиатор ВАЗ печи2115. Другими словами, антифриз или антифриз циркулируют в системе в обход нагревателя.

В холодную погоду кран открывается, а охлаждающая жидкость движется через нагрев радиатор, нагревая это. Subaru Forester sf5, а также другие модификации, если радиатор печи снимает торпеду. Вентилятор используется для подачи нагретого воздуха в кабину, который обдувает ребра радиатора и может работать в трех различных режимах мощности.

Неисправности радиатора отопителя

В автомобилях ВАЗ2115 Наиболее распространенными являются следующие неисправности радиатора:

• утечка (утечка устройства);
• обструкция (пробка, вызванная накипью или грязью).

Симптомы крупных неисправностей радиатор печки

Трудно заметить поступление охлаждающей жидкости от радиатора, так как само устройство прячется от наших глаз глубоко за приборной панелью. Кроме того, он также расположен в корпусе нагревателя. Признаками протечки радиатора могут быть либо снижение уровня охлаждающей жидкости в расширительном бачке при отсутствии видимых утечек, либо влажные пятна на ковре в салоне. Поток антифриза или антифриза в салон сопровождается наличием специфического запаха, а также образованием жирной матовой пленки на лобовом стекле автомобиля.

READ Где Находятся Мозги На Ваз 2112

Утечка радиатора отопителя часто является результатом использования некачественной и недорогой охлаждающей жидкости или попадания грязи в систему. Пробки также могут возникать из-за длительного использования устройства. двигатель перегрелся и радиатор отопителя сломал пар. Как проверить печку. Его признаком является поток холодного воздуха из дефлекторов с открытым и работающим нагревателем вентилятора. Вы можете диагностировать препятствие, касаясь впускных и выпускных труб радиатора в моторном отсеке. Если первое горячее, а второе холодное, неисправность очевидна.

Как выявить неисправности печки

Во-первых, нужно визуально осмотреть агрегат, определить допустимый уровень тосола в расширительном баке. Поднять коврики в салоне и посмотреть, есть ли следы подтекания спецжидкости. Также неисправность может быть последствием разрыва патрубок, их механическом повреждении, или же в работе радиатора.

Когда регулятор подачи теплоносителя уже не подлежит исправлению, требуется срочная замена крана отопителя ВАЗ 2114. Для этого можно и не привлекать профессионалов, а взять и самостоятельно починить систему.

Прежде всего, нужно купить новый механизм, их выделяют три вида:

• заводской
• шаровой
• и из керамических пластин

Керамический кран отопителя ВАЗ 2114

Все они имеют свои недостатки и преимущества, и только владельцу решать, какой кран будет более выгодный для его автомобиля (по функциональным способностям и ценовому эквиваленту).

Внимание: перед тем как заменить краник печки на ВАЗ 2114 нужно удостовериться, что патрубки, соединяющие отопительный агрегат и радиатор целые и невредимые. А то ведь от долгого времени использования они становятся менее функциональными и могут вызвать утечки жидкости

Какие инструменты потребуются для работы

• Отвертка крестообразная.
• Пустая емкость более 5 л.
• Новый кран.
• Хомут на 16-23 мм.
• Тосол.
• Обычные сухие тряпочки.
• Ключи №10 и №13.
• Силиконовый герметик.
• По возможности – яма для осмотра авто или подъемник.

Когда имеется все в наличии, значит, смело меняем кран отопителя ВАЗ 2114.

Подробная инструкция монтажа изделия

Первое, что нужно сделать, это слить тосол в подготовленную посуду. Подставляем ее под движок, убираем пробку на блоке цилиндров. Кран расположен под центральной консолью, и для его снятия нужно убрать правую боковую заслонку торпеды. Она закреплена на пяти болтах.

Когда жидкость полностью стекла, емкость далеко не убираем. Находим патрубки, которые ведут от мотора к регулятору печки. Ослабляем хомуты, вытягиваем трубки, и остаток жидкости сливаем в подготовленную посуду.

Замена крана отопителя на ВАЗ 2114 на следующем этапе подразумевает смазку двух крепежных шпилек, зачищаем их щеткой со стальной щетиной и «замачиваем» тормозной жидкостью.

Это нужно сделать обязательно, так как гайки при отвинчивании могут проворачиваться, тем самым превратив простую работу в огромную проблему. Почему такое бывает? Кран печки фиксируется не на шпильках, а на болтах (шапки входят в пластмассовый корпус).

Гайки крепления агрегата являются самостопорящими, имеют пластмассовое кольцо, а потому так легко не откручиваются. А если еще добавить заржавевшую резьбу и окисление на контактах? Вследствие этого возникает напряжение на болт, которое может вызвать порчу пластмассы, что находится вокруг шляпки. Для их фиксации применяются пассатижи или специальные ключи.

Теперь нужно рассмотреть, как снять кран отопителя ВАЗ 2114.

После снятия патрубок, необходимо снова залезть в салон, и торцовым ключом десяткой отвинтить гайки крана. После предварительных усилий, они должны отвинтиться без усложнений.

И вот последний этап – достаем кран, делая небольшие двигательные усилия на сторону пассажира, после — удаляем фиксатор и убираем трос управления печного агрегата отопительной системы.

Монтаж нового механизма

Процесс крепления выполняется в обратной пошаговости. Отсоединяется трос, затем прикручивается кран к кузову

Важно заранее закрепить трос крепежным фиксатором, так как на установленном агрегате это будет сделать довольно сложно (обратите на это внимание)!

Вот так выполняется замена крана печки на ВАЗ 2114. Дело не очень хлопотное, и с помощью базовой подготовки и практических советов это сделать довольно просто.

Пространство между краном и кузовом согласно «кодекса эксплуатации» должны быть уплотнено фиксаторами. Для монтажа патрубок необходимо использовать силиконовый герметик.

На последнем этапе замены регулятора теплоносителя нужно завинтить пробку и залить охлаждающую жидкость. Далее, запустить авто, дать ему время поработать, а потом включить печку. Осмотреть визуально всю систему, проверить наличие или отсутствие утечки антифриза.

Если все в порядке, значит, все сделано верно. Через несколько недель новые хомуты стоит подтянуть. Когда воздух, который струится из печки, холодный, то неисправность нужно искать в воздушной заслонке радиатора машины.

Вот теперь Вы прекрасно знаете, как поменять краник печки на ВАЗ 2114.

Легкой Вам работы и приятной дороги! Пусть поменьше поломок «встречаются» на Вашем пути!

Рекомендуем

• Самые полезные советы по замене охлаждающей жидкости на ВАЗ 2114
• Как удалить воздушную пробку из системы охлаждения ВАЗ 2114
• Выясняем почему не греет печка на ВАЗ 2114
• Выбор радиатора отопителя на ВАЗ 2114

http://nadomkrat.ru

Меняем без снятия панели

Но какой бы метод не использовался, сначала придется сливать охлаждающую жидкость из системы. Поэтому заранее придется припасти антифриз в нужном количестве.

Первым разберем метод замены без снятия панели. Как уже упоминалось, для этого придется в некоторых местах делать разрезы.

Для выполнения работ потребуется:

• Набор отверток разной длины;
• Полотно ножовки по металлу;
• Плоская емкость для слива остатков ОЖ с радиатора;
• Ветоши.

Подготовив все и слив ОЖ с системы охлаждения, можно приступать к работам:

1. Демонтируем из панели вещевой бокс (бардачок), для чего необходимо выкрутить 6 винтов его крепления;
2. Снимаем боковые накладки на центральной консоли;
3. Полотном по металлу делаем необходимые разрезы: Первый разрез – вертикальный , делаем на внутренней стенке панели возле центральной консоли (за металлической планкой бардачка). Причем здесь придется делать два разреза.Второй разрез – горизонтальный , проходит в верхней части по задней стенке проема под бардачок.

   Третий – тоже вертикальный , но не сквозной. Делается он справа на задней стенке нижней вещевой полки панели;

4. После всех разрезов часть панели вместе со стенкой можно отогнуть вниз, что обеспечит доступ к радиатору. Отгибаем эту часть и фиксируем;
5. Откручиваем ближний кронштейн крепления троса управления заслонкой системы обогрева и отводим трос в сторону;
6. Послабляем хомуты патрубков подачи ОЖ на радиатор. При этом следует под места соединения подставить подготовленную емкость, поскольку из теплообменника будет вытекать жидкость. Снимаем патрубки;

7. Откручиваем три винта крепления радиатора, извлекаем его и сразу же осматриваем.

После проводим замену теплообменника, фиксируем его в посадочном месте, подсоединяем к нему патрубки и зажимаем хомутами. Чтобы патрубки насаживались легко, смажьте их мылом.

На этом этапе работ следует заполнить систему охлаждения жидкостью и прогнать ее для удаления воздушных пробок.

Далее остается удостовериться, что места соединения патрубков с радиатором не подтекают, а заслонка и краник подключены без ошибок.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как заменить охлаждающую жидкость у ВАЗ 2106

После этого остается вернуть на место отрезанную часть панели и зафиксировать. Для этого можно воспользоваться саморезами и пластинками.

Главное, провести фиксацию в нескольких местах, чтобы в дальнейшем отрезанная часть не дребезжала при движении. Воспользуйтесь герметиком или силиконом.

Этот метод удобен тем, что при повторной замене радиатора (что вполне возможно), все работы провести будет очень просто – всего-то нужно снять вещевой бокс и отвернуть несколько саморезов.

К тому же, все разрезы делаются в таких местах, что после сборки панели и установки бардачка их заметно не будет.
