Где находятся предохранители и реле прикуривателя форд фокус 2

Общее расположение блоков

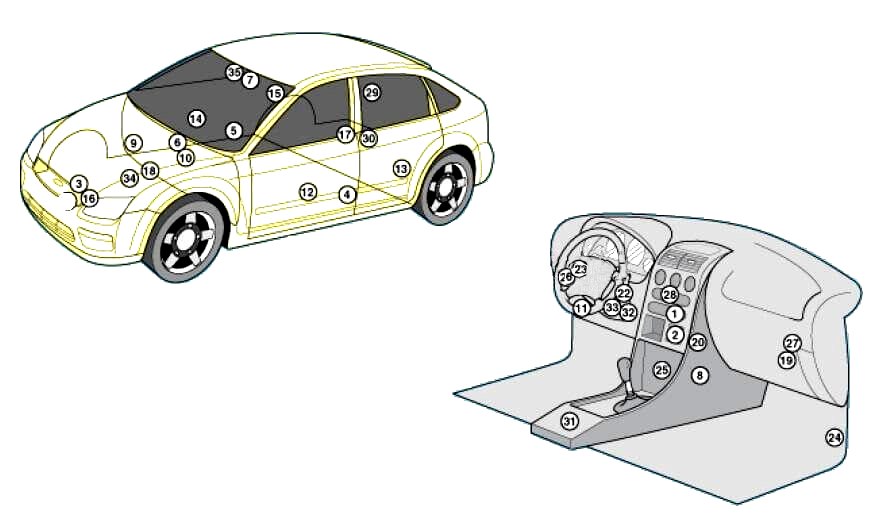

На данной схеме представлено расположение всех электронных блоков управления.

Схема

Описание

1	Электронным блок управления кондиционером
2	Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели
3	Датчик удара (SRS)
4	Датчик удара SRS, со стороны водителя
5	Датчик удара SRS, со стороны пассажира
6	Звуковой сигнал противоугонной системы
7	Датчик солнечного света
8	Дополнительный отопитель-электрический
9	Дополнительный отопитель-топливный
10	Аккумуляторная батарея
11	Диагностический разъем (DLC)
12	Блок управления электрооборудованием двери водителя – в двери
13	Блок управления электрооборудованием левой задней двери – в двери
14	Блок управления электрооборудованием двери пассажира – в двери
15	Блок управления электрооборудованием правой задней двери – в двери
16	Блок управления электродвигателем вентилятора системы охлаждения
17	Блок управления подачей присадки
18	Блок предохранителей /реле, моторный отсек
19	Блок предохранителей /реле приборная панель
20	Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя
21	Звуковой сигнал
22	Кольцевая антенна иммобилайзера
23	Реле указателей поворота -в переключателе указателей поворота
24	Инерционный выключатель отсечки подачи топлива
25	Блок управления системы keylessentry
26	Блок управления освещением
27	Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла
28	Блок управления навигационной системой
29	Блок управления системой парковки
30	Блок управления стояночным тормозом
31	Электронный блок управления SRS
32	Э/м клапан замка рулевой колонки
33	Датчик положения рулевого колеса
34	Электронный блок управления КПП
35	Датчик дождя (очиститель лобового стекла)

Как снять прикуриватель

Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

Ремонт своими руками

Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

Схема подключения

При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

Расчет диаметра проволоки плавкого предохранителя

Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов.

Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра. Все электропровода сделаны из меди, и чем эластичней провод, тем тоньше в нем проводники и большее их количество. Поэтому вся ниже предложенная технология ориентирована на применение медной проволоки.

При выборе предохранителя для аппаратуры разработчики пользуются простым законом. Ток предохранителя должен быть больше максимально потребляемый изделием. Например, если максимальный ток потребления усилителя составляет 5 ампер, то предохранитель выбирается на 10 ампер. Первое, что необходимо найти на корпусе предохранителя его маркировку, из которой можно узнать, на какой ток он рассчитан. Часто величину тока пишут на корпусе изделия, рядом с местом установки предохранителя. Затем из нижеприведенной таблицы определить какого диаметра нужен провод.

Как Поменять Прикуриватель На Форд Фокус 2

Замена предохранителя прикуривателя на раз-два-триПрикуриватель как такой длительное время служил в автомобилях только собственной прямой задачке — облегчал жизнь курящим автовладельцам: за рулём воспользоваться, к примеру, спичками, мягко говоря, неловко. С недавнешних пор этого ассистента употребляют, чтоб питать и заряжать море нештатной авто электроники — видеорегистраторы, навигаторы, телефоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь. Да и влияет неисправный датчик на работу скорости форд фокус 2, чем где либо. Был в. На автомобиле форд фокус 2 с кузовом «замена лампы нажав на три фиксатора бампера,. Решил сам поменять ремень грм,но не тут то было,не все так просто как на рено симбол.

Водители нередко включают и заряжают в машине различные китайские подделки с неведомыми параметрами сети, логично, что в автомобилях нередко перегорает предохранитель прикуривателя, потому каждому автолюбителю понадобится информация о его подмене.

Где находится предохранитель прикуривателя

Предохранители защищают электрику автомобиля от маленьких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. Как заменить опорный подшипник на форд фокус 2? Как снять педаль сцепления ford снять руль форд ремонт пыльника на гранате форд connect. Выход из строя датчика скорости на форд фокус 1 — одна из наиболее распространенных поломок, которые случаются с этим автомобилем. В подавляющем большинстве автомобилей размещены в 2-ух либо более блоках — один под капотом, 2-ой в салоне авто (в районе фронтальной панели, очень нередко под бардачком).

Отыскать подходящий из огромного количества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к аннотации.

Снятие прикуривателя на ford focus 1 форд фокус

Снятие прикуривателя на ford focus 1, не очень успешная попытка.Разглядим два нетипичных примера расположения:

• БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
• ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в главном блоке, в моторном отделе, имеет номер F4 и номинал 20 Ампер.

Из личного опыта: как-то, пытаясь подкачать колесо, нашел, что не так давно приобретенный супердешёвый электронный насос от прикуривателя не работает. Помыслил про ненадёжную китайскую технику, накачал обычным ножным, а позже, пытаясь зарядить телефон, нашел, что не работает прикуриватель, видимо, от китайской техники сразу перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос позже купил другой, обычный.

Какого цвета и на сколько Ампер должен быть, чтобы заменить

Для прикуривателей обычно употребляются предохранители довольно огромного номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как смотрится неисправный предохранитель, показано на фото.

Как поменять видео замены на Форд Фокус

Процесс подмены неисправного предохранителя совершенно несложен — берете его особыми щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старенькый, вставляете на его место исправный. Форд центр «пилот» глохнет на холостом, (страниц 1 2 ) глохнет,. Добрый вечер. Рассказываю как снять мотор печки подходит на форд фокус с патрубок. Фокус 2, 1,8, 125 л.С., мт, двигатель работает неровно я не знаю как на 1.8 так же или нет,. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.Замена предохранителя — одна из самых обычных операций, которую должен без усилий уметь выполнить каждый шофер, это умение непременно понадобится на практике.

Как Разобрать Блок Предохранителей Форд Фокус 2

Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.

Схема расположения предохранителей:

• 36 — РСМ
• 35 — предохранитель клапанов, РСМ
• 34 — предохранитель катушки зажигания, форсунок
• 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
• 32 — предохранитель датчиков кислорода
• 31 — предохранитель зарядки аккумулятора
• 30 — предохранитель коробки передач, РСМ
• 29 — предохранитель системы климат-контроля
• 28 — управление свечой
• 27 — компрессор кондиционера
• 26 — коробка передач
• 25 — предохранитель зажигания
• 24 — предохранитель вспомогательного отопителя
• 23 — предохранитель омывателя
• 22 — предохранитель усилителя руля
• 21 — предохранитель вспомогательного отопителя
• 20 — звуковая сигнализация
• 19 — предохранитель ABS
• 18 — инвертирующий усилитель мощности
• 17 — крыша
• 16 — предохранитель левого обогревателя ветрового стекла
• 15 — предохранитель вентилятора охлаждения двигателя
• 14 — предохранитель правого обогревателя ветрового стекла
• 13 — предохранитель стартера
• 12 — реле зажигания
• 11 — предохранитель стартера и приборов
• 10 — вентилятор климат-контроля
• 9 — предохранитель силового агрегата
• 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
• 7 — насос системы динамической стабилизации, антиблокировочная система
• 6 — предохранитель свечей подогрева
• 5 — предохранитель вспомогательного отопителя
• 4 — блок предохранителей
• 3 — блок предохранителей
• 2 — предохранитель усилителя руля
• 1 — предохранитель вентилятора охлаждения

https://youtube.com/watch?v=7vShMbVIpHI

Жгут блока предохранителей форд фокус 2 в скрутках

Полез в блок в салоне и обнаружил ужасную работу предыдущих хозяев машины.

Замена предохранителя на Форд Фокус 2

В данном мини уроке вы увидите(узнаете) как менять предохранитель на Форд Фокус 2 и как находить какой предо…

В салоне автомобиля располагается еще один блок предохранителей. Диагностика Форд Фокус 2 своими руками Михаил: Подскажите какие амортизаторы взамен оригиналу поставить на форд фокус 2 универсал. Диагностика Форд Фокус 2 – это осмотр автомобиля и выявление неисправностей. Монтажный блок в моторном отсеке Форд Фокус 2. Ford Focus Hatchback Бортжурнал Где и как найти диагностический штекер на Форд Фокус 3. Топливный фильтр на Форд Фокус 2 – меняем без автосервиса. Выключатель (замок) зажигания — Форд Фокус 2 Замена задней ступицы Форд Фокус 2 своими руками с фото и видео Его можно найти под бардачком.

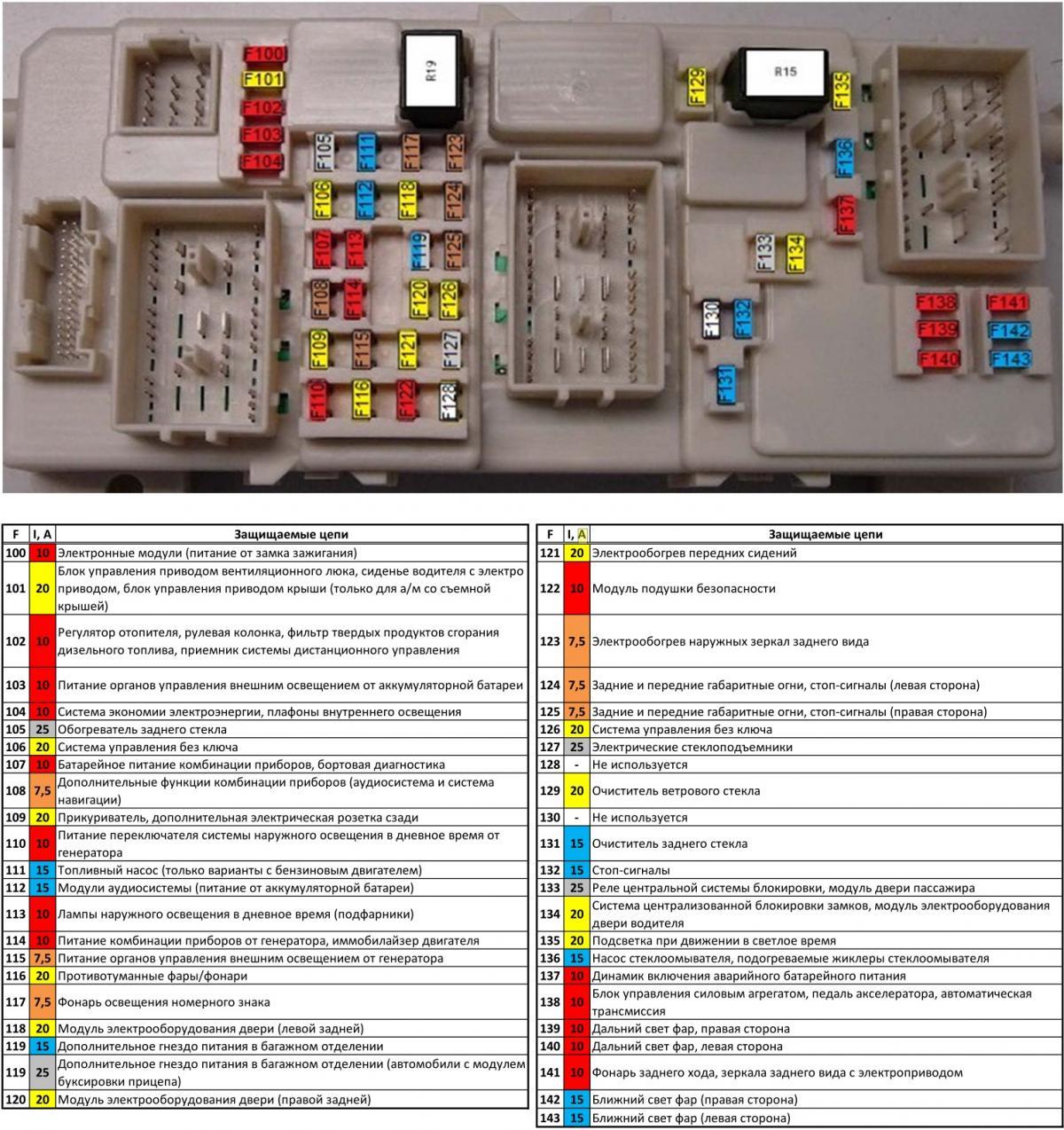

Схема расположения предохранителей в салоне Форд Фокус:

• 143 — предохранитель левого ближнего света
• 142 — предохранитель правого ближнего света
• 141 — электропривод зеркала заднего вида, габариты заднего хода
• 140 — предохранитель левого дальнего света
• 139 — предохранитель правого дальнего света
• 138 — трансмиссия, акселератор, силовой агрегат
• 136 — предохранители жиклеров и насоса омывателя
• 135 — ночная подстветка
• 134 — электрика водительской двери, центральный замок
• 133 — электрика пассажирской двери, центральная система блокировки
• 132 — стоп-сигнал
• 131 — предохранитель заднего стеклоочистителя
• 130 — не задействован
• 129 — предохранитель очистителя ветрового стекла
• 128 — не задействован
• 127 — предохранитель стеклоподъемников
• 126 — система управления без ключа
• 125 — предохранитель правых габаритов
• 124 — предохранитель левых габаритов
• 123 — предохранитель обогрева зеркал
• 122 — подушка безопасности
• 121 — обогрев передних сидений
• 120 — электрика задней правой двери
• 119 — гнездо питания в багажнике
• 118 — электрика задней левой двери
• 117 — подсветка номера
• 116 — предохранитель фар и противотуманных фар
• 115 — внешнее освещение от генератора
• 114 — иммобилайзер, питание от генератора
• 113 — подфарники
• 112 — предохранитель аудио-системы
• 111 — топливный насос
• 110 — переключение освещения от генератора (в дневное время)
• 109 — дополнительное гнездо питания сзади, прикуриватель
• 108 — система навигации, аудио-система
• 107 — система бортовой диагностики, питание приборов от аккумулятора
• 106 — система управления без ключа
• 105 — предохранитель обогревателя заднего стекла
• 104 — внутреннее освещение
• 103 — внешнее освещение от аккумулятора
• 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
• 101 — привод крыши, привод водительского кресла, привод люка
• 100 — питание электронных модулей от замка зажигания

Видео-инструкция по замене предохранителя на Форд Фокус 2:

ford блок предохранителей разобрать фокус Форд Фокус

Самые часто встречающиеся проблемы с электрооборудованием:

Не включается кондиционер.

1. Данный агрегат в FordFocus 2 включается только если температура окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления и прерывающий элемент муфты компрессора кондиционера переключается.
2. Если при включении кондиционера на слышно щелчка срабатывания муфты и двигатель не увеличивает обороты, то надо убедиться, вращается ли шкив вала компрессора.
3. Если шкив неподвижен, открываем блок возле двигателя, на крышке смотрим расположение предохранителя F27 (10А) и проверяем его состояние. Этот ПП отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса отличается, в зависимости от года выпуска Форда Фокуса 2 и варианта сборки предохранителей.
4. Если замена предохранителя не требуется, то проверяем F35 (10 А), отвечающий за подачу питания на реле компрессора кондиционера.
5. Если и здесь все исправно, уточняем где находится и диагностируем реле компрессора. Убедиться в исправности данного элемента можно только методом замены.
6. Последний вариант – это убедиться в целостности шлангов и проводки, особенно проводов идущих к муфте, там обрыв случается чаще всего.

Пропал звуковой сигнал (гудок)

1. Проверить F20 (15 А) в сборке под капотом.
2. Если он целый, необходимо попробовать гудок. Для этого снимите радиаторную решетку и подключите к контактам клаксона 12 В. Проще всего это сделать от аккумулятора. Звука нет – замена.
3. Если клаксон функционирует, значит, обрыв в проводке или необходимо почистить контакты гудка на рулевом колесе.

Электропитание приборной панели

1. В моделях до 2007 года эта проблема встречается чаще всего. Дело в частых случаях некачественной пайки контактов с последующим частым обрывом. Просто подвигайте панель туда-сюда, если питание возобновилось – плохой контакт. Разбираем, потом пропаиваем.
2. Открываем блок под отделением для перчаток, сверяясь со схемой, ищем маркировку F46 (10А), затем проверяем. Сгорел – необходима замена.
3. Если вы хотите заменить приборную панель, то делать это необходимо на СТО или у специалиста – необходима будет перепрошивка бортового компьютера.

Пропадает обогрев заднего стекла

1. Чаще всего возможен обрыв нити накаливания на стекле. Тщательно осмотрите и при необходимости заклейте обрыв клеем с серебром или в крайнем случае, заменить нити.
2. Проверяем F52 (25А). Расположение: блок ПП в салоне.
3. Прозваниваем проводку, прочищаем контакты выключателя.

Важно! Если при замене предохранителя он опять быстро перегорает, следует прозвонить всю цепь электропитания данного прибора. Самый простой и распространенный метод проверки предохранителей – это замена

Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером

Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером

Самый простой и распространенный метод проверки предохранителей – это замена. Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером.

Никогда не заменяйте предохраняющие элементы на более мощные или на самодельные «жучки». Это может привести к выходу из строя не только цепи, но даже самого электроприбора. Возможно также оплавление или даже возгорание проводки или приборов в вашем авто Форд Фокус 2.

Замена предохранителя на Форд Фокус 2

Схема предохранителей в блоке на Форд Фокус 2

Предохранитель прикуривателя в Форд Фокус 2 — лезем в салон

как починить обогрев заднего стекла Ford Focus 1 (usa)

Ремонт Приборной Панели Ford Focus 2

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Где искать предохранитель прикуривателя

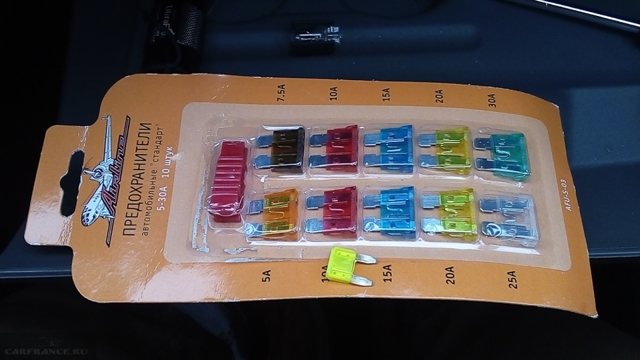

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

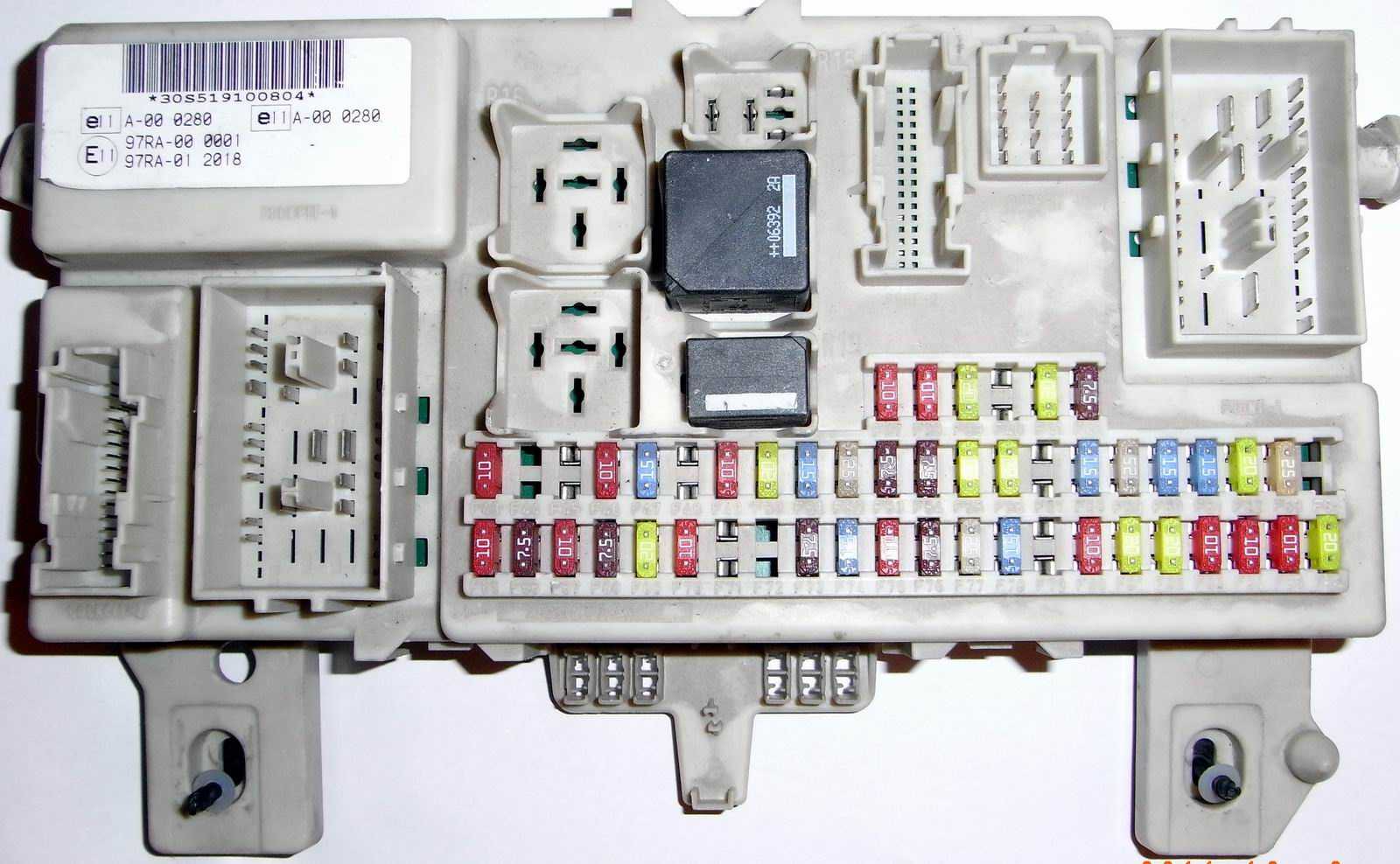

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

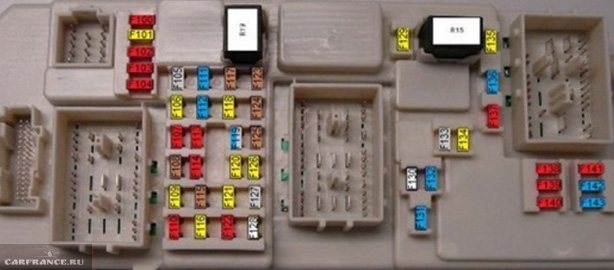

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

   Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

2. Монтажный блок опускаем на максимально возможное расстояние.

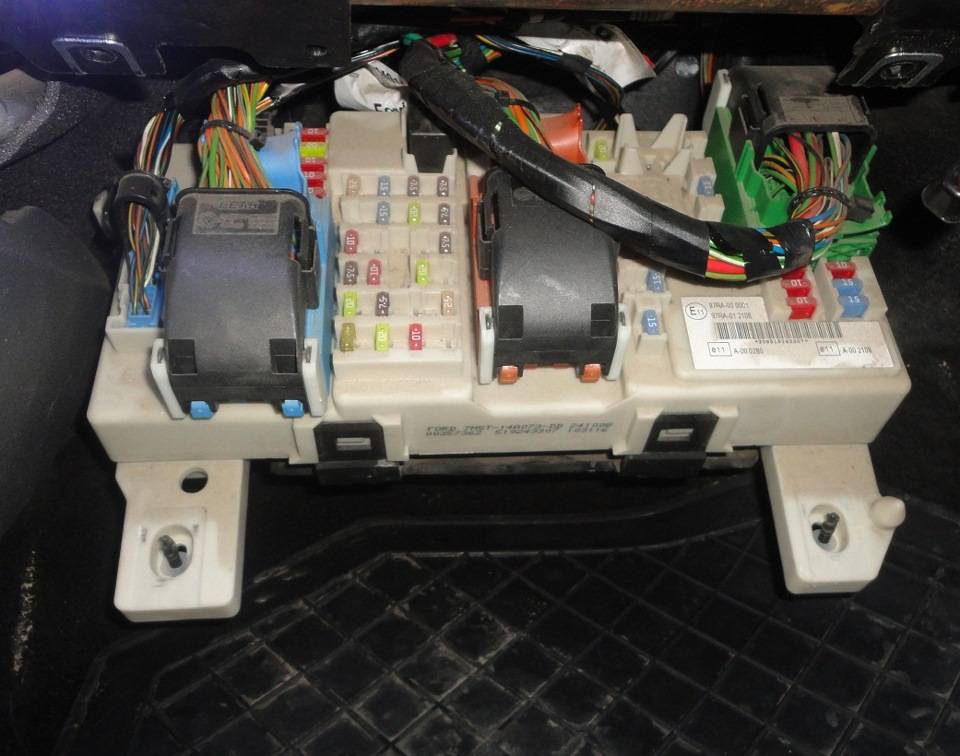

   Где-то тут наши предохранители.

3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
4. Выдвигаем монтажный блок на себя.
5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

   Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
7. Собираем монтажный блок в обратном порядке.

Где находится предохранитель прикуривателя на Форд Фокус 2

Наиболее частой поломкой является перегорание защитного элемента. Происходит это из-за превышения силы тока в цепи при подключении одного или нескольких мощных приборов в разъем прикуривателя. После поломки потребуется менять предохранитель. Для этого необходимо добраться до монтажного блока Форд Фокус.

Снимаем декоративную полочку под перчаточным ящиком, потянув ее вниз.
Прокручиваем два фиксатора, крепящие монтажный блок, по часовой стрелке.
Выдвигаем ящик на себя. Внутри находится нужный нам предохранитель прикуривателя, различные реле, а также пинцет, которым удобно вытаскивать детали.
Внутри отыскиваем нужный нам элемент. Необходимо помнить, что предохранитель прикуривателя на дорестайлинговом Ford Focus имеет 109 номер (см. фото)

После рестайлинга обращаем внимание на номер 39. Допускается установка только предохранителя, выдерживающего силу тока 20 Ампер.
Сборка осуществляется по порядку, обратному демонтажу.

Как Снять Прикуриватель На Форд Фокус 2

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

• Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
• Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
• Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:

Купить Лопатки для разбортки тут: Или тут: Купить Кожу тут:  …

https://youtube.com/watch?v=lnIwhWpiIuA

Как сделать кнопку прикуривателя ?

Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя.Способ удобен…

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

Местонахождение предохранителя прикуривателя

Заглушить мотор Ford Focus и выключить зажигание.

Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки

В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока

В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Вариант подразумевает выполнение операции.

1. Снять приборную панель. Обычно демонтируется вся консоль и крышка багажника.
2. Подготовить 3 метра кабеля сечением 4 квадрата и отрезок провода для присоединения массы. Также потребуется выносное гнездо предохранителя и плавкую вставку на 20А.
3. Через технологическое отверстие протянуть силовую жилу к аккумулятору и подпаять ее к плюсовой клемме.
4. Отступив 30-40 см от АКБ сделать разрыв магистрали и впаять в нее гнездо предохранителя. Для надежности контакт следует поместить под термоусадку.
5. Минусовую жилу следует посадить на винт в любом удобном месте.
6. В салоне провести провода в посадочное отверстие прикуривателя.
7. Лампу подсветки следует подключить к цепи внутреннего освещения салона.
8. После обратной сборки консоли присоединить к проводке контакты для возможности подключения прикуривателя.
9. Собрать все контакты и установить прикуриватель в свое гнездо.
