О культуре работ и регламенте

Топливная система LADA Kalina (и не только) требует чистоты, как самого бензина, так и участвующих в его подаче в мотор компонентов. Все демонтированные детали системы перед обратной установкой должны быть идеально очищены и вымыты. Заменяя сетку, рекомендуем также заменить фильтр, служащий для тонкой очистки топлива.

Заметим, что на пути топлива в контуре присутствует еще два сеточных фильтра, один из которых установлен перед регулятором топливного давления, а второй непосредственно перед форсунками. Эти фильтры «принимают на себя» уже практически очищенное на предварительных стадиях топливо, поэтому потребность в их замене возникает крайне редко.

Расположение реле

Реле расположены в том же блоке, что и предохранители.

К1 – омыватели фар.
Если шайбы перестают работать, а это реле исправно, проверьте их форсунки. Бывает, что они забиваются или повреждаются.

К2 – электрические стеклоподъемники.
Проверить это реле вместе с предохранителем F2. См. F2 для поиска и устранения неисправностей.

КЗ – реле стартера.
Если вы поворачиваете ключ зажигания, а стартер не поворачивает его, это могло быть связано с этим реле. Проверить его контакты, при необходимости почистить. Далее нужно проверить клеммы аккумулятора на предмет надежного контакта между ними, при необходимости почистить. Также проверьте контактную группу замка зажигания, возможно, нет контакта.

К4 – добавить реле обогрева заднего стекла, выключатель обогревателя, выключатель стеклоочистителя и омывателя.

К5 – выключатель реле указателей поворота и аварийной сигнализации.

К6 – реле стеклоочистителя.
Проверяем вместе с предохранителем F4.

К7 – реле дальнего света.
Проверяйте вместе с предохранителями F14 и F15.

К8 – звуковой сигнал.
Проверяем вместе с предохранителем F6.

К9 – противотуманные фары.
Проверяйте вместе с предохранителями F16 и F17.

К10 – обогрев заднего стекла.
Также проверьте реле K4 и предохранители F4 и F8.

К11 – подогрев сидений.
Также проверьте предохранитель F18.

К12 – резерв.

Где находится предохранитель бензонасоса на автомобиле Лада Приора

На самом деле предохранитель не всегда виноват и должен ловить все «шишки». Но если вы все же уверены или, наоборот, хотите опровергнуть свои домыслы, стоит в деталях изучить данный вопрос, с чем мы и поможем.

Что такое предохранитель

Да, вы правильно поняли, даже это знают далеко не все автолюбители. В особенности те, кто открывает капот, дабы убедиться в очередной раз, что сия шайтан-машинерия за гранью его понимания.

Предохранители – небольшие элементы, плавящиеся при перегрузках, тем самым размыкая цепь тока. Подробно рассматривая блок предохранителей Приоры, легко заметить, что они состоят из токопроводящего элемента, который содержит в себе несколько пластинок из разных материалов. Именно между ними находятся легкоплавкие вставки.

Корпус покрыт органическим стеклом, а сам токопроводящий элемент является частью общей электроцепи.

Сами предохранители очень дешевые для Лады Приора. Стоит один из них от 25 до 55 рублей.

Система предохранителей авто Лада Приора

На данной модели авто есть некоторые особенности связанные с этим узлом – существует несколько предохранительных блоков. Расположен любой из них может быть в разных местах авто, потому, надеясь найти какой-то конкретный, нужно знать хоть примерно его расположение, в какой части агрегата. Такой разброс был сделан по причине экономии проводки, а не дополнительной безопасности, как сказано в некоторых расширенных инструкциях к машине.

Так где же находится предохранитель бензонасоса в железном пазле под названием Лада Приора

В зависимости от типа панели приборов в машине, можно определить месторасположение искомого элемента:

• высокая и большая – возле переднего сидения у ног пассажира;
• европанель с кондиционером – под регулировкой печки.

Вот мы его нашли и проверили. Здесь получается два варианта:

1. Не сгорел. Проблема может быть в проводке, потому что клеммы часто окисляются, и возникает нарушение целостности цепи. Провода способны оборваться, тогда придется искать сам участок разрыва. Еще проблема может быть в сломанном реле бензонасоса. Потому не стоит сразу грешить на предохранитель.
2. Сгорел. Каждый элемент блока предохранителей имеет маркировку «F», которая означает отношение к цепи с малым уровнем мощности. Ток, который сможет пережить предохранитель рассчитывается так: делим мощность устройства на 220. Потому лучше ставить отечественные, потому что китайские менее живучие и быстро сгорают.

Замена сгоревшего предохранителя

Как будем спасать седан, если элемент расплавился? Достаточно просто – деталь можно заменить, для чего даже не обязательно гнать авто в СТО.

Обнаружив необходимый блок предохранителей и заметив что «спасатель» бензонасоса сгорел на работе, его нужно заменить на новый. Но, прежде всего, стоит выяснить причину такого его состояния, после чего устранить ее. Чаще всего подобное происходит по причине нарушения электроцепи.

Если вы просто замените сгоревшую деталь на новую, он очень быстро пойдет по стопам расплавленного предшественника в помойку.

Предохранитель бензонасоса имеет маркировку F13, а проводящий через себя ток – 15 А. Подробную инструкцию устранения этой неполадки вы узнаете из видеоурока. Главное, не перепутайте предохранители, а то потом придется ремонтировать намного больше чем одну копеечную деталь.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Отличия в электронике Лады Калины 1 от Калины 2

Эти два автомобиля, несмотря на внешние сходства и общую базу, имеют разную структуру построения электрической проводки.

Во втором поколении использовались наработки Рено, что объясняет появление блока кузовной электроники, как на Лада Веста. Кроме того, эти автомобили получили абсолютно разные монтажные блоки и их расположение.

Отличие монтажных блоков также объясняется появлением на Lada Kalina 2 автоматической коробки передач, климат-контроля и обогрева лобового стекла. Кроме того, почти во всех комплектациях появились ДХО. Поэтому диагностика неисправностей, связанных с перегоревшими предохранителями на этих машинах, выполняется по-разному.

Составляющие электросети Лада.

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто

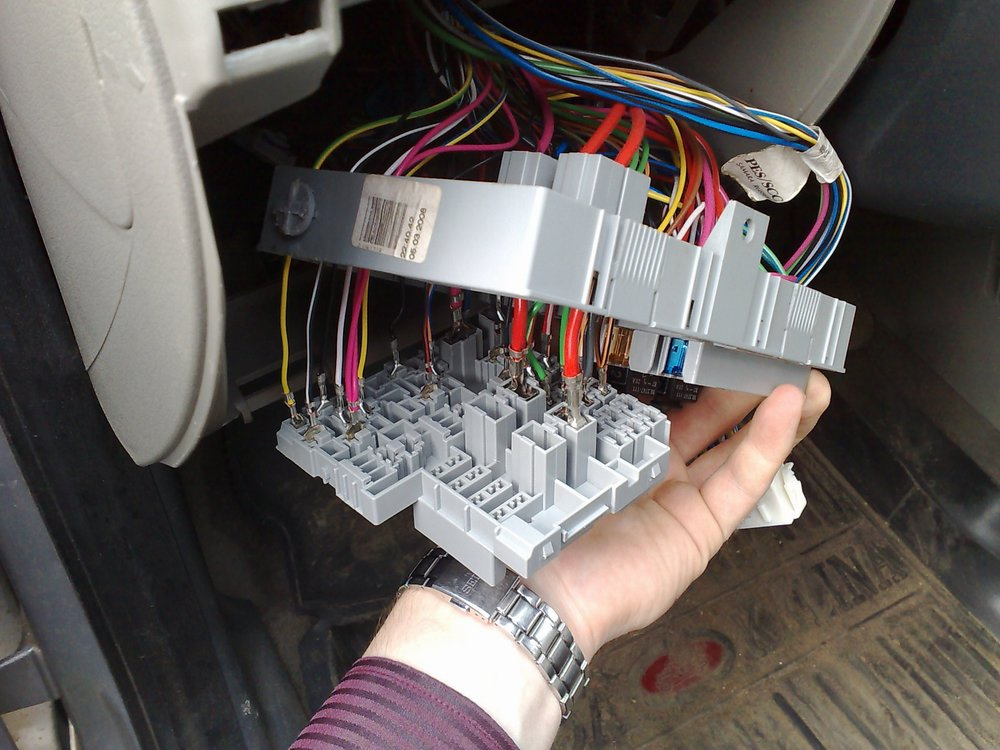

Монтажный блок, находится недалеко от рулевой колонки

На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый

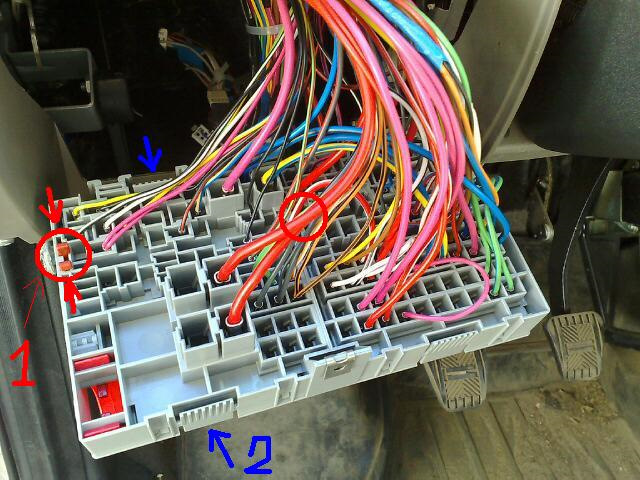

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

Перечень контактных реле

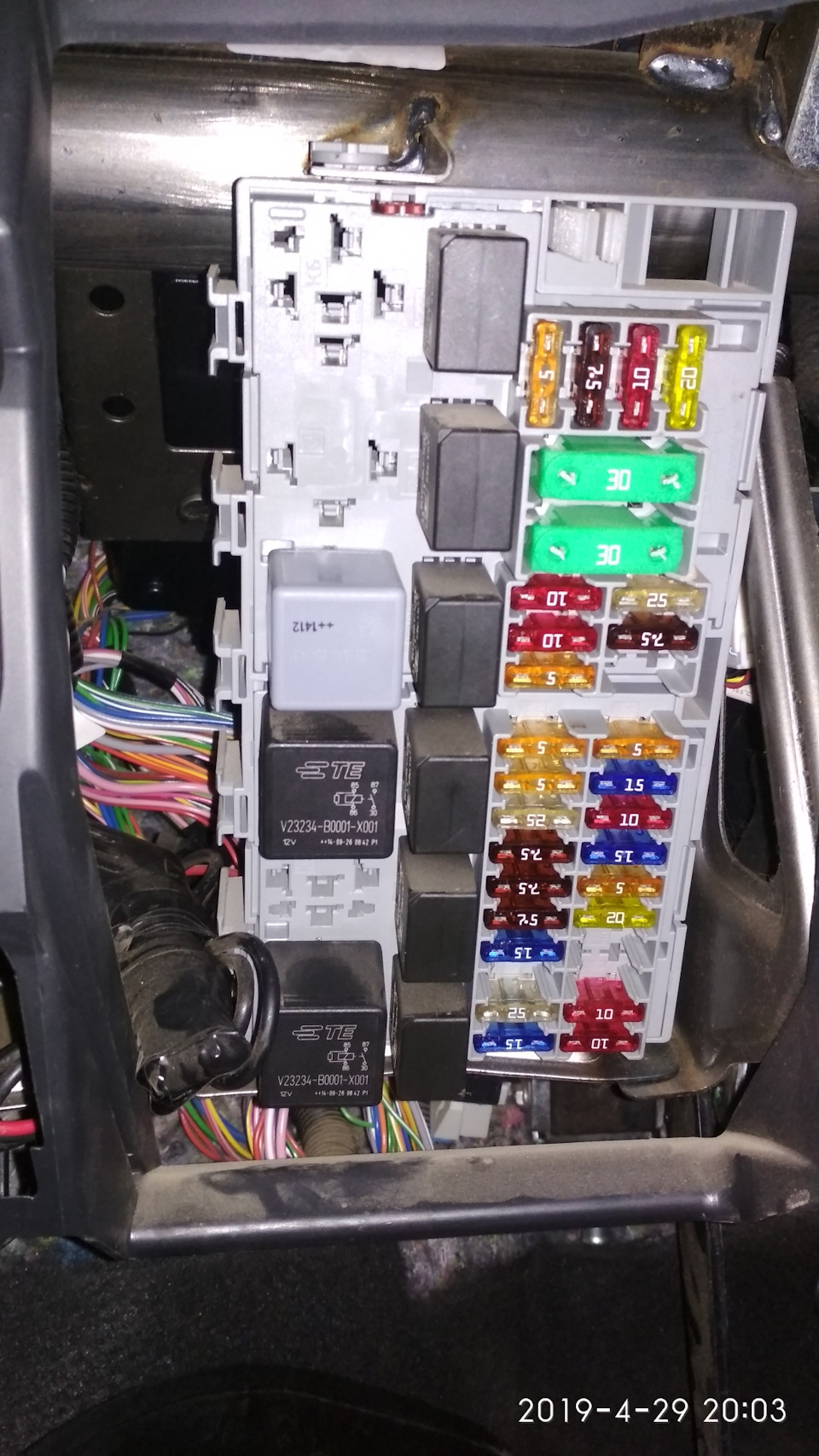

Если открыть главный блок предохранителей Калины 2, мы увидим набор корпусов электрических реле. Других блоков, содержащих реле, в автомобиле нет. Перечислим элементы, применяемые в комплектации «Люкс» (21927/21947):

• К1: реле вентиляторов радиатора;
• К2: реле, включающее блокираторы дверей;
• К3: добавочное реле стартёра;
• К4: дополнительное реле (коммутирует ток 50А);
• К6: реле стеклоочистителей;
• К7: реле, включающее дальний свет;
• К8: реле сигнала;
• К9: реле, включающее ближний свет;
• К10: реле обогревателя заднего стекла;
• К11: основное реле зажигания;
• К12: реле, включающее топливный насос;
• К13: дополнительное реле;
• К14: реле вентиляторов радиатора 3;
• К15: реле обогревателя лобового стекла 1;
• К16: реле обогревателя лобового стекла 2;
• К17: реле, включающее компрессор кондиционера.

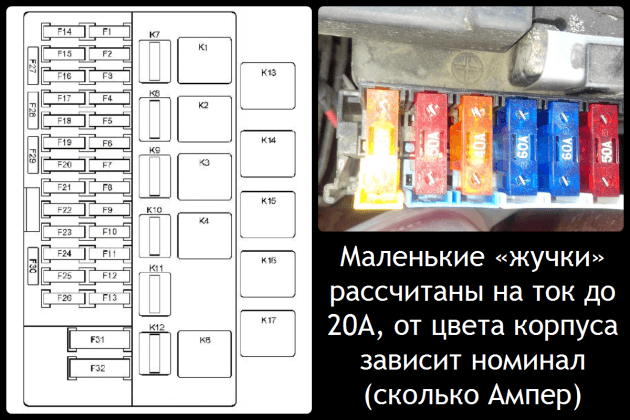

Можно сравнить схемы расположения элементов в «Люксе» и в «Норме/Стандарте»:

Так расположены реле в разных комплектациях, 21927 и 21925

Рассмотрим данные, актуальные для комплектаций «Норма/Стандарт»:

• K1-К12: указано выше;
• К13: реле вентиляторов радиатора 3;
• К14: реле обогревателя лобового стекла 1;
• К15: реле обогревателя лобового стекла 2;
• К16: реле компрессора кондиционера.

Последний список актуален и для «Калины Кросс Норма». А в более дорогих комплектациях кроссовера наверняка будет применена схема «Люкс».

Замена предохранителей на Лада Калина

• Набор новых реле – коммутаторов, предохранителей;
• Ветошь;
• Пластиковая лопатка, пинцет;
• Дополнительное освещение, фонарик.

• Ладу Калина устанавливаем на платформу, блокируем задний ряд противооткатными башмаками, открываем водительскую дверь;

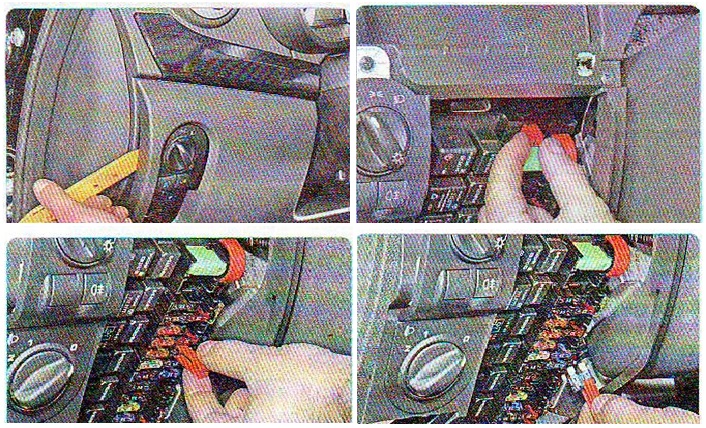

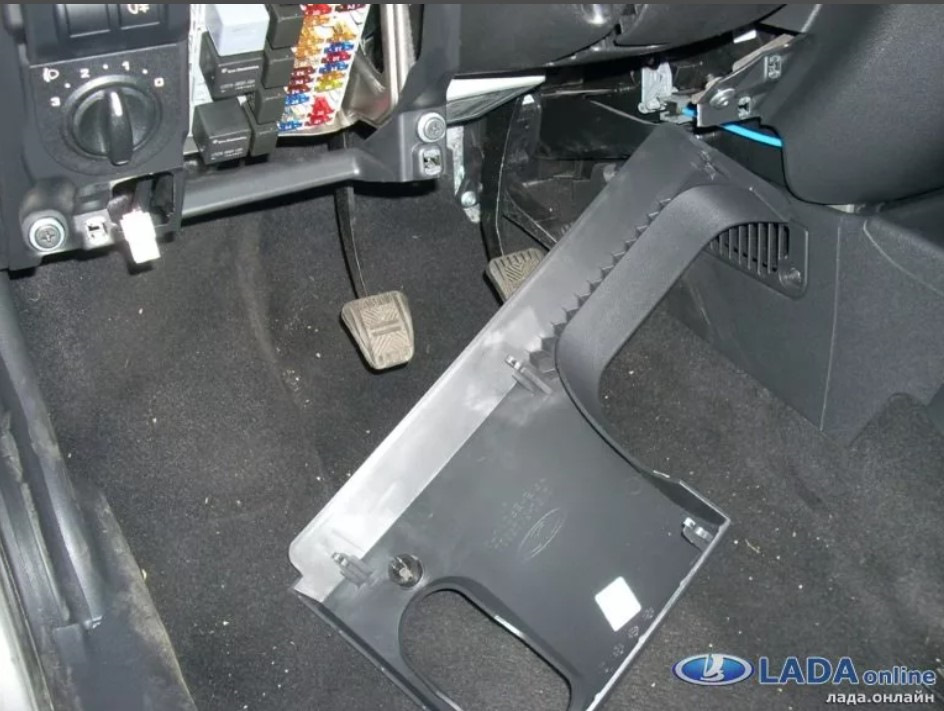

• В левой части торпеды, ближе к рулевому колесу, лопаткой отщелкиваем пластиковую крышку. Под ней расположен монтажный блок с предохранителями;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем целостность плавильной пластины. Данный способ применим лишь в том случае, когда нам точно не известен порядковый номер неисправного предохранителя.

Для упрощения идентификации на тыльной стороне пластиковой крышки указаны порядковые номера каждого из модулей, нанесена маркировка, распиновка. Находим нужный нам модуль, извлекаем, устанавливаем новый.

Замена модулей в моторном отсеке также не сложная:

• Открываем капот, в левой части, за АКБ находится монтажный блок;
• Отщелкиваем пластиковую крышку, щипцами снимаем неисправный предохранитель, вставляем новый;
• Дополнительно проверяем реле – коммутатор на исправность. Устанавливаем новый по мере необходимости.

По завершении, запускаем двигатель, проверяем работу механизмов.

Если возникают трудности с установкой монтажного блока, заменой предохранителей – обратитесь к специалистам СТО.

Отличия в электронике Лады Калины 1 от Калины 2

Эти два автомобиля, несмотря на внешние сходства и общую базу, имеют разную структуру построения электрической проводки.

Во втором поколении использовались наработки Рено, что объясняет появление блока кузовной электроники, как на Лада Веста. Кроме того, эти автомобили получили абсолютно разные монтажные блоки и их расположение.

Отличие монтажных блоков также объясняется появлением на Lada Kalina 2 автоматической коробки передач, климат-контроля и обогрева лобового стекла. Кроме того, почти во всех комплектациях появились ДХО. Поэтому диагностика неисправностей, связанных с перегоревшими предохранителями на этих машинах, выполняется по-разному.

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

1. Короткое замыкание.
2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.

Что делать, если замена предохранителя не помогла

Есть дополнительные неисправности, из-за которых устройство на Калине может поломаться. К ним относятся.

1. Плохие контакты. Со временем или от интенсивного использования, соединение внутри прибора может нарушаться. Неправильная установка девайсов приводит к разбалтыванию гнезда и плохому контакту. Срабатывает предохранитель. Это лечится подгибанием металлических усиков на патроне, а также перепайкой контактов.
2. С возрастом на прикуривателе Калины появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии. Еще одной неисправностью становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Цена нового прикуривателя на Калину составляет 300 – 750 рублей. При выборе надо покупать оригинальные детали. Они должны быть аккуратно упакованы, а внутри располагаться паспорта качества и сертификаты соответствия. При покупке дешевых китайских аналогов будьте готовы к тому, что предохранители могут сгорать, а само устройство – работать недолго и некорректно.

Как снять прикуриватель на калине видео

Розетка для прикуривателя редко используется владельцами практичной модели Лада Калина по своему прямому предназначению. Многие подключают в данное гнездо «зарядку» для мобильных устройств или прочие электрические потребители. Со временем у прикуривателя появляются поломки, и он не работает.

Некоторых обладателей Лада Калина это «происшествие» приводит в уныние, после чего они яростно направляются в сервис в целях исправить проблему. Однако, поломка не совсем уж сложная, как может показаться сразу.

Для ремонта владельцу нужно запастись обычным набором шестигранников, а также отверткой, пассатижами и небольшим паяльником. А ткже изучить небольшой мануал, как снять прикуриватель, а затем как поменять его и устранить поломку.

Каковы же причины того, что не работает прикуриватель? Как его отремонтировать? Читайте обо всем этом в нашем материале.

Причины поломки розетки прикуривателя

Опыт владельцев позволил сузить круг «подозреваемых» факторов, воздействие которых может нанести вред розетке прикуривателя.

1. Короткое замыкание, которое внезапно может возникнуть в бортовой сети Лада Калина. Это негативное явление случается в силу различных обстоятельств, как правило, появляющихся после непрофессионального вмешательства в электрическую часть. Например, после:

• неправильной установки и подключения охранной системы;
• прихода в негодность аккумулятора;
• проникновения влаги к открытым контактам;
• некорректного монтажа нештатных электроприборов, мультимедиа и пр.

2. Повреждение нагревательного элемента в результате перегрева. Не исключен риск обрыва спирали.

3. Нестабильность электрического контакта в самой розетке, в основном после окисления.

4. Подключение дополнительных токоприемников. Такое действие зачастую вызывает повышенную нагрузку на плавкую вставку, в результате чего ее рабочий элемент перегорает.

Внимание! Исправность предохранителя можно проверить, если демонтировать протекционный щит на передней панели в салоне

Замена прикуривателя в Калине

Замена прикуривателя идентична для обеих генераций Лада Калина. По аналогичному алгоритму заменяется прикуриватель на моделях Гранта и Приора.

Как снять прикуриватель? Действуем в следующей последовательности:

1. После открытия капота отсоединяем «отрицательную» клемму от АКБ, тем самым обесточивая бортовую сеть авто.
2. В салоне откручиваем три винта, которыми удерживается защитная панель концевого выключателя стояночного тормоза. Также выкручиваем задний саморез и боковой крепеж.
3. С рычага перебора передач коробки снимаем протекционный чехол, после чего извлекаем защитный кожух тоннеля.
4. Теперь можно подобраться к розетке прикуривателя. Отключаем от нее разъем с кабелями.
5. Видим специальные защелки, которые аккуратным нажатием отжимаем, что позволяет извлечь прикуриватель.
6. Заменив старую розетку новым изделием, производим сборку узла по обратному алгоритму.

Замена прикуривателя завершена.

Как заменить гнездо в прикуривателе?

Посадочное место в розетке также может стать причиной волнения владельца Лада Калина. Неисправное изделие можно сменить на рабочий компонент, выполнив нижеприведенные действия.

1. После открытия капота отсоединяем АКБ от сети.
2. Снова снимаем кожух с тоннеля в салоне.
3. Демонтируем пыльник рычага трансмиссии.
4. Выкручиваем все саморезы, которыми удерживаются смежные декоративные пластмассовые элементы.
5. После отсоединения колодки высвобождаем розетку из посадочного места.
6. Меняем деталь.
7. Собираем узел.

На видео показана подробная последовательность действий.

Как заменить лампу в прикуривателе?

Розетка оснащена подсветкой, что весьма удобно. Однако лампа может перегореть, после чего ее нужно заменить исправным осветительным элементом.

Замена прикуривателя калина

Рассмотрим подробней. Как это сделать в LADA Kalina?

1. Соблюдая традиции безопасности, отключаем аккумулятор.
2. Обнаруживаем блок с предохранителями, из которого необходимо вынуть плавкую вставку под маркировкой «F20».
3. «Побеждаем» саморезы, которые призваны удерживать кожух рычага трансмиссии и тоннеля. Для удобства действий рекомендуем перевести трансмиссию в позицию 4-й передачи.
4. Теперь нужно поддеть устройство, прикладывая усилие к зеленому светофильтру, после чего оно «выходит» наружу.
5. Чтобы отсоединить зажимы, потребуется повернуть элемент по ходу стрелки часов.
6. Переходим к демонтажу металлической основы.
7. Далее подлежит извлечению корпус (окрашен в зеленый цвет).
8. Обнаруживаем патрон. В нем, естественно, располагается лампа.
9. Наконец-то ее можно заменить.
10. Сборку выполняем, конечно же, в обратном порядке.

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше – для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем – есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора. Предохранители являются долгослужащими элементами автомобиля

Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Привет всем.Вчера когда ехал с работы случилась неприятность. Смотрю стрелка температуры двигателя показывает 100градусов и не падает. Ехал с кондером. Проехал минут 20 температура не падает. Пока ждал человека температура упала. Поехал она опять 100 градусов ехал по пробкам пока она не перевалила за 100, я сразу остановил машину и поднял капот. Понял что вентилятор охлаждения не крутится, крутится только вентилятор кондиционера. Хоть что то конечно, но его не хватает в пробках и тем более с включенным кондером. Подождал минут 15 и поехал дальше благо пробок больше не было. По пути заехал в лада деталь и купил реле на всякий случай. Приехал домой, как раз приехал братан и начали разбираться в чем проблема.Во первых долго искал картинку где находится реле включения вентилятора охлаждения на калине.Нашел вот фото.

Короче говоря это 3-е реле. Чтобы добраться к нему снимаете пластиковый кожух со стороны пассажира.Там один шуруп открутить. Затем надо ключем на 10 открутить планку с релюхами. Там одну гаечку открутить и вынуть планку из под панели. Замена реле не помогла. Стали разбиратся дальше. Оказалось что подгорели контакты на разъеме который подключается в вентилятор. Подогнули контакты и все работает. Думаю надо заменить будет этот разъем на новый.

Ремонт и замена прикуривателя

Если на Лада Калина не работает прикуриватель, а водитель не нашел поломку, связанную с перегоранием предохранителя, блок нужно отремонтировать или полностью заменить. Для работы потребуется набор отверток и новые детали.

Как вынуть

Извлечение устройства из центральной консоли автомобиля выполняют так:

1. Получают доступ к монтажному блоку, находящемуся в моторном отсеке. Снимают отрицательную клемму с аккумуляторной батареи.
2. Удаляют 3 крепежных элемента, расположенных возле ручки стояночного тормоза. Последний находится поверх центрального тоннеля.
3. Снимают концевик стояночного тормоза.
4. Вынимают задний шуруп крепления, дополнительные боковые винты. Снимают накладку с ручки коробки передач. Демонтируют панель тоннеля.
5. Отсоединяют питающий штекер, подключаемый к электрической цепи. Нажимают на фиксаторы, после чего можно легко снять прикуриватель. Достают блок, затем устанавливают новый.

Как отремонтировать своими руками

Ремонт прикуривателя помогает устранить неисправности, не связанные с поломкой плавкого защитного элемента:

1. Нарушение контакта. При длительном и частом использовании гнездо разбалтывается, металлические пластины смещаются. В таком случае подгибают усики на патроне, паяют отошедшие контакты.
2. Окисление или коррозия металлических элементов. Устранить проблему помогает зачистка пораженных областей наждачной бумагой.
3. Перегорание нихромовой спирали. В этом случае блок вытаскивают и заменяют.

Установка и подключение

При замене прикуривателя на Калине выполняют разборку устройства стандартным способом. Устанавливают выбранный аналог. Черный провод подключают к корпусу блока, заземляют путем вывода на кузов. Желтый провод подсоединяют к аккумулятору и осветительному кольцу прикуривателя. Красный подключают к предохранителю и батарее.

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

Все плавкие предохранители в электрической схеме Калины-2

1. F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
2. F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
3. F3, 15А: электропривод АКП, также питание ЭБУ АКП;
4. F4, 15А: питание узла подушек безопасности;
5. F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
6. F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
7. F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
8. F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
9. F9, 5А: все «габариты» справа;
10. F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
11. F11, 5А: задние «противотуманки»;
12. F12, 10А: лампа ближнего света, электрокорректор правой фары;
13. F13, 10А: лампа ближнего света, электрокорректор левой фары;
14. F14, 10А: лампа дальнего света справа;
15. F15, 10А: лампа дальнего света слева;
16. F16, 10А: «противотуманка» справа;
17. F17, 10А: «противотуманка» слева;
18. F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
19. F19, 7,5А: питание контроллера ABS;
20. F20, 15А: сигнал;
21. F21, 10А: двигатель топливного насоса;
22. F22, 15А: омыватели лобового и заднего стекла, дворник задний;
23. F23, 5А: питание диагностического разъема, а также приборной панели;
24. F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
25. F25, 7,5А: напряжение на датчике педали тормоза;
26. F26, 7,5А: приводы клапанов ABS;
27. F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
28. F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Блок сильноточных предохранителей находится под капотом рядом с АКБ. Его элементы:

1. FF1, 40A (30А): цепь обогревателя лобового стекла;
2. FF2, 60A: линия генератор-АКБ;
3. FF3, 60A: линия генератор-АКБ;
4. FF4, 40A: вентиляторы радиатора;
5. FF5, 50A: питание узла ЭУР;
6. FF6, 40A: питание возвратного насоса ABS.
