Инструкция по выбору и замене лампочек в приборной панели лады калина

Пошаговая инструкция по замене лампочек в «Лада Калина»

Для того, чтобы все исправно работало и замена прошла успешно, нужно в точности соблюдать алгоритм. Сколько времени уйдет на весь ремонт, зависит от сноровки автолюбителя.

Инструкция по замене лампочек в «Лада Калина»

Инструкция, как заменить лампочку:

1. Ослабить гайку с помощью ключа на 10, которая расположена на минусовой клемме аккумулятора, а затем отсоединить ее. После того, как панель приборов будет снята, все данные, за исключением пробега, аннулируются.
2. Чтобы работать было удобнее, руль машины нужно выставить прямо.
3. Взять маленькую отвертку. С ее помощью выкрутить 2 винта, расположенных на пластмассовой накидке щитка.
4. Вывести из зацепления 2 пружинных фиксатора, расположенных в нижней части панели приборов.
5. Отсоединить пластмассовую накидку.
6. Снова взять отвертку. Выкрутить 2 винта, на которые крепится приборный щиток.
7. Добраться до разъема питания. Чтобы это сделать, необходимо опустить верхнюю половину пластиковой панели вниз, а затем потянуть ее на себя.
8. Отвести в сторону фиксирующий элемент, удерживающий разъем питания. Отсоединить его.
9. Снять приборный щиток.
10. Перебраться в место с хорошим освещением, чтобы можно было комфортно заменять лампы. Нижняя половина щитка стоит в углублении, а держится благодаря валикам, что расположены с боков элемента.
11. Взять пассатижи. С помощью этого инструмента зафиксировать патрон и повернуть его по направлению против часовой стрелки. Остается достать его вместе с лампочкой.
12. Взять новый светящийся элемент и установить его в то место, где стояла старая лампа. Повернуть с помощью пассатижей в противоположную сторону. Патрон может быть в нормальном состоянии, в таком случае его можно не менять. Чтобы извлечь из него лампу, достаточно потянуть ее на себя.
13. Заменить по такой схеме столько лампочек, сколько нужно.
14. Поставить на место щиток панели. Подвинуть его на себя, чтобы можно было присоединить разъем питания. Закрыть фиксирующую деталь.
15. Закрутить 2 винта, после того как все крепежные элементы полностью совпали.
16. Установить накладку из пластмассы, защелкнув пружины снизу. Закрутить оставшиеся винты.
17. Нацепить клемму аккумуляторной батареи обратно.
18. Проверить, исправно ли работает подсветка.

Процесс замены лампочек на «Ладе Калине» довольно простой. В среднем на то, чтобы найти причину неисправности и заменить элементы, требуется около 35-45 минут. При должной сноровке можно и быстрее. Главное — четко соблюдать инструкцию и выбрать подходящую лампочку.

Ниже находится видео, которое поможет лучше разобраться в ремонте этого узла авто.

https://youtube.com/watch?v=4G5rMtXi06A%3F

Причины отключения приборной панели на ВАЗ 2114

Отключение подсветки приборной панели не сулит ничего хорошего ни водителю, ни автомобилю. Потому что вслед за этой неисправностью обычно следуют другие. Поэтому ремонтировать подсветку следует сразу.

Также следует понимать, что если лампочки на приборной панели погасли, то проблему нужно искать где-то в бортовой электросети. А значит, без мультиметра, паяльника и изоленты не обойтись. Вот основные причины отключения подсветки:

• сгорел предохранитель;
• перегорели лампочки (или светодиоды — в более поздних моделях ВАЗ 2114 панель подсвечивается ими);
• повреждена проводка в бортовой электросети;
• сгорела общая контактная плата приборной панели.

Рассмотрим эти моменты подробнее.

Сгоревший предохранитель

80% случаев отключения подсветки связано с перегоревшим предохранителем. Располагается он в предохранительном блоке, установленном под рулевой колонкой автомобиля. Обычно горит предохранитель, обозначенный в документации как F10.

Именно он отвечает за подсветку приборной панели, работу габаритных огней и освещение номерных знаков. На ранних моделях ВАЗ 2114 предохранитель F10 был коричневого или красного цвета.

На более поздних машинах начали ставить зелёные. Понять, что предохранитель сгорел, не составит труда. Достаточно просто его осмотреть. Корпус перегоревшего предохранителя может быть слегка почерневшим или оплавленным, а проводник внутри корпуса будет разорван. Неисправный предохранитель заменяется новым. Как правило, это решает проблему.

Перегоревшие лампочки

Лампочки в приборной панели работают далеко не в идеальных условиях. Они регулярно подвергаются тряске, скачкам напряжения в электросети автомобиля и температурным перепадам. Всё это существенно сокращает срок их службы. Особенно если это не светодиоды, а обыкновенные лампы накаливания, которыми комплектовались первые модели ВАЗ 2114. Лампочек в общей сложности 19 штук (но это число тоже варьируется в зависимости от года выпуска машины, и уточнять количество ламп следует в технической документации к автомобилю).

Ещё одной причиной перегорания лампочек является их неправильный монтаж. Чаще всего это наблюдается на ранних моделях ВАЗ 2114, где водители решают самостоятельно поменять морально устаревшие лампы накаливания на новые светодиоды, внеся некоторые изменения в электросхему. Без должной квалификации выполнить эту операцию не так-то просто. Вот как выглядит последовательность замены лампочек.

1. Рулевая колонка опускается в нижнее положение, до упора. Над ней находится кожух приборной панели с четырьмя крепёжными винтами. Они выкручиваются крестовой отвёрткой.

Видео: меняем лампочки в приборной панели ВАЗ 2114

Повреждение проводки

Проблемы с электропроводкой — самый тяжёлый случай. Чтобы разобраться с этим самостоятельно, водителю необходимо иметь серьёзные познания в электротехнике. В частности, он должен уметь хорошо читать автомобильные электросхемы. Такими навыками могут похвастаться далеко не все автолюбители. Именно по этой причине поиск повреждённого участка бортовой электропроводки лучше доверить квалифицированному автоэлектрику.

Его действия сводятся к следующему: он определяет ключевые участки схемы и последовательно «прозванивает» их с помощью мультиметра до тех пор, пока не найдёт разорванный участок проводки. Выполнение этой работы может занять несколько минут или несколько часов — всё зависит от того, где именно произошёл обрыв цепи.

Проблемы с контактной платой панели

Если все вышеперечисленные меры ни к чему не привели, остаётся последний вариант: повреждение контактной платы в приборной панели. Эта деталь представляет собой совокупность нескольких микросхем. Отремонтировать её в условиях гаража без специального диагностического оборудования не представляется возможным. Так что у автовладельца остаётся лишь один вариант — заменить плату целиком. Приобрести её можно в любом магазине автозапчастей. Стоит она около 400 рублей. Перечислим этапы её замены.

1. Сначала выполняются все действия, о которых говорилось выше, в пункте о замене лампочек.
2. Но вместо выкручивания лампочек следует выкрутить четыре болта по углам задней стенки приборной панели.
3. Задняя стенка аккуратно снимается вместе с платой, которая крепится к стенке пластиковыми защёлками.

Итак, большинство проблем с подсветкой приборной панели владелец ВАЗ 2114 может решить самостоятельно. Всё, что для этого требуется — это умение пользоваться отвёрткой. Исключением является случай с повреждением проводки. Для выявления повреждённого участка настоятельно рекомендуется обратиться к электрику. Это позволит сэкономить массу времени и нервов, которые, как известно, не восстанавливаются.

Лада Калина Универсал 1,6 8v › Бортжурнал › Подсветка приборов — замена лампочек. Калина.

За полтора года все лампочки в приборке поперегорали.

Открутил 2 самореза на кожухе приборки

Залез под руль и открутил все саморезы кожуха рулевой колонки.

Снял кожух рулевой колонки чтобы добраться до данного самореза.

Взял кожух приборки за нижнюю часть и вытянул на себя.

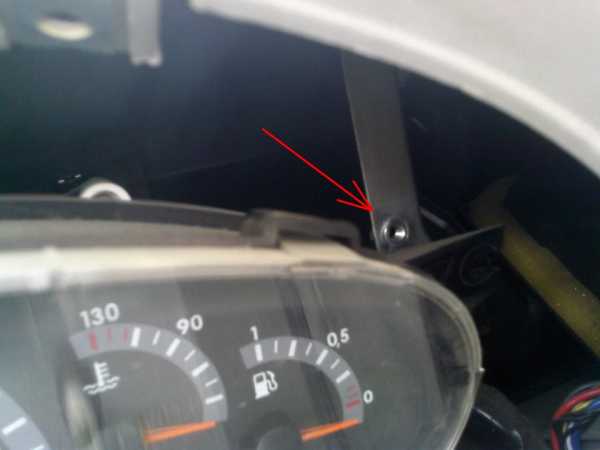

Крепеж приборки справа

Крепеж приборки слева

Отщелкнул защелку шлейфа приборки плоской отвёрткой.

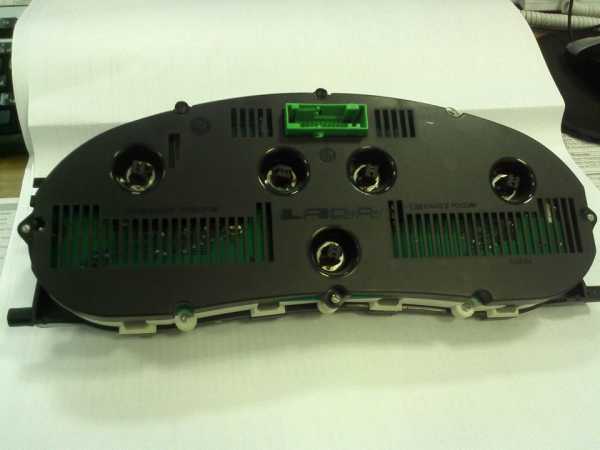

Вот она, приборка.

Это лампочки

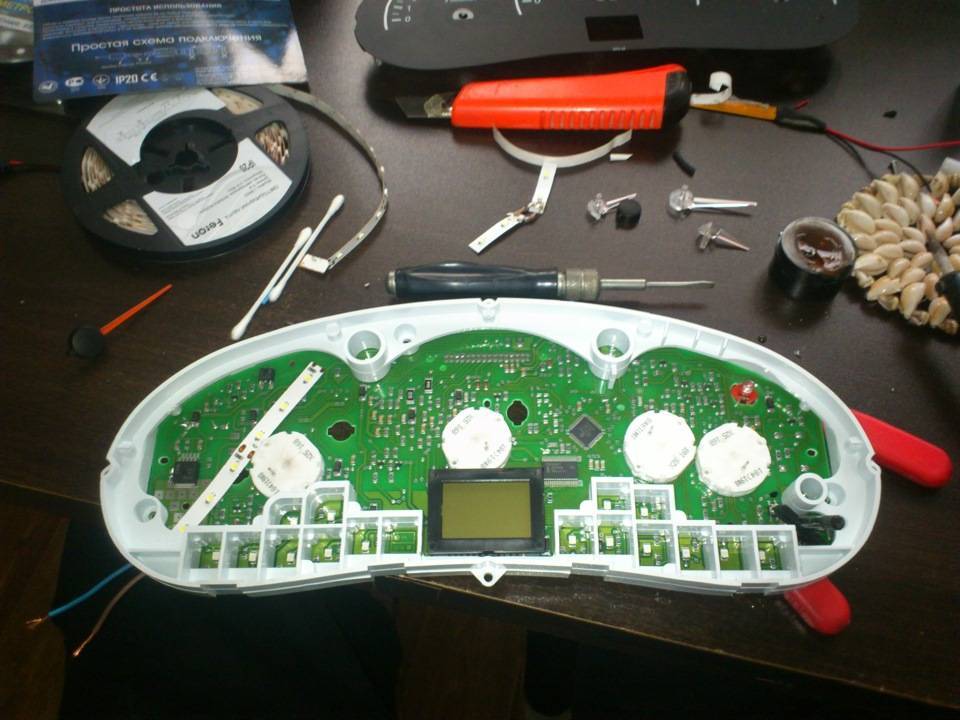

Раз уж я вынул приборку — решил не ограничиваться заменой лампочек подсветки. Решил заодно затушить надоевшие постоянно светить «АБС» и «Беременный мужик» (подушки безопасности).

Открутил данные саморезы

Результат

Проворачиваем стрелки в данных направлениях и одновременно тянем вверх

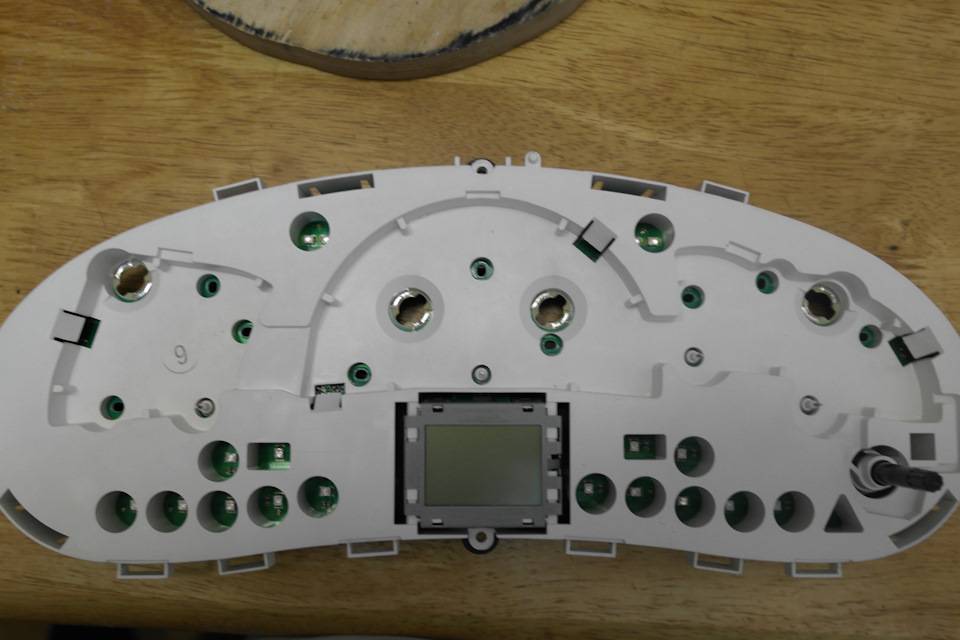

Результат

Подковыриваем облицовку — она приклеена на мягкий клей и отлипает нормально

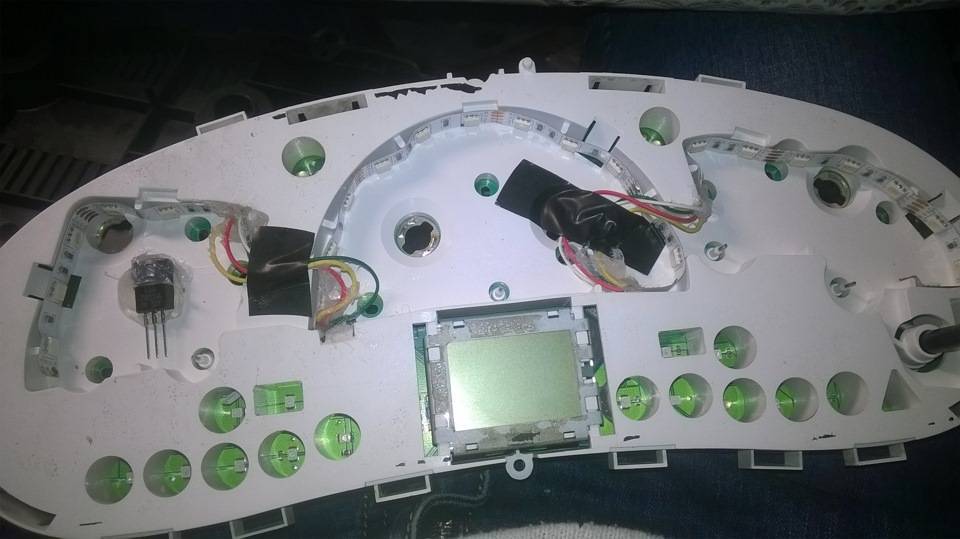

Заклеил кусочками изоленты колодец с АБСным светодиодом

Аналогично заклеил лампочку подушек

Лампочки подсветки в «авто49» были только диодные по 40р. штука. Вставил.

Результат

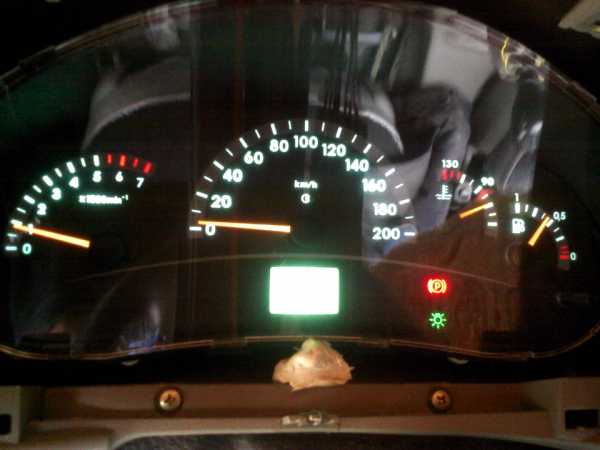

Теперь подсветка яркая и голубая). Всякие посторонние «АБС»ы и «беременные мужики» не надоедают.

Всем удачи!

Цена вопроса: 200 ₽ Пробег: 148 000 км

www.drive2.ru

Снятие и установка панели приборов Kalina

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 8 мм
• Высока насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Гаечный ключ рожковый 10 мм
• Ключ с наконечником Torx (звездочка) T-20
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Широкая емкость на 6 литров

Детали и расходники:

Примечание:

Снятие панели приборов в сборе с отопителем выполняется при необходимости замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Сливаем охлаждающую жидкость из системы охлаждения как описано здесь.

3. Снизу автомобиля торцевой насадкой на 8 мм ослабляем за­тяжку хомутов и отсоединяем шланги от патруб­ков радиатора отопителя, проходя­щих через щиток передка.

4. Высокой торцевой насадкой на 10 мм отво­рачиваем гайку крепления отопи­теля к щитку передка.

5. Вынимаем салонный фильтр, как описано здесь. Затем крестовой отверткой отво­рачиваем четыре самореза крепления корпуса фильтра.

6. Снимаем нижний кожух рулевой колонки.

7. Отворачиваем две гайки по бокам ру­левой колонки и опускаем ее на пол.

8. Отсоединяем наконечники проводов от выключателя сигналов торможе­ния.

9. Снимаем облицовку туннеля пола, как описано здесь.

10. Разъединяем семь колодок жгу­тов проводов за блоком реле и предохранителей.

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

• набор ключей;
• крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

1. Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
2. Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

https://youtube.com/watch?v=dZQLqFb7gmI

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

Замена лампочек подсветки в приборной панели “Лада-Калина” своими руками: фото, видео

Cрок годности ламп уменьшается из-за вибраций, скачков напряжения и перепадов температур. В результате вопрос замены встает регулярно. Для проведения подобной работы понадобятся плоскогубцы, крестовидные отвертки и комплект новых светильников. Лучше покупать сразу набор из 5 предметов 12 В бесцокольного накаливания. Также понадобятся новые патроны, так как производитель припаивает подсветку к патронам усиками (в случае покупки каждой единицы отдельно понадобится паяльник). Дабы сохранить винты крепления, намагнитьте отвертку. Таким образом мелкие детали останутся под вашим контролем.

Внешний вид панели приборов на Лада Калина

Панель приборов на Лада Калина

1. Тахометр. При помощи него водитель может узнать, какая частота вращения коленвала. Циферблат поделен на сектора. Если стрелка будет находиться на красном, то это означает, что двигатель работает в опасном режиме.
2. Индикатор неисправности системы, которая управляет мотором. Эта лампочка загорается оранжевым после включения зажигания и гаснет, когда двигатель начинает работать. Если она будет гореть при работающем моторе, то это означает, что двигатель надо остановить и устранить причину неисправности. Работа двигателя с загоревшимся индикатором запрещена.
3. Диод, который сигнализирует включение левого поворотника.
4. Указывает на низкое давление масла в системе. После того, как мотор начинает работать, индикатор гаснет. Если лампочка будет гореть дольше 5 секунд после запуска мотора, то это будет говорить о том, что давление масла в агрегате недостаточное.
5. ABS. Загорается при включении зажигания и через две секунды после запуска мотора гаснет. Если она будет продолжать гореть, то это станет свидетельством того, что неисправна система тормозов. Автомобиль не рекомендуется использовать в таком случае. Надо найти неполадку и устранить ее.
6. Иммобилайзер. Горит оранжевым. Водитель по нему может определить работу системы охраны автомобиля.
7. Охлаждающая жидкость. Индикатор отображает температуру охлаждающей жидкости в системе. После запуска мотора гаснет. Также в процесс е эксплуатации авто индикатор может загораться, когда температура жидкости будет выше 115 градусов. Когда температура опустится до 110 градусов, то лампочка потухнет. При постоянном горении этого индикатора автомобиль не рекомендуется эксплуатировать. Это может привести к выходу из строя мотора.
8. Стояночный тормоз. После запуска мотора гаснет. Если индикатор загорится во время движения и послышится звуковой сигнал, то это будет свидетельством того, что жидкости в системе тормозов недостаточно. Если индикатор загорится, то эксплуатировать транспорт запрещается.
9. Лампочка указывает на включение правого поворотника.
10. Аккумулятор. Загорается красным. Гаснет после запуска двигателя. Если лампочка загорится в полнакала во время движения, то это означает, что заряд аккумулятора слабый. В таком случае неисправным может быть генератор (или ремень генератора) или регулятор напряжения. Эксплуатировать машину с горящим индикатором запрещается.
11. Спидометр. Показывает скорость, с которой авто передвигается.
12. ESC. Загорается желтым. Гаснет после запуска мотора. Если будет гореть во время движения «ESC OFF», то это говорит о том, что система не работает. Если лампа будет мигать во время движения, то это даст возможность водителю понять, что система работает. Во всех остальных случаях горение лампы скажет о том, что система курсовой устойчивости не работает.
13. Переход на высшую передачу. Не применяется на этом авто.
14. Дальний свет. Говорит о том, что в авто включен дальний свет.
15. Противотуманки. Говорит о включенных задних противотуманках.
16. Ближний свет. На автомобиле включен ближний свет. Если фара не горит, то проверьте предохранитель, далее замените лампу ближнего света.
17. Передние противотуманки. Говорит о включенных передних противотуманных фарах.
18. Сброс суточного пробега. При нажатии на кнопку счетчик обнуляется.
19. Дисплей бортового компьютера.
20. Незакрытые двери. Свидетельствует о том, что какая-то из дверей в автомобиле не закрыта.
21. Топливо. Указывает на количество топлива в баке. Не рекомендуется допускать, чтобы бензин в баке полностью вырабатывался. Это может стать причиной выхода из строя топливного насоса.
22. Давление в шинах. Показывает на недостаточное давление в колесах.
23. Индикатор усилителя руля. Загорается оранжевым. После запуска мотора гаснет. Если лампа будет гореть во время работы двигателя, то это говорит о неисправности усилителя. Неполадку надо устранить.
24. Непристегнутые ремни безопасности.
25. Неисправность мотора. Не используется на авто.
26. Состояние подушки безопасности. Гаснет после запуска мотора. Если лампа будет продолжать гореть, то это говорит о неисправности. Надо неполадку устранить, так как при необходимости подушка не раскроется.

Зажигание включено, загораются индикаторы проверки

Дисплей бортового компьютера

Дисплей бортового компьютера (расшифровка ниже)

Все данные обрабатываются маршрутным компьютером. Устанавливается он на авто в зависимости от комплектации. Всего есть три вида таких компьютеров. Отличие между ними состоит в количестве информации, которую они предоставляют водителю.

1. Текущее время или индикатор подсказки переключения передач.
2. Пробег авто.
3. Температура воздуха за бортом.
4. Уровень бензина в баке.

Инструкция по выбору и замене лампочек в приборной панели Лады Калина

Подсветка панели приборов украшает салон, позволяет отчетливее видеть показания приборов и контрольной индикации. Время от времени светильники вырабатывают свой ресурс. Многие владельцы авто обращаются с этой проблемой в СТО.

Решение вопроса отнимает время и деньги, поэтому удобнее выполнять процедуру своими руками.

Самостоятельная замена лампочек в приборной панели Лада Калина требует около получаса, но для этого надо иметь представление о том, что предстоит сделать.

Подготовка

Перед началом непосредственных действий следует подготовиться. Понадобятся следующие инструменты:

• отвертка под крест (длинная и короткая);
• пассатижи или узкие плоскогубцы;
• набор лампочек.

Рекомендуется приобретать сразу полный комплект из 5 светильников. В приборной панели Лады Калины использованы бесцокольные лампы накаливания с питанием от 12 В.

Заводская подсветка припаяна усиками к контактам патронов, и разобрать их не получится. Поэтому надо купить и лампы, и новые патроны, иначе придется снова бежать в магазин.

Отвертку с коротким жалом следует намагнитить, чтобы крепежные винты не упали под приборную панель во время демонтажа.

Снятие панели приборов

Демонтаж панели приборов Lada Kalina производится следующим образом:

• опустить руль в нижнее положение, чтобы не мешал. Регулятор расположен под рулевой колонкой;
• открутить два самореза, удерживающие декоративную накладку. Они находятся в верхней части, подобраться можно снизу;
• движением на себя вынуть накладку;
• намагниченной отверткой отвинтить два крепежа, удерживающих приборный щиток;
• наклонить панель и отсоединить колодку с проводами. Она там одна, больше никакие элементы приборную доску не удерживают.

Необходимо аккуратно действовать и следить, чтобы крепежные элементы не упали внутрь или на пол.

Пошаговая инструкция по замене

Замена лампочек не представляет никакой сложности. Для того, чтобы вынуть патроны, надо повернуть их на полоборота против часовой стрелки. Порядок действий:

• извлечь сгоревший светильник. Можно обойтись голыми руками, но чаще аккуратно прихватывают хвостовик патрона узкими пассатижами и легко поворачивают его против часовой стрелки;
• вставить новую лампу в патрон;
• установить патрон в гнездо, повернув его по часовой стрелке.

Совет! Опытные пользователи рекомендуют менять сразу весь комплект, чтобы точно знать о времени начала эксплуатации. Необходимость повторять всю процедуру через неделю из-за сгоревшей соседней лампочки никого не обрадует.

Кроме того, все светильники будут обладать одинаковой яркостью, что даст равномерную подсветку панели. Если такой вариант не подходит, можно вооружиться тестером и проверить лампы на работоспособность. После этого меняют перегоревшие экземпляры.

Установка светодиодных ламп

Современные осветительные приборы в большинстве имеют LED конструкцию. Светодиоды экономичны, потребляют мало энергии, обладают высокой яркостью. Кроме того, можно выбрать разный цветовой оттенок подсветки, что позволит разнообразить и украсить приборную панель Лады Калины. Однако, следует помнить о некоторых особенностях ЛЕД подсветки:

• светодиоды длиннее обычных лампочек, поэтому яркость свечения может оказаться чрезмерной;
• при установке надо внимательно следить за полярностью, иначе лампы не будут гореть;
• регулятор яркости на ЛЕД приборы практически не действует.

  Выбор и замена ламп ближнего света на Хендай Солярис

Существенным преимуществом светодиодной подсветки является длительный срок службы. Пользователи, установившие такие лампы, забывают о необходимости замены на несколько лет. Единственным условием работы станет необходимость охлаждения ЛЕД устройств, так как при нагреве выше 80° они теряют яркость и стремительно расходуют свой ресурс.

Основные выводы

Замена лампочек в приборной панели Лады Калины не представляет сложности и вполне может быть произведена своими руками. Понадобятся несложные действия:

• подготовка необходимых инструментов и светильников;
• демонтаж приборной панели;
• извлечение проблемных элементов и установка новых;
• сборка панели в обратном порядке.

Весь процесс занимает от получаса для новичка до 15 минут для более опытного пользователя. Советы и свои способы замены излагайте в х.

ПредыдущаяСледующая
