Как поменять салонный фильтр на ваз-2112 16 клапанов: фото, видео

Модернизация

Вопрос доработки возникает по причине не герметичности соединений и не только. Сам по себе фильтр работает неплохо, эффективно справляется с поставленными задачами.

Поскольку это отечественная «десятка», вариантов модернизации и экспериментов очень много. Расходники дешевые, потому можно попробовать разные методы.

Если говорить про модернизированный фильтр, то он нуждается в заделке щелей в месте своей установки. Зазоры можно перекрыть любыми подручными материалами — резиной, пластилином, поролоном и так далее.

Если ваш фильтр обычный, который не изготовлен из влагозащитного материала, это защиту нужно сделать самому. Имеющийся съемный колпак замените на изделие из обычной пластиковой бутылки. А чтобы защититься от грязи, травы, других крупных загрязнений, воспользуйтесь ячеистыми сетками, или даже чулками из капрона, позаимствованными у вашей жены.

Подобная доработка кажется странной, но она работает, обеспечивает фильтру нового образца более продолжительный период службы.

Все же удивительно, что после выпуска откровенно неудачного, хоть и модернизированного салонного фильтра, в АвтоВАЗе не прислушались к потребителям и не стали ничего менять. Но автовладельцы все взяли в свои руки и исправили ситуацию пластиковой бутылкой и капроновыми чулками. Так и живем!

Загрузка …

Замена фильтра нового образца

Многие считают фильтр нового образца менее удачным решением по сравнению со старым. Дело в том, что теперь не только фильтр является защитником салона от пыли, но и его самого нужно защищать от грязи и влаги.

Производитель этого не учел, поэтому требуется самостоятельная доработка, чтобы деталь смогла выполнять свои прямые функции.

Само снятие также более утомительное: после жабо нужно еще крестовой отверткой открутить 4 самореза, затем снять крышку, затем – уже сам фильтр.

Замена на новый не слишком отличается, но установка требует большей внимательности, поскольку нужно учесть направление движения воздуха, указанное на этикетке.

Для упрощения процесса замены своими руками, советуют позаимствовать жабо у Приоры. Может также помочь и самостоятельная доработка жабо (о которой сказано выше).

Собственно, доработка требуется из-за не герметичности. То есть, сам по себе воздушный фильтр салона способен работать нормально, но проблема в том, что негерметично само соединение, как и многое другое, чего уж греха таить.

Любой ВАЗ по праву считается кладезью для умелого мастера. Здесь много чему требуется доработка своими руками, но зато простор для фантазии неограничен, плюс ценовые рамки на детали, различные расходные материалы позволяют экспериментировать.

В данном случае требуется позаботиться об устранении щелей там, где производится установка фильтра. Зазоры можно устранять с помощью подручных материалов типа поролона, резины и т.п.

Если вы используете фильтры не из особого материала, защищающего от влаги (они дороже), то позаботьтесь о самостоятельной защите. Съемный колпак можно сделать, например, из пластиковой бутылки (данная доработка касается именно горизонтального вида).

Для другой защиты – от травы, листьев, грязи и пыли сам фильтр защищают также по-разному: с помощью мелко ячеистой сетки из металла или пластика. Некоторые используют даже капроновый чулок.

Защита воздушного фильтра ВАЗ 2110 от грязи и крупного мусора

Расположение салонного фильтра на ВАЗ-2110

Под этой декоративной решеткой спрятан салонный фильтр.

На моделях, которые выпускались с 2003 года, этот элемент расположен горизонтально , а до 2003 года он располагался вертикально . При этом данные расходники не взаимозаменяемые , поэтому при покупке нужно обязательно уточнять, какой именно фильтр нужен.

Для того чтобы найти этот элемент на автомобиле, следует провести следующие манипуляции:

Открыть капот.
Найти защитную решётку со стороны пассажира.
Вот именно там и расположен этот фильтрующий элемент.

Как определить, что фильтр нуждается в замене

Вылетающая из воздуховодов пыль говорит об ужасном состоянии салонного фильтра.

Менять фильтр салона нужно периодически . Если при покупке автомобиля неизвестно, когда предыдущий хозяин менял фильтр, лучше сразу заменить его, так как стоит он недорого. Если тратить даже небольшие деньги не хочется, можно составить список, когда замена является необходимостью:

Если воздух в салоне автомобиля приобрёл запах сырости.
Вместе с воздухом из вентиляционных отверстий начинает вылетать большое количество пыли.
Мембрана фильтра стала грязной, что сразу заметно по серости.

Производители автомобилей рекомендуют производить замену этого элемента исходя из общего пробега. Для города этот показатель равен 10–15 тысяч пробега, для сельской местности – до 25 тысяч.

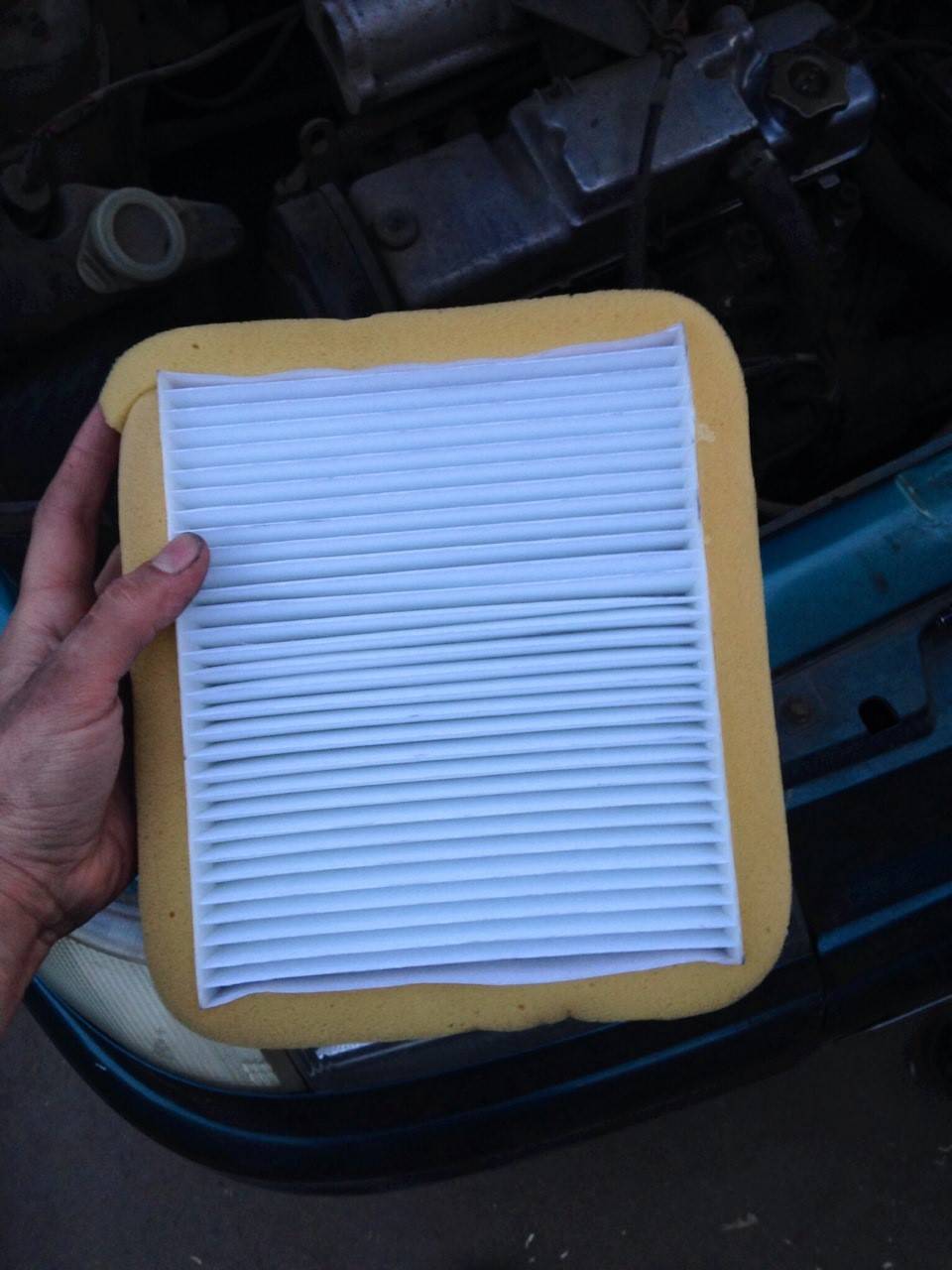

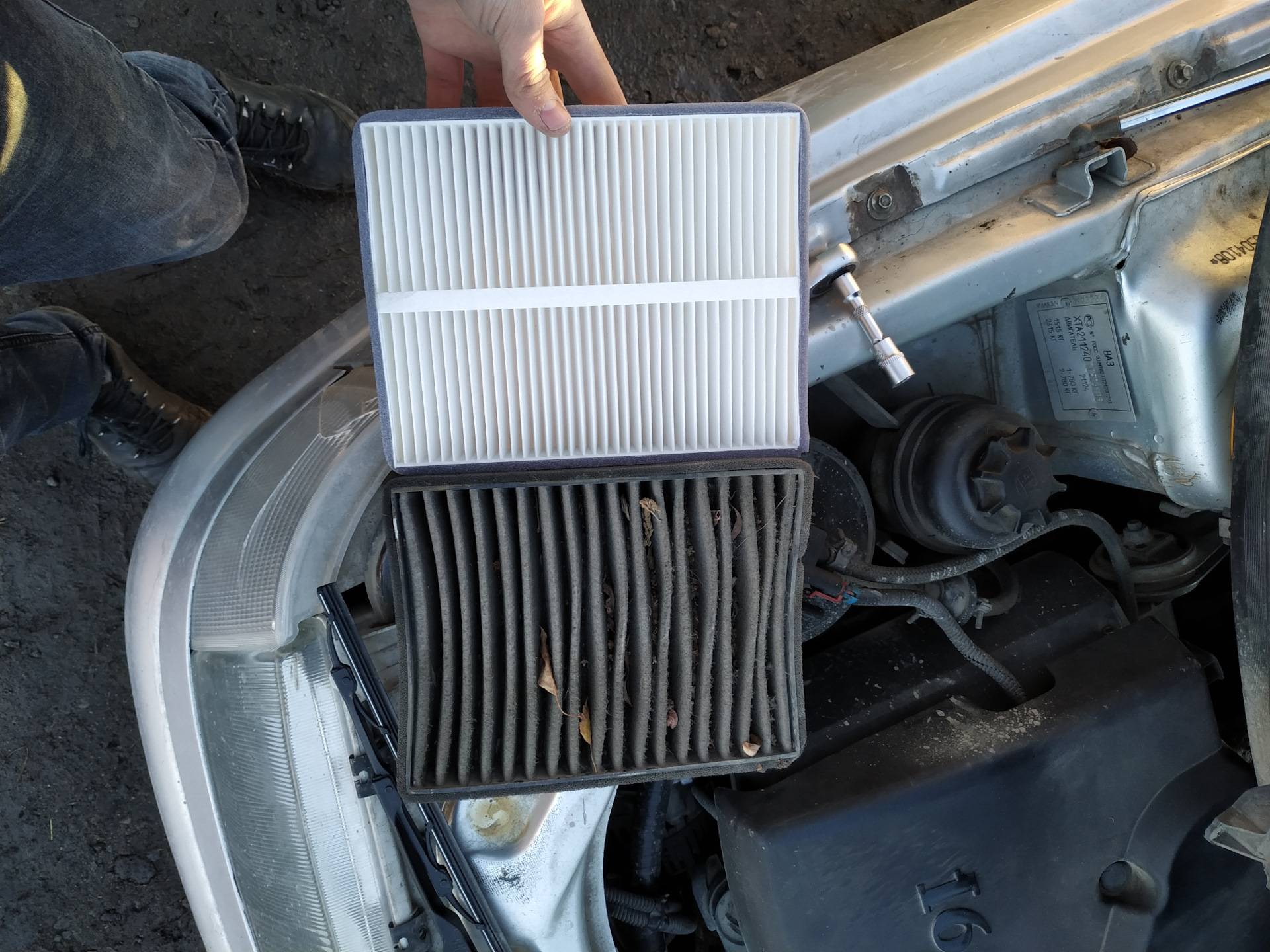

Салонный фильтр ВАЗ 2110

Салонный фильтр, или фильтр печки (отопления), не является элементом, влияющим на ходовые качества автомобиля, его мощность и управляемость. Но от его состояния зависят установление благоприятного климата в салоне, здоровье водителя и пассажиров.

Автовладельцу не стоит удивляться, если, решив заменить фильтр, он его не обнаружит. На «десятках» такое случалось, но можно поправить это недоразумение и установить фильтр на положенное место.

Функции

Воздух внутрь автомобиля поступает снаружи, и фильтрующий узел салона задерживает частички грязи и пыли, листья и их труху, влагу и сажу, вредные микроорганизмы и бактерии.

Установленный перед радиатором печки, фильтр не позволяет грязи засорять отопительный прибор и каналы системы вентиляции.

Как часто надо менять

Все зависит от условий, в которых эксплуатируется автомобиль. Следить за состоянием элемента можно по показателям качества воздуха в салоне. Некоторые автовладельцы меняют фильтр перед началом летнего и зимнего периода эксплуатации, при проведении сезонных подготовительных работ.

Признаки износа

Иногда не стоит ждать достижения намеченного для замены фильтрующего узла пробега или запланированной даты. Автомобиль может раньше проявить признаки потребности в ремонте.

Причины, указывающие на необходимость поменять фильтр:

в салон автомобиля при включенном вентиляторе слабо поступает воздух;
стекла салона запотевают при дождливой погоде;
появились посторонние неприятные запахи;
при осмотре обнаруживается сильная загрязненность.

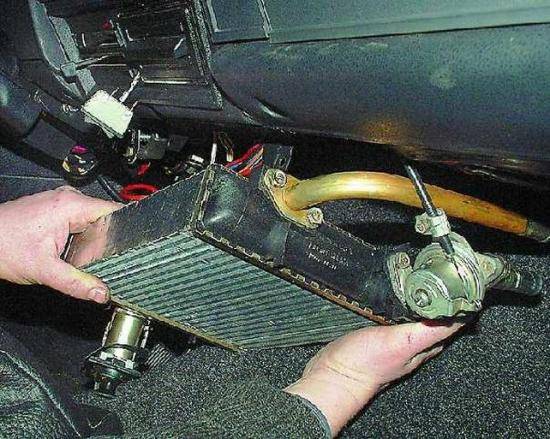

Когда менять/снимать радиатор печки

Если есть свободных пару дней, то снимать можно довольно часто, если это приносит моральное удовлетворение. Если же мы меняем или снимаем радиатор, то должны быть объективные причины для этого. Поскольку печка нам нужна, чтобы греть, то и снимать ее будем, когда она не греет. Но для начала нужно убедиться, что дело именно в радиаторе. Даже сам факт течи антифриза может быть вызван совсем не радиатором, а патрубками отвратительного качества, которые деревенеют и трескаются через пару лет эксплуатации. Сложность в том, что печка надежно прячет свою конструкцию и отлично защищена от промышленного шпионажа, так что ни одна ее деталь не доступна врагам без разборки.

Поэтому, если антифриз стремительно уходит в салон или под капот в районе печки, нужно хотя бы попытаться установить причину течи. Течь ладно, а вот с беспочвенным отказом в работе отопителя сложнее. Причин может быть много:

воздушная пробка в отопительном контуре;
забитый радиатор печки;
забитый салонный фильтр, если он вообще есть;
забитые воздуховоды;
проблемы с электромоторчиком печки — не крутится, не создает давления, создает недостаточное давление;
неисправности по электрической части — электронный блок «климат-контроля», нарушение режимов работы рециркуляции воздуха, типичные неисправности включателей и регуляторов.

Если все-таки есть необходимость в замене именно радиатора, будем менять, только для начала его нужно выбрать.

Замена салонного фильтра на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Салонный фильтр ещё называют фильтром печки, т.к. воздух проходит в салон в основном через печку. Со временем данный фильтр пропитывается пылью и другими вредными веществами, пагубно влияющими на человека. Поэтому фильтр необходимо периодически менять, не допуская сильного загрязнения, иначе воздух в салоне будет постоянно пыльный.

Примечание!Вам понадобятся следующие инструменты: отвёртка, щётка, тряпка, набор гаечных (накидных) ключей, желательно пылесос.

Месторасположение салонного фильтра

На различных моделях фильтр стоит по-разному: например, на моделях до 01.09.2003 года фильтр устанавливается вертикально, а на автомобилях после 2003 года фильтр уже устанавливается горизонтально. На фото ниже представлен пример горизонтальной установки.

Когда необходимо менять фильтр?

Если в салоне вашего автомобиля появился посторонний запах (тухлости, затхлости), не пропадающий в течение длительного времени (особенно заметно при включенной печке), а печка стала хуже справляться, слабо дует.

Примечание!Кстати, после замены фильтра поток воздух, поступающий в салон вашего автомобиля, увеличится.

Еще одна частая причина перебоев в работе печки – воздушные пробки. Образуются в основном в системе охлаждения во время замены какой-либо детали. Распознать ее довольно просто: во-первых, при образовании пробки из воздуха из печки станет поступать очень медленно воздух, а в жару машина будет очень сильно греться. Проблема решаема, мы даже посвятили ей отдельную статью: «Как убрать воздушную пробку ВАЗ»)

Замена фильтра печки на ВАЗ 2110-ВАЗ 2112

Примечание!

На машинах до 2003 года выпуска данный фильтр даже не присутствует, но его возможно поставить его возможно, при наличии отверстия под ветровой накладкой.

Снятие:

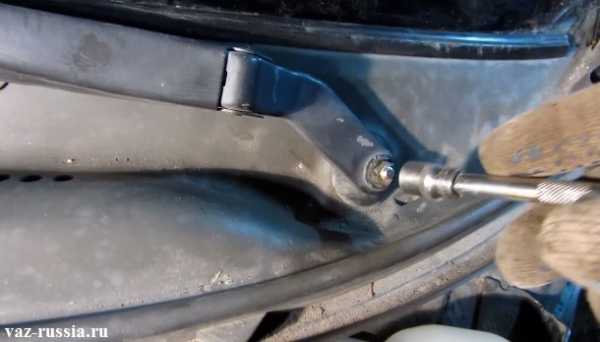

1) В начале снимите оба дворника лобового стекла с автомобиля: гаечным ключом отверните гайку крепления дворника.

2) Потяните за один из дворников вверх и полностью снимите его с автомобиля. Аналогичную операцию проделайте и со вторым дворником.

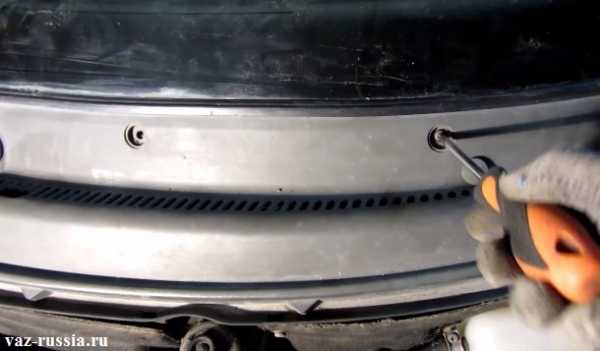

3) Затем подденьте несколько заглушек, под которыми находятся винты крепления ветровой накладки.

Примечание!Отвёрткой выкрутите винты под заглушками.

4) Теперь перейдите к винтам, крепящим накладку в нижней части, аккуратно отверните их и отложите, чтобы не потерять, уж больно маленькие.

5) Отверните с помощью накидного ключа последние две гайки, крепящие накладку по самым краям.

Примечание!На фото показана только лишь одна гайка, другая находится в этом же месте, только с правой стороны.

6) Следом после выворачивания всех винтов, всех гаек, аккуратно возьмите за накладку и положите её на двигатель автомобиля, чтобы не мешала.

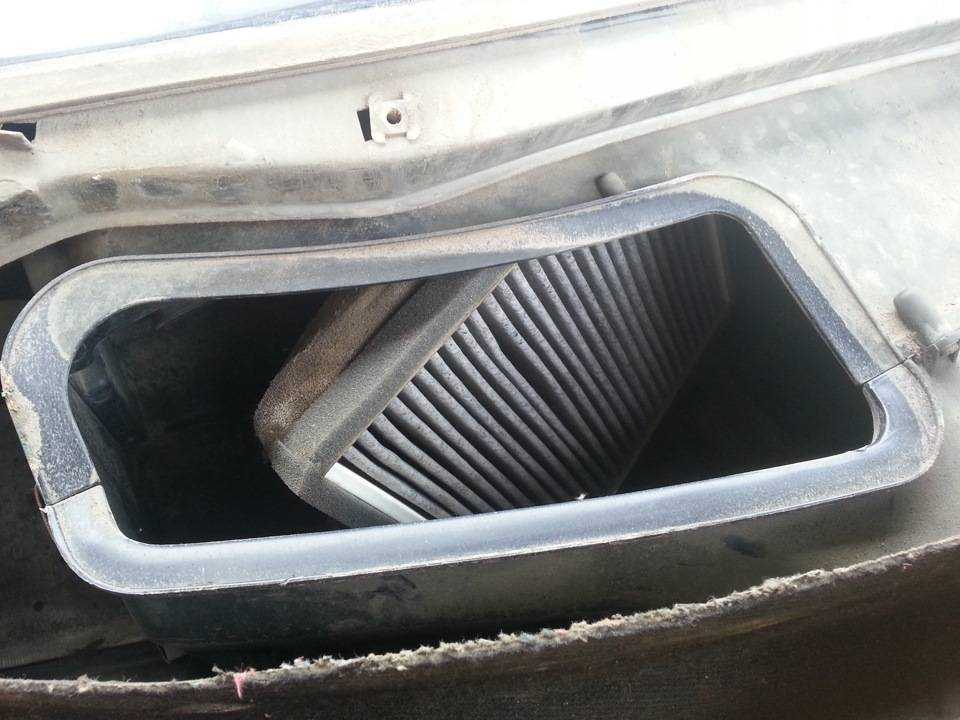

7) Теперь вы либо увидите горизонтальный фильтр, либо не увидите ничего, тогда переходите ниже к пункту «8». В случае с фильтром, крестообразной отвёрткой открутите винты и снимите сперва крышку, а затем выньте фильтр (указан синей стрелкой). Меняем на новый и устанавливаем детали по местам в обратном снятию порядке.

Примечание!Добираясь до фильтра, вам попадется различного рода грязь, листва, пыль и т.д. Вычистите это место тряпкой, щёткой, а лучше всего, по возможности, пылесосом.

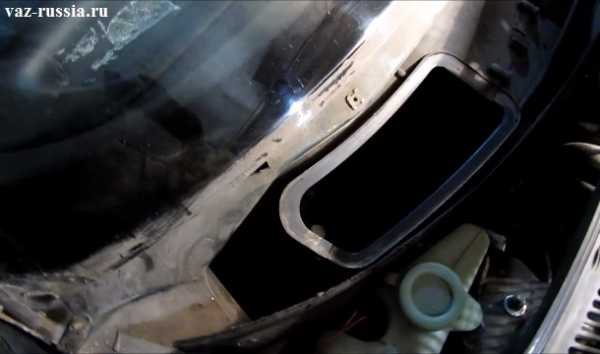

Разберем ситуацию, когда нет ни фильтра, ни крышки данного фильтра. Значит ваш автомобиль выпущен до 01.09.2003 года и имеет вертикальный фильтр. Аккуратно просуньте руку в это отвёрстие, изображенное на нижнем фото, и извлеките оттуда фильтр. Он никак не крепится внутри, держится просто за счёт тесноты.

Примечание!Ниже мы специально прикрепили дополнительное фото отверстия с фильтром.

9) Вычистите весь мусор из отверстия.

Установка:

Установка новых деталей производится в порядке обратном снятию старых.

Дополнительный видеоролик:Ниже мы разместили видеоматериал на тему сегодняшней статьи, рекомендуем к ознакомлению:

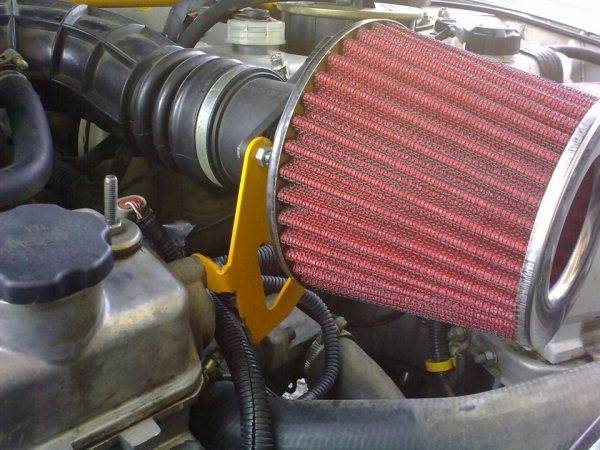

Когда и почему надо менять фильтр очистки воздуха на ВАЗ-2110

Воздушный фильтр практически любого автомобиля желательно менять через каждые 10–15 тысяч км пробега, а не 30 000 км, как рекомендует производитель. В тоже время надо учитывать степень загрязненности окружающего воздуха и условия эксплуатации транспортного средства, от которых напрямую зависит насколько быстро фильтрующий элемент станет непригоден. Если автомобиль часто используется на очень грязных и пыльных дорогах (например грунтовых или гравийных, проселочных и тому подобных), то лучше менять фильтр через каждые 5000 км, так как в этом случае он забивается гораздо быстрее и сильнее.

Необходимость замены грязного воздушного фильтра очевидна. Мало того, что двигатель начнет «задыхаться» из-за недостаточного количества воздуха в топливной смеси, которая будет сгорать не полностью, снизится при этом мощность и возрастет расход бензина, а также мотор может начать греться, плохо запускаться «на холодную» и неустойчиво работать на холостых оборотах – на этом вероятные беды не заканчиваются. Фильтр не только станет пропускать меньше воздуха, но и тот, который все-таки затягивается через него, практически не будет очищать. Абразивные частички из грязного воздуха могут попасть непосредственно в цилиндры двигателя и повредить в нем поверхности трущихся деталей – колец и стенок гильз. Герметичность их соприкосновения снизится – упадет компрессия. Масло, остающееся в царапинах цилиндров, начнет гореть – увеличится его расход. И так далее.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Выбор фильтра с защитой

Понятно, что если фильтр печки будет забит, то свою функцию выполнить не сможет. Вся пыль и другие мелкие частицы, которые должны оседать в фильтр, просто-напросто перейдут в салон, где водитель и его пассажиры будут ими дышать.

Интересно почему, но отечественный производитель не позаботился отдельно о защите этого элемента, как иностранные автоконцерны. В итоге, вследствие длительной езды по нашим, не совсем идеальным дорогам, такой фильтр быстро приходит в негодность и требует незамедлительной замены. Сегодня на рынках можно найти вполне удачное решение, способное защитить практически любой салон автомобиля от воздействия окружающей среды:

К примеру, фильтр Мистраль, изготовленный из многослойного материала высокого качества. Обычно такие фильтры делают из полиэстера, обеспечивающего дополнительную герметичность.
У такого фильтра имеется специальная пластиковая защита, которую надо установить на поверхность фильтра под решетку заборника воздуха.

Защита сделанная собственноручно

Защиту фильтра можно сделать и самому:

Находим более или менее подходящую сетку. Не обязательно, чтобы она была в мелкую клетку.
Натягиваем на сетку старые капроновые чулки.
Ставим под решетку воздухозаборника.

Адаптер фильтра

Адаптер сделанный своими руками

Такое впервые было придумано владельцами машин, где не было установлено заводом вообще никакой защиты. Кстати, и на некоторых Ваз 2110-12 такие адаптеры стоят априори. Функции защиты они выполняет на отлично:

Установка адаптера проходит несложно. Достаточно вместо стандартного кожуха мотора печки, закрепить этот элемент.
Сам адаптер состоит из двух частей, чтобы установка в ограниченное пространство в коробке воздухопритока прошла успешно.
Фильтр ставится в уже установленный адаптер.

Инструкция по замене

При установке могут возникнуть небольшие затруднения, связанные с тем, что воздушный барьер на ВАЗ 2110, может быть установлен как вертикально, так и горизонтально:

На авто, выпуском до первого августа 2003 г., то есть старого образца, ставится вертикально.
На авто выпуск которых начался после первого августа 2003 г.(авто нового образца) — горизонтально.

Вариант с вертикально установленным элементом

Снимаем жабо.
Откручиваем две гайки закрепляющие облицовку, с помощью головки на «десять».
Откручивание гаек крепящих облицовку
Отверткой выкручиваем 5 саморезов.
Откручивание отверткой саморезов
При помощи плоской отвертки поддеваем фиксаторы.
Процесс поддевания фиксаторов

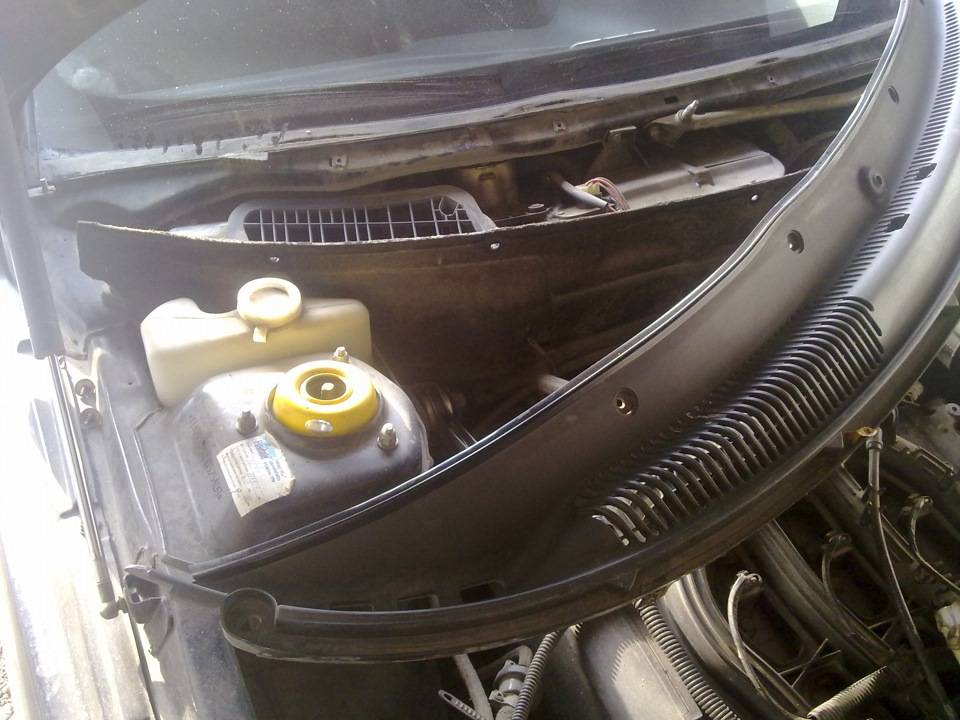

Жиклеры стеклоомывателя оставляем на месте, а жабо отводим в сторону.

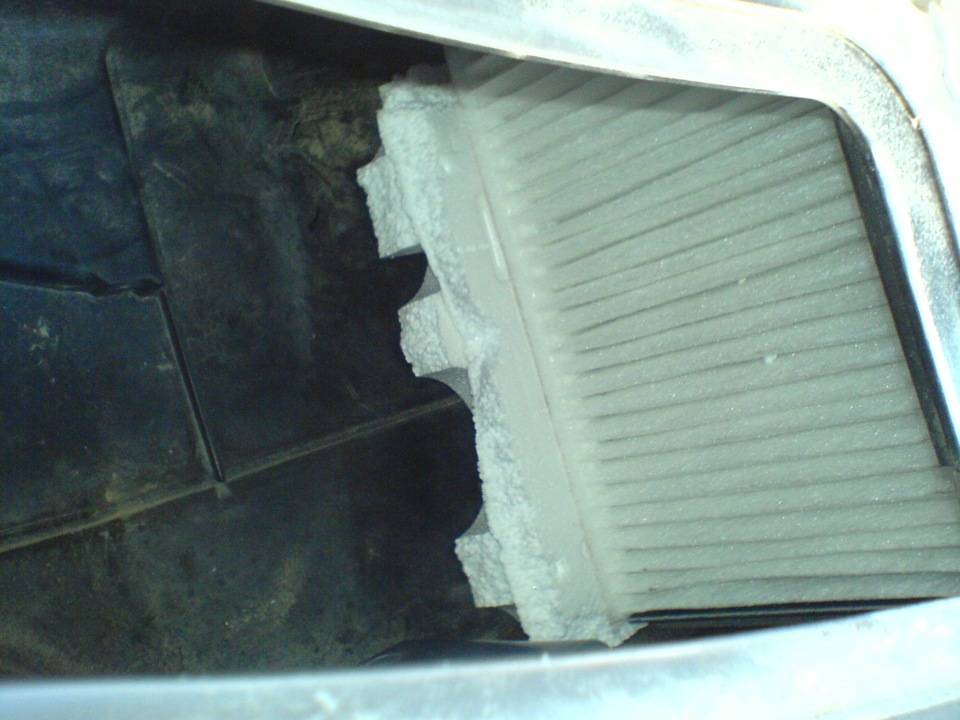

Фильтрующий элемент находится вертикально внутри печки. Просовываем руку в неё и затем против часовой стрелки поворачиваем воздушный барьер.

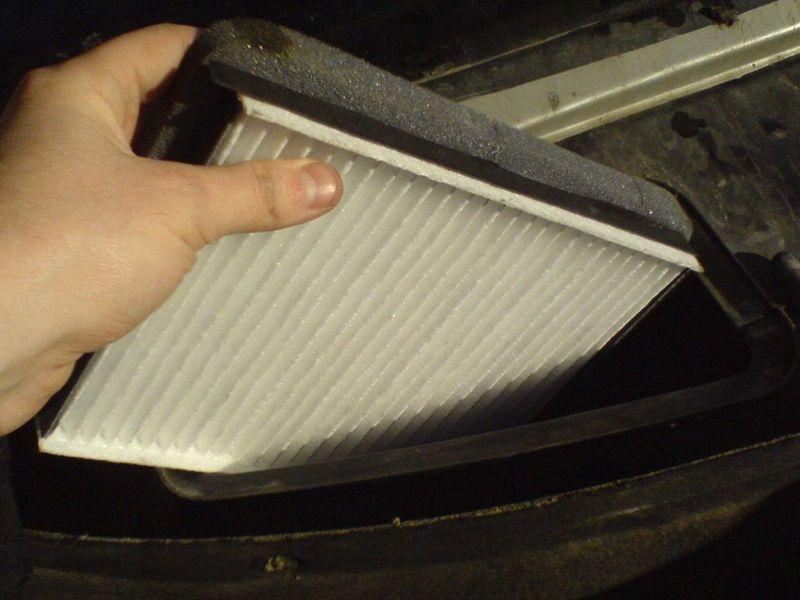

Новый фильтрующий элемент ставим в отопитель, при этом поворачиваем его по часовой стрелке.
Проверяем, чтобы он прочно сел на свое место.
Установка нового элемента очистки воздуха
Сборка в обратной последовательности.

Вариант с горизонтально установленным элементом

Жабо снимаем предварительно открутив гайки и винты.
Откручивание гаек, которые крепят жабо
Отводим в сторону, при этом шланги остаются на месте.
Отведенное в сторону жабо
Откручиваем саморезы и снимаем крышку.
Расположение саморезов, которые нужно открутить
Снимаем старый фильтрующий барьер.
Снятие крышки перед воздухоочистительным барьером
Устанавливаемый новый.
Подготовка к установке новой детали
Сборка в обратной последовательности, при этом обязательно проверьте направление воздуха указанное на наклейки.

Как видите, процедура простая и надеемся, что вы с этой задачей легко и быстро справитесь. Ваша печка тогда будет отлично функционировать, а воздух в салоне порадует своей свежестью и чистотой!

Работы по замене воздушного фильтра

Итак, прежде чем выложить ролик, хотел сказать несколько слов о самой работе. Ниже будут перечислены все те действия, которые необходимо будет выполнить, чтобы добраться до фильтра салона и благополучно его заменить на новый.

Открутить гайки крепления рычагов дворников и снять их.
Открутить саморезы крепления утеплителя от жабо.
Выкрутить все болты крепления и две гайки пластиковой накладки (жабо) и снять ее, а точнее — просто отодвинуть в сторону.
Через отверстие с правой стороны автомобиля достать старый фильтр.
Почистить все внутри, а также отверстие для слива воды внутри.
Установить новый фильтр в обратном порядке.

Видео по замене на ВАЗ 2110-2112

Помимо замены сменного элемента рекомендуется провести очистку самого вентилятора печки, т.к. при работе в его лопасти попадают сухие листья, ветки и другой мусор. Со временем моторчик работает под существенной нагрузкой, что снижает его срок службы.

Особенности конструкции фильтра салона семейства ВАЗ-211

Мы уже отмечали несовершенство конструкции данного защитного устройства применительно к вазовскому семейству с индексом «211». В чём же она заключается? Обычно такой фильтровальный элемент размещают непосредственно возле отопителя в районе расположения разветвления основного воздуховода. В большинстве случаев – это зона за бардачком, то есть внутри салона. Вазовцы решили пойти своим путём. Где же находится салонный фильтр ВАЗ-2112?

Оказывается, в моторном отсеке под жабо – облицовочной панелью лобового стекла. Очевидно, конструкторы полагали, что доступ к подкапотному пространству намного проще, чем со стороны переднего пассажира внутри салона. Вполне здравая мысль, но реализованная не совсем хорошо. Дело в том, что до 2003 года у ВАЗ-2112 салонный фильтр располагался вертикально, но затем по неизвестной причине его решили установить горизонтально. А поскольку забор воздуха для системы вентиляции производится через жабо, в случае дождя или при посещении мойки вода мощным потоком стекает в отверстия воздухозаборной решётки, обильно смачивая и сам фильтр. Это мгновенно проявляется в виде запотевания стёкол и отнюдь не способствует увеличению ресурса фильтровального элемента.

Замена топливного фильтра своими руками

Процедура замены топливного фильтра занимает примерно 10–15 минут. Автовладелец вполне может потратить это время, сэкономив на услугах специалистов СТО.

Это интересно: Правила безопасного обгона

На разных модификациях ВАЗ топливный фильтр может располагаться по-разному:

на карбюраторных моторах фильтр расположен между бензобаком и самим двигателем. Чтобы было легче его найти, можно открыть капот, отыскать вакуумный усилитель тормозов, над ним — бачок с тормозной жидкостью. Возле этого бака и располагается фильтр;
на инжекторных моделях открывать капот не потребуется — фильтр расположен на днище автомобиля. То есть доступ к нему возможен только снизу. Зона крепления — под вторым рядом сидений посередине балки.

Признаки нештатной работы топливной системы

Даже если автомобиль работает в штатном режиме, необходимо менять фильтры по рекомендации производителя (каждые 30 тысяч километров пробега). Преждевременная замена производится при наличии некоторых симптомов:

автомобиль начинает дёргаться при езде;
подача топлива в мотор затруднена из-за сильнейшего загрязнения;
затрудняется пуск мотора «на холодную».

Видео: частая причина поломок двигателя — забитый топливный фильтр

Как заменить топливный фильтр на инжекторе

ВАЗ десятого семейства, работающие на инжекторном типе двигателей, имеют более сложное строение. Это объясняется тем, что фильтр располагается под кузовом автомобиля. Чтобы снять его, придётся либо подлезать под машину, либо загонять авто на яму.

Расположение фильтра на задней балке на днище характерно для инжекторных модификаций ВАЗ

В любом случае, перед началом работ необходимо стравить давление бензина в топливной системе. Проще всего это можно сделать так:

Откинуть подушку заднего сидения в салоне. Под ней располагается люк бензобака.
Открыть люк и отсоединить жгут проводов от находящегося в баке бензонасоса.
После этого завести двигатель и дождаться, пока он сам не заглохнет.
Ещё раз завести мотор, чтобы добиться максимального снижения уровня топлива в системе и, соответственно, давления.

Можно ли поменять фильтр без привлечения специалистов

Процедура снятия фильтра с инжекторных ВАЗ 2110, 2111, 2112 происходит следующим образом:

Обеспечьте себе удобный доступ к задней балке автомобиля.
Сначала протрите сам фильтр тряпкой, чтобы устранить с него налёт грязи и копоти, после чего на крепёжные соединения побрызгайте WD-40.
Спустя 5–10 минут, когда жидкость впитается, можно отвернуть топливные магистрали от фильтра: одним гаечным ключом фиксируется гайка фильтра, а другим проворачивается гайка магистрали.
После отсоединения трубок возможно вытекание бензина (лучше подставить под фильтр чистые ёмкости или тряпку, чтобы впитывала горючую жидкость).
На разных концах фильтра после отсоединения шлангов вы увидите резиновые кольца. Их можно сразу отсоединить лезвием плоской отвёртки.
Далее снимайте сам фильтр.

Это интересно: Как заложить авто в ломбарде?

Замена изделия производится в обратном порядке. Перед установкой фильтра рекомендуется смазать резиновые уплотнители бензином.

Как поставить топливный фильтр на карбюраторе

Простота конструкции карбюраторных модификаций ВАЗ 2110–2112 позволяет произвести замену топливного фильтра за считаные минуты. Однако во избежание травмирования работы необходимо проводить только на охлаждённом двигателе и после стравливания давления. Необходимо действовать так:

Откинуть заднее сиденье в салоне. Прямо под ним расположен лючок топливного бака.
Плоской отвёрткой выкрутить винты люка, после чего крышка снимается.
В самом бензобаке находится насос — от него необходимо отсоединить жгут питания (снять клемму со шлейфом проводов).

После этого нужно будет запустить мотор и подождать, пока он не заглохнет из-за недостатка горючего. Рекомендуется делать запуск несколько раз, пока двигатель перестанет заводиться.

На карбюраторных моделях ВАЗ фильтр находится под капотом

Затем можно приступать непосредственно к демонтажу топливного фильтра:

Открыть капот.
Рядом с бачком тормозной жидкости находится сам фильтр, к нему подведены две топливные магистрали.
Крестовой отвёрткой отсоединяется сначала один патрубок, а потом второй. Возможно, что топливо в системе всё-таки осталось, тогда из шлангов польётся бензин. Лучше всего сразу подставить под них ёмкость или заткнуть отверстия подходящим по диаметру болтом.
Фильтр легко снимается и на его место также просто устанавливается новый.

Подключение шлангов производится в любом порядке. Главное, при работе не перепутать шланги на подачу топлива и на обратку.

Как поменять салонный фильтр на ВАЗ-2112 16 клапанов: фото, видео

Чистый воздух в машине очень важен, так как от него напрямую зависит то, чем дышат все пассажиры и водитель. Кроме этого при чистом фильтре, воздух из печки дует с наибольшей силой, что безусловно положительно влияет на обдув внутренних частей лобового и боковых зеркал.

На видео ниже рассказан подробный процесс замены салонного фильтра на ВАЗ 2110-2112:

Для того, чтобы произвести замену салонного фильтра на ВАЗ-2112 не потребуется определённых навыков и провести эту работу можно легко своими руками, так как сама по себе она достаточно проста и обращаться в специализированные автосервисы нет никакого смысла.

Как правило, на все работы по замене, даже неподготовленному автолюбителю уходит не больше 10-15 минут.

Где расположен салонный фильтр?

Воздух, поступающий в салон автомобиля, проходящий через радиатор печки в первую очередь поступает в салонный фильтр, расположенный в левой части двигателя, прямо под облицовкой.

Старый и новый салонный фильтр

Снять эту облицовку не составит никаких трудностей. Ниже мы расскажем вам о вариантах замены на двух вариантах смонтированных элементах системы циркуляции воздуха в салоне.

Инструмент для работы

Перед тем как приступить к работе, необходимо приготовить следующий инструмент:

Ключ и торцевая головка на «10».
Крестообразная отвёртка.
Чистая ветошь.
Новый фильтр салона.

Пошаговый порядок замены

Обратите внимание, что на автомобили разных годов выпуска на автомобиля устанавливались салонные фильтры с различным расположением. Так на автомобиля выпущенные до 2003 года они устанавливались вертикально, а после второй половины 2003 года уже горизонтально

Вертикальный салонный фильтр (до 2003 года)

Первым делом открываем капот и демонтируем жабо. Затем выкручиваем две гайки, которые крепят облицовку используя для этого заранее подготовленную головку на «10». Открученные болты убираем в сторону

Болты крепления жабо спрятаны под декоративными заглушками

Далее, отвёрткой выкручиваем 5 саморезов расположенные на корпусе.После демонтажа, осматриваем посадочные места.

Когда саморезы выкручены, берём плоскую отвёртку и поддеваем фиксаторы, удерживающие на месте этот пластиковый корпус.Воздействовать на фиксаторы следует аккуратно, чтобы не сломать их.

Обратите внимание, что жиклёры омывателя стекла можно не убирать со своих мест, а жабо необходимо отвести в сторону. Так как фильтр салона расположен вертикально внутри печки, необходимо рукой воздействовать на неё и проворачивая воздушный барьер против часовой стрелки, достаём фильтр салона.Убираем старый фильтр

Новый фильтрующий элемент ставим обратно в печку и фиксируем её там проворачивая корпус по часовой стрелке. Дополнительно проверяем всё на надёжность фиксации. Сборку всех пластмассовых элементов и затяжку болтов производим строго в обратной последовательности.

Горизонтальный салонный фильтр (после 2003 года)

Для демонтажа горизонтально установленного салонного фильтра поднимаем капот и приступаем к разборке жабо.
Первым делом откручиваем гайки, которые крепят дворники.
Дворник крепится гайкой на 10. Откручиваем её.
Затем при помощи ключа на «10» выкручиваем все болты по периметру всего корпуса, для того, чтобы жабо легко сошёл со своего места. Снимаем декоративную заглушку Сняли декоративную заглушку, видно саморез Осмотрите гайки и посадочные места на наличие повреждений.
Когда этот пластиковый кожух демонтирован, приступаем к разбору пластиковой защиты фильтра. Облицовку можно просто отодвинуть в сторону.
Используя крестовую отвёртку, выкручиваем 4 болта которые держат защиту фильтра и убираем её в сторону.
Болты указаны стрелками.
Когда она снята, нам открывается вид на салонный фильтр, после чего аккуратно берём его руками и снимаем с места фиксации.
Снятую защиту убираем в сторону.
Берём новый фильтр и монтируем его на место установки, соблюдая плавила указанные на корпусе фильтра (указание стрелки по направлению обдува воздуха – прим.).
Извлечение старого салонного фильтра
Дополнительно проверяем всё на надёжность установки.
Монтаж всех пластиковых элементов проводим в обратной последовательности.

Как вы могли убедиться сами, в том, чтобы провести работы по замене фильтра салона нет ничего сложного, и точное следование нашей инструкции позволит справиться с ней в возможно короткий срок.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Схема работы ВФ в системе

Инжекторные и карбюраторные двигатели имеют некоторые отличия в плане движения воздуха по системе мотора. На инжекторах впрыск управляется электронным способом. Потому в системе имеются датчики, взаимодействующие с бортовым компьютером.

Советуем ознакомиться со схемой движения воздуха и участием в данном процессе воздушного фильтра.

Через вентилятор системы охлаждения прогоняется воздух, который подается на панельный фильтр. На карбюраторах стояли большие круглые фильтры, эффективность которых достаточно сомнительная.
Инжекторные фильтры хоть и компактнее, но обеспечивают лучшую очистку воздуха, создают оптимальный воздушный поток. Для инжектора большую роль имеет качество поступающего во впускную трубу воздуха.
На выходе из фильтра между ним и гофрированным шлангом, идущим от впускной трубы, располагается ДМРВ — датчик массового расхода воздуха. Он вычисляет количество воздуха, который всасывается двигателем.
После датчика воздух идет в гофрированный патрубок впускной трубы и двигается к ресиверу. Перед ним располагается еще пара датчиков — регулятор холостого хода и датчик положения дроссельной заслонки. Ресивер служит для накопления воздуха и обеспечения компенсации колебаний воздушных масс.
От ресивера по средствам шланга воздух отбирается регулятором давления топлива, который располагается на топливной рампе.
Основная масса воздуха, выходящая из ресивера, идет во впускную трубу коллектора силового агрегата.

Предназначение

У воздушного фильтра есть две основные задачи:

Качественно очищать от пыли, грязи и влаги воздух, поступающий в цилиндры;
Обеспечивать максимальную пропускную способность для потоков воздуха.

Указанные параметры в виде данных четко обозначаются в паспортах изделий

Потому при выборе нового фильтра очень важно подобрать оптимальный агрегат

Конструкция

Корпус фильтра изготавливается из пластика. Внутри него располагаются ряды из фильтрующих бумажных элементов. Специальные полимерные кольца обеспечивается уплотнение рядов бумажных фильтров.

С течением времени, когда фильтр долго занимается очисткой и накапливает большое количество загрязнений на стенках, воздух перестает проходить в изначальном объеме, что негативно сказывается на мощности двигателя и стабильности поведения силового агрегата.

Корпус ВФ

Выбор ВФ

Регулярно специалисты проводят различные тесты, проверки, пытаясь определить наиболее эффективные на сегодняшний день воздушные фильтры.

Поскольку мы говорим о модели ВАЗ 2114, давайте узнаем, какие именно ВФ сегодня идеально подходят для этого автомобиля. Выбор специалистов основывается на нескольких наиболее значимых параметрах:

Срок эксплуатации;
Сопротивляемость потокам воздуха;
Качество используемых материалов и пр.

В итоге можно привести пример нескольких наиболее удачных на сегодня вариантов ВФ именно для ВАЗ 2114.

Производитель	Код изделия	Средняя стоимость
Компания MANN, Германия	С 22117	250 рублей
Компания HENGST, Германия	E 22 L	200 рублей
BIG, Россия	GB 9597 C	100 рублей
АФ, Россия	2112-1109080-02	80 рублей

С целью повысить мощность мотора, многие решают установить фильтр нулевого сопротивления. Но с ним следует быть осторожным и детальнее узнать, что может повлечь за собой такая доработка.

Фильтр нулевого сопротивления

Сегодня все чаще можно встретить автовладельцев, которые меняют обычный ВФ на фильтр нулевого сопротивления. Считается, что он положительно воздействует на повышение мощности силового агрегата. Но давайте узнаем всю его подноготную.

Помимо установки такого фильтра, вам придется доработать впускную систему, провести чип-тюнинг и не только.

Также подобные фильтры очень деликатные, требуют повышенного внимания, регулярного ухода, пропитки специальными составами. Пролив этот состав на датчик массового расхода воздуха, вы нарушите его функциональность, что приведет к сбоям в работе мотора.

Фильтр нулевик

Очевидно, что фильтр нулевого сопротивления имеет массу недостатков, потому устанавливать его вместо стандартного ВФ большинство специалистов не рекомендуют.
