Меняем топливный фильтр на ваз 2114: признаки и последствия неисправности

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

• гаечные ключи;
• плоскогубцы;
• отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

• снять с аккумулятора клеммы и заднее сидение авто;
• открутить декоративную прокладку;
• отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
• отсоединить топливные магистрали;
• вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

• вначале демонтировать наконечники соединительных трубок;
• ослабить крепление, открутив гайку;
• отсоединить трубки от топливного фильтра;
• снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

• вначале нужно открутить все крепежи, ослабить хомуты;
• отсоединить от корпуса топливные шланги, снять разъем водного датчика;
• после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Замена топливного насоса ВАЗ 2114

Вы можете обратиться к специалистам, хотя замена топливного насоса на ВАЗ 2114 часто выполняется своими руками.

Особых навыков иметь не нужно, как и специализированных инструментов. Вам понадобится такой набор:

• Ключ на 17;
• Трещотка с головками на 10 и 7;
• Крестовая отвертка.

Далее следуйте инструкции:

1. Снимите задние кресла, удалив две заглушки и болты трещоткой на 10. За ними вы увидите прорезь шумоизоляции, выполненную в форме П. Под ней находится крышка насоса.
2. Отверткой открутите крышку, после чего увидите верхнюю часть модуля.
3. Отсоедините жгут из проводов, которые подходят к модулю.
4. Сбросьте давление в системе. Для этого заведите мотор, пока все топливо не выработается в магистрали. Другими словами, ждите, когда авто заглохнет.
5. Отключите аккумулятор.
6. Ключом открутите трубки на бензопроводе.
7. По периметру прижимного кольца имеет 8 гаек, которые также нужно снять. Тут потребуется уже трещотка на 7.
8. Снимите прижимное кольцо.
9. После проделанных манипуляций модуль можно снимать, ставить на его место новый и собирать систему в обратном порядке.

Достав модуль, можно также заменить вышедший из строя насос, тем самым сэкономить деньги на покупке всего модуля. Но чтобы выполнить такую работу, модуль придется разобрать.

Бензонасос отдельно

Сам же модуль рекомендуется искать бошевский, в специализированных автозапчастях практически всегда есть в наличии!

Выполняется данная процедура следующим образом:

1. Колодка проводков отключается от крышки и бензонасоса, после чего демонтируется датчик уровня топлива. Тут нужно просто отжать два фиксатора, после чего датчик начнет передвигаться по пазам к крышке.
2. Сливную трубу отсоедините от корпуса, поддев ее отверткой. Имеющиеся 4 защелки снимаются поочередно, что позволить снять крышку вместе с насосом.
3. Фильтр грубой очистки поддевается и снимается, извлекается стопорная шайба.
4. Защелку из пластика отожмите отверткой, что позволит вытолкнуть пальцем насос из держака.
5. Снимите также гофрированную трубку, которая находится на патрубке насоса. Попробуйте нагреть ее паром, что облегчит процесс снятия.
6. Поставьте новый бензонасос на место и выполните процедуру сборки в обратном порядке.

Топливный фильтр ВАЗ 2114: где находится, замена

Для стабильной работы силового агрегата в топливной магистрали ВАЗ 2114 имеется специальный фильтр. С течением времени он постепенно забивается, теряя при этом свою первоначальную пропускную способность. Решить проблему помогает замена расходника на новый.

На ВАЗ 2114 инжектор в зависимости от объема двигателя применяется два разных вида фильтров тонкой очистки. Так авто с моторами на 8 клапанов комплектуется преимущественно расходниками 21120-1117010.

Особенностью данного фильтра является крепление топливопроводов не на защелках, а на резьбе. Оригинал имеет стоимость 200-300 рублей.

Также в продаже есть аналоги. В таблице ниже представлены наилучшие альтернативные варианты родному расходнику.

Оригинальный фильтр 21120-1117010

Таблица — Оптимальные аналоги топливного фильтра с гайками

Fram	G5915	270-360
Бош	0986450124	280-460
BIG Filter	GB-302	190-270
Нипартс	J1330502	280-300
Пекар	21121117010	210-280

На части авто используется фильтр тонкой очистки на защелках с артикульным номером 21230-1117010. Его цена находится в пределах от 200 до 300 рублей. На ВАЗ 2114 возможна установка аналогов родного расходника. В таблице ниже представлены рекомендуемые бренды.

Фирменный расходник 21230-1117010

Таблица — Аналоги топливного фильтра тонкой очистки с клипсами

Феби	17635	290-380
Mann-Filter	WK512	460-500
Purflux	EP155	220-270
Knecht-Mahle	KL83	200-360
Denckermann	A110003	330-350

На автомобилях ВАЗ 2114 в большинстве случаев используется топливный фильтр грубой очистки, артикул которого — 2112-1139200. Стоимость сеточки составляет 30-80 рублей. С расценками на аналоги можно ознакомиться ниже.

Таблица — Аналоги топливной фильтр-сеточки 2112-1139200

СтартВольт	SFF0115	45-110
FARET	21121139200	90-150
WEBER	21121139200	65-105
Утес	21121139200	95-115
Зомер	KRFS2112	160-200

На части машин стоит сеточка-фильтр 1118-1139200. Ее цена варьируется от 50 до 100 рублей. Посмотреть наилучшие аналоги, которые хорошо зарекомендовали себя в эксплуатации, можно в нижеприведенной таблице.

Таблица — Альтернативы топливной фильтр-сеточке 1118-1139200

Соатэ	11181139200	135-170
Zommer	KRFS1118	120-150
СтартВольт	SFF011	80-100
Фарет	11181139200	120-130
TSN	93631	170-245

Замена топливного фильтра на ВАЗ 2114

Не секрет, что для минимизации проблем с автомобилем, за ним необходим постоянный уход. Обязательно следите за износом запчастей, вовремя их меняйте, пока их поломка не привела к еще большим финансовым потерям.

Особое внимание обратите на топливную систему. Если выйдет из строя она, тогда двигатель работать не сможет

Используемый топливный фильтр ВАЗ 2114 является ключевым элементом всей системы. Ведь его задача — отсеивать ржавчину, различного рода примеси, которые обязательно присутствуют в топлива на наших автозаправочных станциях. Фильтрующий элемент обеспечивает подачу чистого, безопасного для системы бензина.

Менять его приходится многим автовладельцам, потому поговорим про это более подробно.

Признаки засорившегося фильтрующего устройства

На фильтре стоит специальная фильтровальная бумага, ячейки которой с течением эксплуатации автомобиля забиваются. Из-за этого топливо пропускается хуже, потому начинаются проблемы с самим двигателем. Обнаружить, что фильтр забился, можно по нескольким очевидным признакам.

• Расход топлива резко вырос;
• Ваш автомобиль начал часто глохнуть на холостом ходу;
• На повышенных оборотах наблюдаются провалы в работе мотора;
• Запуск двигателя осуществляется с определенными трудностями;
• Мотор троит, мощность заметно падает;
• При движении машина самопроизвольно тормозит, хотя на педаль тормоза вы не нажимали;
• При подъемах в гору машина редко дергается.

Как видите, признаков много, и они во многом отличаются друг от друга. Эти признаки не свидетельствуют на 100%, что проблема заключается именно в фильтре. Подобные явления возникают при неисправности электронного блока управления, датчиков, дроссельной заслонки, свечей, детонации и так далее.

Как проверить, что проблема именно в фильтре? Легко.

1. К ниппелю на топливной раме форсунок подключите нанометр;
2. Запустите двигатель;
3. Замерьте давление;
4. Если показатели ниже тех, что указаны в технической документации ВАЗ 2114, значит, очиститель действительно забился.

Где он находится

По сути, замена топливного фильтра ВАЗ 2114 будет невозможной, если не знать, где именно располагается данный элемент.

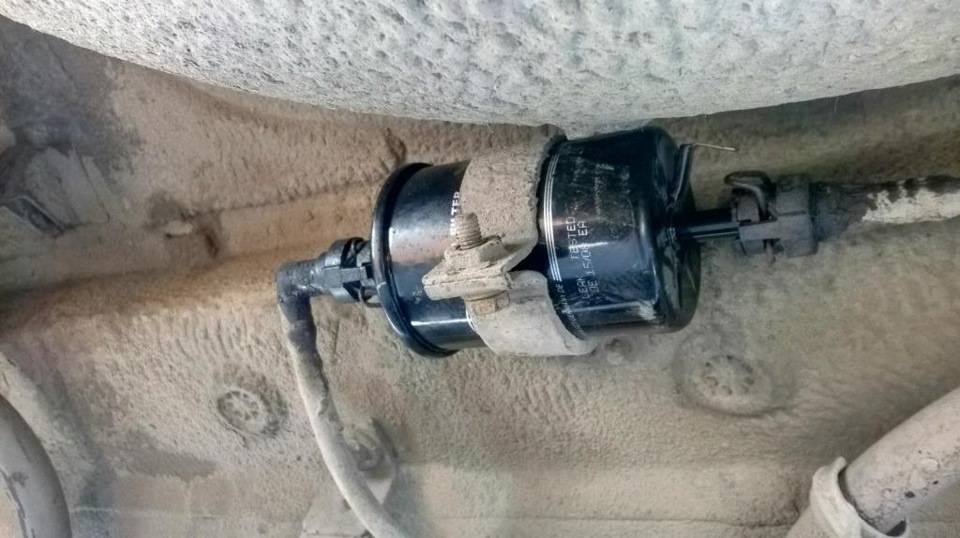

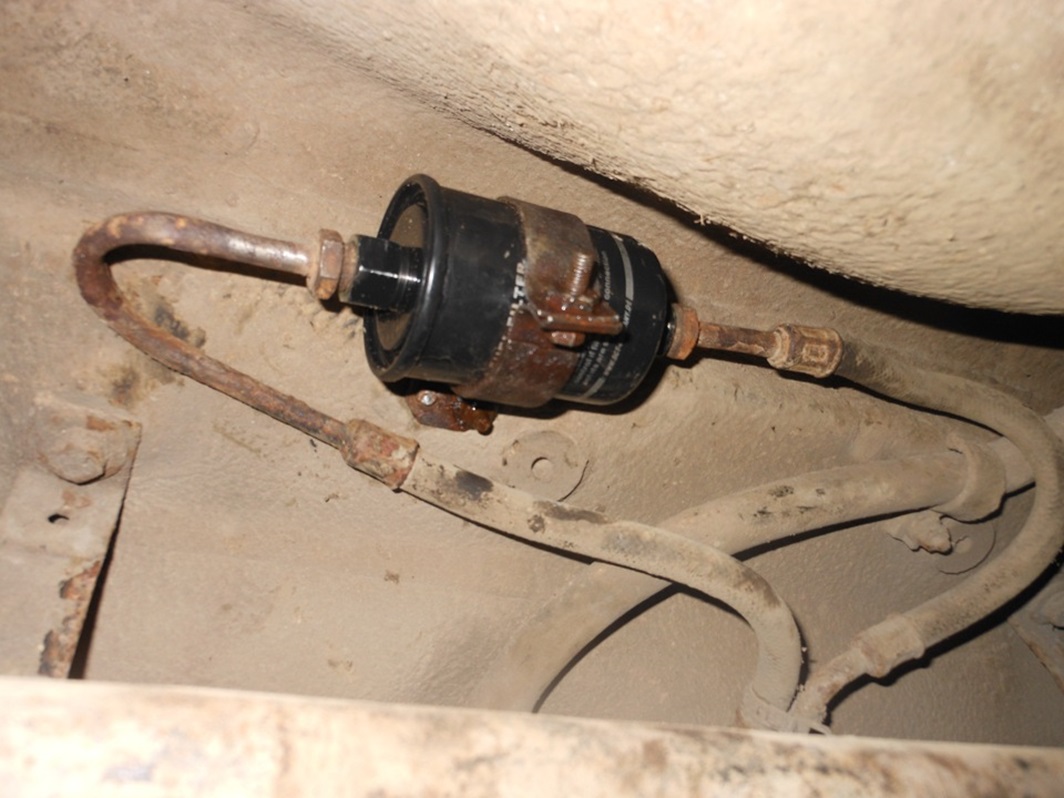

А находится он под багажником, на его днище. Он монтируется в топливную магистраль и представлен в виде картриджа. Для осмотра потребуется яма или эстакада.

Собственно, если вы его отыскали, можно двигаться дальше.

Процесс замены

Пошагово процесс замены выглядит так:

1. Проведите сброс давления в топливной системе для предотвращения большого напора бензина при снятии шлангов. Снимите лючок бензонасоса под задним сидением и отключите фишку с проводами.
2. Сняв фишку, запустите двигатель и дождитесь, когда он сам заглохнет. Это будет означать то, что в системе кончился оставшийся бензин, верните фишку на место и закройте лючок. Также можно отключить бензонасос при помощи его предохранителя, просто вытащив его из контактов.
3. Приступайте к снятию крепления. При помощи ключей на 17 и 19 отверните гайки с обоих сторон. На более свежих автомобилях ВАЗ 2114 вместо резьбовых соединений, используются пластиковые защелки, на которых нужно отщёлкнуть фиксаторы.
4. Отведите открученные трубки по обе стороны и ослабьте крепление металлического обода ключом на 10.
5. Снимите старый корпус.
6. Установку производите в обратной последовательности. Не забудьте сменить уплотнительные кольца.
7. Затянув все гайки крепления, включите зажигание несколько раз. Как только бензонасос прокачает топливо по всей системе запускайте двигатель. Проверьте наличие подтеков.

Так как снять топливный фильтр может быть трудно из-за закисания гаек, используйте при отвинчивании сразу два ключа.

Популярные поломки

Проблемы с топливным насосом могут возникать по нескольким причинам. Потому ваша первоочередная задача — определить источник неполадок. Таковыми могут оказаться:

• Предохранитель топливной помпы;
• Реле топливного насоса;
• Масса помпы;
• Моторчик;
• Контакты;
• Сам насос.

Если один из этих элементов выходит из строя, он может застопорить нормальную функциональность всего модуля.

Рассмотрим ситуации с каждым из указанных элементов топливного модуля более подробно.

Давление

Что вообще собой представляет топливный насос? Это элемент топливной системы, который за счет давление пропускает горючее. Потому если сделать замеры давления, можно получить ответы на многие вопросы.

Приведем пример нормальных показателей давления при проверке в тех или иных режимах.

Замерять советуем при малом диапазоне атмосфер на манометре (до 7 атм). Это позволит свести погрешности к минимуму. Наличие у вас под рукой манометра позволит существенно сэкономить на профессиональной диагностике.

Контакты

Бензонасос включает в себя три проводка:

• Плюсовой (положительный);
• Минусовой (отрицательный);
• Показатель уровня топлива.

Так что отказ в работе помпы может возникнуть из-за банального нарушения целостности проводов. Так что если проверка давления показала норму, тогда обязательно изучаем состояние проводку.

Для проверки вам потребуется лампа на 12В, которую закрепляют на внешние разъемы насоса положительными и отрицательными контактами. Поверните ключ зажигания. Если при этом лампа моргнула, контакт присутствует. В этом случае придется проверить состояние внутренних контактов.

Проверка контактов

Моторчик

Если давление и проводка в норме, попробуем проверить исправность моторчика. Именно этот элемент отвечает за прогон топлива по системе.

• Для его проверки потребуется та же лампа на 12В;
• Закрепите ее на любой клемме мотора;
• Поверните ключ зажигания;
• Если лампа заморгала, придется избавиться от моторчика и приобрести новый.

Моторчик

Не делайте поспешных выводов. Перед проверкой посмотрите, в каком состоянии находятся клеммы, проводка моторчика.

Масса топливной помпы

С контактами все хорошо, но датчик уровня топлива может выдавать некорректную информацию. В этом случае непременно нужно проверить масса насоса, отвечающего за перегон топлива.

Часто оказывается, что после длительной эксплуатации или поездке по сложным дорожным участкам, масса просто теряет прочность крепления. Соответственно, если масса отвалилась, работать насос не сможет.

Масса крепится на насос под торпедо в районе ручного тормоза. Потому когда водитель включает ручник, есть вероятность задеть контакт массы, из-за чего он и отвалится.

Вернуть массу на место не так сложно. Проблематику вызывает путь к ней. Вам придется:

• Добраться к днищу через салон;
• Убрать пластик под ручником;
• Снять напольное покрытие;
• Достать контакты заземления;
• Прочистить;
• Закрепить на бензонасосе максимально прочно.

Масса

Реле

Реле топливного насоса располагается ровно там же, где и масса. Потому с поиском проблем возникнуть не должно.

При идеально работающей системе топливоподачи, во время включения зажигания реле за мгновение создает давление внутри системы, после чего отключается.

Если же данный процесс нарушен, вам придется:

• Поднять переднюю облицовочную панель, которая закрывает контакты аудиосистемы и кондиционера;
• Взглянуть со стороны переднего пассажира;
• Отыскать три реле;
• Самое нижнее из них — это наше искомое реле от насоса;
• Поверните ключ зажигания;
• Если от реле услышите характерный щелчок, оно исправно;
• При отсутствии щелчка проверьте контакты. Причина или в них, либо в вышедшем из строя реле.

Предохранитель

Остается только проверить состояние предохранителя. Этот этап позволит убедиться в том, кто же истинный виновник проблем — сам насос или его предохранитель.

Расположение предохранителя

1. Добраться до предохранителя так же просто, как и к реле — через капот или изнутри. Первый вариант предпочтительнее.
2. Поднимите капот, посмотрите в зону около лобового стекла.
3. Там располагается ящик темного цвета, непосредственно на электронном блоке управления двигателем.
4. Откройте ящик и отыщите внутри него самый верхний предохранитель.
5. Он имеет силу тока 15А, а также надпись на английском языке — Fuel Pump, то есть топливный насос.
6. Изучите его внешнее состояние, достав из короба.
7. Если контакты целые, тогда все с предохранителем нормально.
8. Если явно заметны перегоревшие контакты, позаботьтесь о покупке нового устройства. Его цена доступная, потому с поиском и заменой проблем возникнуть не должно.

Установка детали – что нужно знать?

Приобретенный топливный фильтр необходимо устанавливать очень аккуратно, поскольку его легко повредить. Обычно такое возникает при затягивании уплотнительного хомута, который фиксирует положение детали. На фильтре изображена стрелка, указывающая, в каком направлении должно двигаться топливо – это поможет вам сориентироваться в правильной установке.

Стоит отметить, что производить замену этой детали в автомобилях с инжектором гораздо проще и удобней, потому как в них полностью отсутствуют резьбовые соединения. При замене фильтра на ВАЗ 2114 необходимо поменять резиновые прокладки на трубках подачи топлива. Они поставляются в комплекте с устройством. После выполнения всех процедур нужно провернуть ключ зажигания на несколько секунд, чтобы бензонасос успел закачать необходимое количество топлива в систему. Далее посмотрите на резьбовые соединения – на них не должно быть никаких следов топлива.

Если таковые имеются, нужно перетянуть соединение потуже. Если все в порядке, то на данном этапе процедура завершена, и вы можете и дальше спокойно ездить на своем автомобиле. Некоторые владельцы своих ВАЗ любят проводить модификации и устанавливают на своем авто еще один дополнительный топливный фильтр. Такой метод себя очень хорошо зарекомендовал, поскольку топливо становится еще чище, однако не все СТО возьмутся за такую модификацию. Делать это или нет, решать вам.

О том, как заменить топливный фильтр на других популярных моделях автомобилей, читайте в статьях:

Замена топливного фильтра своими руками

Процедура замены топливного фильтра занимает примерно 10–15 минут. Автовладелец вполне может потратить это время, сэкономив на услугах специалистов СТО.

На разных модификациях ВАЗ топливный фильтр может располагаться по-разному:

• на карбюраторных моторах фильтр расположен между бензобаком и самим двигателем. Чтобы было легче его найти, можно открыть капот, отыскать вакуумный усилитель тормозов, над ним — бачок с тормозной жидкостью. Возле этого бака и располагается фильтр;

• на инжекторных моделях открывать капот не потребуется — фильтр расположен на днище автомобиля. То есть доступ к нему возможен только снизу. Зона крепления — под вторым рядом сидений посередине балки.

Признаки нештатной работы топливной системы

Даже если автомобиль работает в штатном режиме, необходимо менять фильтры по рекомендации производителя (каждые 30 тысяч километров пробега). Преждевременная замена производится при наличии некоторых симптомов:

• автомобиль начинает дёргаться при езде;
• подача топлива в мотор затруднена из-за сильнейшего загрязнения;
• затрудняется пуск мотора «на холодную».

Видео: частая причина поломок двигателя — забитый топливный фильтр

Как заменить топливный фильтр на инжекторе

ВАЗ десятого семейства, работающие на инжекторном типе двигателей, имеют более сложное строение. Это объясняется тем, что фильтр располагается под кузовом автомобиля. Чтобы снять его, придётся либо подлезать под машину, либо загонять авто на яму.

Расположение фильтра на задней балке на днище характерно для инжекторных модификаций ВАЗ

В любом случае, перед началом работ необходимо стравить давление бензина в топливной системе. Проще всего это можно сделать так:

• Откинуть подушку заднего сидения в салоне. Под ней располагается люк бензобака.
• Открыть люк и отсоединить жгут проводов от находящегося в баке бензонасоса.
• После этого завести двигатель и дождаться, пока он сам не заглохнет.
• Ещё раз завести мотор, чтобы добиться максимального снижения уровня топлива в системе и, соответственно, давления.

Можно ли поменять фильтр без привлечения специалистов

Процедура снятия фильтра с инжекторных ВАЗ 2110, 2111, 2112 происходит следующим образом:

1. Обеспечьте себе удобный доступ к задней балке автомобиля.
2. Сначала протрите сам фильтр тряпкой, чтобы устранить с него налёт грязи и копоти, после чего на крепёжные соединения побрызгайте WD-40.
3. Спустя 5–10 минут, когда жидкость впитается, можно отвернуть топливные магистрали от фильтра: одним гаечным ключом фиксируется гайка фильтра, а другим проворачивается гайка магистрали.
4. После отсоединения трубок возможно вытекание бензина (лучше подставить под фильтр чистые ёмкости или тряпку, чтобы впитывала горючую жидкость).
5. На разных концах фильтра после отсоединения шлангов вы увидите резиновые кольца. Их можно сразу отсоединить лезвием плоской отвёртки.
6. Далее снимайте сам фильтр.

Замена изделия производится в обратном порядке. Перед установкой фильтра рекомендуется смазать резиновые уплотнители бензином.

Как поставить топливный фильтр на карбюраторе

Простота конструкции карбюраторных модификаций ВАЗ 2110–2112 позволяет произвести замену топливного фильтра за считаные минуты. Однако во избежание травмирования работы необходимо проводить только на охлаждённом двигателе и после стравливания давления. Необходимо действовать так:

1. Откинуть заднее сиденье в салоне. Прямо под ним расположен лючок топливного бака.
2. Плоской отвёрткой выкрутить винты люка, после чего крышка снимается.
3. В самом бензобаке находится насос — от него необходимо отсоединить жгут питания (снять клемму со шлейфом проводов).

После этого нужно будет запустить мотор и подождать, пока он не заглохнет из-за недостатка горючего. Рекомендуется делать запуск несколько раз, пока двигатель перестанет заводиться.

На карбюраторных моделях ВАЗ фильтр находится под капотом

Затем можно приступать непосредственно к демонтажу топливного фильтра:

1. Открыть капот.
2. Рядом с бачком тормозной жидкости находится сам фильтр, к нему подведены две топливные магистрали.
3. Крестовой отвёрткой отсоединяется сначала один патрубок, а потом второй. Возможно, что топливо в системе всё-таки осталось, тогда из шлангов польётся бензин. Лучше всего сразу подставить под них ёмкость или заткнуть отверстия подходящим по диаметру болтом.
4. Фильтр легко снимается и на его место также просто устанавливается новый.

Подключение шлангов производится в любом порядке. Главное, при работе не перепутать шланги на подачу топлива и на обратку.
