Положение дроссельной заслонки: проверка и устранение неисправностей. фото и видео

Зачем он нужен

Датчик положения заслонки отвечает за определение текущего положения дросселя. В зависимости от этого, система подачи топлива меняет количество подаваемого горючего при том или ином режиме работы силового агрегата.

При возникновении проблем с ним можно обратиться на СТО, чтобы не тратить силы и нервы. Но на практике самостоятельно поменять ДПДЗ достаточно просто, плюс вы сэкономите приличную сумму денег.

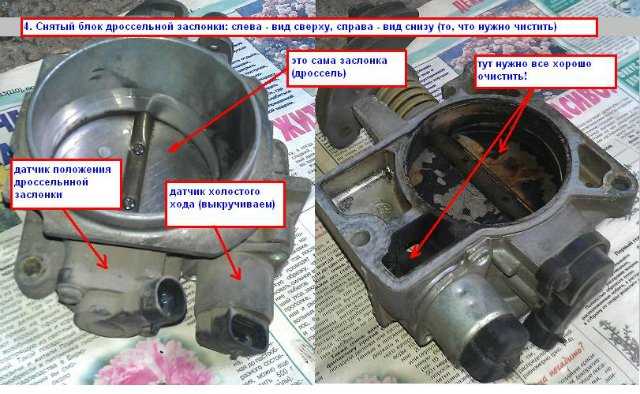

Располагается искомый регулятор сбоку дроссельного патрубка на оси дроссельной заслонки.

Расположение регулятора

Особенности работы

ДПДЗ по своей сути является переменным резистором, на один выход которого подается питание в 5 Вольт. Второй контакт связан с массой, а третий подключается к контроллеру.

Когда вы нажимаете на педаль газа, меняется напряжение. Датчик следит за показателями выходного напряжения на контроллере, тем самым регулирует и контролирует качество подаваемой топливовоздушной смеси. Это напрямую зависит от угла открытия самой заслонки.

Если по каким-то причинам этот регулятор выходит из строя, катастрофы не произойдет, поскольку временно его функции возьмет на себя другой датчик — массового расхода воздуха.

Это вовсе не означает, что ДПДЗ можно не менять. У каждого регулятора свои функции, потому перекладывать задачи ДПДЗ на ДМРВ не стоит.

Какие неисправности датчика заслонки встречаются

Проблемными являются датчики контактного типа, срок службы которых на Ланосах не превышает 50 тысяч км пробега. Если на автомобиль установить не оригинальный элемент, то срок его службы вовсе не превышает 10-20 тысяч км пробега. Выделяют три основных вида неисправностей, встречаемых на устройствах контактного типа:

Износ подвижного пленочного контакта
Окисление контактов
Износ крепежного соединения или его люфт

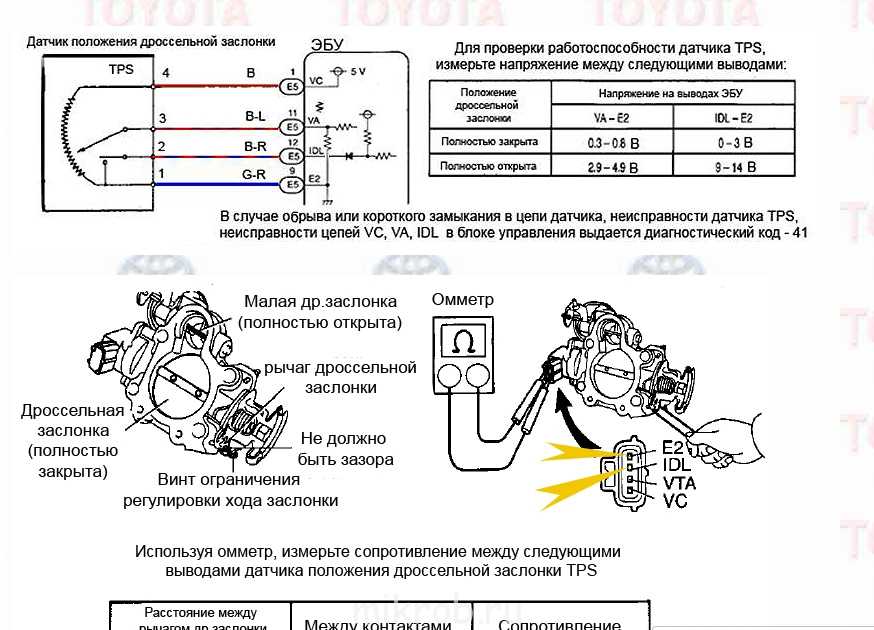

Схема подключения датчика заслонки

В ходе постоянного трения подвижного контакта с пленочным сопротивлением происходит износ металлического слоя. Срок службы детали зависит от качества изделия, а также стиля или характера вождения. Перед тем, как приступать к замене рассматриваемого элемента на автомобиле, следует первоначально провести его диагностику. Поводом для проведения проверки ДПДЗ на Ланосе являются разные факторы, о которых узнаем подробно в следующем разделе.

https://youtube.com/watch?v=RlCNnSiI8Gk%3F

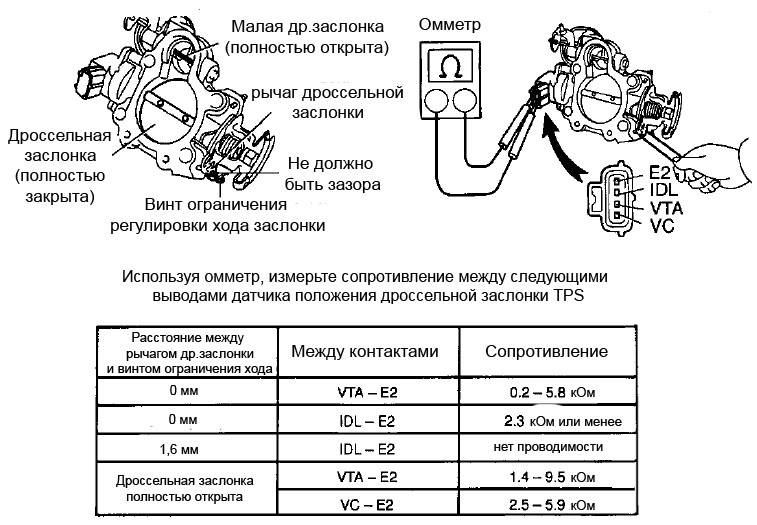

Дополнительная проверка ДПДЗ

Далее стоит протестировать разрывание контактов ХХ. По стандарту они на многих автомобилях располагаются на коннекторах датчика снизу. Подсоедините в контакту один конец мультиметра, а вторым мы будем перемещать дроссельную заслонку. Если напряжение изменяется при проворачивании дроссельной заслонки, то значит все отлично, и датчик работает правильно. Если показания никак не меняются, то попробуйте поменять местами контакты измерительного прибора. Постоянное значение указывает на неисправность в работе ДПДЗ, скорее всего дал сбой переменный резистор. Если вы хороший специалист и разбираетесь в радиотехнике, то можете заменить резистор самостоятельно. Это далеко не считается правильным, поэтому мы вам советуем заменить модуль целиком.

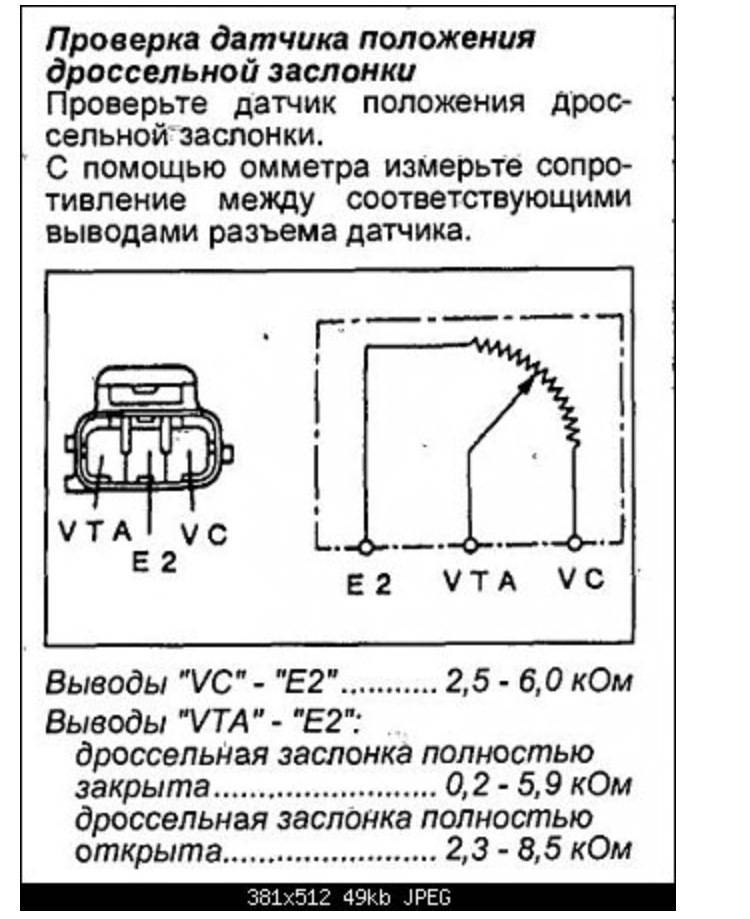

Переменный резистор

Этот резистор считается неотъемлемой частью конструкции модуля. Сопротивление на резисторе изменяется при разном положении заслонки, таким путем и определяется ее точное положение. Для того чтобы понять правильно ли работает нужно подсоединить к мультиметру оставшийся провод. Включается зажигание, а затем медленно перемещается заслонка. Напряжение должно постепенно увеличиваться, помните, что никаких резких скачков не должно быть. Если вы их заметили, то скорее всего у вас проблемы с двигателем. Чтобы их диагностировать понадобится диагностика двигателя, ее вам сделают в ближайшем автосервисе.

Расположение, классификация и маркировка форсунок

После разбора вопроса как работает инжектор, просмотрим поверхностно всю инжекторную систему. Инжекторная система, производит впрыск горючего во впускной коллектор и цилиндр мотора посредством форсунки, которая способна за секунду открываться и закрываться много раз. Система делится на два типа. Классификация зависит от расположения крепления форсунки, устройства ее работы и количества:

Моновпрыск, иначе как центральный впрыск топлива Throttle body injection (TBI), работает посредством одной форсунки, подающей горючие в цилиндры мотора. Подача струи не синхронизирована ко времени открытия впускного клапана мотора. Одноточечный впрыск простой и мало содержит управляющей электроникой. Вся система TBI находится внутри впускного коллектора. Технология сегодня не популярна и почти не задействуется при производстве авто, так как не удовлетворяет нынешним требованиям.
Распределительный впрыск топлива Multiport Fuel Injection (MFI) на сегодня востребован, потому что гораздо совершенен. Его суть в том, что каждая форсунка подает горючее индивидуально к каждому цилиндру. Крепится конструкция снаружи впускного коллектора. Сигналы синхронизированы с последовательностью зажигания двигателя. Этот тип впрыска сложнее по конструкции, однако, мощнее НА 7–10% и экономичнее предшественников.
Сравнение карбюратора и инжектора

Есть несколько классификаций распределительного впрыска:

одновременный – работа всех форсунок синхронна, то есть впрыск идет сразу во все цилиндры;
попарно-параллельный – когда одна открывается перед впуском, а другая перед выпуском;
фазированный или двухстадийный режим – инжектор открывается только перед впуском. Дает возможность на малых оборотах, при резком нажатии на педаль акселератора увеличить момент двигателя. Впрыск проходит в два этапа.
непосредственный (впрыск на такте впуска) GDI (Gasoline Direct Injection) – струя идет сразу в камеру сгорания. Для моторов с таким впрыском требуется и более качественное топливо, где незначительное количество серы и других химических элементов. Мотор GDI способен исправно служить в режиме сгорания сверхобедненной топливовоздушной смеси. Меньшее содержание воздуха делает состав менее воспламеняемым. Горючее внутри цилиндра прибывает как облако, пребывающее рядом со свечей зажигания. Смесь схожа с стехиометрическим составом, который легко воспламеняется.

Инжекторные форсунки имеют разный способ подачи струи:

Электрогидравлический. Работает посредством разницы давления дизеля на поршень и форсунку. Когда клапан обесточен, иглу форсунки жидкостью придавливает к седлу. А если клапан открывается, то открывается и дроссель, после чего осуществляется заполнение дизелем топливной магистрали. Во время этого давление на поршень снижается, а на игле ничего не происходит, что ее и поднимает в момент впрыска.
Устройство инжектора
Электромагнитный. На обмотку клапана поступает электрический разряд, контролируемый ЭБУ. В итоге возникает электромагнитное поле наравне со сдавливанием пружины. Поле притягивает иглу и освобождает сопло для подачи струи. Пружина возвращается в прежнее положение после рассеивания электромагнитного поля, отправляя иглу на свое место.
Пьезоэлектрический. Самый продвинутый тип, применяется в дизельных агрегатах. Скорость его действий превышает предыдущие типы в четыре раза, помимо этого, количество впрыскиваемого топливо максимально выверено. Действия инжектора основаны на принципе гидравлики, работа осуществляется из-за разницы давления. Сначала игла находится на седле, потом ток растягивает пьезоэлемент, который начинает воздействовать на толкатель, чем открывает клапан для движения топлива в магистраль. Затем давление спадает, и игла подымается, вверх осуществляя впрыск.

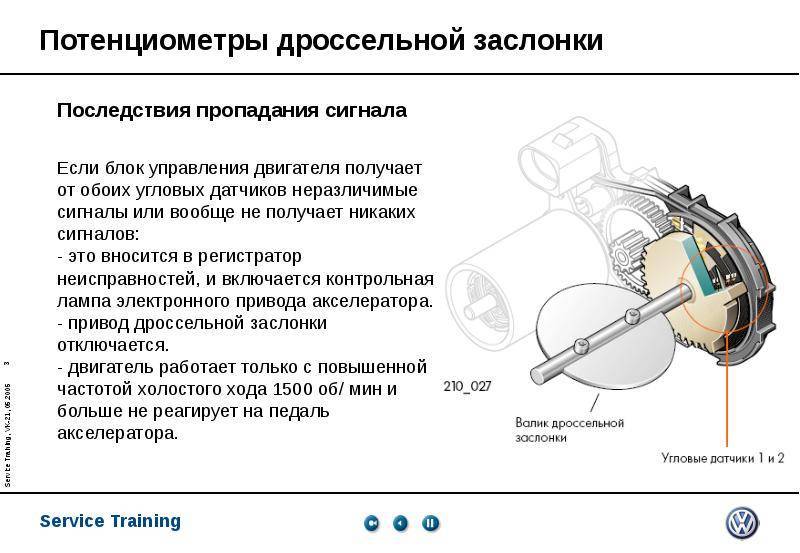

Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?

Тренд автомобильного инжиниринга всех последних лет – планомерное отстранение водителя от непосредственного управления машиной. Пока, слава богу, мы не дошли массово до потери жесткой связи наших рук и ног с поворачивающимися колесами и тормозами, но к тому все явно идет… Как минимум, ни один автомобиль в наши дни уже не выпускается без электронной дроссельной заслонки, при которой мы не отдаем прямую команду дросселю «больше воздуха!» правой ногой через тросик, а высказываем пожелание блоку управления двигателем, который уже сам отправляет команду на заслонку. Хорошо это или плохо, и как с этим жить?

История вопроса

П ринято считать, что так называемый E-газ – это технология последнего примерно десятилетия. В чистом виде – да, но интегрированный электропривод в дроссельных заслонках появился гораздо раньше – еще в 80-х. В те годы на оси заслонки с одной стороны располагался сектор газа, связанный с педалью акселератора классическим тросиком (да-да, «колесико», которое приводится в движение тросиком от педали, называется «сектором газа»!), а с другой стороны ось заслонки соединялась через шестеренчатую передачу с небольшим электромотором.

Собственно, на поведение машины при движении моторчик влияния не оказывал – связь с ногой водителя была олдскульная, механическая и четкая: как надавишь, так и поедешь! А вступал в работу электромотор только в режиме холостого хода, корректируя степенью приоткрытия заслонки обороты при прогреве и после прогрева, а также чуть добавляя газку при включении мощных потребителей электроэнергии и крутящего момента – кондиционера летом, ГУРа на морозе, разных обогревов и т.п. Чуть позже функции моторчика в дросселе расширились – при практически неизменной конструкции добавилось электронных команд: он стал управлять не только оборотами холостого хода, но и оборотами в движении – при включении круиз-контроля и при активации антипробуксовочной системы.

Сейчас же все достигло «апофигея технологичности» – механическая связь заслонки с педалью газа исчезла в принципе, и все команды – как от ноги водителя, так и от сервисных систем – дроссель получает лишь при посредничестве блока управления двигателем. Причин тому – три:

Экологические требования;
Рост экономии топлива;
Удобство в реализации множества современных функций автомобиля.

Электронный дроссель в наши дни

Итак, прямая связь дроссельной заслонки с педалью упразднена полностью и окончательно. Как я уже говорил, нажатием на педаль мы отправляем сигнал в блок управления, а тот в свою очередь анализирует обстановку и множество параметров, а затем отдает команду на подачу воздуха. При этом надо сказать, что за добрый десяток лет развития тандема электронной педали газа и электронного дросселя в его современном понимании система благополучно переросла ряд детских болезней – как чисто физических, так и софтовых.

Изнашивающиеся скользящие контакты датчиков положения заслонки вытеснила бесконтактная индуктивная связь, появилось множество новых функций – не настолько явных, чтобы занять строчку в техническом описании автомобиля, но в комплексе достаточно важных.

Например, ход педали газа стал нелинейным, что позволило лучше контролировать автомобиль во время начала движения: при мощном моторе (где заслонка имеет большой диаметр) исчез риск избыточно резко рвануться вперед при легком касании педали – электронный дроссель в первой четверти хода педали газа реагирует намеренно вяло.

E-газ позволяет наиболее оптимально провести разгон на авто с турбированным двигателем, в значительной мере борясь с турбоямой и обеспечивая более ровное ускорение с низов. Е-газ поможет и при режиме «педаль в пол», когда в случае классической тросовой заслонки первые мгновения идет неоптимальное сгорание смеси, и теряются секунды на разгоне. Конечно же, нельзя не упомянуть эффективную систему автоматического управления тягой мотора для борьбы со сносами и проскальзываниями ведущих колес.

При этом, правда, нужно отметить, что поведение электронного дросселя на бюджетных машинах по-прежнему серьезно отличается от среднеценовых и, тем более, премиальных автомобилей. В «бюджетках» E-газ, к сожалению, излишне туповат, задумчив и не способствует получению истинного удовольствия от драйва.

Да еще порой и на безопасность влияет отрицательно – дроссель с неоптимальным управляющим программным обеспечением реагирует на нажатие педали с задержкой, выдавая момент на колесах тогда, когда уже поздно. При отсутствии систем стабилизации зимой на скользком покрытии и в повороте такая реакция машины способна свести на нет ваши традиционные навыки зимнего вождения и создать аварийную ситуацию.

Замена и ремонт датчика положения дроссельной заслонки ВАЗ 2114

Как понять, что ДПДЗ ВАЗ 2114 сломался?

Признаки неисправности могут пересекаться с поломкой других датчиков, отвечающих за создание топливной смеси:

завышенные обороты на холостом ходу;
ухудшение приемистости автомобиля: можно легко заглохнуть при трогании с места;
снижение мощности: загруженный автомобиль практически не тянет;
при постепенном прибавлении «газа», мотор дергается, «проваливается» тяга;
нестабильные холостые обороты;
при смене передачи может заглохнуть двигатель.

Сломанный датчик ВАЗ 2114 (2115) может выдавать три вида искаженной информации:

полное отсутствие информации;
заслонка разблокирована;
заслонка заблокирована.

В зависимости от этого симптомы неисправности могут меняться.

Для чего нужен датчик положения ДЗ

Датчик положения дросселя — это электронное устройство, которое передает информацию о положении пропускного клапана в определенный период на электронный блок управления (ЭБУ) ДВС автомобиля. Датчик этот включает в себя постоянный и переменный резистор.

Общее сопротивление в датчике равняется около 8 Ом. Устройство дроссельного датчика состоит из трех контактов. На 1 и 2 контакты подается напряжения около 5 Вольт (В), а третий контакт является сигнальным, который связан с контроллером.

Датчик положения устанавливают на корпусе дросселя. Датчик считывает, когда дроссель открывается, а когда закрывается.

Изменение сопротивления ДПДЗ зависит от:

если дроссель полностью находится в открытом положении, то на третьем сигнальном контакте будет максимальное напряжение — 4 В;
если дроссель полностью находится в закрытом положении, то на третьем сигнальном контакте будет минимальное напряжение — до 0,7 В.

Контроллер регулирует напряжение при его изменение. Из-за этого происходит и регулировка объема подаваемого топлива в двигатель авто.

Кроме этого, если датчик положения дросселя сломается, то и коробка переключения передач (КПП) работает не стабильно.

КПП — это второй узел после двигателя, который трудоемко и дорого ремонтируется, поэтому при появлении признаком неисправностей датчика дросселя, не рекомендуется эксплуатировать автомобиль, а как можно скорее заменить его.

Принцип работы инжектора

Самый простой инжектор имеет в своей конструкции следующие элементы:

Электронный блок управления;
Бензонасос (электрический);
Форсунки;
Датчики;
Регуляторы давления.

Как видно, ничего слишком сложного в конструкции инжектора нет, по крайней мере, это касается его механической части. Если коротко, то работа инжекторной системы впрыска происходит следующим образом:

Датчик расхода воздуха измеряет массу воздуха, поступающего в мотор.
Далее эта информация передается в блок управления инжектора, вместе с другими данными (температура силового агрегата, скорость вращения коленвала, температура воздуха, скорость и степень открытия дроссельной заслонки, и другие параметры).
Компьютер анализирует всю эту информацию и точно высчитывает то количество топлива (бензина, дизтоплива, газа), которое требуется для сжигания в поступившей массе воздуха.
Далее происходит подача электрического разряда (определенной длительности) на форсунки инжектора, которые открываются, пропуская топливо из топливной магистрали во впускной коллектор.

Наиболее сложная часть всей инжекторной системы – это электронный блок управления (сокращенно – ЭБУ). Он представляет собой микрокомпьютер, производящий вычисления по программе, внесенной в его память. Программа составлена таким образом, что успевает анализировать все параметры работы двигателя и реагировать на изменение информации, полученной от внешних датчиков.

Именно поэтому для корректной работы инжектора крайне важны следующие два компонента: каталитический нейтрализатор отработанных газов и датчик кислорода (лямбда-зонд).

Каталитический нейтрализатор. Внешне он имеет сходство с сотами, которые покрыты специальным слоем. Его задача состоит в дожигании несгоревшего топлива, вылетающего из камеры сгорания вместе с выхлопными газами. Но он теряет эту способность в результате всего нескольких заправок этилированным бензином. Однако не только топливо может стать причиной неисправности. Часто нейтрализатор просто оплавляется в результате длительной езды на обогащенной смеси – соты попросту забиваются нагаром. Это происходит в результате поломки датчика кислорода или неисправностей в системе зажигания.
Датчик кислорода. Чаще всего автомобили оснащают циркониевыми датчиками, которые прогреваются до рабочей температуры (свыше 300 °С) и подают блоку управления информацию о состоянии смеси, ориентируясь на состав выхлопа. Если смесь слишком богатая или бедная – компьютер корректирует подачу топлива, соответственно увеличивая или уменьшая его количество.

Как вы могли убедиться, инжектор представляет собой весьма сложный механизм. Поэтому такие операции, как чистка инжектора или его ремонт, мы не рекомендуем проводить самостоятельно.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

прикуривание двигателя машины от авто с заведенным силовым агрегатом;
ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
демонтаж зажимов батареи при заведенном двигателе;
активация стартерного устройства с отключенной силовой шиной;
негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
механические повреждения устройства, которые могут произойти в случае аварии;
ошибки, допущенные при перепрошивке девайса;
неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
троение мотора машины;
на электронные устройства и оборудование перестало подаваться питание;
на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

Выявление места повреждения в функционировании модуля.
Повторное измерение параметров сопротивления.
Поиск точки крепления электропроводника.
Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.
