Замена топливного фильтра тойота королла

Правила безопасности

Пары бензина для организма человека являются сильным ядом. При химическом отравлении может возникнуть головная боль, слабость, тошнота, головокружение. В долгосрочной перспективе, при постоянном контакте с бензином, он может играть роль канцерогена. Бензин также взрыво- и пожароопасен.

Поэтому необходимо соблюдать следующие правила безопасности при замене топливного насоса:

Не производить работ в закрытом или слабо проветриваемом помещении;
Исключить любую возможность контакта с открытым пламенем (не курить, не подсвечивать рабочую зону огнём);
Для минимизации утечек бензина, перед разборкой колбы, слить весь бензин, который возможно, в герметичную тару;
Если произошла утечка – сразу использовать обтирочный материал. После использования, во избежание распространения ядовитых паров, переместить в закрывающуюся тару;
При возникновении признаков отравления немедленно покинуть рабочую зону и выйти на открытый воздух. При ухудшении состояния обратиться за медицинской помощью.

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

гаечные ключи;
плоскогубцы;
отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

снять с аккумулятора клеммы и заднее сидение авто;
открутить декоративную прокладку;
отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
отсоединить топливные магистрали;
вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

вначале демонтировать наконечники соединительных трубок;
ослабить крепление, открутив гайку;
отсоединить трубки от топливного фильтра;
снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

вначале нужно открутить все крепежи, ослабить хомуты;
отсоединить от корпуса топливные шланги, снять разъем водного датчика;
после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Замена салонного фильтра Тойота Королла –

Toyota Corolla – это обладатель многих званий: это одновременно и одна из самых старых марок в серии завода (первое поколение выпущено в 1966 году), и обладатель рекорда Гиннесса как самый продаваемый автомобиль в мире – число проданных «Королл» еще в 2000 году перевалило за 25 миллионов. Затем всего за 6 лет это число выросло еще на 10 миллионов – согласитесь, отказать в популярности этому автомобилю просто невозможно.

На наших дорогах же самый частый гость – это Corolla в кузовах 120 (2000-2007 года) и 150 (2008-2012 года). Эти автомобили до сих пор демонстрируют неплохой уровень комфорта и оснащения, при этом их цена на вторичном рынке вполне доступна, а обслуживание нетрудно – заменив самостоятельно фильтр салона на Тойота Королла, Вы потратите всего пару минут, а никакого инструмента для этого не будет нужно.

Как часто нужно производить замену?

По регламенту для девятого поколения замена салонного фильтра Тойота Королла должна выполняться на четных ТО, то есть каждые 20 тысяч километров.

У большинства современных автомобилей эта периодичность чаще, и то фильтр не всегда способен проработать такое время достойно.

Поэтому в большинстве случаев есть смысл говорить о разумности замены салонного фильтра на «Короллах» каждые 10 000 км пробега, исключением станут лишь северные регионы – зима в них долгая, поэтому темпы загрязнения фильтра пылью и органикой заметно меньше.

Самые жесткие условия эксплуатации – это нечерноземные регионы: летом фильтр активно собирает пыльцу, пух, дорожную пыль и микрочастицы сажи из выхлопа, осенью к этому добавляются влажные листья, которые быстро приводят к развитию гниения на шторке фильтра.

Выбор салонного фильтра

На Corolla 120 штатный салонный фильтр проходит по каталогам под артикулом 87139-YZZ07. Он недорог (цена в пределах 400 рублей), поэтому выбрать вместо него аналог можно разве что при отсутствии оригинала в наличии или при желании приобрести угольный фильтр.

Аналоги штатного фильтра для этой серии:

TSN 9.7.27,
MANN CU 2035,
Filtron K 1123,
Bosch 1987432088,
Champion CCF0052.

На Corolla 150 салонный фильтр имеет номер 87139-YZZ16. Порядок цен на него аналогичен ранее применявшемуся, выбор аналогов также достаточен.

Из них наиболее популярны TSN 9.7.153, Filtron K 1210A, Sakura CAC-1114, MANN CUK 1919.

Инструкция по замене салонного фильтра на Toyota Corolla

На обеих модификациях доступ к салонному фильтру потребует снятия бардачка, так что предварительно освобождаем его от содержимого. Зимой салон нужно предварительно прогреть – промерзший пластик хуже гнется, зато легче трескается.

На Corolla 120 нужно надавить на боковины бардачка в самой задней части, чтобы вывести ограничители из зацепления.

Аналогично поступаем на Corolla 150.

Далее бардачки легко снимаются с нижнего крепления, выполненного в виде крючьев.

Крышка салонного фильтра расположена горизонтально, удерживается пластиковыми защелками по бокам.

На 120 кузове:

На 150 кузове:

Открыв крышку, достаточно просто вытащить старый фильтр наружу. При этом накопившиеся на нем листья могут ссыпаться вниз в вентилятор печки, так что стоит делать это аккуратно.

Вынув старый фильтр, вталкиваем на его место новый, после чего можно защелкнуть крышку и вернуть на место бардачок.

Профилактическая чистка кондиционера на Corolla выполняется через дренаж, поэтому выбирайте аэрозоль с трубкой-удлинителем. Подняв коврик в ногах пассажира, находим дренаж и вытаскиваем его из отверстия в кузове.

Далее заводим в дренаж трубку аэрозольного баллона и распыляем внутрь средство. После этого нужно быстро вернуть дренаж на место – средство начнет активно вытекать сразу после извлечения трубки. Подождав около десяти минут, включаем кондиционер автомобиля в режиме рециркуляции на малых оборотах вентилятора, воздух направляем в ноги – воздушный поток окончательно продует испаритель, при этом остатки средства вытекут в дренаж.

Toyota Corolla в кузове Е120

Для замены понадобится следующее:

крестообразная отвертка;
плоская отвертка;
чистый обтирочный материал;
головка на 8 мм с воротком (необязательно);
пылесос.

Пошаговая инструкция по замене:

Снимаем задние сиденья. Поднимаем сиденья (не трогая при этом спинки) и с небольшим усилием выводим их крепления из пазов в кузове;
Ближе к левой стороне кузова находится лючок доступа к топливному баку. Аккуратно приподнимаем его, по кругу помогая плоской отверткой, если не снимается руками;
Под лючком, надавив на кнопку-фиксатор, снимаем фишку питания и отводим в сторону;
Протираем от пыли или пылесосим пространство под крышкой;
Сбрасываем давление в системе. Для этого при отключенной фишке бензонасоса запускаем двигатель и даём ему поработать, пока он не заглохнет.

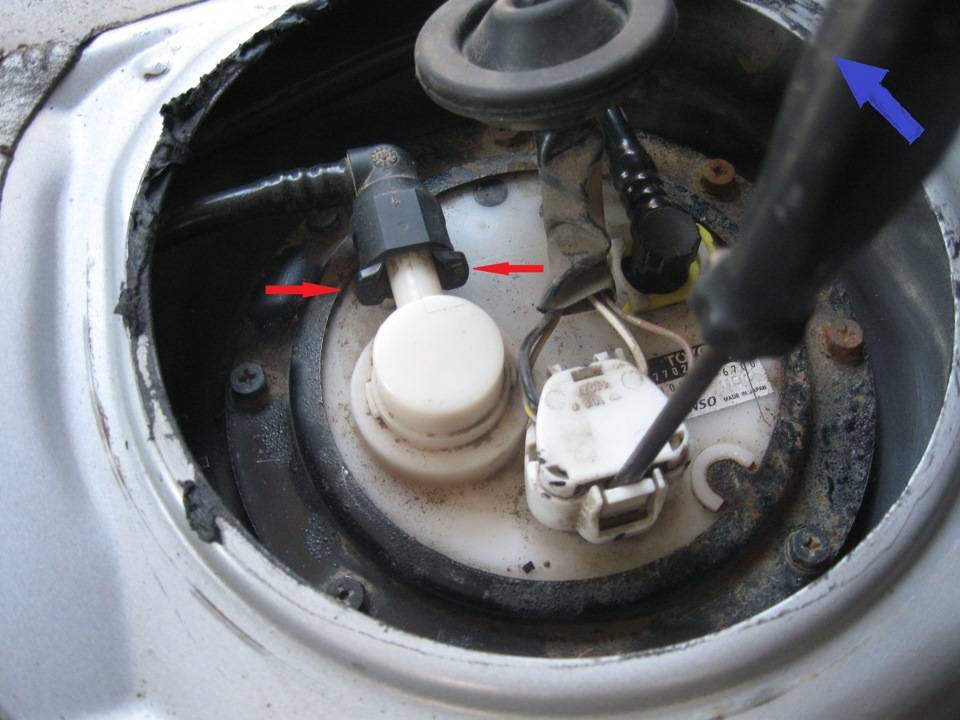

Отключаем шланг обратки. Для этого вынимаем желтую скобу (если не удается с первого раза потянуть за нее и достать, можно плоской отверткой раздвинуть концы, тогда снимется легче) и, с небольшим усилием потянув вверх, отсоединяем. Чистой тряпкой вытираем пролившийся бензин.
Отключаем шланг подачи. Для этого нажимаем на скобы-фиксаторы по бокам от наконечника шланга и отсоединяем. Обтирочным материалом убираем пролившийся бензин

Его может быть значительно больше, чем в предыдущем случае, если не сбросить давление;
Крестообразной отверткой (или головкой на 8 мм с воротком) отвинчиваем 8 винтов крепления крышки топливного насоса;
Осторожно вынимаем колбу, чтобы не повредить поплавок датчика уровня топлива;
Отсоединяем клемму датчика уровня топлива;
Нажимая на клипсы по кругу, отсоединяем верхнюю часть корпуса;
Отсоединяем датчик уровня топлива. Для этого надавливаем на него вниз, пока крепления не выйдут из пазов.
Отключаем фишку топливного насоса (от самого насоса, не от верхней части корпуса);
Подобно верхней части корпуса, отсоединяем нижнюю, где находится насос. Не теряем нижнюю резиновую прокладку;
Вытаскиваем топливный насос вместе с уплотнителем;

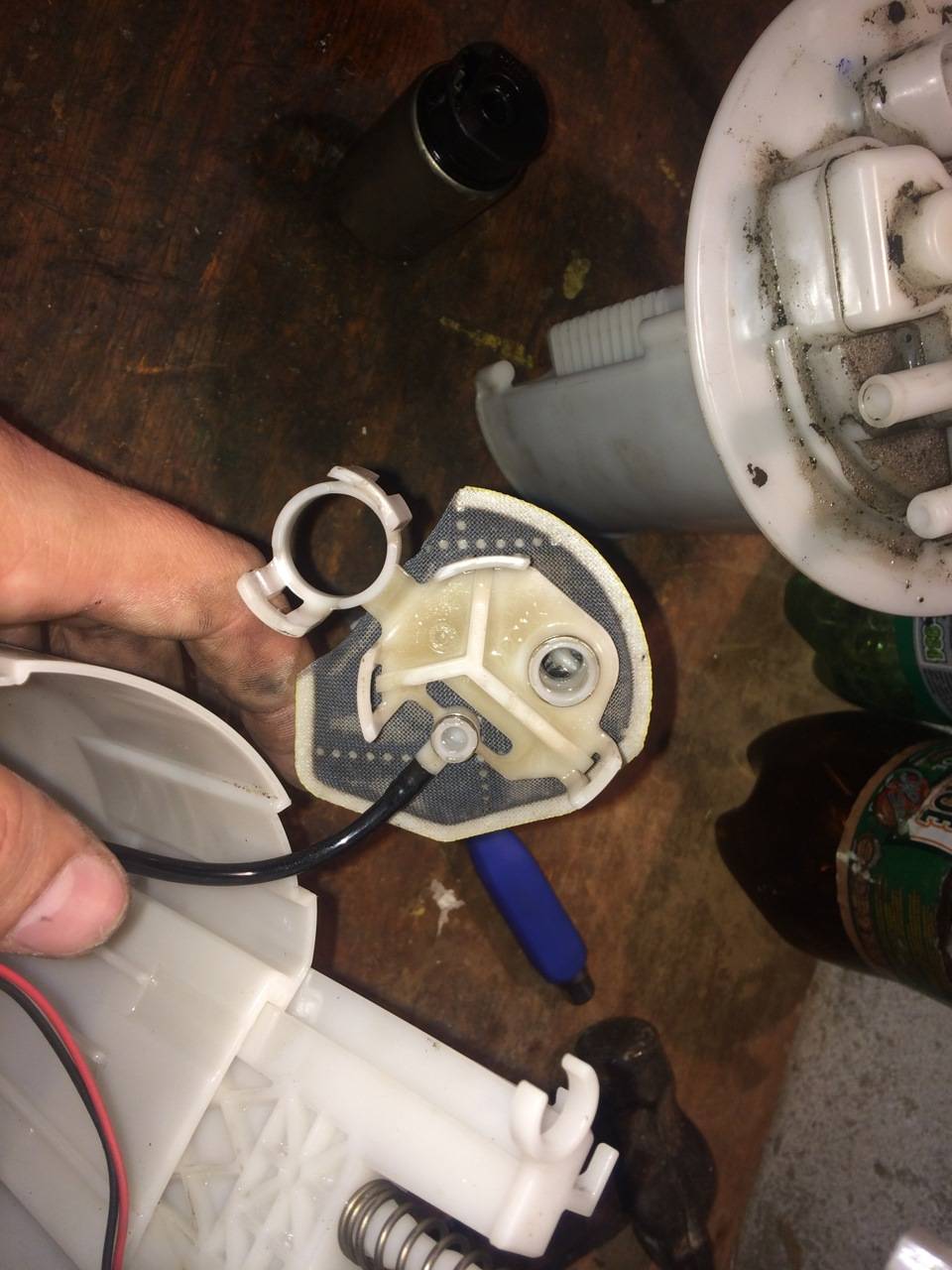

Снимаем сетчатый фильтр грубой очистки топлива

Для этого отверткой аккуратно поддеваем фиксирующий колпачок в месте крепления к насосу, затем снимаем фильтр;
Отсоединяем выходной наконечник обратки (на нижней части корпуса) и уплотнительное кольцо с клапаном (на верхней части);
Берем новый топливный насос и производим на него монтаж всех элементов в обратном порядке.

Не теряем нижнюю резиновую прокладку;
Вытаскиваем топливный насос вместе с уплотнителем;
Снимаем сетчатый фильтр грубой очистки топлива. Для этого отверткой аккуратно поддеваем фиксирующий колпачок в месте крепления к насосу, затем снимаем фильтр;
Отсоединяем выходной наконечник обратки (на нижней части корпуса) и уплотнительное кольцо с клапаном (на верхней части);
Берем новый топливный насос и производим на него монтаж всех элементов в обратном порядке.

Признаки необходимости замены

Если почитать инструкцию по эксплуатации автомобиля, то там указано, что смена должна производиться через 80 000 км пробега. Случается так, что фильтрующий элемент служит более 100 тысяч км, а иногда его приходится выбрасывать раньше указанного срока. Это зависит от качества применяемого топлива. Пока качество отечественного автомобильного топлива не соответствует стандартам Японии, это необходимо учитывать во время эксплуатации автомобиля.

ЧИТАТЬ ДАЛЕЕ: Как поменять салонный фильтр на Тойоте Королла

Что должно насторожить владельца Тойоты Королла во время её эксплуатации? Нельзя допускать полного засорения топливных фильтров машины. Это чревато сокращением срока службы двигателя. Загрязнение его происходит не сразу, а на протяжении какого-то времени. Поэтому вызывать тревожные опасения должны такие признаки поведения машины:

Неравномерность работы двигателя на разных режимах работы.
Замедление разгона, ухудшение динамики автомобиля.
Нестабильность при запуске двигателя.
Самопроизвольная остановка мотора.

Фильтр в оригинальном исполнении

Оригинальное исполнение фильтрующего элемента для Тойоты Королла, в отличие от производства других компаний, устроен по сотообразной схеме фильтрации, которая остаётся работоспособной на протяжении длительного срока эксплуатации автомобиля.

Фото 1. Оригинальный топливный фильтр на Сorolla

Пластиковый корпус блока подачи топлива, в который вмонтирован и фильтрующий элемент. В оригинальном устройства очистка топлива производится с помощью как традиционных бумажных элементов, так и стекловолокна с полиэфиром. Улавливая самые мелкие частицы загрязнений, система фильтрации не теряет при этом свою пропускную способность.

Как и любой элемент очистки, в котором не предусмотрено удаление отфильтрованного состава, оригинальный фильтр не может быть вечным. Его ресурс ограничен определённым временем или пробегом автомобиля. По рекомендации компании-производителя замену нужно выполнять через 80 000 километров пробега.

Конечно, скорость заполнения фильтрующего наполнителя примесями и водой не одинакова при эксплуатации в различных странах и климатических зонах. Прежде всего, она определяется степенью чистоты самого топлива, затем уже конструкцией и материалами устройств топливной системы, образованием своих, внутренних загрязнений. Последний фактор в Тойоте Королла, как с кузовом е120, так и е150 практически безупречен, и на работоспособность фильтра влияет лишь чистота топлива и отсутствие в нём воды.

Нет секрета в том, что в условиях использования автомобиля в России замену следует производить чаще, чем указано в инструкции завода – изготовителя. Также само приобретение оригинального изделия на российском авторынке иногда оказывается проблемным. И ещё при выборе и замене нужно уметь отличать оригинальный вариант предложения от высококачественной подделки.

Симптомы забивания

Выявить явные симптомы забивания фильтрующего элемента достаточно трудно. Связано это с тем, что пропускная способность фильтра снижается постепенно. Поэтому об его забивании можно судить лишь по косвенным симптомам

Наиболее частыми проявлениями необходимости уделить внимание топливному фильтру являются:

двигатель под нагрузкой работает нестабильно;
динамика автомобиля постепенно ухудшается;
силовой агрегат периодически глохнет, особенно при интенсивных разгонах;
запуск двигателя происходит не с первого раза;
звук работы бензонасоса поменялся, ощущается, что он работает в натяг.

Подробнее о фильтрах

На машину устанавливают определенный вид фильтрующего агрегата в зависимости от типа кузова, года ее производства. Перед заменой необходимо правильно подобрать его. Эксперты выделяют несколько видов, подходящих для «японца».

Для моделей Corolla-180 лучше выбирать изделие с артикулом 23300-28040.
На кузов «Тойота-Королла-150» топливный фильтр ставят с артикулом 77024-12030.
Для кузова 120 подойдет модель с грубой системой очистки.

Не стоит опасаться приобретать китайские или корейские продукты. При условии покупки у надежного продавца казусов с автодеталями не случиться. Необходимо учитывать VIN-номер при выборе. Тогда вероятность ошибиться будет равняться нулю.

Пошаговая инструкция при замене фильтрующего элемента и насоса

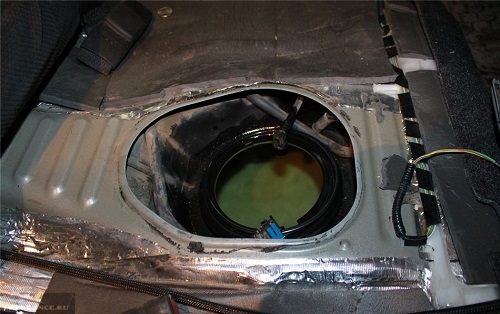

Люк, ведущий к топливному баку

Менять бензофильтры важно для сохранения мощности двигателя, отсутствия проблем при его пуске и для продления срока эксплуатации поршней, поршневых колец, шатунов и пальцев

Запчасти и инструменты

Перед тем как поменять топливный фильтр на Королла, необходимо подготовиться. Для этого следует заранее приготовить необходимые инструменты и материалы. Нам понадобятся:

бензофильтр грубой очистки;
фильтр топливный тонкой очистки;
отвертка с прямым шлицем для крепежных изделий узкая;
отвертка с крестовым наконечником.
гаечный ключ на 8,
фен.

Также подготовьте большое количество ветоши и емкость с водой.

Выполнение работ

Бензофильтр Королла находится в баке и является частью модуля бензонасоса, состоящего из:

насоса топлива;
бензофильтра первичной очистки — компонента, очищающего горючее от лишней влаги и различных примесей;
фильтра финальной очистки — компонента, тщательно фильтрующего горючее от частиц меньшего размера;
поплавка, показывающего количество горючего.

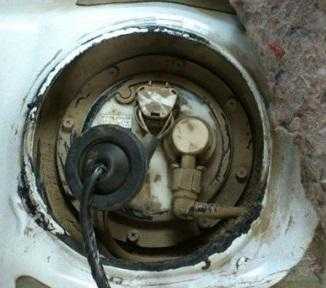

Крышка бензонасоса

Перед началом работы следует слить горючее из системы, чтобы потом не залить им салон автомобиля. Для этого нужно выдернуть предохранитель из блока предохранителей, и оставить двигатель работающим на холостом ходу до тех пор, пока бензонасос и магистраль не опустошится и мотор не заглохнет. Далее открыть крышку бензобака для спуска давления. Также замену фильтров на Toyota Corolla e120 рекомендуется проводить с небольшим остатком топлива в баке.

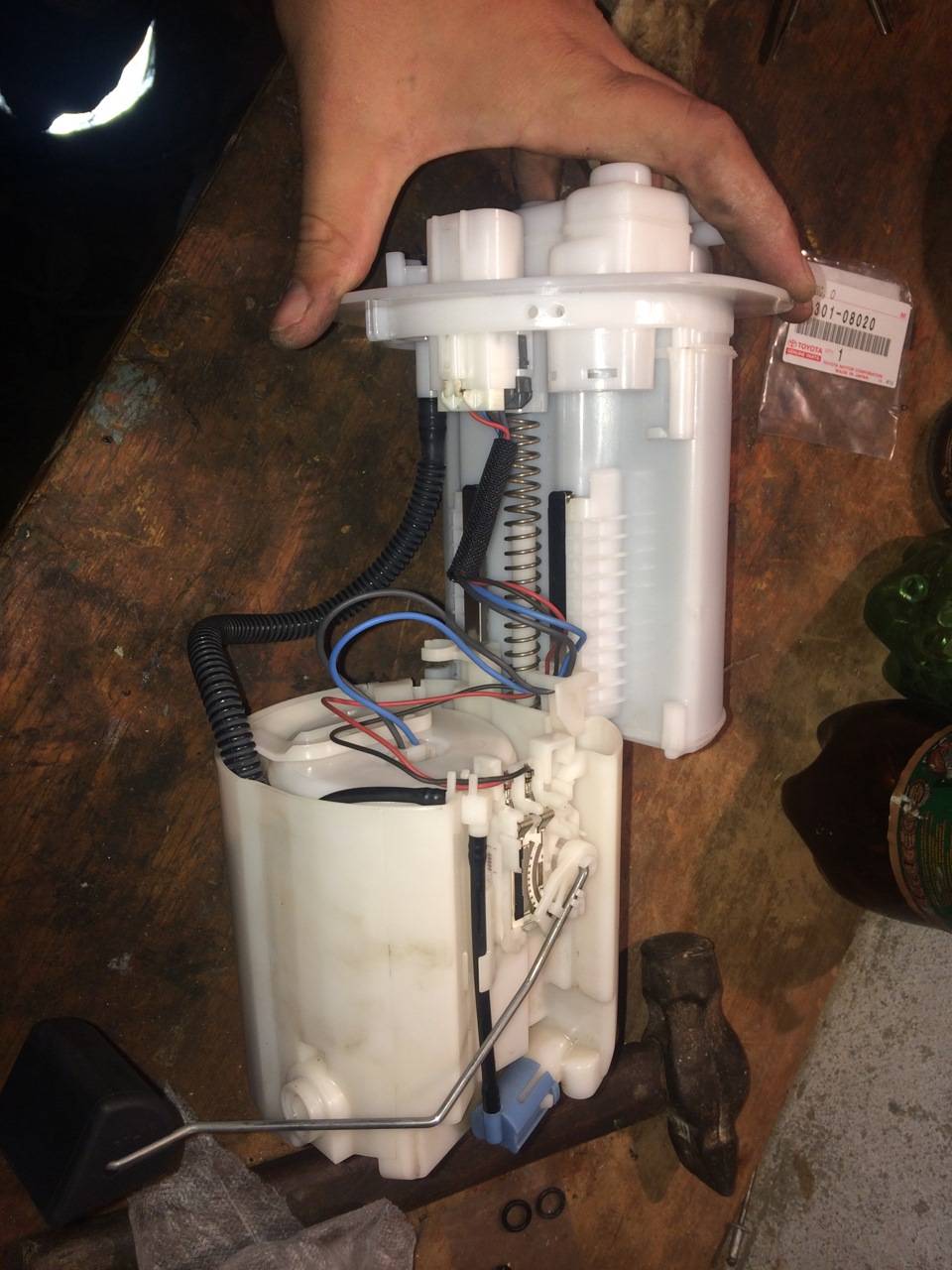

Бензонасос и фильтры в сборе

Для начала требуется отсоединить минусовую клемму АКБ. Затем снимаем заднее сиденье, зафиксированное двумя защелками и направляющей. Делать это нужно резкими движениями. Под сиденьем находится крышка полости бензобака с проводами, подсоединенными к ней. Крышка крепится герметиком и поднимается при помощи отвертки с плоским наконечником. Таким образом освобождается вход в небольшое пространство над баком, где установлен блок топливной системы. Во избежание попадания грязи в бак нужно прочистить пылесосом под местом, где было сиденье, а затем и над самим баком.

Далее следует открутить 8 болтов и вынуть бензонасос. Делать это следует под углом из-за поплавка, который прикреплен к проволоке на достаточном расстоянии.

Теперь можно оценить степень загрязненности бака и сетки грубой очистки. Степень загрязнения бензофильтра тонкой очистки увидеть не получится.

Следующей задачей является разобрать топливный модуль. Для этого демонтируем поплавок, отогнув пластиковую защелку. Затем снимается сеточка и отсоединяется фильтр тонкой очистки, который зафиксирован резиновой прокладкой.

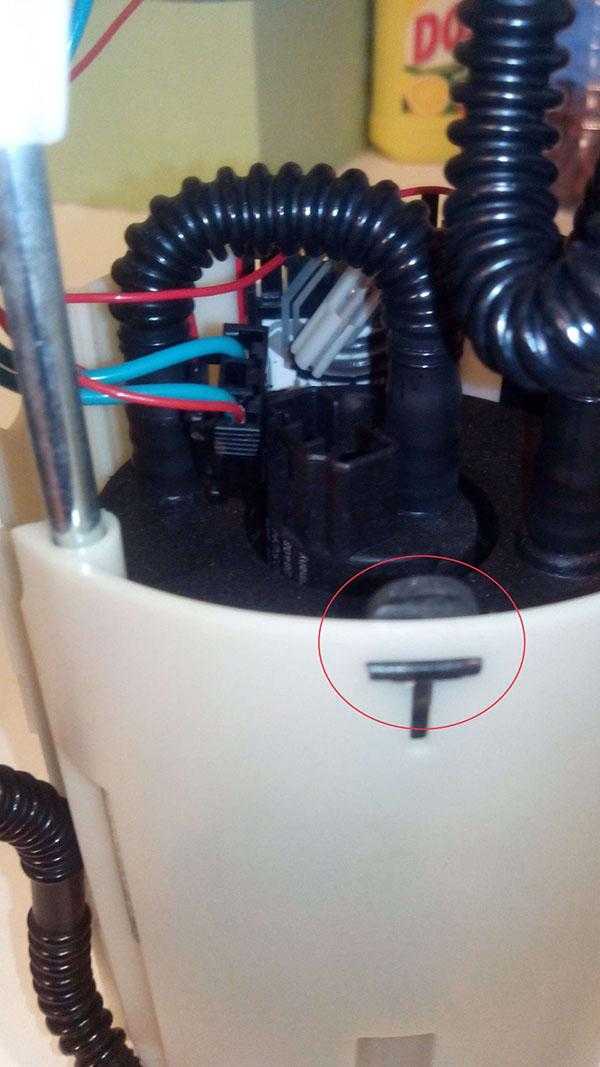

Одна защелка

Разбирая старый бензофильтр, важно не потерять резинки, на случай, если не были куплены новые. Сложнее всего снимается резинка из верхней части бензобака. Резинки вставляем в новый фильтрующий элемент, аналогично расположению в старом, и комплектуем конструкцию

Проблематично становится на место фильтр для грубой очистки и фиксирующее стопорное кольцо

Резинки вставляем в новый фильтрующий элемент, аналогично расположению в старом, и комплектуем конструкцию. Проблематично становится на место фильтр для грубой очистки и фиксирующее стопорное кольцо.

Еще две защелки

Теперь возвращаем все детали на место в той последовательности, в которой снимали. Гайки снова закручиваем, трубки присоединяем. Но перед тем, как поставить на место сиденье, стоит проверить, как работает система. Для этого вставляем ключ в зажигание и поворачиваем его в положение «ON», но не заводя автомобиль. Работа бензонасоса должна быть слышна. Звук должен быть привычным. Металлическая крышка бака устанавливается при помощи того же герметика, после этого можно устанавливать на место заднее сиденье.

Возможные неприятности и сложности

После замены и помещения бензонасоса в бак для топлива автомобиль может не завестись с первого раза. Причиной этого может стать слабая герметизация топливных трубок, вследствие чего бензонасос не создает в магистрали достаточное давление.

Негерметичные трубки бензонасоса

Также стоит быть внимательным огнем и искрами вблизи места проведения работ, т.к. после снятия крышки пары бензина из бака быстро наполняют салон.

Проверяем герметичность до установки

Процесс замены топливного фильтра на Тойота Королла e150

Процесс смены топливного фильтра у Toyota Corolla E150 достаточно тяжёлый и трудоёмкий, поэтому, тем, кто не уверен в своих силах, рекомендуется обратиться в автосервис к специалистам.

Алгоритм

Итак, приступаем сразу к проведению процесса:

Первым делом необходимо обесточить транспортное средство. Для этого с АКБ удаляется минусовая клемма.
Далее, будет необходимо демонтировать заднее сиденье.

Топливный фильтр располагается в бензобаке, который под задними сиденьями.

Теперь удаляем крышку, закрывающую доступ к топливному баку.

Добравшись до заглушки бака…

Отсоединяем колодку проводов питания бензинового насоса.

Отсоединяем проводку бензонасоса.

Очищаем поверхность пластиковой крышки топливного резервуара. Стравливаем давление в системе и отсоединяем трубки подвода и отвода топлива.

Тряпочкой очищаем крышку доступа в топливный бак.

Снимаем трубки подачи топлива.

Фиксирующая крышка снимается при помощи поворачивания против часовой стрелки.

Откручиваем фиксирующую крышку.

Снимаем её, вместе топливным насосом и фильтром.

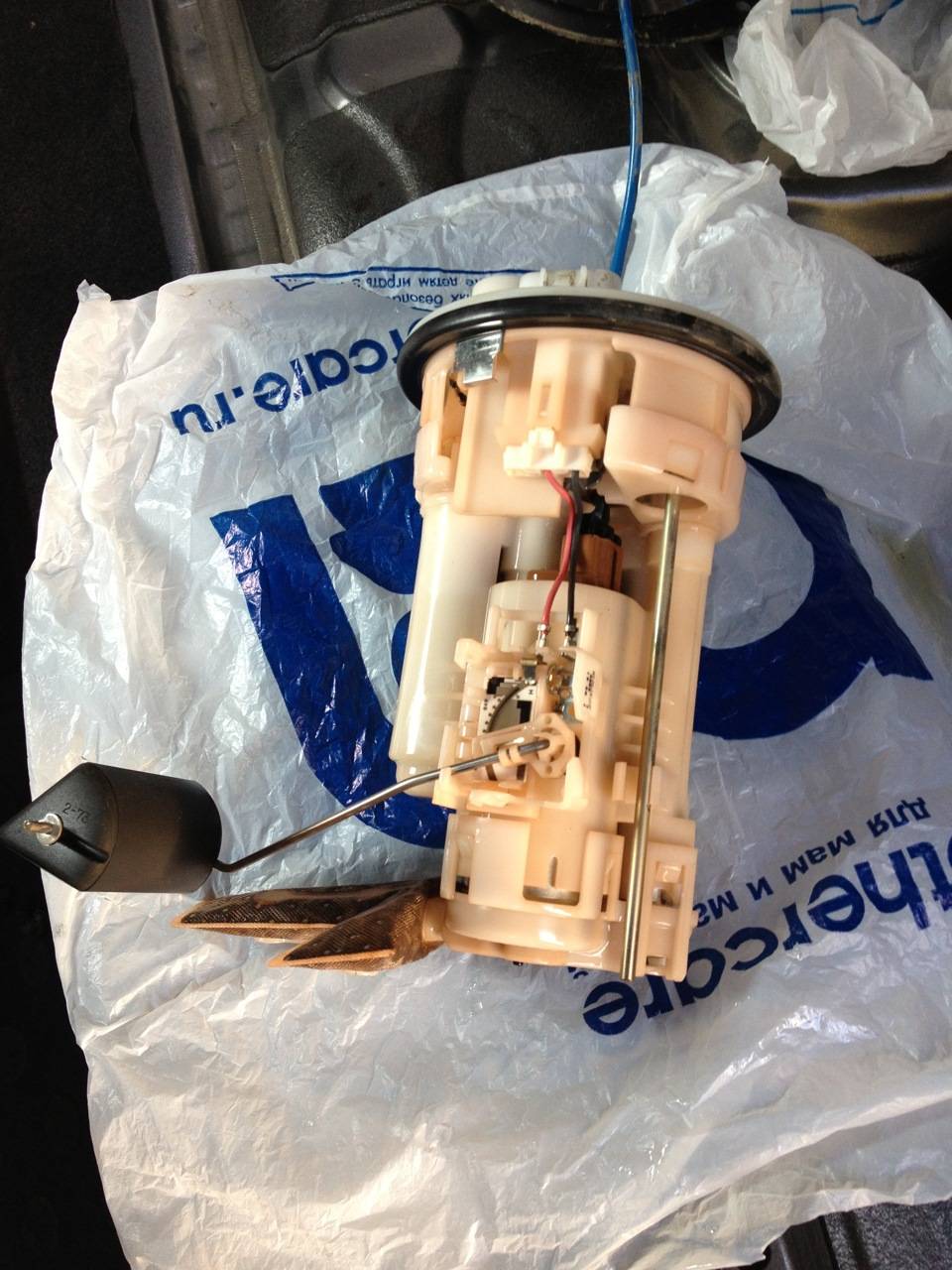

Вынимаем насос вместе с фильтром.

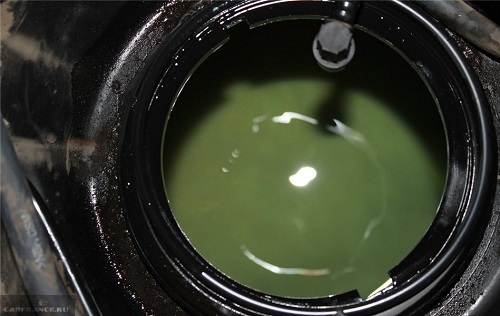

Вот так выглядит доступ в топливный бак.

Теперь необходимо демонтировать сетку и поплавок.

Откручиваем элементы, которые понадобятся для установки на новый фильтр.

Очищаем сетку-фильтр при помощи жидкости для чистки карбюраторов. Мало кто знает, но лучше нагреть немного жидкость, тогда сетка очистится лучше.

Загрязненную сетку-фильтр можно промыть жидкостью для чистки карбюраторов…

…или другими специальными средствами. В крайнем случае — заменить.

Устанавливаем новый фильтр, на который необходимо обратно надеть сетку и поплавок.

Проводим сборку узла.

Производим сборку узла и установку обратно в топливный бак.

Подсоединяем трубки и электрику.

Артикулы и выбор изделия

Выбор изделия производится достаточно просто. Кроме оригинального топливного фильтра, существует только один аналог, который, как показывает практика, и берут автомобилисты. Итак, рассмотрим, какие фильтрующие элементы предлагает нам автомобильный рынок:

Toyota 77024-12050 – оригинальная деталь, которая стоит около 4000 рублей.

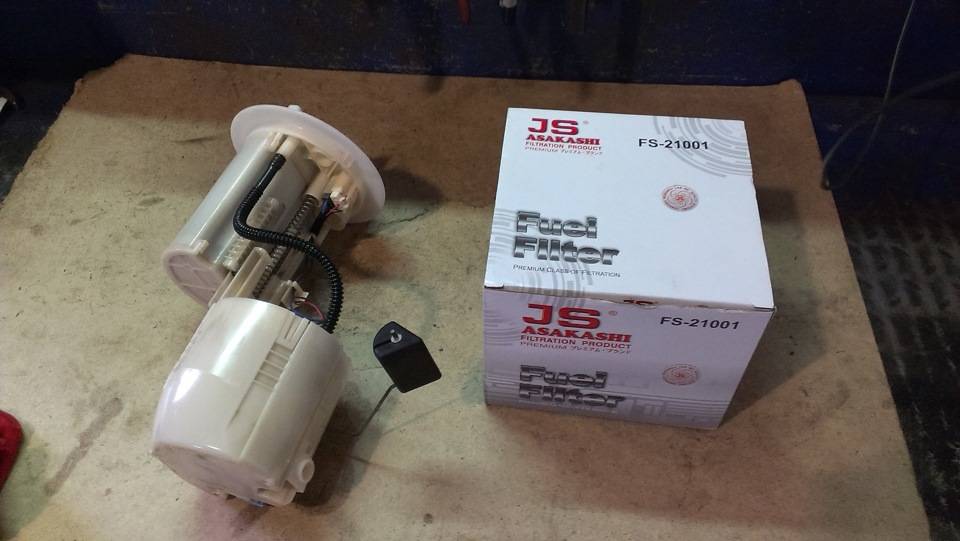

JS Asakashi FS21001 – единственный, представленный на рынке, аналог со стоимость тоже в 4000 рублей.

О смене фильтрующего элемента на 120-м кузове Toyota Corolla

Сразу хочется предупредить о строжайшем исполнении правил по пожарной безопасности при выполнении данной операции. До начала работ необходимо приготовить:

Пустую ёмкость для остатков топлива.
Тряпки или ветошь.
Новый фильтрующий элемент.
Уплотнительные прокладки.
Плоскую и крестообразную отвертки, а также пылесос.

Чтобы приступить к снятию, необходимо поднять заднее пассажирское сиденье автомобиля, а затем снимается обивка днища. Она закреплена двумя винтами и пистоном. Чтобы их освободить, потребуется ключ на «10» и отвёртка.

ЧИТАТЬ ДАЛЕЕ: Диагностика Тойота Королла

Коврик поднимают на сиденья и укрепляют ремнями безопасности, чтобы он не мешал дальнейшим операциям. Под ковриком необходимо демонтировать слой из пенопласта. После этого станет видна крышка бензонасоса, которая легко снимется, если её поддеть чем-то острым. К замене не приступайте до тех пор, пока пылесосом не будет убран весь скопившийся там мусор.

Снимаются патрубки с бензонасоса и сливаются остатки бензина в пустую канистру. После этого следует произвести запуск двигателя Тойоты Королла для полной выработки имеющегося топлива в системе питания. После остановки мотора его прокручивают стартером ещё несколько раз и снимают с аккумуляторной батареи клеммы.

После этого можно приступить к снятию блока с насосом. Понадобится помощь крестообразной отвёртки и ключика на «8», а также ветоши или тряпки для выливающегося бензина. Когда блок с насосом будет вынут, можно приступать к демонтажу фильтрующего элемента.

Необходимо освободить две защёлки на корпусе и несколько клипс. Потом легко с небольшими усилиями извлекают его из корпуса. Вынув старый, вставляют в корпус бензонасоса новый элемент тонкой очистки. На заключительном этапе промывается и продувается сеточка заборника топлива, а сборка производится в обратном порядке.

Топливный фильтр на Короллу 120

На Toyota Corolla девятого поколения (2000-2006 гг.) с бензиновыми двигателями 1.4, 1.6, 1.8 топливный фильтр находиться в бензобаке. Он вмонтирован в специальный топливный узел (модуль) вместе с насосом, фильтром-сеткой и датчиками. Чтобы добраться до модуля, нужно поднять заднее сидение в салоне, и открутить под ним лючок, который и удерживает этот топливный узел. Номер необходимого фильтра будет отличается в зависимости от года выпуска автомобиля, а также от того, в каком она кузове.

В отличии от многих других автомобилей, где основной фильтр тонкой очистки топлива также расположен в баке, в сборе с насосом, на Королле его можно менять отдельно от всей конструкции, и он имеет свой оригинальный артикул.

Артикул	Кузов / период установки	Высота, мм	Диаметр корпуса, мм
2330021010	До 2004 года / кроме кузова хэтчбек	86	52
2330023040	После 2004 года / кроме кузова хэтчбек	142	96.6
233000D020	Хэтчбек	130	110

2330021010

233000D020

Наиболее покупаемые аналоги представлены ниже в таблице.

Производитель	Артикул	Цена, руб.
До 2004 г., кроме хэтчбек
Blue Print	ADT32375C	660
Nipparts	J1332083	350
После 2004 г., кроме хэтчбек
Blue Print	ADT32360	470
JS Asakashi	FS 6301	800
Для кузова хэтчбек
Masuma	MFF-T116	1100
JS Asakashi	FS 8018	1100

Фильтр-сетка тоже отличалась в зависимости от года установки. До 2004 г. ставили 2321723010, самый популярный аналог — Blue Print ADT32401C, цена — 800 руб. После 2004 г. устанавливали сетку под артикулом 232170D090, популярный заменитель — LEDO 80014LFFB, цена 70 – руб.

Фильтр топлива на Corolla 120 дизель

На Тойота Королла 120 с дизельными двигателями 1.4 и 2.0 топливный фильтр вынесен из бака, и расположен в подкапотном пространстве, что делает доступ к нему намного удобнее, чем на бензиновых авто. Он никак не отличается в зависимости от объема двигателя или же комплектации. Артикул оригинала – 2339033030. Запчасть выполнена в металлическом корпусе, имеет резьбу для подсоединения.

Размеры фильтра топлива 2339033030
Резьба	Высота, мм	Диаметр, мм
3/4″-16UNF-2B	123	72

Самые часто используемые аналоги можно выбрать ниже из списка.

Производитель	Артикул	Цена, руб.
Sakura	FS 1108	530
BOSCH	1457434440	600
MAHLE	KC100D	640

Это интересно: Число оборотов двигателя у Smart Forfour: распишем главное
