Так в чем причина?
Что спровоцировало такое поведение Лада Гранта? Перечень причин может быть достаточно солиден, когда не крутит стартер. Наиболее распространенным вариантом отказа будет электрический фактор, а точнее – отсутствие массы на клемме стартера или недостаточный контакт на выводах или в разъемах.
После продолжительного простоя требуется проверка уровня заряда АКБ, поскольку если источник «посажен», то завести не получится не только Лада Гранта, но и любой иной автомобиль
В процессе проверки обращайте внимание на плотность посадки клемм. Когда машина достигла трехлетнего возраста, то возможен старт окислительных процессов на соединениях проводки
Не забывайте, что холод запросто может «съесть» более 2/3 заряда АКБ. Если пришлось оставить авто на морозе, то следует позаботиться об укрытии его спец — чехлом. Перед этим рекомендуем очистить контакты клемм с выводами батареи.
Иногда Лада Гранта может отказать вам в запуске мотора, особенно когда не крутит стартер, по причине какого-то изъяна в топливной системе. Это проявляется на мгновенно глохнущем после пуска моторе. Наиболее распространенная причина – выход насоса из исправного состояния. Для поверки следует демонтировать узел и напрямую запитать его от АКБ. Если компонент отказался работать, значит, меняем на новый аналог. Нельзя оставлять без внимания шланги и топливные трубопроводы, а внимательно их исследовать на предмет повреждения и разгерметизации. Процедура простейшая — осмотр магистралей под днищем и под капотом. Не забывайте о контроле состояния фильтра. А если Стартер крутит но не схватывает то причины тут в другом.
Отработавшие свое свечи зажигания также способны огорчить владельца отказом мотора заводиться. Иногда электроды свечей просто загрязняются ввиду кратковременных поездок, когда двигатель не успевает набрать рабочего температурного режима. Такие компоненты подлежат очистке с помощью металлической щетки с последующим контролем зазора. Иногда помогает продувка камер сгорания, что лучше осуществить в сервисных условиях.
Нет топлива. Поломки в топливной системе. Залиты свечи
Известно немало забавных случаев, когда автомобиль не заводится из-за банального отсутствия бензина в баке. Рекомендуем в первую очередь посмотреть на датчик. Очевидно, решение очень простое — надо заправить машину. Но иногда ничего смешного в ситуации с топливом нет.
Случается, что отсутствие горючего вызвано не забывчивостью водителя, а образовавшейся протечкой. Первый признак — запах бензина в салоне. Если вы его чувствуете, внимательно осмотрите автомобиль и землю под ним — нет ли пятен и луж.
Протечка происходит по следующим распространенным причинам:
- лопнул шланг сепаратора — прибора в топливной системе, отвечающего за очистку горючего от примесей;
- стыки между баком и патрубками утратили герметичность;
- у заливной горловины лопнула труба;
- в самом баке образовалась трещина;
- износилась прокладка бензонасоса.
Прокладка бензонасоса
Если обнаружена протечка под бензонасосом, достаточно поставить новое уплотнение. В остальных ситуациях, как правило, нужна помощь специалистов.
Другая преграда к запуску автомобиля, связанная с топливной системой, заключается в неполадке топливного реле или насоса. Диагностировать поломку легко, но нужна тишина.
Если раздается своеобразное жужжание во время включения зажигания, это барахлит реле. Если, наоборот, никаких звуков нет, причина в насосе. Но отсутствие звуков может указывать и на разрыв в электроцепи.
FakeHeader
Comments 46
Так это не в свечах и не в дросселе и не в клапанах дело. Косяк конструктивный такой, перекачевавший с прошлых моделей вазиков. Так как топливная рампа находится в непосредственной близости с выпускным трактом она после поездок нагревается из за тепла исходящего от ката или паука у кого что стоит, бенз из за этого нагревается и кипит внутри рампы, следовательно давление в рампе падает и машина долго заводится на горячую. Я лично завожу так: несколько раз 2-3 поверну ключ в первое положение, дожду пока отщелкнет реле бензонасоса а на 4 раз завожу, и что вы думаете… Заводится идеально…
Датчик положения дроссельной заслонки надо поменять.
Проблема давно известная и есть ещё один момент, замена датчика температуры охлаждающей жидкости, который в термостате стоит, поменял проблемы нет пока такой. Если возникнет вопрос по поводу как датчик может влиять на запуск, то загуглите. Правда проблема всегда возникала на прогретом двигателе на холодном всегда запускалась с первого раза.
У меня этот геммор появился, после установки свечей от Denso///
у меня с новья как появился так и никуда не девается))
То что ты описал не помогает, т.к. данные процедуры я провожу регулярно, а проблема все равно присутствует.
У меня бывает такое но чистить мне нечего так как все и так чистое и все поменено но проблема остается.
одна из последних стоит
8клоповые вроде долго крутить надо что на работе что у жены тож самое, моя 16кл с полпинка стартует даж с дряхлой батареей
Конец 2015 , пробег 30к, бензин 95, осень/зима/холодная весна — автозапуск. Ниразу не не запустилась. Остальное время с ключа, с выжатым сцеплением. Ниразу не не запустилась.
У меня на пробеге 70К такая фигня появилась, что с автозапуска иногда не могла завестись. А на пробеге 20-30 бывало такое, что со второго раза запускается и долго стартер крутит (вне зависимости от температуры)
По моему это всё вазовские гены, передающиеся из поколения в поколение. Такое было на пятнашке с пробегом 200 000+ и такое же наблюдается на гранте с пробегом «недавно выехал из салона»))
Да данный факт есть. Описанные решения не панацея. Конструктивная особенность не зависящая от сроков эксплуатации. А плохие свечи и бензин проявят себя на любом автомобили в том или ином дефекте, а замена воздушного фильтра совсем не как не скажется на запуске авто. За практически 6 лет эксплуатации данный дефект не увеличился и не уменьшился. Не регулировал клапана 70 т.км. т.к. зазоры были в норме (динамичная езда уменьшает потребность в регулировке клапанов). Но буквально не давно регулировка клапанов (один выходил из нормы) совпала с очередным самостоятельным ТО (заменой, масла, свечей, фильтров), в итоге ситуация с запуском не изменилась. Свечи у вас выглядят не очень. у меня сухие всегда даже после 40 т.км пробега на одном комплекте. И заслонка это не причина, т.к. с новья проблема проявляется (да и при динамичной езде это не требуется, а потребуется проявит себя в плавающих оборотах, ухудшение динами и т.д.). Даже язык не поворачивается назвать это проблемой или дефектом, скорее особенность данного авто т.к. проявляется крайне редко.
У меня в последнее время очень часто перестала запускаться, прям раз в 3-4 дня проявлялось. Поэтому возможно чистка заслонки и регулировка клапанов уменьшает вероятность такой ерунды, потому что ну недели две-три уже нормально всё
Если часто, то однозначно в чем-то проблема и здесь скорей всего свечи сыграли свою роль, по крайней мере по симптомам.
16 кл.127дв. такая же фигня. время от времени двигатель не заводится, большинство на горячий двигатель. проявляется это (точно сказать не могу)примерно раз 2-3 месяца
Автомобиль: Лада Гранта. Спрашивает: Фирсов Максим. Суть вопроса: Автомобиль плохо заводится на холодную?
Подскажите, пожалуйста, почему, когда мой автомобиль – Лада Гранта постоит ночь и двигатель остынет, мотор заводится не с первого раза? Хотя если ездить на ней целый день то таких неполадок не наблюдается, происходит это только на «холодную».
https://youtube.com/watch?v=NhlgjAu5lgg
Советы по уходу и обслуживанию Лада Гранта
- Соблюдайте интервалы проведения технических осмотров, профилактик. Изготовитель указывает на пробег в 15 – 20 тыс. км;
- Покупайте оригинальные детали с заводскими каталожными артикулами. Не приобретайте аналоги сомнительного происхождения;
- В период действия гарантии, обслуживайтесь в сертифицированных СТО. В меньшей степени практикуйте кустарные ремонты в гаражах без предоставления гарантии качества;
- Умеренный, неагрессивный стиль вождения увеличит ресурс эксплуатации технического средства на 5 – 7 тыс. км;
- Ежемесячно проверяйте давление в покрышках. Соблюдайте сроки перехода на зимнюю, летнюю резину.
Как завести авто зимой?
Моменты успешного зимнего запуска – обособленная тема. Если машина не заводится, прибегнуть стоит к следующим действиям. Сначала включаем зажигание, а затем активируем фары ближнего света. Выжидаем около 30 секунд и выключаем оптические приборы. Это разогревает батарею. А вот если машина заводится и глохнет причина может быть именно в температурном перепаде.
Снова неудача? Вероятно, замерзла АКБ. Выход следующий – доставить аккумулятор в теплое помещение и произвести подзарядку или «прикурить» от другого авто.
Иногда имеет смысл завестись с буксира, но только не с трансмиссией — «автоматом».
И теперь не заводится
Несмотря на тщетные усилия, машина все равно не реагирует на активацию ключа зажигания и не заводится. Проверяем фильтр воздушного тракта, поскольку весьма вероятно его интенсивное засорение. Пробуем запуститься при снятом элементе. Если все получилось, однозначно меняем «расходник». Передвижение без данного элемента категорически противопоказано, поскольку цилиндры моментально забьются пылью и мелкими абразивными частицами. А здесь и до повреждения зеркал на гильзах недалеко.
Еще одной банальной причиной, когда не крутит стартер может выступить перегорание предохранительного элемента. Обидно, что такая дешевая штуковина может огорчить владельца. Поэтому запаситесь набором предохранителей и держите его в автомобиле.
Когда мотор на LADA Granta поработал с кратковременными перегревами, он также может впоследствии не завестись. Чтобы этого не допустить, требуется периодически «заглядывать» в систему охлаждения и контролировать датчик, насос, уровень в расширительном бачке, ведь естественный «уход» жидкости еще никто не отменял. Не допускайте появления воздушных пробок
Также особое внимание проявите в адрес герметичности контура, поскольку ослабление хомутов на шлангах и патрубках – весьма частое явление. Утечка жидкости, особенно в дороге, приведет к невозможности передвигаться в нормальном режиме

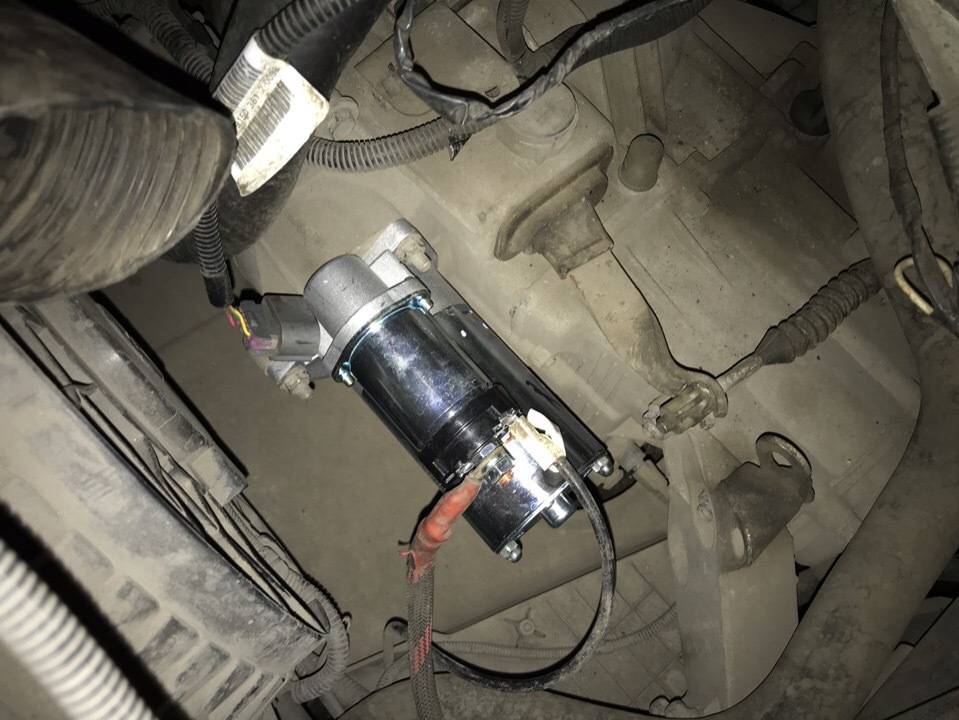

Пуск мотора напрямую связан с функционалом стартера. Данный агрегат является обычным электродвигателем, проверку которому можно обеспечить, если подключиться к аккумулятору. Когда мотор не реагирует на попытки запуска, то возможно стартер «посетили» проблемы, особенно когда стартер не крутит, начиная окислением контактов (в том числе и масса) и заканчивая неисправностью втягивающего реле. Определив поломку стартера, рекомендуем обратиться к квалифицированной помощи в плане замены или ремонтных мер, также и в случае, когда Стартер крутит но не схватывает.
Распространенным симптомом является «вылет» датчика коленчатого вала. Этот компонент (ДПКВ) предназначен для отслеживания и корректировки оборотов мотора с последующим предоставлением этой информации блоку управления. Если датчик позволил себе сломаться, автомобилю уже не завестись, о чем напомнит всех раздражающий символ «check» на «приборке». Иногда бывает, что сенсор исправен, однако налипшая на его разъем грязь, не позволяет передать корректные импульсы в «мозг». Здесь запуск Лада Гранта также ожидает «провал».
Проблему можно устранить обычной очисткой. Когда это не удалось, привлекайте специалистов для диагностирования и замены. Самостоятельно можно выполнить проверку зазора, расположенного между обмоткой ДПКВ и сердечником. Величина этого расстояния не должна превышать 1 мм, поскольку его нарушение сделает считывание магнитного импульса невозможным.
Имеют место ситуации, когда мотор автомобиля с «родным» иммобилайзером запустился, затем заглох, а все лампочки и символы в салоне зажглись, как на елке. Проблема кроется в отпайке микросхемы брелока, без чего запустить Лада Гранта невозможно. Устранение заключается в аккуратном припаивании схемы маломощным паяльником.
Топливный насос проигнорирует желание мотора к запуску, если отошли контакты в его управляющем реле. Не следует обвинять насос, а лучше прибегнуть к проверке контактов и предохранителей.

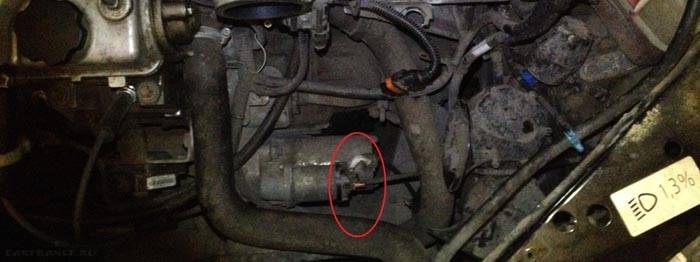

Подгоревшие контакты на втягивающем реле стартера могут сыграть коварную шутку с «Грантаводом». Первый пуск мотора будет успешным, а последующие попытки не дадут результата. В полевых условиях могут помочь нежные постукивания ключом по корпусу реле, но в дальнейшем придется разбирать узел для очистки или ремонта.
Многие владельцы Лада Гранта озадачиваются справедливым вопросом – почему не всегда удается запустить двигатель с первой попытки. А иногда бывает что машина заводится и глохнет причина в чем? Виной тому может оказаться регулятор холостого хода. Через обозначенный датчик модуль управления (ЭБУ) осуществляет мониторинг заведенного мотора в стояночном положении автомобиля.
Симптомы следующие: нормальный пуск, но затем происходит провал оборотов и при попытке водителя «поддержать» мотор «газом» происходит остановка агрегата.
В подобных ситуациях бывалые драйверы рекомендуют проверить давление в топливной рейке и сеточный фильтр на топливном насосе. Также не исключен обрыв питающей насос цепи. Если активировался «check», то весьма вероятно появление нескольких причин, в том числе и только что нами обозначенных. Пониженное топливное давление не позволит корректно запуститься мотору, а также будет провоцировать провалы или внезапную остановку функционирования двигателя.
Втулки стартера
Еще одной причиной могут быть изношенные медно-графитовые втулки, на которые опирается ротор. Одна из них запрессована в заднюю крышку корпуса, там, где находятся щетки самого электродвигателя, а передний конец ротора опирается на втулку, которая запрессована в отверстие в картере сцепления либо в корпусе самого стартера, если конструкция закрытая.
Однако и они со временем изнашиваются и появляется люфт, который со временем приводит к подклиниванию.
Стартер не работает изначально
Основные неисправности при такой ситуации:
- Как и в предыдущем варианте, причиной могут быть все указанные в пункте 2 неполадки с аккумулятором. Способы их устранения – такие же.
- Второй причиной порой выступает неисправность замка зажигания. Необязательно сразу вызывать автомеханика – обычная проверка и визуальный осмотр могут помочь сразу выявить причину, которую, при необходимости, можно попробовать устранить самостоятельно.
- При третьей причине неисправность следует искать в тяговом реле или в электродвигателе стартера. Так, могут быть неисправны обмотки стартера, якорь или щетки. Здесь зачастую при проверке и ремонте без профессиональной помощи уже не обойтись.
- Четвертая причина – возможные неполадки в электрической цепи или приводе стартера. Следует проверить последовательно все детали. Если есть необходимость – заменить вышедший из строя элемент.
- Последняя причина – сильный износ или повреждение зубцов маховика. Такое случается достаточно редко. Решение проблемы – только замена маховика на новый.
Ещё на AutoLex.Net:
Московский международный автомобильный салон MIAS-2010. Часть III
Заглохли? Ищем причины!
Однозначно и точно ответить на этот вопрос сразу нельзя. Причин их возникновения может быть множество, и в этой статье мы рассмотрим те, которые можно решить своими руками, потому, что если начать чинить то, в чём разобраться сложно, можно сделать только хуже
Обязательно стоит разобраться в возникшей причине более подробно, обращая внимание на возможные проблемы по порядку, начиная от меньшего к наибольшему
The following two tabs change content below.
Об эксперте:
Эксперт по автомобилям Renault
Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.
Предохранители и реле
В первую очередь обратите внимание на предохранитель зажигания, расположенный под ногами у переднего пассажира. Затем на предохранители топливной системы, находящиеся рядом с диагностической колодкой
На фото слева направо их различают так:. 1. Силовая цепь главного реле
Затем на предохранители топливной системы, находящиеся рядом с диагностической колодкой. На фото слева направо их различают так:. 1. Силовая цепь главного реле
2. Топливный насос. 3. Питание ЭБУ
1. Силовая цепь главного реле. 2. Топливный насос. 3. Питание ЭБУ.
Выход из строя реле топливного насоса, расположенного также под ногами переднего пассажира, может стать причиной отказа в запуске двигателя.
Иммобилайзер
Эта причина среди автовладельцев Лада Калина встречается довольно часто. А дело всё в том, что сама по себе система выстроена не самым лучшим образом. Неполадку заметить очень легко, на панели приборов. Если этот значок начинаем моргать и пищать, то не иначе как садится за чтение инструкции говорить ни о чем не придётся. Потому, что именно там можно найти подробное описание исходящих от моргающих помощников.
Ремень газораспределительного механизма
Бывает случается, что у Лады Калины во время движения обрывается ремень ГРМ. Установить эту причину не сложно, достаточно лишь визуально осмотреть его на двигателе.
Порванный ремень ГРМ на двигателе
- Если такая проблема случилась на 8-ми клапанном двигателе, то ничего неприятного произойти не должно. А если двигатель с 16-ти клапанной «головой», то практически во всех случаях в лучшем загнёт только клапана, а в худшем пострадает ещё и поршневая. А это уже сулит дорогостоящему ремонту.
- Так как от разрыва ремня ГРМ нельзя застраховаться, можно эту причину просто избежать. Необходимо лишь вовремя менять его и проводить обслуживание натяжного ролика. О том, как легко своими руками заменить ремень ГРМ на Лада Калина, можно прочитать в этой статье.
ЭБУ (Электронный Блок Управления)
Не смотря на то, что устройство это, весьма надёжно, нередко бывает, что именно он становится причиной неисправности. Всё дело в том, что расположен он прямо под радиатором отопления в салоне, и антифриз и него при протечке попадает на ЭБУ заливая контакты. Так же причиной залива бывает неплотное прилегание заглушки в следствие протяжки проводов для сигнализации.
Окисленные контакты на ЭБУ
Лучшее место для монтажа ЭБУ – это место под бардачком.
Примечание!
Бензонасос
- Бывает случается так, что выходит из строя бензонасос. Когда стартер крутится, но двигатель не заводится и не слышно, как качается бензин, причина может быть в нём, а на панели приборов может загореться восклицательный знак.
- Продиагностировать эту систему и проверить наличие давления, можно очень просто. Достаточно открыть капот, на рампе для форсунок открутить черный колпак, на который следует нажать и при наличии давления должно брызнуть топливо.
Красным маркером отмечен штуцер контроля давления топлива
О том, как снять бензонасос своими руками, подробно написано тут. Но перед этим проверяем есть ли напряжение на нём, для этого при помощи мультиметра проверяем черный и красный провод. Если напряжение есть, а бензонасос всё равно не работает, снимаем его и показываем специалисту.
Датчик коленвала
Случается, что бензонасос работает, стартер крутит, свечи и ЭБУ в полном порядке, но автомобиль отказывается заводится. И причина может быть именно в датчике коленвала.
Так выглядит датчик коленвала.
Проверить его и продиагностировать можно только лишь сняв его. После чего при помощи мультиметра подключаем разъёмы к жалам и раскачиваем перед его торцом отвёрткой, при рабочем датчике, должны наблюдаться колебания напряжения. Если никаких сдвигов нет, то следует заменить датчик.
https://youtube.com/watch?v=3TCcw73LZis
«Лада-Гранта» не заводится: возможные причины и способы решения
Продукция отечественного автопрома хоть и прогрессирует в качестве и уровне исполнения, но все равно существенно отстает от западных аналогичных моделей. Поэтому ситуация, когда «Лада-Гранта» не заводится, довольно распространена среди владельцев. Если машина утром не завелась, не стоит отчаиваться. Мы рассмотрим типовые причины и расскажем, как решить проблему плохого запуска.
Стартер крутит, но двигатель не заводится
Если стартер после поворота ключа вращается, но мотор никак не хочет работать, то причин может быть достаточно.
Первая и наиболее очевидная – отсутствие топлива в баке автомобиля. Часто датчик уровня топлива врет даже на новых машинах. Стоит проверить уровень в баке и, если это необходимо, долить горючее. После этого можно пробовать заводить двигатель. Стоит также иметь в виду, что датчик уровня показывает неверное значение при низких температурах воздуха.
Аккумулятор
Стартер будет крутить двигатель даже с разряженной АКБ. А вот на создание искры энергии уже не будет. Первым делом следует проверить клеммы батареи – они могут быть окислены. Даже небольшой окисел на клеммах, незаметный глазу, может стать причиной плохого запуска. Подобное явление повышает сопротивление соединения. Проверить это очень легко – в том месте, где плохой контакт, будет повышаться температура.
Обычно рекомендуется проверять минусовую клемму аккумулятора, плюсовую клемму стартера, массы на двигателе. Если где-то окислен контакт, то соединение будет горячим. Скорее всего, «Лада-Гранта» не заводится именно поэтому.
Также может быть неисправна сама АКБ. Возможно, при замерах мультиметром батарея вполне исправна – мультиметр показывает нормальные напряжения. Но вот емкость аккумулятора снижена и энергии ее хватает, чтобы прокрутить стартер, да и на генерацию искры возможностей АКБ уже явно недостаточно.
Система питания
Третья причина – это различные неисправности, связанные с системой питания или управления двигателем. К примеру, если разгерметизировался какой-либо шланг или агрегат, вышел из строя топливный насос или регулятор давления, то двигатель не будет заводиться.
Здесь уже не обойтись без диагностики в СТО – необходима тщательнейшая проверка всех систем двигателя. Если обнаружена неисправность, следует заменить неисправную деталь или узел.
Система зажигания
Также стоит проверить, а есть ли искра. Если «Лада-Гранта» не заводится, то, как и в старинных карбюраторных моделях, либо нечему гореть, либо нечем поджигать. Если бензин есть, но машина не подает признаков жизни, тогда стоит проверить катушку зажигания и всю электрическую цепь, что обслуживает катушку. Возможно, где-то банально окислился контакт и это является причиной отсутствующей искры. После зачистки контакта она может появиться. Также если неисправна катушка, то ее следует заменить.
Все прочие причины, когда «Лада-Гранта» не заводится, связаны с самим мотором. Нередко на «Грантах» выходит из строя датчик положения коленчатого вала. Кроме того, проблемы могут быть в цепи этого датчика.
Стартер не работает
Как и в вышеописанном случае, причина может быть банальной. Это аккумуляторная батарея и контакты. Если стартер на машине не работает, не нужно идти в магазин и покупать новый. Возможно, где-то плохой контакт. Что проверять и как устранять, описано выше.
Еще одна причина, когда машина не работает после поворота ключа зажигания, может быть связана с замком зажигания, а точнее с контактной группой замка. Нередко там обгорают провода или окисляются контакты. Обычно такие элементы не поддаются ремонту, а для исправления ситуации достаточно установить заведомо исправную деталь замка.

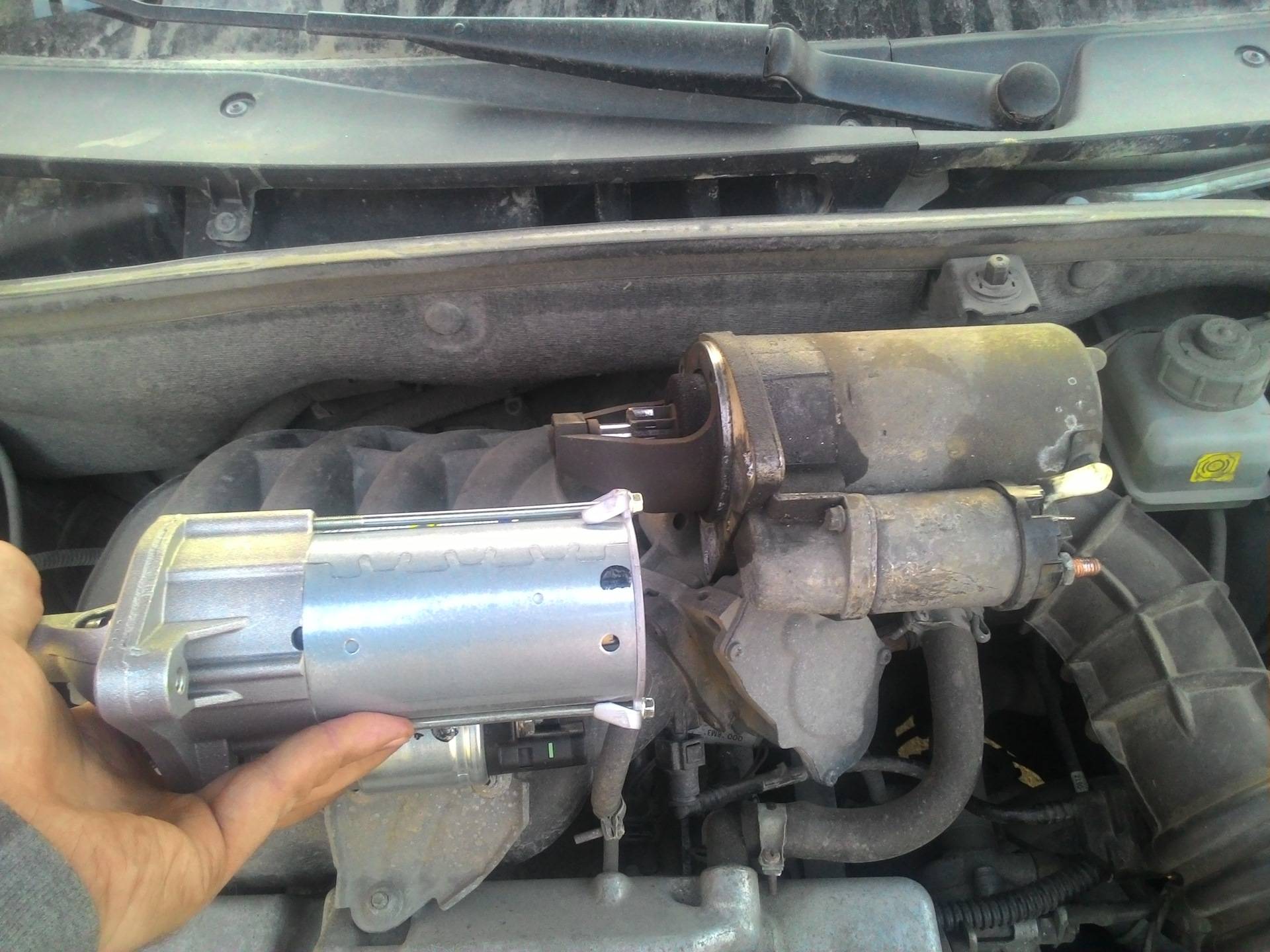

Стартер
Если «Лада-Гранта» не заводится, стартер не вращается, то возможно проблема в нем. Здесь может быть множество разных интересных и не очень вариантов.
Стартер не крутится, если нарушен контакт, если износились щетки, замкнул статор или якорь. Также иногда причиной является неисправность втягивающего реле. Оно не способно замкнуть силовые контакты.
Провода подключаются к втягивающему реле, а контакты представляют собой медные болты. Медь сильно окисляется. И если качественного контакта нет, то стартер будет крутить, но двигатель вряд ли заведет. Следует зачистить эти болты на втягивающем реле, контакты проводов и попробовать запустить двигатель. Если стартер исправен, то автомобиль запустится.
Схема и расположение блока предохранителей Лада Гранта: фото и видео
Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.
Получаем доступ к блоку предохранителей в салоне
В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.
Снятие декоративной заглушки
Месторасположение фиксаторов декоративной заглушки монтажного блока
Сняли с одного крепления
Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.
Снимаем фишку с кнопки багажника
Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.
Извлечение предохранителей и контактного реле
Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.
Схема расположения предохранителей в монтажном блоке
Схема монтажного блока |
Блок предохранителей (наносил цифры весь день) |
Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!
| F1 | 15 | Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки |
| F2 | 30 | Стеклоподъемники |
| F3 | 15 | Аварийный сигнал |
| F4 | 20 | Стеклоочиститель, НПБ |
| F5 | 7.5 | 15 клемма |
| F6 | 7.5 | Свет заднего хода |
| F7 | 7.5 | Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости |
| F8 | 30 | Обогрев заднего стекла |
| F9 | 5 | Габаритный огонь правый |
| F10 | 5 | Габаритный огонь левый |
| F11 | 5 | Задний противотуманный огонь |
| F12 | 7.5 | Ближний свет правый |
| F13 | 7.5 | Ближний свет левый |
| F14 | 10 | Дальний свет правый |
| F15 | 10 | Дальний свет левый |
| F16 | — | — |
| F17 | — | — |
| F18 | — | — |
| F19 | — | — |
| F20 | 15 | Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем |
| F21 | 15 | Бензонасос |
| F22 | 15 | Центральный замок |
| F23 | 10 | ДХО |
| F24 | — | — |
| F25 | 10 | Плафон освещения салона, стоп-сигнал |
| F26 | — | — |
| F27 | — | — |
| F28 | — | — |
| F29 | — | — |
| F30 | — | — |
| F31 | — | — |
| F32 | 30 | Отопитель, ЭУР |
Схема контактных реле
| K1 | Реле вентилятора отопителя. |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле клеммы 15 замка зажигания |
| K5 | Реле указателей поворотов и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле контроллера(блока управления двигателем) |
| K12 | Реле электробензонасоса |
Разница в комплектациях: стандарт, норма, люкс
Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.
Блок предохранителей нового образца
Схема блока предохранителей нового образца
Блок предохранителей под капотом автомобиля
В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.
Блок предохранителей обозначен стрелочкой
Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. После окончания работ не забудьте вернуть крышку на место.
Схема блока в комплектациях: Стандарт, Норма
| F1 | 30 | Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне |
| F2 | 60 | Генератор |
| F3 | 60 | Генератор |
| F4 | 30 | Вентилятор отопителя (предохранитель печки гранты) |
| F5 | 50 | Электроусилитель рулевого управления |
Схема блока в комплектации Люкс
| F1 | 50A | Обогреватель ветрового стекла |
| F2 | 60A | Генератор |
| F3 | 60A | Генератор |
| F4 | 40A (в комплектации без климатической установки — 30А) | Электровентиляторы охлаждения радиатора |
| F5 | 50A | Электромеханический усилитель рулевого управления |
| F6 | 40A | Блок управления антиблокировочной системой тормозов (ABS) |
Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.
